Устранение неисправностей
Обнаружив проблемный узел, нужно приступать к восстановлению работоспособности бойлера. Порядок действий зависит от конкретной причины, мешающей нормальной работу устройства. Рассмотрим наиболее распространенные ситуации.
Засорение накипью
Засорение водонагревателя накипью
Накипь – это отложения нерастворимых карбонатных солей на стенках приборов для нагревания воды. Она встречается в чайниках, стиральных машинах, водонагревателях.
Количество накипи зависит от жесткости воды. В регионах с жесткой водой даже за год эксплуатации бойлера количества солей, осевших на стенках, может оказаться достаточно для того, чтобы полностью перекрыть просвет трубок нагревательного элемента или существенно его сузить.
Если накипь стала причиной выхода водонагревательного прибора из строя, нужно проводить ремонт в следующем порядке:
- Открыть и снять защитную крышку с водонагревателя.
- Открутить гайки, удерживающие на месте ТЭН и вынуть его.
Демонтаж ТЭНа
Отмыть от карбонатных отложений стенки котла и спираль ТЭНа. Растворить твердую корку поможет органическая кислота – лимона или щавелевая. Можно использовать и промышленные средства – антинакипины. Замочите деталь в кислотном растворе, чтобы освободить ее от скопившихся отложений.
Очистка ТЭНа от накипи
- С помощью тестера убедитесь, что спираль ТЭНа не перегорела из-за нарушения отведения тепла накипью.
- Если спираль цела – соберите устройство в порядке, обратном порядку демонтажа.
Если ТЭН вышел из строя, придется искать новый или покупать новый бойлер – необходимо выбрать наиболее экономичное решение. Если ремонт потребует крупных финансовых затрат, выгоднее сразу приобрести новую технику.
Выход из строя редуктора давления
Перепады давления поступающей воды в системе могут составлять от 2,5 до 7 атм. Для компенсации скачков на входе в котел устанавливается особый узел – редуктор. Его задача – обеспечить равное давление на выходе из бойлера и из крана. Если оно упало из-за выхода из строя редуктора – необходимо отрегулировать его работу или заменить сломанную деталь.
Низкое давление в магистральном водопроводе также приводит к падению напора на выходе из водонагревательного котла или в проточном водонагревателе. Отверните шланг и проверьте уровень напора: если из магистрального водопровода вода поступает тоненькой струйкой или не идет вообще – стоит переждать, так как проблема может возникнуть из-за ремонтных работ. Если в течение нескольких часов напор не восстановился, стоит обратиться в Водоканал.
Поломка термостата
Если выходящая из бойлера вода нагревается недостаточно или не нагревается вовсе, причиной может быть выход из строя термостата – именно он отвечает за поддержание постоянно высокой температуры. Чтобы провести диагностику, отключите питание бойлера и выньте термостат из корпуса.
Дальше нужно выполнить следующие действия:
- Нажать кнопку термореле.
- Нагреть медный кончик термостата. Если узел исправен, кнопка должна отключиться.
- Прозвонить электрические цепи термостата с помощью тестера.
Обычно неисправность термостата вызвана срабатыванием защиты от перегрева. В результате проведенных операций прибор должен заработать, и неполадки исчезнут после его установки на место. Если же тестер показывает обрыв цепи – придется заменить перегоревший термостат.
Засорение смесителя
Если из котла вода выходит с достаточным напором, а из крана бежит медленно, причина кроется в засорении смесителя накипью или ржавчиной. Понадобится отключить воду, разобрать смесители и тщательно прочистить фильтрующую сеточку. Также нужно осмотреть все уплотнительные резинки и убедиться в том, что кранбуксы работают нормально.
Обслуживание приспособлений на газе
Эти конструкции подключаются к газо- и водопроводу. Со временем внутри может накапливаться нагар и накипь. Регулярные профилактические чистки и настройки помогут избежать поломки оборудования.
Чтобы почистить горелку, сначала необходимо раскрутить корпус и открутить трубки. Затем колонку демонтируют со стены и переворачивают.
С помощью резиновой груши влить уксус в емкость, а затем оставить прибор для очистки на 3−5 часов. По прошествии времени слить уксус, а затем вернуть изделие на место. Открыть кран для промывки водонагревателя от остатков грязи.
Провести визуальный осмотр радиатора на предмет копоти. Чтобы очистить горелку, первым делом нужно перекрыть газ, а затем убрать кожух. Пылесосом удалить всю грязь с поверхностей.
Полностью собрать нагревательный элемент, подключить коммуникации. Проверить работоспособность горелки. Если возникли проблемы, это может свидетельствовать о загрязнении форсунок. Чтобы очистить последние, нужно отключить подачу газа и провести процедуру очистки с помощью тонкой проволоки.
Водонагреватели — незаменимые устройства в современных реалиях. Приборы требуют должной эксплуатации и регулярной замены комплектующих — это гарантирует стабильную работу и длительный срок эксплуатации. Если поломка все-таки случилась, осуществить своими руками ремонт электробойлера или газовых агрегатов не так сложно, как может показаться на первый взгляд.
Типичные проблемы и их устранение
Огромным уважением у потребителей пользуются приборы торговой марки «ТЕРМЕКС». Нельзя утверждать о их полной идентичности с другими брендами, но построение и принцип работы агрегатов очень схожи. Также одинаковы конструкции проточных и накопительных нагревателей, первые отличаются лишь более мощным ТЭНом, вторые имеют большой бак. Поэтому разобрав основные причины поломки водонагревателя Термекс, отремонтировать любую другую модель самостоятельно окажется намного проще.
Самая проблемная деталь устройства для нагрева воды – его внутренняя емкость. Она производиться из нержавейки либо покрывается титановой эмалью. Нержавейка служит 10 и более лет, эмаль приходит в негодность вдвое раньше. Течь бака часто оказывается фатальной для дальнейшего использования нагревателя. В большинстве случаев причины неисправности водонагревателя и его протечки кроются в коррозии колбы. Изготовители защищают ее напылением различных составов и установкой магниевого анода, но и это спасает редко. Иногда удается заварить емкость аргоном, в противном случае починить агрегат невозможно. Поэтому столь важна своевременная замена магниевого анода и ежегодная очистка бака от накипи.
Существуют различные неисправности водонагревателей, которые выявляются и устраняются самостоятельно:
- При включении устройства выбивает УЗО. Возможно неправильное подсоединение нагревательного элемента (проверить), неправильное подключение оборудования в электросеть (проверить) либо выход из строя автомата (заменить).
- Водонагреватель не греет воду. Мог выйти из строя либо плохо подключен термостат (проверить, заменить) или ТЭН (проверить, заменить). Прибор плохо подключен к сети (проверить).
- Течь из-под фланца. Износилась либо повреждена прокладка (снять и искать подобную – лучше не Китай), проржавел и течет сам фланец (заменить).
- Не регулируется температура, нагреватель перегревается (кипит) и отключается. Говорит о выходе из строя термостата (проверить термопасту под ним и сам прибор, заменить) или неправильном подключении устройства (проверить).
- Прибор не нагревает совсем либо слишком медленно греет воду. Случается из-за поломки термостата водонагревателя (заменить), чрезмерно обросшего накипью либо перегоревшего ТЭНа (почистить, заменить), отказа блока управления и контроля (вызвать мастера, заменить).
- Корпус водонагревателя бьется током. ТЭН покрылся накипью, треснул и вода контактирует со спиралью (заменить) либо вышел из строя блок управления и контроля (заменить). Отсутствует заземление устройства (заземлить).
- Агрегат не включается. Не работает термостат (заменить), замкнул или сгорел ТЭН (заменить), вышла из строя плата управления (заменить), не поступает питание от сети (проверить).
- Устройство шипит, долго греется, издает посторонние звуки. Явление наблюдается при установке слишком узких труб (заменить на более широкие). При длительной эксплуатации нагревателя без профилактических мер (провести чистку).
Существуют и другие неисправности электрических водонагревателей, характерные для определенных моделей. Способы устранения любой из них можно найти в интернете по необходимому запросу.
Основные причины поломки бойлеров те же, что выводят из строя водонагреватели (накипь), хотя в этих устройствах важную роль играет арматура устройств: трубы, подводки, краны, вентили, клапана, насосы. Тут внутренние области баков также подвержены образованию отложений, но основная их часть скапливается на внутренней и внешней поверхности змеевиков (зависит от того, что выступает в качестве теплоносителя). Достаточно частая поломка бойлера – выход из строя его проводящих трубок. Их заварка возможна лишь аргоном, но для проведения такого ремонта придется извлечь змеевик из бака, а впоследствии водрузить обратно. Ремонт своими силами тут практически невозможен и обращение в сервис неизбежно.
Ниже приведены некоторые из наиболее распространенных проблем, домовладельцы могут возникнуть в отношении водонагревателей и горячей воды. Чтобы сделать его проще для вас, есть разделы для электрических и газовых водонагревателей. Поиск и устранение неисправностей проблема, в сущности, процесс ликвидации так работать ваш путь вниз по списку, пока не найдете проблему, которая больше всего напоминает то, что вы испытываете.
Как всегда, если Вы не совсем комфортно с сделав ремонт самостоятельно, обратитесь к профессиональным сантехником.
Устройство бойлера косвенного нагрева
Бойлер – это накопительная емкость, преимущественно цилиндрической формы, теплоизолированная от окружающей среды, с установленным внутри теплообменником.
Роль теплообменника горячего контура играет змеевик сложной формы. По нему циркулирует вода из контура отопления котла, прогревая через стенку контура весь объем воды, находящийся в баке.
Также встречаются модели с двойным змеевиком (DRAZICE OKC 200 NTRR), такая конструкция увеличивает площадь нагрева, и объем бойлера в 200 литров может быть нагрет примерно за 20минут. Это является огромным плюсом при большом потреблении ГВС. Однако и сказывается на мощности теплового потребления. Мощность может достигать от 24 кВт до 48 кВт (24кВт+24кВт). Для таких бойлеров необходим соответственный котел для отдачи большой тепловой мощности, либо 2 котла, работающих в паре или раздельно, каждый на свой теплообменник.
В баке устанавливается массивный магниевый анод, обеспечивающий защиту элементов устройства от гальванической коррозии.
Как работает бойлер

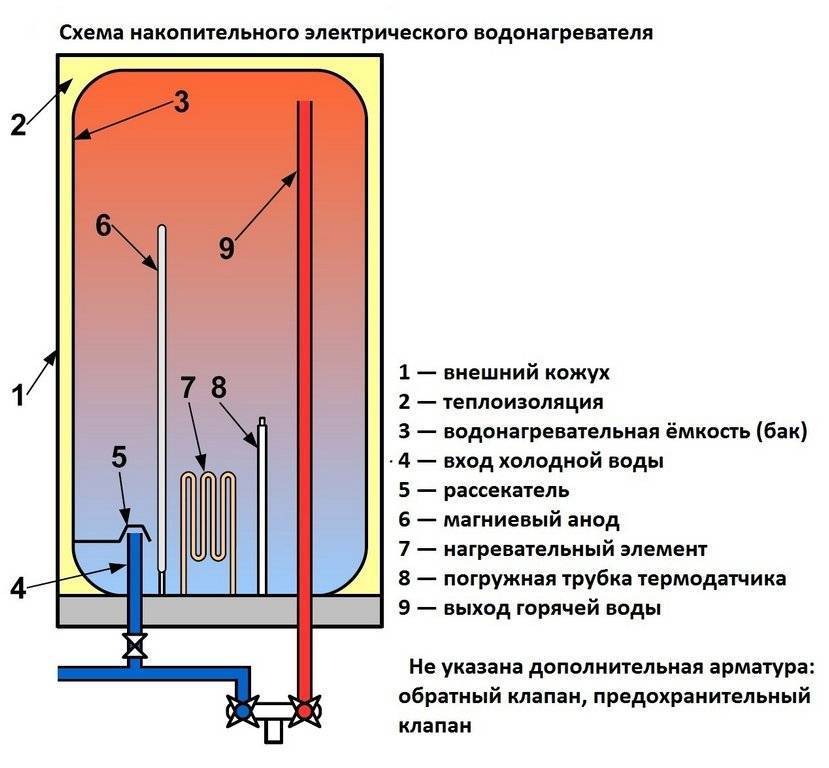

Различают водонагреватели накопительного и проточного типа. Первые состоят из большой емкости, в которой установлен нагревательный элемент. Внутрь устройства поступает вода, которая хранится там при определенной температуре.
С помощью термодатчика, соединенного с термостатом, температура поддерживается на установленном уровне. Чтобы предотвратить потери тепловой энергии, корпус накопительного бака закрывают слоем утеплителя.

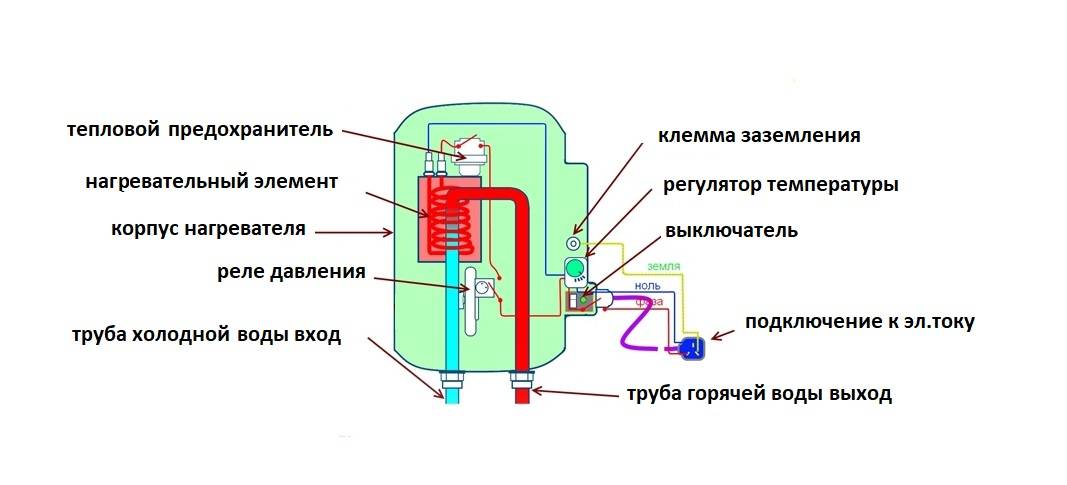

Проточные модели работают иначе. В них также имеется корпус и нагревательный элемент, но вода внутри не хранится. Прибор включается в тот момент, когда через его корпус начинает проходить поток воды. Жидкость быстро нагревается до нужной температуры. Эти устройства более мощные, чем накопительные модели, они потребляют больше электроэнергии. Но их размеры компактны, а установка немного проще.
И все же в быту чаще используют накопительный вариант водонагревателя. Поломки же у разных типов устройств похожи, и устраняются они примерно одинаковыми средствами.
Чтобы автоматизировать работу водонагревателя, используют терморегулятор. Этот элемент получает данные о текущем состоянии с помощью термодатчика. Он включает и отключает нагревательный элемент на основании поступающих сведений. Это помогает не только поддерживать оптимальную температуру внутри накопителя, но и дает возможность экономить электроэнергию.
Прибор также предотвращает опасный перегрев воды, который может вызвать серьезную аварию.
Горячая вода постепенно отбирается из бака и заменяется холодными потоками из водопровода. В этот момент и включается обычно нагревательный элемент. Если горячую воду в бойлере долго не использовали, то она может остыть. Слишком низкая температура также дает сигнал к включению ТЭНа.
Виды нагревателей по применяемому ТЭНу
Различают бойлеры с “сухим” и “мокрым” ТЭНом. В первом варианте нагревательный элемент помещают в специальную колбу, а во втором он непосредственно контактирует с водой. Обе модели имеют определенные преимущества. В плане ремонта бойлера считается, что “сухой” ТЭН заменить значительно проще, чем “мокрый”, поскольку для этого нужно просто вынуть его из колбы и поставить туда новый элемент.
В случае с “мокрым” ТЭНом придется сначала полностью слить воду из емкости, и только потом производить замену. Обычно “сухие” нагревательные элементы менее производительны, чем “мокрый” вариант, поэтому в бойлере чаще всего устанавливают не один, а два таких нагревательных элемента.
В силу особенностей эксплуатации “сухие” ТЭНы чаще перегорают и нуждаются в замене, поэтому модели с “мокрыми” ТЭНами более популярны. Стоит отметить, что можно найти и современные бойлеры с очень надежными “сухими” ТЭНами последнего поколения, но стоимость таких приборов может оказаться слишком высокой.
А вот на количество накипи, образующейся в процессе эксплуатации, тип ТЭНа не влияет. Но если у “мокрого” элемента накипь оседает непосредственно на поверхности, то при “сухом” нагревательном элементе отложения скапливаются на защитной колбе.
Подключение через трехходовый клапан
В таком варианте подключения предполагается наличие в схеме отопления двух контуров:
- контур отопления (основной);
- контур нагрева накопителя (система ГВС).
Распределение потока теплоносителя между ними возложено на трехходовой клапан. Линия нагрева накопителя имеет больший приоритет, чем линия отопления.
Трехходовой клапан управляется сигналами термостата бойлера. При охлаждении питьевой воды в системе ГВС до нижнего допустимого значения термостат переключается, управляя клапаном, который направляет весь поток теплоносителя из контура котла в контур нагрева накопителя.
При достижении необходимой температуры воды клапан «по команде» термостата переключается в первоначальное положение, направляя поток теплоносителя через радиаторы отопления. В летнее время, когда система отопления отключена, котел просто «гаснет» (выключается).
Такая схема наиболее распространена. Она используется в случае большого потребления горячей воды, и как альтернатива двухконтурному газовому котлу при работе с очень жесткой водой. Вторичный теплообменник котла при работе с жесткой водой быстро выходит из строя.
Обратите внимание!
При настройке температуры срабатывания термостата необходимо учитывать температуру нагрева теплоносителя в котле. И на бойлере выставленное значение температуры всегда должно быть меньше, чем в котле. В противном случае котел, при отключении контуров отопления, будет пытаться бесконечно нагреть воду в бойлере
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Плюсы и минусы
Итак, мы рассмотрели принцип и устройство работы бойлера косвенного нагрева. Давайте теперь посмотрим плюсы и минусы таких водонагревателей.
Накопительный водонагреватель косвенного нагрева – достоинства:
- не влияет существенно на нагрузку электросети дома в холодные времена года;
- обладает достаточно высокой производительностью при правильном расчете всех необходимых параметров;
- не допускает контакта внутренней поверхности нагревательного контура с проточной «агрессивной» водой с большим содержанием солей;
- изолирует теплоноситель контура отопления от проточной сантехнической воды сразу после открытия крана в месте потребления;
- с многоконтурными нагревателями предполагает использование нескольких источников тепла.
Теперь немного о недостатках:
- за «удобные» технологии в отоплении и ГВС необходимо иметь определенный объем финансовых средств;
- необходимо правильно рассчитать мощность котла, при установке накопительного водонагревателя косвенного нагрева;
- необходим опыт в расчете водонагревателя косвенного нагрева (бойлера);
- опыт в монтаже котельного оборудования или минимальное представление принципов работы котельной.
- значительные «габариты» оборудования предполагают предоставления под котельную отдельного помещения.
.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru “ВИКО” – инженерная сантехника в Челябинске
Целевое назначение и принцип работы бойлера косвенного нагрева
Подключение бойлера косвенного нагрева в систему позволяет избежать ограничения числа потребителей ГВС. Правильно рассчитанная мощность теплообменника и его объем, позволяют быстро и равномерно прогревать воду в нем до нужной температуры, одинаковой по всему его объему.
Например, бак объемом в 100 л способен обеспечивать около 500 л горячей воды в час. Обычный электрический «аппарат» на такое не способен.
Принцип работы бойлера косвенного нагрева обязательно предполагает «тандем» с источником тепла в схеме отопления дома. Объем бака нагревателя согласовывается с мощностью котла отопления, который обеспечивает повышение температуры воды за счет передачи тепла теплоносителя от одного контура (греющего) к другому (контуру ГВС).
Теплопередающих «радиаторов» в бойлере может быть несколько.
Например, для подогрева воды может быть использован твердотопливный котел, солнечный коллектор, тепловой насос геотермальной системы отопления. Каждый из этих «источников тепла» имеет автономные магистрали движения теплоносителя, связанные «теплопередачей» в нагреваемой среде.
Типы приборов и их устройство
Вода в накопительном бойлере может застаиваться и вонять, если долго не использовать прибор
Чтобы выяснить, почему тухнет вода в домашнем водонагревателе, нужно обратить внимание на его конструкцию и разновидность. Приборы делятся на несколько категорий. С учетом способа нагревания воды бывают накопительными или проточными
В зависимости от источника энергии водонагреватель может быть газовым или электрическим
С учетом способа нагревания воды бывают накопительными или проточными. В зависимости от источника энергии водонагреватель может быть газовым или электрическим.
Накопительный
Нагреватели оснащены баками-термосами, предназначенными для накапливания горячей воды. Они относятся к категории универсальных и идеально подходят для коттеджей и домов загородного типа. Это хороший вариант для множества подключенных приборов и нескольких пользователей, когда в трубах маленький напор, при пониженном давлении газа и частых проблемах с электричеством.
Если в бойлере протухла вода, причина заключается в баке. Такие водонагреватели различаются материалом, из которого сделан бак: пластик, стеклокерамика, титан или нержавеющая сталь. Самыми бюджетными считаются пластиковые баки, варианты с покрытием из эмали более долговечны и выпускаются ведущими производителями.
Проточный
Колонки нагревают воду в момент открытия крана. Внутри проточного агрегата расположен нагревательный элемент, во время соединения с которым температура воды повышается до нужного уровня. Запах сероводорода из бойлера этого типа устраняется сложнее всего. Проточные нагреватели лучше размещать в малогабаритных квартирах, где нельзя устанавливать объемные баки.
Проточные бойлеры подходят для редкого использования, а также для небольшого количества точек подключения. Источником нагрева в проточном бойлере является газовая горелка или электрический ТЭН. Преимущество бойлеров этого типа заключается в том, что нагретая вода в них может подаваться без подготовки из канализации и на протяжении длительного времени, но ее расход имеет пределы.
Электрический
Причиной неприятного запаха может быть фильтр, в котором оседают микроорганизмы
Электрические бойлеры работают по простому принципу: в них установлены ТЭНы из металла, вода в которых нагревается до нужной температуры. Главный плюс такого нагревателя – доступный энергоноситель, поскольку найти источник электричества проще, чем подключить прибор к газовой трубе. Для его установки не понадобится помощь специалистов и монтаж дымохода.
Если вода из такого бойлера пахнет сероводородом, причину нужно искать в типе материала, из которого он сделан. Основной минус нагревателя в завышенной стоимости по сравнению с аналогичными газовыми приборами по причине высоких цен на энергоносители. Нагрев воды длится в два раза дольше. Если бойлер полностью пуст или ТЭН недостаточно нагрелся, горячая вода будет поступать с задержкой.
Газовый
В газовых бойлерах установлена горелка газового типа, нагревающая бак либо тепловой обменник. Приборы, работающие на газе, считаются наиболее экономичными для всех отопительных систем либо ГВС.
