Газовый анализатор: принцип работы, на что смотреть при выборе + обзор производителей

Правила пользования газоанализатором

Газоанализатор работает безукоризненно при выполнении условий эксплуатации. Корпус прибора имеет нормальную защиту от механических ударов, но нужно оберегать устройство от падений, т. к. оборудование относится к взрывоопасной категории.

Основные правила:

• прибор применяется для того вида газа, на который проводится калибровка;
• перед началом эксплуатации проверяется маркировка защиты от взрыва, целостность коробки и крепежа, невредимость пломбы;
• для работы с прибором назначается один оператор;
• перед эксплуатацией проводится дозарядка аккумулятора во взрывобезопасном помещении.

Что такое газовый анализ?

1. Приборы, действие которых основано на физических методах анализа, включающих вспомогательные химические реакции. При помощи таких газоанализаторов определяют изменение объёма или давления газовой смеси в результате химических реакций её отдельных компонентов.
2. Приборы, действие которых основано на физических методах анализа, включающих вспомогательные физико-химические процессы (термохимические, электрохимические, фотоколориметрические и др.). Термохимические основаны на измерении теплового эффекта реакции каталитического окисления (горения) газа. Электрохимические позволяют определять концентрацию газа в смеси по значению электрической проводимости электролита, поглотившего этот газ. Фотоколориметрические основаны на изменении цвета определённых веществ, при их реакции с анализируемым компонентом газовой смеси.
3. Приборы, действие которых основано на чисто физических методах анализа (термокондуктометрические, термомагнитные, оптические и др.). Термокондуктометрические основаны на измерении теплопроводности газов. Термомагнитные газоанализаторы применяют главным образом для определения концентрации кислорода, обладающего большой магнитной восприимчивостью. Оптические газоанализаторы основаны на измерении оптической плотности, спектров поглощения или спектров испускания газовой смеси.

•
  по конструктивному исполнению (стационарные, переносные, портативные);
•
  по количеству измеряемых компонентов (однокомпонентные и многокомпонентные);
•
  по количеству каналов измерения (одноканальные и многоканальные);
•
  по назначению (для обеспечения безопасности работ, для контроля технологических процессов, для контроля промышленных выбросов, для контроля выхлопных газов автомобилей, для экологического контроля).

Назначение, основные элементы, виды, принцип действия

Газоанализаторы – устройства, с помощью которых определяется состав газовой смеси как качественный (какие именно газы присутствуют), так и количественный (сколько определённых газов находится в смеси).

В первую очередь газоанализаторами оснащаются пожаро-, взрыво- и химически опасные производства, а также шахты, где имеются скопления рудничного газа (метана).

Обязательно применяют газоанализаторы перед тем, как проводить огневые работы в подвалах и колодцах, а также чтобы аттестовать рабочие места на вредных производствах.

Применение для индивидуальной защиты

Портативные газоанализаторы небольших размеров, которыми снабжаются работники опасных производств, можно считать первичными средствами индивидуальной защиты.

Они своевременно сигнализируют о повышенном содержании вредных примесей в воздухе, при котором следует покинуть рабочую зону либо применить средства защиты органов дыхания. Прибор-газоанализатор представлен на фото:

Способ работы устройства

Ручные анализаторы, которые приводятся в действие оператором, основаны на том, что отдельные газообразные компоненты поглощаются специальными реагентами.

Воздух производственной зоны пропускается через поглотитель, который связывает определённый газ. После этого первоначальный объём смеси уменьшается. По уменьшению объёма рассчитывается, сколько газа, связанного поглотителем, там изначально содержалось. В зависимости от квалификации оператора, измерение занимает от пяти до десяти минут.

Работа автоматических анализаторов непрерывного действия основана на физических и химических процессах, а также их сочетании.

Физический принцип измерения результата вспомогательной химической реакции обеспечивает работу объёмно-манометрических или химических анализаторов. В этих приборах измеряется, насколько изменился объём либо давление смеси газов после того, как её компоненты вступили в определённые химические реакции.

Физико-химический принцип действия, совмещённый с физическим, имеют следующие устройства:

Хроматографические. В них проба разделяется за счёт того, что разные газы проходят поглотительный слой каждый со своей индивидуальной скоростью. Результат разделения фиксируется, проводится автоматический расчёт.

Термохимические. В этих устройствах проходит окисление (с дополнительными катализаторами) составных частей газовоздушной смеси. При окислении выделяется тепло; температура измеряется терморезистором. По степени нагрева определяется концентрация компонентов.

Фотоколориметрические. В них содержание компонентов измеряется по результату их цветной реакции с веществами-индикаторами.

Электрохимические газоанализаторы определяют концентрацию газа в смеси по величине электропроводности раствора, который поглощает этот газ.

Чисто физические принципы работы имеют следующие автоматические газоанализаторы:

Термокондуктометрические. При изменении состава газовой смеси меняется её теплопроводность. Это изменение регистрируется терморезисторами.

Денсиметрические. Измеряют плотность газовой смеси, которая меняется в зависимости от качества и количества газов, входящих в неё.

Магнитные. Применяются для измерения концентрации кислорода в воздухе производственной среды по его магнитным свойствам.

Оптические. Анализируют состав газовой смеси по её оптической плотности, а также спектрам испускания или поглощения.

Разновидности

Кроме различия по способу действия (ручные или автоматические) и принципу работы, газоанализаторы для воздуха рабочей зоны подразделяют на типы:

• Стационарные. Такие приборы автоматически отслеживают концентрацию газов. В промышленном исполнении, если допустимое содержание опасной газовой составляющей превышено, они подают световые и звуковые сигналы, а также включают вентиляцию и прочие системы безопасности;
• Переносные. Предназначены для определения концентрации газовых примесей в разных местах производственной зоны;
• Портативные. Индивидуальные устройства. Имеют малые габариты и вес, измеряют концентрацию вредных примесей непосредственно там, где находится работник.

Кроме того, по количеству измеряемых примесей эти приборы бывают одно- и многокомпонентными, а по числу каналов (датчиков или точек отбора пробы) – одно- и многоканальными.

Критерии выбора прибора для анализа загазованности

Выбор газоанализатора зависит от предполагаемой сферы применения

При покупке проверяется соответствие запросам по нормам РФ, корпоративным регламентам охвата замеров и степени сигнализации. Контролируется соответствие указанного в паспорте уровня защиты от взрыва, тому, что есть на месте применения.

Выбор проходит с учетом параметров:

• тип канала измерения;
• вид отбора пробы (внутренний, внешний, диффузионный);
• возможность работы автономно на аккумуляторах в мороз;
• дополнительные функции.

Учитывается число исследуемых компонентов, т. к. от их наличия зависит стоимость.

Лучшие электрохимические портативные

В основе принципа действия приборов лежит электрохимическая компенсация.

Различают несколько типов подобных устройств:

• потенциометрические (измеряют напряженность поля);
• гальванические (улавливают изменение показателя электропроводности);
• кондуктометрические (фиксируют изменения силы тока и напряжённости.

Все типы устройств предназначены для проведения замеров во взрывоопасных зонах.

ХОББИТ-Т переносной

Страна производитель – Россия. Многоканальный газоанализатор используют для замера концентрации горючих газов. Количество датчиков в приборе можно определить при оформлении заказа на покупку.

С помощью ХОББИТА-Т делают замеры газовых смесей в колодцах, канализационных люках перед спуском в них людей. Диапазон рабочих температур от -40°С до 50°С.

Достоинства:

• малый вес и габариты;
• контроль разрядки батареи;
• наличие световой и звуковой сигнализации.

Недостаток:

высокая стоимость.

Отзыв

Елизавета К.

Прибор регулярно эксплуатируется на протяжении 3-лет. Пока работает без нареканий.

ОКА-92

Страна производитель – Россия. Модель с выносным датчиком и цифровой индикацией. Предназначена для контроля в рабочей зоне недостатка или переизбытка кислорода.

Достоинства:

• компактность;
• надёжность;
• наличие звуковой и световой сигнализации.

Недостаток:

тяжеловат для портативника.

Отзыв

Мария Ш.

Прибор надёжный, но погрешность показаний великовата.

Классификация по форм-фактору:

По форм-фактору, устройства можно разделить на на:

• Стационарные  газоанализаторы — устройства, предназначенные для стационарной установки в рабочей зоне промышленных заводов и комбинатов, химических лабораториях, на нефтеперерабатывающих и газодобывающих предприятиях и других производствах
• Портативные  газоанализаторы — устройства, индивидуального применения, которые служат дополнительной защитой к стационарным анализаторам газа
• Переносные газоанализаторы — устройства, занимающие промежуточную нишу между стационарными и портативными. Больше по размеру, чем  портативные устройства, но обладают и большими возможностям. Подходят для небольших предприятий.

Газоанализаторы – это незаменимые устройства, которые используются как на производстве, так и в быту и позволяют определять качественный и количественный состав загрязняющих веществ в рабочей зоне или любом другом помещении, где есть опасные факторы утечки вредных веществ и газов.

Виды прибора

Модели газовых детекторов различают по множеству признаков – от способа размещения до форм-фактора и степени той же автономности

Но принципиальной и самой важной является классификация по принципу действия сенсора. На основе этого признака можно выделить следующие виды бытовых газоанализаторов:

• Термохимический. В данном случае измеряется тепловое излучение химической реакции с участием целевого компонента газовой смеси. Чаще всего исследуется процесс окисления с воздушными катализаторами.
• Магнитный. Такие модели в основном ориентируются на выявление кислорода и определение его концентрации. Принцип работы сенсора базируется на зависимости магнитной реакции на уровень содержания кислорода в газовой смеси. К разновидностям прибора можно отнести магнитомеханические и термомеханические аппараты.
• Инфракрасный. В процессе работы происходит поглощение отдельными частицами газовых паров ИК-излучения. В зависимости от длины волны и оптической схемы анализатор может работать с точечным определением концентрации на молекулярном уровне разных типов компонентов, состоящих из нескольких атомов.

Устройство, принцип работы и сферы применения газовых анализаторов

На сайте нашей компании вы можете выбрать газоанализаторы, но, прежде, чем сделать это, нужно ознакомиться с их устройством и назначением.

Есть ощутимо отличающиеся по конструкции промышленные газоанализаторы, руководство по эксплуатации каждого из них представляет схему данного устройства. Правда, есть и набор базовых компонентов, который у любой модели этих агрегатов представлен:

• Корпусом. Он надежно защищает все рабочие элементы.
• Аккумулятором. У каждого прибора должен быть источник питания энергией.
• Устройством пробоподготовки (пробоотборный насос). Оно выполняет отбор пробы газовой смеси, которую нужно проанализировать, ее очистку, приведение ее температуры, давления и прочих параметров к требуемым нормам.
• Приемником. Он формирует выходные унифицированные сигналы, соответствующие содержанию определяемого вещества в газовой смеси.
• Измерительным прибором. Это может быть один из стандартных приборов.

Схема аналитического блока оптического газоанализатора

Современные газовые анализаторы конструктивно могут представлять собой два устройства: измерительный блок и ПК. Модель ОАС-3750-3 относится к такому оборудованию.

Принцип работы газоанализатора основан на поглощении веществ, составляющих смесь, специальными реагентами. Но у каждой разновидности этого оборудования свои рабочие особенности. Например, принцип действия может основываться на зависимости теплопроводности анализируемого газа от концентрации в нем СО₂. А в основу функционирования магнитных устройств положено физическое свойство – парамагнетизм.

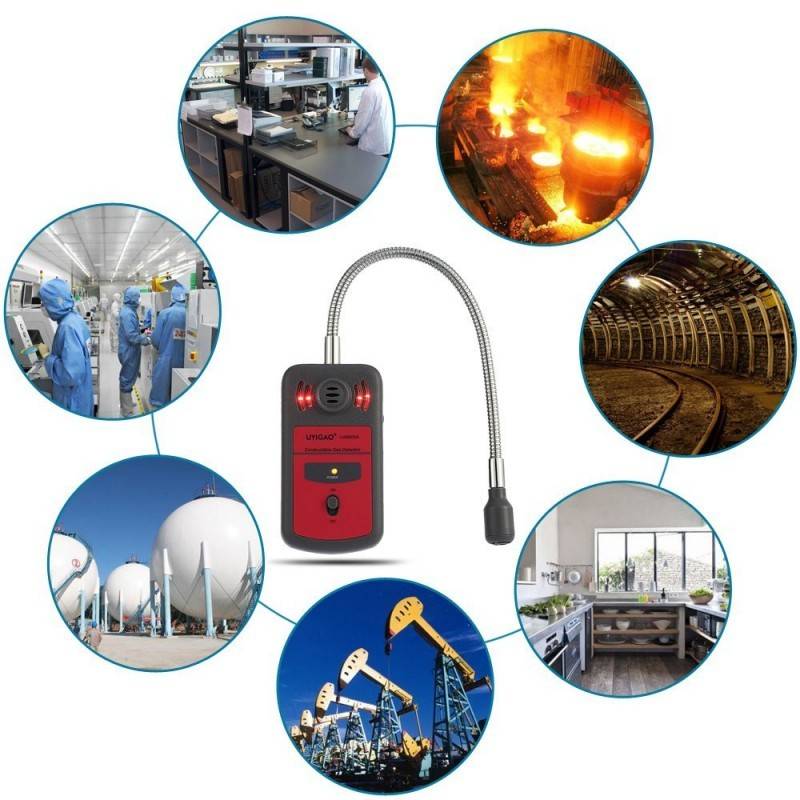

На всевозможных производствах и предприятиях используют газоанализаторы, установка или периодическое применение такого оборудования необходимо, если они:

• Пожаро-, взрыво- и химически опасны.
• Требуют аттестации как вредные.
• Оснащены любыми типами топливосжигающих и газотурбинных установок.

С помощью этих агрегатов:

• Выполняют экологический контроль концентрации загрязняющих веществ.
• Испытывают топочно-горелочные и газоочистные устройства.
• Определяют безопасность работ с огнем в подвалах и колодцах и т.д.

Газоанализаторы, основанные на физико-химическом и физическом методах

В зависимости от физики использованного процесса, приборы 2-ой группы подразделяются на:

• Хроматографические
• Термохимические
• Фотоколориметрические
• Электрохимические

Хроматографические газоанализаторы

Данный тип приборов предназначен для измерения состава смеси газов, твердых тел или жидкости. Принцип действия хроматографического анализатора заключается в индикации качественного и количественного состава разделенной газовой смеси.

Существует 3 метода хроматографического измерения:

1. Вытеснительный
2. Фронтальный
3. Проявительный

Термохимические газоанализаторы

Термохимические анализаторы газа – это устройства, определяющие энергию выделяемого тепла при прохождении химической реакции в смеси газов.

Принцип работы

Основной принцип работы – процесс окисления компонентов газа с применением дополнительных катализаторов (марганцево-медный катализатор, мелкодисперсная платина).

Измерение возникающей температуры осуществляется с помощью терморезистора, который в зависимости от температуры, меняет свое сопротивление, тем самым изменяя проходящий ток.

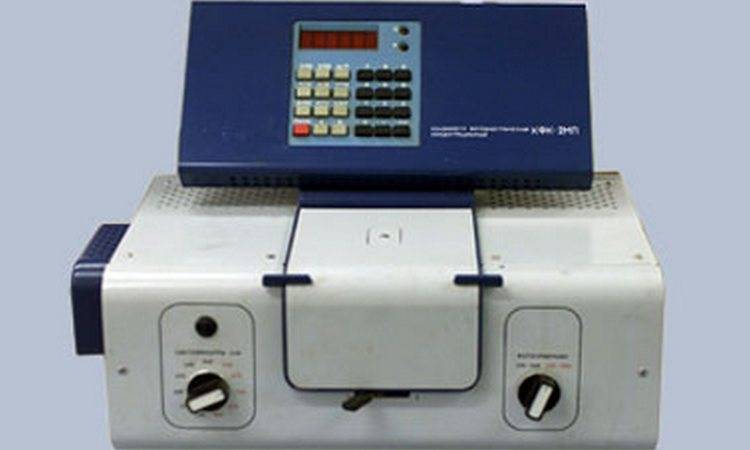

Фотоколориметрические газоанализаторы

Фотоколориметрический анализатор газа – это прибор, использующий оптическую систему (излучатель-приемник), который при помощи уровня поглощенного светового потока веществом определяет его.

Существует 2 разновидности фотоколориметрических газоанализаторов:

1. Жидкостный фотоколориметрический анализатор газа (реакция протекает в растворе, что позволяет с точностью до 5% определить компоненты смеси);
2. Ленточный фотоколориметрический газоанализатор (используют для реакции твердые носители).

Электрохимические газоанализаторы

Данный тип приборов предназначен для определения токсических газов в помещениях или на рабочих зонах. Отличительной чертой данного устройства, является возможность применять его во взрывоопасных зонах. Он компактный, энергосберегающий и практически нечувствителен к механическим воздействиям.

Они способны определять следующие вещества:

• Аммиак NН3;
• Сероводород H2S;
• Угарный газ СО;
• Оксид серы SO2;
• Хлор Cl2;
• Объемные доли кислорода (О2).

По принципу действия они подразделяются на:

• Гальванические (реагируют на изменение электропроводности);
• Электро-кондуктометрические (реагируют на изменения тока или напряжения);
• Потенциометрические (измеряют отношение напряженности поля и активных ионов).

В основе работы электрохимических анализаторов газа лежит явление электрохимической компенсации, которое заключается в выделении специального реагента, который реагирует с определенным компонентом смеси.

Физические газоанализаторы

Данные устройства работают благодаря физическим процессам и подразделяются на следующие виды:

• Термокондуктометрические;
• Магнитные;
• Оптические;
• Денсиметрические.

Магнитные газоанализаторы

Предназначены для определения процента О2 в смеси газов.

Магнитные анализаторы газа подразделяются на 2 группы:

Данные устройства измеряют силу, которая возникает в неоднородном магнитном поле и воздействует на ротор устройства, и позволяет измерять концентрации в диапазоне 10-2.

Термокондуктометрические газоанализаторы

Данные устройства позволяют определить состав газовой смеси при помощи такой физической величины, как теплопроводность. Принцип действия: при изменении качественного и количественного состава газовой смеси, изменяется теплопроводность и соответственно сопротивления в терморезисторах, в результате чего полученные данные анализируются, и по шаблону определяется состав определенных компонентов газа.

Оптические газоанализаторы

Устройства данной конструкции работают по принципу изменения оптических свойств газовой смеси (оптическая плотность, спектральное излечение, показатель преломления и т.д.).

Данные газоанализаторы могут определять как органические (метан СН4, ацетилен С2Н2, этан С2Н6, и т.д.) так и неорганические (хлор, аммиак, сероводород и т.д.) вещества.

Оптические газоанализаторы подразделяются на:

• Ультрафиолетовые;
• Инфракрасные;
• Спектрофотометрические;
• Интерферометрические.

Принцип действия: определенный газ поглощает инфракрасное излучение с определенной длинной волны, в зависимости от которой устройство ведет расчет.

Что важно для выбора анализатора

Пытаясь сделать выбор устройства, желательно определиться, какая задача будет возложена на прибор. Исходя из намеченных задач, проще подыскать требуемую комплектацию. К тому же денежный вопрос при точном подборе комплектации решится в пользу покупателя. Чем меньше деталей комплекта, тем ниже стоимость.

Вниманию при выборе обычно подлежат следующие рабочие критерии:

• список поддерживаемых газов;
• граничные значения измерения концентраций;
• возможности анализа объёмных и массовых долей;
• время непрерывной работы;
• возможность ведения измерений сразу в нескольких точках.

Конечно же, определённую роль в процессе подбора оборудования играет внешнее исполнение

Наличие защитных свойств, таких как влагозащищённый корпус, блокировка проникновения пыли и сажи – всё это также важно, если рассчитывать на долговечность анализатора

Мобильная модель газового анализатора, привлекательная помимо удобства использования ещё и тем, что заключена в надёжный влагонепроницаемый корпус. Плотное исполнение корпуса защищает также от попадания внутрь пыли

Учитывая насыщенность российского рынка газовыми анализаторами иностранного производства, приходится выбирать с оглядкой на адаптацию к отечественным условиям. Понятно, если информационная часть устройства на иностранном языке, пользоваться таким прибором сложнее. Правда, со временем можно-таки привыкнуть.

Любой газоанализатор оснащается рабочими сенсорами (датчиками). По мере эксплуатации эти элементы утрачивают свои свойства, теряют чувствительность и подлежат замене. Насколько частыми должны быть замены и как обстоят дела с приобретением запасных комплектующих – это тоже вопрос выбора, требующий внимательного подхода

Наконец, срок гарантии не последняя деталь, на которую следует обратить внимание

Для чего нужен бытовой анализатор газа?

Газовые анализаторы применяются практически во всех сферах, чтобы сделать процесс производства или жизнь человека безопасными. Данный прибор обнаруживает утечки газа при использовании плиты или духовки, котлах отопления, колонах нагрева воды. Некоторые типы газоанализатора находят утечку фреона в системах кондиционирования, контролируют количество вредных выбросов в выхлопных газах автомобилей и на производстве.

Таким образом, данные приборы пригодны к использованию с двумя целями – выявление утечки газа и анализ качества воздуха. К примеру, такой вид датчика, как течеискатель, предупреждает о возникновении пожароопасной ситуации. Он снабжен устройством каталитического сжигания, который обнаруживает высокую концентрацию пропана или природного бытового газа.

О выявлении утечки уведомляет индикатор на корпусе аппарата. Есть также устройства для распознавания утечек фреона, аммиака и других газов, испарения которых опасны для жизни и здоровья людей, экологической обстановки.

Сигнализаторы газа монтируются в местах, где существует вероятность скопления вредных веществ. Стандартные газоанализаторы могут распознавать сосредоточение угарного газа, метана и пропана:

1. Угарный газ (СО) – выделяется при сжигании топлива, а его утечка в помещении без притока свежего воздуха смертельно опасна.
2. Метан (СН4) – главный компонент природного газа, скопления которого взрываются или загораются даже от небольшой искорки.
3. Пропан (С3Н8) – главный компонент сжиженной пропан-бутановой смеси, утечка которого опасна даже при наличии постоянного притока свежего воздуха.

Установка газосигнализаторов обезопасит жильцов дома или квартиры от скопления вредных веществ в помещении и поможет своевременно ликвидировать течь горючего. Некоторые виды датчиков утечки бытового газа способны посылать сигнал об опасной концентрации на мобильный телефон.

Методы анализа

Опирающиеся на физические методы исследования с дополнительными химическими исследованиями посредством оценки динамики объема и давления газа вследствие протекания химических реакций.

Использующие физический анализ с применением процессов физико-химического типа. Может измеряться тепловой эффект от горения смеси (термохимические), концентрация газовых компонентов по уровню электролитической проводимости (электрохимические), динамика цветовой характеристики реагентов при контакте с газом (фотоколориметрические).

Применяющие исключительно методы физического анализа. Здесь оценивается теплопроводность (термокондуктометрические), концентрация кислорода (термомагнитные), параметры плотности, спектров поглощения и выпуска газа (оптические).

Виды приборов по назначению

Покупая газоанализаторы, надо подробно изучить руководство по эксплуатации. Ведь разные газы и смеси различаются по концентрации и требуемым методам диагностирования их.

Производители стремятся максимально универсализировать приборы, однако и в этом случае газоанализаторы ориентированы на достижение заданного результата:

• для изучения состояния атмосферы в рабочей зоне, оценки уровня вредных выбросов, контроля за соблюдением технологии;
• при исследовании воздуха на территории жилой застройки, вдоль автомобильных дорог, для оценки выдыхаемого людьми воздуха, например при тестировании на содержание алкоголя в крови;
• для газового тестирования жидкостей.

Различия в технических характеристиках газоанализаторов проявляются и в специализированном оборудовании. В продаже можно найти приборы для соблюдения требуемого уровня безопасности, контроля качества технологических процессов или содержания выхлопных газов в атмосфере.

Газовые анализаторы являются функциональными приборами, использование которых в промышленных условиях и быту может обеспечить безопасные и комфортные условия проживания или работы. Руководствуясь нашей классификацией, вы сможете подобрать в соответствии с заданным назначением самую эффективную и качественную модель.

Классификация газоанализатора бытового

Выпускают стационарные измерители, портативные или переносные. Оборудование производится с разными наборами функций, бывает малых размеров или громоздким с большим весом. Приборы работают с одним видом газа или являются многокомпонентными.

Назначение газоанализатора лежит в основе деления по видам:

• индикаторы оценивают смесь по количеству контролируемого ингредиента по принципу «много-мало»;
• течеискатели находят область утечки в трубопроводе с помощью пробоотборника или зонда;
• сигнализаторы имеют в конструкции оптические детекторы, звуковые датчики, коммутаторы и оценивают качество по нескольким стадиям;
• газоанализаторы оценивают пробу воздуха с точной индексацией и снабжаются дополнительными функциями.

Многоканальные приборы работают в сочетании с распределителями газа, которые ставятся перед анализатором и подают смесь по очереди от нескольких точек забора проб.

Ручные

Ручной газовый анализатор для дома относится к переносным типам. Чаще используются электрохимические и оптические устройства, которые анализируют концентрацию компонентов смеси в реальном времени. Приборы делают точные замеры и применяются при настройке процедуры горения и для контроля работы анализатора со встроенным автоматическим регулятором. Устройства химического действия определяют концентрацию в смеси CO, Or или CO2.

Принцип работы включает процессы:

• отделение объема для анализа (100 мл);
• последовательное поглощение составляющих компонентов;
• измерение после абсорбции объемного остатка.

Уменьшение количества дает представление о содержании составляющего компонента. Метод используется в ручных и автоматических приборах. Недостаток заключается в периодичности проведения отборов (25 – 30 случаев за час работы).

Автоматические

Принцип работы газоанализатора со встроенной автоматикой заключается в окислении газовых составляющих с задействованием вспомогательных катализаторов. Измерение проводится терморезисторами, которые меняют сопротивление при изменении температуры и координируют проводящий ток.

Автоматические устройства делятся на группы по способу работы:

• химические или количественно-манометрические анализаторы проводят диагностику при изучении реакций газа с иными компонентами;
• электрохимические или термохимические виды находят значение концентрации по показателям электропроводимости раствора, поглотившего элемент смеси;
• приборы оптического действия используют способность газа изменять излучение и поглощения спектра;
• хромато-графические работают по вытеснительному, проявительному и фронтальному методу.

Классификация газоанализатора бытового

Датчики могут реагировать на один вид газа или на несколько

Выпускают стационарные измерители, портативные или переносные. Оборудование производится с разными наборами функций, бывает малых размеров или громоздким с большим весом. Приборы работают с одним видом газа или являются многокомпонентными.

Назначение газоанализатора лежит в основе деления по видам:

• индикаторы оценивают смесь по количеству контролируемого ингредиента по принципу «много-мало»;
• течеискатели находят область утечки в трубопроводе с помощью пробоотборника или зонда;
• сигнализаторы имеют в конструкции оптические детекторы, звуковые датчики, коммутаторы и оценивают качество по нескольким стадиям;
• газоанализаторы оценивают пробу воздуха с точной индексацией и снабжаются дополнительными функциями.

Многоканальные приборы работают в сочетании с распределителями газа, которые ставятся перед анализатором и подают смесь по очереди от нескольких точек забора проб.

Ручные

Переносной газоанализатор для выявления метана

Ручной газовый анализатор для дома относится к переносным типам. Чаще используются электрохимические и оптические устройства, которые анализируют концентрацию компонентов смеси в реальном времени. Приборы делают точные замеры и применяются при настройке процедуры горения и для контроля работы анализатора со встроенным автоматическим регулятором. Устройства химического действия определяют концентрацию в смеси CO, Or или CO2.

Принцип работы включает процессы:

• отделение объема для анализа (100 мл);
• последовательное поглощение составляющих компонентов;
• измерение после абсорбции объемного остатка.

Уменьшение количества дает представление о содержании составляющего компонента. Метод используется в ручных и автоматических приборах. Недостаток заключается в периодичности проведения отборов (25 – 30 случаев за час работы).

Автоматические

Стационарный оптический газоанализатор

Принцип работы газоанализатора со встроенной автоматикой заключается в окислении газовых составляющих с задействованием вспомогательных катализаторов. Измерение проводится терморезисторами, которые меняют сопротивление при изменении температуры и координируют проводящий ток.

Автоматические устройства делятся на группы по способу работы:

• химические или количественно-манометрические анализаторы проводят диагностику при изучении реакций газа с иными компонентами;
• электрохимические или термохимические виды находят значение концентрации по показателям электропроводимости раствора, поглотившего элемент смеси;
• приборы оптического действия используют способность газа изменять излучение и поглощения спектра;
• хромато-графические работают по вытеснительному, проявительному и фронтальному методу.

Руководство по эксплуатации и хранение

Установка, использование и поверка газоанализаторов воздуха рабочей зоны должны проходить в строгом соответствии с условиями, указанными предприятием-изготовителем.

Требования к хранению зависят от устройства анализатора. Так, например, электрохимические приборы хранятся в упаковке поставщика в отапливаемом хранилище при температуре от +5ºС до +40ºС и выдерживают высокую влажность.

Оптические устройства допускают температурный интервал от -50ºС до +50ºС, однако чувствительны к резким перепадам температуры и влажности, а также к пыли, агрессивным парам и другим вредным примесям.

Гарантийный срок хранения, как правило, составляет 12 месяцев, а период обслуживания по гарантии не превышает полутора лет.

Адекватно подобранный, исправный и правильно используемый газоанализатор предоставляет точную и своевременную информацию о составе воздуха рабочей зоны

Эта информация может оказаться не только нужной, но и жизненно важной для работника

В заключение предлагаем посмотреть видео-обзор, как работает газоанализатор ФП11.2К:

Газовые пожарные извещатели: типы, разновидности, плюсы и минусы

Различные научные изобретения, используемые при создании оборудования, средств, устройств технических систем безопасности, давно не вызывают удивления. В их ряду анализаторы выделений/паров взрывчатых, отравляющих материалов, наркотических веществ, способные по содержанию в несколько миллионных долей в воздухе безошибочно определять их при контроле/проверке.

Для защиты помещений зданий, сооружений от возгорания разработаны аналогичные чувствительные устройства, названные извещателями пожарными газовыми (ИПГ), реагирующие на появление газов, выделяющихся при тлении горении материалов. Такое краткое определение этим изделиям дает НПБ 71-98, устанавливающий общие технические требования к методам испытаний как проводных, так и автономных ИПГ; СП 5.13130.2009, нормирующий проектирование установок АПС, стационарных систем пожаротушения. Несколько иную трактовку понятия «пожарный газовый извещатель» дает ГОСТ Р 53325-2012, определяющий общие требования к техническим средствам АПС/АУПТ, а точнее:

Газовый пожарный извещатель – это ИП, что реагирует на изменение химического состава воздушной среды, вызванное воздействием пожара.

Согласно этим официальным документам ИПГ следует монтировать на потолках, стенах помещений, а также в других местах на строительных конструкциях зданий, сооружений, соответствующих требованиям технических паспортов, инструкций/рекомендаций по установке, эксплуатации/обслуживания изделий от предприятий изготовителей; специализированных предприятий, имеющих лицензию МЧС на право ведения таких работ.
