Принцип работы и устройство солнечных батарей

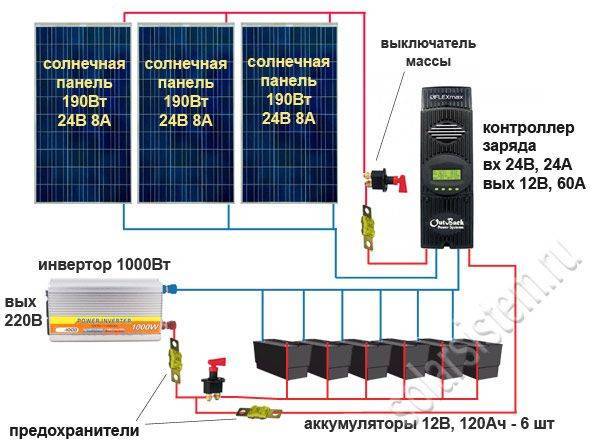

Схема электропитания дома от солнца

Система солнечного электроснабжения включает:

1. Гелиопанели.
2. Контроллер.
3. Аккумуляторы.

Контроллер в этой схеме защищает как солнечные батареи, так и АКБ. С одной стороны он препятствует протеканию обратных токов по ночам и в пасмурную погоду, а с другой – защищает аккумуляторы от чрезмерного заряда/разряда.

Аккумуляторные батареи для гелиопанелей следует подбирать одинаковые по возрасту и емкости, иначе зарядка/разрядка будут происходить неравномерно, что приведет к резкому снижению срока их службы

Инвертор нужен для трансформации постоянного тока на 12, 24 либо 48 Вольта в переменный 220-вольтовый. Автомобильные аккумуляторы применять в такой схеме не рекомендуется из-за их неспособности выдерживать частые перезарядки. Лучше всего потратиться и приобрести специальные гелиевые AGM либо заливные OPzS АКБ.

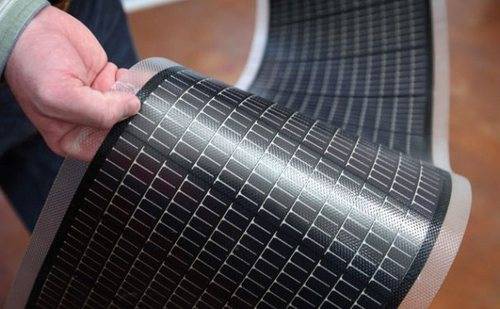

Гибкие солнечные батареи

Очень удобными являются гибкие панели, которые легко сворачиваются в рулон, словно обычная бумага. Хотя стоимость их выше, чем твердотельных аналогов, они на рынке заняли свою нишу. В основном они пользуются спросом у туристов и путешественников, которым в условиях отсутствия электрификации необходимо заряжать мобильные гаджеты. Главным производителем гибких батарей, работающих от солнечной энергии, является компания Sun Charger, которая, к слову, недавно обновила свой модельный ряд моделями 34 Вт и 9Вт.

T_3Fq3YnxMk

Первая модель подходит для питания планшетов, сотовых телефонов, видеокамер, цифровых фотоаппаратов, GPS, гелевых аккумуляторов 6 и 12 вольт, т.е. она может в условиях похода обеспечить потребности нескольких человек.

SunCharger SC-9/14 — батарея в сложенном виде

Она же — в раскрытом виде

Особенности батареи: компактная складывающая конструкция, работающая в диапазоне температур от -50 до +70 градусов, вес которой всего 420 граммов, снабжена антибликовым покрытием, встроенным светодиодом, люверсами для крепления. Выходной разъем круглый (5.5 мм / 2.1 мм.).

Характеристики электрические: рабочее выходное напряжение 13,5 В (стандартное 12В), без нагрузки – 19В; рабочий выходной ток – 0,65 А; габариты в сложенном и развернутом виде — 20.5х15х3 см и 50х41.5х0.4 см; мощность выходная – 8,6 Вт.

Выходной разъём SunCharger SC-9/14

Вторая модель SunCharger SC-34/18 на сегодняшний день является в линейке гибких солнечных батарей самой мощной. Разработана она специально для универсальных накопителей (ноутбуков), имеющих на входе зарядки, как правило, 17-19 вольт. Максимальная мощность – 18В. К накопителям она подключается напрямую, что обеспечивает идеальное согласование. Понятно, что для менее «прожорливых» накопителей она также подходит, в том числе для двенадцати вольтовых свинцовых аккумуляторов, используемых в автомобилях.

Солнечная батарея выдает 18 В в точке своей максимальной мощности и напрямую подключается к этим накопителям. Таким образом, она «идеально» с ними согласована.

Естественно, эта батарея подходит и для зарядки менее прожорливых потребителей. Как известно, мощности мало не бывает. А также спокойно заряжает 12 В свинцовые аккумуляторы, в том числе, и автомобильные (через несколько часов зарядки уже можно завести машину). Толщина ее 4 см (т.е. стала чуть больше), но получилась батарея даже немного компактнее, чем обычные батареи на 12 В.

Солнечная гибкая батарея (модель SunCharger SC-34/18)

Достигнуто это за счет более тонкой ткани, используемой в ее производстве и ламинированных фотоэлементов большей площади.

Эта же батарея в раскрытом виде

Помимо особенностей, характерных для предыдущей модели, здесь имеются на выходе помимо круглого разъема, еще «мама» и «папа».

Электрические характеристики: мощность выходная, как понятно из маркировки, 34 Вт; рабочий выходной ток – 1.9 А; габариты 40х18х4 см (в сложенном виде) и 40х18х4 см (в раскрытом). Напряжение на выходе – 18 В и 26 В (без нагрузки). Вес, конечно, намного больше – 1,7 кг.

Пленочные полимерные преобразователи

Считаются достойной альтернативой для кремниевых изделий и заслуживают лидирующей позиции в списке самых продуктивных панелей на рынке. Уже из названия понятно, что такие батареи — это пленка, состоящая из нескольких слоев. Это сетка алюминиевых проводников, полимерный слой активного вещества, органическая подложка и защитная пленка.

Фотоэлементы соединены воедино и формируют пленочную солнечную батарею рулонного типа. В процессе производства выполняется многослойное нанесение на пленку фотоэлемента.

Такие приборы обладают небольшим весом и компактнее классическим кремниевых моделей. Для изготовления не нужно использовать дорогие материалы, а сам производственный процесс гораздо дешевле. В результате рулонные панели более востребованы из-за своей дешевизны.

Однако простой принцип действия существенно снижает показатели коэффициента полезного действия, поэтому он составляет всего лишь 6 процентов. Из минусов также отмечается лишь небольшая распространённость, т. к. модели пока находятся на стадии экспериментирования и практически не доступны для общего пользования.

Среди весомых преимуществ технологии — возможность изменять размер батареи, подгоняя его под любые параметры. Как считают эксперты, вскоре такие изобретения станут очень популярными, поэтому компании смогут запустить производство в больших масштабах.

Преимущества солнечных батарей

Солнечная энергия — это перспективное направление, которое постоянно развивается. Они имеют несколько основных достоинств. Удобство использования, долгий срок службы, безопасность и доступность.

Положительные стороны применение данной разновидности аккумуляторных батарей:

• Возобновляемость – этот источник энергии практически не имеет ограничений притом бесплатный. По крайней мере на ближайшие 6.5 миллиардов лет. Нужно подобрать оборудование, установить его и использовать по назначению (в частном доме или коттеджном участке).
• Обильность – Поверхность земли в среднем получает около 120 тысяч терравват энергии что в 20 раз превышает нынешнее энергопотребление. Солнечные батареи для коттеджей или частных домов имеют огромный потенциал для использования.
• Постоянство – солнечная энергия постоянна поэтому человечеству не грозит перерасход в процессе ее использования.
• Доступность – солнечная энергия может вырабатывать на любой территории, при наличии естественного света. При этом чаще всего она применяется для отопления жилища.
• Экологическая чистота – солнечная энергетика является перспективной отраслью, которая в будущем заменит электростанции, работающие на невозобновляемых ресурсах: газ, торф, уголь и нефть. Безопасны для здоровья людей и домашних животных.

• При производстве панелей и монтаже солнечных электростанций в атмосферу не происходят значительные выбросы вредных или токсичных веществ.
• Бесшумность – выработка электроэнергии производится практически бесшумно, и поэтому этот вид электростанций лучше ветровых электростанций. Их работа сопровождается постоянным гулом из-за чего оборудование быстро выходит из строя, а сотрудники должны делать частые перерывы на отдых.
• Экономичность – при использовании солнечных батарей владельцы недвижимости ощущают значительное снижение коммунальных расходов на электроэнергию. Панели имеют долгий срок службы – производитель дает гарантию на панели от 20 до 25 лет. При этом обслуживание всей электростанции сводится к периодической (раз в 5-6 месяцев) очистке поверхностей панелей от грязи и пыли

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.

Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Тонкости, важные для выбора

Чтобы оборудование оказалось максимально эффективным, рекомендуют определиться со следующими вопросами:

• Формат использования. Он определяет финансовую сторону. Одно дело – портативная панель, которую можно повесить на окно или взять в поездку, совсем другое – полноценная система, для установки на крышу дома. Стоимость последней зависит от страны-производителя и мощности.
• Характеристики. Чтобы выбрать модель нужного типа и мощности, полезно обратиться к специалистам, но здесь все также упирается в способ использования. Для зарядки фонарика хватит панели мощностью в 3-4 Вт, для дачного холодильника понадобится система до 100 Вт.
• Расположение. Для монтажа солнечных панелей выбирают поверхность, ориентированную на юг, без затененных участков. Угол наклона выбирают равным широте местности и корректируют в зависимости от времени года: летом увеличивают на 6°, зимой на столько же уменьшают

Как добиться максимальной эффективности

При покупке солнечных батарей для дома очень важно подобрать конструкцию, которая сможет обеспечить жилище электроэнергией достаточной мощности. Считается, что эффективность солнечных батарей в пасмурную погоду составляет приблизительно 40 Вт на 1 квадратный метр за час

В действительности, в облачную погоду мощность света на уровне земли составляет приблизительно 200 Вт на квадратный метр, но 40 % солнечного света – это инфракрасное излучение, к которому солнечные батареи не восприимчивы. Также стоит учитывать, что КПД батареи редко превышает 25 %.

Иногда энергия от интенсивного солнечного света может достигать 500 Вт на квадратный метр, но при расчетах стоит учитывать минимальные показатели, что позволит сделать систему автономного электроснабжения бесперебойной.

Каждый день солнце светит в среднем по 9 часов, если брать среднегодовой показатель. За один день квадратный метр поверхности преобразователя способен выработать 1 киловатт электроэнергии. Если за сутки жильцами дома израсходуется приблизительно 20 киловатт электроэнергии, то минимальная площадь солнечных панелей должна составлять приблизительно 40 квадратных метров.

Однако, такой показатель потребления электроэнергии на практике встречается редко. Как правило, жильцы израсходуют до 10 кВТ в сутки.

Если говорить о том, работают ли солнечные батареи зимой, то стоит помнить, что в данную пору года сильно снижается длительность светового дня, но, если обеспечить систему мощными аккумуляторами, то получаемой за день энергии должно быть достаточно с учетом наличия резервного аккумулятора.

При подборе солнечной батареи очень важно обращать внимание на емкость аккумуляторов. Если нужны солнечные батареи работающие ночью, то емкость резервного аккумулятора играет ключевую роль. Также устройство должно отличаться стойкостью к частой перезарядке

Также устройство должно отличаться стойкостью к частой перезарядке.

Несмотря на тот факт, что стоимость установки солнечных батарей может превысить 1 миллион рублей, затраты окупятся уже в течении нескольких лет, поскольку энергия солнца абсолютно бесплатна.

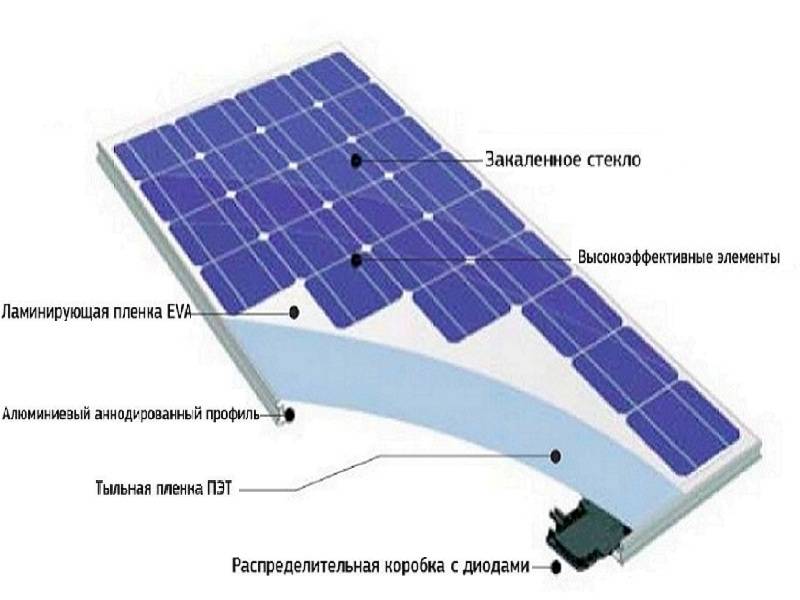

Как устроена солнечная батарея

Два слоя кремния с разными физическими свойствами образуют тонкую пластину. Внутренний слой – монокристаллический чистый кремний с р-типом проводимости, который покрыт снаружи слоем кремния «загрязненного». Это может быть, к примеру, примесь фосфора. Он обладает проводимостью n-типа. Тыльная сторона пластины покрыта сплошным металлическим слоем.

В каркасе фотоэлементы закреплены таким образом, чтобы можно было заменить, вышедший из строя. Вся конструкция покрыта закаленным стеклом или пластиком, которые ее защищают от негативного воздействия внешних факторов.

Назначение гелиоколлектора, его достоинства и недостатки

Солнечный водонагреватель (жидкостной гелиоколлектор) — это устройство, которое с помощью энергии Солнца нагревает теплоноситель. Он применяется для отопления помещений, организации горячего водоснабжения, подогрева воды в бассейнах и т. д.

Солнечный коллектор обеспечит дом горячей водой и теплом

Предпосылками для использования экологичного водонагревателя является тот факт, что солнечное излучение падает на Землю круглый год, хоть и отличается интенсивностью зимой и летом. Так, для средних широт суточное количество энергии в холодное время года достигает 1–3 кВт*ч на 1 кв.м, тогда как в период с марта по октябрь эта величина варьируется от 4 до 8 кВт*ч/м2. Если же говорить о южных регионах, то цифры можно смело увеличивать на 20–40%.

Как видно, эффективность работы установки зависит от региона, но даже на севере нашей страны гелиоколлектор обеспечит потребность в горячей воде — главное, чтобы на небе было поменьше туч. Если же говорить о средней полосе и южных областях, то работающая от Солнца установка сможет заменить бойлер и перекрыть потребности теплоносителя отопительной системы в зимнее время. Разумеется, речь идёт о производительных водонагревателях в несколько десятков квадратных метров.

Таблица: распределение солнечной энергии по регионам

Средняя дневная сумма солнечной радиации,кВт*ч/м2
Мурманск	Архангельск	Санкт-Петербург	Москва	Новосибирск	Улан-Удэ	Хабаровск	Ростов-на-Дону	Сочи	Находка
2,19	2,29	2,60	2,72	2,91	3,47	3,69	3,45	4,00	3,99
Средняя дневная сумма солнечной радиации в декабре, кВт*ч/м2
0,05	0,17	0,33	0,62	0,97	1,29	1,00	1,25	2,04
Средняя дневная сумма солнечной радиации в июне, кВт*ч/м2
5,14	5,51	5,78	5,56	5,48	5,72	5,94	5,76	6,75	5,12

Достоинства солнечных водонагревателей:

• относительно простая конструкция;
• высокая надёжность;
• эффективная эксплуатация независимо от времени года;
• длительный срок службы;
• возможность экономии газа и электроэнергии;
• не требуется разрешение на установку оборудования;
• небольшая масса;
• простота монтажа;
• полная автономность.

Что касается отрицательных моментов, то без них не обходится ни одна установка для получения альтернативной энергии. В нашем случае к минусам относятся:

• высокая стоимость заводского оборудования;
• зависимость КПД гелиоколлектора от времени года и географической широты;
• подверженность градобитию;
• дополнительные затраты на установку теплоаккумулирующей ёмкости;
• зависимость энергетической эффективности прибора от облачности.

Рассматривая плюсы и минусы солнечных водонагревателей, не стоит забывать и об экологической стороне вопроса — подобные установки безопасны для человека и не наносят вреда нашей планете.

Заводской гелиоколлектор напоминает конструктор, с помощью которого можно быстро собрать установку требуемой производительности

Коллекторы: получение тепла из солнечной энергии

Солнечные коллекторы Солнечные батареи могут применяться для обогрева объектов, нагрева жидкости. Возможность получения тепла обусловлена способностью батареи накапливать энергию. Это позволяет повышать температуру теплоносителя в трубах, за счет чего обеспечивается не только нагрев жидкости, но и обогрев всего объекта. Солнечные коллекторы функционируют по определенной схеме. Их основные элементы конструкции:

• насосная станция;
• бак-аккумулятор;
• контроллер;
• трубы и фитинги.

Виды коллекторов:

• плоские: состоят из плоского абсорбера, покрытия, теплоизолирующего слоя;
• вакуумные (трубчатые): состоят из стеклянной колбы, теплоизоляционный материал заменен на вакуум, который заполняет емкость (в ней также находится абсорбер).

У второго варианта есть существенное преимущество – низкие теплопотери. По этой причине вакуумные коллекторы применяются повсеместно там, где не могут быть установлены плоские аналоги.

Крупнейшие производители

Лидерами глобального производства солнечных батарей являются компании Suntech, Yingli, Trina Solar, First Solar и Sharp Solar. Первые три представляют Китай, четвертая – США, а пятая, как нетрудно догадаться, является подразделением японской корпорации Sharp.

Американская компания First Solar не только производит солнечные батареи, но и принимает непосредственное участие в проектировании и строительстве солнечных электростанций. Мощнейшая в мире СЭС Агуа-Калиенте, которая находится в штате Аризона, США – дело рук инженеров First Solar.

Крупнейшую же украинскую СЭС «Перово» строила и снабжала солнечными панелями австрийская компания Activ Solar.

Китайская же компания Suntech прославилась тем, что готовила к летней Олимпиаде-2008 футбольный стадион под названием «Птичье гнездо» в Пекине. Вырабатываемая на протяжении дня с помощью солнечных батарей электроэнергия аккумулируется, а затем используется для освещения стадиона, полива травы на футбольном поле и работы телекоммуникационного оборудования.

Солнечная батарея своими руками

Те, кто хочет сэкономить, задумываются, как сделать солнечную батарею в домашних условиях самостоятельно, чтобы она обладала необходимыми эксплуатационными параметрами и полностью обеспечивала энергетические потребност. Это особенно актуально для мест отдаленных от главных артерий цивилизации.

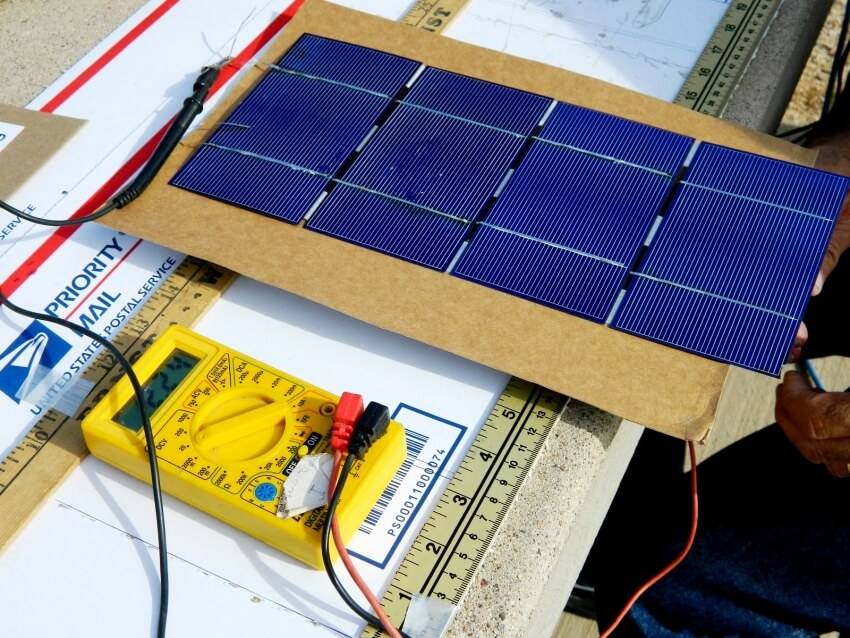

Солнечные батареи своими руками в домашних условиях изготавливаются из соответствующих элементов, которые можно купить в открытом доступе в специализированных компаниях или через интернет магазины. Если кремниевые пластины должны приобретаться у производителей, то остальные элементы, такие как лента, рамка, пленка, стекло, припой и прочее можно вполне обнаружить и дома в хозяйстве.

Солнечная батарея своими руками из подручных средств изготавливается некоторыми умельцами из медных листов, зажимов, мощных электроплит, соли и из других материалов. Такие кустарные устройства не смогут полностью обеспечить необходимой электроэнергией и могут использоваться лишь в небольших масштабах.

Лучше всего солнечные батареи купить у производителя, поскольку они обладают гарантией и необходимыми функциональными и эксплуатационными параметрами, и, значит, не подведут. Производство солнечных батарей базируется на применении новейших технологий, которые постоянно развиваются, предлагая более усовершенствованные модели. В зависимости от размеров устройств, они могут использовать для различных целей в местах, где нет снабжения электроэнергией. Они встречаются на калькуляторах, часах, различных мобильных устройствах.

Так, например, рюкзак с солнечной батареей будет незаменимым помощником тех, кто любит путешествовать с комфортом. Он накопит достаточно энергии, чтобы зарядить фонарик для освещения туристической палатки или чтобы во время похода заряжать необходимые гаджеты. Судя по отзывам, солнечные батареи используются часто и с удовольствием для удовлетворения разнообразных нужд не только на природе, но и в быту.

Современные устройства со встроенными солнечными модулями

Power bank с солнечной батареей – внешний накопитель с фотоэлементами для преобразования солнечных лучей в заряд аккумулятора. Он обладает несколькими портами и предназначен для зарядки смартфонов или планшетов. Это незаменимое устройство для тех кто, много времени тратят в дороге и пользуются гаджетами. Устройство, зависимо от модели может дополняться различными функциями, как, к примеру, фонариком.

Робот конструктор – наборы с различными элементами, из которых можно собрать несколько конструкций, которые двигаются автономно. Это лучшая игрушка для любознательных детей. Робот конструктор на солнечной батарее купить интересно будет не только малышам, но и вполне взрослым дяденькам, поскольку захватывающим является не только движение робота, но и сам процесс сборки.

Уличные садовые светильники на солнечных батареях – идеальное решение для сада, огорода или приусадебного участка. Благодаря накопленному заряду они будут светиться всю ночь. Для этого не нужно прокладывать специальную проводку. Их можно брать с собой на рыбалку или семейный поход. Чрезвычайная мобильность, компактность и удобство делают фонари самыми востребованными изделиями на солнечных батареях.

Возможности эксплуатации настолько разнообразны, а технологии так быстро развивается, что скоро солнечные модули охватят все сферы жизни современного человека.

Принцип работы солнечной электростанции

Солнечные электростанции, сокращенно СЭС – специальные сооружение, которые преобразуют энергию солнца в электричество. Преобразователи различаются по строению и принципу работы. Преобразование солнечной энергии происходит с помощью оптических элементов, которые отражают лучи и концентрируют их на специальный приемник, наполненный водой или маслом. При повышении температуры жидкость нагревается, выделяя пар или повышая температуру маслянистого теплоносителя. Воздушные массы запускают генератор, который вырабатывает электроэнергию.

В противном случае коэффициент полезного действия станций сводился бы к минимуму. Вогнутая конструкция зеркал с отражающим покрытием обеспечивает максимальный сбор солнечной энергии. Для бесперебойной работы некоторые конструкции оснащены мощными аккумуляторами, так как в ночное время станции не вырабатывают энергию. Главным преимуществом данных конструкций является сохранение экологического покоя окружающей среды и постоянно возобновляемый источник солнечной энергии. Солнечные станции предназначены для тепловых, бытовых, промышленных нужд.

Выводы

Еще два десятилетия назад диковинкой казались микрокалькуляторы с фотоэлементами, что позволяло не менять в них «батарейку-таблетку» годами. Сейчас же мобильные телефоны со встроенной в заднюю крышку солнечной панелью никого не удивляют. А ведь это мелочь в сравнении с автомобилями и самолетами (пусть и беспилотными), которые научились передвигаться при помощи одной лишь солнечной энергии.

Будущее солнечных батарей видится точно таким же светлым, как само солнце. Хочется верить, что именно солнечные батареи позволят наконец-то вылечить смартфоны и планшеты от «розеткозависимости».
