Радиаторы отопления с нижним подключением

Что делать, если радиатор не греет

Подобный вопрос, возникает у пользователей не только после монтажа нового прибора, но и в процессе многолетней его эксплуатации. Просчеты при подсоединении устройств к системе отопления приводят к нарушению режима циркуляции, снижению теплоотдачи. Такая батарея греть не будет, поскольку нарушается ее функционал. При этом радиатор может быть совершенно холодный или теплый только на половину, внизу либо сбоку.

При условии, что котел подобран правильно по мощности и работает исправно, выдавая необходимые параметры теплоносителя по температуре и давлению воды, вариантов, по которым приборы остаются ледяными, может быть немного.

Дополнительная информация! В случае если в доме применяется однотрубная схема, все батареи соединены последовательно, для равномерности их нагрева потребуется температурная компенсация. Это можно выполнить через обустройства байпаса, пропуская через него нужное количество теплоносителя. Также регулировка температуры в комнате может проводиться ручным способом через включение термоклапанов.

Основные причины неисправности батареи:

Образование воздушных пробок во внутреннем контуре. Источники поступления — с теплоносителем, после ремонтных работ или из-за разгерметизации контура отопления.
Засорение радиатора или подводящих труб.
Понижение температуры сетевой воды и низкое давление теплоносителя.
Неправильный монтаж прибора. Этот вариант совершенно фатальный, поскольку для его устранения будет нужно фактически заново провести монтажные работы, что потребует дополнительных финансов и времени.

Нижний подвод труб к батарее, пожалуй, самое оптимальное решение для замкнутых индивидуальных систем отопления. Оно обеспечивает не только современный уровень теплоснабжения в доме, но и высокие эстетические качества внутридомовой системы отопления. Тем не менее, существует определенный набор правил по выбору и монтажу таких устройств, выполнение которых пользователем, станет залогом надежной системы отопления.

Особенности нижнего подключения радиаторов

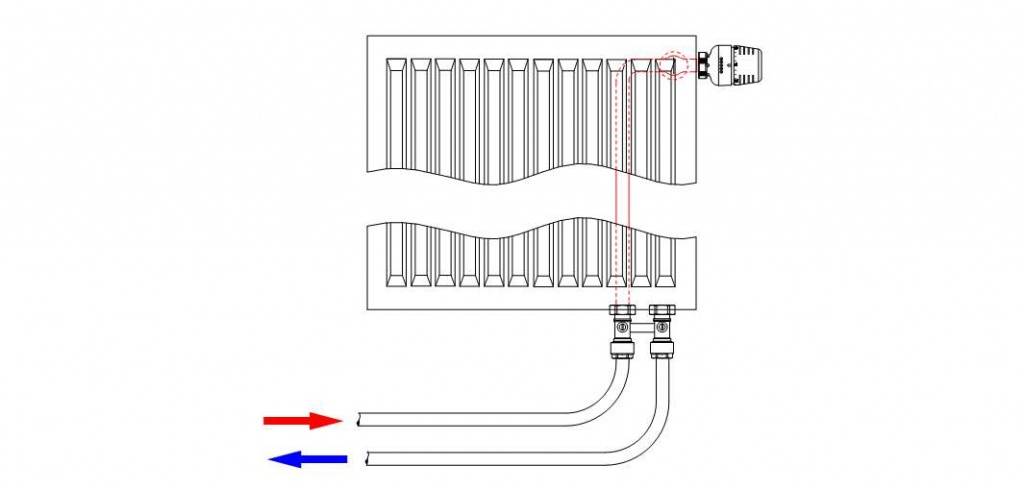

Схема нижнего подключения радиатора.

Сегодня можно найти специальные радиаторы, для подсоединения которых используется нижняя схема. Их конструкция способствует обеспечению оптимальной теплоотдачи. Особенность такого подключения заключается в использовании особого сантехнического узла, в состав которого также входят арматура и байпас.

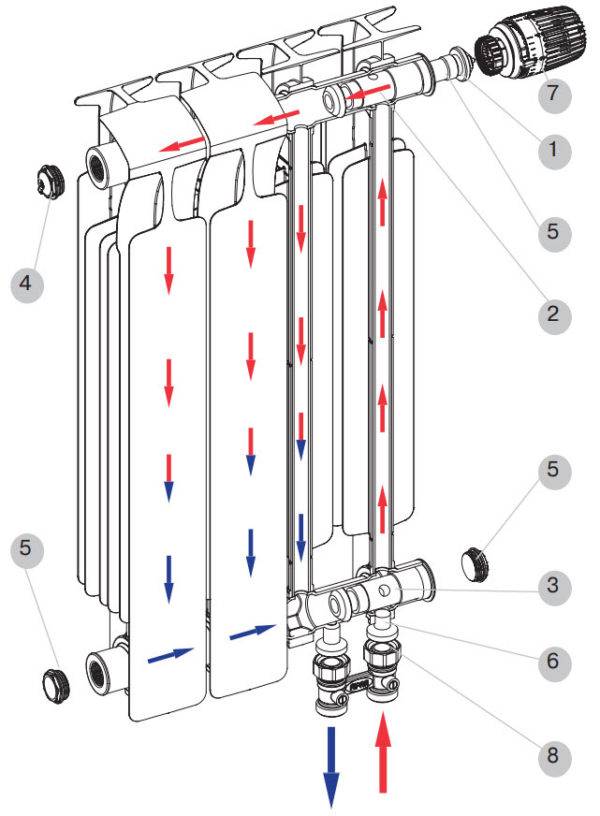

Батареи, для которых используется нижнее подсоединение, состоят из двух пластин, выполненных из стали. Их соединение между собой осуществляется посредством сварки, что обеспечивает образование технологических каналов для циркуляции теплоносителя. Сами пластины в такой батарее покрыты двумя слоями лака, что является отличной защитой от коррозии.

Г-образная трубка;
узлы мультифлекс;
теплоизоляция;
набор гаек;
труборез;
лента ФУМ;
уровень.

Нижнее подсоединение труб лучше всего производить еще на ранних стадиях ремонта квартиры и дома. А связано это с тем, что трубы при использовании такой схемы прокладываются в полу или в стене. Лучше всего учитывать это еще при выполнении бетонной стяжки пола.

Важно! У каждой модели радиаторов с нижним подключением может быть свой собственный узел или специальный монтажный набор, позволяющий прикрепить такую батарею к стене. Если проложить трубы в пол не представляется возможным, их можно будет в дальнейшем прикрыть коробом, выполненным из гипсокартона, или плинтусом

Если проложить трубы в пол не представляется возможным, их можно будет в дальнейшем прикрыть коробом, выполненным из гипсокартона, или плинтусом.

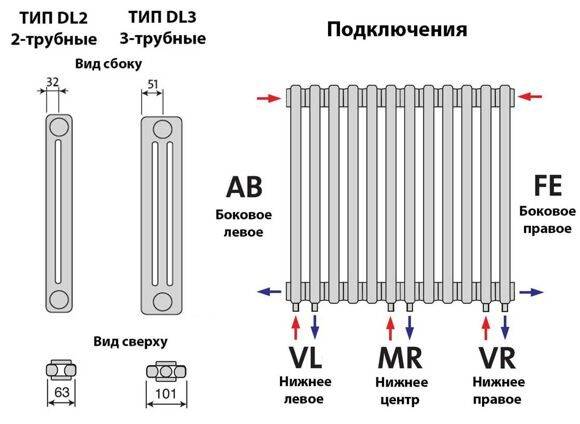

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

от низа подоконника – 100 мм;
от пола – 120 мм;
от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

Подача — в верхний патрубок.
Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

Подача — к верхнему патрубку батареи.
Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

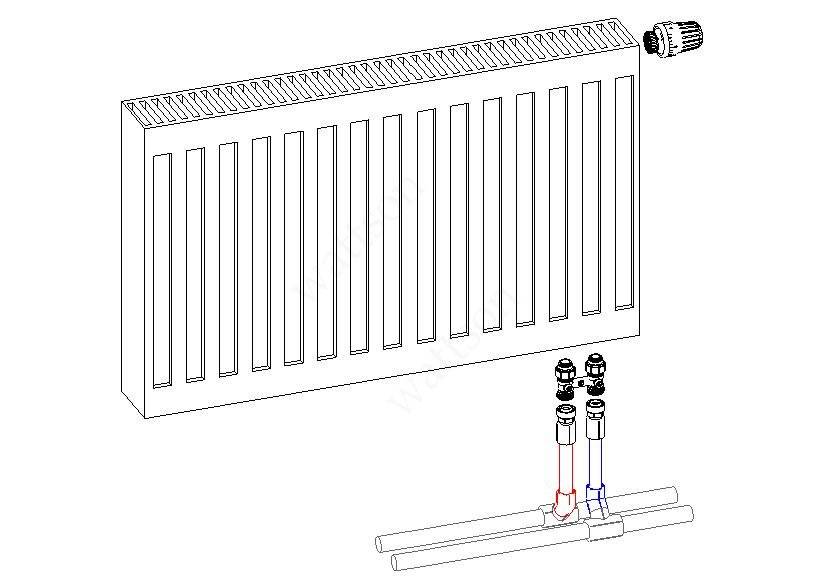

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Однотрубные и двухтрубные отопительные системы

В зависимости от количества трубопроводов системы бывают однотрубные, двухтрубные и лучевые. В однотрубной системе теплоноситель подается по одной трубе, проходит по каналам батареи, отдает часть тепла, и поступает обратно в ту же трубу. Единственным преимуществом такой системы является простота монтажа и минимальное количество расходных материалов. Благодаря этим особенностям такая схема монтажа используется при строительстве многоэтажных типовых домов. Подключение радиаторов выполняется последовательно, соответственно в удаленных от котла приборах температура теплоносителя понижается. Если подача и обратка в системе отопления выполнена одной трубой (боковое подключение радиатора отопления от вертикального стояка), регулировать температуру отдельного прибора невозможно, так как заужение или перекрытие протока повлияет на работу всех последующих батарей. Для обеспечения такой возможности требуется установка перемычки между подающей и обратной трубой.

В двухтрубных системах к каждой батарее отдельно подводят две трубы, подачу и обратку. Расход труб при этом увеличивается, однако система работает гораздо эффективнее. Подключение радиатора к двухтрубной системе отопления рекомендуется производить по диагонали, но можно применять и другие способы подключения в зависимости от расположения трубопроводов. Двухтрубная система обладает рядом преимуществ:

Может применяться естественная и принудительная циркуляция теплоносителя.
Может использоваться схема подключения отопления любой сложности, с учетом архитектурных особенностей здания.
Регулировка температуры каждого прибора выполняется отдельно и не влияет на работу системы в целом, что позволяет поддерживать разную температуру в отдельных помещениях.

Коллекторная разводка (лучевая система) предполагает подачу теплоносителя к каждой батарее (или помещению) прямо от котла. Регулировка температуры приборов осуществляется при помощи регулирующих вентилей коллектора. Такой способ разводки позволяет подключить к системе отопления полотенцесушитель или систему теплого пола независимо от батарей.

Коллектор для разводки труб системы отопления

Коллекторная разводка позволяет с высокой степень точности сбалансировать и отрегулировать систему, однако кроме преимуществ у нее есть и немало недостатков:

Дороговизна. В разы увеличивается расход трубы и требуется установка дополнительного оборудования (коллектора, гидроразделителя).
Труба укладывается в стяжку цельными отрезками, соединения в стяжке недопустимы.
Естественной циркуляции недостаточно, требуется установка циркуляционного насоса на каждый контур. Применение электрооборудования делает систему зависимой от электроснабжения.
Ограничения при выборе вида трубы. Обычно применяется металлопластиковая труба или из сшитого полиэтилена. Подключение радиатора к полипропиленовым трубам, отличающимся доступной ценой, в этом случае невозможно.

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

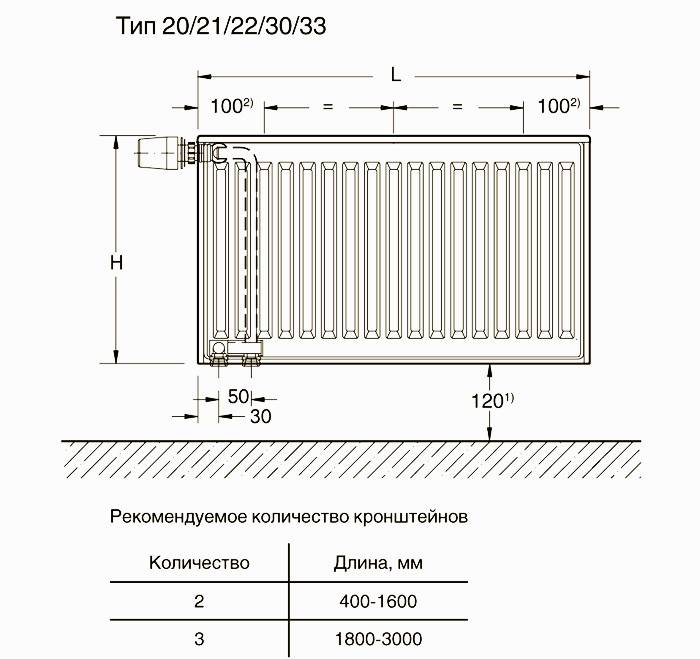

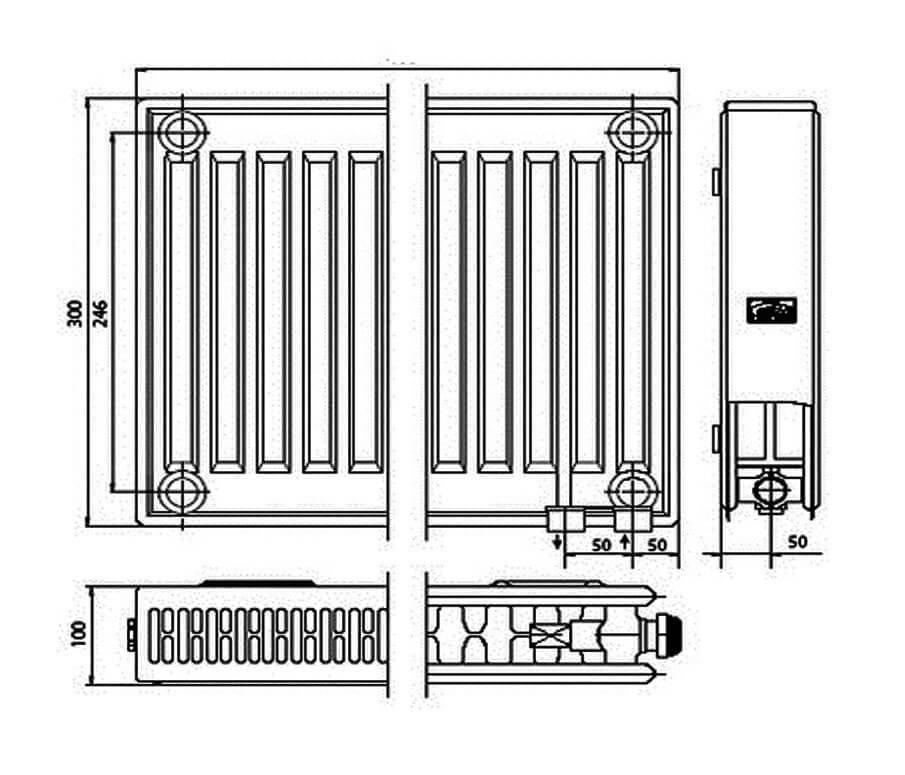

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Что еще нужно знать

Боковые присоединительные отверстия (называют еще входы, патрубки и коллекторы) могут иметь разный диаметр. Чаще всего встречаются:

G1” – один дюйм (2,54 см);
G3/4” — три четверти дюйма (1,91 см);
G1/2” – пол дюйма (1,27 см).

Это важно знать при выборе запорной и регулирующей арматуры: нужно знать, можно ли будет подключить устройство к радиатору напрямую или потребуются переходники. При подключении секционных радиаторов любого типа без переходников (футорок) не обойтись: тут в одни коллекторах резьба левая, а в других — правая

Потому для секционных радиаторов с боковым подключением выпускают специальные монтажные комплекты. Они есть для разных диаметров коллекторов и подводящих труб. Их комплектация бывает разной, но чаще всего там есть семь элементов: четыре футорки-перходника, кран «Маевского» (воздухоотводчик) с ключом и заглушка (на неиспользуемый коллектор)

При подключении секционных радиаторов любого типа без переходников (футорок) не обойтись: тут в одни коллекторах резьба левая, а в других — правая. Потому для секционных радиаторов с боковым подключением выпускают специальные монтажные комплекты. Они есть для разных диаметров коллекторов и подводящих труб. Их комплектация бывает разной, но чаще всего там есть семь элементов: четыре футорки-перходника, кран «Маевского» (воздухоотводчик) с ключом и заглушка (на неиспользуемый коллектор).

При нижнем подключении все что нужно – это узел подключения радиатора, который еще называют «мультифлекс». Внутрь его встроены два запорных шаровых крана, которые служат для отсечения теплоносителя. При необходимости просто поворачиваете миниатюрные краны и радиатор оказывается отключенным: его можно снимать.

прямой – трубы подводятся снизу;
угловой – трубы выходят из стены.

Выбирая его, важно знать расстояние между центрами патрубков (межосевое расстояние). Это значение указывается в технических данных и обычно это 80 или 50 мм

К узлу нижнего подключения радиаторов имеется набор переходников на любой вид труб. Подробнее об этих фитингах смотрите в видео.
