Чугунные трубы и их особенности
При прокладке водопровода важно учитывать такие критерии, как срок службы материала, его прочность, а также масса и диаметр. Чугунные трубопроводы использовались для прокладки водопроводов достаточно давно, и сегодня их основным конкурентом является пластик
Если сравнивать пластик и чугун, то первый вариант имеет больше преимуществ, но все же уступает второму по таким критериям, как прочность, долговечность и надёжность.
В отличие от стальных сварочных изделий, чугунные материалы имеют намного больший вес, что связано с толщиной стенок этих изделий. Чтобы повысить качество чугунного материала, в его состав добавляется смесь шаровидного графита. Это позволило повысить показатели прочности, пластичности и устойчивости материала к растрескиванию при влиянии негативных агрессивных сред.
Популярность чугуна обусловлена разнообразием его диаметров, однако даже этот фактор не способствует снижению большого веса материала. Чтобы снизить вес, производители уменьшают длину труб, вызывая неудобства создания большого количества соединений. Однако при этом упрощается процесс монтажа.
К основным преимуществам чугунных изделий относятся:
- Высокий срок службы, составляющий более 100 лет.
- Низкие показатели аварийности.
- Устойчивость к физическим и механическим нагрузкам.
- Стойкость к перепадам температур.
Зная характеристику двух вариантов металлических труб, нужно разобраться в вопросе измерения веса 1 метра изделия.
Для чего нужны расчеты параметров труб
В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.
То, что нельзя измерить, можно рассчитать
Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.
При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.
Статья по теме: Как сделать слив для душа в полу
Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.
Общие подходы или немного скучной теории
Для определения веса любого предмета достаточно умножить его объём на удельный вес. Если с удельным весом всё более-менее понятно, то объём определить труднее (если не рассматривать такие простые формы как куб). Наиболее общим принципом расчёта объёма считается принцип Гюльдена, когда площадь поперечного сечения какого-либо предмета умножают на его высоту. С высотой металлоконструкции проблем также обычно не возникает, её легко (либо почти легко) замерить непосредственно, особенно, если сечение по высоте постоянно. Так можно поступить в отношении стальных труб любого сечения и профиля, двутавров, швеллеров, уголков и т.д. Метод определения массы металлических предметов сложных и непостоянных по высоте форм рассмотрим позднее.
Как вычислить площадь поперечного сечения трубы
Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:
Sтр = ∏ х R2;
Где:
- R – внутренние радиус трубы;
- ∏ – постоянная величина 3,14.
Пример:
Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.
Параметры трубопровода
Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:
Sпр = a х b;
Где:
a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).
Как рассчитать объем воды в водопроводной системе
Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.
Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.
Геометрические параметры алюминиевых радиаторов
Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.
В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:
| Ø внутр, мм | Vвнутр 1 погонного метра трубы, л | Vвнутр 10 погонных метров трубы, л |
| 4,0 | 0,0126 | 0,1257 |
| 5,0 | 0,0196 | 0,1963 |
| 6,0 | 0,0283 | 0,2827 |
| 7,0 | 0,0385 | 0,3848 |
| 8,0 | 0,0503 | 0,5027 |
| 9,0 | 0,0636 | 0,6362 |
| 10,0 | 0,0785 | 0,7854 |
| 11,0 | 0,095 | 0,9503 |
| 12,0 | 0,1131 | 1,131 |
| 13,0 | 0,1327 | 1,3273 |
| 14,0 | 0,1539 | 1,5394 |
| 15,0 | 0,1767 | 1,7671 |
| 16,0 | 0,2011 | 2,0106 |
| 17,0 | 0,227 | 2,2698 |
| 18,0 | 0,2545 | 2,5447 |
| 19,0 | 0,2835 | 2,8353 |
| 20,0 | 0,3142 | 3,1416 |
| 21,0 | 0,3464 | 3,4636 |
| 22,0 | 0,3801 | 3,8013 |
| 23,0 | 0,4155 | 4,1548 |
| 24,0 | 0,4524 | 4,5239 |
| 26,0 | 0,5309 | 5,3093 |
| 28,0 | 0,6158 | 6,1575 |
| 30,0 | 0,7069 | 7,0686 |
| 32,0 | 0,8042 | 8,0425 |
Параметры пластиковых труб
Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.
Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.

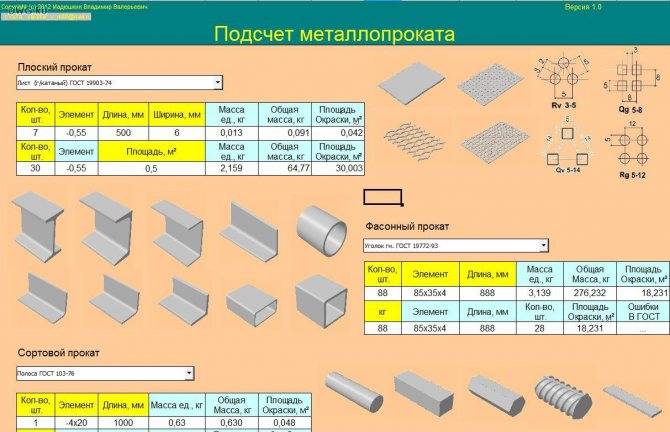

Десктопная программа для расчетов объема
| Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 м труб, кг | ||||
| Легких | Обыкновенных | Усиленных | Легких | Обыкновенных | Усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
| 15 | 21,3 | 2,35 | – | – | 1,10 | – | – |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 20 | 26,8 | 2,35 | 1,42 | – | |||
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,50 | 1,66 | 1,86 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.
Как пользоваться калькулятором:
Укажите расчитываемый газ из перечисленных вариантов в верхней части калькулятора
Задайте значение
Заполните одно из требуемых значений калькулятора
Получите результат
Нажмите кнопку «Рассчитать» или перейдите в другое поле ввода
Главная > Документ
| Информация о документе |
| Дата добавления: |
| Размер: |
| Доступные форматы для скачивания: |
Расчет количества опасного вещества, находящегося в газопроводах ИП .
В соответствии со ст. 2 и приложением 1 к Федеральному закону от 21.07.1997 года №116-ФЗ «О промышленной безопасности опасных производственных объектов», опасными производственными объектами являются сети газораспределения и сети газопотребления, на которых используется природный газ в количествах, указанных в приложении 2, а именно свыше 1 тонны.
1. Объем участка газопровода определяется по формуле:
где dвн – внутренний диаметр участка газопровода, м;
Методика расчетов в промышленности
На больших и масштабных строящихся или ремонтирующихся объектах процесс определения параметров начинают с входного контроля. Инженеры и монтажники проверяют сопроводительную документацию, сертификаты и фирменную маркировку, нанесенную на трубопрокат производителем.
Тщательная проверка партии трубного материала в момент привоза позволяет выявить потенциально возможные несоответствия и, в случае их обнаружения, аргументированно отказать поставщику в приеме некондиционных изделий
Из этих данных узнают номинальные размеры полученного материала, марку металла или тип пластика, номер партии товара, результаты проведенной изготовителем рентгеновской дефектоскопии и химический анализ выплавки, вид термической обработки и дату ТУ.
В производственных условиях замер фактической длины трубы делают при помощи мерной проволоки или рулетки. Отклонение от заявленных в заводской документации цифр в большую или меньшую сторону для продукции первого класса считается допустимым в том случае, если не превышает 15 миллиметров, для второго класса – 100 миллиметров.
Базовые данные о трубе можно получить из маркировки. Ее обычно наносят на внешнюю или внутреннюю часть изделия на небольшом расстоянии от одного из торцов. Там указывают название завода-изготовителя, номер плавки, эквивалент содержащегося углерода (для металлов), дату выпуска, номер и номинальные размерные параметры
Наружный диаметр используемых труб в промышленности сверяют по формуле:
D = L:π-2Δр-0,2 мм
В ней учитывают такие параметры, как:
- D – искомый диаметр;
- L – длина внешней окружности трубы;
- Δр – толщина материала, из которого сделана рулетка;
- 0,2 миллиметра – допустимый припуск на прилегание к поверхности измерительного инструмента.
Погрешности и отклонения фактической величины диаметра от заявленной изготовителем для продукции с сечением до 200 миллиметров допускаются в пределах 1,5 миллиметров. Для труб с большим сечением этот показатель считается нормальным, если не превышает 0,7% от цифры диаметра, указанного в документации.
Расчёт сечения
Для того чтобы сечение стальной трубы, необходимо посчитать площадь круга. При проведении такого расчёта необходимо учитывать разницу, которая возникает между величиной диаметра (поперечины) трубопроводного изделия и показателями толщины его стенок.
Внутренний диаметр трубки можно найти, если из величины наружной поперечины вычесть толщину нержавейки.
Площадь круга можно найти по следующей формуле:
S=πR², где:
S — площадь круга;
R — радиус круга;
π — число «пи».
Если использовать в расчётах данные о наружном диаметре нержавейки и толщине её стенок, то формула вычисления площади круга будет выглядеть таким образом:
S=π(D/2-T)², где:
S — площадь сечения;
D — наружный диаметр трубопроводного изделия;
π — число «пи»;
T — толщина трубных стенок.
Например, в наличии есть стальная труба, размер внешней поперечины которой равен 1 м, а толщина стенки — 0,01 м.
Применяя вышеперечисленную формулу, можно найти величину сечения нержавейки:
S=3,14 * (1 м/2–0,01 м)²=0,75 м²
Для чего нужны тщательные расчёты?
После определения цели и типа производства, необходимо установить вектор развития торговли, либо тщательно продумать ответвления по модернизации готовых конструкций. Цели всегда разные: от проведения отопления в жилых домах до создания международной или внутренней магистрали по транспортировке природных ресурсов. Исходя из нужной задачи, вычисление площади стальных труб может послужить в нескольких направлениях.
- Установка значений термодинамических параметров системы.
- Расчёт поглощения тепла в ходе химических реакций, происходящих во время транспортировки.
- Вычисление объёмов промышленных материалов и сырья для проведения операций по изготовлению магистралей.
- Проведение финансовых операций без риска издержек или ненужных затрат.
- Разведка проходимости стальных труб.
Для каких целей определяется масса труб из стали
Стальные трубы широко используются в строительной сфере. В любом проекте можно встретить информацию о том, какую массу имеет водопроводная коммуникация, проложенная в постройке. То же самое касается других трубопроводных систем и конструкций, выполненных из профильного проката. Вес водогазопроводных стальных труб вычисляется несколькими способами. Для чего еще требуется расчет данного параметра?
Вычисление веса металлических труб производится перед транспортировкой изделий
Теоретическая масса необходима для продажи, так как реализация труб осуществляется с учетом массы, а не длины. Таким образом, определение этого показателя дает возможность вычислить стоимость отдельно взятой партии.
Расчет массы данных изделий используется в строительстве для определения прочности будущей конструкции. Этот параметр позволяет узнать, какие нагрузки сможет переносить каркас, изготовленный из труб.
И, наконец, вычисление веса металлических труб производится перед транспортировкой изделий. Перевозка должна производиться на специальном грузовом оборудовании с учетом возможной нагрузки. При заключении договора, в котором указывается количество изделий и их масса, следует быть уверенными, что транспортировка будет осуществлена за одну поездку.
Знать вес труб необходимо для продажи, так как реализация материала осуществляется с учетом массы, а не длины
Таким образом, знание массы стальных труб является необходимым условием при их приобретении. Безусловно, при покупке данных деталей поштучно нет необходимости в подобном расчете. Определение веса в такой ситуации может потребоваться только для того, чтобы рассчитать реальную стоимость изделий.
Примеры проведения расчетов
Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.
Расчет объема требуемого теплоносителя
Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).
Трубы стандарта PN25 20 х 3.4 наиболее часто применяют для организации небольшого отопительного контура с последовательным подключением радиаторов. Ее внутренний диаметр равен 13.2 мм
Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.
Объем рубашки котла известен. V1 = 60 л.
В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V2 = 4 * 8 * 0.36 = 11.5 л.
Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:
V3 = π * l * d2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм3 = 12.3 л.
Таким образом, теперь можно найти общий объем:
V = V1 + V2 + V3 = 60 + 11.5 + 12.3 = 83.8 л.
На промышленных и сельскохозяйственных объектах часто устанавливают самодельные радиаторы отопления, устроенные по типу регистров. Зная размеры труб, можно вычислить их объем
Расчет объема самодельного радиатора
Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.
Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.
Вычислим внутренний диаметр:
d = 114 – 2 * 4.5 = 105 мм.
Определим площадь сечения:
S = π * d2 / 4 = 8659 мм2.
Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:
V = l * S = 8000 * 8659 = 69272000 мм3.
Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.
Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм3 = 100 * 100 * 100 = 1000000 = 106 мм3.
Поэтому V = 69272000 / 106 = 69.3 дм3 = 69.3 л.
Поэтому так как нужно будет посчитать объем труб в м3, то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.
Расчет необходимой длины ПП труб
Получить значение длины фрагмента можно с использованием обыкновенной линейки или рулетки. Незначительными изгибами и провисаниями полимерных труб можно пренебречь, так как они не приведут к серьезной итоговой ошибке.
При таком искривлении полимерных труб, их длина будет значительно больше (на 10-15%), чем протяженность участка, по которому они проложены
Для соблюдения точности гораздо важнее правильно определить начало и конец фрагмента:
- При присоединении трубы к стояку измерять длину нужно от начала горизонтального фрагмента. Не нужно захватывать примыкающую часть стояка, так как это приведет к двойному подсчету одного и того же объема.
- На входе в батарею измерять длину нужно до ее трубок захватывая краны. Они не учитываются при определении объема радиатора по его паспортным данным.
- На входе в котел измерять нужно от рубашки учитывая длину выходящих трубок.
Закругления можно измерять упрощенно – считать, что они проходят под прямым углом. Такой метод допустим, так как общий их вклад в длину труб незначителен.
При наличии схемы расположения теплого пола, рассчитать длину трубок с теплоносителем можно по плану с нанесением на него масштабной сетки
Объем теплого пола считают по метражу установленных труб.
Если данные по длине или схема отсутствуют, но известен шаг между трубками, то расчет можно провести по следующей приблизительной формуле (вне зависимости от способа укладки):
l = (n – k) * (m – k)/k
Здесь:
- n – длина участка теплого пола;
- m – ширина участка теплого пола;
- k – шаг между трубками;
- l – итоговая длина трубок.
Несмотря на малое сечение труб, которые применяют для водяного теплого пола, их общая протяженность приводит к значительному объему вмещаемого теплоносителя.
Внутренний объем погонного метра трубы в литрах — таблица
Таблица показывает внутренний объем погонного метра трубы в литрах. То есть сколько потребуется воды, антифриза или другой жидкости (теплоносителя), чтобы заполнить трубопровод. Взят внутренний диаметр труб от 4 до 1000 мм.
| Внутренний диаметр,мм | Внутренний объем 1 м погонного трубы, литров | Внутренний объем 10 м погонных трубы, литров |
|---|---|---|
| 4 | 0.0126 | 0.1257 |
| 5 | 0.0196 | 0.1963 |
| 6 | 0.0283 | 0.2827 |
| 7 | 0.0385 | 0.3848 |
| 8 | 0.0503 | 0.5027 |
| 9 | 0.0636 | 0.6362 |
| 10 | 0.0785 | 0.7854 |
| 11 | 0.095 | 0.9503 |
| 12 | 0.1131 | 1.131 |
| 13 | 0.1327 | 1.3273 |
| 14 | 0.1539 | 1.5394 |
| 15 | 0.1767 | 1.7671 |
| 16 | 0.2011 | 2.0106 |
| 17 | 0.227 | 2.2698 |
| 18 | 0.2545 | 2.5447 |
| 19 | 0.2835 | 2.8353 |
| 20 | 0.3142 | 3.1416 |
| 21 | 0.3464 | 3.4636 |
| 22 | 0.3801 | 3.8013 |
| 23 | 0.4155 | 4.1548 |
| 24 | 0.4524 | 4.5239 |
| 26 | 0.5309 | 5.3093 |
| 28 | 0.6158 | 6.1575 |
| 30 | 0.7069 | 7.0686 |
| 32 | 0.8042 | 8.0425 |
| 34 | 0.9079 | 9.0792 |
| 36 | 1.0179 | 10.1788 |
| 38 | 1.1341 | 11.3411 |
| 40 | 1.2566 | 12.5664 |
| 42 | 1.3854 | 13.8544 |
| 44 | 1.5205 | 15.2053 |
| 46 | 1.6619 | 16.619 |
| 48 | 1.8096 | 18.0956 |
| 50 | 1.9635 | 19.635 |
| 52 | 2.1237 | 21.2372 |
| 54 | 2.2902 | 22.9022 |
| 56 | 2.463 | 24.6301 |
| 58 | 2.6421 | 26.4208 |
| 60 | 2.8274 | 28.2743 |
| 62 | 3.0191 | 30.1907 |
| 64 | 3.217 | 32.1699 |
| 66 | 3.4212 | 34.2119 |
| 68 | 3.6317 | 36.3168 |
| 70 | 3.8485 | 38.4845 |
| 72 | 4.0715 | 40.715 |
| 74 | 4.3008 | 43.0084 |
| 76 | 4.5365 | 45.3646 |
| 78 | 4.7784 | 47.7836 |
| 80 | 5.0265 | 50.2655 |
| 82 | 5.281 | 52.8102 |
| 84 | 5.5418 | 55.4177 |
| 86 | 5.8088 | 58.088 |
| 88 | 6.0821 | 60.8212 |
| 90 | 6.3617 | 63.6173 |
| 92 | 6.6476 | 66.4761 |
| 94 | 6.9398 | 69.3978 |
| 96 | 7.2382 | 72.3823 |
| 98 | 7.543 | 75.4296 |
| 100 | 7.854 | 78.5398 |
| 105 | 8.659 | 86.5901 |
| 110 | 9.5033 | 95.0332 |
| 115 | 10.3869 | 103.8689 |
| 120 | 11.3097 | 113.0973 |
| 125 | 12.2718 | 122.7185 |
| 130 | 13.2732 | 132.7323 |
| 135 | 14.3139 | 143.1388 |
| 140 | 15.3938 | 153.938 |
| 145 | 16.513 | 165.13 |
| 150 | 17.6715 | 176.7146 |
| 160 | 20.1062 | 201.0619 |
| 170 | 22.698 | 226.9801 |
| 180 | 25.4469 | 254.469 |
| 190 | 28.3529 | 283.5287 |
| 200 | 31.4159 | 314.1593 |
| 210 | 34.6361 | 346.3606 |
| 220 | 38.0133 | 380.1327 |
| 230 | 41.5476 | 415.4756 |
| 240 | 45.2389 | 452.3893 |
| 250 | 49.0874 | 490.8739 |
| 260 | 53.0929 | 530.9292 |
| 270 | 57.2555 | 572.5553 |
| 280 | 61.5752 | 615.7522 |
| 290 | 66.052 | 660.5199 |
| 300 | 70.6858 | 706.8583 |
| 320 | 80.4248 | 804.2477 |
| 340 | 90.792 | 907.9203 |
| 360 | 101.7876 | 1017.876 |
| 380 | 113.4115 | 1134.1149 |
| 400 | 125.6637 | 1256.6371 |
| 420 | 138.5442 | 1385.4424 |
| 440 | 152.0531 | 1520.5308 |
| 460 | 166.1903 | 1661.9025 |
| 480 | 180.9557 | 1809.5574 |
| 500 | 196.3495 | 1963.4954 |
| 520 | 212.3717 | 2123.7166 |
| 540 | 229.0221 | 2290.221 |
| 560 | 246.3009 | 2463.0086 |
| 580 | 264.2079 | 2642.0794 |
| 600 | 282.7433 | 2827.4334 |
| 620 | 301.9071 | 3019.0705 |
| 640 | 321.6991 | 3216.9909 |
| 660 | 342.1194 | 3421.1944 |
| 680 | 363.1681 | 3631.6811 |
| 700 | 384.8451 | 3848.451 |
| 720 | 407.1504 | 4071.5041 |
| 740 | 430.084 | 4300.8403 |
| 760 | 453.646 | 4536.4598 |
| 780 | 477.8362 | 4778.3624 |
| 800 | 502.6548 | 5026.5482 |
| 820 | 528.1017 | 5281.0173 |
| 840 | 554.1769 | 5541.7694 |
| 860 | 580.8805 | 5808.8048 |
| 880 | 608.2123 | 6082.1234 |
| 900 | 636.1725 | 6361.7251 |
| 920 | 664.761 | 6647.6101 |
| 940 | 693.9778 | 6939.7782 |
| 960 | 723.8229 | 7238.2295 |
| 980 | 754.2964 | 7542.964 |
| 1000 | 785.3982 | 7853.9816 |
Если у вас специфическая конструкция или труба, то в формуле выше показано как вычислить точные данные для правильного расхода воды или иного теплоносителя.
Расчет онлайн
https://youtube.com/watch?v=ZmYg285gv2Q
Способы расчета удельного веса
- длины;
- высоты, ширины или диаметра;
- толщины стенок.
Поэтому указывается как масса объема (в м. кв.) профильной или цилиндрической формы, наполненной однородной сталью с необходимой плотностью (в кг/м. куб.). Длина трубы при определении ее удельной массы равняется один метр. Для стального трубопроката, при любых расчетах, плотность состава, из которого он сделан, постоянно принимается за величину 7850кг/м. куб. Чтобы определить вес одного метра стальной трубы (удельный вес) выбирают один из таких способов:
- по расчетным формулам;
- при помощи таблиц, где искомые данные указаны для стандартных размеров трубного проката.
В любом случае полученные данные являются только теоретическим расчетом. Это объясняется следующими причинами:
- при расчетах часто приходится округлять рассчитанные значения;
- при расчетах форма трубы подразумевается геометрически правильной, то есть, не учитываются наплывы металла на сварочном стыке, закругления в углах (для профильного проката), уменьшение или превышение размеров относительно типовых в пределах допустимых ГОСТ;
- плотность разных марок стали отличается от 7850 кг/м. куб. и для многих сплавов разница довольно значительна при определении веса большого количества трубной продукции.
При помощи специальных таблиц определяют максимально приближенный теоретический показатель удельного веса трубопроката, так как при их составлении использовались сложные математические формулы, которые максимально учитывали технологию производства и геометрию изделий. Чтобы воспользоваться данным вариантом расчета, вначале по имеющимся данным о трубопрокате определяют его тип. После находят в справочной литературе соответствующую этому металлопрокату таблицу или ГОСТ на этот сортамент.
Табличный вариант расчета хорош тем, что он не требует выполнения каких-то расчетов, что исключает при вычислениях вероятность допущения математической ошибки. Но этот способ подразумевает наличия специальной литературы. Наиболее универсальный вариант – это использование математических формул. Этот способ можно применять в любых условиях, даже, так сказать «полевых», вдали от возможностей и благ цивилизации.
Определение удельного веса трубы по формулам
Как уже выше говорилось, в основе расчета находится определение объема сырья, израсходованного для производства одного метра трубопроката. Затем данную величину нужно умножить на плотность состава (в случае со сталью на 7850кг/м3). Искомый объем определяют таким способом:
- Рассчитывают объем части трубы длиной в один метр по ее внешним размерам. Для чего определяют площадь сечения трубы, которую умножают на длину, в нашем случае на 1 метр.
- Рассчитывают объем полой части трубы длиной 1 метр. Для чего вначале определяют размеры полости (для круглого изделия внутренний диаметр рассчитывают, вычитая от внешнего диаметра двойную толщину стенки, а для профильного трубопроката – определяют высоту и ширину внутреннего диаметра, вычитая двойную толщину от внешних размеров). После, по полученным результатам делают расчет, аналогичный указанному в первом пункте.
- В конце, от первого результата вычитают второй, это и является объемом трубы.
Все подсчеты делаются только после перевода исходных показателей в килограммы и метры. Определение объема круглого и цилиндрического сечения труб происходит по такой формуле:
V = RхRх3,14хL, где:
- V – объем;
- R – радиус;
- L – длина.
Еще одна несложная формула, но уже для стальных круглых труб:
Вес =3.14х(D – T)хTхLхP, где:
- D – внешний диаметр;
- T – толщина стенки;
- L – длина;
- P – плотность стали.
данные нужно перевести в миллиметры
Удельный вес = (A–T)хTх0.0316
Для прямоугольных труб:
Удельный вес = (A+B–2хT)хTх0.0158
То есть, чтобы определить точный вес материала можно использовать специальные таблицы, где указана масса труб с учетом сечения, диаметра и иных показателей. Если под рукой нет этой таблицы, то всегда можно использовать специальный калькулятор, где для расчета искомых величин достаточно только ввести необходимые данные, такие как толщину стенок и тип сечения конструкции. Каким образом определять удельную массу каждый выбирает сам.
https://youtube.com/watch?v=z4AjL8HmOcw
А если сечение трубы не круглое?
Все формулы и расчеты, описанные ранее, рассматривают исключительно трубы с круглым сечением. Действительно, в современном строительстве чаще всего используются именно такие конструкции. Однако существуют трубопроводы с:
- прямоугольным;
- овальным;
- трапециевидным сечением и т. п.
Для расчета таких нестандартных труб рекомендуется использовать ряд простых формул. Так, площадь квадратного или прямоугольного сечения определяется как произведение длины и ширины. Умножив площадь на длину отрезка трубы, можно вычислить объем трубы. Чтобы найти площадь поверхности трубы прямоугольного сечения, следует перемножить длину отрезка трубы и периметр сечения. Периметр, как известно, это сумма всех сторон прямоугольника.
Трубы с прямоугольным или трапециевидным сечением чаще всего применяются при создании дымоходов и канализационных систем. Для расчета основных параметров таких труб используют несколько простых формул
Периметр трапеции также вычисляется как сумма всех ее сторон. Умножаем эти данные на длину отрезка трубы и получаем площадь поверхности трубы. Чтобы рассчитать объем трубы с трапециевидным сечением, нужно сначала найти площадь трапеции. Она рассчитывается как произведение полусуммы ее оснований и высоты:
S=0,5(A+B)H, где:
- А и В — длина оснований трапеции, т. е. ее параллельных сторон;
- Н — высота трапеции, т. е. перпендикуляр, проведенный от одного основания к другому.
Умножив площадь трапециевидного сечения на длину отрезка трубы, получаем ее объем.
Чтобы рассчитать параметры трубы с овальным сечением, действуют примерно так же. Вычисляют длину окружности овала, а также его площадь. Умножив длину окружности на длину отрезка трубы, получим поверхности трубы. Произведение площади овального сечения и длины отрезка трубы даст значение объема трубы.
Овал имеет две оси: большую и малую. Длина окружности овала (или эллипса) рассчитывается как произведение числа «пи» на сумму длин его полуосей:
L=πХ(А+В), где:
- ∏ — постоянное число «пи», равное 3,14;
- А и В — длина полуосей овала.
Площадь овала рассчитывается как произведение его полуосей и числа «пи»:
S=πАВ.
Чтобы избежать сложных расчетов, можно воспользоваться многочисленными он-лайн калькуляторами, которые позволяют рассчитать параметры труб самых разных конфигураций.
Определение диаметра трубного материала
Для уточнения диаметра трубы, используемой в процессе ремонтно-монтажных работ, сначала измеряют ее окружность. Для этого подходит обыкновенная швейная сантиметровая лента. Если под рукой ее нет, трубу просто обматывают плотной ниткой, веревкой или шпагатом, а потом прикладывают фрагмент к линейке и узнают его длину.
Внешний диаметр трубы можно измерить самой обыкновенной рулеткой или канцелярской линейкой. Однако, эти способы уместны там, где к точности параметров предъявляются минимальные требования. Для более верных расчетов (вплоть до десятых миллиметра) лучше воспользоваться штангенциркулем. Правда, этот вариант замера актуален только для изделий с небольшим сечением
С целью последующих точных расчетов используют элементарную математическую формулу определения длины окружности:
L=πD
(L — обозначает длину внешней окружности круга; π — является постоянным числом «пи», имеющим во всех случаях одинаковое значение – 3,14 (для максимально точных расчетов во внимание принимаются до восьми цифр, стоящих после запятой); D — символизирует диаметр окружности круга). Чтобы корректно высчитать внешний диаметр уравнение преобразовывают в формулу D=L/π и производят все необходимые вычисления
Чтобы корректно высчитать внешний диаметр уравнение преобразовывают в формулу D=L/π и производят все необходимые вычисления.
Точные данные о внутреннем и внешнем диаметре трубы позволяют детально рассчитать фактическую пропускную способность трубопровода, его прочность и устойчивость к эксплуатационным нагрузкам
Для выяснения размера внутреннего диаметра круга в первую очередь замеряют толщину стенок трубного материала, а затем это значение, умноженное на 2, вычитают из числа, определяющего внешний диаметр изделия.
Замер параметров в сложных условиях
Если подлежащая обмеру труба труднодоступна, используют метод копирования и прикладывают к детали подходящий измерительный инструмент или предмет с уже известными параметрами, например, спичечный коробок.
Затем необходимую область фотографируют и все остальные вычисления совершают, ориентируясь на снимок. Полученные величины потом переводят в реальные параметры трубопроката с учетом масштаба сделанной съемки.
Нюансы замера диаметра труб для теплосистемы
В процессе обустройства отопительного комплекса диаметр труб определяют максимально правильно и точно. От корректности этих данных будет зависеть последующая эффективность работы всей системы и ее способность к производству необходимого количества обогрева.
Трубный материал, предназначенный для обустройства греющей системы, должен четко соответствовать заявленному диаметру. Слишком узкая арматура не выдержит активной циркуляции греющего элемента и быстро износится, а чрезмерно широкая будет терять тепло и не сможет должным образом отопить помещение
К трубам, смонтированным для отопления жилых или промышленных помещений, предъявляют особые требования. От них ждут высокой эксплуатационной устойчивости и способности выдерживать давление теплоносителя.
При использовании элементов не соответствующего диаметра выполнение этой задачи становится крайне затруднительным. В результате возникает значительная теплопотеря, и в квартире, доме, офисе или рабочем цеху становится холодно и некомфортно.
