Как сделать правильный выбор?
Так на что же обратить внимание при выборе ВЭУ? Не стоит считать, что самый дорогой и импортный ветрогенератор будет самым лучшим. Исходить, в первую очередь, нужно не из цены, а из ваших потребностей
Перед тем, как сделать покупку, посчитайте, сколько электроэнергии вы планируете расходовать.
Понятно, что выбирать нужно ту модель, которая способна вырабатывать нужное вам количество энергии. Однако будьте внимательны. Каждый ветрогенератор рассчитан на определенную скорость ветра. Это означает, что заявленную производителем мощность он способен выдавать именной при той скорости, которая указана в инструкции к нему.
Если максимальную мощность ВЭУ развивает при скорости ветра 10 -12 м/с, а в вашей местности средний показатель не превышает 4−5 м/с, то не стоит ожидать, что устройство будет вырабатывать заявленное количество электроэнергии. В итоге вы заплатите лишние деньги за то, чего не получите.
Мощность ветрогенератора находится в прямой зависимости от диаметра колеса, образованного лопастями. С погрешностью 20% ее можно рассчитать по формуле: квадрат диаметра помножить на куб средней скорости ветра и разделить полученное значение на 7000. То есть при диаметре колеса, равном двум метрам и средней скорости ветра в вашей местности 3 м/с вы получите около 0,015 кВт электроэнергии. Если же диаметр увеличить в два раза, то ветрогенератор при той же скорости ветра будет выдавать в 4 раза больше электроэнергии — 0,6 кВт. Таким образом, при прочих одинаковых характеристиках, более производителен ветряк с большим размером лопастей.
Не менее важно при выборе ветрогенератора обращать внимание на ёмкость аккумулятора. Если вы живете не в прибрежной зоне, то штиль в вашей местности — явление нередкое. В этом случае система будет работать именно от аккумулятора
А он имеет свойство разряжаться. Поэтому желательно, чтобы помимо него имелся резервный источник энергии
В этом случае система будет работать именно от аккумулятора. А он имеет свойство разряжаться. Поэтому желательно, чтобы помимо него имелся резервный источник энергии.
С этой целью можно приобрести установку сразу с солнечными батареями, или же подключить ветряк к сети. В этом случае он будет лишь компенсировать недостаток электроэнергии в случае необходимости.
Сколько же энергии нужно среднестатистической семье?
- В городской квартире будет достаточно 0,5 кВт. Чтобы было понятнее, счетчик в этом случае будет показывать 360 кВт•ч.
- Ветряк мощностью 5 кВт может обеспечить такое количество энергии даже в том случае, если скорость ветра невелика.
- Если же в квартире постоянно работает какой-либо отопительный прибор, то тот же ветрогенератор сможет обеспечить его работу только при такой скорости ветра, которая возможна лишь у береговой линии.
Расчет мощности ветрогенератора для дома или дачи
Для расчета номинальной мощности ветрогенератора для организации электроснабжения частного дома или загородной недвижимости предлагаем воспользоваться следующими принципами
Для выбора ветрогенерирующей электроустановки требуется как можно более точно определить наиболее постоянное направление и среднюю скорость ветра в месте предполагаемого монтажа оборудования. При этом необходимо понимать, что лопасти ветрогенератора начинают вращение при скорости ветра от 2 м/с. Наиболее максимальный коэффициент полезного действия (КПД) установки достигается при скорости ветра 9 – 12 м/с.
Для обеспечения электроэнергией небольшого загородного дома необходим генератор с номинальной мощностью не менее 1 кВт час, вырабатываемых при скорости ветра порядка 8 м/c.
Мощность ветрогенерирующей электроустановки во многом зависит от скорости ветра и диаметра рабочего винта.
Для расчета эксплуатационных характеристик ветряка для небольшого загородного дома можно воспользоваться следующими формулами:
Рассчет ветрогенератора по площади вращения
P = 0,6*S*V3,
Где
S – Площадь (м2), перпендикулярная относительно направления ветра;
V – Скорость ветра (метров в секунду).
P – Мощность генератора, кВт
Р = D2*V3/7000,
Где
D – Диаметр винта (метров);
V – Скорость ветра (метров в секунду).
P – Мощность генератора, кВт
Более сложный расчет с учетом плотности воздушного потока
Более точный расчет можно сделать по следующей формуле:
P = ξ • π • R2 • 0,5 • V3 • ρ • ηред • ηген
Где,
ξ – коэффициент использования энергии ветра (в номинальном режиме для быстроходных ветряков достигает максимум ξmax = 0,4 ÷ 0,5), безмерная величина
R – радиус ротора, единица измерения – м
V – скорость воздушного потока, единица измерения – м / с
ρ – плотность воздуха, единица измерения – кг/м3
ηред – КПД редуктора, единица измерения – проценты
ηген – КПД генератора, единица измерения – проценты
Из реальной жизни практический расчет мощности ветрогенератора.
Эту формулу можно встретить на многих форумах и сайтах по ветрогенераторам. Для проверки формулы я хочу сравнить реальные данные двух ветрогенераторов небольшой мощности с почти одинаковыми по площади винтами, но один горизонтальный, а второй вертикальный.
На фото два реальных самодельных ветрогенератора, первый горизотальный трехлопастной с диаметром винта 1,5м., второй вертикальный шириной 1м высотой 1,8м. Не считая данные сразу напишу что мощность горизонтального на ветру 10м/с около 90 ватт, и вертикального 60ватт. КИЭВ первого так-как лопасти сделаны на глазок наверно 0,3 , а второго вертикального вроде хорошо сделанного 0,2. Теперь вычислим площадь винта ометаемую ветром, для первого это 1,76м, для второго вертикального 1,8м. значит для горизонтального 0,6*1,76*10*10*10=1056*0,3*0,8-20%=202ватт. значит для вертикального 0,6*1,8*10*10*10=1080*0,2*0,8-20%=138ватт. Получились вот такие теоретические данные, но зная реальные становится становится понятно что КИЭВ обоих ветрогенераторов и КПД их генераторов далек от хороших показателей. В таком случае для большинства самодельных генераторов, которые делаются на глазок без расчетов можно смело скидывать еще 50% и получить в итоге реальную ожидаемую мощность от ветроустановки с ветроколесом определенной площади.
Как рассчитать правильно
На КПД ветрового генератора оказывает значительное влияние аэродинамические характеристики устанавливаемых на него лопастей, поэтому перед их изготовлением, производятся специальные расчеты. В результате проведения таких расчетов, изделия проверяются на соответствие полученных результатов требуемым параметрам и прочим требованиям, предъявляемым к ним.
Ветер оказывает воздействие на лопасти генератора и эта сила, или иными словами – напор, действует по направлению воздушного потока. В свою очередь, перпендикулярно к силе напора действует подъемная сила, именно которая и работает в ветровых генераторах с горизонтальной осью вращения (показано на ниже приведенной схеме).
При расчете геометрических размеров лопасти определяется ширина ее хорды и угол ее установки, на схеме β, на всей протяженности элемента устройства.
При проведении расчетов используется метод конечных элементов, суть которого заключается в том, что лопасть рассматривается как совокупность отдельных элементов, входящих в ее состав.
Сила напора ветровых потоков направлена против движения лопасти (на схеме названа «истинным ветром») и на диаграмме разложена на вектора — «скорость ветра» и «окружная скорость». Окружная скорость обеспечивает движение лопастей в плоскости вращения, при этом подъемная сила оказывает воздействие именно в этом направлении.
Сила напора и подъемная сила, определяют производительность ветрового генератора (формула приведена в разделе «Основные характеристики») и зависят от коэффициента подъемной силы, а также коэффициента лобового сопротивления. Кроме этого, данные коэффициенты, находятся в прямой зависимости от геометрического профиля лопасти и угла между линией ее хорды и направлением воздушного потока.
Линия хорды– самая длинная линия при рассмотрении ее сечения, от носка лопасти до ее задней кромки.
Угол между линией хорды и направлением воздушного потока (набегающий поток) называется углом атаки (угол α).
Коэффициенты подъемной силы и лобового сопротивления определены экспериментальным путем и занесены в специальные журналы (атласы). График зависимости подъемной силы от угла атаки (формы лопасти), выглядит следующим образом:
Наилучшие аэродинамические показатели имеют подобные элементы, обладающие углом α (углом атаки) равным значению – 5.
Еще одним важным параметром, при расположении элементов, является угол их установки (угол β), который определяется по формуле:
где:
R – радиус наружного круга вращения;
r – радиус вращения, без учета комля и и прикомлевой части;
Z – быстроходность кончика данного элемента устройства.
Ширина лопасти (размер «b») это также важный параметр, требующий соответствующего расчета
Наиболее важной частью является наружная, что обусловлено кольцом ветра и площадью охвата, с которым эта часть устройства работает
Расчет выполняется по формуле:
где:
R – наружный радиус вращения;
r – внутренний радиус вращения, без учета комля и и прикомлевой части;
Z – быстроходность кончика.
i – количество лопастей.
Из данной формулы видно, что:
- Ширина обратно пропорциональна внутреннему радиусу ее вращения, и что, в свою очередь говорит о том, что наиболее оптимальной формой, является форма треугольника;
- Ветровой генератор с малым количеством лопастей должен иметь более широкие лопасти;
- Увеличение быстроходности снижает их ширину.
Быстроходность с показателем «5», является наиболее оптимальной, что позволяет снизить потери установки при максимальном количестве лопастей. На приведенном ниже рисунке, указано, как количество однотипных элементов, установленных на ветровом генераторе, влияет на его быстроходность:
Высокая быстроходность позволяет увеличить КПД ветровых генераторов, при этом негативными факторами, при эксплуатации подобных устройств, будут:
- Повышенный уровень производимого шума;
- Вибрация, при использовании одной или двух лопастей;
- Повышенная эрозия кромок;
- Трудности старта при малых потоках ветра.
Для снижения уровня шума кончики лопастей делают заостренной формы, а для облегчения старта, основания изготавливаются несколько шире, чем размер «b».
Как устроены мощные промышленные ветрогенераторы?
Существующие ныне мощные ветрогенераторы имеют практически одинаковую конструкцию. За основу взят горизонтальный ротор с крыльчаткой. Большие размеры лопастей создают высокую площадь сопротивления потоку ветра, поэтому обычно устанавливается по три лопасти. Масса таких установок очень велика — одна из величайших установок Enercon E-126 весит 6000 т. При таких параметрах требуется достаточно сильный и ровный ветер.
Для старта вращения используются специальные электродвигатели. Большинство моделей не имеет устройства наведения, обходятся установкой на преобладающем направлении потока. Обычное место использования — степные или пустынные регионы, прибрежные или шельфовые районы с постоянными и ровными ветрами.
Конструкция мощного ветрогенератора состоит из следующих элементов:
опорная башня. У образцов меньших размеров это мачта. Башня имеет коническую форму, способствующую большей устойчивости и равномерному распределению нагрузок. Изготавливается на месте путем последовательной заливки бетоном соответствующей опалубки. В основании имеется мощная бетонная площадка, являющая цоколем фундамента, обеспечивающего неподвижность и устойчивость
гондола. Это камера, внутри которой расположены генераторный отсек, устройства передачи вращения. К ней же присоединяется ротор, конструктивно являющийся продолжением гондолы и образуюший вместе с ней обтекаемую форму. Внешняя часть ротора состоит из хаба и лопастей. Хаб — это центральный обтекатель, установленный на валу генератора и служащий для присоединения лопастей. Гондола имеет возможность вращения вокруг башни для установки на ветер, для чего используется асинхронный электродвигатель и зубчатая передача, опоясывающая всю верхнюю часть башни. Возможность вращения имеется не у всех моделей, для шельфовых ветряков, работающих на потоках двух противоположных направлений, эта функция необязательна.
генератор турбины представляет собой устройство кольцевого типа. Ротор турбины конструктивно объединен с ротором генератора, это снижает потери и уменьшает материалоемкость
Для подобных конструкций принципиально важно в максимальной степени исключить узлы передачи вращения, взамен применяя единые цельные элементы.
Лопасти изготавливаются из специального композитного волокна с включениями стали. В зависимости от размеров они изготавливаются целиком или набираются из отдельных частей. Устройство лопастей предусматривает возможность изменения профиля или угла поворота, позволяя регулировать аэродинамику в соответствии с режимом ветрового потока.
В зависимости от размеров, фирмы-изготовителя и назначения ветряка, могут иметься какие-либо изменения в конструкции, дополнения или иные особенности, присущие только данной модели.
Расчет ветрогенератора
Для того чтобы правильно рассчитать номинальную мощность ветряного генератора, необходимо соблюдать определенные правила.
Перед выбором ветрогенератора необходимо определить скорость и направление ветра, наиболее характерные в месте предполагаемого монтажа. Следует помнить, что вращение лопастей начинается при минимальной скорости ветра 2 м/с. Максимального КПД удается достичь, когда этот показатель достигает значения от 9 до 12 м/с. То есть, для того чтобы обеспечить электричеством небольшой загородный дом, потребуется генератор с минимальной мощностью 1 кВт/ч и ветер со скоростью не менее 8 м/с.
Скорость ветра и диаметр винта оказывают непосредственное влияние на мощность, вырабатываемую ветряной электроустановкой. Точно рассчитать эксплуатационные характеристики той или иной модели возможно с помощью следующих формул:
- Расчеты в соответствии с площадью вращения выполняются следующим образом: P = 0,6 х S х V3, где S – площадь, перпендикулярная направлению ветра (м2), V – скорость ветра (м/с), Р – мощность генераторной установки (кВт).
- Для расчетов электроустановки по диаметру винта применяется формула: Р = D2 х V3/7000, в которой D является диаметром винта (м), V – скорость ветра (м/с), Р – мощность генератора (кВт).
- При более сложных вычислениях учитывается плотность воздушного потока. Для этих целей существует формула: P = ξ х π х R2 х 0,5 х V3 х ρ х ηред х ηген, где ξ является коэффициентом использования ветровой энергии (безмерная величина), π = 3,14, R – радиус ротора (м), V – скорость воздушного потока (м/с), ρ – плотность воздуха (кг/м3), ηред – КПД редуктора (%), ηген – КПД генератора (%).
Таким образом, электроэнергия, производимая ветрогенератором, возрастает количественно в кубическом соотношении с повышающейся скоростью ветрового потока. Например, при повышении скорости ветра в 2 раза, выработка ротором кинетической энергии возрастет в 8 раз.
При выборе места установки ветрогенератора необходимо отдавать предпочтение участкам без больших построек и высоких деревьев, которые создают преграду для ветра. Минимальное расстояние от жилых домов составляет от 25 до 30 метров, в противном случае шум во время работы будет создавать неудобства и дискомфорт. Ротор ветряка должен быть расположен на высоте, превышающей ближайшие постройки не менее чем на 3-5 м.
Если подключение загородного дома к общей сети не планируется, в этом случае можно воспользоваться вариантами комбинированных систем. Работа ветряной установки будет значительно эффективнее при использовании ее совместно с дизель-генератором или солнечной батареей.
Схемы работы ветрогенераторов
Вариантов работы ветрогенератора может быть несколько:
- Автономная работа ветрогенератора.
Автономная работа ветрогенератора
- Такая совместная работа считается очень надежным и эффективным способом автономного электроснабжения. При отсутствии ветра, работают солнечные батареи. Ночью, когда не работают солнечные батареи, аккумулятор заряжается от ветровой установки.

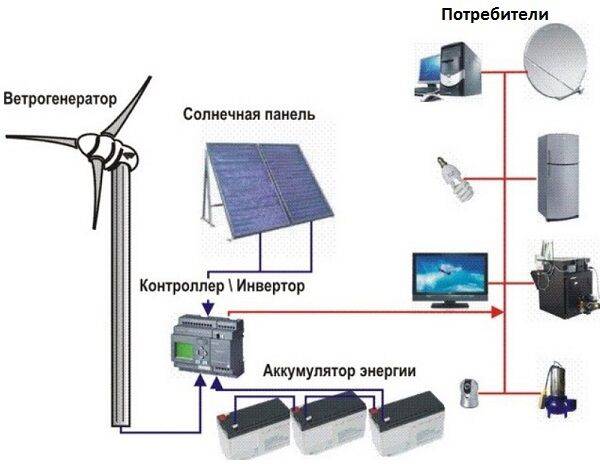

Параллельная работа ветрогенератора с солнечными панелями
- Ветрогенератор также может работать параллельно с электросетью. При избытке электроэнергии, она поступает в общую сеть, а при недостатке ее потребители электроэнергии работают от общей электросети.
Параллельная работа ветрогенератора с электросетью
Ветряные генераторы могут прекрасно работать с любыми видом автономного электроснабжения и общей электросетью. Создавая при этом единую систему энергоснабжения.
Выбор материала
Для изготовления лопастей используются различные материалы, главными требованиями, предъявляемые к ним, являются следующие:
- Прочность – способность выдерживать постоянные нагрузки, обусловленные воздействием ветровых потоков;
- Малый вес – увеличивает срок службы узлов и механизмов аппарата (подшипники, растяжки и т.д.);
- Стойкость по отношению к атмосферным явлениям (осадки, солнечный свет, температура окружающего воздуха).
Всем, выше перечисленными требованиям, соответствуют: стекловолокно, композитные материалы, пластик и легкие металлы (алюминий, титан и прочие).
Выбор материала осуществляет производитель, в соответствии с экономической целесообразностью, наличием материала на соответствующем рынке, а также трудоемкости его обработки в процессе выполнения работ.
Все ли ветрогенераторы одинаковы?
Несмотря на то, что принцип работы всех ветряков примерно одинаков, существует множество классификаций этих источников энергии. Если рассматривать именно устройства для дома, то наибольшее значение имеют материалы, используемые для изготовления лопастей, их количество, направление оси вращения по отношению к земной поверхности, а также шаговый признак винта. Рассмотрим коротко каждый из видов. Большинство существующих на сегодняшний день ВЭУ (ветроэнергетическая установка) можно отнести к одно-, двух-, трех- или многолопастными. Небольшая часть наиболее современных устройств лопастей не содержит вообще, а ветер в них улавливает так называемый «парус», с виду напоминающий тарелку. За ним располагаются поршни, приводящие в работу гидросистему, а уже она и вырабатывает электрический ток. КПД таких установок выше, чем у всех остальных. В отношении лопастных систем тенденция такова: чем меньше лопастей, тем больше энергии вырабатывает генератор.
Разновидности ветрогенераторов
Ветрогенераторы, как уже отмечалось выше, могут отличаться не только количеством лопастей, но и материалами, которые применяются для их изготовления. Лопастная система может быть жесткой, изготовленной из металлов или стеклопластика, а может — парусной, более дешевой, но менее практичной. Если сравнивать ВЭУ по шаговому признаку винта, то более надежными являются устройства, у которых шаг фиксирован. Существуют ветряки и с изменяемым шагом, способные менять скорость вращения, но их громоздкая конструкция влечет за собой дополнительные расходы на установку и обслуживание такой системы.
Наиболее разнообразны конструкции ветряков, если рассматривать их с точки зрения направления оси вращения относительно земли.
Устройства, лопасти которых вращаются относительно вертикальной оси, в свою очередь, можно разделить на несколько типов.
- Ветрогенераторы Савониуса представляют собой несколько половинок полых внутри цилиндров, посаженных на вертикальную ось. Основное их преимущество — способность вращаться независимо от скорости и направления ветра. Существенный недостаток заключается в способности использовать энергию ветра лишь на треть.
- Ротор Дарье — это система из двух или более лопастей, представляющих собой плоские пластины. Такое устройство несложно изготовить, но получить много энергии с его помощью не получится. Кроме того, для запуска такого ротора нужен дополнительный механизм.
- Геликоидный ротор, благодаря специально закрученным лопастям, обладает равномерным вращением. Устройство долговечно, но, в силу сложности конструкции, дорого.
- Многолопастные ветрогенераторы с вертикальной осью вращения — самый эффективный вариант в своей группе.
Ветряки с горизонтальной осью вращения также имеют свои достоинства и недостатки. Главный их плюс — высокий КПД. Среди недостатков таких конструкций стоит отметить необходимость улавливать направление ветра при помощи флюгера и изменение эффективности в зависимости от направления ветра. В связи с этим горизонтальные установки наиболее уместны на открытой местности. Там же, где лопасти будут заслонены от ветра строениями, деревьями или, например, холмами, лучше установить ВЭУ другой конструкции.
К тому же, такой ветрогенератор дорог, а появление его в окрестностях точно не вызовет большого восторга у ваших соседей. Лопасти его запросто могут сбить летящую птицу и сильно шумят.
Какие еще бывают ветроэнергетические установки? Ну конечно же, наши, отечественные и импортные. Среди последних лидируют европейские, китайские и североамериканские агрегаты. Вместе с тем, наличие на рынке отечественных ветрогенераторов не может не радовать.
Свежие записи
Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле
Цена таких устройств определяется, в первую очередь, их мощностью и наличием дополнительных элементов, например, солнечных батарей и колеблется в очень широких пределах — от нескольких десятков до нескольких сотен тысяч рублей.
Расчет ветрогенератора
Для того чтобы правильно рассчитать номинальную мощность ветряного генератора, необходимо соблюдать определенные правила.
Перед выбором ветрогенератора необходимо определить скорость и направление ветра, наиболее характерные в месте предполагаемого монтажа. Следует помнить, что вращение лопастей начинается при минимальной скорости ветра 2 м/с. Максимального КПД удается достичь, когда этот показатель достигает значения от 9 до 12 м/с. То есть, для того чтобы обеспечить электричеством небольшой загородный дом, потребуется генератор с минимальной мощностью 1 кВт/ч и ветер со скоростью не менее 8 м/с.
Скорость ветра и диаметр винта оказывают непосредственное влияние на мощность, вырабатываемую ветряной электроустановкой. Точно рассчитать эксплуатационные характеристики той или иной модели возможно с помощью следующих формул:
- Расчеты в соответствии с площадью вращения выполняются следующим образом: P = 0,6 х S х V3, где S – площадь, перпендикулярная направлению ветра (м2), V – скорость ветра (м/с), Р – мощность генераторной установки (кВт).
- Для расчетов электроустановки по диаметру винта применяется формула: Р = D2 х V3/7000, в которой D является диаметром винта (м), V – скорость ветра (м/с), Р – мощность генератора (кВт).
- При более сложных вычислениях учитывается плотность воздушного потока. Для этих целей существует формула: P = ξ х π х R2 х 0,5 х V3 х ρ х ηред х ηген, где ξ является коэффициентом использования ветровой энергии (безмерная величина), π = 3,14, R – радиус ротора (м), V – скорость воздушного потока (м/с), ρ – плотность воздуха (кг/м3), ηред – КПД редуктора (%), ηген – КПД генератора (%).
Таким образом, электроэнергия, производимая ветрогенератором, возрастает количественно в кубическом соотношении с повышающейся скоростью ветрового потока. Например, при повышении скорости ветра в 2 раза, выработка ротором кинетической энергии возрастет в 8 раз.
При выборе места установки ветрогенератора необходимо отдавать предпочтение участкам без больших построек и высоких деревьев, которые создают преграду для ветра. Минимальное расстояние от жилых домов составляет от 25 до 30 метров, в противном случае шум во время работы будет создавать неудобства и дискомфорт. Ротор ветряка должен быть расположен на высоте, превышающей ближайшие постройки не менее чем на 3-5 м.
Если подключение загородного дома к общей сети не планируется, в этом случае можно воспользоваться вариантами комбинированных систем. Работа ветряной установки будет значительно эффективнее при использовании ее совместно с дизель-генератором или солнечной батареей.
Размеры ветряка
Промышленные ветрогенераторы большой мощности обладают впечатляющими габаритами. Так, уже упоминавшийся Enercon E-126 имеет полную высоту 198 м при размахе лопастей 128 м. Площадь, которую ометают такие лопасти, составляет 12668 м2.
Размеры других ветряков соответствуют вырабатываемой мощности. Существуют более крупные или мелкие модели, но все они велики и обладают большим весом. При этом, поверхность земли занимает только основание мачты, вся остальная площадь пригодна для использования под сельское хозяйство.
Примечательно, что мощные ветряки нерентабельны по отдельности. Они используются чаще всего в составе больших ветроэлектростанций, занимающих достаточно большие площади. В составе комплексов насчитываются десятки и даже сотни отдельных установок, объединенных в единую систему и выдающие суммарную мощность в несколько мВт. Они создаются в местах с оптимальными ветровыми условиями, способными обеспечить равномерную нагрузку и стабильную производительность оборудования.
Выводы и полезное видео по теме
Желание сделать оборудование для домашнего применения своими руками иногда сильнее более простого решения – покупки недорогого устройства. Что из этого получилось, смотрите в видеоролике:
Оценивая перспективы изготовления электроники собственными силами независимо от её назначения, приходится столкнуться с мыслью, что век «самоделкиных» завершается.
Рынок перенасыщен готовыми электронными устройствами и модульными комплектующими практически под каждый бытовой продукт. Электронщикам-любителям теперь остаётся единственное дело – заниматься сборкой домашних конструкторов.
