Как сделать расчёт системы водяного отопления

Модели радиаторов: на что обратить внимание

Комфортная температура в помещении зависит не только от того, насколько грамотно произведён расчет отопительных приборов системы отопления, но и насколько верно подобран тип батарей по материалу и конструкции.

Наиболее распространены в квартирах и домах следующие типы радиаторов:

• вакуумные;
• стальные;
• алюминиевые;
• анодированные алюминиевые
• биметаллические;
• чугунные;
• медные.

Они имеют различные эксплуатационные характеристики, которые нужно иметь в виду, когда решается задача, как рассчитать монтаж отопления.

1. Вакуумные — последнее изобретение в сфере теплотехники. Позволяют сэкономить количество теплоносителя до 80 процентов. В корпус залита литиево-бромидная жидкость. Экономичные, компактные и универсальные. Отличает высокая теплоотдача, устойчивость к коррозии, возможность монтажа в системах, где применяются любые виды топлива в качестве источника тепла.
2. Стальные радиаторы могут быть различными по форме и конструкции. Принципиально различаются между собой панельные и трубчатые. Панельные радиаторы последнего поколения сильно отличаются от своих предшественников, которыми в советское время пытались заменить тяжёлые чугунные батареи. У потребителей есть возможность выбора устройств с учётом количества панелей и теплообменников, с нижним или боковым подключением. Имеют свои особенности и трубчатые радиаторы. При всех плюсах стальных моделей, у них есть существенные минусы — подвержены коррозии, плохо переносят перепады давления теплоносителя, есть вероятность разрыва сварочных швов. Поэтому в домах или квартирах, где невозможно проконтролировать качество и давление теплоносителя, их ставить рискованно.
3. Алюминиевые радиаторы «солидарны» со стальными в этом плане. Их лучше использовать в частных домах или в квартирах, где установлено автономное отопление, выдержаны требования к теплоносителю, нет риска в отношении гидроударов. Привлекают хорошие эксплуатационные показатели, доступная цена, лёгкость при монтаже и аккуратный внешний вид.
4. Алюминиевые анодные радиаторы являются практически универсальными в плане выбора теплоносителя, так как в процессе производства секции подвергают процессу анодного оксидирования. Внутренние поверхности стенок идеально гладкие. Внешний вид ничем не отличается от алюминиевых, а вот цена гораздо выше. Поэтому желательно делать покупки в торговых точках, которые дорожат своей репутацией и могут предоставить сертификат на товар.
5. Биметаллические радиаторы ещё более надёжные. Конструкция у них следующая: каналы, по которым циркулирует теплоноситель, выполнены из нержавеющей стали, а внешняя оболочка из алюминия. Таким образом сохранены все достоинства алюминиевых радиаторов и полностью исключен их главный недостаток: к качеству теплоносителя такие батареи не имеют особых требований. Кроме того, они высокой прочности и хорошо держат гидроудары.
6. Чугунные по-прежнему в числе лидеров по надёжности и долговечности. Минус — тепловая инерционность, в некоторых случаях, идёт за преимущество. Например, в отопительных системах, которые работают на твёрдом топливе. Чугунные батареи медленно разогреваются, зато долго держат тепло, медленно остывают.
7. Теплопроводность медных радиаторов в 5 раз выше, чем у чугунных. Они устойчивы к агрессивной среде, не боятся температуры в 150 градусов выше нуля, стойко держат перепады давления в 16 атмосфер. Теплоноситель по внутренним поверхностям скользит без задержек. Редко кому не нравится их внешний вид — они великолепно выглядят без покраски. Единственный минус — высокая цена.

Другие способы определения количества тепла

Добавим, что также существуют и другие способы, при помощи которых можно рассчитать объем тепла, которое поступает в систему отопления. В данном случае формула не только несколько отличается от приведенных ниже, но и имеет несколько вариаций.

Что же касается значений переменных, то они здесь те же, что и в предыдущем пункте данной статьи. На основании всего этого можно сделать уверенный вывод, что рассчитать тепло на отопление вполне можно своим силами. Однако при этом не стоит забывать о консультации со специализированными организациями, которые ответственны за обеспечение жилья теплом, так как их методы и принципы произведения расчетов могут отличаться, причем существенно, а процедура может состоять из другого комплекса мер.

Если же вы намереваетесь обустроить систему «теплого пола», то подготовьтесь к тому, что процесс расчета будет более сложным, поскольку здесь учитываются не только особенности контура отопления, но и характеристик электрической сети, которая, собственно, и будет подогревать пол. Более того, организации, которые занимаются установкой подобного рода оборудования, также будут другими.

Обратите внимание! Люди нередко сталкиваются с проблемой, когда калории следует переводить в киловатты, что объясняется использованием во многих специализированных пособиях единицы измерения, которая в международной системе называется «Си». >. В таких случаях необходимо помнить, что коэффициент, благодаря которому килокалории будут переведены в киловатты, равен 850

Если же говорить более простым языком, то один киловатт – это 850 килокалорий. Данный вариант расчета более просто, чем приведенные выше, так как определить значение в гигакалориях можно за несколько секунд, поскольку Гкал, как уже отмечалось ранее, это миллион калорий

В таких случаях необходимо помнить, что коэффициент, благодаря которому килокалории будут переведены в киловатты, равен 850. Если же говорить более простым языком, то один киловатт – это 850 килокалорий. Данный вариант расчета более просто, чем приведенные выше, так как определить значение в гигакалориях можно за несколько секунд, поскольку Гкал, как уже отмечалось ранее, это миллион калорий.

Дабы избежать возможных ошибок, не стоит забывать и о том, что практически все современные тепловые счетчики работают с некоторой погрешностью, пусть и в пределах допустимого. Такую погрешность также можно рассчитать собственноручно, для чего необходимо использовать следующую формулу:

Традиционно, теперь выясняем, что же обозначает каждое из этих переменных значений.

1. V1 – это расход рабочей жидкости в трубопроводе подачи.

2. V2 – аналогичный показатель, но уже в трубопроводе «обратки».

3. 100 – это число, посредством которого значение переводится в проценты.

4. Наконец, Е – это погрешность учетного устройства.

Согласно эксплуатационным требованиям и нормам, предельно допустимая погрешность не должна превышать 2 процентов, хотя в большинстве счетчиков она составляет где-то 1 процент.

В итоге отметим, что правильно произведенный расчет Гкал на отопление позволяет значительно сэкономить средства, затрачиваемые на обогрев помещения. На первый взгляд, процедура эта достаточно сложна, но – и вы в этом убедились лично – при наличии хорошей инструкции ничего трудного в ней нет.

На этом все. Также советуем посмотреть приведенный ниже тематический видеоматериал. Удачи в работе и, по традиции, теплых вам зим!

Нюансы и тонкости

Тем, кто имеет желание сделать самодельное отопление, следует помнить о том, что следует использовать только те виды труб, которые обладают малым диаметром, поскольку только они могут поддерживать высокую температуру воды и эффективно создавать и поддерживать необходимый температурный режим в условиях российского климата.

Однако и у них есть свои минусы. В частности, монтаж водяного отопления из-за малого диаметра труб невозможно осуществлять, не проведя предварительного капитального ремонта всего помещения. К тому же, что касается самой системы водяного обогрева, то она требует постоянного нагрева теплоносителя.

Поэтому если вы забыли слить воду из труб своего частного дома в зимнее время года и оставили его на длительный срок, то вам следует ожидать беды, поскольку под воздействием низкой температуры трубы могут просто порваться. В результате по возвращении вы будете вынуждены проводить ремонт всей системы водяного отопления, поскольку основная часть трубопровода окажется поврежденной.

Но даже и в том случае, если вы не забудете слить воду из отопительных труб, имеющих малый диаметр, они все равно могут пострадать от воздействия коррозии, поскольку присутствие воздуха будет иметь место, что приведет к образованию внутреннего конденсата на стенках трубопровода.

Водяной обогрев загородного дома – это доступная стоимость материалов для монтажа и дальнейшей эксплуатации, а также хорошие результаты в создании тепла и уюта в доме.

Инфракрасное отопление промышленных помещений

Еще одним способом создать хорошие условия труда для рабочих является использование инфракрасного излучения. Приборы вырабатывают энергию лучей, которая передается окружающим предметам, нагревая их. Потом это тепло поступает в воздух. Способ имеет существенный недостаток: не всегда возможно равномерное распределение энергии. Под потолком бывает значительно теплее, чем на более низких уровнях.

Нагревательный элемент при инфракрасном отоплении может быть разным:

• галогенным – если произойдет удар или падение, то трубка может сломаться;
• карбоновым – расход энергии снижается практически в 2,5 раза;
• керамическим – внутри обогревателя сгорает газовоздушная смесь, отчего прибор нагревается и отдает тепло окружающей среде.

Каждый год нужно проводить подготовку котельной к отопительному сезону. В таком случае зимой проблем точно не возникнет.

Не стоит забывать о потолочной системе отопления, которая достаточно часто используется для обогрева производственных зданий. С помощью особых устройств греют не воздух, а стены, потолок, пол. Циркуляции не происходит, следовательно, снижается риск получить простудное заболевание или ангину рабочим отдела или цеха. В потолочной системе отопления выделяют ряд преимуществ, таких как: долгий срок эксплуатации, занимает мало места, отличается простотой и быстротой монтажа, имеет небольшой вес.

Нормы СНиП для отопления производственных помещений

Прежде чем приступить к проектированию той или иной системы, задуматься о том, какой выбрать промышленный котел отопления, надо изучить следующие правила и выполнить их. Обязательно стоит учитывать потери тепла, ведь нагревается не только воздух в помещении, но и оборудование, предметы. Максимальная температура теплоносителя (воды, пара) – 90 градусов, а давление — 1 МПа.

При составлении проекта на отопление не берут в расчет лестничные площадки. Использовать котлы и прочее оборудование, работающее на газу, разрешается, только если продукты окисления удаляются закрыто и нет опасности возникновения взрыва или пожара на производстве.

После окончания работ проводится заполнение водой системы отопления и контрольная проверка.

Каждый из перечисленных способов отопления имеет свои недостатки и достоинства. Выбирать оптимальный из способов надо на основании технологических процессов, которые проводятся в конкретном цеху. Рабочие не могут находиться в помещении, если температура воздуха там ниже 10 градусов. На складах обычно хранится готовая продукция. Чтобы сохранить ее качество, нужно поддерживать оптимальный микроклимат.

Интересное по теме:

• Подготовка системы к отопительному сезону

• Трубы для разных систем отопления

• Полипропиленовые трубы для отопления: плюсы и.

• Изоляция труб отопления

Особенности работы котлов на разных видах топлива

Если нет возможности подключиться к газопроводу, выбирают между тремя вариантами топлива:

• дизель;
• уголь (или другое твёрдое топливо);
• электрический генератор тепла.

В связи с тем, что электрообогрев обходится довольно дорого, в качестве основного источника тепла его используют крайне редко.

Котлы, работающие на дизеле легко перевести на газ в случае необходимости, если поставить другие горелки. Сегодня потребителям предлагается большой выбор газовых горелок различного типа.

Если использовать котлы на угле и пеллетах, есть смысл рассмотреть пиролизный тип, который позволяет сэкономить топливо за счёт камеры вторичного дожига. КПД у пиролизных агрегатов достигает 85 процентов. Недостаток, который пока не решен — нет полной автоматизации работы твердотопливного котла. Даже в тех моделях, где есть автоматизированная система загрузки топлива из бункера, его нужно пополнять по истечении суток.

Есть агрегаты, которые можно использовать для работы на твёрдом топливе и электричестве, как резервном варианте. Все эти нюансы учитывают при расчете отопления загородного дома.

Калькулятор расчёта общего объёма системы отопления

Пояснения к работе с онлайн-калькулятором

Для работы с программой понадобятся некоторые данные, которые необходимо ввести в соответствующие поля, а именно:

• Количество жидкости в котле. Этот параметр водится в литрах. Найти его можно в технической документации оборудования;
• Объем расширительного бачка, так же в литрах;
• Тип радиаторов отопления. Если они разборные, то ниже этой позиции выставляем при помощи «бегунка» общее количество секций. Если же это конвекторы или неразборные радиаторы, «бегунок» устанавливается на отметке «0». Тогда в графе ниже необходимо указать объем одного радиатора по паспорту и их общее количество;
• Указываем, есть ли теплый пол. Если есть, то какие использованы трубы, их длина и диаметр;
• Теперь общий контур отопления. Указывается материал труб, диаметр и общая протяженность;
• Отмечаем, есть ли дополнительное оборудование (гидрострелка или теплообменник). Если есть, то суммарную вместимость в литрах.

Самостоятельно просчитать количество жидкости в трубах вряд ли удастся

Теперь остается нажать на кнопку «рассчитать объем теплоносителя» и получить точный результат объема системы в литрах. Никаких сложностей нет.

Допуски

Если все данные указаны точно, то никаких допусков делать не требуется. Основная задача пользователя – это верная информация, а уж программа ошибок не допустит.

<index>

Сталкиваясь с необходимостью монтажа или реконструкции отопления, многие из нас задаются вопросом, как рассчитать достаточное количество рабочей жидкости для эффективной работы отопления. В первую очередь нужно понимать, что общий показатель будет зависеть от суммарного значения объема всех элементов отопительной системы.

Расчет мощности системы отопления по площади жилья

Одним из наиболее быстрых и простых для понимания способов определения мощности отопительной системы является расчет по площади помещения. Подобный метод широко применяется продавцами нагревательных котлов и радиаторов. Расчет мощности системы отопления по площади происходит в несколько простых шагов.

Шаг 1. По плану или уже возведенному зданию определяется внутренняя площадь постройки в квадратных метрах.

Шаг 2. Полученная цифра умножается на 100-150 – именно столько ватт от общей мощности отопительной системы нужно на каждый м2 жилья.

Шаг 3. Затем результат умножается на 1,2 или 1,25 – это необходимо для создания запаса мощности, чтобы отопительная система была способна поддерживать комфортную температуру в доме даже в случае самых сильных морозов.

Шаг 4. Вычисляется и записывается конечная цифра – мощность системы отопления в ваттах, необходимая для обогрева того или иного жилья. В качестве примера – для поддержания комфортной температуры в частном доме площадью 120 м2 потребуется примерно 15 000 Вт.

Шаг 5. По уже определенным расчетным данным подбирается конкретная модель нагревательного котла и радиаторов.

Расчет площади коттеджа по его плану. Также здесь отмечены магистрали отопительной системы и места установки радиаторов

Таблица расчета мощности радиаторов по площади помещения

Следует понимать, что единственным преимуществом подобного способа теплового расчета отопительной системы является скорость и простота. При этом метод обладает множеством недостатков.

1. Отсутствие учета климата в той местности, где возводиться жилье – для Краснодара система отопления с мощностью 100 Вт на каждый квадратный метр будет явно избыточной. А для Крайнего Севера она может оказаться недостаточной.
2. Отсутствие учета высоты помещений, типа стен и полов, из которых они возведены – все эти характеристики серьезно влияют на уровень возможных тепловых потерь и, следовательно, на необходимую мощность отопительной системы для дома.
3. Сам способ расчета системы отопления по мощности изначально был разработан для больших производственных помещений и многоквартирных домов. Следовательно, для отдельного коттеджа он не является корректным.
4. Отсутствие учета количества окон и дверей, выходящих на улицу, а ведь каждый из подобных объектов является своеобразным «мостиком холода».

Так имеет ли смысл применять расчет системы отопления по площади? Да, но только в качестве предварительных прикидок, позволяющих получить хоть какое-то представление о вопросе. Для достижения лучших и более точных результатов следует обратиться к более сложным методикам.

Варианты приблизительных расчетов

В тоже время существуют и более простые способы, позволяющие приблизительно оценить величину требуемой тепловой энергии и их можно сделать самостоятельно:

1. Нередко применяют расчет мощности отопления по площади (детальнее: “Расчет отопления по площади – определяем мощность отопительных приборов”). Считается, что жилые дома возводятся по проектам, разработанным с учетом климата в определенном регионе, и что в проектных решениях заложено использование материалов, которые обеспечивают требуемый тепловой баланс. Поэтому при расчете принято умножать величину удельной мощности на площадь помещений. Например, для Московского региона данный параметр находится в пределе от 100 до 150 ватт на один «квадрат».
2. Более точный результат будет получен, если учитывать объем помещения и температуру. Алгоритм вычисления включает высоту потолка, уровень комфорта в отапливаемом помещении и особенности дома.Используемая формула выглядит следующим образом: Q = VхΔTхK/860, где:
   V – объем помещения;ΔT – разница между температурой внутри дома и снаружи на улице;К – коэффициент теплопотерь.
   Поправочный коэффициент позволяет учесть конструктивные особенности объекта недвижимости. Например, когда определяется тепловая мощность системы отопления здания, для строений с обычной кровлей из двойной кирпичной кладки К находится в диапазоне 1,0–1,9.
3. Метод укрупненных показателей. Во многом похож на предыдущий вариант, но его применяют для вычисления тепловой нагрузки для систем отопления многоквартирных зданий или других больших объектов.

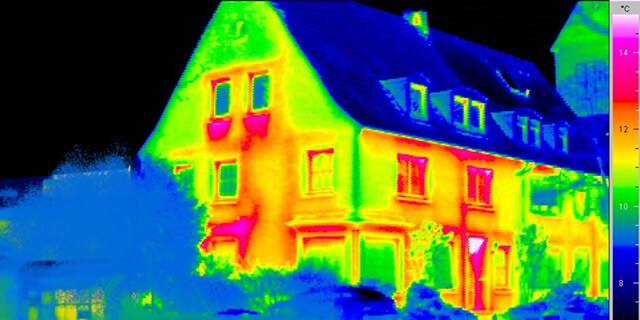

Расчет теплопотерь дома
