С чего начать прокладку канализации?

Видео: монтаж наружной канализации ↑

Отчет об установке локальной наружной канализации без помощи профессиональных строителей.

Что дешевле: выполнять монтаж канализации самостоятельно или доверить установку наружной разводки специалисту? Сэкономить не удастся: слишком много нюансов, от которых зависит, будет ли система нормально работать. Малейшие промахи в определении наклона, глубины приведут к тому, что всю канализацию нужно будет переделывать. А ремонт неправильно проложенного трубопровода обойдется дороже, чем профессиональный монтаж – придется разбирать трубопровод, менять траекторию укладки, регулировать наклон. Самостоятельно провести коммуникации без ошибок удастся только на идеально ровном участке при небольшой длине ветки.

Основные положения санитарных норм и правил

В 1985 году были утверждены Санитарные Нормы и Правила, согласно которым должна производиться установка канализационных систем.

В этом же документе имеются рекомендации относительно нюансов проведения монтажных работ. В частности там содержится информация, касающаяся глубины укладки трубопровода и прочие важные моменты.

Когда работы производятся на участках с повышенной нагрузкой, оказываемой на поверхность грунта (к примеру, под дорожным полотном), укладывать изделия следует глубже, иногда на отметке 9 метров.

Документом регламентируется, как должен производиться монтаж канализационных труб в траншеях:

• В месте, где запланирована прокладка отвода канализации от частного домовладения, нужно в обязательном порядке уплотнить землю. Это позволит не допустить размыв инженерной конструкции грунтовыми водами во время обильно выпадающих атмосферных осадков.
• Прокладка наружного трубопровода считается правильно выполненной в том случае, если создан уклон магистрали, который должен составлять от 1 до 2 сантиметров на один погонный метр. Это требование необходимо соблюдать потому, что в бытовых канализационных конструкциях нет напорного давления.

Технологией прокладки канализационных труб в траншею предусмотрено, что в собственном доме в месте, где трубопровод круто изгибается, нужно обустроить специальный колодец.

Это позволяет сделать выполнение ремонтных работ более простым и в кратчайшие сроки поменять пришедший в негодность участок магистрали.

Аналогичным слоем следует засыпать канализационную магистраль сверху. Применение засыпки упростит доступ к трубопроводу при необходимости провести ремонт.

Специалисты рекомендуют также монтировать смотровые колодцы на участках, на которых имеются значительные перепады глубины прокладки труб. Если протяженность сети большая, их следует установить несколько, соблюдая промежуток около 25 метров.

Выбор материалов

Чтобы проложить трубы сточной системы можно подобрать изделия из
абсолютно любых материалов

Важно помнить, что ещё десятилетие назад канализационные трубы для
подземной прокладки изготавливались исключительно из чугуна. Однако
технологии производства меняются ежедневно и сейчас оптимальным вариантом
считаются полимерные трубы

Связано это с тем, что металл довольно скоротечно
выходит из строя, причиняя неудобства собственникам домов. Пластиковые изделия
выделяются продолжительным сроком службы и имеют гораздо меньший вес по
сравнению с чугунными аналогами. Такое обстоятельство облегчает процесс
проведения канализации, так как для погружения металлических деталей в землю
придётся привлекать специальную технику. Соответственно, возрастают финансовые
вложения в строительство.

Особенности прокладки трубопровода в земле

При обустройстве канализации в земле, в первую очередь определяют экологические характеристики и тип местности, которые оказывают влияние на проектирование инженерных коммуникаций. Основными факторами для разработки системы являются:

• Особенность почвы. Необходимо установить характеристики и состав грунта для определения способа прокладки канализации, а также для расчета количества подъемов и уклонов магистрали.
• Климатические условия определяют способы и методы организации теплоизоляции.
• Уровень грунтовых вод. Расположение и количество подземных вод имеют определяющее значение для проектирования сточной системы и места размещения подземных коммуникаций.
• Объем сточных вод рассчитывают исходя из количества людей, которые будут эксплуатировать канализацию, а также количество организаций и предприятий, подключенных к системе.

Разводка инженерной системы в земле

Важным фактором также является определение дистанции от инженерных сетей до любых построек, очистных сооружений и насосных станций.

Основные этапы укладки

Проведение работ по созданию сточной системы осуществляется по следующей схеме:

• В соответствии с проектом выкапывается траншея с использованием строительной техники или вручную лопатой. Начинается траншея от фундамента дома или выпуска трубопровода, на который одевается в раструб.
• Дно траншеи выравнивают, трамбуют и делают песчаную подушку. Для чего слой песка в 15 см смачивают водой и плотно утрамбовывают.
• Производится укладка трубопровода, при этом раструбы направляют вниз, чтобы облегчить соединение.
• Собирают трубопровод, смазав специальным средством (герметиком и др.) кромки труб для лучшего скольжения деталей. На изделии можно сделать отметки, которые проконтролируют правильное соединение. Перед установкой в раструб вкладывают резиновые герметизирующие манжеты.
• При укладке трубопровода нужно стараться меньше использовать изгибы и повороты, для чего применяют отводы с углами в 15-45 градусов. В местах соединений и участках потенциального засорения устанавливают ревизионные люки.
• После завершения сборки проверяют правильность уклона. Если глубина закладки трубы проходит выше уровня промерзания грунта, то проводится работа по утеплению объекта. В этих целях используется минеральная вата, цилиндрический базальтовый утеплитель или греющий кабель, который прокладывают одновременно с трубой.

Замер угла наклона системы стока

Приступают к засыпанию траншеи. Трубы постепенно засыпают песком, аккуратно уплотняя, после чего покрывают слоем грунта, извлеченного ранее. Каждый слой земли в 10-15 см утрамбовывают, уплотнять грунт можно только по боковым сторонам трубопровода. Над трубами это делать не следует во избежание повреждения или деформации изделия.

Для правильной укладки канализации своими руками специалисты рекомендуют:

• Недопустимо применять смазку, не предназначенную для канализационной системы. Внутренние поверхности не следует смазывать.
• При монтаже внутридомовой канализации в помещении без отопления используют утеплитель для труб.
• Пропускная способность трубы находится в зависимости от ее диаметра.
• Не рекомендуется укорачивать раструбы и фасонные части.
• Для обеспечения правильного уклона, трубы следует закреплять.
• Длительность срока эксплуатации системы определяется ее герметичностью.

Таким образом, выбор способа монтажа канализационной системы зависит от места и региона проживания, особенностей ландшафтного дизайна, наличия грунтовых вод и материала, из которых произведены трубы.

Выбор труб для устройства

Раньше при прокладке канализации использовались только металлические трубы: чугунные или стальные. Действительно эти материалы, как никакие другие подходят для укладки в землю. Они прочные, долговечные, имеют невысокую стоимость, легко монтируются.

Однако наряду с достоинствами, металлические конструкции имеют и существенные недостатки. Минусом стальных магистралей является возможность появления коррозии, а чугунных труб – большой вес.

По прочности и долговечности чугунным трубам нет равных, этот материал может лежать в земле десятилетиями без утраты своих качеств, но из-за их тяжести прокладка водовода значительно усложняется

Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренняя поверхность, которая в силу особенностей материала никогда не будет идеально гладкой. Последняя характеристика влияет на скорость и качество перемещения внутри нее отходов, со временем в трубе могут образовываться засоры.

Для прокладки канализации могут использоваться асбестоцементные трубы. Они имеют гладкую поверхность, что исключает возможность образования засоров, просто соединяются при помощи специальных муфт, их вес значительно меньше, чем у металлических конструкций.

Но и у них имеется значительный минус – большая хрупкость, что усложняет их перевозку и укладку. Такой же хрупкостью обладают и керамические трубы.

Железобетонные конструкции имеют много достоинств: они обладают исключительной прочностью, водонепроницаемостью, морозоустойчивостью. Из железобетона возможно изготовить трубы большого диаметра, что невозможно выполнить из других материалов.

Но прокладка таких труб представляет большую проблему – из-за их большого веса необходимо применять спецтехнику, что в условиях индивидуального хозяйства не всегда целесообразно.

Сегодня при обустройстве канализации частного домовладения чаще всего применяют полимерные трубы, которые при всей своей прочности имеют небольшой вес, что позволяет производить их укладку одному человеку. Они очень просто и легко соединяются, при этом получается отличная герметичность.

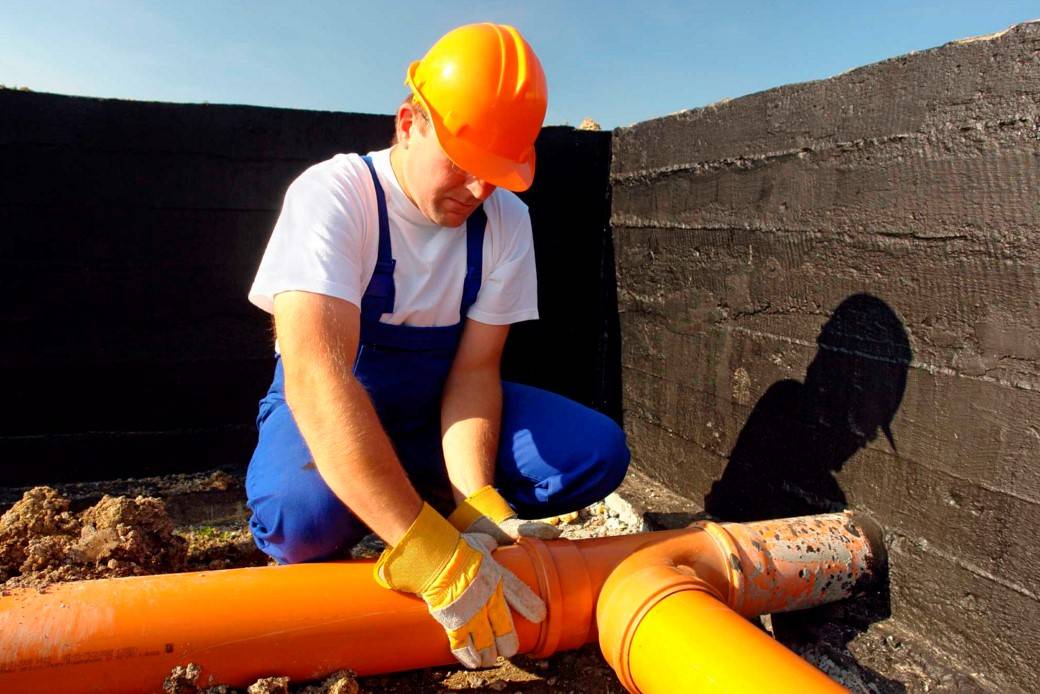

Для обустройства наружной канализации используются оранжевые полимерные трубы. Они имеют повышенную прочность в сравнении с трубами серого цвета, предназначенными для внутреннего трубопровода, а также обладают способностью выдерживать большие нагрузки

Полимерные трубы бывают трех видов – из полипропилена, ПВХ или ПНД (полиэтилена низкого давления). ПВХ конструкции, помимо указанных выше преимуществ, также отличаются устойчивостью к УФ излучению и незначительным изменением параметров при перепадах температуры.

Однако канализационный ПВХ-трубопровод плохо выдерживает очень низкие и очень высокие температуры, а также может деформироваться при механических нагрузках.

Канализационная система в период своей эксплуатации подвергается динамическим нагрузкам, которые лучше всего выдерживают гофрированные трубы. Даже при замерзании, целостность магистрали не будет нарушена, но может произойти деформация ее стенок.

Диаметр труб выбирается исходя из количества сантехнического оборудования, установленного в доме. Так, для загородного коттеджа с двумя туалетами будет достаточно труб сечением 110 мм.

Если в домостроении имеется три и более санузла, необходимо использовать трубопровод диаметром 160 мм.

Подготовка к прокладке канализации

Перед непосредственной укладкой труб канализации проводят ряд подготовительных мероприятий:

Выбирают трубные изделия и фитинги. Трубы для канализации могут быть выполнены из пластика, металлопластика, стали и оцинковки. Стоимость каждого вида изделий имеет существенные отличия, установка труб также проводится по-разному. Большой популярностью пользуются полимерные изделия, так как отличаются легкостью, долговечностью и практичностью. Они практически не деформируются и не разрушаются

Выбирая канализационные трубы, следует обратить внимание на цвет материала, из которого они изготовлены. Трубы для обустройства канализации внутри помещения имеют серую окраску. Наружная канализация, от дома до септика или накопителя, выполняется из трубных изделий коричневого или рыжего цвета.
Рассчитывают оптимальную величину диаметрального сечения трубы

При этом во внимание принимается максимальный объем проходимой жидкости. В большинстве случаев бывает достаточно использовать трубу диаметром 32 мм. Однако в больших частных домах прокладку грамотной канализации под фундаментом лучше выполнять посредством труб, имеющих диаметр 100 мм.
Определяют оптимальный уклон проводимых труб.

Наружная канализация, от дома до септика или накопителя, выполняется из трубных изделий коричневого или рыжего цвета.
Рассчитывают оптимальную величину диаметрального сечения трубы

При этом во внимание принимается максимальный объем проходимой жидкости. В большинстве случаев бывает достаточно использовать трубу диаметром 32 мм

Однако в больших частных домах прокладку грамотной канализации под фундаментом лучше выполнять посредством труб, имеющих диаметр 100 мм.
Определяют оптимальный уклон проводимых труб.

Выбор места установки очистного сооружения

Прокладка сетей канализации в квартире своими руками не вызывает затруднений, наружные сети собрать намного сложнее. Прокладка наружной канализации начинается с выбора места установки очистного сооружения. Вот основные требования по выбору места установки септика:

Очистное сооружение должно быть удалено не менее чем на пять метров от дома. При этом сильно далеко располагать септик, также, нерационально, так как это приведет к удлинению наружного трубопровода и увеличению расходов на его строительство.

С особым вниманием нужно отнестись к тому, чтобы септик был расположен на максимальном удалении от колодца, из которого в дом поступает питьевая вода. Минимальное расстояние между этими двумя объектами – 30 м., а если на участке хорошо фильтрующий грунт (песок), то это расстояние должно быть увеличено до 50 метров.
Септик не должен быть расположен непосредственно у забора соседнего участка, отступить от него нужно не менее чем на два метра.

Плюсы и минусы

Есть несколько положительных и отрицательных моментов при сооружении траншей во время прокладки канализации.

Преимущества	Недостатки
По сравнению с бестраншейным методом прокладки, этот способ дешевле	Нельзя выполнить работы без вскрытия почвы: придется удалять плодородный грунт, выкорчевывать растительность на участке
Канализация будет укрыта слоем грунта и не подвержена повреждениям	Увеличиваются материальные и временные затраты на копку траншеи
Самостоятельное выполнение	Нельзя выполнять работы в зимнее время года

Если выбирать, как лучше проложить канализационную систему, то прокладка под землей дает больше возможностей, чем надземный вариант. Именно таким способом можно правильно организовать уклон и соблюсти все нормы и требования.

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы. Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора.

Глубина борозд зависит от глубины промерзания грунта в конкретной местности. Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

• 3 ÷ 3,5 м – в северных регионах РФ;
• 2,5 ÷ 3 – в средней полосе;
• 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Траншея имеет свои особенности:

• Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
• После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
• Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
• Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Технология укладки канализационных труб выглядит так:

• Трубы укладываются раструбом вниз в подготовленные траншеи.
• Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
• Места соединения смазываются специальными составами.
• Труба вставляется до упора в раструб.
• Аналогичным образом должны быть совмещены все элементы трубопровода

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие. С этой задачей идеально справятся алмазные сверла.

Для устройства поворота используются отводы – 15, 30, или 450. При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Порядок сооружения канализации

Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.

Этап #1 – монтаж дворовой сети

Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.

Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.

В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.

Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.

Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома

Этап #2 – сооружение узла ввода в дом

Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.

Узел ввода и наружный трубопровод надежно изолируются.

Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы

Этап #3 – монтаж стояков и отводов

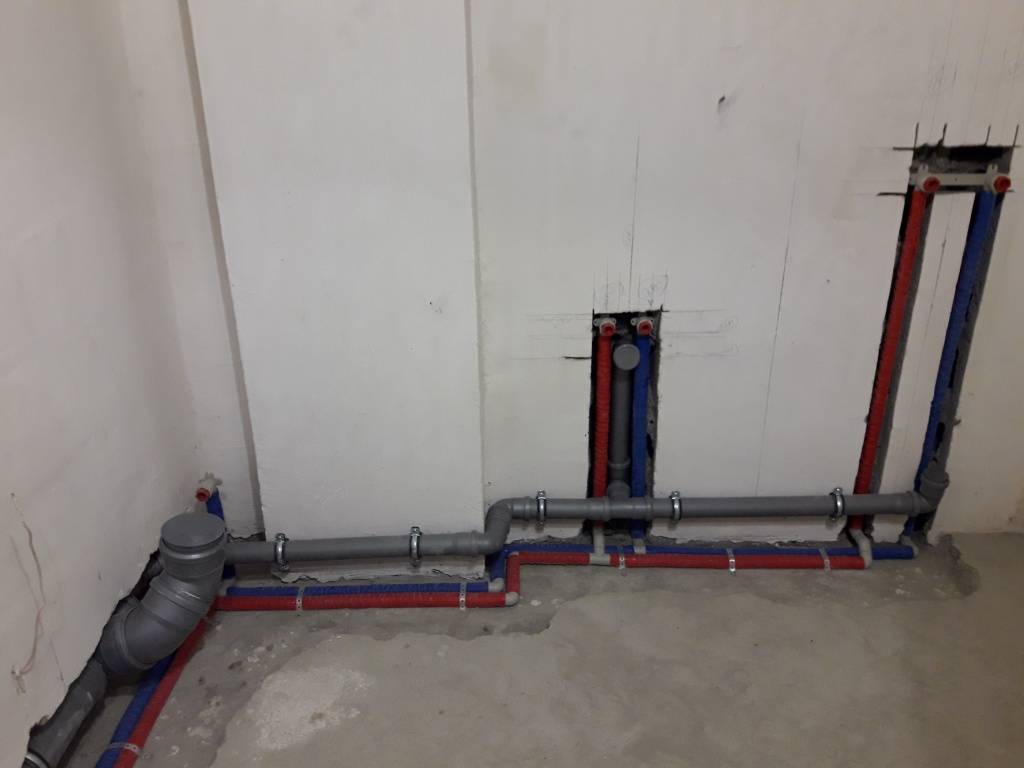

На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.

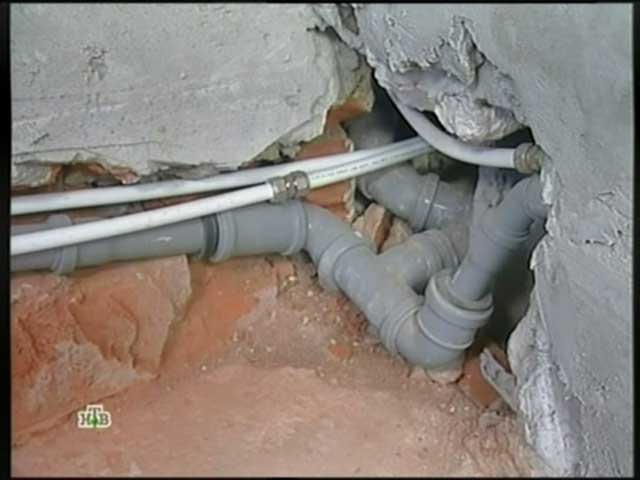

Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.

Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков

Этап #4 – подключение сантехники

На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.

Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка

Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.

Технология и этапы прокладки наружной канализации

Для начала потребуется сделать проект. Хорошо, когда трубопровод идет по прямой линии. Повороты оборудуют смотровыми колодцами.

Интересно, что даже прямой трубопровод нуждается в смотровых колодцах. Их монтируют каждые 25 м.

Глубина траншеи считается важным элементом обустройства канализации. Трубы обязательно находятся ниже уровня промерзания земли. Кроме этого, предусматривают вход в септик.

Оборудование глубокой траншеи своими руками – непростая задача. Необходимо точно знать, что стоки не будут замерзать при морозах. Отдельно заботятся о теплоизоляции, для этого отводят еще по 2 см ширины траншеи.

Этапы прокладки:

1. Для начала вырывают траншею, согласно проекту;
2. Дно обеспечивают песчаной подушкой;
3. Земля утрамбовывается;
4. Трубы укладываются в траншею и соединяются;
5. Трубопровод необходимо подключить к септику и канализации;
6. Выполняют проверку работоспособности системы;
7. Траншею засыпают песком и утрамбовывают.

Сверху грунт не нужно трамбовать. Профессионалы представляют ряд рекомендаций для обустройства наружной канализации. Так, лучше свести к минимуму количество стыков, а раструбы направляются навстречу стокам. При этом укорачивать материал запрещается. При установке канализации в пол делают бетонную стяжку. Снаружи трубы засыпаются грунтом, без утрамбовки.

Основные правила для монтажа канализационной системы

Схематика системы канализации

При проектировании и планировании монтажных работ нужно учесть некоторые основные факторы:

1. Вид и расположение сборника или септика.
2. Круглый год ли будет использоваться система;
3. Количество потребителей;
4. Обслуживание – профессиональное или самостоятельное.

Для небольших домов более предпочтительнее максимально компактная система с простой схемой. Такие проекты недорогие, а часто и более эффективные. Когда все точки водозабора находятся рядом, тогда можно использовать один стояк.

Монтаж этой системы следует проводить по санитарным и техническим правилам. Зачастую септик должен находиться не ближе, чем 5 м от жилого дома. Если существует дефицит расстояния, это может привести к растрескиванию фундамента. Если расстояние слишком большое, трубопровод будет часто засоряться. Септик следует располагать в 30 м от источника воды. Запрещается монтаж системы рядом с забором соседа.

Монтаж наружной части канализационной системы

Подробная инструкция поможет вам разобраться в том, как правильно проложить канализационные трубы в частном доме. Не забывайте, что всегда нужно следовать установленному порядку действий. А начинается все с укладки труб в траншею, выкопать ее нужно заранее. Оптимальное расстояние между траншеей и трубой должно быть в пределах 200 мм – 20 см, все зависит от диаметра. Далее нужно:

Выкопать яму для септика или очистного колодца, глубина должна быть не менее 80 см, а самое главное, на 20 см ниже уровне промерзания грунта.

Так выглядит яма для септика

С учетом местных условий, а также глубины установки ассенизационной системы, нужно обеспечить оптимальный градус уклона патрубков.

Градус уклона пластиковый трубы

Дно траншеи утрамбовать, заранее освободив его от крупных камней и твердых включений. После этого создается песочная подушка.

Утрамбованная траншея

• Поняв, как лучше проложить трубопровод через фундамент от места его вывода из дома, трубы укладываются по всей длине.
• Для соединения элементов конструкции нужно использовать герметик.
• Для поворотов трубопровода применяется плавный отвод.

Так выглядит плавный отвод трубопровода

Наружная система соединяется с камерой ЛОС посредством уплотнителей из резины.

После выполнения всех этапов можно делать обратную засыпку системы, для этого берется не только грунт, но и песок. Чтобы устройство наружной канализации прошло без проблем, нужно позаботиться о приобретении комплектующих (колена, крестовины, фитинги, тройники, переходы, заглушки).

Элементы для сооружения канализации в доме
