Правильный монтаж всасывающей линии
При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.
Величина напора (7-8 м) рассчитывается с учетом высоты поднятия воды и параметрами гидравлического сопротивления, которое возникает в процессе перемещения жидкости
При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.
Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.

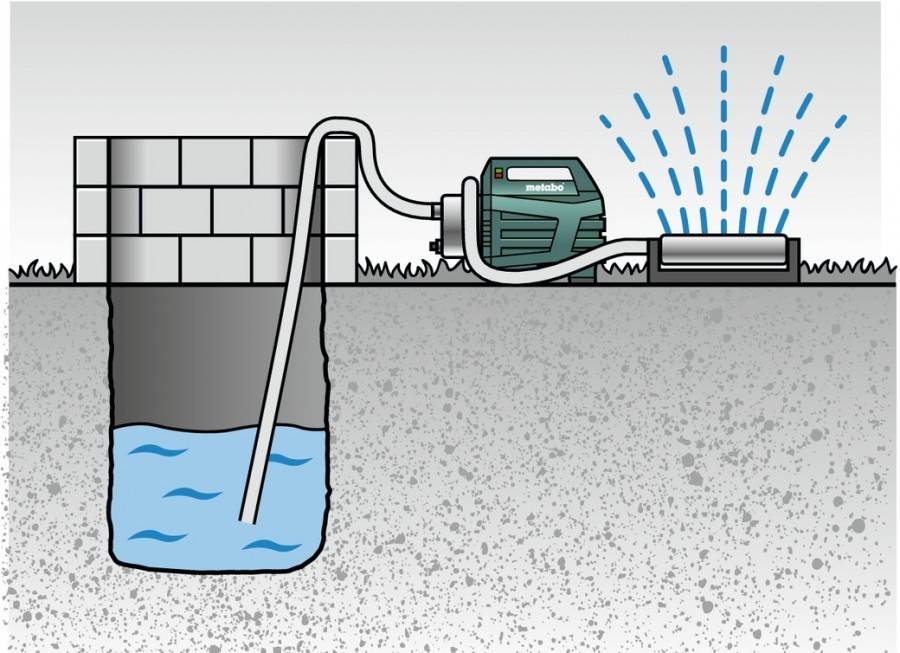

Обратите внимание на расположение труб. Всасывающая линия не должна иметь перегибов, изломов, сложной сборной конструкции, поднимающейся выше уровня насоса, в ином случае возможно образование воздушных пробок, которые нарушают процесс всасывания и с трудом удаляются из системы. Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»
Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»
В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок.
Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.
Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования.
Однако не стоит забывать о некоторых нюансах:
- придется полностью заполнить водой камеру насоса и магистраль перед включением;
- необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
- заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.
Практика показывает, что пользователи самовсасывающих насосов не спешат переходить на обычные, тем боле, что выбор оборудования зачастую продиктован оптимальными условиями всасывания.
Сферы применения
Главным преимуществом любого поверхностного насоса является его большой срок эксплуатации. Сегодня можно встретить в продаже устройства стационарные и мобильные. Насосы легко справляются с перекачкой как чистой воды, так и с вязкой жидкостью.

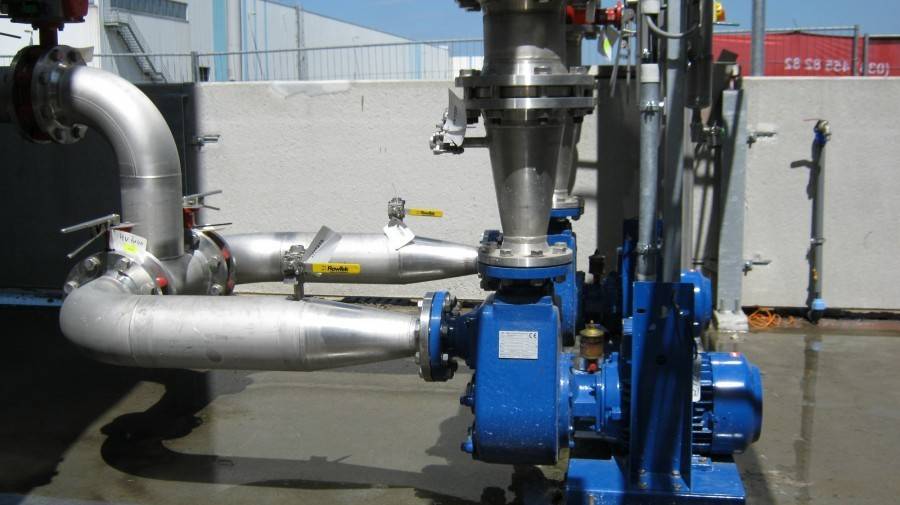

В промышленности насосы помогают качать нефть и другое топливо из резервуаров.
Самовсасывающие насосы для грязной воды имеют большую область применения. С их помощью можно осушить маленький водоём и болотце.
Несомненными плюсами таких насосов является то, что их можно установить за пределами источника воды.
Главная часть оборудования находится на поверхности, а это сильно упрощает процесс использования. Сравнительно недорогая цена при хорошей мощности.
Устройство поршневых насосов и принцип действия
Самыми первыми гидравлическими машинами, преобразующими механическую энергию движения поршня в механическую энергию жидкости и известными еще до нашей эры, были именно поршневые насосы. Претерпевая различные дополнения, принцип их действия не менялся с тех самых пор.
В поршневом насосе, за счет циклического изменения объема, происходит циклическое заполнение цилиндров жидкостью с последующим ее вытеснением.
В качестве простейшего образца работы любого современного поршневого насоса, может служить рабочий цикл простой одноступенчатой гидравлической машины, состоящей из цилиндрической рабочей камеры с двумя отверстиями напорным и всасывающим и совершающего внутри нее возвратно-поступательные движения поршня. Для преобразования вращательного движения в возвратно-поступательное конструкцией предусматривается кривошипно-шатунный механизм.
Всасывание жидкости в таком устройстве происходит за счет создания в рабочей камере низкого давления во время движения поршня вправо при закрытом нагнетательном клапане, а напор перекачиваемой жидкости открывает всасывающий клапан и рабочая камера полностью заполняется.
Затем при возвратном движении поршня, в цилиндре создается избыточное давление, значительно большее, чем в нагнетательном патрубке. Всасывающий клапан закрывается, а нагнетательный открывается для подачи, за счет чего и происходит процесс нагнетания или вытеснения жидкости, равной объему рабочей камеры, в напорный коллектор трубопровода.
Полезный объем рабочей камеры это разница между максимальным и минимальным ее объемами, обусловленными положением поршня.
От частоты движения поршня зависит непрерывность поступления рабочей жидкости. Чтобы давление внутри напорного трубопровода было стабильным, обычно используются гидравлические агрегаты двухстороннего действия с несколькими рабочими камерами, точнее, цилиндры в них поделены на две равные части, в каждой из которых имеются оснащенные клапанами всасывающие и напорные патрубки. Такая конструкция позволяет в разных частях иметь разное давление. В то время, как в одной части под действием движения поршня идет процесс всасывания, в другой осуществляется нагнетание и наоборот. Для борьбы с пульсацией применяют воздушные колпачки и гидроаккумуляторы.
К поршневым насосам одинарного действия относятся плунжерный или скольчатый насос, а также диафрагменный насос. Диафрагменный отличается от плунжерного лишь наличием в его рабочей камере специальной активной или пассивной диафрагмы. Активные диафрагмы, передавая усилие на жидкость от штока, находятся под высоким давлением и поэтому из-за своей низкой усталостной прочности применяются в поршневых насосах низкого давления с большим числом качаний. А пассивные диафрагмы лишь отделяют жидкость, передающую энергию от плунжера к перекачиваемой жидкости и поэтому их применяют в насосах с высокими давлениями при малом числе качаний.
Более сложную конструкцию имеют поршневые насосы двойного действия, обеспечивающие более равномерную подачу перекачиваемой жидкости за счет наличия в них двух и более рабочих камер. Каждая камера работает в качестве насоса одинарного действия, а, в так называемых, дифференциальных насосах в правой рабочей камере, используемой как вспомогательная, отсутствуют клапаны, но за счет ее наличия подача жидкости не зависит от движений поршня.
Возможность регулирования напорного давления за счет варьирования частотных диапазонов поршневого хода, малые габариты и взаимозаменяемость узлов деталей являются основными плюсами поршневых насосов.
К недостаткам можно отнести невозможность из-за высокого давления на входе последовательно соединить нескольких поршневых насосов в одну цепь, невозможность перекачивания жидких сред с абразивными частицами, потребность в дополнительной охлаждающей системе и в дополнительном уплотнении между поршнем и стенками цилиндров рабочих камер. А также, в отличие от других объёмных насосов, поршневые насосы не обратимы из-за наличия клапанов, поскольку не могут работать в режиме гидродвигателя.
Насосы для создания противотока
Со специальным насосом для создания противотока можно плавать и в небольшом, домашнем бассейне. Насосы-противотоки бывают двух видов:
- Навесные. Подходят для небольших сезонных бассейнов. Это агрегаты у которых все в одном: насос, форсунки, подсветка, поручни, автоматика и управление. Плюс такой конструкции в легкости установки.
- Встраиваемые. Оснащены всасывающим механизмом, способным извлекать воду при расположении выше и ниже ее уровня. Отличаются более дорогой и сложной конструкцией. Применяются в основном при обустройстве стационарных бассейнов.
При установке противотоков следует обратить внимание на уровень воды: уровень площадки противотока должен быть выше уровня воды на 120-140 мм
Противоток #1 — Speck
Предприятие Speck было основано в 1909 году в Германии и специализируется на производстве насосного оборудования для жидких и газообразных сред.
Противоток – это беговая дорожка для пловца, превращает небольшой бассейн в бесконечный
Модель имеет отличные характеристики и приятный дизайн.
Основные характеристики:
- потребляемая мощность — 2,9 кВт;
- производительность — 53 м3.
К устройству возможно подключение специальных насадок для гидромассажа. Легко монтируется не повреждая стенки бассейна. Есть регулировка количества подмешиваемого воздуха.
Насос встраиваемого противотока монтируется ниже уровня воды. Профессиональная модель для продолжительной работы
Основные характеристики:
- потребляемая мощность: 3,3 кВт;
- производительность: 58 м3.
Навесной противоток имеют повышенную мощность, подключаются к трехфазной электросети. Рассчитан на максимальные нагрузки для спортсменов. Имеет встроенный LED прожектор.
Противоток #2 — Glong Electric
Glong Electric – китайский производитель электромоторов и водяных насосов. Фирма выпускает обширную линейку насосов: от дешевых пластиковых до дорогих с бронзовым корпусом и большой производительностью. Компания была основана в середине 90-х.
Противоток в зимний период времени необходимо снимать и хранить сухом отапливаемом помещении
Модель легко устанавливается и переносится.
Основные характеристики:
- потребляемая мощность: 2,9 кВт;
- производительность: 54 м3.
Одноструйный противоток может служить гидромассажем. Для включения и выключения устройства, выходить из бассейна не обязательно, есть специальная пневмокнопка.
Противоток #3 — Pahlen
Шведская компания Pahlen зарегистрирована более 40 лет назад. Специализируется на выпуске оборудования для плавательных бассейнов. Осуществляет поставки в более чем 70 стран мира.
Минимальный размер приямка для встраиваемого противотока ДхШхГ 1х0,6х0,6 м
Может комплектоваться закладной деталью в виде поручня.
Основные характеристики:
- потребляемая мощность — 2,2 кВт;
- производительность — 54 м3.
Требует подключения к трехфазной электросети. Изготовлен из бронзы и нержавеющей стали.
В комплект поставки входит блок пневмопуска.
Также вам может быть интересным как правильно организовать вентиляцию бассейна.
Виды грязевых насосов
Самовсасывающие насосы для откачивания воды имеют разное устройство и принцип работы. Подбирают их по функциональным особенностям и выполняемым задачам.
Центробежные
Это самые популярные и надежные агрегаты. Модели консольно-моноблочного типа с открытым колесом применяют для перекачивания жидкостей с включениями размером до 10 мм.
На фото – центробежный насос с открытым рабочим колесом
Устройство и принцип действия:
- Основной рабочий элемент насоса – колесо, состоящее из двух дисков с выгнутыми лопастями между ними;
- При включении колесо начинает вращаться и всасывать жидкость в центр;
- Под действием центробежной силы вода отбрасывается к периферии колеса и попадает в спиральную камеру, а из неё в напорный патрубок и далее в закрепленный на нем отводящий рукав.
Дренажные насосы самовсасывающие для загрязненных вод также относятся к центробежным. Они могут откачивать как чистую, так и загрязненную воду с размером частиц до 10 мм и работать при минусовых и высоких плюсовых температурах.
Промышленный шламовый насос
Их разновидность – шламовые насосы, предназначенные для перекачки воды с очень высоким содержанием твердых веществ (более 10% от объема).
Винтовые
Основное назначение винтовых насосов этой категории – выкачивание жидкостей из выгребных и сливных ям, так как они легко справляются с фекальными канализационными стоками и иловыми массами. Поэтому их используют для очистки септиков и канализационных колодцев, а также для перекачивания любых вязких жидкостей с температурой до +75 градусов.
Схема устройства винтового насоса
- Рабочих элементов у этого устройства два: ротор в виде винта из чугуна, хромированной или нержавеющей стали, и статор в виде двухзаходной обоймы из эластичной резины, внутри которого вращается ротор;
- Винт соединяется с валом с помощью карданной передачи, допускающей их несоосность при вращении;
- Когда вал начинает крутиться, винт в резиновой обойме совершает сложные движения: он вращается вокруг своей оси, в то время как ось тоже двигается по кругу с небольшим радиусом;
- В результате между винтом и обоймой возникают замкнутые полости, заполненные транспортируемой жидкостью и двигающиеся по направлению от всасывающей к нагнетательной камере.
Мембранные
Для работы таких агрегатов нужен компрессор, поэтому используются они преимущественно на строительных площадках, когда требуется откачивать воду из котлованов, содержащую частицы почвы, камни, глиняную жижу. Инструкция допускает содержание подобных включений до половины объема всей жидкости при их максимальном размере 50 мм.
Принцип их работы отлично виден на следующей схеме:
Внутреннее устройство и принцип действия мембранных насосов
- Сжатый воздух из компрессора попадает в устройство через отверстие в корпусе и распределительный механизм, подающий его попеременно то в одну, то в другую камеру;
- Поступающий в левую камеру воздух давит на левую мембрану, и она выталкивает вверх находящуюся здесь жидкость, которая вытекает через выпускной патрубок;
- В то же время правая мембрана, соединенная с левой штоком, тоже уходит влево, в результате чего в правой камере создается разрежение и в неё через всасывающий патрубок устремляется откачиваемая вода;
- Затем воздух поступает в правую камеру и все происходит точно так же: вода из неё устремляется вверх, а левая камера тем временем заполняется.
То есть мембранный насос годится для работы в самых сложных условиях. При этом он очень надежен, так как в его конструкции практически отсутствуют трущиеся друг о друга детали.

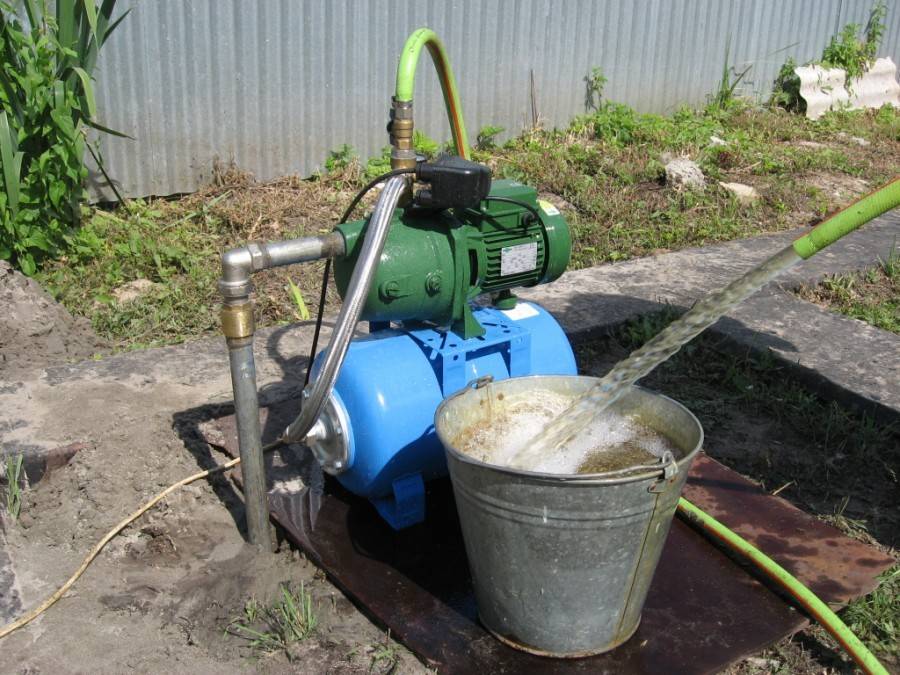

Строение насосной станции
Если вам нужен насос только для полива, то для введения его в эксплуатацию вам нужен будет он сам, вводная и выходная магистрали, обратный клапан и система контролирующая расход воды — краны, дождеватели. Если система предназначена для организации водоснабжения коттеджа, то составных частей будет больше. В этой главе мы назовем основные из них и опишем их назначение. Комплект такого оборудования называется насосной станцией.
Насосная станция до установки
Таблица 1. Составные части насосной станции
Деталь, фотоОписание
Гидроаккумулятор
В системе обязательно должен быть установлен гидроаккумулятор, назначение которого — контролировать плавные изменения давления. Внутри такого бака установлена разделительная мембрана, с одной стороны от корой находится сжатый воздух, а с другой вода, подаваемая от насоса. Мембрана эластичная, поэтому помогает воздуху давить на воду. При запуске насоса он создает внутри бака его рабочее давление, которое обычно составляет 2-5 Бар. При его достижении агрегат отключается. Если открыть кран для водоразбора, мембрана начнет толкать воду в трубы. При расходе воды, давление в баке будет падать, пока не достигнет нижней отметки. В этот момент автоматика запускает насос снова.
Если бы бака не было в цепочке, то насос бы постоянно включался и выключался, так как максимальное давление в трубах достигается быстро даже при открытых кранах. Это привело бы к ускоренному выходу электромотора из строя
Выходная труба насоса
Обычно это гибкая подводка, которая соединяет сам насос с гидроаккумулятором. Ее аналог можно увидеть на любом кухонном смесители. Изделие усилено оплеткой из стальной проволоки
Подсоединяется оно к оборудованию за счет резьбовых соединений.
Важно! Диаметр этой трубки не должен быть меньше диаметра выходного патрубка насоса и входного у мембранного бака.
Сам бак соединяется с системой водопровода напрямую, сразу к трубам, либо же той же гибкой подводкой
Пример жесткой всасывающей магистрали
Подающая магистраль опускается прямиком в скважину. Выполнена она может быть из гибкого шланга или из труб, металлических или полимерных
На конце магистрали устанавливается фильтрующий элемент и обратный клапан, которые не дает воде из системы стекать обратно в колодец. Длина труб рассчитывается таким образом, чтобы они не доставали до дна скважины, но при этом были погружены в воду на несколько метров. Если не выполнить первое условие, в систему будет попадать много песка и прочих включений. Второе – при длительной расходе воды, ее уровень в колодце может упасть, и в насос пройдет воздух. Работа в «сухом» режиме чревата поломками
Обратный клапан с фильтром
Перед вами обратный клапан. В принципе, мы уже описали его назначение, повторяться не станем.
Фильтры и арматура
Фильтры и различная арматура могут не являться частью насосной станции, но в общей системе подачи воды, они важны. Сюда можно причислить различные системы очистки, запорные краны, манометры для контроля давления в системе.
Поплавковый выключатель
Чтобы перестраховать себя, точнее насос, от работы без воды, в колодец погружается автоматический поплавковый выключатель, который будет останавливать работу насоса в случае падения воды ниже критического уровня. Некоторые станции имеют встроенный датчик сухого хода – им дополнительные приспособления для отключения устанавливать не требуется.
Насос работает от электричества, поэтому под него в кессон нужно вывести отдельный провод и установить розетку. Расположить ее нужно в недоступном для воды месте.
Основные виды насосов для отопления
Все предлагаемое производителями оборудование делится на две большие группы: насосы «мокрого» или «сухого» типа. Каждый вид имеет свои преимущества и недостатки, что обязательно нужно учитывать при выборе.
Оборудование «мокрого» типа
Насосы отопления, называемые «мокрыми», отличаются от своих аналогов тем, что их рабочее колесо и ротор помещен в тепловой носитель. При этом электрический мотор находится в герметичном боксе, куда влага попасть не может.
Этот вариант — это идеальное решение для небольших загородных домов. Такие устройства отличаются своей бесшумностью и не нуждаются в тщательном и частом техническом обслуживании. К тому же они легко ремонтируются, настраиваются и могут применяться при стабильном или слабо изменяющемся уровне расхода воды.
Отличительной чертой современных моделей «мокрых» насосов является простота их эксплуатации. Благодаря наличию «умной» автоматики можно без каких-либо проблем увеличить производительность или переключить уровень обмоток
Что касается недостатков, то указанная выше категория отличается низкой производительностью. Обуславливается этот минус невозможностью обеспечения высокой герметичности гильзы, разделяющей тепловой носитель и статор.
«Сухая» разновидность приборов
Для этой категории устройств характерно отсутствие прямого контакта ротора с, перекачиваемой им нагретой, водой. Вся рабочая часть оборудования отделена от электрического двигателя резиновыми защитными кольцами.
Главная особенность такого отопительного оборудования — большая эффективность. Но из этого преимущества вытекает существенный недостаток в виде высокой шумности. Решается проблема путем установки агрегата в отдельной комнате с хорошей звукоизоляцией.
При выборе стоит учитывать тот факт, что насос «сухого» типа создает завихрения воздуха, поэтому мелкие частицы пыли могут подниматься, что негативно скажется на уплотнительных элементах и, соответственно, герметичности устройства.
Производители решили эту проблему так: при работе оборудования между резиновыми кольцами создается тонкий водяной слой. Он выполняет функцию смазки и предотвращает разрушение уплотнительных деталей.
Приборы, в свою очередь, делятся на три подгруппы:
- вертикальные;
- блочные;
- консольные.
Особенность первой категории заключается в вертикальном расположении электродвигателя. Такое оборудование стоит покупать только в том случае, если планируется перекачка большого объема теплового носителя. Что касается блочных насосов, то они устанавливаются на ровной бетонной поверхности.
Предназначены блочные насосы для использования в промышленных целях, когда требуются большие расходные и напорные характеристики
Консольные устройства характеризуются расположением всасывающего патрубка с наружной стороны улитки, в то время как нагнетательный находится на корпусе с противоположной.
Классификация по типу установки – погружные или поверхностные насосы
Все насосы бывают погружными или поверхностными. Это классификация определяет расположение оборудование и принцип его работы.
Погружные насосы имеют особенную конструкцию для полного погружения в перекачиваемую жидкость. Эти специализированные насосы используются в различных промышленных и коммерческих целях, встречаются и на территории частных домов.
Конструкция погружного насоса имеет определенные особенности:
- оснащен водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель. Поскольку речь идет о погружении в воду, производители продумывают защиту от негативного воздействия водной среды на материалы агрегата;
- двигатель и корпус турбины соединены между собой;
- механические и электрические элементы управления находятся в защитном корпусе, чтобы не допустить попадание воды.
Для эффективной и бесперебойной работы оборудования через насос должно проходить достаточное количество жидкости. Если это недопустимо в силу конструктивных особенностей и условий эксплуатации, тогда в насосе присутствует кожух с закрытым верхом. За счет этого жидкость подается в насос.
Для надежной и длительной работы погружных насосов важно обеспечить дополнительную защиту от перегрузки. Поскольку отслеживать его состояние и исправность сложнее (агрегат находится на глубине), важно продумать систему защиты для продления срока службы оборудования
Также должна быть исправной и срабатывать система автоматического отключения насоса в случае остановки двигателя или заклинивания рабочего колеса. Если такая проблема будет иметь место, сложно предотвратить повреждение обмоток двигателя.
Погружные насосы бывают разных размеров, который зависит от сферы их применения – бытового или промышленного. Для тяжелых условий эксплуатации используют крупные насосы с возможностью перекачивания частиц диаметром до 65 мм. В промышленных условиях может иметь место двухуровневая система насоса путем соединения дух агрегатов. Так, можно обеспечить бесперебойность работы даже при выходе одного из строя. Плюсом такой системы будет снижение износа каждого насоса.
Погружные насосы устанавливают в следующих местах:
- глубокие колодцы;
- подвальные помещения с рисками затопления;
- в паре с обычным насосом, чтобы предотвратить выход из строя одного устройства, двигатель которого может забиться загрязненной жидкостью;
- в местах с ограниченным пространством;
- сельскохозяйственные постройки;
- трубопроводы с целью увеличения потока воды. Допустима горизонтальная установка насоса. Они бесшумные, поэтому использовать погружные насосы в трубах оптимально. Более того, двигатель и электрические детали закрыты для попадания жидкости.
Погружные насосы нельзя использовать при повышенных температурах жидкостей, в условиях агрессивной окружающей среды, в источниках с абразивными элементами, с твердыми частицами увеличенных фракций.
В погружных насосах система управления предназначена для контроля над уровнем жидкости. Она должна запускать или останавливать работу оборудования при достижении определенного уровня жидкости
В таких насосах важно исключить работу на сухую, что может привести к выходу из строя двигателя. Для этого производители оснащают модели насосов дополнительными функциями и сигналами тревоги.
Современные погружные насосы – это высокоэффективное оборудование, которое считается безопасным в использовании. Это долговечные двигатели со сроком эксплуатации свыше 40 лет. Это отличный вариант для перекачивания воды из источников, когда нужно полностью погрузить насос в жидкость или установить его ниже уровня земли.
Основные различия между вихревыми и центробежными насосами
Центробежные модели намного превосходят вихревые по своим размерам и весу, Однако, работают они несколько тише. Кроме того, простота их конструкции без страха может позволить закачивать жидкости с инородными вкраплениями – такими являются фекальные и дренажные агрегаты. Вихревые насосы довольно чувствительны, поэтому их специально оборудуют фильтрами;
Центробежные агрегаты считаются более надежными – срок их службы может составлять до 20 лет. В ремонте они тоже достаточно просты, при желании проблему можно устранить самостоятельно. Вихревые агрегаты считаются более тонким оборудованием, проводящим скрупулезную очистку и скоростную накачку жидкости – отремонтировать их самому вряд ли удастся;
Виды самовсасывающих насосов
Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.
Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.
Устройство и принцип действия центробежного насоса
На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.
Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах
Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:
- После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
- Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
- За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
- В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
- По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.
Принцип работы самовсасывающего вихревого насоса
Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.
На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров
После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.
Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей
На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.
