Выбор варианта расположения
Существует три основных варианта размещения шибера в дымоходе:
- крепление «труба в трубу»;
- размещение в каминной топке;
- установка в трубе вентиляции.
Кирпичный дымоход с шиберной заслонкой
Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.
Если расположить шиберный узел в трубе, предназначенной для вентиляции, исключается перегрев двигателя вентилятора в ходе его эксплуатации.
Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.
Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото
Как сделать выдвижной шибер?
Для изготовления шибера вам понадобятся инструменты: сварочный аппарат и болгарка. Независимо от конструкции задвижки для дымохода, необходимо первым делом сделать точные замеры изделия. Для точности специалисты рекомендуют начертить схему шиберной задвижки.
Самодельный выдвижной шибер включает заслонку и специальную рамку. Прямоугольную заслонку чаще вырезают из стального листа толщиной 5 мм. С одной стороны надо сделать сгиб 20 мм, чтобы шибер задвигался и выдвигался. Все кромки на заслонке нужно отшлифовать, чтобы облегчить движения внутри трубы.
Если дымоход изготовлен из стали в форме прямоугольника или квадрата, рамку можно сделать из полосок шириной 30-35 мм и шириной от 2 мм. Их сваривают в П-образную заготовку, а затем ее концы соединяют 2-мя полосками стали. В итоге получается ровная рамка с пазом, внутри которой должна легко двигаться заслонка.
Для изготовления круглого выдвижного шибера берут 2 стальных листа с толщиной 2 мм. В каждом листе вырезают отверстие, равное диаметру трубы и соединяют их сваркой с 3-х сторон. Границы отверстий должны совпасть таким образом, чтобы оставался зазор 5 мм. В него надо будет вставить отдельно изготовленную пластину задвижки.
Техника безопасности
Говоря о шиберных задвижках в первую очередь следует остановиться на технике безопасности. Уже из определения становится ясно, что это устройство способно полностью перекрыть естественный ход воздуха из помещения через печь и дымоход на улицу. В таком запертом состоянии печь может находится только при одном условии — в ней нет ничего, что ещё хотя бы немного тлеет, а тем более горит.
Как известно, горение дров в печи приводит к выделению ядовитого для человека угарного газа. Опасность отравления этим газом заключается в том, что человек может просто не чувствовать губительного воздействия газа до момента, пока не начнет терять сознание, а тогда может быть уже слишком поздно. Не стоит недооценивать эту опасность: например известно, что знаменитый французский писатель Эмиль Золя скончался в Париже у себя в спальне от угарного газа.
Рекомендуем видео-обзор особенностей шиберных задвижек различных конструкций.
Внимательный читатель может заметить, что производители задвижек выпускают их со специальными отверстиями, предотвращающими полное запирание дымохода. Однако, при регулярной эксплуатации с течением времени на этих отверстиях собирается сажа и смола, которые постепенно уменьшают их пропускную способность, а потом могут их и вовсе заблокировать. Очевидно, что дымоход периодически нуждается в чистке и задвижка тут не исключение, но на практике эта процедура проходит значительно реже, чем того требует техника безопасности.
Советы специалистов
Где ставить шибер на дымоходе
Существует 3 варианта размещения заслонки относительно дымоотвода:
- Размещение в топке камина либо печи;
- Крепление по принципу «труба в трубу»;
- Установка в вентиляционной трубе.
Рассмотрим 2 первых варианта:
Размещая задвижку в топке печи, либо в выходном патрубке
В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.
Труба в трубе
Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.
Как выполнять регулировку тяги
Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.
Доставка в регионы
Оправка товара в регионы происходит при 100% предоплате.
Осуществляется транспортными компаниям, до ближайшего к нам терминала ТК.
Цена до места получения груза рассчитывается по внутренним тарифам транспортной компании и оплачивается отдельно при получении.
| При сумме заказа от 15 000 рублей | доставка до ТК бесплатная |
| При сумме заказа меньше 15 000 рублей | от 500 руб. |
Условия доставки
Привозим товар до подъезда жилого дома или входа в коммерческое здание. Разгрузка осуществляется силами заказчика. Дату и время доставки менеджер согласует с Вами по телефону. Не забывайте проверять внешний вид и комплектность товара в присутствии экспедитора.
ВНИМАНИЕ: Большая часть предлагаемой нами продукции имеет большую массу, поэтому просим Вас своевременно позаботиться о разгрузке. Не забывайте проверять внешний вид и комплектность товара в присутствии экспедитора!
Не забывайте проверять внешний вид и комплектность товара в присутствии экспедитора!
Если у Вас остались вопросы по условиям, обращайтесь к менеджеру по телефонам:
+7 (499) 112-09-26
или
Советы по выбору шиберной заслонки
Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.
Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:
- в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
- существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
- категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.
Поворотное устройство — наиболее приемлемый вариант для системы, потребляющей газ
Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.
Изготовление своими руками
Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.
Вариант 1. Изготовление поворотного шибера из нержавейки
Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.
Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:
- болгарка, отрезной и шлифовальный абразивный круг;
- дрель;
- метчик;
- масло для смазки метчика при нарезке резьбы;
- молоток;
- тиски;
- плоскогубцы;
- сварка;
- керн;
- электроды для нержавеющей стали;
- циркуль;
- рулетка;
- маркер перманентный.
Из материалов следует сразу подготовить:
- лист нержавеющей стали толщиной 1.5 -2 мм.
- трубку нержавейку с внутренним диаметром 6 мм;
- 2 болта 8мм,
- гвоздь (или металлический прут).
Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.
- Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
- Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
- Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
- Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
- Отрезаем трубу болгаркой с отрезным кругом.
- Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
- Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
- Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
- Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
- Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
- Собираем заслонку в трубку.Шаг 7
- Делаем шаблон для фиксатора заслонки.Шаг 8
- Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
- Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
- Привариваем к трубе.Привариваем фиксатор
Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки
Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.
- Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
- На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
- Устанавливается заслонка.
- В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
- Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.
Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.
Как сделать задвижку для дымохода своими руками?
Многих хозяев интересует вопрос: как сделать задвижки в круглых трубах? Для круглого или квадратного дымохода можно выполнить задвижку своими руками. Для круглых конструкций лучше всего подходит поворотная задвижка, однако, можно воспользоваться и горизонтальной.
Шиберную задвижку можно изготовить своими руками, так как её конструкция является очень простой. Самостоятельное изготовление этого фасонного элемента дымоходной конструкции является актуальным в том случае, если в ближайших магазинах отсутствует задвижка необходимого сечения.
Поэтапный процесс изготовления задвижки для дымохода выглядит так:
- В первую очередь необходимо подготовить рамку, в которой будет располагать выдвижная пластина. Рекомендуется выполнять рамку из жаропрочной нержавеющей стали. Ширина полок стальных уголков должна быть от 3,5 до 4,5 см. Стыковка углов производится с использованием сварочного оборудования.
- На втором этапе нужно выполнить отверстие под ось. Стоит запомнить, что если вам необходимо выполнить затвор с «прямым» поворотом, то тогда рекомендуется просверлить отверстие в точке, которая соответствует центру параллельных сторон рамы. А для устройств, поворачивающихся под углом, отверстие выполняется по диагонали.
- Далее необходимо установить специальные втулки, которые можно выполнить из обычных труб. Размер втулки должен составлять примерно полдюйма, что соответствует 1,25 см. Для установки трубок необходимо воспользоваться сварочной аппаратурой. Втулки, не должны мешать движению оси прутка.
- Затем производится подбор заготовки под пластину шибера. Для этого потребуется лист нержавеющей стали, соответствующей толщины, из которого необходимо вырезать деталь, подходящую под сечение вашего дымохода. Стоит отметить, что толщина заслонки может быть выше 1 мм (например, 2 или 3 мм).
- На пятом этапе готовая пластина вкладывается в рамку и приваривается к её оси. Специалисты советуют оставлять небольшой зазор между рамкой и пластиной (не менее 1 мм).
- Производится закрепление ограничительного элемента, который необходим для удержания пластинки шибера в нужном положении.
- И, наконец, остаётся только прикрепить к оси ручку, которая необходима для регуляции положения задвижки.
Изготовление своими руками
При желании шибер любого типа можно сконструировать своими руками. Для работы нужен сварочный аппарат и болгарка. Первоначально нужно снять точные замеры трубы, чтобы задвижной клапан плотно не входил в трубу. При несоблюдении требования возникает риск заклинивания заслонки при нагреве трубы. Слишком большой зазор приводит к сложностям регулировки тяговой силы.
Материалы, применяемые при изготовлении шиберной задвижки для дымохода поворотного типа:
- заготовки трубы из нержавейки с внутренним диаметром 6 мм;
- гвозди;
- лист нержавеющей стали шириной 2 мм;
- болты диаметром 8 мм.
Изготовление:
- Измерив внутренний диаметр трубы, перенести размеры на лист стали.
- Вырезать круги, отшлифовать.
- Заготовку примерить к заслонке и отрезать нужный участок.
- Рассверлить отверстия для резьбы.
- Приварить заслонки к трубе.
- Нанести отверстия на дымоход, установить заслонки.
Для изготовления самодельного шибера выдвижного типа потребуется заготовка задвижки, направляющая рамка. Задвижной элемент предварительно вырезается по нужным размерам, соответствующим габаритам дымоотвода. Одну сторону согнуть для облегчения движения при эксплуатации. Произвести шлифовку. Вырезать пластину для задвижного элемента. Детали соединить сваркой и закрепить на трубе.
Изготовление выдвижного шибера
Шибер выдвижной
Конструкция шибера состоит из самой задвижки и направляющей рамки. Сначала необходимо измерить внутреннее сечение трубы или кирпичного дымохода. Согласно замерам, вырезают из листовой стали 4-5 мм толщиной задвижку прямоугольной формы. С одной стороны делают продольный сгиб шириной 20-30 мм, чтобы заслонку было удобнее выдвигать. Все срезы тщательно шлифуют, одновременно уменьшая размеры изделия на 1-2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.
Схема шибера
Если дымоход стальной и имеет прямоугольную форму, рамку делают из стальной полосы толщиной 2 мм и шириной 30-35 мм. Полосу сгибают вдоль, оставляя зазор по толщине пластины, затем надрезают в двух местах под углом 45 градусов и придают П-образную форму. Зазоры в местах надрезов заваривают встык. Концы самодельного профиля соединяют двумя отрезками металла, расположив их так, чтобы между ними свободно проходило полотно задвижки. Должна получиться прямоугольная рамка с пазами для шибера. При этом внутренний периметр рамки обязательно должен равняться сечению дымохода.
Изготовление задвижки шиберной
Готовая конструкция шибера для круглого дымохода
Теперь листы необходимо соединить сваркой с трех сторон по периметру так, чтобы отверстия под трубу совпадали, а между верхним и нижним листом оставался зазор 4-5 мм. После этого остается только вставить задвижку и закрепить шибер на трубе.
Инструкция по изготовлению дроссельного шибера
Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.
Набор инструментов для работы:
- болгарка;
- дрель;
- плоскогубцы;
- сварочный аппарат;
- циркуль;
- рулетка;
- маркер для разметки.
Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.
- Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
- Согласно ему начертить окружность на листовой стали.
- Болгаркой вырезать круг.
- Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
- Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
- Отрезать трубку болгаркой.
- В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
- В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
- Приварить трубку с резьбой к стальной окружности.
Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.
Изготовление своими руками
Вариант 1. Изготовление поворотного шибера из нержавейки
Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.
Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:
- болгарка, отрезной и шлифовальный абразивный круг;
- дрель;
- метчик;
- масло для смазки метчика при нарезке резьбы;
- молоток;
- тиски;
- плоскогубцы;
- сварка;
- керн;
- электроды для нержавеющей стали;
- циркуль;
- рулетка;
- маркер перманентный.
Из материалов следует сразу подготовить:
- лист нержавеющей стали толщиной 1.5 -2 мм.
- трубку нержавейку с внутренним диаметром 6 мм;
- 2 болта 8мм,
- гвоздь (или металлический прут).
Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.
- Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.
шаг 1
- Теперь с помощью болгарки вырежьте круг по выполненной разметке.
Шаг 2
- Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.
Примеряем заслонку
- Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.
Шаг 4
- Отрезаем трубу болгаркой с отрезным кругом.
- Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.
Рассверливаем трубку
- Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.
Шаг 5
- Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
- Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.
Шаг 6
- Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.
Делаем разметку
- Собираем заслонку в трубку.
Шаг 7
- Делаем шаблон для фиксатора заслонки.
Шаг 8
- Переносим разметку на металлический лист. Можно использовать циркуль.
Шаг 9
- Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
- Привариваем к трубе.
Привариваем фиксатор
Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки
Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.
- Выложите 2 ряда печи или камина согласно используемой схеме порядовки.
горизонтальный выдвижной шибер
- На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
- Устанавливается заслонка.
- В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.
Перекрываем шибер рядом кирпичей
- Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.
Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.
Какой материал прочнее
Кроме конструкционных различий разновидности шиберов могут отличаться по материалу изготовления. Единственно возможным вариантом является металл, так как только он не горит и не деформируется при высоких температурах, а с течением времени даже в агрессивной окружающей среде не меняет своих характеристик.
Для производства используют или чугун, или нержавеющую сталь. Самостоятельно соорудить заслонку из чугуна не представляется возможным, так как для этого необходима, как минимум, кузница. Однако в продаже можно найти и невзрачные, и красиво оформленные чугунные заслонки.

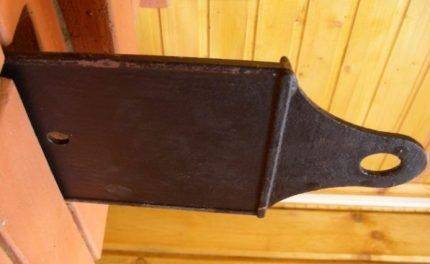

Чугунный поворотный шибер с удобной ручкой. Такая конструкция подойдет для кирпичного дымоотводного канала с прямоугольным сечением, способного выдержать достаточно тяжелый вес устройства
Стальные изделия выглядят проще, но по характеристикам схожи с чугунными аналогами. Преимущество стальных приспособлений в легком весе.
Если чугунную шиберную заслонку для печного дымохода устанавливают только на прочное, капитальное сооружение, то стальная задвижка подходит для любых дымоотводных каналов – кирпичных и стальных, прямоугольных и круглых, основательных и легких.
Образцы шиберной заслонки из оцинкованной стали, диаметр сечения дымохода – 150 мм. Оцинковка, в отличие от обыкновенной стали, не реагирует на воздействие влаги (конденсата) и не поддается коррозии
Выбирая материал, необходимо ориентироваться на характеристики трубы дымохода и особенности интерьера.
Для отопительной дачной печки достаточно и скромной стальной задвижки, тогда как для облагораживания русской печи в коттедже лучше подойдет сделанный на заказ чугунный шибер.
Регулировка
При эксплуатации отопительных агрегатов важным аспектом является правильная регулировка тяговой силы, которая влияет на эффективную работу и безопасность системы отопления. Задвижной элемент, даже при полном проникновении внутрь дымоходного канала, полностью не защищает банное помещение от проникновения угарного газа. Закрытие проводится после окончания топки, дрова должны успеть прогореть, покрыться пепельным слоем.
Если за этим не проследить возникает риск надышаться вредными газообразными веществами. Просачиваясь, угарные продукты заполняют помещение. Следует помнить, что установка средств регулировки тяги (шибер, дефлектор, флюгер) не освобождает от регулярной чистки трубы. Если оборудование вовремя не очистить от сажи, неприятных последствий не избежать.
Нужно внимательно следить за состоянием дымоходной конструкции и наличием достаточной силы тяги.
Для контроля тяги разработана формула расчета оптимального значения для шиберного элемента, который называется коэффициент «альфа. При установке требуемого значения обеспечивается равномерное сгорания дровяных материалов при минимальном образовании пепла.
Наглядная демонстрация эффективности работы шиберной задвижки (видео)
Закрытый шибер:
Открытый шибер:
В большинстве случае, шибер изготавливается из нержавеющей стали толщиной не более 1 мм. Такая деталь способна выдерживать температуру до 9000С, отличается устойчивостью к коррозии и низким коэффициентом термического расширения.
Для того чтобы максимально обеспечить простую эксплуатацию дымохода и хорошую очистку от сажи, поверхность заслонки должна быть полированной.
Состыковку швов выполняют методом вальцовки.
Стандартный шибер перекрывает до 85 % дымохода, что является оптимальным показателем для эффективного выведения продуктов горения.
Как сделать шиберную задвижку своими руками
Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.
Подготовка материалов и инструментов
Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.
Миллиметровая сталь не подойдет, так как она легко прогибается, и при деформации возникнут затруднения с задвиганием пластины в дымоход. Минимальная толщина листа – 1,5 мм, а лучше 2-2,5 мм
Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.
Составление схемы (чертежа)
К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.
Чертеж заслонки с проволочной рамкой. Рамку из проволоки сложнее закрепить на кирпичной кладке, чем профиль с плоскими широким сторонами
Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.
Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.
Размеры конструкции для трубы прямоугольного сечения. Задвижка должна полностью перекрывать дымоотвод, но при этом иметь небольшие отверстия для проникновения воздуха, просверленные дрелью, или зазор
Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.
Разметка и вырезание деталей
Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.
Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.
Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.
Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.
Этапы установки задвижки
На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.
Галерея изображений Фото из В соответствии со схемой устройства печи определяем место установки шиберной заслонки и отмечаем кирпичи, которые необходимо подрезать
Достаем кирпичи, служащие основанием для монтажа заслонки, и подрезаем их по размерам рамки шибера болгаркой
Для фиксации задвижки используем раствор для кладки. Наносим его на место монтажа, а затем – на края рамки сверху
Задвижка «встала» на одном уровне с остальными кирпичами, поэтому препятствий для дальнейшей кладки нет, она производится в обычном порядке – по схеме порядовки
Шаг 1 – определение места монтажа
Шаг 2 – обрезание кирпичей по периметру отверстия
Шаг 3 – посадка шибера на раствор
Шаг 4 – кирпичная кладка над шибером
Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.
Виды и конструкции
Дымоходный шибер выпускается в нескольких вариантах.
Выдвижной
Представляет собой круглую или прямоугольную рамку с пластиной. Пластина выдвигается и задвигается, тем самым регулируя сечение дымохода.
Такой вариант чаще всего используется с кирпичных и керамических каналах. Для неполной герметизации и избежания отравления угарным газом в пластине делается небольшое отверстие. Главное преимущество данного варианта – простота монтажа.
Поворотный дроссельный
Поворотная, или дроссельная, заслонка (она же кабанчик), представляет собой пластину из стали или чугуна, вращающуюся вокруг оси. Ось – металлический стержень, приваренный внутри дымовой трубы. Используется в стальных дымоходах.
Отличается меньшей надежностью-со временем сварочное крепление пластины и оси ослабевает. Следует отказаться от установки поворотного шибера в бане — даже в закрытом виде этот вид заслонки частично пропускает пар.
Кроме того, шиберы различаются по материалу (наиболее распространены нержавеющие и чугунные) и способу регулировки.
Отличия выдвижного и поворотного шибера
Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.
Способы установки шиберной пластины
Монтируется заслонка в одном метре от отверстия трубы, находящегося возле отопительного прибора, или в топке. Размещенная таким образом задвижка легко управляется, поскольку ни вход, ни облицовочная часть не закрываются ручкой.
Деталь устанавливается в трубе, без использования дополнительного крепежа. Осведомленные строители этот способ называют «трубой в трубе».
Шиберную задвижку ставят в вентиляционном сооружении – она чаще всего располагается на выходе. Эта конструкция имеет название пускового шибера в том случае, если заслонка с вентилятором монтируются вместе. В таком положении заслонка выполняет роль профилактической заглушки, благодаря которой двигатель не перегревается при запуске вентилятора. Запускать его в работу нужно тогда, когда шибер закрыт, с целью исключения повышенной нагрузки на электрический двигатель.
Что такое шиберная заслонка
Немецкое слово Schieber в русском языке не изменило ни произношения, ни смысла. Если говорить конкретно о печном отоплении, то шибером, а также шиберной заслонкой называют устройство запорного типа, которое перекрывает дымоходный канал.
При обустройстве дымоотводного канала задвижку устанавливают в верхней части основания, которое находится в помещении, чтобы при необходимости можно было вручную регулировать перемещение газов, а вместе с тем и качество тяги.
Так выглядит шибер в выдвинутом виде. В задвинутом состоянии (когда печь уже протоплена) задвижку почти не видно, наружу выступает только ее «ушко»
Заслонка на дымоходном канале обязательна при традиционном варианте кирпичной печи. Задвигая ее частично или полностью, можно уменьшать тягу или перекрывать движение нагретых газов.
Полностью заслонку задвигают тогда, когда печь протоплена и вредные для здоровья газы перестают поступать в канал. Известны случаи гибели людей, угоревших от рано «закрытой» печи.
Если опоздать с закрыванием заслонки, тепло от нагретых кирпичей будет уходить в трубу, и температура в помещении быстро снизится. Вовремя задвинутый шибер – гарантия того, что в доме как минимум сутки будет тепло. Как известно, в деревенских домах в холодный сезон затапливать печь приходится каждое утро.
Стальная шиберная задвижка заводского производства диаметром 200 мм. Для упрощения монтажа продается вместе с фрагментом стальной трубы, во встроенном виде
Существует мнение, что заслонки, обязательные для кирпичных печей, абсолютно не нужны для устройства печей из стали (хотя и предлагаются производителями), а также для моделей с установленным дефлектором.
Аргументом против их использования является тот факт, что дымоход при закрытой задвижке быстро засоряется сажей. Верхняя его часть охлаждается от поступающего в трубу холодного воздуха, который при контакте с горячей стальной трубой образует большое количество конденсата. Такая ситуация требует более частой чистки дымохода.
