Шкаф для баллонов с газом: требования к хранению баллонов + советы по выбору и установке шкафа

Как хранить баллоны правильно и почему это так важно

Вопрос о хранении газов регулируется на государственном уровне. Есть официальные требования безопасности при обращении с горючими, взрывоопасными веществами

Существует несколько причин обратить внимание на то, как правильно хранить газовый баллон:

• Поддержание безопасности. Существует большая опасность взрыва или возгорания. Это может быть спровоцировано воздействием сильного нагрева, разряда электричества, скопления большого объема вещества в замкнутом, непроветриваемом пространстве.
• Исключение вреда здоровью. Многие вещества представляют токсическую опасность для организма. Некоторые газы вызывают сильное отравление, могут угрожать жизни. Пример – азот. Его высокая концентрация в воздухе приводят к тому, что появляется риск удушья.
• Сохранение всего объема газа. Упомянутый жидкий азот при попадании в условия высоких температур может испаряться. Если в помещении хорошая вентиляция, вы не заметите утечку и потеряете всю партию.
• Поддержание функциональности баллона. Если оказать на него сильное механическое давление, велик риск деформации и полного выхода емкости из строя.

Чтобы поддерживать безопасность, нужно обратить внимание на температурные условия хранения, место складирования и другие характеристики. Рассмотрим эти вопросы подробнее

Порядок хранения баллонов с газом

Обеспечивая удобство и комфорт в доме, газ, тем не менее, является особо опасным. Нередки случаи взрыва бытового газа и баллонов по вине пользователей. Поэтому эксплуатация бытовых баллонов с газом должна производиться в соответствии с требованиями безопасности.

В законодательстве Российской Федерации порядок транспортировки, хранения и безопасной эксплуатации регулируется рядом нормативных актов. Так, ПП РФ N 410 от 14 мая 2013 г. касается мер по обеспечению безопасности при использовании и содержании газового оборудования. Своими положениями регламентирует вопросы использования газа в бытовых баллонах и обязует использовать только исправные баллоны, у которых не истек срок годности.

Причем, за состоянием, своевременным ремонтом и обслуживанием емкостей со сжиженным бытовым газом обязаны следить сами владельцы, не препятствуя проведению планового ТО представителями газовой компании.

Использование газовых баллонов для бытовых нужд – необходимая мера. От того, как будет обеспечиваться использование и хранение газовых баллонов, зависит прежде всего безопасность проживающих в доме или квартире

Правила эксплуатации, обслуживания, ремонта и заправки баллонов прописаны в Постановлении № 91 от 11 июня 2003 года.

Здесь же указано, что нормативный срок службы сосудов, работающих под давлением, к которым относятся и баллоны со сжиженным бытовым газом, определяется производителем. А по истечении срока эксплуатации такой баллон использовать запрещено.

За хранение и использование газовых баллонов в открытом виде (без специального помещения) предусмотрен штраф до 2000 рублей

Также законодательством предусмотрены порядок хранения газовых баллонов. Требования статьи 92 ПП РФ N 390 от 25.04.2012 “О противопожарном режиме” гласит: баллоны для бытовых газовых приборов объемом более 5 литров должны располагаться в шкафах из негорючих материалов у глухого простенка стены.

Таким образом, шкаф для баллонов является обязательным атрибутом, который должен быть выполнен в соответствии со статьей 93 данного постановления.

Размеры

Размер шкафа привязан к габаритам баллона, который будет в нем храниться. Емкости под газ имеют высоту 96 см и 137 см. Баллоны с другими параметрами не изготавливаются. Стандартными размерами для шкафа считаются высота 100 и 150 см.

Производитель не всегда придерживается стандартных размеров. Для маленьких баллонов выпускаются шкафы высотой до 130 см, для больших —140–150 см. Свободное пространство используется для размещения редукторов.

Для каждого вещества выпускают свои стабилизаторы. Редуктор для пропана представляет собой металлическое устройство в виде диска диаметром около 10 см. Его устанавливают в любой точке газоотводящего шланга. В шкафу редуктор обычно подвешивается на отдельное крепление выше баллона. Если в конструкции стоит несколько емкостей, достаточно одного приспособления, закрепленного в центре. В таких случаях к нему подходят шланги от всех баллонов. Также в шкафу размещают универсальный или разводной ключи, которые используют для открывания и запирания вентилей и присоединения редукторов.

Размер дна должен составлять:

• у конструкции на 1 баллон — 43 x 40 см;
• у шкафа для двух газовых баллонов — 43 x 80 см.

Сфера и условия применения вытяжных шкафов, требования к изделиям

Геометрически сооружение представляет собой параллелепипед. Его вес зависит от толщины стали и может доходить до 50 кг. Изделия менее 30 кг лучше не приобретать, они недолговечны.

Как выбрать металлический шкаф для газовых баллонов

Выбирая шкаф металлический для газовых баллонов, необходимо оценить все его потребительские качества, поскольку он должен выполнять определенные функции. Правила выбора шкафа металлического для бытового газа:

• Проверить наличие необходимых мест хранения (1, 2 или 3) и объема ящика.
• Удостовериться в соответствии заявленных характеристик изделия реальным. Проверке подвергаются габариты металлического ящика и его вместимость.

Параметр объема металлического шкафа может ничего не сказать покупателю, поскольку на рынке присутствуют емкости с разным типоразмером, и они отличаются по высоте. В металлических изделиях одного объема может храниться неодинаковое количество емкостей различного размера. Количество и размер газовых баллонов, для которых заказывается металлическая конструкция, должны быть известны производителю.

Осмотреть на соответствие требуемым нормам безопасности.

Главная функция металлического шкафа – обеспечение безопасности в процессе использования газа в баллонах. Перед его приобретением необходимо удостовериться в качестве изделия, его прочности, толщине металла (более 1,0 мм) и пр

Осмотру петель уделить особое внимание: они должны работать без люфта и не прогибаться ни наружу, ни внутрь

Дверцы и замки изделия, как и иные подвижные элементы конструкции, должны быть прочными, сложно взламываемыми, даже при помощи лома (фомки). Они не должны «продавливаться» внутрь корпуса. Такие манипуляции дадут ответ сразу на два вопроса: какова устойчивость конструкции к взрыву изнутри и насколько изделие способно справиться с взломом.

Полезными и удобными будут также некоторые средства безопасности внутри конструкции. Примером может служить цепочка, закрепляющая емкости с газом. Запирающее устройство необходимо проверить на простоту и надежность одновременно. Вскрытие замка без использования спецсредств или ключей не должно быть возможным.

Проверить на поддержание оборудования в рабочем состоянии.

Помимо защиты от проникновения извне, металлический шкаф для хранения баллонов должен ограждать их от влияния окружающей среды

Важно проверить, позаботился ли производитель о данной функции изделия

Большинство металлических конструкций продаются в разобранном состоянии – для удобства транспортировки. Полное название таких изделий – шкафы газобаллонные разборные (ШГР). Поэтому перед приобретением необходимо проверить, насколько ШГР будет выполнять функции защиты содержимого от влаги, а также от пыли и грязи. Для этого проверяется качество сборки, подгон каждого элемента конструкции и отсутствие зазоров и щелей, в которые может проникнуть пыль и грязь. Преимуществом изделия будет дополнение его уплотнителями из резины или силикона, которые не дают подвижным частям дребезжать на ветру.

Необходимо внимательно отнестись к наличию у ящика подставки, приподнимающей конструкцию над землей на несколько сантиметров. Требованиями установлено наличие вентиляционных отверстий в полу или на боковых стенках снизу. Место их положения может различаться. Специалисты указывают на удобство расположения отверстий в полу для дополнительного отвода влаги.

Оценить эстетические качества и возможный срок службы.

Одним из важных вопросов долговечности конструкции является обеспечение его надежным покрытием, которое защищает металлический шкаф от влажной среды, а, следовательно, и от коррозии. В процессе приобретения необходимо тщательно проверить качество окраски. Вся поверхность должна быть покрашена равномерно, на изделии не должно быть царапин, сколов, ржавчины и вспенивания краски, последнее может говорить о начавшемся коррозийном процессе или о его приближении.

С эстетической точки зрения металлический шкаф – не самый привлекательный элемент дизайна. В частности, громоздкая конструкция на два газовых баллона, которая может не вписываться в садовый интерьер. Выходом будет подбор оптимального для заказчика цвета изделия, который сделает его незаметным или, наоборот, сделает частью колористической гаммы сада.

V. Требования безопасности при аварийных ситуациях.

5.1. Кислородные баллоны, у которых при осмотре поверхности выявлены трещины, вмятины, раковины и риски глубиной более 10% от номинальной толщины стенки, выщербления, износ резьбы горловины, а также на которых отсутствуют некоторые паспортные данные выбраковываются.

5.2. Если в результате очистки паспортные данные баллона видны, неудовлетворительно потребителю запрещается набивать их самостоятельно. В этом случае баллон должен быть направлен на предприятие наполнитель.

5.3. Если при закрытии вентиля (при продувке баллона или проверки наличия остаточного давления в нем, или просто в процессе использования баллонов) оборвется шпиндель (шток) необходимо оторвавшуюся «головку» и сам баллон возвратить лицу выдавшему баллон, поставить в известность о неисправности баллона непосредственного руководителя и не в коем случае не предпринимать никаких попыток ремонта вентиля самостоятельно.

5.4

В случае когда из-за неисправности вентиля кислород содержащийся в баллоне не может быть использован, баллон должен быть возвращен на наполнительную станцию и на нем наносится подпись «Осторожно! Полный» и направляется соответствующее сопроводительное письмо с указанием заводского номера этого баллона

5.5. В случае полного срабатывания кислорода из баллона, последний должен направляться на наполнительную станцию в мастерскую по ремонту и испытанию баллонов.

5.6. Потребители кислорода, виновные в нарушении правил обращения с баллонами снимаются с обеспечения кислородом на период разбора и устранения нарушений и принятия мер воздействия к виновным.

5.7. При возникновении ситуаций, которые могут привести к несчастному случаю или аварии, следует немедленно прекратить все работы и сообщить об этом непосредственному руководителю.

5.8. При возникновении возгорания немедленно приступить к его ликвидации первичными средствами пожаротушения, а при необходимости вызвать пожарную охрану.

5.9. При несчастном случае с персоналом немедленно приступить к оказанию первой помощи пострадавшему, вызвав при необходимости скорую медицинскую помощь.

36742

Закладки

Комментировать 1

Комментарии 1

Размещение баллона с бытовым газом в частном доме

07.05.2019 вышло постановление №390 оно называется «О противопожарном режиме», вносящее поправки в закон от 25.04.2012 года. Пункты, регламентирующие использование газовых емкостей таким образом:

1. Баллоны, наполненные газом, нельзя хранить в квартирах, жилых домах, на чердаках, подвалах, лестничных пролетах и балконах;
2. Стены помещений, где стоит газовое оборудование изготовленные из горючих материалов, нуждаются в надежной защите — слоя штукатурки особого покрытия, рекомендуют изготавливать пирог из асбеста и кровельного железа;
3. На улице емкости с газом устанавливают металлических шкафах, имеющих замок, их снабжают табличкой с предупреждающей надписью;
4. Вход во двор, в которых установлены емкости с топливом, должен иметь табличку с надписью что там хранится бытовой газ.

Исключение относится только к маленьким емкостям вместительностью 5 литров используемых для работы газовых плит. Запрещено самостоятельно вносить изменения в конструкцию прибора. Баллоны с серьезными дефектами (недокомплектация, следы от удара, деформация), устанавливать запрещено — их отправляют на утилизацию.

Правила транспортировки

• Перевозка осуществляется специально оборудованными автомашинами, обозначенными предупреждающими знаками.
• На перевозку баллонов с СУГ, техническими газами оформляется специальный допуск.
• Каждый баллон с газом обозначен своим цветом: бытовая смесь пропана-бутана – красным, кислород – голубым, ацетилен – белым, углекислота/азот – черным с обозначением химического элемента/соединения, аргон – серым, гелий – коричневым.
• Категорически запрещена совместная транспортировка резервуаров с разными газами, а также порожних/израсходованных вместе с полными.
• При перевозке в автомобиле их укладывают горизонтально не выше бортов, не больше чем в три ряда; в контейнере – стоя, причем допустима перевозка резервуаров с кислородом, ацетиленом вместе.
• Емкости с пропаном-бутаном можно перевозить стоя без контейнеров, с прокладкой между ними и надежным ограждением.

При погрузке/выгрузке баллонов с газами запрещено:

• Работать в одиночку, должно быть не меньше двух грузчиков.
• Работать в спецодежде, рукавицах, загрязненных ГСМ, растительными маслами.
• Загружать резервуары с кислородом в кузов автомашины, имеющий проливы/пятна ГСМ, а также мусор, посторонние предметы.
• Категорически недопустимо переносить резервуары с газами на руках/плечах, перекатывать баллоны, а также передвигать, сбрасывая, ударяя их друг об друга.
• Держать, подавать емкость запорной арматурой вниз.
• Производить погрузку/разгрузку резервуаров без защитных колпаков.

Внутри зданий стальные емкости с любыми газами необходимо транспортировать на носилках с надежным креплением или специальной тележке с колесами, имеющими резиновые шины; при этом допустима совместная перевозка двух баллонов – с кислородом, ацетиленом для проведения газосварочных работ.

Работа с электроинструментом

Каждое предприятие старается обеспечивать максимально возможную безопасность для его сотрудников. Действуют и специальные правила эксплуатации газовых баллонов и электроинструмента. Поскольку производственные работы зачастую связаны с проведением огневых работ (сварке, резке и т.д.). Для этих задач применяются ёмкости с ацетиленом, кислородом или аргоном.

До работы, в её процессе и по её завершению есть свои трактовки. Это обязательная инструкция по эксплуатации газовых баллонов, которую тщательно изучают и сдают зачёт по ней все газосварщики. Её структура такова:

До начала работы:

Проверка минимальных дистанций: рабочих зон – 10 м от рамповых конструкций, единичных сосудов – 1 м от отопительной системы и 1 м – от открытого пламени.
Позиция баллонов – строго вертикальная. Они помещены в специальные стойки и надёжно зафиксированы хомутами.
Оборудование навесов над резервуарами.
Проверка исправности всех компонентов, их герметичности и наличия воды в затворе. При неисправности баллон отправляется на точку заправки

На нём мелом пишется «Осторожно! Наполнен!».
Вентиль открывается специальным торцевым ключом, который располагается на его шпинделе.
Клапан вентиля должен открываться на 0,7 или 1 оборот.

В процессе:

1. Защита от нагревания или замерзания (в работе с кислородной моделью).
2. Постоянный контроль над герметичностью и защите от солнца.

После работы:

1. На основе данных манометра определяются остатки газа.
2. Отбор ацетилена завершается при параметре 50 кПа.
3. Ёмкости размещаются в специальные места для хранения.

Это интересно: Основоположники пенного пожаротушения — разбираемся по порядку

Какие бывают шкафы для газовых баллонов

В первую очередь оборудование можно разделить по количеству резервуаров, которые помещаются внутри конструкции. Самые маленькие шкафы предназначены только для одной емкости, и этого будет вполне достаточно для небольшого загородного дома, жителям которого не требуется большое количество топлива. В то же время массивные дорогие модели вмещают до 12 газовых баллонов внутри конструкции.

Технические параметры ящиков принципиально не отличаются, однако некоторые агрегаты более качественно собраны и лучше защищают. Популярность моделей с функцией фиксации баллонов объясняется именно этим. Одно из ключевых отличий заключается в способе сборки. Модели можно подразделить на сварные и сборные. Первые представляют собой целостную конструкцию, которая поставляется сразу в готовом виде. Такое оборудование неудобно перевозить, однако корпус прочнее и надежнее.

Второй тип продается в разобранном виде. Разобранные ящики, как нетрудно догадаться, проще транспортировать и легче хранить, поскольку детали занимают меньше пространства, чем готовая конструкция. Однако сборные модели менее прочны. Сложно сказать, какой из вариантов выигрывает, поскольку достоинства и недостатки распределены примерно поровну, поэтому в этом случае целесообразно решать по обстоятельствам.

Поскольку ящики довольно типичны, отдельные виды выделять не имеет смысла

Лучше обратить внимание на особенности, которые выделяют некоторые модели на фоне остальных. Подробное описание представлено в следующем далее разделе

Постановление Правительства РФ от 25 апреля 2012 г. N 390 “О противопожарном режиме”

• Запрещается хранение баллонов с горючими газами в индивидуальных жилых домах, квартирах и жилых комнатах, а также на кухнях, путях эвакуации, лестничных клетках, в цокольных этажах, в подвальных и чердачных помещениях, на балконах и лоджиях.
• Газовые баллоны для бытовых газовых приборов (в том числе кухонных плит, водогрейных котлов, газовых колонок), за исключением 1 баллона объемом не более 5 литров, подключенного к газовой плите заводского изготовления, располагаются вне зданий в пристройках (шкафах или под кожухами, закрывающими верхнюю часть баллонов и редуктор) из негорючих материалов у глухого простенка стены на расстоянии не менее 5 метров от входов в здание, цокольные и подвальные этажи.
• Пристройки и шкафы для газовых баллонов должны запираться на замок и иметь жалюзи для проветривания, а также предупреждающие надписи “Огнеопасно. Газ”.
• У входа в одноквартирные жилые дома, в том числе жилые дома блокированной застройки, а также в помещения зданий и сооружений, в которых применяются газовые баллоны, размещается предупреждающий знак пожарной безопасности с надписью “Огнеопасно. Баллоны с газом”.
• Передвижные установки с газовыми горелками инфракрасного излучения, размещаемые на полу, должны иметь специальную устойчивую подставку. Баллон с газом должен находиться на расстоянии не менее 1,5 метра от установки и других отопительных приборов, а от электросчетчика, выключателей и других электроприборов – не менее 1 метра.
• При работе передвижных котлов на сжиженном газе газовые баллоны в количестве не более 2 находятся в вентилируемых шкафах из негорючих материалов, устанавливаемых на расстоянии не менее 20 метров от работающих котлов.
• В сварочной мастерской при наличии не более 10 сварочных постов допускается для каждого поста иметь по 1 запасному баллону с горючим газом. Запасные баллоны ограждаются щитами из негорючих материалов или хранятся в специальных пристройках к мастерской.
• При обращении с порожними баллонами из-под горючих газов соблюдаются такие же меры безопасности, как и с наполненными баллонами.

На стройплощадке

Проведение огневых работ с применением газобаллонного оборудования на территории, в зданиях/сооружениях строительной площадки проводится только работниками, прошедшими профильное обучение, в том числе по программе ПТМ.

Правила хранения, использования резервуаров с СУГ, кислородом на стройплощадке принципиально не отличаются от аналогичных на предприятиях, в быту, но есть нюансы:

• К местам проведения работ по сварке/резки баллоны с СУГ, кислородом доставляют на носилках, санках, специальных тележках, оборудованных надежными крепежными хомутами, ремнями.
• При транспортировке недопустимы удары, резкие толчки.
• Как транспортировка, так и хранение баллонов должно осуществляться с навинченными предохранительными колпаками.
• Запрещено совместное хранение баллонов с кислородом и СУГ, а также емкостями с карбидом кальция, красками, ГСМ.
• При хранении/транспортировки пустых баллонов из-под СУГ, кислорода нужно соблюдать меры безопасности, как с неиспользованными резервуарами.
• При применении передвижных установок инфракрасного излучения с газовыми горелками баллоны с СУГ должны размещаться на расстоянии: не меньше 1, 5 м – от других приборов отопления, не меньше 1 м – от электросчетчика, розеток/выключателей, электроприборов.

Учитывая сложность рельефа территории стройплощадки (неровности, частую захламленность), условия внутри строящихся зданий/сооружений (стесненность, наличие лесов, временных лестниц, трапов, переходов между этажами/отметками) особую значимость представляет безопасная транспортировка баллонов с газами, их разгрузка, переноска до склада, непосредственно до мест использования; что не менее важно, конечно, и при доставке к жилым зданиям, на предприятия, в организации

На предприятии

При эксплуатации газовых баллонов на территории, в цехах промышленных объектов, государственных/частных учреждений/организаций, предприятий в них часто находятся емкости со следующими веществами в сжатом/сжиженном состоянии:

• Баллоны с СУГ, горючими газами, используемыми также в быту.
• Емкости объемом с объемом от 10 до 50 л с техническими газами – азотом, гелием, аргоном, водородом, двуокисью углерода, ацетиленом, кислородом.

Необходимое пояснение:

• Между баллонами с СУГ, используемыми на предприятиях, в организациях, в быту нет никакой разницы – это те же резервуары.
• Сроки эксплуатации, переосвидетельствования – одинаковы.
• Требования безопасной технической эксплуатации к ним – не отличаются; правила ПБ – различны из-за других условий размещения, хранения, наличия гораздо большего количества опасных факторов, способствующих возникновению взрыва/пожара.
• Отличие – на предприятиях, в организациях востребованы баллоны большей емкости, чем в быту, хотя это утверждение довольно спорно.

Все это относится к баллонам с горючими газами, т.к. резервуары с техническими газами в быту не востребованы, за исключением пары – ацетилен + кислород при проведении ремонтных работ систем водоснабжения, в том числе противопожарного водопровода.

Требования ПХГБ, норм ПБ на территории, в зданиях предприятии/организации:

• При необходимости оборудования постоянного рабочего места, оборудованного баллонами с газами, будь то сварочный пост или научная лаборатория, в составе индивидуальной установки должно быть не больше двух баллонов (рабочий + резерв) на расстоянии: не меньше 1 м – от любых отопительных приборов, не меньше 5 м – от источников открытого пламени.
• Баллоны с СУГ должны быть защищены от прямых солнечных лучей.
• При временном использовании баллонов с газами в течение рабочего дня (смены) запрещено устанавливать их на путях эвакуации, перемещения грузов, проезда автотранспорта.

Запрещено также устанавливать баллоны с легкими горючими газами в торговых центрах для заполнения воздушных шаров, иных целей; хранить кислородные баллоны в зданиях медицинских учреждений.

Перед выполнением огневых работ с использованием газовой сварки/резки на временных местах на территории населенных пунктов, в зданиях/сооружениях любого назначения, кроме стройплощадок и частных домов, руководителем предприятия/организации или ответственным за противопожарное состояние объекта/здания выдается наряд-допуск по ППР.

Подробное видео про хранение, транспортировку и эксплуатацию

Применение и особенности содержания

Обустройство места для содержания оборудования имеет особые требования — сохранность содержимого, а подходящим материалом считается листовой металл, толщиной от 0.8 -1.5 мм.

Использование газовых устройств предполагает под собой применение защитных емкостей, большинство из которых, не предусматривает хранение в помещении.

Иногда, соблюдение условий разрешает определять изделие в закрытом помещении. В этом случае правильная высота потолка — от 2 метров, при этом потребитель должен подумать о наличии вентиляционных отверстий.

Для безопасного хранения владельцы предпочитают определять место хранения оборудования на улице. В таких условиях, уличные конструкции берут на себя основные функции:

• комфортное место хранения;
• сохранность от внешних воздействий;
• экономия свободного пространства в помещении;
• защита от открытого огня;
• дополнительная защита от кражи оборудования;
• обеспечивает минимальное воздействие солнечных лучей;

Отверстие для шланга, находится с обратной стороны либо с боковой.
Для удобства владельцу предоставлена возможность сделать отверстие на любой из стенок шкафа, путем частичного выдавливания.

Чтобы предотвратить опасные последствия, в изделии имеются места,
предназначенные для вентиляции, способные предотвратить возможные утечки.

Разновидности конструкций

Модели шкафов подразделяются на 4 основных вида: сборные, стационарные, одно-двух баллонные, разборные.

Большим спросом пользуются двухбаллоные изделия, которые при наличии запасного сосуда дают возможность потребителю постоянно пользоваться бытовым газом.

Устройства для содержания делятся на: двустворчатые или одностворчатые, и обязательно с ключевым замком. Эти меры предусмотрены для избежания проникновения к содержимому ящика посторонним.

Ножки для шкафа изготавливают из особо прочного материала, способного выдержать не только его, но и содержимое. Изделие может находится на специализированной подставке, способной обеспечить устойчивость конструкции.

При работе с разборными моделями, потребителю будет комфортно перевозить ящик, а также, каждый легко соберет продукт самостоятельно.

Вышеперечисленные виды считаются абсолютно ремонтопригодными.

Размеры шкафов

Описанные выше модели, имеют индивидуальные параметры, и распределяются по объемам емкостей, хранящихся в них.

Стандартный размер устройства, варьируется от 1 до 1.5 метров, когда высота обычного баллона — от 0.98 до 1.3 метров.

Правила относительно высоты не являются жесткими, что позволяет производителям конструировать шкафы с небольшим запасом, который немаловажен для размещения параллельных, вспомогательных механизмов.

Прочие габариты, ширина и глубина, в отличие от высоты, имеют ряд строгих требований, для одного баллона это 0.43 на 0.4 метра, для двух – 0.43 на 0.8 метра.
Соответствуя регламентам конструирования, шкафы обретают форму параллелепипеда с размерами 1х0.4х0.43 м для малого сосуда,
а для высокого — 1.5х0.8х0.43 м.

Таким образом, одно-баллонная конструкция весит до 55 кг, масса шкафа на 2 баллона увеличивается на 35 кг.

Чтобы обеспечить недосягаемость для посторонних конструкции оснащены ключевыми замками, по желанию, потребитель может обзавестись тяжелой цепью и навесным замком.
Прочность подвесных креплений, на петлях обеспечивает сохранность газовых баллонов. Для правильного функционирования замка, двери должны плотно прилегать к каркасу, это поможет стабилизировать петли. При выборе продукта, положение петель подскажет правильное положение дверей.

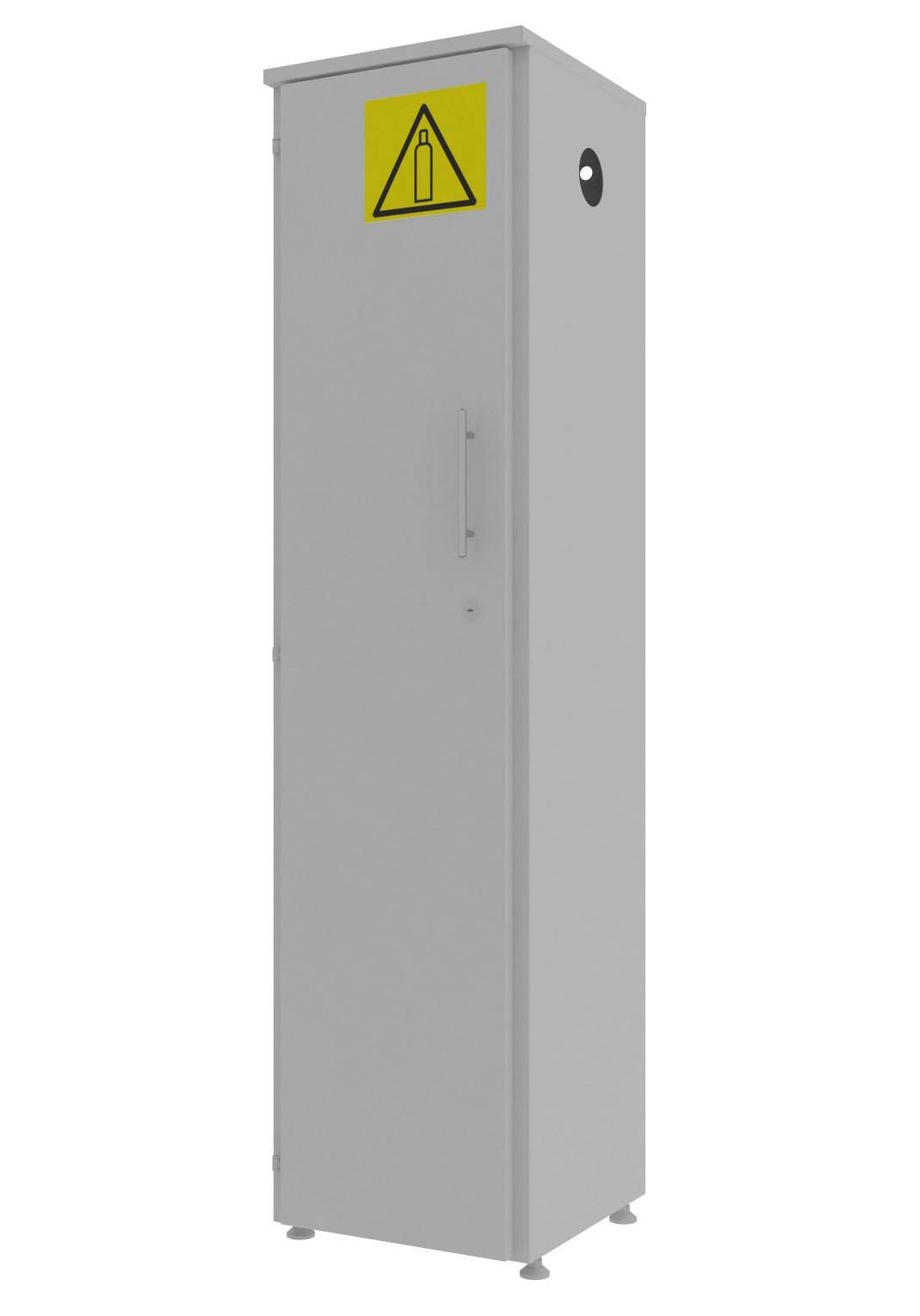

Устройство металлического шкафа для баллонов

В соответствии с законодательством РФ, эксплуатация газовых баллонов возможна только при наличии шкафа, в котором они располагаются.

Существует ряд обязательных требований к таким изделиям:

• материал изготовления всех частей конструкции должен быть огнестойким;
• конструкция должна иметь запорное устройство;
• обязательно наличие отверстий для проветривания;
• иметь информационную надпись «Огнеопасно. Газ».

Материалы, применяемые для производства таких шкафов, сами не горят и не тлеют, являясь преградой для распространения огня в случае возгорания. Таким образом они повышают противопожарную безопасность здания при возможном воспламенении или взрыве.

Замки ограничивают несанкционированный доступ внутрь. Информационная табличка выполняется в соответствии с ГОСТом и располагается обязательно на лицевой части изделия. Она может дополняться любыми структурными знаками.

Одним из самых надежных и безопасных при пожаре материалов является металл. Большая часть конструкций для бытового газа делается именно из него. Специальные металлические шкафы для баллонов конструируются для хранения там работающих газовых емкостей с учетом всех возможных условий.

Составные части бытовых баллонов для газа:

• корпус изделия – изготавливается из стали толщиной ≥ 0,1 см;
• двери – одна или две, в зависимости от числа хранимых емкостей;
• поддон, на котором стоят баллоны внутри изделия, – решетка или цельный;
• крепеж – удерживающее устройство, которым емкость надежно крепится внутри;
• отверстия для шлангов в задней стенке металлического шкафа;
• жалюзи для проветривания – делаются обязательно, форма поддона (решетка или цельный) не влияет на их наличие;
• система открывания металлического изделия (ручки, задвижки и пр.);
• ушки для навесного замка.

Материал изготовления ручек и задвижек также должен быть негорючим. Нельзя допускать использование пластика.

Чаще всего металлические шкафы представляют собой цельную конструкцию. Однако возможны и сборные экземпляры. Ящик покрывается полимерной краской – это вещество, состоящее из полиэфирной и эпоксидной смол. Такую краску также называют порошковой. Преимуществами данного покрытия является устойчивость к огню и защита изделия от коррозии.

В быту

Правила использования газовых баллонов, как и их изготовления, хранения, изложены в нескольких официальных документах:

• «Правилах промбезопасности опасных производств, где используется оборудование под избыточным давлением», утвержденных приказом № 116 от 25.03. 2014 г. Федеральной службы Ростехнадзора.
• ППР в РФ.
• ГОСТ 15860-84, устанавливающий тех. условия для баллонов со сжиженными углеводородами давлением до 1,6 МПа.

В рекомендациях ФГУ ВНИИПО от 13.06.2000 г. о тактике пожарных подразделений в условиях возможности взрыва газобаллонного оборудования в очаге пожара, приводится следующая информация:

• Широкое распространение получили баллоны для хранения, транспортировки сжиженных/сжатых углеводородных газов (СУГ) в различных сферах промышленности, а также в быту.
• В соответствие ГОСТ 15860 на 25 предприятиях в России выпускаются сварные баллоны из стали для хранения СУГ.
• Их суммарное количество около 40 млн шт.
• Основные виды вместимостью 27, 50 л, что составляет до 85% от общего количества.

Хранение и использование газовых баллонов

Учитывая, что согласно ГОСТ допустимый срок эксплуатации баллонов с условием соблюдения правил, технического освидетельствования раз в пятилетку – 40 лет, несложно представить, что за последние годы их количество как быту для приготовления пищи, так на строительных площадках, в цехах промышленных предприятий для проведения огневых, в том числе газосварочных, работ, только возросло; как и количество пожаров, где имели место взрывы, гибель людей.

На эту тему ▼

Утечка газа в квартире: причины и ваши действия

Основные требования норм ПБ к использованию баллонов с пропаном, бутаном, их смесью при использовании в быту:

• Запрещено хранение баллонов с СУГ в частных домах, квартирах, лестничных клетках, в подвалах/чердаках, на лоджиях/балконах многоэтажных жилых зданий.
• Кухонные плиты, газовые агрегаты для нагрева воды обязаны иметь подачу СУГ от резервуаров, установленных вне жилых строений в пристройках/шкафах из негорючего материала, расположенных у глухих наружных стен, удалены не меньше 5 м от входов в дом, подвалы/цоколи. Исключение – 1 резервуар до 5 л, подключенный к плите.
• Шкафы для емкостей с СУГ необходимо запирать, оборудовать жалюзи для постоянного проветривания, обеспечить надписями: «Огнеопасно. Газ».
• У входов в частные дома, таунхаусы, блок-секции, помещения строений, где используются резервуары с СУГ размещают надпись/табличку: «Огнеопасно. Баллоны с газом».

Упоминаются и простейшие меры предосторожности – запрещено пользоваться бытовыми агрегатами при утечке газа, имеющего характерный запах; ни в коем случае не проверять герметичность любых соединений газового тракта от ввода в квартиру до приборов с помощью открытого пламени. В бытовых условиях проверить утечку газа можно мыльным раствором, но лучше не заниматься самодеятельностью; а перекрыть подачу и в зависимости от ситуации вызвать представителей аварийной газовой службы или обслуживающей организации/предприятия

В бытовых условиях проверить утечку газа можно мыльным раствором, но лучше не заниматься самодеятельностью; а перекрыть подачу и в зависимости от ситуации вызвать представителей аварийной газовой службы или обслуживающей организации/предприятия.

Правила хранения газовых баллонов

Материалы

Изделие выполняется из несгораемых материалов. Как правило, шкаф для газовых баллонов делают из листовой стали толщиной 1–1,5 мм. Если металл будет толще, конструкция сильно прибавит в весе, что неудобно при перевозке и установке, а также потребует дополнительных креплений.

Снаружи изделие окрашивают порошковой эпоксидной краской, стойкой к перепадам влажности и температуры. Чтобы она красиво легла, используют специальный пистолет. После высыхания слой краски становится прочным, устойчивым к попаданию на него искр.

Согласно нормативам, баллоны с пропаном должны иметь красный цвет, с кислородом — голубой. Емкости с инертным газом окрашиваются по-разному. Каждому веществу соответствует своя окраска баллона. Что касается цвета самого шкафа, здесь строгих требований нет, он может быть любого оттенка. Нужно только обязательно разместить на самой конструкции, на видном месте, предупреждающие знаки

Это могут быть надписи: «Осторожно, газ», «Газ», «Опасно», «С огнем не приближаться» и другие
