Как установить смеситель для биде: руководство по установке и подключению

По способу размещения: настенный, встроенный

Различают, в зависимости от способа их размещения:

1. Настенный с гигиеническим душем. Конструкция может быть как наружная, где трубы водоснабжения и смеситель не прячутся под панель стены, так и встроенная в стену.

   Фото 3. Модель смесителя с лейкой можно установить на умывальник, в специальные отверстия, предназначенные для этого.

2. Встроенный. Эта модель устанавливается в специальные отверстия в чаше-биде. А также сюда относят наружные конструкции, спрятанные в стене.
3. Модели с лейкой. Их можно установить на умывальнике с краном или даже на кухне.
4. Накладная крышка со смесителем. Это отдельное приспособление, которое крепится поверх ободка унитаза.

Особенности установки напольных и подвесных моделей

В процессе установки биде, подключение к канализации становится лишь частью всех работ. Помимо присоединения к линии водоотведения потребуется установить смеситель, подключить горячую и холодную воду. Эти процедуры выполняются обычным порядком, поэтому останавливаться на них нет смысла. Принципиальное отличие заключается в подключении напольных и подвесных моделей, которые оснащены разными выпускными узлами. Рассмотрим оба варианта подключения внимательнее:

Установка напольного прибора

Монтаж напольной модели необходимо выполнять, следуя требованиям инструкции. Если в санузле имеется унитаз и устанавливается отдельное биде, расстояние между ними должно быть не менее 70 см. Для небольших квартир это невыполнимое условие, но для более крупных помещений оно обязательно.

Подсоединение биде к канализации производится исходя из конструкции выпускного элемента. Возможны два варианта, из которых нам будет интересен выпуск в пол (вертикальный). Для этого понадобится обеспечить подводку трубы на уровне ниже напольного покрытия, что потребует проходки трассы под укладку линии. Это самый сложный момент, так как самотечная система водоотведения устроена так, что сифоны сантехники должны быть выше, чем участок входа трубы в стояк. Для решения проблемы используют 2 способа:

• проход трубы сквозь перекрытие и установка ее на стене или потолке нижнего этажа;
• использование напорной системы, откачивающей стоки принудительным способом.

Первый вариант подойдет для комбинированных приборов, совмещающих функции биде и унитаза. Однако, для его реализации нужно жить в частном доме, или в двухуровневой квартире. Для обычных многоквартирных домов этот способ не годится. Использование насоса позволит удалять стоки без привязки к высоте сифона. При этом, понадобится:

• подключить узел слива к приемному патрубку насоса;
• подать на него электропитание;
• присоединить напорный трубопровод к стояку.

Для успешного выполнения работ необходимо учесть размер и тип биде, подключение к канализации, диаметр отвода и другие параметры прибора. Кроме этого, надо внимательно изучить инструкцию к насосу, где указаны требования по монтажу коммуникаций. Сам процесс присоединения труб не представляет сложности. Используются стандартные пластиковые элементы, сборка занимает несколько минут. Необходимо уточнить размеры присоединительных элементов насоса и приобрести нужные детали.

Подключение подвесной модели

Вывод канализации для биде подвесного типа возможен только в стену (горизонтальный или косой). Под прибором находится свободная поверхность пола, поэтому альтернативных вариантов подключения канализации нет. Установка подвесных моделей производится на рампу. Это металлическая стойка, которая крепится к стене, в нишу или на плоскость. Для небольших помещений рекомендуется сначала сделать нишу, так как рампа отнимает пространство и делает санузел меньше. На рампу навешивают чашу, предварительно установив трубы водоотведения. Их размер определяется функциональными возможностями прибора — для отдельных моделей используют 50-мм трубы, для комбинированных ставят отводы на 110 мм. Перед тем, как начать подключение биде к канализации, диаметр трубы должен быть известен, а линия водоотведения готова к приему выпускного элемента.

Трубопровод укладывают позади рампы, чтобы после установки декоративных панелей его не было видно. Это позволяет оформить помещение аккуратным образом, избежать сборки отдельных коробов для укладки труб. Стена с закрытой рампой выглядит ровной, позволяет отделать санузел в едином стиле. Однако, надо позаботиться о возможности доступа к трубам для ремонта или обслуживания. Обычно устанавливают люк, или делают съемную обшивку.

Как правильно выполнить установку?

Монтаж унитаза-биде выполняют почти по той же технологии‚ что и для простого унитаза. Разница в том‚ что придется дополнительно подключать воду и устанавливать смеситель.

Этот процесс для остальных видов сантехнического оборудования такого типа имеет существенные отличия и требует знания многих нюансов.

Процесс монтажа гигиенического дождика разбит на 2 этапа — на первом его подключают к водопроводу а на втором — устанавливают само оборудование

Если габариты квартиры не позволяют установить раковину рядом с унитазом‚ можно выполнить монтаж наружной или встроенной модели гигиенического душа на стене в туалете.

Выбрав этот вариант‚ нужно постоянно следить за тем‚ чтобы смеситель не оставался открытым. В противном случае как в шланге, так и в лейке остается давление‚ разрушительно действующее на них.

По этой схеме осуществляют монтаж гигиенического душа. Его закрепляют на стене при помощи держателя‚ входящего в комплект

При внешнем подводе воды для врезки смесителя нужно установить тройник. Для этого перекрывают водоснабжение как холодное‚ так и горячее и сливают остатки жидкости.

Далее приступают к врезке смесителя. Чтобы это осуществить‚ нужно поставить тройники и краны на трубопроводы‚ подающие холодную и горячую воду. Прежде всего, перекрывают воду и сбрасывают давление‚ тогда на полу не будет луж.

Разбирают соединение в самой низкой точке подачи горячей воды‚ подставив под это место емкость‚ чтобы стекла вода. Если горячая вода подается не централизованно‚ а индивидуально от водонагревателя‚ установленного в квартире‚ то ее подачу часто осуществляют при помощи пластиковой трубы‚ соединенной со старой стальной трубой. Поэтому‚ отсоединив трубу из пластика‚ откручивают соединительную муфту.

Стальную трубу зачищают‚ убирают подмотку. На резьбу тройника и трубы наматывают слой уплотнителя в виде льняной пакли, затем наворачивают тройник и возвращают на место металлопластиковую трубу. Перед этим ее немного укорачивают и убирают заусенцы‚ чтобы они не повредили резиновое уплотнение.

Дальше монтируют шаровой кран для перекрытия смесителя и окончательно восстанавливают соединение.

Опытные мастера-практики рекомендуют выполнять подводку как горячей, так и холодной воды исключительно посредством металлопластиковых труб

Монтируют кран для бачка унитаза и подключают гибкий шланг. Для установки первого элемента потребуется уголок. Резьба на нем очень скользкая, поэтому на нее наносят насечки при помощи раздвижного ключа.

На трубу, снабжающую холодной водой, устанавливают обратный клапан, чтобы горячая вода не попала в систему холодного водоснабжения, что возможно, если кто-то забудет перекрыть смеситель. Дальше приступают к монтажу смесителя. Один из вариантов его фиксации — закрепление на специальном держателе заводского изготовления.

Можно изготовить держатель и самостоятельно‚ вырезав прямоугольник из фанеры и прикрепив его к деревянному бруску. В его центре делают отверстие‚ красят. Вставив в подготовленное отверстие смеситель‚ подключают его к водопроводу. К смесителю подсоединяют шланг с лейкой через переходник.

В завершение процесса испытывают подвесной или напольный унитаз с гигиеническим душем на отсутствие протечек.

Вариант монтажа встраиваемого гигиенического душа выбирают‚ когда стены еще не облицованы или при капитальном ремонте санузла‚ когда старую отделку заменяют новой. В стене делают нишу, а к ней прокладывают 3 канавки. По двум подводят воду к смесителю, третья служит для ее удаления и подачи к шлангу душа.

Ниша нужна для размещения смесителя, а штробы для возможности скрыть трубы. После подключения труб выполняют облицовку стены, затем монтируют рычаг и рукав с лейкой.

В комплектации системы для личной гигиены есть буквально все, что требуется для установки. Однако прикупить придется гибкую подводку, прокладываемую от тройника до врезки в водопровод и сам тройник F1/2″×M1/2″×12 с накидной гайкой

Устанавливать будем на обычный унитаз.

Основания, на которых располагаются гигиенические устройства в нерабочем положении и управляющая система крышкой биде, установлены.

Монтаж крышки-биде

Крышки с электронным отключением часто имеют кнопку для ручного управления и автоматику. Кроме того‚ на такой крышке может быть звуковая сигнализация‚ напоминающая о необходимости выключения устройства. Многие модели дополнены дезинфицирующей системой. В этом случае имеется специальная емкость для жидкости, которой промывается как сам унитаз, так и форсунки.

Кое-что о крышке-биде

Если места для установки биде совсем нет, а пользоваться этим благом цивилизации очень нужно, имеет смысл рассмотреть вариант приобретения крышки-биде или биде-приставки. Это электронный прибор, который внешне очень похож на крышку для унитаза, но снабжен рядом дополнительных функций.

Электронная крышка для унитаза – отличная альтернатива традиционным моделям биде, особенно, если места для новой сантехники не хватает

Крышку-биде устанавливают прямо на унитаз. К этому устройству нужно подвести воду и электропитание. В подключении к канализации, разумеется, необходимости нет. Электронные приборы снабжены микропроцессором и панелью управления, с помощью которой можно установить подходящую температуру и напор воды.

Такие изделия снабжены также функцией обдува теплым воздухом, температуру которого можно установить на приемлемом уровне. Управление осуществляется дистанционно с помощью пульта. В некоторых моделях предусмотрен фильтр для воды и очистка поступающего воздуха.

Среди других полезных опций имеет смысл отметить:

• автоматизированную подачу жидкого мыла;
• антибактериальное покрытие сиденья;
• различные режимы подачи струи (массаж, пульсация и т.п.);
• наличие освежителя воздуха;
• подогрев сиденья;
• наличие таймера;
• автоматическую систему очистки форсунок и т.п.

Качественные крышки-биде очень удобны в эксплуатации, они ничем не уступают традиционным вариантам этого сантехнического устройства, при этом дают возможность решить проблему с отсутствием места для дополнительного прибора.

Такой электронный прибор нуждается в обязательном заземлении. Рекомендуется подвести от щитка отдельный кабель для электропитания крышки-биде, а также установить устройство защитного отключения.

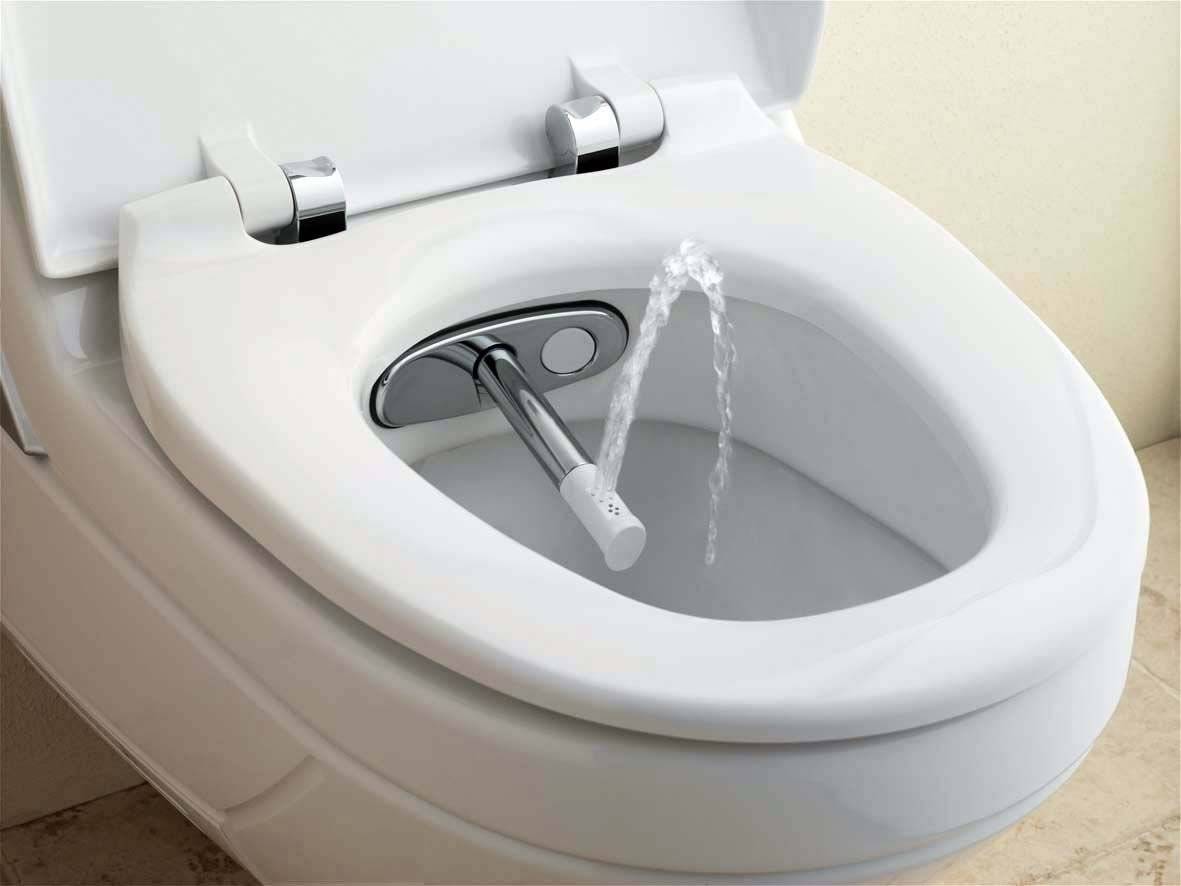

Вместо полноценной крышки-биде можно использовать ее упрощенную версию – биде-накладку, установка которой производится значительно легче, чем стационарный вариант этого вида сантехники.

Прибор, замещающий полноценное биде, комплектуются двумя гибкими подводками. Длина сильфонного шланга для горячей воды 2 м, для холодной – 65 см. К устройству прилагаются два тройника на 9/16″-1/2″

Процедура установки и крепления накладки производится следующим образом:

Галерея изображений

Фото из

Шаг 1: Подготовка унитаза к установке биде-накладки

Шаг 2: Примерка накладки к месту установки

Шаг 3: Корректировка положения прибора при необходимости

Шаг 4: Установка крышки унитаза над накладкой

Шаг 5: Корректировка положения накладки после установки крышки

Шаг 6: Фиксация прибора и приспособления

Шаг 7: Подключение управляющего устройства

Шаг 8: Подключение шлангов к бачку и ГВС

Очень простая альтернатива биде – это гигиенический душ с маленькой лейкой. Его подключают к трубам горячей и холодной воды через смеситель, и подвешивают лейку со шлангом подходящей длины рядом с унитазом. Конечно, это не так удобно, как традиционное биде или электронный аналог в виде крышки, но обойдется такой вариант относительно дешево.

Что такое биде

Биде — это небольшая керамическая ванночка с фонтанчиком, которая используется для мытья наружных половых органов и ануса. Биде обычно ставится в ванной комнате рядом с унитазом или душем. Делают биде обычно из санфаянса или подобной керамики. Считается, что биде было изобретено во Франции XVIII веке, хотя точное имя автора изобретения неизвестно до сих пор. В России биде практически никогда не использовалось вплоть до конца XX века.

Однако сегодня подобная сантехника часто ставится в пансионатах и на территории арендуемых домов, расположенных рядом с морем. Различают множество разновидностей биде в зависимости от способа монтажа, конфигурации, дизайна и так далее. Сделать подключение биде достаточно просто, поэтому многие люди делают это своими руками. Если же Вы сомневаетесь в своих силах, то в таком случае рекомендуется обратиться за помощью к опытному мастеру, который выполнит подключение за Вас.

Подключение биде конструктивные особенности

Начнем с того, что биде представляет собой большую продолговатую чашу, устанавливаемую на высоте 40 см от пола. Внешне она напоминает унитаз, но установка биде отличается подключением воды. Так как у прибора отсутствует сливной бачок, вместо него монтируется небольшой смеситель . Что позволяет регулировать температуру и напор подаваемой воды.

Фото 1. Несмотря на внешнее сходство, унитаз и биде различаются способами подключения к водопроводной системе.

Аналогично унитазу биде бывает двух видов : напольное и подвесное. Между собой они отличаются способом установки. Так, монтаж напольной конструкции проводится непосредственно к полу при помощи специальных шурупов. Подключение биде такого вида осуществляется на инсталляцию, поставляемую вместе с комплектом биде и маскируемую в стене.

Кроме того, биде различаются и по способу подачи воды. В наиболее простом предполагается поступление воды по стандартному крану-смесителю. А установка и подключение биде более сложной конструкции отличается наличием механизма «восходящего потока». На дне чаши таких моделей устроено отверстие, через которое под небольшим напором «бьет» фонтанчик подогретой воды.

Важность использования инструкции

Производители отвечают за качество своей продукции, поэтому новые посудомойки имеют гарантию – от 12 месяцев до 5 лет. Сдать в сервис неисправный китайский агрегат чаще можно в течение 1 года, европейский – 2 лет.

Однако неправильная установка машины, противоречащая требованиям производителя, лишает покупателя права на бесплатный ремонт или замену техники.

Следовательно, главным документом и руководством по монтажу посудомойки становится инструкция. Это книжечка с подробным описанием процесса установки и подключения новой посудомоечной машины к водопроводу и канализации.

Также в инструкции заложены технические требования, которые касаются параметров подключаемой электросети, давления в трубах и др. Характеристики машины также нужно учитывать.

В инструкциях описание всех действий сопровождается понятными схемами, на которых изображено, как правильно присоединять шланги, фиксировать машину в шкафу, располагать ее относительно труб (+)

Так, полновстраиваемые ПММ с большой массой размещают на полу, дополнительно фиксируя на стенках шкафа или столешнице. А вот компактные модели можно интегрировать в шкаф, который способен выдержать их вес даже с учетом загруженных контейнеров и воды.

Если в течение полугода какие-то запчасти посудомойки выйдут из строя из-за неправильного расположения шлангов или сильного вибрирования корпуса, их придется менять за свой счет – гарантия снимается.

Как выбирать сифон для биде?

При подключении любого сантехнического устройства к канализационной системе обязательно устанавливается сифон.

Функции сифона

Это совсем небольшая деталь, однако, она выполняет сразу три очень важные функции:

• Обеспечивает попадание использованной воды через сток сантехнического прибора в систему канализации.
• Предотвращает попадание в канализационные трубы крупного мусора, который может случайно попасть в слив. Наиболее крупные частицы мусора, как правило, успевают осесть в корпусе сифона, а это снижает вероятность образования засора в трубе.

Какой сифон подойдет для биде

Подбор и установка сифона – это далеко не настолько простая задача, как может показаться с первого раза

Важно выбрать модель, которая подходит по размерам к сливным отверстиям сантехники и диаметру канализационных труб и способно обеспечить достаточную для каждого прибора степень пропускания воды. При монтаже сифона важно выдержать необходимые уклоны и обеспечить герметичность всех соединений

Одно из главных качеств, которым сифон для биде отличается от обычных сифонов, является больший, чем обычно, изгиб колена. Это необходимо, так как для нормальной эксплуатации системы слива биде необходимо наличие водяного затвора большого объема.

В основном сифоны для установки с биде имеют присоединительную часть с резьбой 1/4». Однако есть и исключения. Например, можно приобрести биде, имеющие встроенный сифон, этот вид сантехники присоединяется к канализации напрямую. Чаще всего, биде со встроенными сифонами – это сантехника на основе инсталляции.

Чтобы выбрать сифон для биде нужно заранее прояснить для себя следующие вопросы:

• Как будет производиться монтаж сифона? Будет ли монтаж скрытым или сифон и трубы закрывать не планируется?
• Каков размер сливного отверстия биде и каков диаметр сливной трубы?

Для установки с биде можно приобретать и трубчатые, и бутылочные сифоны, хотя последние считаются более удобными, особенно, в том случае, если они будут располагаться открыто.

Для биде можно приобрести пластиковый или металлический сифон. При скрытом монтаже стоит выбирать пластиковые модели. Они достаточно функциональны и долговечны, но не очень привлекательно выглядят, что при скрытом монтаже особого значения не имеет.

Если сифон будет хотя бы частично видно, можно подобрать металлические модели – из латуни или с хромированным покрытием.

Установка биде электронного типа

Установка унитаза-биде с электронным управлением производится так же, как монтаж традиционного унитаза. Отличие этого процесса заключается в необходимости подключения к электросети.

Обязательные требования для установки электронных моделей биде:

• Нужно обеспечить заземление для предотвращения возникновения излишков электрического тока, который может быть опасен для человека.
• Следует предусмотреть установку устройства защитного отключения от сети в случае скачков напряжения.
• Необходимо обеспечить отдельную ветку электроснабжения.

Процедура установки электронного биде зависит от типа чаши, которая может быть напольной или настенной.

Основные этапы монтажа подвесного или настенного биде с электронным управлением:

1. Для начала нужно подготовить место установки чаши. Лучше всего, если монтаж будет выполнен к стене, в которой проходят водопроводные трубы.
2. Если нет возможности обустроить нишу, то можно изготовить гипсокартонную конструкцию, ее заменяющую. Для таких работ используется исключительно влагостойкий гипсокартон.
3. Рама инсталляции для подвесных моделей крепится к четырем точкам (две на полу и две на стене).
4. Для фиксации чаши используются анкерные болты.
5. Можно выполнить бетонирование ножек рамы инсталляции. Для усиления каркаса металлической опорной системы используйте специальные перемычки.
6. Перед выполнением монтажных работ специалисты рекомендуют определить оптимальную высоту установки подвесной чаши с учетом роста всех членов семьи.
7. После завершения установки подвесного электронного биде не забудьте проверить работоспособность инсталляции, после чего можно приступать к обшивке гипсокартоном или бетонированию.
8. На завершающем этапе монтажа производится установка специальных шпилек, обеспечивающих надежность конструкции.

Технология подключения напольного биде

Подключить биде к канализации – задача средней сложности. Но, строго придерживаясь технологии монтажа, выполнить ее может даже начинающий мастер, владеющий лишь базовыми навыками ремонтных работ.

При выборе места для размещения биде учитывают наличие свободного доступу к трубам

Напольное биде устанавливают в непосредственной близости от унитаза. Расстояние между приборами должно составлять не менее 70 см.

Подготовка оборудования

Первое, что необходимо сделать перед подключением биде к канализации – ознакомиться с прилагаемой к нему инструкцией и проверить наличие всех составляющих конструкции.

Чаша стандартной модели оснащена тремя отверстиями: верхнее — для установки смесителя, на боковом внутреннем борту – для перелива, на дне – для прямого слива в трубу канализации. Сливной клапан не зависит от конфигурации устройства. Он полностью автоматический.

Для подключения биде к канализации потребуются:

• перфоратор с набором сверл;
• разводной и гаечный ключи;
• набор отверток;
• монтажная лента;
• гидроизоляционная пакля;
• силиконовый герметик;
• маркер или карандаш.

Схему подключения биде к канализации, прилагаемую в инструкции к устройству, на всех этапах монтажа нужно держать под рукой.

Установка смесителя

В большинстве моделей смеситель не входит в комплектацию биде. Его стоит приобрести заранее в точках продажи сантехнического оборудования.

Монтаж смесителя наружного крепления предполагает закрепление устройства на внешней стороне биде через специальное отверстие

Технология установки во многом схожа с порядком монтажа смесителя для раковины.

Процедуру выполняют в несколько этапов:

1. В резьбовых гнездах смесителя фиксируют гибкие шланги.
2. Смеситель устанавливают с наружной стороны чаши, затягивая гайкой снизу.
3. На место сифона присоединяют сливной клапан.
4. Подключают трубы холодной и горячей воды.
5. Все сопрягаемые элементы спрессовывают.

При подключении к канализации моделей с чашами внутреннего заполнения следует учитывать, что холодная вода к изливу должна подводиться непосредственно от расположенного по задней стороне бака-накопителя. Труба подачи горячей воды также должна подводиться независимо.

Подключение к канализации

Для подключения биде к канализации мастера рекомендуют использовать жесткие шланги. Но, чтобы упростить задачу, к канализации можно подвести и гофротрубу. Разводку канализационных труб лучше произвести таким образом, чтобы места крепления шлангов располагались непосредственно за сантехникой.

Подключение к системе невозможно осуществить без установки сифона

Сифоны для биде отличаются от своих аналогов, предназначенных для подключения раковин и душевых кабин, удлиненной спускной трубкой и более плавным изгибом колена. Такое решение позволяет создавать водяной затвор большего объема, обеспечивая бесперебойную работу системы.

В продаже встречаются также модели, оснащенные несколькими гидрозатворами. Их чаще используют для скрытого монтажа. При необходимости открытого монтажа можно использовать сифоны как трубчатого, так и бутылочного типа.

Технология установки сифона открытого исполнения включает такие этапы:

1. В отверстие слива вставляют сливную решетку, наживляя ее гайкой.
2. С обратной стороны горловины устанавливают приемную часть сифона, закрепляя конструкцию монтажными гайками.
3. К отверстию перелива монтируют отвод сифона.
4. Отводной конец сифона, гофрированный патрубок, вставляют поглубже в раструб канализационной системы.

Диаметр отвода канализации должен составлять не менее 100 мм

Для подключения оборудования с восходящей подачей воды лучше пригласить специалистов. Санфаянс с внутренним наполнением чаши имеет более сложную конфигурацию. Не зная тонкостей монтажа, вам будет сложно подключить биде к канализации, не допустив при этом ошибок.

Монтаж конструкции

Завершив все этапы подключения биде к канализации, остается только закрепить сантехнику.

Напольное биде монтируют к полу, фиксируя специальными крепежами для унитаза

Последовательность действий:

1. Устанавливают прибор на намеченное место, очерчивая карандашом контур подошвы.
2. По сделанным отметкам перфоратором просверливают отверстия.
3. В отверстия вставляют пробки, затем вставляют биде по заданной отметке и закручивают крепежные винты, не забыв подложить под них резиновые прокладки.

Процесс установки и подключения подробно расписан в видео:

Установив конструкцию, проверяют правильность соединений и запускают систему. Чтобы произвести пробный запуск, открывают вентили и наблюдают: если напор воды хороший и не отсутствуют протечки – работа выполнена правильно.

Слив для биде

В ходе применения биде нередко вода попадает на пол. Поэтому весьма целесообразно устроить в полу слив подобно тому, как это делают в общественных душевых.

Объем работ предстоит выполнить немалый:

1. Пол сбивается до бетонного основания.
2. На основание настилается гидроизоляция.
3. Устанавливается и подключается к канализации трап — сливная воронка с сифоном.
4. На пол укладываются листы экструдированного пенополистирола. Трап и отходящая от него труба ими обкладываются, для чего в пенопласте нужно вырезать пазы.
5. Поверх пенопласта настилается пленка, а затем укладывается стяжка такой толщины, чтобы трап был залит по нижнюю грань фланца.
6. Пол застилается рубероидом. В нем вырезается отверстие с диаметром, соответствующим внутреннему диаметру трапа, так что фланец оказывается накрытым (под винты нужно вырезать отверстия).

Устанавливается верхняя часть трапа, после чего укладывается стяжка с уклоном и кладется плитка.

Если вы хотя бы раз пользовались гигиеническим душем, вы успели оценить его преимущества. Лейка для гигенического душа может иметь различную конструкцию.
