ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

Как продлить срок эксплуатации ТЭНа?

Для обеспечения длительного срока службы нагревательного элемента необходимо следовать рекомендациям:

с целью избежания соляных отложений и формирования накипи регулярно проводите профилактические меры, очистку при помощи лимонной кислоты или специальных средств. При стандартном использовании чистка проводится раз в 4-6 месяцев, при ежедневных стирках проводите чистку раз в несколько месяцев;

используйте стабилизатор напряжения, чтобы обезопасить технику от перегорания при скачках напряжения;
обращайте внимание на нестандартные звуки и вибрации, поскольку при запущенных случаях ТЭН может ударяться об корпус. Иногда при прикосновении к корпусу можно почувствовать удар электрическим током.

Особенности

ТЭН для стиральной машины Samsung выполнен в виде изогнутой трубки и установлен внутри бака. Трубка является корпусом, в которой имеется спираль, проводящая ток. Основание корпуса содержит термистор, который измеряет температуру. Проводка подключается к специальным клеммам на нагревательном элементе.

Фактически ТЭН – это электрический нагреватель, который позволяет превратить холодную воду из крана в горячую для стирки. Трубка может быть выполнена в виде буквы W или V. Проводник, который находится внутри, отличается высоким сопротивлением, что позволяет нагревать воду до повышенных температур.

Нагревательный элемент покрыт специальным изолятором-диэлектриком, который корректно проводит тепло на стальной внешний корпус. Концы рабочей спирали припаяны к контактам, на которые подается напряжение. Термоузел, располагающийся рядом со спиралью, измеряет температуру воды в баке стирального агрегата. Активация режимов происходит благодаря управляющему блоку, при этом на ТЭН поступает команда.

Происходит интенсивное нагревание элемента, а образовавшееся тепло прогревает воду в барабане стиральной машины до заданной температуры. Когда необходимые показатели достигнуты, они фиксируются датчиком и передаются в блок управления. После чего прибор отключается автоматически, и вода перестает нагреваться. ТЭНы могут быть прямой или выгнутой формы. Последние отличаются тем, что рядом с внешней скобкой имеется изгиб в 30 градусов.

Следует уточнить, что ТЭНы отличаются рабочей мощностью. В некоторых моделях она может составлять 2,2 кВт. Данный показатель напрямую влияет на скорость нагрева воды в баке стирального устройства до заданной температуры.

Что касается нормального сопротивления детали, то оно составляет 20-40 Ом. Короткие перепады напряжения в сети почти не влияют на нагреватель. Это обусловлено высоким сопротивлением и наличие инерционности.

Это интересно: Почему стиральная машина рвет вещи: причины неисправности, способы устранения поломки

Производитель имеет значение

Каждый человек имеет свое мнение в этом вопросе. Некоторые потребители уверены, что любая стиральная машина-автомат служит 7–10 лет. Бренд и фирма-производитель не имеют значения. Другие напрямую связывают срок годности и время работы устройства с торговой маркой.

Мастера по ремонту предлагают свой рейтинг «живучести» стиралок. Именно специалисты знают, сколько отслужила та или иная техника, прежде чем попасть в сервисный ремонт.

• Miele . Самые надежные агрегаты немецкого производства. Могут похвастаться надежностью и долговечностью. Большой срок гарантии — их главный козырь. При правильной и бережной эксплуатации служат более 20 лет. Заявленное производителем время работы — 10 тысяч часов. Ломаются крайне редко. Главный недостаток — высокая цена. Стиралки Miele — продукция премиум- класса.
• « Аско », « Электролюкс », AEG . Очень надежные аппараты австрийской или швейцарской сборки. Средний период безотказной работы — 12–20 лет. Стоят на порядок дешевле вышеописанных Miele.
• « Бош », Siemens , Hansa . Третье место рейтинга. Аппараты из Франции и Германии со средними показателями работы от 10 до 15 лет. Соответствуют европейским стандартам качества.
• LG , « Аристон », « Самсунг », « Ардо », « Индезит ». Агрегаты, собранные в Корее и Италии, рассчитанные на работу в течение 8–10 лет.
• « Беко », LG, «Самсунг» китайского производства. Без поломок и проблем работают не более 5–6 лет.
• « Занусси », « Канди », « Вестел » — самые недолговечные аппараты. Место сборки — Россия. До 50 % пользователей обращаются в сервисы по ремонту стиралок уже в первые 3 года после покупки. Иногда при сборке СМА российского производства используются фирменные детали. В таком случае время работы машинок более длительное — до 5 лет.

Срок службы

Конечно, срок службы зависит от многих критериев: производителя, периодичности эксплуатации, частоты используемого режима и жесткости воды.

Если машинка эксплуатируется часто, устанавливается высокая температура и жесткость воды достаточно высокая, то срок службы ТЭНа значительно сократиться. В среднем продолжительность службы нагревателя может составлять от 2 до 10 лет.

• Напольный вентилятор: обзор лучших вариантов для квартиры и частного дома

• Лучшие микроволновки (СВЧ): ТОП моделей 2020 года! Обзор только проверенных моделей и лидеров на рынке техники для дома

• Электрочайник для дома — полезные советы как выбрать. ТОП-15 лучших производителей + инструкция с фото и видео

Признаки неисправности

В СМА работоспособность узлов и деталей контролирует автоматика. Если на дисплее появился код ошибки, соответствующий отсутствию нагрева воды, это значит, что возникли проблемы с ТЭНом. Признаками дефекта являются:

1. Отсутствие нагрева при выполнении программы, предусматривающей стирку при температуре более 30°С. После заполнения бака на дисплее высвечивается код ошибки. СМА прекращает выполнение программы. В режимах, не требующих нагрева, машинка работает без замечаний.
2. Отключение автомата питания розеток после включения нагревателя. Свидетельствует о коротком замыкании на силовом участке цепи питания ТЭНа. В СМА, имеющих режим самодиагностики, неисправность выявляется сразу и отключения автомата не происходит.
3. Срабатывание устройства защитного отключения. Происходит при утечке тока более 10-15 мА в зависимости от уставки УЗО. Неисправность может не проявиться при самодиагностике, а возникнуть после нагрева элемента.

Точную причину поломки ТЭНа устанавливают после демонтажа.

Причины и признаки неполадки ТЭНа

Как вы сможете понять, что причина поломки в нагревателе? Предположить поломку можно по внешним признакам:

• Отсутствует нагрев воды.
• Некоторые модели СМА останавливают работу посреди стирки.
• Белье плохо отстирывается, чувствуется затхлый запах.
• На дисплее СМ высвечивается код ошибки.

Перед тем как вынуть ТЭН из стиральной машины, проверьте вот что:

1. Действительно ли отсутствует нагрев воды. Ведь в зависимости от выбранного режима, стирка может проходить в холодной воде. Так, при запуске программы «Деликатная стирка» температура воды составляет всего 30 градусов. Если вы убедились, что температура установлена высокая, то через 15 минут после начала программы приложите ладонь к люку. Если он теплый – вода греется.
2. Правильно ли подключена стиральная машина. Случается, что при неправильном подключении шлангов вода, не успевая набраться, тут же сливается. В результате нагреватель просто не успевает выполнить подогрев.

По каким причинам может понадобиться замена спирали ТЭНа в стиральной машине:

• Случилось короткое замыкание. В результате КЗ перегорают контакты элемента, поэтому он теряет связь с блоком управления. Понадобится замена проводки или снятие и установка нового ТЭНа.
• Причина в накипи. Это враг номер один для всех элементов стиралки. Чем опасна накипь? Собираясь в большом количестве на нагревателе, она мешает элементу отдавать тепло, что приводит к перегреву и поломке. Так же может выходить из строя термодатчик, который измеряет температуру нагрева воды. Чтобы убедиться в наличии накипи, необходимо знать, как вытянуть и снять ТЭН с машины.

Где находится нагреватель

Чтобы понять, где находится ТЭН в вашей стиральной машине, нужно осмотреть ее. Обычно, если задняя крышка довольно большая, то нагревательный элемент находится там.

Если вы не уверены в расположении детали, для начала снимите заднюю панель, поскольку она откручивается легче всего. Теперь приступайте к демонтажу ТЭНа стиральной машины.

Это интересно: Установка вытяжного вентилятора в ванной: объясняем детально

Где монтируется ТЭН стиральной машины

В бытовых стиральных агрегатах используются так называемые мокрые ТЭНы, рабочий элемент которых находится в стиральном баке и непосредственно контактирует с водой. Локально в стиральных агрегатах производимых разными фирмами ТЭНы могут размещаться как по обе стороны, так и спереди и сзади стиральной машины.

В машинках с фронтальной загрузкой, ТЭНы имеют боковое расположение. Единственное правило — это размещение в нижней части стирального бака для более эффективного нагрева воды. Еще из школьного курса физики известно, что самые холодные слои воды находятся внизу, а нагреваясь поднимаются вверх. Происходит естественная конвекция жидкости, и ее более эффективный нагрев.

Пошаговая инструкция

Перед тем как снять ТЭН со стиральной машины, нужно демонтировать переднюю или заднюю панель.

Чтобы ее снять, необходимо:

• отключить СМА от сети;
• перекрыть подачу воды и отсоединить шланг;
• вынуть лоток дозатора порошка;
• демонтировать хомут крепления уплотнителя загрузочного люка;
• протолкнуть резиновую деталь внутрь барабана;
• отсоединить провода от панели управления и привода защелки люка;
• выкрутить саморезы в верхней и нижней частях панели;
• приподнять деталь и движением на себя снять с крючков.

После этого возможна замена ТЭНа стиральной машины.

Как снять ТЭН со стиральной машины

ТЭНы в СМА крепятся при помощи уплотнительной прокладки, которая расширяется после ее поджатия гайкой. Для замены ТЕНа нужно выполнить следующие действия:

1. Отсоединить провода питания, сняв клеммы с выводов нагревателя. Если на фланце элемента установлен датчик температуры, то необходимо его отключить и демонтировать заземляющий проводник.
2. Открутить на 4-5 оборотов гайку, расположенную на шпильке посередине фланца.
3. Вдавить шпильку внутрь барабана. Это ослабит уплотнительный узел. Применять молоток для этого не надо.
4. Извлечь нагреватель из бака. Если достать ТЭН не удалось, то его нужно покачивающими движениями сдвинуть с места, а затем потянуть на себя.

Чрезмерных усилий для демонтажа элемента прилагать не надо, т.к. можно повредить посадочное место, а это приведет к появлению течи. После того как вытащили ТЭН, можно извлечь температурный датчик. У него нет крепления, а герметичность достигается плотной посадкой в уплотнительной резине.

Как проверить работоспособность ТЭНа

Перед тем как заменить ТЭН в стиральной машине, нужно выяснить причину его поломки. Визуально найти дефект невозможно, т.к. почти вся поверхность трубки покрыта накипью. Поэтому причину поломки определяют с помощью мультиметра. Для этого нужно:

1. Перевести переключатель режимов в положение измерения сопротивления в диапазоне 200 Ом.
2. Подсоединить щупы прибора к выводам нагревателя. У работоспособного элемента мощностью 2 кВт сопротивление проводника составляет 20-30 Ом. Если прибор показал 1, то значит спираль перегорела. Этого достаточно, чтобы забраковать деталь.

В случае, когда мультиметр показал наличие сопротивления близкого к нормальному, проверяют пробой на корпус. Для этого потребуется мегомметр, т.к. тестер измерить точно такую величину не сможет. Значение сопротивления изоляции нагревателя должно быть более 500 мОм. Если же прибор показал значение Rиз. 50-100 мОм, то возможно появление тока утечки в элементе в горячем состоянии. Этот показатель является браковочным, поэтому следует поменять ТЭН.

Установка нового

Перед установкой работоспособного элемента необходимо провести вышеперечисленные замеры. Если нагреватель имеет требуемые характеристики, он может устанавливаться на штатное место. В том случае, когда ТЭН имеет выгнутую форму, он располагается так, чтобы основная часть была ближе к днищу бака.

Для обеспечения герметичности рекомендуется нанести герметик на поверхность резинового уплотнения. Элемент должен устанавливаться без перекосов так, чтобы фланец полностью закрывал отверстие. Гайку, прижимающую уплотнение, заворачивают до тех пор, пока нагреватель нельзя будет сдвинуть. После этого дальше уплотнять фланец не следует, т.к. его можно выдавить наружу.

После монтажа ТЭН устанавливают датчик и подключают провода. Работоспособность элемента и качество сборки проверяют работой СМА в режиме, предусматривающем подогрев воды. Если все сделано правильно, машинку собирают и устанавливают на место.

Как проверить ТЭН стиральной машины

Если при прикосновении к стеклу загрузочного люка или верхней крышке (для машин с вертикальной загрузкой) обнаруживается, что вода на режимах подразумевающих ее нагрев холодная, причиной может быть неисправность ТЭНа. Также бывает, что стиральная машина не производит полоскание и отжим белья и сигнализирует об ошибке аварийным миганием всех лампочек. В этих случаях необходимо проверить нагревательный элемент на работоспособность. Самым верным способом проверки является измерение сопротивления при помощи мультиметра.

Для того, чтобы измерения дали результат, необходимо произвести не сложные вычисления и найти расчетное сопротивление ТЭНа используя формулу:

R=U²/P где:

R – сопротивление в Ом;

U – напряжение сети в В;

P – мощность нагревательного элемента Вт.

Если в маркировке ТЭНа или паспорте к стиральной машине указана мощность 1800 Вт, то получаем

R=220²/1800=26,8 Ом.

Получив расчетное сопротивление 26,8 Ом, приступаем к проверке нагревательного элемента. Для точности измерений отключаем ТЭН от всех проводов. Переводим мультиметр в режим измерения сопротивления на диапазон 200 Ом. Прикладываем щупы прибора к крайним контактам и смотрим на показания прибора. Если показания близки к расчетной цифре, причина отсутствия нагрева воды не в нагревательном элементе и его замена не требуется. Если на дисплее мультиметра «ноль» — это говорит о внутреннем коротком замыкании, и ТЭН подлежит замене. Если прибор показывает «единицу» или «бесконечность» — произошел обрыв токопроводящей нити, и в этом случае ТЭН необходимо заменить новым.

Кроме того, с помощью мультиметра необходимо проверить нагревательный элемент на пробой на корпус. Для этого в мультиметре предусмотрен режим «прозвонки». Если в этом режиме оба щупа прибора замкнуть между собой, издается характерный звук и загорается световая индикация. Для проверки прибор переводим в этот режим и одним щупом касаемся одной из клемм ТЭНа, а другим трубчатого корпуса. Звук прибора и загорание индикатора оповестят о пробое на корпус. В этом случае также необходима замена нагревательного элемента.

Если проверка нагревательного элемента подтвердила его исправность, демонтировать его не стоит. Среди причин вызывающих отсутствие нагрева воды могут быть также:

• неисправное реле ТЭНа, отвечающее за подачу на него напряжения;
• неисправность термостата или термодатчика;
• нарушение работы электронного модуля.

Проблема отсутствия нагрева воды в стиральной машине

Без нагрева воды стирка большинства видов тканей неэффективна. Хотя деликатное белье стирается в холодной воде (30-40?), основная масса вещей требует нагрева воды до 90-95?. Только в такой горячей воде отстирываются трудновыводимые пятна.

Обнаруживается неисправность ТЭНа двумя путями:

1. Спустя 10-15 минут после начала стирки на высокой температуре прикасаются к стеклу люка. Стекло должно быть теплым. Если оно холодное — машинка не греет воду.
2. После стирки на высоких температурах белье остается холодным. Этот тест окажется верным, если был установлен режим, не предполагающий полоскание белья в холодной воде.

Большинство “умных” современных стиральных агрегатов оснащены системой самодиагностики. О том, что вода не греется, сообщает соответствующий код ошибки.

Если спустя 10 минут от начала цикла стиральная техника остановилась, а на дисплее непонятное сочетание букв и цифр, нужно заглянуть в инструкцию.

Расшифровку кодов ошибок стиральной техники разных брендов вы найдете и на нашем сайте в разделе “Информация — Стиральные машины”.

Также о неисправности ТЭНа в некоторых случаях сообщает увеличение продолжительности времени стирки. О том, почему еще стиральная машина работает дольше отведенного на стирку времени, читайте в статье “Долго стирает стиральная машина”.

ТЭН для стиральной машины, что это такое. Как подобрать ТЭН для стиральной машины

Как подобрать ТЭН (нагревательный элемент) для стиральной машины по марке техники.

1. Посадочное место

Самое главное при подборе ТЭНа – чтобы подошло посадочное место. Практически у всех ТЭНов это место одинаковое. Исключение составляют ТЭНы на старых стиральных машинах, которым более 12 – 13 лет.

2. Наличие бурта

Наличие бурта нужно учитывать. Если вместо ТЭНа, у которого не было бурта, поставить ТЭН с буртом, то этот ТЭН может вылететь из бака во время стирки. В принципе можно поставить ТЭН без бурта, на место ТЭНа с буртом, но не желательно.

3. Отверстие под датчик

На некоторых ТЭНах есть специальное отверстие под датчик. На всех ТЭНах, идущих с датчиком, этот датчик всегда можно вытащить, даже если кажется, что он запаян.Вместо ТЭНа без отверстия можно поставить ТЭН с отверстием, используя специальную заглушку.На стиральных машинах LG есть модели, на которых стоят ТЭНы с датчиком, но к датчику ничего не подключается. В таком случае можно поставить ТЭН без отверстия.

4. Длина ТЭНа

После идет различие по длине. ТЭНы бывают короткие, средние и длинные. Длину желательно учитывать, но если новый ТЭН немного длиннее или короче старого, то ничего страшного. Также можно ставить короткий ТЭН вместо длинного, но длинный ТЭН не подойдет на место короткого (может не влезть).

5. Мощность ТЭНа

Дальше идет мощность. Мощность значения не имеет. Если ТЭН мощнее, то нагревать воду он будет чуть-чуть быстрее, а если менее мощный, то нагревать будет немного дольше. Разница будет не заметна.

6. Форма ТЭНа

Еще один момент – форма ТЭНа. Практически все ТЭНы прямые, но иногда встречаются изогнутые. Это тоже обязательно нужно учитывать.

7. Покрытие ТЭНа

На некоторые модели стиральных машин ставятся ТЭНы с керамическим или другим покрытием. Принципиального значения оно не имеет, может быть прослужить немного дольше.

 8. Производители ТЭНов

• Thermowatt (лучшие по качеству, на этих ТЭНах выбито «made in Italy»)
• IRCA (вторые по качеству, но зато эти ТЭНы идут с предохранителем)
• Blackmann (более худшие ТЭНы, встречаются очень редко)

Производитель значения не имеет, главное ТЭН чтобы подходил по другим параметрам.

Процесс подбора по маркам

• Samsung, Indesit, Ariston – короткие ТЭНы с отверстием, без бурта. На некоторых самсунгах ставятся керамические ТЭНы. Вместо них можно ставит обычные короткие ТЭНы с отверстием.
• LG – короткие ТЭНы без отверстия. Некоторые модели идут с ТЭНами с датчиками.
• Bosch, Siemens – средние ТЭНы с буртом, с отверстием.
• Candy – длинные ТЭНы без отверстия, с буртом.
• Electrolux, Zanussi – длинные ТЭНы с отверстием, с буртом.
• Ardo – иногда встречаются изогнутые ТЭНы с отверстием или без него.
• На старых моделях перечисленных выше марок могут стоять другие ТЭНы. В основном раньше ставились длинные ТЭНы. Также может быть или не быть отверстие под датчик.

Этот список является ориентировочным. Возможны расхождения!

Признаки того, что ТЭН сгорел

1. 1. Стиральная машина не греет воду
   2. Стиральная машина набирает воду, и останавливается или выключается через 5 минут
   3. Через 5 минут после начала работы стиральной машины выбивает пробки
   4. Запах гари
   5. Стиральная машина плохо стирает
   6. Стиральная машина бьет током

В нашем каталоге запчастей для стиральных машин Вы можете подобрать подходящий ТЭН для Вашей стиральной машины по марке или размерам ТЭНа. Заказать запчасть Вы можете у нас на сайте, или позвонив по телефону 8 (917) 420-49-39 .

Где находится нагреватель в стиральной машине

У разных типов стиральных машин ТЭН может находиться в разных местах: спереди или сзади. Чтобы определить месторасположение ТЭНа можно посмотреть схему машины, которая находится в инструкции или найти ее в интернете по названию марки и модели. Можно пойти опытным путем: открутить заднюю панель машинки и внимательно осмотреть механизмы. Сам ТЭН находится под баком и внутри бака, но снаружи видна его часть с клеммами. Если его там нет, нужно снять переднюю панель. Спереди ТЭН находится также внизу под баком. Как правило, процесс откручивания/прикручивания панелей сложности не вызывает.

Как правило, в машинках Индезит, Аристон, Канди, Электролюкс нагреватель расположен сзади. У стиральных машинок BOSH, Samsung, LG, нагреватель расположен за передней крышкой.

Где находится ТЭН в стиральной машине

Чтобы заменить деталь на новую, вначале нужно избавиться от старой. Сложность в том, что в машинах разных производителей место расположения нагревателя может существенно отличаться. Поэтому, прежде чем приступить к замене, нужно определиться, где находится элемент.

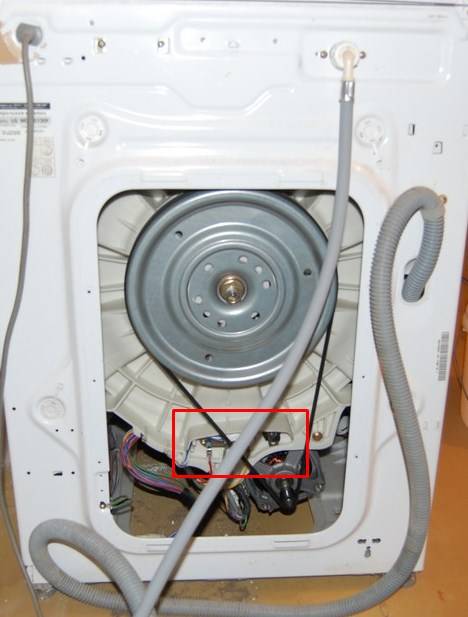

Осмотрите машину: если задняя панель внушительного размера, то, скорее всего, ТЭН находится сзади. Проводить разборку следует именно с этой стороны.

Этот вариант самый простой и требует минимальных усилий. Задняя стенка крепится всего несколькими шурупами, поэтому, даже если вы ошибетесь и не найдете сзади искомую деталь, вы сможете быстро поставить панель на место.

Если же задний люк скромных размеров, с большой вероятностью разбирать стиралку придется спереди. Этот вариант более трудоемкий, требует больше времени и инструментов, но и здесь вы сможете справиться своими руками, если будете следовать инструкциям.

Расположение нагревателя в стиральных машинах разных брендов:

В СМА Аристон, Индезит, Zanussi, чтобы снять и установить ТЭН, нужно снять заднюю панель.

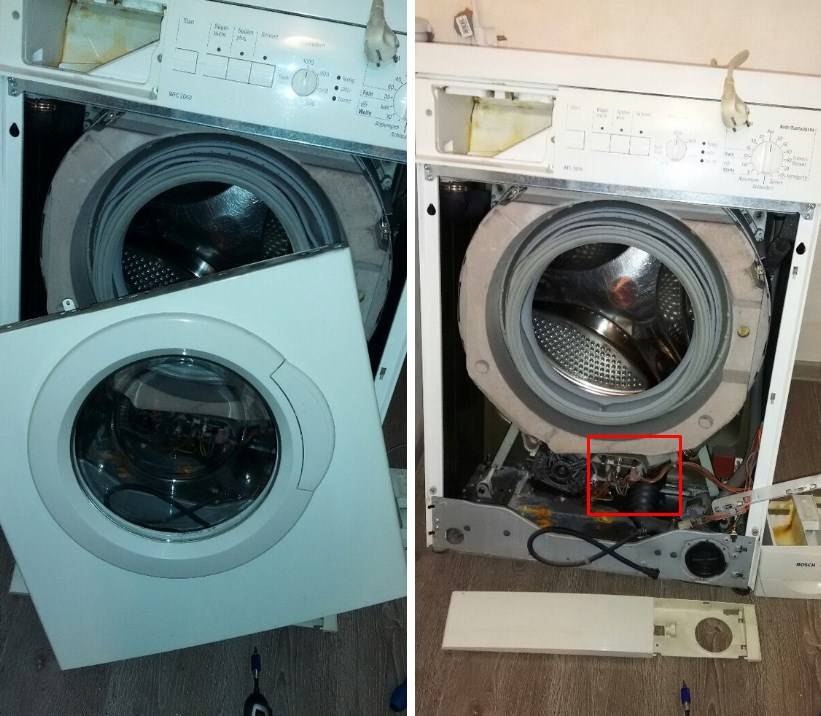

В Бош или Сименс хвостовик нагревателя находится спереди, поэтому требуется разборка фронтальной части.

В некоторых моделях Электролюкс и Ардо корпус может состоять из двух монолитных частей, но все равно в этом случае откручивается задняя часть корпуса.

Пошаговая инструкция по замене тэна

Мы рассмотрим простой вариант – тэн располагается сзади барабана.

Шаг 1. Слейте с барабана все остатки воды. Для этого на передней панели корпуса откройте нижнюю крышку и достаньте заглушку. Для сбора воды поставьте низкую емкость, в противном случае она прольется на пол. Для полного слива рекомендуется стиральную машину немного наклонить и в таком положении подержать несколько секунд до стекания жидкости.

В машинке не должно оставаться воды

Шаг 2. Поставьте машинку на свободное пространство, обеспечьте доступ к задней части. Открутите щит, он зафиксирован четырьмя винтами. Снимите деталь и поставьте ее около стены. Ничего не бросайте ничего под ноги, все элементы стиральной машины, электрические приборы и инструменты должны быть в порядке и лежать на своих местах.

Снимают заднюю крышку, чтобы добраться до тэна

Шаг 3. Найдите тэн, он прикручен внизу барабана. Имеет три клеммы: фаза, ноль и заземление

У некоторых моделей на корпусе тэна есть датчики температуры, очень осторожно с ними обращайтесь, они плохо реагируют на ударные усилия

Тэн обычно расположен внизу под барабаном

Шаг 4. Снимите клеммы фазы и нуля, открутите гайку фиксации заземления, удалите с винта контакты, подключенные к нему.

Аккуратно снимают контакты и откручивают гайку

Если тэн исправен, то далее ничего разбирать нет смысла, причина поломки в другом. Если достаточно технических знаний, то надо поискать их в системе управления и автоматики. Опыта нет – вызывайте специалиста. Для того чтобы было легче принимать правильное решение, сообщим, что стоимость блока управления может составлять до 50% цены стирального автомата. А неквалифицированное вмешательство в его работу в большинстве случаев становится причиной полного выхода из строя с невозможностью дальнейшего восстановления. Если подтвердилась неисправность тэна – продолжайте разборку машины.

Можно проверить исправность тэна, не вынимая его из корпуса машинки

Шаг 5. Открутите контргайку винта заземления, но не до конца, а на длину резьбы. Делается это для того, чтобы во время постукивания по гайке не заминалась резьба. Стучать надо до тех пор, пока она немного не утопится, таким образом ослабляется расширение резиновой прокладки. Дело в том, что для герметизации тэна используется внутренняя пластина, которая при закручивании гайки прижимается к резиновой прокладке и расширяет ее.

Легкими ударами отвертки ослабляют фиксацию тэна

Шаг 6. Аккуратно отверткой поддевайте корпус тэна по периметру, медленно отрывайте его. Резина немного прикипела, не спешите, не деформируйте посадочные места.

Чтобы вытащить тэн, нужно поддеть его слегка отверткой

Шаг 7. Купите в магазине новую деталь. Профессионалы настоятельно рекомендуют брать с собой старый тэн, только так можно иметь гарантию, что не ошибетесь с выбором. Дело в том, что производители для каждой модели выпускают новый нагреватель, он может отличаться всего на несколько миллиметров по длине или ширине. Это дает право присваивать стиральному автомату новую серию и, соответственно, продавать по новой цене. А тэны уже не взаимозаменяемы.

Новый тэн должен иметь идентичные размеры

Шаг 8. Очистите место установки нагревателя от кальция, его там будет очень много. Пользуйтесь любыми подручными предметами, проверяйте фонариком качество.

Место установки тэна необходимо тщательно очистить

Шаг 9. Осмотрите состояние посадочного места для уплотнительной резинки, при необходимости уберите с поверхностей нагар.

Посадочное место уплотнителя тоже должно быть чистым

Шаг 10. Ослабьте гайку заземления, вставьте тэн на место

Обращайте внимание, чтобы он занял специальную нишу

Вставляют новый тэн в корпус

Шаг 11. Закрутите гайку и подсоединяйте все провода.

Подключают все в обратном порядке

Залейте в барабан немного воды и на несколько секунд включите нагрев, затем выключите машину. Если тэн теплый и нет потеков – отлично, прикручивайте оставшиеся детали и ставьте агрегат на место использования.

Замена тэна при переднем расположении

Где находится ТЭН в стиральной машине? Причины поломки

Расположение элемента может отличаться в зависимости от марки стиралки. Предположительно, в моделях «Аристон», «Ардо», Candy, Indesit, «Электролюкс», Zanussi деталь скрывается за задней панелью. А вот в СМА AEG, «Беко», Bosch, «Сименс», Samsung, «Вирпул» ТЭН чаще всего располагается за передней крышкой.

Не уверены, где искать деталь? Тогда осмотрите корпус СМА. Если задняя крышка сплошная, значит, нагреватель там. Если маленькая, стоит посмотреть за передней стенкой. Проблема в том, что демонтировать ее хлопотно. Поэтому проще заглянуть за заднюю крышку.

На срок эксплуатации ТЕНа влияют такие факторы:

• Жесткая вода.
• Перепады напряжения в сети.

Точно определить, нужна ли замена нагревательного элемента (ТЭНа), поможет тестер-мультиметр. Но есть и косвенные признаки, которые указывают на неполадку:

• Гранулы порошка плохо растворяются, на белье остаются следы моющего.
• Приложив ладонь к стеклу люка спустя 15–20 минут от старта программы с подогревом, вы почувствуете, что оно оказывается холодным.

Перед тем, как поменять деталь, подготовьте сменный элемент. Подбирается индивидуально для каждой модели СМ. Также пригодится торцевой ключ, отвертка и жидкое мыло.

Замена спирали ТЕНа своими руками

Выяснили, где находится элемент? Теперь приступайте к разборке корпуса. Перед началом работ отключите технику от сети, перекройте впускной вентиль. Желательно слить остатки воды, чтобы при наклоне машины она не попала на детали.

• Откройте нижний люк (панель).
• Подставьте емкость.
• Выкрутите фильтр.

Дождитесь слива воды.

Перед тем, как вынуть ТЭН из стиральной машины, демонтируйте панель.

• Выкрутите сзади крепежные винты, чтобы убрать верхнюю крышку.
• Открутите болты по периметру задней панели. Уберите ее в сторону.

Чтобы убрать внешнюю стенку:

• Достаньте лоток-дозатор из корпуса.
• Откройте загрузочную дверцу.
• Отогните манжеты люка.
• Подцепите хомут отверткой, снимите с места.

• Выкрутите винты по периметру.
• Подтяните стенку вверх и снимите.

Доступ открыт. Теперь переходим к тому, как снять и установить ТЭН в стиралке.

• Деталь находится под баком в посадочном отверстии округлой формы.
• Отключите питающие провода.
• Чтобы подтвердить поломку детали, возьмите мультиметр.
• Установите на тумблере режим измерения сопротивления.
• Приложите щупы к контактам.

• Исправный элемент покажет значения от 20 до 30 Ом.
• Изделие фиксируется в гнезде с помощью прижимной пластины. Как его вытащить? Для этого скрутите центральную гайку (не до конца). Протолкните болт внутрь. Слегка подденьте основание отверткой. Перед тем, как вытянуть и заменить ТЭН, проследите за состоянием уплотнителя. Желательно не повредить его при изъятии.

После окончания демонтажа осмотрите посадочное отверстие. Удалите грязь и мусор.

Как вставить ТЭН на место:

• Накрутите гайку на болт нагревателя.
• Вставьте его в отверстие.

После фиксации нагревателя прижимной гайкой к нему подключается проводка. Подключение ТЭНа проводится в обратном порядке. Как только работы будут окончены, запустите тестовую стирку не менее чем в 50 градусов. Убедитесь, что вода нагревается и нет протечек уплотнителя.

Проведение работ показано на видео:

Это ремонт средней сложности, поэтому вы справитесь самостоятельно. Придерживайтесь последовательности замены, соблюдайте технику безопасности.

Поиск неисправности

Понять, что сломался нагревательный элемент, легко. Если во время слива грязной воды вы прикоснётесь к шлангу, а он будет холодным – нагреватель пора менять. Ещё несколько признаков:

• Ухудшение качества стирки. Даже если вы повысите температуру вручную или замените стиральный порошок, бельё не будет чище.
• Уменьшилось количество потребляемого во время стирки электричества. 80% – именно столько использует стиральная машина-автомат на нагрев воды.
• Устройство отключается самостоятельно или срабатывает автомат защитной электрической аппаратуры. Это случается при заполнении автомата водой. Нужно как можно быстрей отключить машинку от питания и не включать до ремонта.

Внимание
При первых признаках короткого замыкания отключите электроприбор от сети и, если не имеете опыта в устранении подобных неполадок, вызовите электрика. Во многих старых домах нет заземления, риск травматизма высок, поэтому будьте предельно осторожны.. Но указанные признаки – косвенные

Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

Но указанные признаки – косвенные. Тэн всё равно придётся проверять (если он окажется исправным – потребуется помощь человека со специальным техническим образованием, поскольку налицо проблема с электроникой управления). Контроль проводится по 3 параметрам:

1. На разрыв хромовой спирали. Одна из самых распространённых причин: спираль перегорает, и ток перестаёт по ней переходить. Проверка проводится прозвоном элемента (когда выводы тестера присоединяют к обеим клеммам спирали, а переключатель ставится на отметку «сопротивление»). Стрелка резко соскочила к нулю? Спираль явно перегорела.
2. На пробой корпуса. Опасная неисправность, особенно для жильцов квартир без заземления и в домах с электрической проводкой. При этом ток попадает на корпус, и человеку грозит серьёзный удар током при прикосновении к нему. Присоедините прибор к клемме одним выходом, а вторым – к корпусу.

   Понаблюдайте за стрелкой. Если она держится на нуле – всё в порядке, если отклоняется – элемент требует замены. Переключатель должен стоять на 200 Мом. Проверка проводится на нагретом тэне: подключите к нему питание на несколько секунд, отключите и действуйте.

3. Проверка мощности. Эта манипуляция не так обязательна, но и лишней не будет. Переключите тестер на режим амперного переменного тока. По порядку подключите все элементы к источнику питания. Стрелка, указывающая на 8А, сигнализирует, что всё в норме. Если сила тока уменьшилась – тэн износился до критического состояния.
