Теплоаккумулятор для котлов отопления: устройство, назначение + инструкция по изготовлению своими руками

Схема сборки и установки

Взвесив все за и против, многие решаются на изготовление термоаккумулятора для отопления своими руками. Схема основных работ мало чем отличается независимо от того, какую конструкцию выбрал мастер. Вот основные шаги, которые предстоит пройти каждому, кто решится на это дело:

1. Находят или делают свой чертёж будущей установки.
2. Готовят весь необходимый для изготовления материал и инструменты.
3. Делают основной бак для термостата. Это может быть уже готовая ёмкость, а может и сваренная по личным чертежам из листового железа или нескольких частей баков, бочек.
4. Вваривают в основную ёмкость штуцера для соединения и гильзы для измерительных приборов.
5. Если предусмотрен автономный подогрев, то монтируют выбранный вариант в основной корпус.
6. Делают теплоизоляцию термостата. Здесь есть несколько вариантов решения этой задачи, поэтому выбирают наиболее приемлемый и эффективный.
7. На этом этапе обычно крепят устройство на месте эксплуатации, соединяют с системой отопления.
8. Окончательное оформление внешнего вида. Красят оборудование или покрывают декоративной обшивкой. Вариантов выполнить эту процедуру тоже очень много, поэтому мастер выбирает тот, который лучше подходит в конкретных обстоятельствах.

Выбор материала корпуса

Материал корпуса — «нержавейка» или низкоуглеродистая сталь. Нержавейка не корродирует и срок ее эксплуатации — десятки лет. Черная сталь в несколько раз дешевле, но тогда в системе желательно поставить устройство для улавливания ржавчины.

Если схема подключения предусматривает несколько контуров: отопление, теплый пол, солнечный коллектор и т. д., то соотношение диаметра и высоты должно быть не менее 1: 3.

Преимущества и недостатки схемы с теплоаккумулятором:

• Там, где местность не газифицирована, применение аккумуляторного бака в комплексе с твердотопливным котлом дает существенную экономию топлива — до 30%. Теплоаккумулятор для отопления сглаживает температурные скачки, сокращает общее время обслуживания системы.
• Если стандартная схема «твердотопливный котел — буферная емкость» дополняется резервной линией с газовым котлом, то устраняется один из главных недостатков в ее работе. Дело в том, что бак начнет раздачу горячей воды только после того, как нагреется сам, а на такой большой объем понадобится не менее 5-6 ч. В этой же схеме, газовый котел может работать автономно от основной линии, нагревая воду для отопления и ГВС. Когда начнется подача горячей воды из бака, газовый котел автоматически отключится.
• Любая схема с теплоаккумулятором имеет один большой недостаток — высокая стоимость аккумуляторного бака и автоматики. Расчет прост: больше бак — выше цена. Можно сделать схему без дорогостоящих контроллеров, но все равно придется сильно потратиться на бак и смесительно-насосные блоки. Конечно, со временем оборудование окупится.
• Термоаккумулятор — оптимальное решение для владельцев солнечных коллекторов и тепловых насосов. Потребитель «сливает» в буферную емкость все нерегулярно получаемое тепло от этих источников плюс избыточную теплоту котла, получая взамен горячую воду для своих нужд.

Как сделать теплоаккумулятор для твердотопливного котла из бочки

Предварительно необходимо рассчитать объем требуемой ёмкости и сделать чертёж. На чертеже нужно изобразить стандартную бочку, в которую входит два трубопровода. Один из них транспортирует теплоноситель от теплообменника котла, а второй переправляет горячую воду к радиаторам отопления. Остаётся лишь посчитать габариты бочки, точнее, её объём. Зная объём, легко определить диаметр и высоту по справочным данным.

Начнём расчёт. Предположим, наш тепловой генератор на твёрдом топливе полностью бездействует ночью на протяжении 4 часов (после остывания), а площадь нашего небольшого дачного дома 30 кв. м. Следовательно, бочка должна отдавать в час примерно одну десятую площади — 3 кВт. Итого, 12 кВт за ночь. При этом разницу температур бочки и отопления примем максимум 40 градусов (скажем, если в ёмкости вода нагрета до 90, то в радиаторах — хотя бы до 50).

Согласно школьному курсу физики, m=Q/Ct, где

• Q — вся тепловая энергия, у нас это 12 кВт,
• С — удельная теплоёмкость агента, то есть воды, равная 0,0012 кВт/кг х гр. Цельсия,
• t — разница температур.

Получаем по этой формуле: m = 12/0,0012х40 = 250 кг. Таким образом, можно принять объем воды равный 250 литров. Выходит, в качестве теплоаккумулятора для твердотопливного котла при заданных условиях нам подойдёт металлическая бочка на 250 литров. Примерные размеры такой бочки — 600х900 мм. То есть диаметр равен 0,6 м., а высота (длина) — 0,9 м.

Что нужно взять

Для процесса изготовления нашего теплоаккумулятора необходимо заготовить следующие материалы и инструменты.

• Обычная металлическая бочка, её можно купить в магазине,
• сварочный аппарат с маской и электродами,
• электроинструмент типа «болгарки» и диски шлифовальные и отрезные, дрель и свёрла, коронка по металлу.
• два стандартных стальных патрубка для отопления, каждый с резьбой на конце, обычно на 3/4 дюйма,
• минвата.

Начать процедуру лучше при участии помощника. Кроме того, должен быть уже готов чертёж.

Чертёж теплоаккумулятора

Пошаговое изготовление своими руками

1. Предварительно бочку тщательно зачищают изнутри. Это нужно для исключения постоянного загрязнения теплоносителя ржавчиной и окалиной. Зачистку можно сделать с помощью болгарки и шлифовальных кругов.

2. Далее, необходимо просверлить два отверстия — входное и выходное, под диаметр патрубков подачи. Для этого сначала применяют дрель со сверлом по металлу, а затем лучше использовать коронку.
3. Далее, внутрь полученных отверстий тщательно вваривают патрубки для входа и выхода теплоносителя, то есть, прогретой воды. На этих патрубках должна быть нарезана резьба на концах, которые не приваривают. Позже посредством этой резьбы будут прикручиваться шаровые краны для врезки в общую систему отопления.
4. После этого очень добросовестно приваривают верхнюю крышку. Все сварные швы должны получиться герметичными во избежание протечек.
5. Наконец, утепляют теплоаккумулятор снаружи минватой, для этого оборачивают бочку пластами минваты, после чего тщательно стягивают эти пласты, обернувшие бочку, кольцами из металлической крепёжной ленты.
6. Нам остаётся вмонтировать узел в систему посредством шаровых кранов. Теплоаккумулятор должен располагаться сразу после котла, причём по уровню — выше радиаторов, чтобы тепловой агент хорошо их пополнял из нашей ёмкости.

Ещё несколько замечаний

Вот мы и сделали простой теплоаккумулятор для небольшой системы отопления. Как итог — ещё несколько важных замечаний. Для нашего примера необходимый объём бочки получился 250 литров. Однако когда дом большой, может понадобиться накопитель гораздо большего размера. В таком случае лучше будет сварить кубический короб. К тому же, его легче утеплить специальными материалами.

Некоторые умельцы используют для такого варианта стандартный, так называемый европейский, куб объёмом 1000 литров. Он продаётся во многих магазинах. Но здесь нужно помнить, что он пластиковый. Как правило, максимальная температура воды, которую выдерживает «еврокуб», равна 70 градусам по Цельсию, если в маркировке не указано иное. Так что использовать данную ёмкость в системе отопления просто опасно.

И ещё об утеплителе. Пенопласт — это идеальный вариант для кубического короба из металла. Дело в том, что данный утеплитель легко клеить к стенкам. Минвата больше подойдёт для обычной бочки, но нужно будет придумывать, как её закреплять, ведь описанный нами метод с металлическими кольцами не обязателен к применению.

Принцип работы

В основе принципа работы теплового аккумулятора лежит высокая теплоемкость воды. Описать его можно следующим образом:

• Трубопровод котла подключается к верхней части бака, в которую поступает горячая вода – максимально нагретый теплоноситель
• Внизу располагается циркулирующий насос, который выбирает холодную воду и пускает по системе отопления обратно в котел
• Очень быстро остывшая ранее жидкость сменяется вновь нагретой

Когда котел прекращает работать, вода в трубопроводных магистралях системы отопления начинает постепенно остывать. Циркулируя, она попадает в бак, в котором начинает выдавливать горячий теплоноситель в трубы. Таким образом, обогрев помещений будет продолжаться определенный временной промежуток.

Функции, которые выполняет теплоаккумулятор

Современные тепло накопительные устройства – сложные аппараты, которые выполняют не одну полезную функцию:

1. Способны обеспечивать дом горячим водоснабжением
2. Стабилизируют температурный режим в помещениях
3. Позволяют увеличить КПД систем отопления до максимально возможного, снижая денежные затраты на топливо
4. Способны объединять более одного источника тепла в общий контур и наоборот
5. Накапливают избыточную энергию, вырабатываемую котлом

Несмотря на все положительные функции, которые выполняет тепловой аккумулятор в системе отопления, он имеет два существенных недостатка:

• Ресурс воды напрямую зависит от вместимости установленного бака, тем не менее он остается ограниченным и имеет быстрое свойство заканчиваться. Будет не лишним дополнительная система подогрева из вне
• Из первого недостатка плавно появляется второй: более ресурсоемкие установки требуют большой свободной площади для их размещения, например, отдельного помещения в виде котельной

В дополнение советуем прочитать наше руководство по сборке солнечного коллектора своими руками

Основные типы конструкций теплоаккумуляторов

Принципиально различия между основными схемами компоновки устройств заключаются во внутреннем строении бака. В остальном это большой объемный бак вертикальной ориентации. Чаще всего используется именно вертикальная цилиндрическая схема, такое расположение позволяет проще организовывать подключение потребителей и дифференцировать объем по температуре теплоносителя.

Самым простым считается накопитель с прямым подключением контуров. В цилиндр бака на разной высоте подключены контур нагрева теплоносителя и контур конечных приборов отопления.

Эта схема применяется в системах, где используется один тип теплоносителя и нет необходимости разделять контуры котла и приборов отопления. Такие буферные емкости рассчитаны на рабочее давление системы и чаще всего имеют в качестве группы безопасности простой механический клапан. Температура в таком бае может достигать 95 градусов.

Модель со встроенным теплообменником значительно расширяет возможности системы. Чаще всего применяется нижнее расположение теплообменника, выполненного в виде спирали из нержавейки. Для увеличения площади нагрева может использоваться вместо обычной гладкой трубы гофрированная труба. В зависимости от объема системы может быть несколько теплообменников, переключение потока между ними осуществляется при помощи клапанной группы, расположенной за пределами бака.

Эта схема обеспечивает функционирование системы отопления, в которой давление в контуре котла намного выше, чем в контуре емкости и радиаторах отопления. Кроме этого, она обеспечивает использование дополнительных источников энергии, например, солнечной установки. Еще одним вариантом применения накопителя с теплообменником выступает использование разных по типу теплоносителей в котле и контурах батарей.

Буферная емкость, дополненная теплообменником во всю высоту или вторым теплообменником в верхней части нашла свое применение в системе, обеспечивающей горячее теплоснабжение дома. Холодная вода через нижнее подключение поднимается и таким образом нагревается до приемлемой температуры. Этот вариант подходит для помещений со стабильным показателем потребления горячей воды. Температура нагрева составляет 60 градусов, что соответствует нормам горячего водоснабжения.

Самым сложным вариантом накопителя выступает модель со встроенным резервуаром для горячей воды. Такие схемы чаще всего используются в накопителях большого размера, поскольку емкость для горячего водоснабжения выбирается объемом 80-100 литров, а для поддержания температуры на уровне 50-60 градусов дополнительный объем должен быть не меньше 800 литров.

Однако такая схема имеет и большой минус – для нормального функционирования пользование горячей водой и пик выработки тепловой энергии должны быть разнесены по времени, или же забор горячей воды должен быть минимальным.

Что такое теплоаккумулятор?

О том, как смонтировать теплоаккумулятор, мы и расскажем в следующих строках. Однако поначалу давайте разберёмся, что представляет собой описываемый агрегат, предназначенный для твердотопливного котла. Всё просто: это ёмкость, сберегающая тепловую энергию котла за счёт сбора определённого количества теплоносителя. Установка такого элемента системы решает сразу несколько задач:

• повышает эффективность отопления — при полной остановке котельного оборудования эта ёмкость пополняет контур обогрева новыми дозами горячей воды,
• помогает сэкономить твёрдое топливо — за счёт наличия в системе теплоаккумулятора котёл можно не топить ночью,
• продлевает жизнь всей системы,
• предотвращает перегрев отопительного контура, принимая излишки тепла на себя,

• допускает возможность объединения внутри себя альтернативных источников энергии, таких, как тэны от солнечных батарей.

По сути, устройство описываемой ёмкости несложное, при желании легко изготовить теплоаккумулятор исключительно своими руками. Его конструкция, собственно, включает такие элементы:

• сама ёмкость,
• утеплитель всего корпуса,
• входной патрубок-ввод,
• выходной патрубок-вывод,
• внутренние змеевики.

Последний элемент — змеевик — имеется, в основном, у покупных тепловых аккумуляторов, изготавливаемых на производстве. То есть, у такого оборудования теплоноситель курсирует по многочисленным трубчатым змеевикам внутри сухой ёмкости. А теплоаккумулятор, который легко сделать своими руками — это просто пустотелый бак без змеевиков. Именно внутри этой ёмкости и хранится собранный теплоноситель. Из данных строк ясно, что существует два вида описываемых агрегатов:

• ёмкость со змеевиками внутри, предназначенными для сбережения теплового агента,
• простейший теплоаккумулятор в виде бочки для сбережения теплоносителя.

Теперь должен быть понятен принцип работы аккумулирующего агрегата для твердотопливного котла. При работе оборудования на жёстком горючем теплоаккумулятор пополняется горячей водой. При отключении котла, эта вода подпитывает систему отопления.

Также легко выявить преимущества и недостатки двух указанных нами видов сберегающих устройств. Если тепловой аккумулятор выполнен со змеевиками, то

• увеличивается период сохранности тепла,
• увеличивается общая эффективность системы,
• однако, такой агрегат невозможно сделать в домашних условиях.

Если же тепловой аккумулятор выполнен без змеевиков, по принципу хранения теплоносителя в бочке, то

• он очень легко изготавливается своими руками, достаточно иметь минимум средств и подходящую ёмкость,
• но у него небольшой КПД.

Далее рассмотрим, как сделать такой теплоаккумулятор для твердотопливного котла из простого металлического цилиндра.

Для чего нужны топливные аккумуляторы?

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

• Простые – не имеющие внутри дополнительных узлов.
• Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

ТОП-3: HAJDU AQ PT 1000

Работа

Работать модели, ТОП-10 занимающие 3 место, могут от нескольких источников (зависит от исполнения):

• от энергии Солнца;
• газовых котлов;
• угля и пр.

Устройство

Оно состоит из:

• стальной емкости (бака);
• теплоизоляции из полиуретана;
• защитного кожуха;
• крышки из искусственной кожи.

Внутри нет коррозионной защиты, поэтому использовать бак можно только по назначению. Для хранения воды питьевой он не годится.

Изоляция

Как и у аналогов, сделана она из полиуретановой пены, которая длительное время держит температуру воды, не требуя ее подогрева. Толщина защиты 10 см. Для кожуха, как упоминалось, используют искусственную кожу.

Кожух с изоляцией, легко снимаются. Это удобно при транспортировке, устанавке и демонтаже устройства.

Достоинства

Главным из них является возможность временного выравнивания расхождений в производстве тепла и потреблении.

Важно:

1. Нельзя подвергать теплообменники с накопителем большим давлениям. Это опасно!
2. Обязательна установка предохранительного клапана, приобретаемого за дополнительную плату.
3. Запрещен монтаж между клапаном и накопителем всякой водозапорной арматуры.

Особенности

• Эргономичность.
• Хорошая теплоизоляция.
• Грамотно расположенные патрубки.
• Съемные изоляция и кожух.
• Окрашенная наружная поверхность.
• Возможность подключения нагревательного электропатрона.
• Совместимость с различными типами котлов.
• Продолжительный срок службы.
• Удобные установочные размеры.

Технические параметры

• Объем – 750 л;
• Масса- 93 кг;
• Водонагреватель накопительного типа;
• Способ подогрева – электрический;
• Крепление – напольное;
• Диаметр с изоляцией и без – 99 и 79 см;
• Высота – 191 см;
• Бак внутренний – из стали;
• Защита антикоррозионная – не предусмотрена;
• Давление рабочее – 3 бар;
• Производитель — Hajdu, Венгрия;
• Напряжение – 220 В.

Необходимость изготовления теплоаккумулятора

Если вы решили изготовить теплоаккумулятор своими руками, то должны знать о том, какие функции он выполняет. Стоит учесть, что современные накопительные устройства тепла представляют собой достаточно сложные аппараты, выполняющие множество функций. Они обеспечивают жилье горячим водоснабжением, позволяют увеличить коэффициент полезного действия систем отопления дома до максимально возможного, при этом снижаются финансовые затраты на топливо. Помимо прочего, устройство способно стабилизировать режим температуры внутри помещений.

С помощью данного оборудования есть возможность объединить несколько источников тепла, заключив их в единый контур. Обратная задача тоже может быть выполнена. Теплоаккумулятор своими руками достаточно просто изготавливается. Он будет накапливать избыточное количество энергии, которая вырабатывается котлом.

Накопительная емкость для отопления

Как самому сделать теплоакуумулятор для отопления

• Немного о назначении и конструкции
• Расчет объема накопительного бака
• Рекомендации по изготовлению
• Чем утеплить теплоаккумулятор
• Заключение

В нынешние времена удорожания всех видов энергоносителей многих домовладельцев стал серьезно волновать вопрос их экономичного использования. Один из вариантов – это включение в схему отопления большой емкости с водой – теплового аккумулятора. Но емкости заводского изготовления отличаются немалой стоимостью. В то же время некоторые домашние мастера – умельцы разобрались, как можно сделать теплоаккумулятор своими руками, что выйдет гораздо дешевле. Об этом опыте и будет рассказано в данной статье.

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

• при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
• накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.

Расчет объема накопительного бака

Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.

Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходя

3 Виды тепловых аккумуляторов

Все накопители представляют собой вертикальные цилиндрические резервуары. Отличаются они друг от друга только элементами, расположенными внутри конструкции. Существует несколько типов термоаккумуляторов:

1. 1. Простая конструкция. Подключение емкости проводится непосредственно к контурам котла и системы отопления. Такие накопители применяются для использования одного типа теплоносителя, если его давление в контурах не превышает показателей котла и теплоаккумулятора. При различных значениях давления необходимо подключить в схему дополнительный внешний теплообменник.
2. 2. Емкость с внутренним теплообменником. Внизу нее находится трубчатая спираль из нержавеющей стали. В зависимости от конструкции возможна установка нескольких теплообменников. Применяются такие аккумуляторы, когда давление и температура теплоносителя в контуре обогревателя значительно превышают допустимые показания на линиях потребителей при подключении нескольких источников тепла. Например, котловое оборудование применяется совместно с солнечным коллектором. При использовании в контурах разных видов теплоносителей устанавливают накопительные емкости с теплообменниками. В таких термоаккумуляторах происходит активное смешивание горячего теплоносителя с остывшим.
3. 3. Наличие в баке проточного контура ГВС. В такой конструкции теплообменник обычно устанавливается в верхней части накопителя. Такая схема используется при равномерном водоразборе горячей воды. Теплообменник выполнен из нержавеющей пищевой стали.
4. 4. Термоаккумулятор с баком для запаса ГВС. Схема напоминает устройство бойлера косвенного нагрева. Используется накопитель такой конструкции в условиях частого пикового разбора горячей воды для хозяйственных нужд.

Расчет и подключение теплоаккумулятора для твердотопливного котла

Равномерность работы системы отопления и минимальное время за ее присмотром – мечта каждого владельца собственного дома. Не на последнем месте стоит экономичность. Теплоаккумулятор для отопления (ТА) объединяет и выполняет вышеуказанные функции. Данное специальное устройство самостоятельно в нужный момент уменьшает или увеличивает температуру теплоносителя. В результате достигается тепловой комфорт в отапливаемых помещениях. Вмешательство человека в этом процессе исключается. О том, как подключить теплоаккумулятор к твердотопливному котлу будет рассказано далее.

Теплоаккумулятор для домашней системы отопления

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

• Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
• Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

• Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
• Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Изготовление и монтаж самодельного устройства

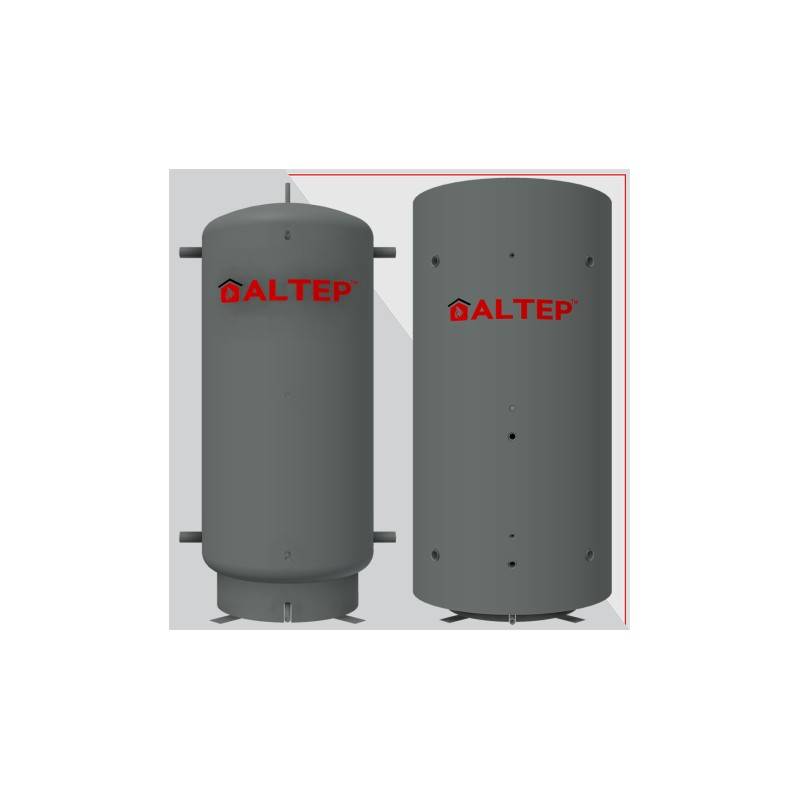

Современный рынок котельного оборудования предлагает огромный выбор теплоаккумуляторов как российского, так и зарубежного производства. Однако при отсутствии возможности приобретения заводской модели сделать теплоаккумулятор можно своими руками. Самым простым вариантом такого устройства станет обычная бочка, оборудованная входным и выходным патрубками, и обёрнутая теплоизоляционным материалом. Эффективность такой конструкции будет невелика, но для отопления небольшого кирпичного домика она вполне подойдёт. Для изготовления бака потребуется листовой металл и сварочный аппарат. После того как ёмкость будет сварена, в неё врезаются 4 патрубка: два для подачи воды и столько же для её возврата.

Входящие и выходящие патрубки должны располагаться на противоположных сторонах резервуара. Затем в верхнюю часть ёмкости вваривается муфта с вмонтированными в неё термодатчиком и защитным клапаном. Далее, обустраивается теплоизоляция и выполняется установка накопителя на место. В случае отсутствия сварочного аппарата или навыков его использования, можно взять ёмкость из огнеупорного пластика. Для того чтобы в процессе эксплуатации бак не потерял своих первоначальных форм, рекомендуется поместить его в специально изготовленный каркас решетчатого типа. Роль заводского змеевика может выполнить обычный гофрированный металлический шланг.

Монтаж теплоаккумулятра не требует наличия специальных навыков и может быть выполнен самостоятельно.

Для этого нужно неукоснительно следовать правилам установки и выполнить ряд действий.

• Составить подробную схему системы отопления, отметив на ней особенности планировки, размер помещений и количество этажей.
• При движении теплоносителя естественным образом размещение накопителя должно производиться непосредственно рядом с котлом.
• При соединении котла и трубопровода необходимо полностью загерметизировать стыки, используя при этом синтетические герметики, рекомендованные для данных материалов.
• Температура воздуха в помещении, где устанавливается оборудование, не должна опускаться ниже 10 градусов.
• Монтаж соединительных патрубков должен проводиться таким образом, чтобы в случае аварии доступ к ним был открыт и не перекрывался самим прибором или посторонними предметами.
• Размещение буферной ёмкости должно производиться строго на одном уровне с котлом. Более высокое расположения накопителя не допускается.
• После установки насосного оборудования необходимо заполнить систему водой и произвести пробный запуск. При обнаружении течи, нужно слить воду из системы и принять меры к устранению протекания. Затем вновь заполнить систему и повторить запуск.

О том, как установить теплоаккумулятор для котлов отопления, смотрите в следующем видео.
