Выбор и монтаж термоголовки для радиатора отопления

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

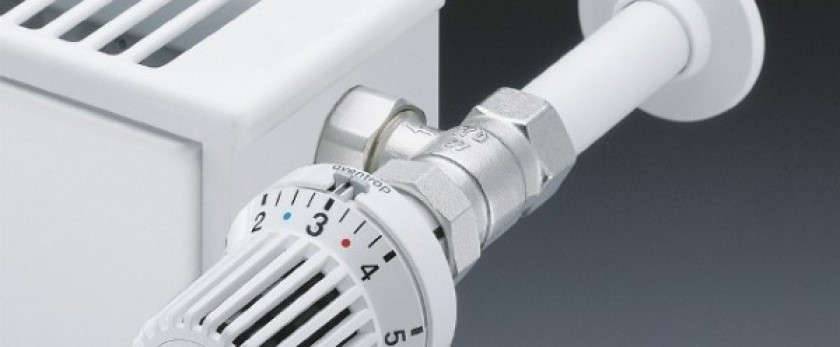

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Виды и устройство термоголовок

В состав терморегулятора входят следующие основные элементы:

1. Термоголовка с сильфонной камерой, ручкой со шкалой регулирования;
2. Корпус вентиля с присоединительными резьбами;
3. Исполнительный механизм на штоке – клапан;
4. Возвратная пружина;
5. Уплотнительные элементы;

В сильфонной камере находится вещество, являющееся одновременно элементом давления на шток и датчиком температуры. Возвратная пружина служит для поднятия клапана при охлаждении сосуда с рабочим веществом. Градуировка на ручке термоголовки предназначена для задания требуемой температуры воздуха, каждое деление соответствует определенной температуре (от 5 до 28С, описание приводится в паспорте изделия).

Термоголовки разделяют на 2 вида:

1. Механические;
2. Электронные.

Механические элементы имеют в сильфонной камере (сосуде) вещества 3 типов – жидкие, газообразные, твердые. Работают они в полуавтоматическом режиме, иногда требуют корректировки температуры. Это обусловлено средней величиной погрешности и различной скоростью реакции рабочего вещества термоголовки.

Газообразные вещества реагируют медленнее на смену температурного фона, но имеют больший срок службы и более высокую стоимость по сравнению с жидкостными и твердотельными аналогами.

Электронные терморегуляторы (автоматические) отличаются быстрой реакцией и точностью, но цена их обычно почти в 2 раза выше механических устройств. Движение штока клапана реализуется сервоприводом, требуется постоянное наличие электроэнергии или регулярная замена батареек.

Электронные модели могут иметь функции программирования, задания температуры и режимов работы, оборудуются цифровым дисплеем.

Датчики термостатов размещаются внутри корпуса термоголовки или выносятся отдельно, обычно на расстояние не более 2 метров от отопительного прибора. Применение выносных датчиков считается более корректным для отбора величины температуры воздуха в удалении от батареи.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно. Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м

Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Установка термостата

Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.

Установочные работы производятся так:

• • отрезаем горизонтальные подводки на определенном расстоянии от батареи;
  • снимаем с батареи отрезанную трубу и краник;
  • открепляем хвостовики и гайки от клапана термостата и запорного крана;
  • заворачиваем их в пробки радиатора;
  • проводим сборку трубной обвязки и ставим все на запланированное место;
  • соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.

Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.

Контролировать поступление теплоносителя в батарею в двухтрубной схеме можно, если применить термостат радиатора, поставленный на верхней подводке.

Термоклапан для радиатора отопления: классификация

Теперь поговорим о нижней части термостата — клапане (вентиле). В первую очередь нужно знать, что промышленность выпускает регулирующие устройства для разных систем. И использовать нужно только устройства для вашей системы.

Устройства для двухтрубных систем имеют, как минимум, в два раза большее гидравлическое сопротивление, чем для однотрубных. Это сделано специально, так как балансировка в этом случае происходит за счет падения давления на клапанах. Потому и устанавливают приборы с малым проходным сечением. Поставив такое устройство в однотрубную систему. вы наверняка будете мерзнуть. Потому будьте внимательны.

Есть термоклапаны для радиатор в однотрубной и двухтрубной системе. И использовать устройства для двухтрубной системы в однотрубной нельзя

Иногда модификации для однотрубных систем позиционируются как устройства для систем с естественной циркуляцией. У них гидравлическое сопротивление снижено, и их можно использовать в однотрубках.

В однотрубную систему устанавливайте термостаты с проходной способностью не ниже 3 (Kvs=3 и выше).

По способу подводки труб регуляторы температуры радиаторов бывают угловыми или прямыми (проходными). Встречаются еще осевые модели. Выбирают в этом случае в зависимости от типа подключения отопительного прибора. Если труба подходит сбоку, удобнее ставить прямой вентиль, если снизу — один из угловых.

По типу подключения термостатические вентили для радиаторов бывают прямыми и угловыми

Различаются термовентили и по материалу, из которого они изготовлены. Используют металлы, которые имеют хорошую стойкость к коррозии. На некоторые из них наносится еще дополнительное защитное покрытие (обычно никелирование или зхромирование). Итак, термостатические вентили изготавливают из:

• бронзы, есть никелированная и хромированная;
• латунь, есть никелированная;
• нержавейка.

Понятно, что нержавейка лучше, но и стоят такие клапаны немало, а в продаже встречаются редко.

Особенности установки

Терморегулятор будет работать эффективно при грамотной установке. В первую очередь нужно определить место его монтажа. Высота установки – не менее 80 см.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Следует учесть, что на работу терморегуляторов негативно влияют сквозняки, попадание прямых солнечных лучей, приборы, излучающие тепло. Если эти условия есть, используйте внешний датчик, устанавливая его на расстоянии от батареи от 2 до 8 м.

В частных домах установки приборов начинают с верхних этажей, в квартирах – с помещений со значительными колебаниями температуры: гостиная, кухня.

Последовательность работы:

1. Перекройте стояк и слейте воду.
2. На небольшом расстоянии от радиатора отрежьте горизонтальные трубные подводки и отсоедините их и краны от радиатора.
3. При установке устройства в однотрубную систему отопления дополнительно вваривается перемычка между трубами подвода и отвода теплоносителя.
4. От вентиля терморегулятора и запорного крана снимите хвостовики с гайками, заверните их в пробки радиатора.
5. Соберите установите трубную обвязку. Соедините ее с горизонтальными подводками.

Особенности установки

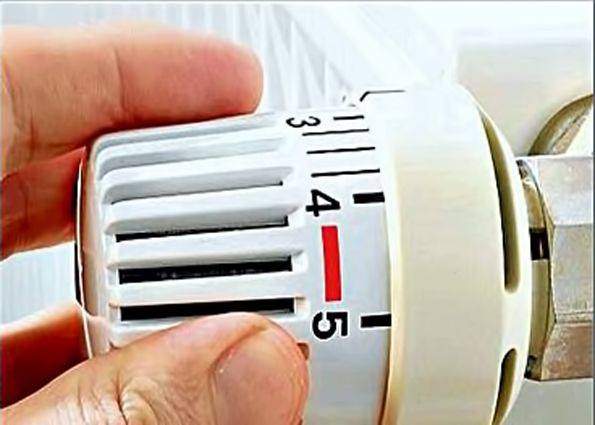

Настройка прибора

В электронных моделях достаточно выставить желаемую температуру на шкале или дисплее. Если возможности позволяют, выбрать температурный режим для времени суток, дней недели. Такой режим оптимален для дач, где хозяева появляются наездами.

Механическим моделям необходима более длительная настройка:

1. Закройте окна, двери, форточки, выключите вытяжку, чтобы ограничить утечку тепла
2. Поместите в комнату термометр.
3. Проверните головку терморегулятора влево до упора, чтобы открылся клапан. В таком положении достигается максимальная теплоотдача батареи.
4. После прогрева помещения на 5-6 градусов, перекройте поступление теплоносителя, поворотом вентиля прибора вправо.
5. Температура начнет понижаться. Как только она достигнет нужных вам показателей, начните медленно открывать клапан, пока не послышится шум воды. Головка должна потеплеть.
6. Оставьте клапан в выбранном положении. В дальнейшем он будет работать на установленную вами температуру.

Виды термостатирующих головок и принцип их действия

Запорно-регулирующая арматура представлена на сантехническом рынке внушительным ассортиментом, при этом покупателю не всегда очевидны принципиальные отличия, ведь в целом внешний вид и общее описание устройств мало чем отличаются. Тем не менее, для таких изделий применима вполне конкретная классификация по механизму действия и типу контроля температуры.

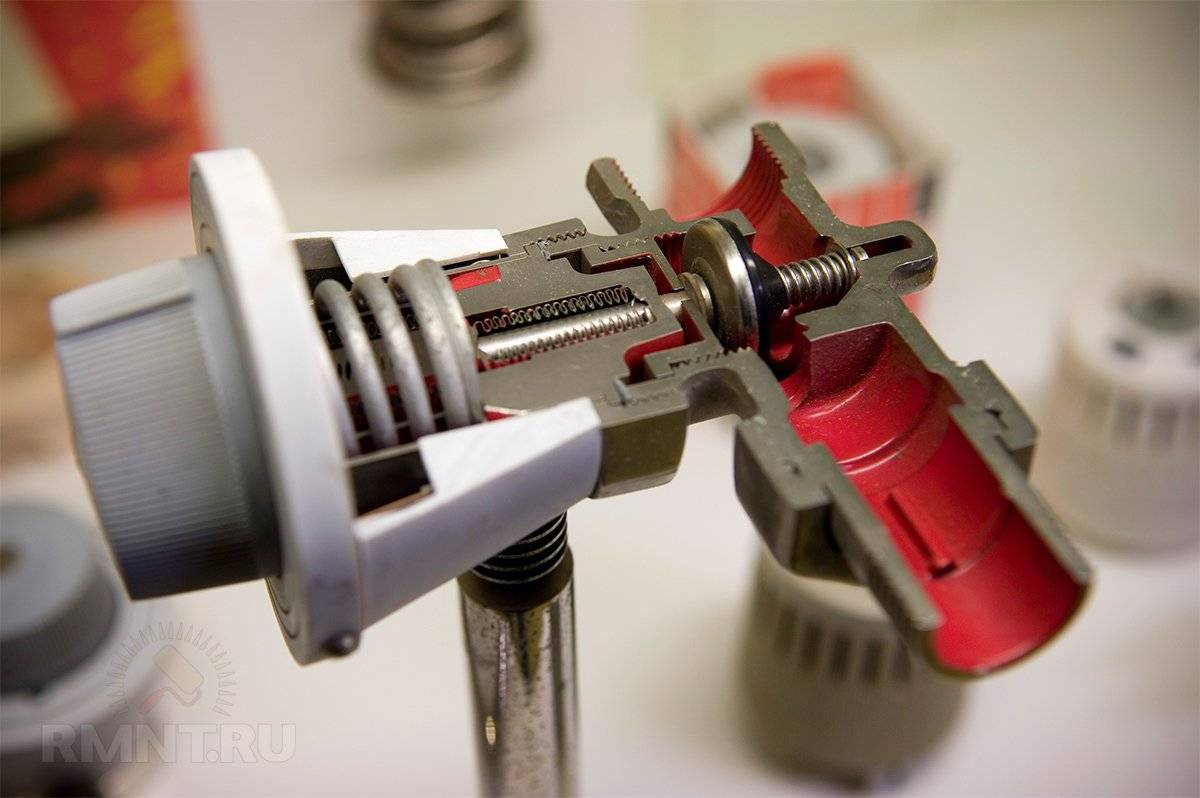

Механический терморегулятор в разрезе

Сборка регулирующей арматуры представлена непосредственно регулировочной головкой и клапаном, на который она воздействует. Термостатирующая головка может использовать температурное расширение рабочего тела, такие устройства называются полуавтоматическими. В качестве рабочего тела может использоваться жидкость, газ или твёрдое тело. Жидкостные и парафиновые термоголовки обладают наибольшим быстродействием, зато газовые характеризуются более продолжительным сроком службы в ущерб высокой скорости реакции.

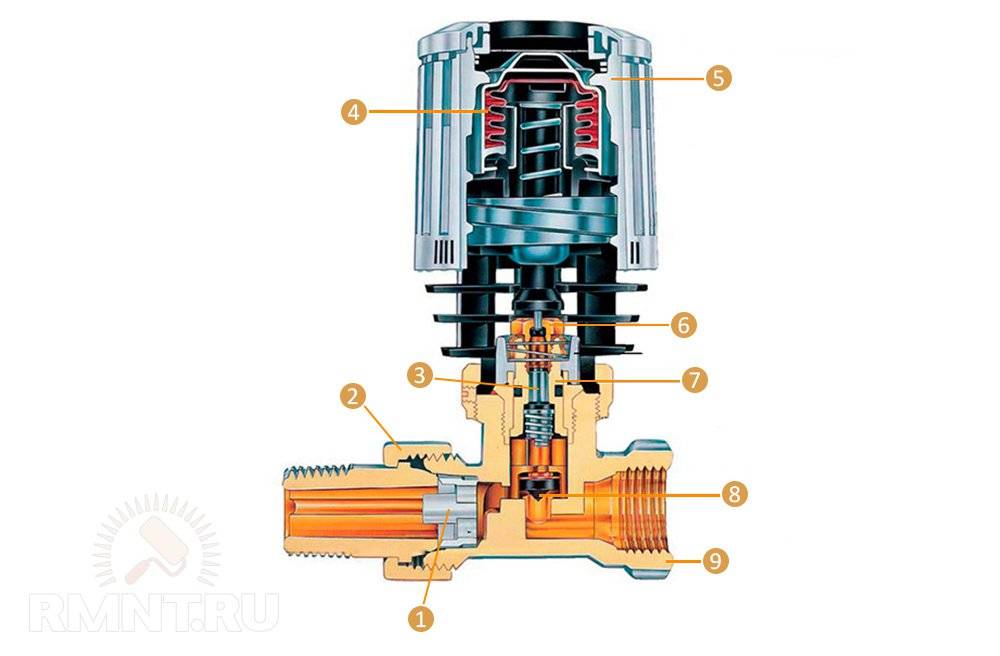

Радиаторный газоконденсатный терморегулятор: 1 — успокоитель потока; 2 — разъёмное соединение; 3 — шток клапана; 4 — сильфон; 5 — корпус термоголовки; 6 — сальник; 7 — кран-букса; 8 — конус клапана; 9 — корпус клапана

Также управлять степенью нажатия на клапан может электронный блок, в таком случае мы говорим о цифровых термоголовках. Непосредственно нажатие на клапан обеспечивается сервоприводом, соответственно, для работы прибора требуется источник питания. Главное преимущество цифровой арматуры заключается в высокой эргономике: регулировка температуры происходит практически на лету, к тому же есть возможность программирования суточных режимов для установки индивидуальных температурных точек в период сна и отлучки из дома. При этом стоимость цифровых головок в 1,5–2 раза выше полуавтоматических механического действия.

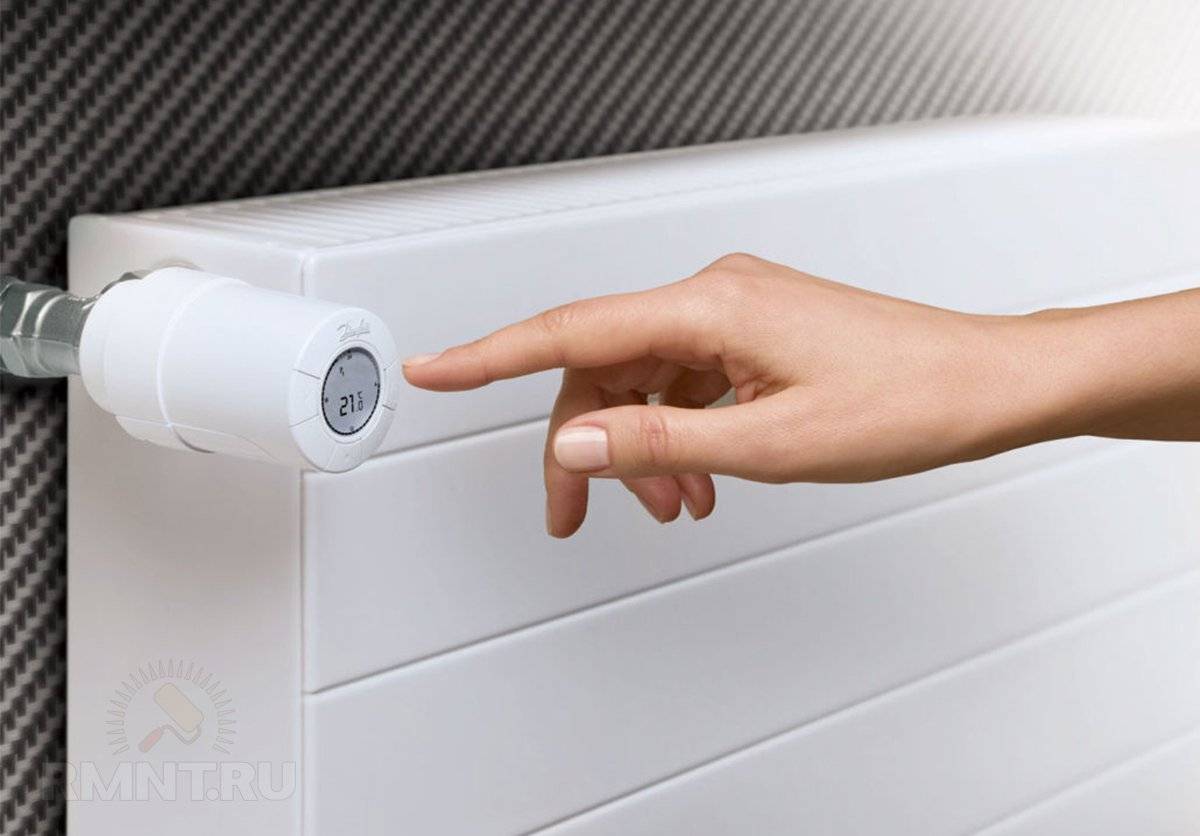

Цифровая термоголовка

В зависимости от типа клапана, на котором установлена термоголовка, действуют различные типы коррекции температуры в помещении. Способ, заключающийся в ограничении протока, реализуется с помощью двухходового клапана, трёхходовой используется при исполнении схемы на расходно-смесительном узле. Практически все виды клапанов рассчитаны на установку термоголовок всех типов, по крайней мере, полная совместимость гарантируется в рамках прейскуранта одного производителя.

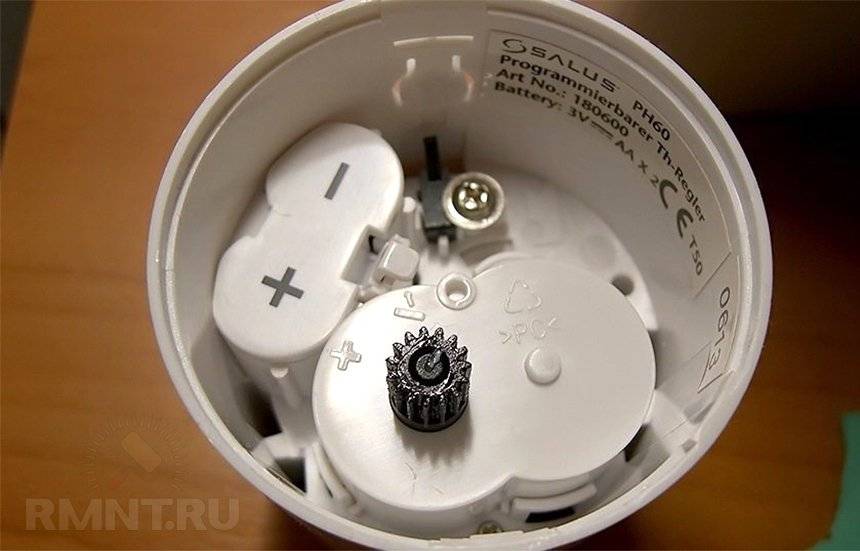

Сервопривод электронной термоголовки

Дополнительным отличием является размещение датчика температуры. В одних термоголовках он расположен в корпусе прибора, в других может размещаться удалённо: для цифровых терморегуляторов расстояние выноса практически не ограничено, в то время как для механических устройств удаление способствует меньшему времени отклика и потому датчик, как правило, расположен от устройства термоконтроля не далее 1–1,5 м. Дополнительно отметим, что возможность удалённого расположения температурного датчика существует для арматуры, контролирующей нагрев как воздуха, так и теплоносителя.

Регулирующие вентили для радиаторов

Чтобы в ручном режиме отрегулировать работу отопительных приборов, используют специальные вентили. Такие краны реализуют с прямым или угловым подключением. Порядок, как регулировать батареи отопления с помощью этих устройств в ручном режиме, заключается в следующем.

При повороте вентиля опускается или поднимается запорный конус. В закрытом положении поток теплоносителя полностью перекрывается. Перемещаясь вверх или вниз, конус регулирует в большей или меньшей степени количество циркулирующей воды.

Благодаря данному принципу действия такие вентили также называют «механическими  регуляторами температуры». Устанавливают их на батареи на резьбу, а к трубам подсоединяют фитингами, чаще всего обжимного типа.

Регулировочный вентиль, используемый для отопительных приборов, имеет следующие преимущества:

• устройство отличается надежностью, ему не опасны засоры и мелкофракционные абразивные частицы, присутствующие в теплоносителе – это касается исключительно качественных изделий, у которых конус клапана произведен из металла и тщательным образом обработан;
• изделие имеет доступную стоимость.

У регулировочных вентилей имеются и недостатки – каждый раз при использовании устройства его положение приходится менять вручную  и по этой причине довольно проблематично поддерживать стабильный температурный режим.

Для того, кого не устраивает такой порядок, и он задумывается над тем как регулировать температуру батареи отопления другим методом, больше подойдет применение автоматических изделий, позволяющих держать под контролем степень нагрева радиаторов.

Термостатические головки

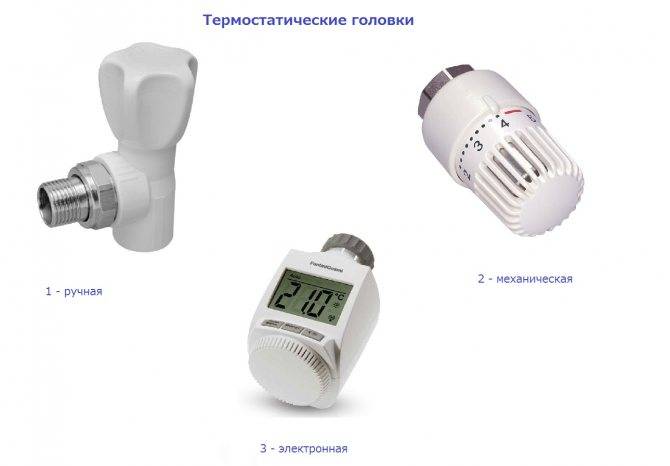

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Виды и устройство термоголовок

В состав терморегулятора входят следующие основные элементы:

1. Термоголовка с сильфонной камерой, ручкой со шкалой регулирования;
2. Корпус вентиля с присоединительными резьбами;
3. Исполнительный механизм на штоке – клапан;
4. Возвратная пружина;
5. Уплотнительные элементы;

В сильфонной камере находится вещество, являющееся одновременно элементом давления на шток и датчиком температуры. Возвратная пружина служит для поднятия клапана при охлаждении сосуда с рабочим веществом. Градуировка на ручке термоголовки предназначена для задания требуемой температуры воздуха, каждое деление соответствует определенной температуре (от 5 до 28С, описание приводится в паспорте изделия).

Термоголовки разделяют на 2 вида:

1. Механические;
2. Электронные.

Механические элементы имеют в сильфонной камере (сосуде) вещества 3 типов – жидкие, газообразные, твердые. Работают они в полуавтоматическом режиме, иногда требуют корректировки температуры. Это обусловлено средней величиной погрешности и различной скоростью реакции рабочего вещества термоголовки.

Газообразные вещества реагируют медленнее на смену температурного фона, но имеют больший срок службы и более высокую стоимость по сравнению с жидкостными и твердотельными аналогами.

Электронные терморегуляторы (автоматические) отличаются быстрой реакцией и точностью, но цена их обычно почти в 2 раза выше механических устройств. Движение штока клапана реализуется сервоприводом, требуется постоянное наличие электроэнергии или регулярная замена батареек.

Электронные модели могут иметь функции программирования, задания температуры и режимов работы, оборудуются цифровым дисплеем.

Датчики термостатов размещаются внутри корпуса термоголовки или выносятся отдельно, обычно на расстояние не более 2 метров от отопительного прибора. Применение выносных датчиков считается более корректным для отбора величины температуры воздуха в удалении от батареи.

Термостаты Danfoss: модельный ряд

За свою немалую историю существования компания Данфосс выпустила множество моделей терморегуляторов, многие из которых обновляются и перевыпускаются по сей день.

Наиболее популярными моделями являются термоголовки серий:

• RTR 7000,
• RTRW,
• RTRW-K,
• RAX,
• ECO.

Термостат RTR 7000 (RA 2000)

Термостаты серии RTR 7000 имеют варианты со встроенным и выносным датчиком температуры воздуха. Конструкция специально разработана под радиаторы класса RA. Капиллярная трубка последних в длину достигает восьми метров. Специальный наружный кожух обеспечивает защиту термостатического элемента от внешних негативных воздействий. Почти все модели серии имеют газовый сильфон, функцию перекрытия клапана и защиту от замерзания. Диапазон настройки температуры в среднем от +5 до +26 °С.

В серию входят такие модели как: Danfoss RTR 7090 со встроенным датчиком, RTR 7092 с выносным датчиком, RTR 7094 с защитным кожухом.

Термостат RTRW (RTRW)

Терморегуляторы серии RTRW имеют не так много отличий от RTR 7000. Содержат жидкостный агент. Также выпускаются с выносным и встроенным датчиком. Диапазон настройки температуры варьируется от + 8 до + 28 °С.

К типу RTRW относятся модели: RTRW 7080 со встроенным датчиком, RTRW 7082 с выносным датчиком.

Термостат RTRW-K (RAW-K)

Термоголовки RTRW-K представляют собой практически копию предыдущего термостатического элемента. Разница заключается в том, что RTRW-K более универсальны и подходят для многих типов отопительных батарей, в том числе: стальных панельных радиаторов типа Biasi, Delta, DiaNorm, Diatherm, Ferroli, Henrad, Kaimann, Kermi, Korado, Purmo, Radson, Superia, Stelrad, Veha, Zehnder-Completto Fix.

Диапазон настройки температуры от +8 до +28 °С. Устройство снабжено возможностью защиты системы отопления от замерзания.

В серию RTRW-K входят: RTRW-K 7084 со встроенным датчиком, RTRW-K 7086 с выносным датчиком.

Термостат RAX

Термостатическая головка серии RAX — это термостат с жидкостным встроенным температурным датчиком. Элегантный дизайн данного продукта гармонирует даже с самым изысканным интерьером. Отличительная черта RAX — шкала настройки с римскими цифрами. Диапазон настройки температур от +8 до +28 °C.

Серия имеет несколько модификаций в цветовом диапазоне корпуса: белый, черный, хромированный и стальной.

Термостат Danfoss Eco

Danfoss Eco — это электронный умный регулятор температуры компании Danfoss. Устройство автоматически поддерживает комфортную температуру воздуха в помещении в диапазоне от +5 до +28 °C.

Данная модель — новинка на мировом рынке среди терморегуляторов, которая работает от батареек и имеет возможность управления со смартфона.

Термоголовка для радиатора отопления Danfoss Eco оснащена такими функциями, как определение открытого окна, автоматическая настройка и автотест клапана.

К примеру, если температура воздуха в комнате резко снизится (поток прохладного воздуха с улицы), клапан автоматически закроется во избежании теплопотерь. Обогрев помещения вновь возобновится, когда окно закроют.

Первую неделю после установки устройство калибруется и «запоминает» момент, в который следует начинать обогрев помещения, чтобы достичь нужной температуры к заданному времени. Чтобы регулирующий клапан со временем не закупоривался, раз в неделю благодаря умному процессору устройства клапан будет полностью открываться для автоматической промывки.

Также прибор предполагает режим ночного и дневного понижения температуры, и включает в себя все функции своих предшественников.

Залог крепкого сна — это комфортная температура воздуха в Вашей спальне. Данфосс Эко можно запрограммировать так, что в ночное время температура воздуха в спальне будет чуть ниже, а ближе к утру повысится и сделает Ваше пробуждение приятнее.

Рекомендованный температурный показатель для каждой комнаты:

• гостиная — +21 °C,
• кухня — +19 °C,
• спальня — +20 °C.

Компания «Тион» добавила возможность дистанционного управления терморегулятором Danfoss Eco в систему мониторинга качества воздуха и управления климатической техникой MagicAir.

Базовая станция MagicAir— компактный гаджет, который отслеживает состояние микроклимата в доме и способствует экономии электроэнергии.

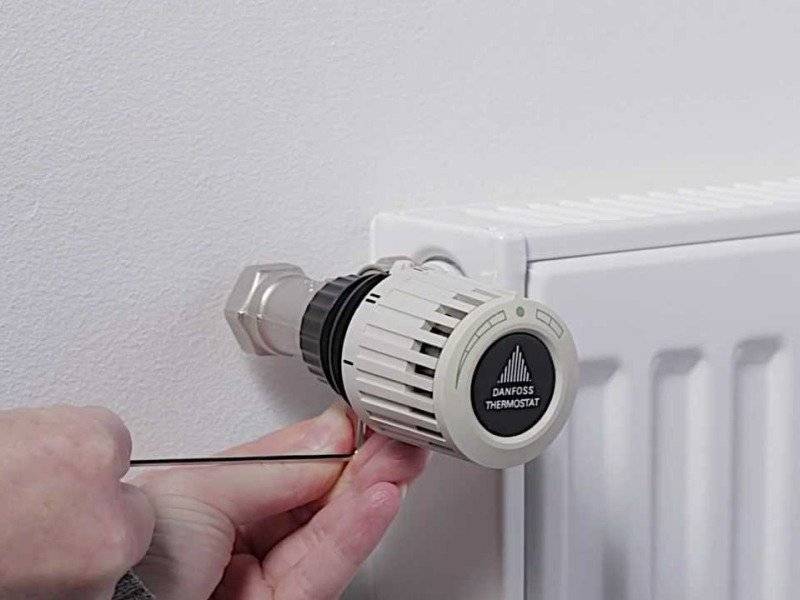

Установка термоголовки

Электронные термоголовки для радиаторов устанавливаются таким же образом, как и все прочие. Главное, это добиться свободной циркуляции воздуха в непосредственной близости от датчика устройства. Термоголовка на радиатор отопления лучше всего монтируется в горизонтальном положении. Такая установка не дает возможности нагревательным элементам воздействовать на датчик.

Помимо этого, монтаж требует внимательности, поэтому стрелка головки обязательно должна совпадать с потоком теплоносителя, точнее говоря, с направлением его движения. Данным правилом недопустимо пренебрегать, иначе работоспособность устройства будет под большим вопросом.

Неправильная установка датчика влияет на его работу. Среди главных причин, негативно сказывающихся на работоспособности последнего, имеются:

наличие ниши, куда встроен радиатор;

наличие штор, покрывающих датчик;

вертикальная установка термодатчика;

большая глубина отопителя – более 16 см;

наличие широкого подоконника и крайне малого расстояния между ним и датчиком.

Монтаж термоголовки осуществляет при помощи обычных гаечных ключей. Местом установки клапана является входное отверстие, при этом направление стрелки клапана определяется с учетом направленности потока теплоносителя. Кран с термоголовкой для радиатора позволяет самому определять и выставлять необходимую температуру, а также благодаря автоматике достигать оптимальных температурных решений. Отсутствие датчика не является запрещающим критерием регулирования температуры. Этот процесс легко производить посредством защитного колпачка, которым для удобства оснащается клапан.

Настройки позволяют выставлять самые оптимальные температурные решения – от 6 до 26 градусов по Цельсию. После предварительной установки автоматика сама будет контролировать перепады температуры, и держать помещение в комфортном тепловом режиме. Установить необходимую температуру легко при помощи рукояти, повернув которую, необходимо выбрать нужный показатель.

Главное, производя установку собственноручным образом, не пренебрегать инструкцией, прикладывающейся к каждой модели. Инструкция позволяет с меньшей затратой сил и времени произвести монтаж, не повредив устройства, поскольку высококачественные экземпляры Danfoss требуют аккуратного подхода, и тогда они прослужат долгие годы.

Важно не забывать об установки головки вдали от греющих поверхностей и оградительных факторов, иначе реальная температура помещения не будет соответствовать показаниям датчика. Наибольшей надежности можно добиться благодаря установке выносных датчиков

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

1. электронными;
2. механическими;
3. электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

1. термодатчика;
2. микропроцессора;
3. ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

1. высокую точность;
2. простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

1. термической головки;
2. клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

1. привод;
2. газовый либо жидкостный элемент;
3. и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.

Хотите узнать какой радиатор отопления лучше ?
