Трап для душа под плитку на полу: технические аспекты и достоинства
В последнее время наблюдается тенденция отказа от применения ванных, это обусловлено серьезными затратами воды для купания в них. На смену пришли универсальные душевые кабинки, но стоимость их зачастую превышает растраты на воду за долгие годы. Обслуживание в случае поломки таких кабинок тоже достаточно дорогостоящее. Наиболее приемлемым вариантом являются самодельные кабинки для приема душа, их себестоимость даже с учетом отделочных работ не так накладна.
Простота сбора душевой кабинки еще один фактор, благодаря которому они приобрели большую популярность. По сути, она состоит из смесителя для душевого шланга, полупрозрачных дверей, пола из плитки, и системы водоотведения.
Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта. Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости.
К основным плюсам рукодельных душевых кабинок можно отнести:
Преимущества душа с встроенным сливом
Разнообразие лотков и трапов для сливных вод объясняется тем, что возникла потребность в душевых кабинках – не покупных, представляющих собой единую сборную конструкцию, а стационарных, без поддона и сложной электронной «начинки».
Устройство кабины отличается простотой и удобством: штанга с душем, плавно открывающиеся пластиковые двери-купе, нескользкий пол, покрытый керамической плиткой. Такое место для принятия водных процедур можно организовать самостоятельно, выложив пол и стены плиткой и правильно подключив коммуникации.
Даже без ограничительных бортиков и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано напольное покрытие – с легким наклоном, обеспечивающим отток воды в сливное устройство
Почему владельцы просторных ванных комнат и тесных санузлов выбирают данный вариант душевой кабины? Она обладает массой достоинств:
- многообразие размеров и конфигураций;
- возможность размещения в нестандартных помещениях;
- создание уникального дизайна;
- легкость ухода и регулярной уборки;
- комфортное использование душа пожилыми людьми.
Одно из технических преимуществ – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии водопровода в своей квартире или у соседей сверху) вода будет уходить через трап, вмонтированный в керамическую плитку пола.

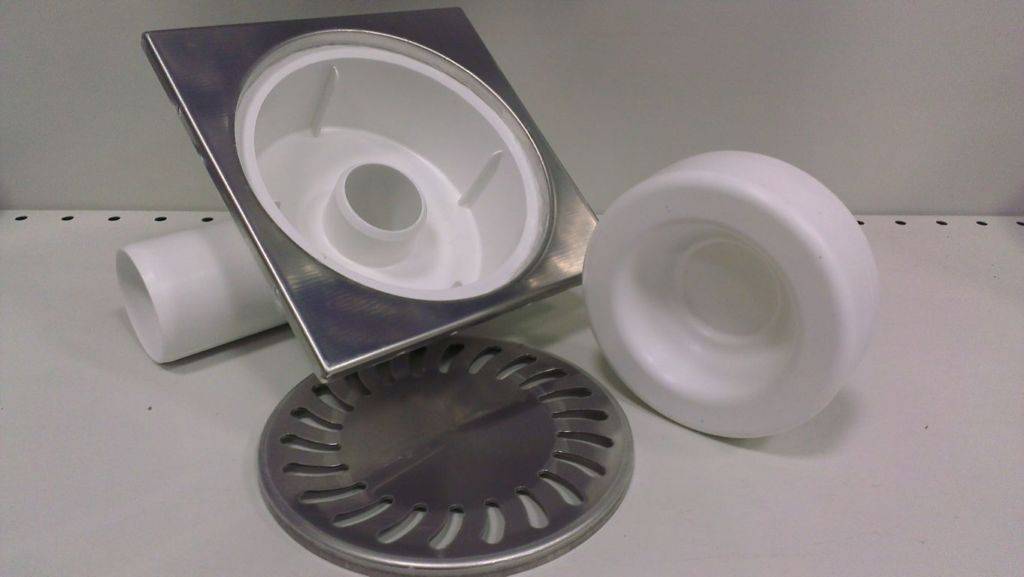

Устройство душевого трапа
Хотя существует много различных видов этих изделий, основными элементами они не сильно отличаются. Любой трап состоит из:
- Решетки. Это самая верхняя часть устройства трапа. Только она остается видна после окончательной установки. Она несет эстетическую и защитную функцию, препятствуя проникновению крупного мусора в трубопровод.
- Перфорированного металлического стакана. Он является дополнительным фильтром для очистки мелких элементов.
- Резинового уплотнителя, за счет которого можно регулировать высоту установки изделия.
- Затвора, функция которого предотвратить проникновение канализационных запахов.
- Корпуса трапа, включая отводы. Таким образом, трап похож на воронку, с одной стороны которой расположен фланец, фиксирующий трубы, и одиночным и выходным выпуском.
Назначение трапа в душевой кабине без поддона на полу
Трап для душа необходим для отведения канализационных вод во время купания, и обеспечения их доставки к центральному стволу канализационного стояка. Кроме того его конструкция предусматривает и ряд других полезных функций, среди которых:
- Фильтрация – решетка задерживает крупный мусор и он не способен попасть во внутреннюю часть трапа, и заблокировать проход сточных вод,
- Герметичность – благодаря надежной конструкции вода движется строго в заданном русле, не проникая в стяжку, не вызывая сырости,
- Препятствие распространению запахов – особенность конструкции заключается в том, что неприятный запах блокируется небольшим количеством воды, закупоривающим сообщение стояка с отверстием для водоотведения в полу.
Трап для душа должен долго и надежно служить в агрессивной среде, поэтому материалы, из которых он изготовлен хорошо сопротивляются распространению коррозии. Чаще всего это пластик, нержавеющие или цветные сплавы металла, а также их комбинации.
Внешний вид трапика для душа зависит от фирмы производителя, поэтому всегда можно подобрать его форму по своему вкусу. Наиболее распространены прямоугольные, круглые, овальные и квадратные вариации исполнения. Так же различают трапы точечные и линейные. Точечные устанавливают в любом месте душевой комнаты, чаще всего в середине или в месте самого низкого уровня пола. Линейные всегда размещают по краям комнаты.
Разновидности и габариты сливов для отведения сточных вод могут быть самыми разными, все зависит от предпочтения покупателя и завода производителя. Ценовая категория имеет широкий диапазон, от простейших моделей неизвестных фирм, до дорогостоящих качественных изделий знаменитых брендов. Существуют вариации трапов одной модели с разной высотой, это необходимо для подбора изделия в соответствии с высотой стяжки в конкретном помещении.
Выбор и монтаж
Выбирая модель для душа, обращайте внимание на следующие моменты:
- все элементы выполнены только из материалов, устойчивых к коррозии;
- направление выхода в канализацию. Для частного дома лучше выбирать вертикальное соединение патрубка. Горизонтальное присоединение актуально для квартир;
- поверхности всех элементов должны быть идеально ровными.
Монтировать трап для душа лучше всего на этапе обустройства пола в ванной.
Правильно изготовленный душевой трап способен увеличить объем ванной комнаты
Перед началом работ определяют необходимую высоту пола. Точка минимальной высоты должна находиться в месте установки.
Важно учитывать, что верхняя часть конструкции трапа не должна выступать за границы уложенного кафеля.
Основе этапы работ:
Подготавливаем необходимые материалы: трап и трубы для организации слива; герметик; теплоизолятор; плитку, клей для плитки и затирку.
Подготавливаем черновую поверхность
Для этого при необходимости удаляем старую поверхность, проводим гидроизоляцию бетонного основания, особое внимание уделяя стыкам стены с бетонными плитами.
Прокладываем отводную трубу в канализацию
Важно: отводную трубу присоединяем в канализацию с необходимым уровнем уклона (1см на 1 м)
Соединения тщательно заделываем герметиком.
Рассчитываем высоту стяжки: устанавливаем нивелир по оси отводной трубы; устанавливаем на 1,5см выше трубы отвода; перемещаем луч нивелира на самую высокую току трапа, добавляем сантиметры на толщину решетки, 1 см на высоту уклона и отмечаем на стене точку, на которую нужно поднимать пол в душе.
Делаем черновую стяжку (используем легкий бетон). Вдоль стен укладываем демпферную ленту
Проводим работы по гидроизоляции. После того как стяжка высохла, покрываем ее битумной мастикой. Основное внимание уделяем стыкам стены с полом.
Определяем месторасположение. Принимая во внимание раскладку плитки, располагаем симметрично относительно плитки и межплиточных швов.
Устанавливаем конструкцию. Собираем корпус, соединяем его с выводящим патрубком.Создаем теплоизоляционный слой. Укладываем листы пенополистирола, подгоняя края под контуры слива. По периметру душевой, в стыках укладываем второй слой демпферной ленты.
Заливаем поверхность стяжкой (не забываем про необходимый уклон 1 см на 1 м). Важно следить, чтобы бетонный раствор не попал в сливное отверстие трапа.
Укладываем на стяжку гидроизолирующие листы изопласта. Места стыков заделываем мастикой. Собираем. В корпус устанавливаем сифон и решетку.
10. Заливаем третий слой стяжки.
Укладываем декоративную плитку, фиксируем решетку конструкции.

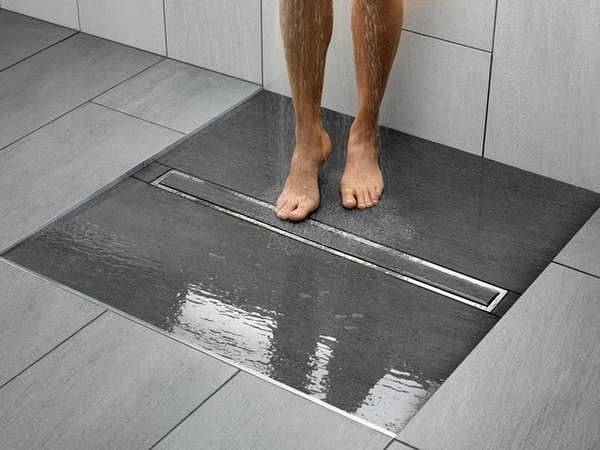

Трап является отличной заменой привычной душевой кабине
Трап для душа в полу под плиткой — практичный и удобный способ обустроить душевую кабинку быстро и недорого, своими руками.
Финальные штрихи
После того как раствор высох можно приступать к укладке плитки. Лучше всего начинать работу от слива. Если элемент имеет прямоугольную форму, то подрезать плитку не нужно, а небольшие детали возле стены не так заметны.
Популярные модели трапов, представленные на рынке
Для затирки швов между плитками лучше выбирать влагостойкие смеси в тон декоративной отделки. Стык трапа и плитки нужно обработать силиконовым герметиком, что убережет от протечек и дальнейшего разрушения всей конструкции. Для того чтобы разобраться с процессом установки трапа более подробно можно посмотреть видео.
Как и где расположить слив в полу под плитку вроде понятно и ничего сложного тут нет. Но вот как правильно выполнить декоративную отделку чтобы все выглядело максимально эстетично? Для подбора подходящего интерьера можно ознакомиться с фото в интернете.
Тем, кто не уверен в своих силах стоит воспользоваться услугами профессиональных дизайнеров. Они подберут вариант максимально подходящий по всем требованиям клиента. Начиная от расположения слива и заканчивая мельчайшими декоративными деталями.
Критерии выбора конструкции
Основными критериями выбора трапа монтируемого под плитку трапика для душа является материал изготовления устройства, его водопропускная способность, а также тип применяемого затвора. Рассматривая их как по отдельности, так и вместе можно определиться с тем, какой трап необходим для определённых условий, выбрать наиболее подходящую и надежную модель.
Материал
Основными материалами, из которых изготавливают данные водосливные устройства являются:
- поливинилхлорид (ПВХ);
- нержавеющая сталь;
- чугун;
Тип затвора
Трап с сухим затвором
Среди описанных выше затворов наиболее практичными и надежными являются сухие поплавочные и шторочные разновидности.
Классический коленообразный и сифонный гидрозатворы в большинстве моделей используются вместе с поплавочными или шторочными сухими затворами. Такая комбинация позволяет избежать появления запаха в ванной комнате при пересыхании в гидрозатворе запирающего слоя воды.
Водопропускная способность
Выбор сливного трапа для пола поддона или душа зависит от вида применяемой душевой лейки:
- Для обычного верхнего душа применяют точечные трапы способные отводить до 24 л/мин.
- При эксплуатации душевых леек типа «тропический дождь» применяют точечные и линейные трапы способные отводить от 24 до 48-50 л/мин.
- При использовании нескольких душевых леек – применяют линейные и пристенные трапы с водоотводящей способностью свыше 50 л/мин.
Трап для душа под плитку на полу: технические аспекты и достоинства
В последнее время наблюдается тенденция отказа от применения ванных, это обусловлено серьезными затратами воды для купания в них. На смену пришли универсальные душевые кабинки, но стоимость их зачастую превышает растраты на воду за долгие годы. Обслуживание в случае поломки таких кабинок тоже достаточно дорогостоящее. Наиболее приемлемым вариантом являются самодельные кабинки для приема душа, их себестоимость даже с учетом отделочных работ не так накладна.
Простота сбора душевой кабинки еще один фактор, благодаря которому они приобрели большую популярность. По сути, она состоит из смесителя для душевого шланга, полупрозрачных дверей, пола из плитки, и системы водоотведения.
Важно помнить! Время установки трапа для ванной следует выбрать до укладки плитки. В противном случае придется столкнуться с большим количеством лишней работы
Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта. Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости.
К основным плюсам рукодельных душевых кабинок можно отнести:
- Размерность – данный тип обустройства ванной комнаты можно произвести при любых ее габаритах или выбрать конфигурацию по собственному усмотрению.
- Удобство уборки – достаточно просто протереть запотевшие поверхности и согнать остатки воды в трап шваброй.
- Создание дизайна – наличие разнообразных строительных материалов позволяет осуществить любую прихоть владельца.
- Удобство – для пожилых людей достаточно сложно самостоятельно забраться и выбраться из ванной. Похожая проблема имеется и в отношении готовых электронных кабинок, места там едва хватает для взрослого здорового человека, а развернуться старику будет очень трудно.
- Аварийный слив воды – во многих трапах имеется такая функция, она необходима для предотвращения затоплений. При определенном уровне жидкости срабатывает клапан, открывающий заслонку, после чего вода наполнившая душевую кабинку уходит.
Расположение и виды душевых трапов и сливов для душевых кабинок
Трапики для слива воды различают по месту расположения выходящих патрубков, так бывают конструкции с горизонтальным и вертикальным выходом.
Горизонтальный трап – самая распространенная модель, ее популярность вызвана удобством установки, для монтажа такого трапа не требуется высокой заливки, и вода после прохода воронки уходит через отвод в 900 в систему канализации
Важно соблюсти небольшой наклон при установке трубы между отводом и канализационным стояком.
Вертикальный трап – способен обеспечить максимальную пропускную способность. Это достигается за счет того, что проход воды производится непосредственно в систему канализации, исключая все препятствующие соединения
Еще одним плюсом является отсутствие мест возможного засорения.
Сдерживание неприятного запаха из системы канализации возможно благодаря гидрозатвору, в зависимости от его конструкции бывают:
Трапы с сухим затвором для душа–одним из элементов его оснащения служат специальные пластиковые заслонки, под напором проходящей воды они открываются и пропускают ее, как только давление падает, они приходят в изначальное положение и предотвращают сообщение воздуха между душем и канализацией.
- Трапы с мокрым затвором для душа – технология мокрой пробки изобретена давно и с успехом используется в раковинах, унитазахи прочих санузлах. Благодаря небольшому количеству воды, остающемуся в изогнутой трубке неприятный запах не может попасть в помещение. Единственным недостатком является испарение жидкости в случае долгого простоя душевой кабинки, по истечении двух недель водяная пробка исчезает и распространению запаха больше ничего не мешает.
Форма изделия может быть прямоугольной, круглой или угловой. Точечные трапы угловой формы предназначены для монтажа в углу комнаты, иные виды могут быть размещены в любом другом месте душевой кабинки.
Виды сливных трапов
Трапы для слива воды отливаются по типу установки. Есть они трех видов:
- Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте. Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

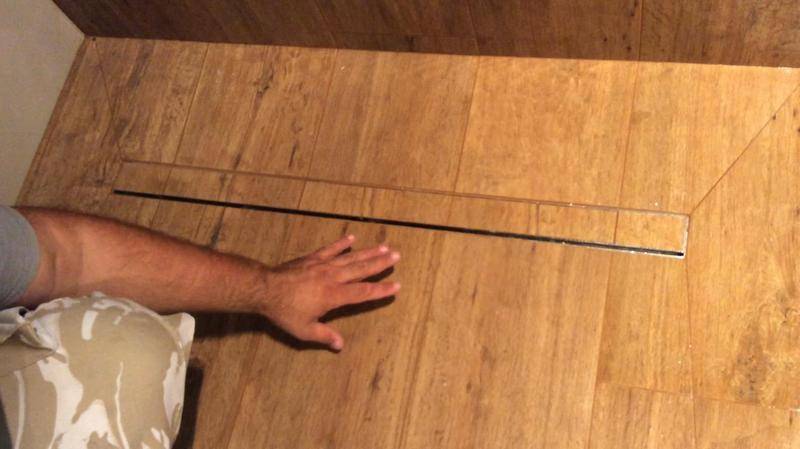

- Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние. Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны
- Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.
Пристенный трап для слива воды имеет другую конструкцию
Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.
Типы затворов
Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.
Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.
Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:
- Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение. Принцип действия сухого затвора в сливном трапе
- Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.
- Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию. Принцип работы «сухого» затвора
- Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.
Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).
Какие преимущества имеет душевая кабина со встроенным трапом?
Обустроить слив в ванной комнате можно при помощи разных приспособлений. Интерес к подобным устройствам объясняется тем, что многие сегодня предпочитают отказываться от ванных, но покупать готовые кабины со всем необходимым оборудованием и дорогостоящей электроникой не готовы.
Самостоятельно собрать кабину несложно. Что она из себя представляет? Шланг с душем, пластиковые двери-купе, пол, уложенный плиткой и подключенные коммуникации. Оно должно осуществляться тогда, когда производится укладка плитки в ванной. Именно в это время и нужно укладывать трап для душа.
Почему кабина с душевым трапом все чаще и чаще стала появляться в типовых городских квартирах? Объяснить популярность подобного решения довольно просто.
- Описываемая конструкция позволяет обустраивать кабинку для купания разных размеров, разных конфигураций.
- Такую конструкцию можно устанавливать в помещениях нестандартных размеров.
- При помощи кабинки, собранной самостоятельно, несложно создавать свой уникальный дизайн ванной комнаты.
- Внутри просторной кабинке комфортно купаться пожилым людям.
Есть одно неоспоримое преимущество и у установки трапа. При необходимости он способен обеспечить аварийный слив воды. Если случайно был оставлен открытый кран в ванной комнате, он не станет причиной затопления квартиры соседей снизу. Вода под действием естественных сил будет устремляться к трапу, и уходить через него в канализационную трубу.

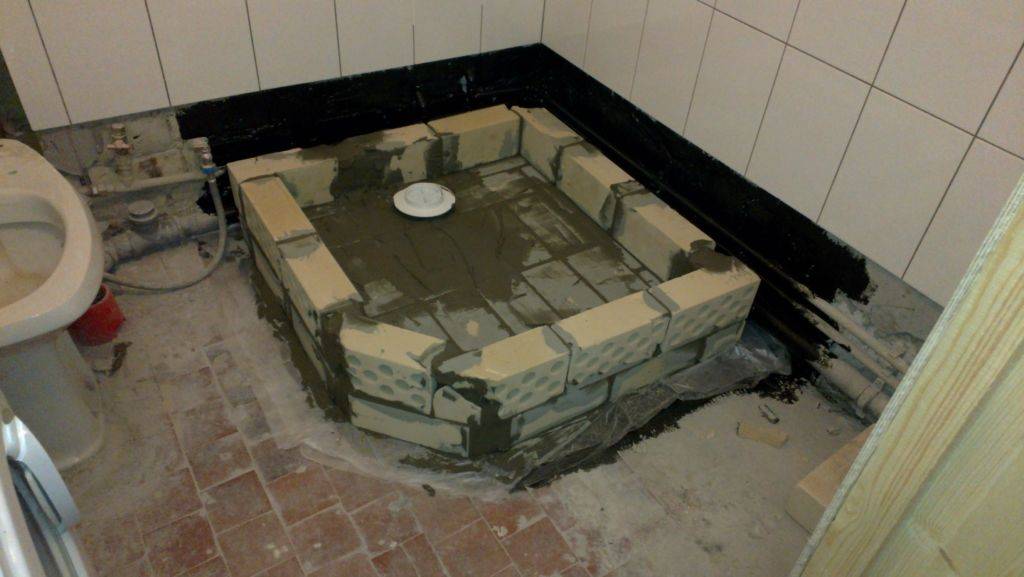

Сооружение трапа своими руками
Нет никаких проблем поставить душевой трап в частном доме, особенно если такой план пришел еще на стадии строительства. Элемент помещают в пол комнаты с учетом необходимого уклона. Потом все закрывается плиткой, которая подобрана для отделки всей ванной комнаты.
Что касается многоквартирных домов, то тут нужно будет потрудиться. Пол нужно будет поднимать на 10-15 см. Чтобы своими руками соорудить слив в полу придерживаются следующего плана:
Выбирают удобное место для расположения трапа. Лучше сделать так чтобы плитку, которая потому будет укладываться не пришлось подрезать. Для этого отмеряют расстояние кратное размеру плитки с зазором на швы.
- Подключают трап к канализационным трубам.
- Из гипсокартона, обрезной доски или других подручных материалов делают опалубку для трапа.
- На этом этапе можно дополнительно утеплить место, отведенное под трап. Для этого используют плиты экструдированного пенополистирола или пенопласт плотностью 35 кг/м3 и больше. Подойдут плиты толщиной 5 см.
- Выбранное место заполняют бетоном. Уровень должен доходить до трапа. Если был уложен теплоизоляционный материал, то бетон не используют, а сразу переходят к следующему этапу.
- Из гидроизоляционного материала нужно вырезать уплотнитель для фланца. Размеры прокладки должны быть больше фланца. Внутри вырезается отверстие. Уплотнитель прикручивается к фланцу.
- Когда стяжка подсохнет ее тоже покрывают гидроизоляцией, так чтобы края заходили на стену. Перед укладкой не забыть вырезать отверстие для фланца.
- Теперь нужно установить сифон в трап. Декоративную решетку лучше заклеить скотчем. Это позволит избежать попадания в слив раствора или других строительных элементов, которые могут вызвать засор системы.
- Снова делам раствор и заливаем в опалубку, и формируем необходимый скос пола. Чтобы сделать плавный уклон и при этом сильно не заморачиваться можно приобрести в магазине специальные профили. Их устанавливают соответственно выбранной конструкции слива.
Базовый вариант установки
Чтобы организовать слив для душа в полу под плитку, начните с установки трапа на черновой пол. Соедините его с входом в канализацию при помощи заранее подготовленных пластиковых труб, стыки обработайте герметиком, а по периметру помещения проложите демпферную ленту. Надежно закрепите трап и переходите к укладке утеплителя.
В пенополистирольных листах перед их укладкой прорежьте ниши для труб и прочей арматуры, а места соединения стен и пола обработайте водостойким герметиком.
Если вы не планируете утеплять пол, укладку пенополистирола можно пропустить. В таком случае трубы просто будут вмонтированы в пол на следующем этапе.
Следующим шагом необходимо создать цементную стяжку из подготовленной ранее цементно-песчаной смеси. Толщины в 4 см будет вполне достаточно, но учтите, что стяжка должна доходить до фланца трапа.
Обратите внимание
В ассортименте многих фирм имеются трапы с регулируемой высотой. Они проще в монтаже, поскольку легко адаптируются под нужную высоту.. Вход трапа перед заливкой стяжки закройте пленкой, чтобы внутрь не попали стройматериалы
После сушки стяжки, которая может продлиться до 3 дней, производится гидроизоляция пола
Вход трапа перед заливкой стяжки закройте пленкой, чтобы внутрь не попали стройматериалы. После сушки стяжки, которая может продлиться до 3 дней, производится гидроизоляция пола.
Если вы выбрали не жидкую гидроизолирующую мастику, а мембрану, сделайте над фланцем небольшой запас и часть полотна, 5–10 см, застелите на стены. После этого на фланце закрепите сифон, закройте его пленкой и заливайте следующий слой стяжки.
На этом этапе формируется уклон пола необходимый для стекания воды в трап. На финальном этапе к сифону монтируется улавливающая решетка (лоток), которая в конечном итоге будет находиться на одном уровне с уложенной плиткой или мозаикой, что следует учитывать на предыдущем этапе при заливке второго слоя стяжки.
Совет: Решетку на момент укладывания плитки заклейте скотчем во избежание проблем.
Далее укладывается плитка, выдерживается технологическая пауза на ее схватывание, после чего заделываются швы между плитками. Для того чтобы конечный результат был максимально привлекательным, начинайте укладку плитки от трапа. Таким образом, вы получите сделанный своими руками душевой поддон, уже вмонтированный в пол санузла.
Особенности установки
Итак, описывая этапы монтажа трапа для душевой кабинки, необходимо еще раз напомнить о том, что его установку необходимо проводить на этапе прокладки канализационных труб. Одновременно с этим подготавливается пол. Для того чтобы получить полное представление о предстоящих работах, необходимо подробно изучить следующее фото.
Из него становится видно, что канализационная труба должна проходить через слой утеплителя, он захватывает и два слоя стяжки, и слой гидроизоляции. И только верхняя декоративная планка находится над поверхностью керамической облицовки. Теперь более подробно опишем, как лучше собрать подобный пирог.
Функции сифона
Сифон останавливает «ароматы» канализации. Для осуществления этого внутри сифона имеется гидрозатвор. Когда душевой кабиной долго не пользовались, то гидрозатвор высыхает, что пропускает запахи канализации в комнату. Нужна установка душевого трапа с затвором «сухого» типа. Модель оснащена не одной заслонкой. Они перекрывают водосток своим весом. От потока отработанной жидкости открываются заслонки, поток остановился и заслонки закрываются.
В помещение с временным отоплением для холодного времени года рекомендуется слив в душевой еще и с механическим затвором, который не перемерзает от минусовой температуры и оснащен водоотводящим кольцом. Когда рвется гидроизоляция, вода обратным ходом попадает в сток через кольцо.
Правильно установить трап для душа под пол, значит, можно сказать «утопить» его. Когда высота стяжки не позволяет это сделать, то выстраивается специально подиум под душ.
Виды сливных трапов и лотков
Условно их можно разделить на 3 типа:
Точечный
Это водоотводящее устройство небольшого размера с круглой или квадратной решёткой. Их чаще всего называют трапами.
Линейный
Это канализационный жёлоб с решёткой прямоугольного сечения. Иногда производители вместо обычной декоративной решётки изготавливают крышку лотка, на которую можно наклеить кафель. Тогда лоток практически незаметен, а вода уходит в щели. Поэтому такие водоотводящие желоба называют щелевыми.
Пристенный
Бывают лотки, которые монтируются в стены. Тогда вода, под которой вы купаетесь, уходит в угол стены или в стену. Поэтому часто этот водоотводящий желоб называют пристенным.
Душевая с незаметным лотком смотрится красивее, но за красоту придётся доплачивать. Пристенные водоотводящие желоба часто стоят дороже, чем точечные или линейные устройства.
Иногда для пристенных лотков нужно отдельно устанавливать инсталляцию.
Разновидности конструкций
Есть различия и в виде водоприемных устройств. Каждый из них имеет рекомендации к использованию. Например, точечные подойдут для использования в домашних условиях, когда планируется сделать достаточно высокий и надежный ограничитель для воды. А вот линейные — когда поддон идет практически вровень со сливом
Точечный
Очень компактный, напоминает по размеру обычный слив в ванной или душевом поддоне. Его можно монтировать в любой точке, но требует многоплоскостного уклона, чтобы вода свободно стекала. Чаще всего устанавливается в середине или там, где можно сделать необходимый угол наклона. Плюсом является то, что он может устанавливаться не только под самим душем, но и в качестве аварийного слива в ванной комнате, чтобы не затопить соседей снизу в случае прорыва трубы.
Пристенный
Считается самым незаметным. Если описывать проще, то это щель между стеной и полом, сам водоотвод скрыт. Щель может по желанию закрываться решеткой. Угол наклона плоскости должен быть ровно в стык для оттока воды.
Линейный
Для монтажа этого варианта требуется уклон в сторону, где будет установлен пристенный трап. Чаще всего имеет вид лотка, его так и называют душевой лоток. Может иметь вид прямоугольника с отверстиями для слива или быть угловым. Последний устанавливается в угол и требует конического наклона. Требуется установка фальш стены, если нет монолитной.
Основные критерии выбора трапа
При выборе встраиваемого в пол трапа учитывают такие моменты:
- Материал изготовления. Прибор должен быть долговечным, нечувствительным к механическим повреждениям. Края должны составлять надежные соединения с облицовкой пола.
- Направление канализационного отвода. Модели с вертикальным патрубком используют для обустройства душевых кабин в одноэтажных домах. Горизонтальный вывод подсоединяется к боковой части канализационной трубы. Этот универсальный прибор хорошо подойдет для квартиры.
- Размер соединительной муфты. Должен совпадать с диаметром патрубка канализационной трубы. Специалисты рекомендуют приобретать готовые комплекты, содержащие все необходимые для монтажа элементы. Предварительно выполняют пробную сборку.
- Наличие дефектов. Корпус и остальные детали не должны иметь трещин или других повреждений.
- Тип конструкции. Лучшим вариантом являются сборные модели. Это позволяет демонтировать верхние части, избавляя трубу от засора.
- Внешний вид. Декоративная накладка должна гармонировать с интерьером комнаты, по цвету и конструкции подходить к напольной плитке.
Устройство сифона и выводящего патрубка
Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.
В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.
В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.
Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума
Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.
Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.
Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.
Устройство сифона и выводящего патрубка
Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.
В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.
В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.
Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума
Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.
Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.
Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.
