Туалет на даче своими руками: разбор технологии и всех нюансов самостоятельного строительства

Как сделать сливную яму из шифера

Для укрепления стенок выгребной ямы часто используется волновой шифер. Для этого выкапывается ямы прямоугольной формы, размеры которой должны соотноситься с размерами выбранного шифера.

Первый лист укладывается на дно. Следующий укладывается на первый таким образом, чтобы волны листов соприкасались в самых высоких точки. Шифер укладывают подобным образом до тех пор, пока доя самой верхней точки подготовленной ямы не будет оставаться 0,3 – 0,4 м.

В верхнюю четверть сформированной конструкции вставляется сливная труба. Для укрепления конструкции используются битые кусочки шифера и производится засыпка пустого пространства грунтом.

Вместо волнового шифера можно использовать плоский. Порядок выполнения работ в этом случае несколько отличается.

Для этого:

1. Выкапывается яма, размеры которой должны соотноситься с габаритами выбранных листов;
2. Варятся две металлических рамы. Для их изготовления используются уголки;
3. Первую укладывают на дно;
4. К углам нижней рамы приваривают трубы. Вторую часть трубы приваривают к соответствующим углам верхней рамы;
5. Шифер прикручивается к изготовленному каркасу. Для его фиксации используются саморезы;
6. Пространство между стенкой ямы и шифером заполняют грунтом и тщательно утрамбовывают.

Разновидности выгребных ям

В зависимости от проникновения нечистот в грунт, выгребные ямы бывают: с фильтрующим дном и герметичные. Строительство и эксплуатация герметичной конструкции обойдется дороже. Это связано не только с расходными материалами, но и с более частой очисткой и вызовом ассенизаторской машины. Растраты на яму с фильтрующим дном менее заметны, однако есть вероятность загрязнения прилегающей территории. К тому же подобные конструкции запрещены санитарными нормами.

Сооружать стены выгребной ямы можно из разного материала. В зависимости от этого они бывают:

• кирпичные;
• пластиковые;
• из бетонных колец;
• монолитные.

Давайте разберем каждую из них поподробнее.

Выкладываем яму из кирпича

Вариант #1 — герметичная конструкция

Определившись с местом строительства туалета, расчищают отмеченную территорию. Роют котлован прямоугольной формы по требуемым размерам. Чем он больше, тем реже потребуется очищать туалет от нечистот. Затем утрамбовывают грунт на дне. Насыпают слой песка (10-15 см) и делают бетонное основание. Не помешает использование армирования и наполнителя, можно щебня. После того как бетон застынет, выкладывают стенки конструкции и оштукатуривают. Для лучшей герметизации их обрабатывают битумной мастикой. Стенки выгребной ямы делают сантиметров на десять выше поверхности земли.

После укладки кирпича для выгребной ямы, стены конструкции нужно оштукатурить и покрыть битумной мастикой

Вариант #2 — конструкция с фильтрующим дном

Для такой выгребной ямы дно делают не герметичным. Для этого поверх песка насыпают слой гальки или крупного щебня. Жидкие отходы благодаря такому фильтру просачиваются в землю. Это снижает общую массу нечистот, что увеличивает время до очистки ямы.

Выгребные ямы с фильтрующим дном желательно делать только в тех местах, где почвенные воды залегают очень глубоко.

Использование пластиковых емкостей

В качестве накопителя отходов для выгребных ям можно использовать пластиковые бочки или еврокубы. Их закапывают в яму под туалетом. Для герметичной конструкции срезается только верхняя часть емкости, куда будут поступать отходы. Для не герметичной ямы, вырезается и нижняя часть. При этом на дно выгребной ямы насыпают фильтрующий слой.

Чтобы грунт не вытеснил пластиковые емкости, их нужно закреплять при помощи утяжелителей-якорей

Вариант конструкции из бетонных колец

Теперь давайте разберемся, как установить туалет на даче, используя бетонные кольца. Из-за того что ж/б изделия могут смещаться в процессе использования, такую конструкцию сложно сделать герметичной. Поэтому использовать ее желательно только в местах с глубоко залегающими грунтовыми водами. Строительство выгребной ямы из ж/б изделий – процесс трудоемкий. Для его облегчения используют специальную технику.

Из-за большого веса бетонных колец для их монтажа потребуется спецтехника

После выбора и очищения места под постройку, выкапывают яму соответственно размерам кольца. Опускают первое кольцо и начинают подкапывать землю из-под его основания. Таким образом, происходит постепенное опускание колец под собственным весом. Когда будет достаточно места, устанавливают второе кольцо на первое. Таким образом, продолжают делать подкоп и устанавливать необходимое количество колец. На дне ямы делают либо бетонную стяжку, либо фильтрующий слой.

Верх последнего установленного бетонного кольца должен выступать над землей сантиметров на десять.

Пошаговую инструкцию по монтажу выгребной ямы из бетонных колец вы найдёте в нашем следующем материале: https://aqua-rmnt.com/kanalizaciya/yamy/vygrebnaya-yama-iz-betonnyx-kolec.html.

Монолитная бетонная конструкция для туалета

Для выгребной ямы из монолитного бетона, после рытья котлована дно засыпают слоем песка. Производят его армирование с заходом на стены. Это придаст конструкции прочности. Дно ямы заливают бетоном и оставляют до полного застывания. Затем устанавливают опалубку для стен и производят заливку их бетоном. После его застывания делают опалубку и заливку перекрытия.

Дефекты в бетоне после снятия опалубки необходимо заделать цементно-песчаным раствором

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину. А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.

Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.

Схема: как устроен люфт-клозет

Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Отделка дачного туалета внутри — фото

Выбор материалов, которые можно использовать при отделке дачного туалета, огромен. Сегодня для этого можно использовать:

• пенопласт,
• ПВХ панели,
• фанеру,
• вагонку.

Это далеко не полный список вариантов – посетив подходящий строительный магазин, несложно найти и ряд других материалов, каждый из которых обладает рядом достоинств, делающих их лучшим выбором для конкретного пользователя.

Обратить внимание при выборе нужно не только на стоимость, но и на простоту установки. К примеру, пенопластом или фанерой обшивать стены своими руками гораздо легче

А вот для вагонки или панелей зачастую приходится устраивать обрешетку – исключением являются случаи, когда стены и без того ровные.

Идеи

дачный туалет 1

дачный туалет 2

дачный туалет 3

дачный туалет 4

дачный туалет 5

дачный туалет 6

дачный туалет 8

дачный туалет 9

дачный туалет 10

дачный туалет 11

дачный туалет 12

дачный туалет 13

дачный туалет 14

дачный туалетдачный туалет 15

Изготовление

Когда под туалет выбран участок, вы определились с типом системы утилизации отходов, а также придумали, какой будет надземная конструкция туалета – можно приступать к процессу. Далее мы расскажем и покажем на фото и видео, как поэтапно построить туалет с выгребной ямой на даче своими руками, используя чертежи с размерами.

В целом процесс можно разделить на такие шаги:

1. Выкапываем выгреб.
2. Закладываем фундамент.
3. Сооружаем домик.

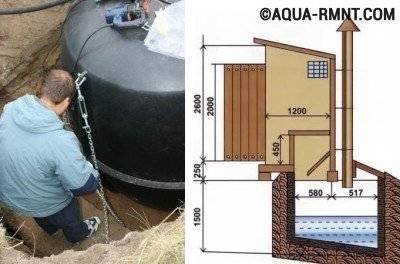

Для работы будем использовать следующий чертеж (параметры вы можете менять под свои потребности):

Чертеж.

Выгребная яма

Для работы могут потребоваться следующие инструменты:

• лопаты;
• уровень и рулетка;
• ручной бур;
• молоток;
• шуруповерт;
• шлифмашинка;
• лом/бур;
• лобзик.

Из материалов будем использовать:

• песок;
• цемент;
• щебень;
• арматура и металлическая сетка;
• плотная полиэтиленовая пленка.

Инструкция по обустройству ямы:

1. Определите форму выгреба в соответствии с проектом туалета. Обычно это круглая или квадратная форма, может быть прямоугольной.
2. При использовании накопительного резервуара правильно определите его расположение – входное отверстие должно располагаться на месте стульчака, второе – выходит за пределы постройки. В таком случае выгреб роется по форме емкости, прибавляя по 30 см с каждой стороны.
3. На дно выгреба помещается толстый дренажный слой из крупных камней, кирпича.
4. Укрепляем стенки выгреба. С этой целью фиксируем к ним сетку-рабицу и армирующую решетку. Для закрепления можно воспользоваться металлическими штырями.
5. Стенки бетонируем слоем 5-10 см и дожидаемся полного высыхания. После оштукатуриваем.
6. Сверху устанавливаем плиту перекрытия – она же будет служить фундаментом.
7. Сверху на яму укладываем деревянные брусья, предварительно пропитанные защитным раствором. Можно вместо них использовать бетонные столбы. Эти конструкции нужно углубить по уровень земли.
8. Поверхность застилается полиэтиленом, под люк и сидение оставляются отверстия и обрабатываются опалубкой.
9. Сверху на пленку укладываем решетчатый каркас, заливаем все бетоном и дожидаемся высыхания. Готово, остается построить домик.

Устройство ямы.

Также читайте: выгребная яма без откачки.

Если планируется построить простой, дешевый туалет для редкого использования, яму можно обустроить покрышками. Пошаговый алгоритм действий простой:

1. Выройте углубление по форме покрышек, прибавив 20 см в диаметре.
2. Дно засыпьте щебнем, слоем 20 см.
3. По центру выложите покрышки одна на другую, верхняя должна равняться с почвой.
4. Пространство по бокам засыпьте песком и гравием, тщательно уплотняя слои.
5. Сооружаем фундамент. По периметру вырываем углубление на 0,5 м. Заполняем его песком и щебнем по 10 см.
6. Перекрываем полиэтиленовой пленкой.
7. Создаем каркас. Для этого используем кирпичи, заливая цементом, либо арматуру с цементом.
8. После высыхания бетона его нужно оштукатурить, покрыть рубероидом и поставить домик.

Яма из покрышек.

Если выгреб обустраивается при помощи бочки, алгоритм действий идентичный.

Выгреб из бочки.

Домик

Теперь приступаем к довольно творческой части – сооружению домика. Расскажем и покажем пошагово на фото с чертежами процесс изготовления дачного туалета своими руками.

Совет: постарайтесь делать конструкцию максимально легкой, чтобы грунт по максимально долго не проседал.

Конструкция домика может быть самой разной – «теремок», «шалаш», «мельница», «домик».

Виды туалетных домиков.

На фото ниже изображен черте простой конструкции теремка.

Чертеж домика туалета.

Для сооружения «шалаша» используйте следующий чертеж:

Чертеж конструкции типа шалаш.

Для простой кабинки («скворечник») воспользуйтесь этим чертежом:

Прямоугольная туалетная кабинка.

Изготовление максимально простое. По схеме необходимо сделать каркас из брусьев, оббить его досками. Далее уложить кровельный материал, поставить окна и двери. В завершение необходимо сделать внутреннюю отделку, оклеив стены обоями или покрасив краской.

Совет: сам стульчак необходимо приобрести из пластика с прямым отверстием. Устанавливать обычные керамические городские модели нельзя по причине их большого веса, а также внутреннего уклона для смыва.

Деревянный туалет внутри.

Таким образом, вы узнали, как построить уличный туалет на даче своими руками, используя для этого чертежи с размерами, фото и видео. Как видите, этот процесс несложный, но к обустройству стоит подойти ответственно, ведь постройка на долгое время определит комфорт пребывания на загородном участке.

Видео: дачный туалет своими руками.

Разновидности туалета

Можно возвести дачный туалет со смывом без выгребной ямы собственноручно или заказать готовую модель. Выбрав первый вариант, вы спасете свой кошелек от трат, во втором сэкономите время и силы. Итак, существуют следующие разновидности туалета, которые можно разместить на даче:

• Биотуалеты давно завоевали популярность среди владельцев дач, которые приезжают отдохнуть на участок. Такие модификации можно только купить, однако они выделяются компактностью, маленьким весом и нетребовательностью в плане обслуживания. Как работает биотуалет, можно прочитать здесь.
  Также многим нравится унитаз на даче со сливом без септика, ведь он очень удобный и его несложно установить. Биотуалеты разрешено размещать в любом месте вне зависимости от рельефа, типа почвенного слоя и уровня залегания грунтовой жидкости, а отходы относятся в компостную яму для последующей переработки. Торфяного типа туалет — удобнейший вариант без формирования ямы и постоянной ее очистки. Помимо этого, существуют еще модификации электрических биотуалетов, в которых отходные массы могут высушиться полностью.
• Септик — это большое количество различных конструкций очистных строений для утилизации отходной массы. Выделяются хорошей производительностью и быстрой очисткой стоков. Септики можно не только купить, но и сделать собственноручно, но для их монтажа потребуется выполнить земельные работы – резервуары всегда располагаются под землей, а от коттеджа также под землей к ним проводится труба.
  Септики чаще всего бывают одно-, двух — или трехкамерными. Нередко к септикам подсоединяют туалеты, которые ставятся в коттедже.
• Пудр-клозет – это обычный и дешевый туалет без выгребной ямы. После каждого использования, отходные массы покрываются составом, который преобразовывает их в компост. Иногда для этого применяется зола или опилки, но лучше всего подходит торф. После наполнения резервуар и все что в нем находится, выгружается в компостную яму для дозрева. С помощью этой манипуляции, можно получить хорошее органического типа удобрение и разрешить проблему, связанную с уничтожением отходов. Пудр-клозеты заводские (торфяные дачные туалеты со смывом) могут иметь приборы для разделения отходных масс на две категории. Самодельные модификации просты в плане изготовления и оснащаются емкостью для горных пород и совочком, к примеру, бочкой или ведром. Резервуары пудр-клозетов считаются герметичными и ставятся на поверхности.

Организация выгребной ямы

При необходимости возвести такую конструкцию как туалет на даче своими руками инструкция, чертеж с размерами, поможет вам организовать эту работу. Часто канализационный сток для такого строения является накопительной емкостью. Сконструировать такую систему довольно легко. Но предварительно необходимо правильно подобрать размер и местонахождения. Если ошибиться, нечистоты будут травить не только почву, но и саму жизнь владельца участка.

Во время начала работы часто возникает масса вопросов по теме как сделать туалет на даче своими руками, чертеж и чем лучше выкопать яму? Для этого можно воспользоваться лопатой или нанять услуги экскаватора

Но важно не это, а последующая отделка стока. Для конструирования ям применяются множество материалов. Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления

Срок эксплуатации готового строения зависит от правильности выбора технологии изготовления.

Нужно знать, что канализационные ямы могут быть накопительными и фильтрующими. Накопительные нуждаются в частой выкачке, а фильтрующие загрязняют почву. В принципе ямы с недостаточным показателем герметичности запрещают, но на дачных территориях все же их конструируют.

Ямы для туалета на даче своими руками конструируются из:

• кирпича;
• пластикового бака;

Для конструирования такой системы из выбранного материала необходимо выкопать яму, лучше это делать с помощью лопаты. Объем данной конструкции не большой, но с помощью лопаты она будет ровной. Таким образом облегчается процесс кладки кирпича. Во время данной процедуры, стоит учитывать параметры кирпича, и слой гидроизоляции. Лучше копать на 20 см шире и глубже чем вам необходимо.

Когда яма для туалета на даче своими руками выкопана, ее необходимо обустроить. Дно необходимо утрамбовать, засыпать слой песка в 15 см и также плотно утрамбовать. Затем на площадь дна укладывают битый кирпич и армирующую сетку. И заливают бетоном, также слоем в 15 см. Если дно будет фильтрующего типа, то на песочный слой насыпают щебневый слой.

Для кладки кирпича, необходимо по периметру залить фундамент. Отделка стен канализационного стока для туалета на даче своими руками проводится на половину кирпича. Для этого вида отделки рекомендуется использовать кирпич силикатного типа, красный более подходящий вариант. Более долго прослужит сделанная яма для туалета на даче своими руками из шлакоблока. После завершения кладки, если решили, что яма будет герметичной, то необходимо промежутки и швы залить раствором или мастикой, а затем накрыть ее.

Если имеются размеры и чертеж туалета на даче своими руками можно перекрытие организовать таким образом:

• Для конструирования плиты перекрытия, нужно предварительно заполнить грунтом пустоты между кладкой и землей. Во время такой манипуляции желательно оставит расстояние в 20 см до верха конструкции, в этот промежуток, необходимо залить бетон, который выступит в роли укрепления под перекрытие.
• Чтобы бетон не попал в яму, ее надо накрыть листами металла или жести, но для уверенности что лист не прогнется в яме устанавливаются опоры. Сам раствор изготавливают из цемента и песка. Цемент желательно брать марки 400. Замес делается по соотношению 1 к 3, а именно 1 цемент и 3 песка. Если имеется щебень, то лучше добавить и его, так улучшается качество раствора и он становится более надежным. Плита заливается монолитно.

Чтобы плита получилась более надежной, делается армирование участка и только потом заливается. Чтобы сделать туалет на даче своими руками чертежи вам помогут.

При конструировании сливной ямы в туалет на даче своими руками инструкция, чертеж с размерами должны быть обязательно, особенно, если используется пластик

Важно учесть, что выкопать такую яму необходимо немного большего размера, примерно на двадцать сантиметров с каждой стороны. Заливка дна проводится по тому же принципу, что и в ямах с кирпича. Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли

К ним в дальнейшем будет привязан бак

Но еще во время армирования под плиту перекрытия, необходимо изготовить 2 петли. К ним в дальнейшем будет привязан бак.

После полного застывания бетона в яму опускается емкость, и привязывается к петлям, которые не дадут легкому материалу, под воздействием грунтовых вод всплыть на поверхность. Теперь необходимо заполнить землей пустоты между котлованом и самой емкостью. Идеально будет если пустоты заполнить смесью песка с цементом.

Рекомендуется, во время засыпки пустот емкость наполнить водой. Таким образом она под давлением не помнется.

Требования к расположению выгребной ямы

Выгребная яма на территории загородного участка является разновидностью автономной (локальной) канализации, обеспечивающей гигиенические и санитарные требования для комфортного проживания в жилом доме. Выгребная яма для туалета на даче, в обиходе называемая выгребом, предназначена для отвода продуктов жизнедеятельности людей, проживающих на даче или в загородном доме. Конструктивно она представляет собой выкопанный в земле резервуар квадратной или круглой формы глубиной до 2 метров. Ширина ямы берется произвольно в пределах 1х1 м или 1,5х1,5 м. Выкапывать излишне широкую яму нет смысла, поскольку проем такого размера сложнее прикрывать сверху.

Еще не так давно строительство выгреба под дачный туалет было ориентировано на его эпизодическое применение (посещение по выходным дням либо в дни отпусков). В удаленном месте дачного участка выкапывалась яма объемом не более одного кубометра без соблюдения каких-либо санитарных норм. Успехи современного частного домостроения позволяют круглогодичное проживание в дачных домиках. Нынешнее строительство отдельно стоящего туалета с выгребной ямой уже исходит из обеспечения «удобствами» двух-трех постоянно проживающих жильцов, для чего потребуется объем выгреба порядка полутора кубов. При этом необходимо руководствоваться следующими требованиями по размещению выгребной ямы:

1. Туалетный выгреб не допускается выкапывать на расстоянии менее 25 метров от любого источника воды, будь это открытый источник типа реки, озера либо колодец, скважина. При размещении отхожего места на местности с неровным рельефом резервуар необходимо копать как можно ниже по отношению к участку с жилым домом, чтобы не допустить проникновения вылившихся нечистот под фундамент здания;

Это важно! Не следует забывать о соседях. В расчетах по определению месторасположения выгребной ямы необходимо учитывать не только источники для собственного водопотребления, но и соседские, если они расположены неподалеку

1. Если на территории участка имеются постройки с подвалом или погребом, то выгреб разрешено размещать в стороне от них на расстоянии, превышающем 12 метров. По отношению к бане или уличному душу выгреб под клозет можно делать поближе – в 8 метрах. Еще ближе (до 4 метров) разрешено приблизить строительство туалета к хозяйственным пристройкам;
2. Согласно санитарным нормам не допускается размещение туалета вблизи деревьев (4 м минимум) и кустарников (1 м);
3. Выгреб не разрешается размещать ближе 1 м от забора. На рис. ниже показано расположение туалета с соблюдением дистанционных нормативов;

Расположение туалета с соблюдением нормативов дистанции

1. Запахи от выгребной ямы должны улетучиваться в сторону от жилого дома. Для этого стараются учитывать преимущественные направления воздушных масс в зоне постройки;
2. Резервуар выгреба нуждается в периодическом удалении скопившихся нечистот, поэтому желательно предусмотреть возможность подъезда ассенизаторской машины;
3. На строительство выгребного резервуара влияет уровень залегания грунтовых вод. Если они проходят выше отметки глубины 2,5 м, то такое высокое расположение грунтовых вод не допускает установку классической выгребной ямы. Придется устанавливать герметичную емкость или сооружать уборную по типу люфт-клозета с выкопанной ямой в удаленном месте, где уровень почвенных вод в пределах нормы. На рис. ниже показана схема люфт-клозета. Достоинство этой схемы состоит в обеспечении комфортных условий пользования, аналогичных городским квартирным санузлам.

Схема люфт-клозета

Существуют два типа размещения выгребной ямы:

• традиционный – непосредственно под туалетным домиком;
• люфт-клозет с расположенным в стороне выгребом.

При построении схемы люфт-клозета унитаз устанавливается в доме, нечистоты по трубопроводу, уложенному под определенным углом, попадают в выкопанную в отдалении емкость выгреба. Такая схема оправдана для дачи, перестроенной в жилой дом с круглогодичным проживанием.

Где построить туалет

Для туалетов с выгребной ямой существует ряд санитарно-гигиенических норм и ограничений, от которых зависит их месторасположение на участке. Минимальные расстояния от туалета до других объектов:

• До источников воды (колодцев, скважин, озер, рек) – 25 м;
• До домов, погребов – 12 м;
• До летнего душа или бани – 8 м;
• До ближайшего дерева – 4 м, а до кустарников – 1 м;
• До заборов – не менее 1 м.

Схема: правильное расположение туалета относительно других построек на дачном участкеВажно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем.

Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.
