Как удлинить магистраль отопления методом наращивания трубы

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

• цветные металлы;
• чугун;
• нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Источник

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

• однотрубной или последовательной,
• двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Диаметры труб отопления и особенности их выбора

Приступая к решению такой задачи, как расчет диаметра труб системы отопления, следует принять во внимание, что существует несколько понятий, объединённых общим термином «диаметр трубы». Каждые трубы могут характеризоваться следующими параметрами:. Внутренний диаметр – основная характеристика трубы, указывающая на её пропускную способность.Наружный диаметр – не менее важная характеристика, которую обязательно следует принимать во внимание при  проектировании отопительной системы.Номинальный диаметр (условный проход) – некая округлённая величина, которая указывается при маркировке

Не следует забывать также, что трубы, изготовленные из разных материалов, имеют в своей маркировке число, соответствующее тому или иному её диаметру:

Внутренний диаметр – основная характеристика трубы, указывающая на её пропускную способность.Наружный диаметр – не менее важная характеристика, которую обязательно следует принимать во внимание при  проектировании отопительной системы.Номинальный диаметр (условный проход) – некая округлённая величина, которая указывается при маркировке. Не следует забывать также, что трубы, изготовленные из разных материалов, имеют в своей маркировке число, соответствующее тому или иному её диаметру:. Не следует забывать также, что трубы, изготовленные из разных материалов, имеют в своей маркировке число, соответствующее тому или иному её диаметру:

Не следует забывать также, что трубы, изготовленные из разных материалов, имеют в своей маркировке число, соответствующее тому или иному её диаметру:

Стальные и чугунные трубы маркируют по величине их внутреннего диаметра.Трубы из меди или пластика – по величине наружного диаметра.

Именно поэтому, проводя расчет сечения трубы отопления, в обязательном порядке надо учитывать материал труб. Особенно, если предполагается создать систему, представляющую собой комбинацию разных труб.

Одной из особенностей, влияющих на выбор размера любых труб, является единица измерения, принятая для оценки величины их диаметра, а следовательно, и их маркировки. Основной единицей, указывающей на размер трубы, является целое число или доля дюйма. Чтобы перевести дюймы в привычную для нас систему измерения, следует запомнить, что 1 дюйм = 25,4 мм.

Технология наращивания дымохода

Если дымоходы выполнен из современных материалов, нержавеющей стали (двухстенные трубы сэндвич) или керамики, например Schiedel Uni, наращивание дымохода следует выполнять трубами этих производителей, строго соблюдая рекомендованную производителями технологию выполнения работ.

Кирпичные дымоходы наращиваются либо кирпичом, либо трубами из нержавеющей стали. Нержавеющая сталь используется для наращивания печных труб или одного из каналов кирпичной шахты для отвода продуктов сгорания от отопительного устройства (печи, камина, газового котла).

Переходник от кирпичной кладки к нержавеющей трубе

При переходе от кирпичной кладки на нержавеющую сталь, следует учитывать два основных вопроса:

1. Нельзя сужать сечение дымохода. Для этого, необходимо посчитать площадь внутреннего сечения существующей трубы, умножив длины внутренней поверхности трубы друг на друга и подобрать соответствующий по площади диаметр круглой трубы, рассчитав его по формуле πR².
2. Увеличение высоты дымохода следует выполнять утепленными, двустенными отрезками труб. Одностенные трубы промерзают в морозы и в них образовываются воздушные пробки, мешающие запуску котлов, разжиганию печей и каминов.

Что дают знания о коэффициенте расширения

Самое важное, почему необходимо знать о значении расширения, чтобы не разрушить систему, когда температура увеличивается. Этот фактор важен для отопительной сети, также водопровода с горячей водой

Его учитывают во время прокладки теплых полов.

Важно! Во время монтажа не стоит забывать, что линейное расширение увеличится до 1.5 миллиметров на метр трубопровода. Стекловолокно в качестве армирования снижает значение до шести раз

Деформация труб приводит к повышению шума во время протока носителя, понижает уровень стабильности всей системы.

Важно! Для систем, которые подвергаются нагреву, подбирают изделия, имеющие самый низкий уровень тепловой деформации

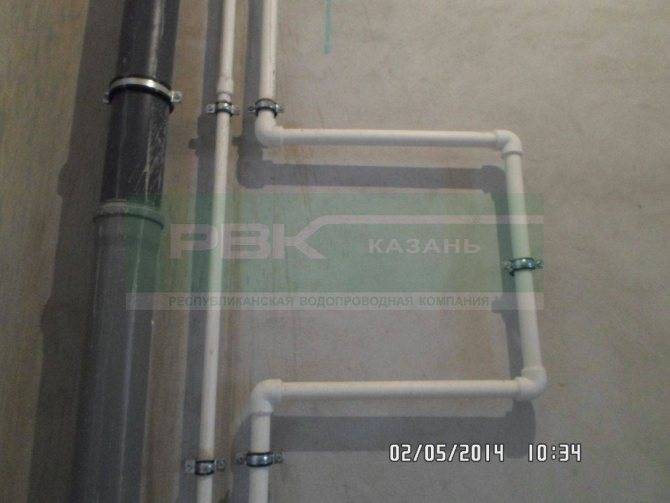

Как грамотно выбрать приспособление

Чтобы узнать, какой компенсирующий элемент лучше установить на полипропилен, необходимо детально разобраться в устройстве данных приспособлений.

Полипропиленовый (ПП) трубопровод устанавливают очень часто. С его помощью обустраивают подачу горячей воды, где температура поднимается почти до ста градусов. Полипропилен во время использования проявил целый ряд характеристик, благодаря которым он идеально подходит для водопроводных систем и отопления. Он не боится влияния агрессивной химической среды, имеет небольшой вес и является достаточно прочным.

По этой причине на участках протяженностью более десяти метров рекомендуют установить гибкие компенсаторы. Они дают возможность снизить расширение от теплового воздействия.

Чтобы его правильно выбрать и установить, необходимо учесть диаметр. Он должен совпадать с диаметром самого трубопровода. Чаще всего диаметр, которые имеет компенсационный элемент, составляет от 20 до 40 мм. Для дома и квартиры достаточно будет устройства на 20 миллиметров.

Что касается производителя, то предпочтение лучше отдать известным мировым брендам. Они представляют товары для полипропиленовых сетей, отличающиеся высоким качеством, которые успешно применяют во многих сферах.

Спаивание труб

Рассмотрим соединение труб методом спаивания:

1. С помощью ножовки или острых ножниц, не деформирующих пластик, отрезать трубы под углом 90̊. Если вы не знаете, как отрезать трубу под углом, нужно прочесть дополнительную информацию.
2. При наличии на торце заусениц тщательно их счистить.
3. Разметить глубину спайки, т.е. отмерить на трубе участок определенной длины для вхождения в муфту или тройник и нарисовать маркером риску. Помнить, что длина погружения в соединяющий элемент находится в прямой зависимости от диаметра изделий. Чем крупнее трубы, тем глубина спаивания должна быть больше.

Алгоритм действий немного изменится, если трубы армированные. Тогда перед процессом спаивания нужно обработать верхний слой трубного изделия, включающий фольгу из алюминия, волокно из базальта или капрона. С помощью специального инструмента легко удалится необходимая величина слоя

Нужно обратить особое внимание на тщательность снятия фольги. Даже незначительные ее излишки на трубе негативно отразятся на герметичности спайки.

Дальнейшие действия процесса спаивания:

1. Установить на гладкую и надежную поверхность паяльник с насадками, которые заранее подобраны согласно диаметру труб.
2. Одновременно на раскаленную насадку с двух сторон насаживают трубу и фитинг, продвигая до нанесенной маркером разметки.
3. Разогреть пластик, выдержав определенное время, которое зависит от диаметрального размера труб. Например, если величина поперечного сечения изделия составляет 20 мм, то для разогрева достаточно 6 сек; если 32 мм – 8 сек.
4. Затем элементы снимают с насадки и обеспечивают прочную фиксацию друг в друга. Ни в коем разе не производить поворотных движений.
5. Чтобы обеспечить прочное сцепление стыка, нужно выдержать 4-10 сек. Этого времени будет достаточно для качественного застывания полипропилена и получения неразъемного соединения.

Проход печной металлической трубы через кровлю

Монтаж и установка железной печной трубы через крышу, это процесс, не терпящий спешки. Мастеру необходимо понимать особенности каждой кровли, с которой ему придется работать. Суть выполнения работ сводится к двум важным принципам:

1. После установки дымохода не должна быть потеряна целостность кровли, другими словами необходимо избежать ситуации, при которой после первого же дождя крыша даст течь. Часто вода сбегает прямо по установленному дымоходу. В то же время, гидроизоляция печной трубы на шиферной крыше существенно отличается от того как эта же операция выполняется по металлочерепице или мягкой битумной кровле.

Однослойный металлический дымоход сильно нагревается, поэтому необходимо установить теплоизоляционный барьер или короб.

Для дымоходов, изготовленных из разных материалов, имеется свое решение этой задачи. А именно:

Гидроизоляция кирпичной печной трубы – для нее используют специальную пластину. Для шиферной крыши потребуется изготовить специальный пьедестал, вокруг дымохода. На него сверху укладывается пластина на герметик для уплотнения.

Короб для трубы – используется в случае, если крыша сделана с использованием кровельного пирога. Дело в том, что нарушение целостности пирога приводит к потере гидроизоляционных и теплоизоляционных свойств. Чтобы избежать этого изготавливают специальный короб. Конструкция окружает дымоход по периметру и в него засыпается специальный теплоизолирующий состав.

Защита трубы на крыше может быть выполнена с помощью специального изоляционного фартука. Преимуществом фартука является то, что он полностью повторяет изгибы кровельного материала и плотно прилегает, защищая от попадания влаги. Фартук представляет собой резиновое уплотнение, из прочного и стойкого к температурным и атмосферным явлениям материала.

Установка кровельного покрытия вокруг круглой печной трубы является лучшим решением. В таком случае укладка материала осуществляется уже по полностью готовой конструкции. Это позволяет сузить необходимый проем. Для крыши, изготовленной из металлочерепицы или профнастила отверстие для дымохода можно сделать больше диаметра трубы всего на 0,5-1 см.

Виды движения теплоносителя

Скорость перемещения потока горячей воды в трубах – один из важных параметров, который позволяет высчитать диаметр деталей. Рекомендуемое движение варьируется от 0,26 до 1,4 м/сек. Уже при 1,5 снижается теплоотдача и увеличивается шум в инженерной сети. Существуют 2 вида, в которых надо разобраться.

Варианты размера трубИсточник prootoplenie.com

Конвекционный

Вариант с естественной циркуляцией подходит для твердотопливных котлов. Принцип работы основан на физических законах. Плотность холодной жидкости меньше, чем у горячей. Прохладная влага, стекая по трубе, вытесняет теплую вверх. Скорость перемещения в таких сетях – 0,2 м/сек.

Небольшой поток перемещения при конвекционной циркуляции становится причиной образования пробок воздушных и снижению объема переносимого тепла. Решить проблемы помогут бак расширительный и краны Маевского.

Система с конвекционным движениемИсточник aniko-gas.ru

Диаметр деталей для отопления с конвекционной циркуляцией должен совпадать с выходным патрубком котла. Самое большое стартовое сечение выдерживают до первой развилки. При разводке постепенно уменьшают размеры труб. В последнем узле характеристики элементов варьируются в пределах 16-19 мм.

Принудительный

В контуре циркуляцию осуществляют при помощи насоса и коллектора, которые входят в конструкцию котла (газового, электрического). Пользователь может самостоятельно контролировать скорость теплоносителя. В инженерных сетях поддерживаются параметры в пределах 0,7-1,2 м/сек.

В вариантах с циркуляцией принудительной целесообразно использовать трубы небольшого диаметра. В контуре с малым объемом быстрее и легче греть воду, что увеличивает КПД конструкции. Установка и маскировка тонких деталей намного проще, чем толстых аналогов.

Принудительная циркуляция в системеИсточник eco-kotly.ru

Сечение сетей с циркуляцией принудительной часто зависит от схемы подсоединения обогрева. Размер при лучевой подводке от оборудования к трубам – 19 мм, при однотрубной и двухтрубной – 25 мм. Параметр не является окончательным и рассчитывается по характеристикам котла и коттеджа.

Везде ли можно сделать удлинение?

Удлиняющий фитинг, по сути, является простейшим приспособлением, позволяющим серьезно увеличить уровень теплоотдачи биметаллических радиаторов и повысить эффективность отопительной системы.

Удлиннитель потока монтируется по рекомендациям изготовителя радиаторов отопления, при этом длина отопительной батареи должна быть не менее 10 секций, а также смонтирована односторонним боковым подключением, так же допускается для радиаторов, чья длина более 1,2 метра. Данный элемент позволяет обеспечить внутреннее движение горячей воды по диагонали, не изменяя при этом существующую схему подключения.

Удлинитель потока используется для биметаллического радиатора. Редко применяется для чугунных изделий. Устанавливать приспособление можно для батарей, присоединенных к системе отопления посредством обычных кранов с американкой. Это подразумевает, что на трубах обратки и подачи в обязательном порядке должна быть смонтирована запорная арматура.

При ее отсутствии, монтаж удлинителя не представляется возможным. Потребуется обращаться за помощью к квалифицированному специалисту и переподключать батарею отопления, что является весьма трудоемким процессом.

Наиболее острой проблемой в вопросе с удлинителем является то, что встретить его в специализированных магазинах практически невозможно. Данная деталь достаточно дешева и не имеет большого спроса, из-за чего производители считают не рентабельным ее выпуск. Любой человек с базовыми навыками слесаря может самостоятельно сделать и смонтировать данное приспособление для того чтобы все секции отопительной батареи прогревались равномерно.

Способы соединения

Способы соединения труб при наращивании аналогичны указанным вариантам. Применяются как фитинги, так и компрессионные соединительные элементы.

Нестандартное соединение

К нестандартным типам соединения относятся варианты удлинения трубопровода из металлопластиковых труб при помощи системы Рush fit. Отличается также схема в том случае, если потребуется удлинение или наращивание в стене.

К примеру, сантехник неверно рассчитал расстояние трубы в стене к лейке в душ, и она располагается ниже от необходимого уровня на 20-40 см. Поскольку стена уже замурована, а проводить ремонт опять не хочется, необходимо искать варианты, как удлинить трубу без бурения стены.

В таком случае применяется соединение прессованием. Неразъемное соединение в этом случае – лучший вариант, поскольку при перепадах температур зажимы будут расходиться, и со временем, деформироваться, а труба протекать. Если учитывать тот факт, что в стене найти утечку намного сложнее, то опрессовка при укладке труб под стяжку – обязательная процедура.

Наращивание пластиковых труб на металлические

В существующих системах водоотвода нередко используются одновременно металлические и пластиковые трубы. Лучшим способом соединения таких разных материалов без использования резьбы будет фланцевый метод.

Такая технология подойдет как для полиэтиленовых, так и для полипропиленовых труб. Фиксация фитинга к патрубку осуществляется при помощи металлических накидных фланцев. Пользуются таким методом в тех случаях, когда необходимо произвести быструю разборку с целью очистки, а также во время подключения труб к оборудованию, входящему в состав системы (задвижкам, клапанам, насосам).

Во время проведения работ необходимо тщательно осматривать качество фланцевых поверхностей – заусенцы или неровности могут испортить поверхность пластиковой трубы и существенно уменьшить срок ее службы.

Вышеперечисленные методы и технологии наращивания трубы без сварки и резьбы испытаны временем и активно используются работниками ремонтных служб и строителями. При крайней необходимости замены участка трубопровода без сварки можно выбрать наиболее подходящий вариант, достаточно грамотно поставить задачу и оценить возможные риски и технические возможности.

Влияние характеристик на КПД

Грамотно разработанный проект трубопровода положительно влияет на производительность системы обогрева. От поперечного сечения компонентов зависит пропускная способность конструкции. Параметр показывает объем горячей жидкости, которая за единицу времени пройдет на постоянной скорости.

На производительность инженерной сети часто влияют факторы. КПД контура зависит от 4 обстоятельств:

• Пропускная способность и теплоотдача. Характеристика подчиняется количеству воды в системе.
• Давление. Параметр в отопительной сети связывают с температурой и скоростью.
• Теплопотери. На участках стыков и на сгибах будет снижение показателей.
• Шум. Чем быстрее двигается жидкость, тем сильнее звук.

В отопительной системе при постоянном расходе теплоносителя и уменьшении диаметра происходит увеличение темпа движения воды. На линиях с небольшим сечением будет усиливаться скорость жидкости. Из-за низкого давления в габаритных конструкциях стремительность потока снижается.

Диаметр труб для теплаИсточник mastergrad.com

Если диаметр труб для отопления частного дома слишком велик, то мощности встроенного в котел насоса не хватит для перемещения. В большой системе будет много теплоносителя, поэтому оборудование не справится с движением такого объема жидкости. На подогрев избытка воды придется тратить больше энергии и времени, что снижается КПД сети и увеличиваются потери. При прохождении через все комнаты влага быстро остывает.

Габаритное сечение запрещено использовать в системах с естественной циркуляцией. При снижении скорости существует риск остановки и закипания жидкости в нагревательном котле. При маленьком диаметре влага может разорвать инженерную сеть.

На что влияет размер деталейИсточник ekaterinburg.kassot.com

При снижении скорости до 0,25 м/сек в трубах часто возникают воздушные пробки. Если стремительность потока больше 1,5 м/сек, то в отопительной системе появляется шум. При постоянном превышении нормативов звукового фона обитателям коттеджа некомфортно жить.

Установка приборов для теплаИсточник realstroyservis24.ru

Обеспечение бесперебойного коммуникационного снабжения

Сегодня без канализации, отопления или воды не может обойтись ни одна отрасль жизнедеятельности человека. Для обеспечения бесперебойного снабжения используются изделия разного диаметра и предназначения из полипропилена, металла или металлопластика.

Последний вариант – предпочтительнее по нескольким аспектам: низкая цена, срок службы 30-60 лет и несколько способов крепления. Во многом, длительность эксплуатационного срока зависит от ответственности слесаря, монтирующего систему подачи теплоносителя или воды.

Трубы из металлопластика состоят из нескольких шаровидных слоев (как правило, из пяти). Каждый такой слой выполняет свои задачи: сцепление, фиксация, прочность или изоляция. Особенности конкретно металлопластика – это возможность применения изделия для горячей воды. Алюминиевый слой, соединённый надежным клеем, придает жесткость, а полиэтилен нейтрализует способность металла к коррозии.

Достоинства:

• эко чистота;
• устойчивость к коррозии, замерзанию, конденсату;
• устойчивость к деформациям;
• небольшой вес, простая доставка;
• ремонтопригодность;
• низкое сопротивление жидкости;
• легкий монтаж.

Недостатки:

• при скрытом трубопроводе не применяются фитинги (резьбовые);
• низкая устойчивость к прямым солнечным лучам;
• без качественной изоляции при замерзании внутри воды, система трескается.
• качество продукции часто определяется ценой.

Есть 3 регламентированных ГОСТа, согласно которым определяется область применения изделия, их технические качества: 18599-2001 – напорные, ГОСТ Р 53630- 2009 – напорные многослойные для отопления и горячей воды; Р 52134-2003 – напорные из слоев термопласта, высокопрочные.

Это интересно: Нужно ли сливать воду из водонагревателя на время его простоя — читаем суть

Резьбовой способ соединения труб

Ниже рассматривается один из самых распространенных способов, объясняющий, как можно нарастить трубу без сварки.

Резьбовые соединения располагаются в таких участках магистралей, где есть потребность контролировать стыки, а также при необходимости выполнения ремонтных работ.

Рекомендуем статьи по металлообработке

Стандартным способом резьба нарезается на специальном оборудовании, но ее можно сделать и вручную.

Действия необходимо выполнять в определенной последовательности:

Отрезать заготовку необходимой длины, оставив припуск на резьбовую часть. Аккуратно наживить плашку на конец металлической трубы

Очень важно расположить ее строго перпендикулярно к оси трубы и без малейшего перекоса, в противном случае резьба будет уведена в сторону, а значит, соединить участки не удастся. Для уменьшения сил резания заготовку рекомендуется смазывать машинным маслом

Когда плашку станет трудно проворачивать, необходимо провернуть ее на один оборот в противоположном направлении. Таким способом удаляется накопленная стружка, которая и является помехой для дальнейшего вращения лерки. Если рядом с трубой расположена какая-нибудь преграда, то выполнить полный оборот при нарезании резьбы не будет возможности. В таком случае рекомендуется воспользоваться плашкодержателем с храповым устройством. Для устранения зазоров между резьбовыми поверхностями и обеспечения надежности соединения в качестве уплотнения используется сантехническая подмотка. Перед закручиванием резьбовой муфты необходимо убедиться в отсутствии остатков заусенцев и стружки. А сам процесс навинчивания должен осуществляться без особых усилий.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Линейное увеличение армированных изделий

Полипропилен – это материал с довольно высоким коэффициентом теплового расширения. Если на него длительное время действует высокое давление и горячая вода, то, как результат появляется деформация, которая значительно портит внешний вид помещения.

Для того, чтобы снизить линейное увеличение и увеличить прочность, данные трубопрокатные материалы армируют стекловолокном или алюминием.

Каждый из этих методов является склеиванием ПП труб с алюминиевой фольгой. Но, такой способ не всегда эффективен, потому, что материал расслаивается, что существенно влияет на качество выполняемой работы.

Армирование труб стекловолокном получается более надежным способом. При этом с верхней и внутренней части трубы расположен полипропилен, а центральная часть заполнена стекловолокном. Обычно это армирование выполняют в три слоя. В результате изделия не подвергаются деформации.

Вот так выглядит показатель коэффициента до и после армирования:

• Неармированные изделия – 0,15 мм/мК. Это приблизительно 10мм на один метр при поднятии температуры на 70 градусов.
• Армирование алюминием меняет этот показатель на 0,03 мм/мК. И линейное увеличение составляет приблизительно 3 мм на один метр.
• Коэффициент теплового линейного увеличения полипропиленовых изделий армированных стекловолокном составляет 0,035 мм/мК.

Армированные полипропиленовые трубопрокатные изделия – это один из вариантов стройматериалов, предоставленных современным рынком.

Эти трубы легче металлических аналогов, эластичные, отличаются высоким показателем устойчивости к коррозийным образованиям. Они легко переносят воздействие химической среды и экологически безвредные.

Линейное расширение полипропиленовых труб, армированных стекловолокном, заслуживает особого внимания. Все дело в том, что полипропилен – это пластик, отличающийся высоким коэффициентом теплового расширения.

Совместно с избыточным давлением и горячей жидкостью это приводит к деформационным изменениям материала.

Устройство однотрубной системы отопления

Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.

Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.

Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

• Сечение основной магистрали не меняется на участках трубопровода;
• Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
• Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.

Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.

Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.

Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.
