Нагревательные электроустановки
Для совместной работы с водяным отоплением производители выпускают 3 типа электрокотлов:
- ТЭНовые. Аппарат нагревает теплоноситель с помощью трубчатых элементов, применяющихся повсеместно – в бойлерах, теплоаккумуляторах, тепловых насосах и так далее.
- Индукционные установки греют воду металлическим сердечником, помещенным внутрь электромагнитного поля.
- Электродные котлы используют проводимость обычной воды. Ток проходит меж двумя электродами, погруженными в теплоноситель.
Мини-котельная с трубчатыми электронагревателями, помещенными внутрь емкости с теплоносителем
Отопители с ТЭНами внешне и внутри напоминают навесные газовые агрегаты. Под корпусом обычно прячется циркуляционный насос, группа безопасности и расширительный бачок. Индукционные и электродные котлы нужно доукомплектовывать – покупать насосы и прочие детали обвязки.
Преимущества электрических водонагревателей:
- наилучшая эффективность среди всех источников тепла;
- бесшумность (исключая старые модели, оснащенные электромагнитными пускателями и контакторами);
- малый вес и размеры;
- невысокая цена оборудования;
- относительно простой монтаж;
- полная автономность в работе, обслуживание – ежегодно в начале сезона.
Нагревательным блоком электродного аппарата можно управлять дистанционно с помощью комнатных терморегуляторов
Теплогенераторы действительно не требуют внимания со стороны домовладельца, разве что при настройке температуры. В эксплуатации электродного аппарата есть нюансы – теплоноситель должен быть подсоленным, иначе упадет интенсивность нагрева.
Минусы отопительных электрокотлов:
1 Характеристика оборудования
Современные комбинированные отопительные котлы идеально подходят для монтажа в загородном доме. Такие системы могут при необходимости переходить на другой тип топлива, что позволяет сохранять теплую температуру в доме, даже если случился сбой в подаче теплоносителя. Различают следующие комбинированные котлы для отопления частного дома:
- применяющиеся на твердом топливе и газе;
- эксплуатирующиеся на электричестве и твердом топливе;
- работающие на жидком горючем и газе;
- способные функционировать на всех 4 типах топлива.
Для того чтобы комфортно пользоваться оборудованием, которое эксплуатируется на газе и солярке, нужно постоянно менять горелку. Встречаются и многофункциональные системы, имеющие наиболее высокую цену.
Если же речь идет о модели, работающей на электричестве и дровах, в ее устройстве присутствуют ТЭНы. При использовании твердотопливного оборудования есть возможность перейти на газ, применяются также газовые горелки.
https://youtube.com/watch?v=G4QwXU_uW6k
Основные принципы выбора комбинированного котла
Перед приобретением оборудования определитесь со следующими параметрами:
- вид топлива;
- требуемые функции, т.е. аппарат должен только отапливать помещение или ещё нагревать воду, от этого зависит количество контуров;
- функция работы в автономном режиме;
- возможность внедрения в систему «умный дом»;
- при монтаже специального клапана система работает бесшумно;
- мощность.
Схематичное изображение системы «умный дом» О последнем критерии поговорим подробнее. Итак, желательно выбирать более мощные котлы для того, чтобы при минимальных затратах получать оптимальный обогрев. Иначе это приведёт к дополнительным расходам на систему отопления.
Кроме того, при превышении необходимой мощности, агрегат начинает работать в импульсном режиме, что приводит к быстрому износу.
Если мощность котла мала, то остатки топлива из-за нехватки воздуха не будут дожигаться, что ведёт к засорению дымохода.
Если один из видов топлива – твёрдый, то учтите такие характеристики, как:
- объём топки – определяет периодичность загрузки топлива (естественно, чем меньше размер, тем меньше и временные промежутки);
- материал теплообменника – чугун или сталь. Первый меньше подвержен коррозии и дольше производит теплоотдачу, но нагревается тоже дольше, повреждается при неожиданном температурном скачке, тяжёлый. Стальные больше подвержены коррозионным и окислительным процессам, но зато меньше весят и перепады температур им не страшны.
- материал колосников – чугун или с керамическим напылением. При керамическом напылении используют сыпучее топливо, которые требует большего количества кислорода, а чугунные используются для всех видов твёрдого горючего.
Котел на твердом топливе и электричестве
Основные виды комбинированных котлов
Отопительное оборудование комбинированного типа ориентировано на загрузку и переработку от двух и более видов топливных материалов.
Более 70% представленных на рынке моделей, оснащены специальными электрическими нагревателями, способствующими частичному или полному отказу от задействования главных нагревательных элементов для подогрева воды в летний сезон.
Вид используемого топливного материала позволяет условно поделить оборудование на 2 основные группы:
- стандартные – применяют не больше двух разных видов топлива;
- универсальные – способны работать на трех и более вариантах топлива.
В большинстве случаев представляется возможность заменить горелку, чтобы изменить функцию подачи топлива. В продаже также имеются модели, снабженные варочными панелями и даже двумя горелками с электронным или электромеханическим типом управления.
Загвоздка здесь одна – чем более расширен функционал такого агрегата, тем сложнее будет процесс его монтажа.
Котел на пеллетах относится к твердотопливным установкам. В нем сжигаются гранульные пеллеты, изготовленные из древесных отходов (+)
Владельцы загородных домов, у которых отопление осуществляется комбинированным отопительным котлом, в один голос заявляют о его бесспорном преимуществе. Особенно, если дом находится вдали от крупных населенных пунктов, а отсутствие газоснабжения и частые перебои с электричеством являются нормой в этой местности.
Кроме того, комбинированный котел, который еще называют универсальным, имеет множество других достоинств.
Они позволяют конкурировать с наиболее популярными видами однокомпонентных систем:
- возможность подключения нескольких контуров;
- широкий спектр ресурсов для технической модернизации – замена горелки, монтаж бойлера;
- современный уровень программного управления;
- отсутствие перебоев в отопительной системе – в момент прекращения подачи одного из видов топлива есть возможность применить альтернативный вариант;
- экономный расход средств на обеспечение системы отопления.
Модели с электромеханическим управлением станут просто незаменимыми в домах, расположенных в районах, часто сталкивающихся с перебоями электричества.
Такой вариант позволяет при необходимости перевести котельную установку в режим ручной регулировки, не теряя при этом продуктивность ее функционирования.
Виды комбинированных котлов
Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.
Начнем с того, что гибридные котлы отопления загородных домов бывают одноконтурные и двухконтурные. Первые отвечают только за обеспечение дома теплом, а вторые не только подогревают теплоноситель в системе отопления, но и отвечают за подогрев воды сетей горячего водоснабжения. В зависимости от модели котла и используемых видов топлива переход с одного энергоносителя на другой может осуществляться автоматически или путем замены горелки.
Газ-электричество
Котлы отопления электрогазовые считаются самыми эффективными, потому что подогрев теплоносителя осуществляется очень быстро и без задержки.
Эта разновидность гибридных агрегатов имеет следующие преимущества:
- Компактные размеры. Теплообменник прибора с вмонтированным ТЭНом установлен в компактной камере сгорания газа.
- Поскольку большую часть времени котел работает на газе, а электронагреватель запускается при снижении давления газа или для быстрого нагрева теплоносителя, уровень потребления электроэнергии небольшой, что обеспечивает экономичность прибора.
- У котла нет раздельных топочных камер, а электронагреватель установлен внутри теплообменника. Благодаря этому цена нагревательного оборудования невысокая. Агрегаты без вторичного контура имеют разъем для подключения водонагревателя для нужд ГВС.
- Мощность ТЭНов небольшая, потому что котлы рассчитаны на то, что электроэнергия используется только для поддержания необходимой температуры теплоносителя.
Газ считается самым доступным и экономичным видом топлива, чего нельзя сказать об электроэнергии. В регионах без газификации этот вариант котла не используют. В таком случае стоит рассмотреть нагреватели, работающие на других видах топлива.
Газ-древесина
Более экономичным вариантом считается гибридный агрегат, который использует дрова и газ. Поскольку для каждого вида топлива сделана отдельная камера сгорания, габариты и вес прибора внушительные.
Котлы типа газ-дрова могут иметь один общий или два отдельных теплообменника. Первый вариант подразумевает установку одного теплообменника на две топочные камеры. В топочную дровяную камеру необходимо вручную загружать дрова. Одна порция выгорает за 4 часа.
Бесперебойная работа обеспечивается за счет наличия системы автоматики. При отсутствии дров в топочной камере котел автоматически переходит на использование газа.
Древесина-электричество
Котел на дровах и электричестве используют в том случае, если регион не газифицирован. Мощность этих агрегатов довольно высокая. Этот тип оборудования является энергозависимым. В конструктивном плане они похожи на котлы, работающие на газе. Подобные приборы можно сделать самостоятельно, если вмонтировать ТЭН в теплообменник твердотопливного котла.
Электро дровяной котел отопления имеет следующие особенности:
- Для обеспечения дистанционного контроля работы нагревательного оборудования можно подсоединить специальную автоматику и программный блок.
- Агрегаты типа дрова-электричество отличаются надежностью и долговечностью.
- Подобное оборудование ценится за ремонтопригодность. Вышедший из строя ТЭН можно легко заменить.
Недостаток этой разновидности в том, что регулировка мощности проходит очень медленно. Из-за этого очень сложно отрегулировать температуру воздуха в помещении. Чтобы решить проблему, достаточно установить электронный блок управления.
Универсальные многотопливные котлы
Многотопливные установки используют сразу несколько видов топлива, например, дрова-газ-электроэнергия. Такие котлы имеют две камеры сгорания и ТЭН установленный внутри теплообменника. Если используется съемная горелка, то можно переходить на использование других видов энергоносителя – дизельное топливо, пеллеты.
Многотопливные агрегаты устанавливаются при выполнении следующих условий:
- нужно обеспечить бесперебойную подачу электрической энергии;
- организовать поставку топливных материалов и выделить место для их складирования.
Перед выбором определенной разновидности многотопливного агрегата нужно проанализировать доступность и цену каждого вида топлива в вашем регионе.
Правила расчета мощности оборудования
Сразу стоит «зарубить на носу», что желание сэкономить на составлении проекта отопительной системы и осуществлении тепловых расчетов в большинстве случаев выходит заказчику боком. Если все тщательно продумать и довериться высококвалифицированному специалисту, то стоимость котла, радиаторов и остального оборудования обойдется намного дешевле.
Мощность котла отопления подбирается с расчетом распределения приблизительно 0.1 кВт на м2 жилой площади
Для приблизительного подсчета мощности отопительной техники, необходимой для обогрева здания и обеспечения горячего водоснабжения, можно воспользоваться специальными проектными нормами.
Также в обязательном порядке нужно учесть:
- количество людей, которые будут проживать в доме;
- строительные материалы, использованные для строительства жилья;
- климатическую зону;
- количество окон и дверей;
- этажность и прочие факторы.
Мнение, что мощность котла подбирается с расчетом 0.1 кВт на один метр квадратный, довольно распространенное. Но благодаря современным стройматериалам и инновационному инженерному оборудованию потери тепла могут быть значительно ниже и, соответственно, производительность отопительной техники может быть выше.
Котлы дрова-газ: преимущества и недостатки

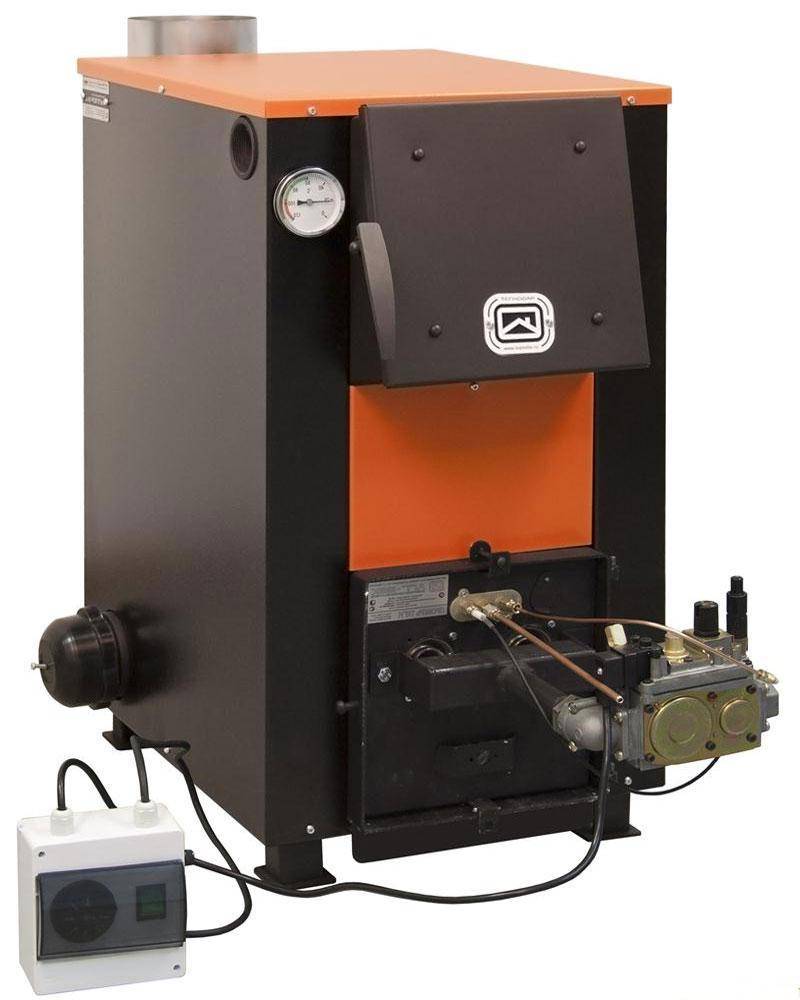

Газово-дровяной котёл
Такой котел отопления, как следует из его названия, может работать либо на газе, либо на дровах. В этом заключается его основное преимущество – автономность и независимость от какого-то одного типа топлива. Кроме того, те, кто уже пользовался таким котлом, говорят о том, что он оснащен всем необходимым для того, чтобы можно было легко подсоединить его к системе домашнего отопления, а также к конструкции «теплого пола» – все патрубки и соединения, необходимые для этого уже идут в наборе. Какие же еще положительные стороны таких котлов можно обозначить? Следует отметить, что такие комбинированные котлы обычно выпускаются двухконтурными, то есть имеется возможность не только обеспечить отопление, но и подсоединить к нему еще и бойлер.
Что касается недостатков, то они тоже присутствуют:
- Комбинированные котлы отопления дрова газ необходимо размещать в отдельном, специально отведенном для них помещении. Это сложно организовать, если пространство дома ограничено.
- Если отопительные котлы такой системы высокопроизводительные, то на них вряд ли будут установлены дополнительные возможности – такие, например, как система, защищающая его от замерзания, или второй контур, который будет отвечать за работу бойлеров.
- Конструктивно эти котлы достаточно сложны, что сказывается, во-первых, на стоимости, во-вторых, на монтаже, в-третьих, на сервисном обслуживании.
- Такие котлы достаточно много весят, поэтому их транспортировка затратна, а установка сложна. Кроме того, из-за большого веса их сложно повесить на стену, а это означает, что производятся они исключительно в напольном варианте.
Для того, чтобы подобрать правильно мощность котла, необходимо воспользоваться правилом: для отопления 10 кв.м вашего дома нужен 1 кВт мощности вашего котла. Необходимость обеспечить горячую воду увеличит уже полученную мощность еще на 30% – тогда эти две системы будут обеспечены тепло независимо друг от друга, а значит, температура в доме не будет зависеть от работы подогревателей воды. После этого расчет уже не составляет никакой трудности, главное взять мощность с небольшим запасом.
Самые лучшие котлы дровяного и газового отопления – это, конечно же, автоматизированные. Подача горячей воды и тепла в этом случае производится постоянно, без перерыва. Поэтому такие варианты идеально подходят не только для жилых домов, но и для детских садов, больниц и школ, где потребность в тепле постоянна.

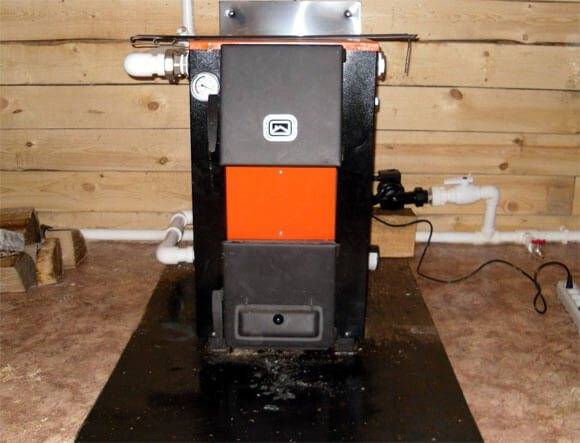

Комбинированный котел электричество+дрова
Как возможно совместить в одном котле два таких разных вида топлива? Все дело в уникальной и продуманной конструкции. К тому же, как уверяют специалисты, это самая простая и практичная конструкция из всех комбинированных котлов отопления.
Если рассмотреть внимательно многотопливные котлы типа «электричество+дрова», то можно заметить, что от твердотопливных их отличает лишь установка одного прибора. Это ТЭН, с помощью которого нагревается теплоноситель в системе отопления. Кстати, нагрев производится прямым воздействием, потому что ТЭН вмонтирован в теплообменник. Так что никаких посредников между нагревательным элементом и теплоносителем нет.
Как и все современные котлы, этот оборудован отличной системой автоматики. Она контролирует и регулирует температурный режим внутри дома за счет увеличения или уменьшения мощности отопительного агрегата.
Автоматика котла позволяет переходить на режимы, где используется тот или иной вид топлива. Заметим, что производители предлагают сегодня два варианта перехода:
- Автоматический.
- Ручной.

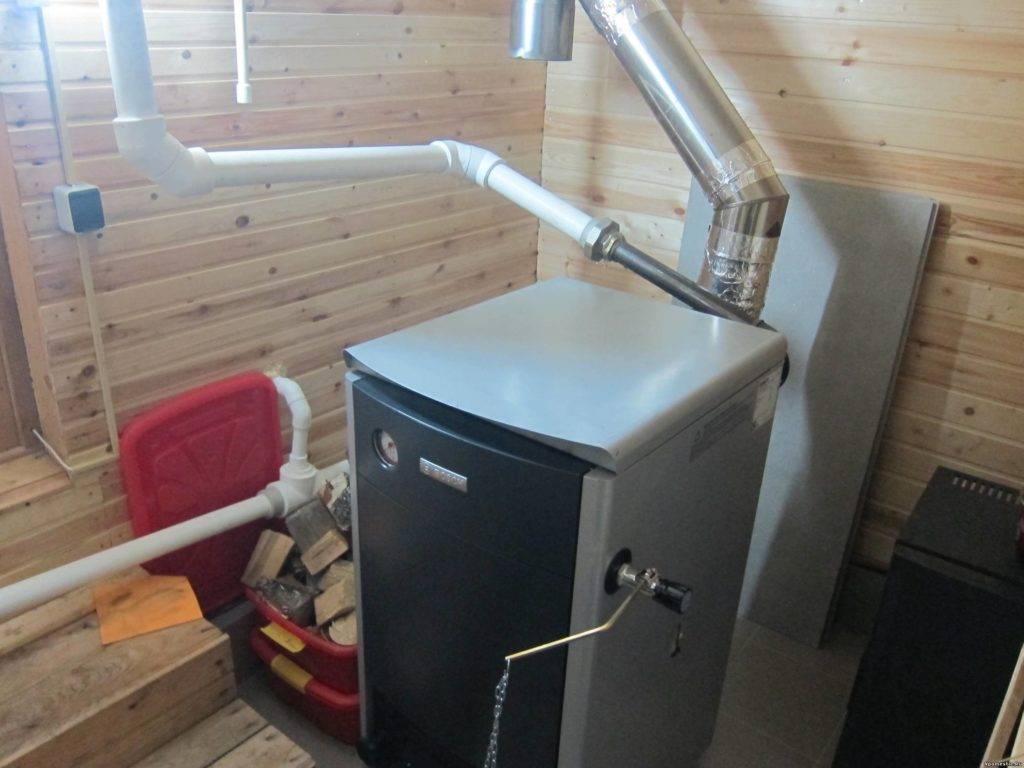

Комбинированный котел отопления
Какой лучше, каждый потребитель решает сам. Отметим лишь, что ручной переход проще, да и котел при этом будет стоить меньше. Автоматический вариант удобнее, но цена таких котлов слишком высока. Однако именно эти отопительные приборы сегодня очень популярны. Дело в том, что при снижении мощности котла, работающего на дровах, в автоматическом режиме включается ТЭН. Он подпитывает систему отопления необходимой тепловой энергией.
К примеру, закладка дров была сделана вечером. Естественно, до утра ее тепла не хватит, и за ночь температура может упасть до критической. Автоматика не будет ждать, когда кто-то включит электрический нагревательный элемент вручную. Она сама подаст ток на ТЭН. В этом и заключается функциональность универсальных котлов отопления.
Комбинированные котлы, где используются дрова, в основном работают на электричестве. Дрова приходится разжигать, когда электрический ток перестают подавать в линию. А в загородных поселках зимой это случается нередко. Поэтому хозяин должен заранее провести закладку дров внутрь топки, чтобы быть во всеоружии. Останется только поджечь твердое топливо. Так как температура внутри системы отопления нормальная, то и сильного пламени для ее поддержания не требуется.
Требования монтажа
По сравнению с обычными отопительными приборами к монтажу и обслуживанию комбинированных агрегатов предъявляются более жесткие требования:
- Во-первых, многотопливные котлы необходимо устанавливать только в отдельных помещениях. Для них выделяется топочная или небольшая котельная, что зависит от размеров и производительности оборудования.
- Во-вторых, это помещение должно соответствовать правилам пожарной безопасности. В нем должен быть хорошо работающий дымоход и вентиляция.
- В-третьих, под универсальный котел обязательно заливается фундамент.
Преимущества универсального котла электричество+дрова
Устройство комбинированного котла
Отметим лишь некоторые его достоинства:
- Подобная комбинация позволяет использовать самый доступный и дешевый вид топлива — древесные отходы. А универсальность достигается наличием двух видов энергоносителя. Их можно применять отдельно или в сочетании при определенных условиях эксплуатации.
- К сожалению, дешевый природный газ доходит не до всех потребителей. Так что электроэнергия — это самый доступный вид топлива, а дрова — самый дешевый. Такое сочетание позволяет говорить и об экономичности котла, и о его практичности.
- За счет использования ТЭНа котел можно отнести к экологичным отопительным агрегатам.
- Современный подход к созданию удобных и комфортных условий эксплуатации, включающих в себя установку блока автоматики и программаторов. Это дает возможность легко обслуживать систему отопления и экономить время на эти процессы.
- Продуманная конструкция агрегата позволяет сэкономить топливо на тепловых потерях. И это еще один плюс в карман потребителя.
Недостатки комбинированных котлов
«Лишний» расход энергоресурсов
Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.
Понижение КПД
Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.
Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.
Отсутствие автоматического управления
Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.
Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.
Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.
Высокая конечная стоимость
Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.
Оборудование топочной
Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.
Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.
Рейтинг комбинированных котлов
Большое количество различных моделей порой вызывает сложности в выборе даже у специалистов, не говоря уже о простых покупателях, поэтому публикуем топ-5 моделей. Для наглядности сведём данные в таблицу.
Таблица 1. Лучшие модели 2018-2019 года
| Модель | Виды топлива | Описание | Мощность, кВт | КПД,% | Вес, кг |
| ZOTA MIX-20 | Уголь, дрова, газ, дизтопливо электричество | Модель от российского производителя, которая без проблем потребляет основные виды топлива. Выдерживает кратковременное повышение давление до 4 атм (рабочее 3 атм). Материал ТЭНов – цельнотянутая трубка из нержавеющей стали. Их работа контролируется внешним пультом управления. Также аппарат оснащён регулятором тяги и термоманометром, что увеличивает эффективность процесса горения. Для защиты от теплопотерь сделана теплоизоляция водяной рубашки. Износоустойчивость внешнего кожуха достигается благодаря покрытию порошковой краской. | 3-9 | 80 | 140 |
| КАРАКАН 16ТПЭВ 3 | Дрова, газ, электричество | Двухконтурная модель российского производителя особенно популярна у сельских жителей, т.к. оснащена широкой варочной панелью, на которой готовят еду и себе, и скотине. Агрегат без труда отопит площадь до 160 кв.м., это относится не только к жилым, но и к производственным помещениям, в т.ч. теплице или гаражу. Глубина стальной топки – 0,56 м. «Водяная рубашка» не даёт металлу перегреться или перегореть, что делает срок службы аппарата долгим. | 9 | 75 | 120 |
| Теплодар Куппер ПРО 22 | Дрова, уголь, газ, пеллеты | Отечественная модель может без труда обогреть помещения до 220 кв.м. При использовании дров или угля, агрегат приобретает черты котла длительного горения, поскольку на одной закладке период работы составляет 8 и 10 часов соответственно. Ещё один плюс – вместительная топка, в которую помещаются дрова длиной до 600 мм. | 6 | 80 | 115 |
| Kiturami KRM 30R | Дрова, брикеты, уголь, дизель. | Двухконтурный котёл из Южной Кореи оснащён несколькими камерами сгорания и электронным управлением. Способен отопить помещение площадью до 350 кв.м. Теплообменники изготовлены из легированной стали, поэтому сильно увеличивать давление не стоит. | 35 | 85-92 | 170 |
| Protherm Бизон 40 NL | Газ, дизель, мазут | Двухконтурная модель из Словакии способна отопить площади до 400 кв.м. Управление происходит с помощью микропроцессора, а на электроном дисплее чётко видны параметры работы котла в каждый момент времени. | 38 | 89 | 148 |
Внешний вид котла Protherm Бизон 40 NL
