Инструктаж по установке водостоков для крыши: как провести монтажные работы своими руками

Общие правила установки водосточной системы

Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.

К таким факторам и правилам можно отнести:

• учет годовых показателей осадков для данной местности;
• архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
• материал, из которого изготовлена кровля и стены фасада;
• учет особенностей материала элементов водостока.

Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.

Использование пластиковых бутылок для монтажа водостока

Материалы и принадлежности

Для изготовления пластиковой системы оттока воды вам понадобится минимум материалов и инструментов:

• Тщательно подобранные пластиковые бутылки в нужном количестве, и даже чуть больше;
• Мебельный или большой канцелярский степлер для соединения частей между собой с достаточным количеством скоб;
• Ножницы и острый нож для отделения от бутылки нужных частей;
• Нетолстая проволока для присоединения конструкции к крыше;
• Шило или выжигатель для проделывания отверстий в пластиковых деталях;
• Дрель (может понадобиться для сверления отверстий в материале крыши).

Как видите, инструменты незамысловатые и найдутся дома почти у каждого. Можно конечно, использовать еще и герметик для большей надежности при скреплении деталей водостока, но, как показывает практика, это не обязательно, так как срок службы этим не продлишь, а вкладывать средства во временные удобства не рационально.

Монтаж водостока из пластиковых бутылок: пошаговая схема

Итак, начинаем собирать наш водосток:

• Замеры были сняты нами в самом начале, теперь необходимо нарисовать примерную схему водостока, определить угол наклона желоба;
• Когда чертеж готов, начинаем подготавливать материал к монтажу: бутылки отмываем в теплой (не горячей!) воде, тщательно соскабливаем все этикетки и остатки клея для того, чтобы наша конструкция смотрелась быстрого удаления наклеек рекомендуется заранее замочить бутылки в теплой воде с небольшим количеством мыла, тогда процесс очистки пройдет быстрее;
• У бутылок отрезаем горловину и дно, оставляя ровную среднюю часть, похожую на цилиндр;
• Далее разрезаем цилиндр точно пополам, в итоге должны получиться как бы два «корытца». Это готовые части, которые служат элементами водосточной системы;
• Полученные детали соединяют между собой внахлест степлером. Можно соорудить крепление проволокой, а отверстия залепить пластилином или замазать другой вязкой массой;
• После того, как нужная длина желоба готова, можно присоединять его к крыше. Для этого в ее поверхности с помощью дрели делаем отверстия на одинаковом расстоянии. Далее нужно сделать отверстия и в желобе, подсчитав, чтобы они совпадали с дырочками, просверленными в крыше. Держателем является проволока, ей все и скрепляем.
• Теперь пришло время водоотвода. Отрезаем горлышко бутылки, а в боковой части вырезаем такое отверстие, чтобы в него могло войти окончание конструкции, лежащей на образом, у нас получается угол наклона водоотвода, о котором мы упоминали в самом начале и рисовали на чертеже;
• Далее отрезаем у нужного количества бутылок и горловину и дно, и вставляем получившиеся цилиндры один в другой. Стоит отметить, что фиксируются они вполне надежно, но мы все же пройдем по нахлестам степлером.

Итак, установка готов.

Преимущества системы пластиковых водостоков

Достоинствами изготовленной нами системы считаются:

• Низкая стоимость. Это одно из очевидных преимуществ, ведь материалы, требующиеся для водостока не нужно покупать в магазине, на разве что степлер, да и тот уже давно есть в арсенале любого хозяйственника;
• Несмотря на ненадежный внешний вид, водосток вполне может прослужить вам целый год, испытав все природные катаклизмы, такие как перепады температур, например;
• Кроме того, лед в пластиковых водостоках начинает таять при малейшей оттепели, что не свойственно для металлических сточных систем;
• Легкость, почти невесомость водостока, тоже стоит отнести к достоинствам, потому что рухнувшая на голову металлическая труба нанесет значительный ущерб вашему здоровью, чего не произойдет в случае с пластиковой конструкцией;
• В летний период есть возможность вывести трубу водостока в какую-либо емкость для сбора дождевой воды, которой так полезно поливать растения и культуры в саду и огороде. И полезно, и экономно!
• Водосток из пластиковых бутылок легко можно сделать целой архитектурной композицией, которая отлично впишется в дизайн приусадебного участка.

Недостатки пластиковых изделий

Водосток из пластиковых бутылок, разумеется, не идеален:

• Внешний вид такого изделия не подойдет к капитальному сооружению: дому, особняку или дачному коттеджу;
• Еще один существенный недостаток – недолговечность, так как срок эксплуатации составляет не больше одного года;
• Легкость конструкции, которую мы отнесли к достоинствам, также является и недостатком, поскольку при урагане или просто cильном ветре водосток может оторвать от крыши и унести в неизвестном направлении, что все же труднее сделать с его металлическим собратом.

Самодельные патрубки водостока из жести

Чтобы изготовить прямой патрубок водостока из жести, отмеряют по размерам длины и ширины кусок оцинковки и обрезают ножницами по размеченным линиям.

Напильником тщательно зачищают кромки от заусенцев, обрабатывают их до гладкого состояния. По длинной стороне загибают в одном направлении обе кромки листа на ширину 10-15 мм.

Последовательность работы в процессе создания прямого патрубка водосточной системы из оцинкованной стали (из меди) своими руками. Главный инструмент – деревянный молоток жестянщика

На жёстко закреплённой трубе подходящего диаметра обстукивают оцинкованный лист до придания ему круглой формы. Затем накладывают загнутые ранее кромки одна на другую.

Пользуясь деревянным молотком и металлическим прямоугольным бруском, «заворачивают» кромки в замок. Тщательно обстукивают молотком вдоль шва до получения надёжно спрессованного соединения. Выравнивают форму изделия на трубе-болванке, стараясь получить цилиндр, близкий к идеальному кругу.

Пример изготовления прямого патрубка водостока из оцинкованного металлического листа. Правка под круглую форму осуществляется при помощи обычной металлической трубы подходящего диаметра

Обладая навыками изготовления прямых водосточных патрубков из оцинковки, несложно освоить технологию производства приёмных воронок и других деталей системы. С тем же успехом мастера-самоучки делают кронштейны под металлические желоба и для крепления водосточных труб.

Здесь методика производства совсем проста. Для дела потребуются слесарные тиски, молоток, напильник, дрель, рулетка, карандаш и полоса мягкой стали сечением 20х1,5 мм.

Так своими руками делают кронштейны для металлических водосточных систем. Под круглые желоба и трубы достаточно толщины металлической полосы 1,5 мм. Под квадратные водостоки 3-4 мм

Технология изготовления стального (медного) кронштейна:

1. Отрезать кусок стальной полосы длиной 300 мм.
2. Обработать напильником торцевые части.
3. Отступить от любого конца 10 мм, сделать загиб под 90º.
4. Последовательно перемещая полосу и фиксируя в тисках, выгнуть её дугой под размер радиуса желоба.
5. На оставшейся прямой части полосы высверлить отверстия под фиксатор и крепёж.

Точно так же делаются кронштейны для водосточных труб, но уже в виде хомута, состоящего из двух полос овальной формы, загнутые торцевые кромки которых дополнены отверстиями под стяжку болтами.

На нашем сайте есть несколько статей с подробными инструкциями по изготовлению водостоков для крыши, рекомендуем ознакомиться:

1. Водостоки для крыши своими руками: инструкция по самостоятельному изготовлению системы водоотвода
2. Как сделать водосливы для крыши: рекомендации по обустройству водоотвода своими руками

Плюсы и минусы металлических водостоков

Металлические водосточные системы это классический вариант. Их строят несколько столетий, причем первые водостоки имели собственное решение в виде скульптурных композиций. До середины прошлого столетия металлические желоба делали в двух вариантах: стальные и медные. Сегодня рынок предлагает более широкий выбор.

Современные водосточные желоба из металла предлагаются из следующих материалов:

• оцинкованная сталь;
• оцинкованная сталь с полимерным покрытием;
• алюминий;
• титан-цинковые;
• медные.

Желоба из оцинкованной стали самый простой и доступный вариант устроить водосток, например, для дачного домика своими руками.

Оцинкованные желоба, подвешенные на проволоке – популярное и дешевое решение проблемы водоотведения на хозяйственных постройках. При строительстве новых зданий оцинкованные водоотводы являются бюджетным, но не слишком популярным решением. Срок службы таких желобов — 15-25 лет.

Оцинкованная сталь с полимерным покрытием – более дорогой и цивилизованный водосток. Слой полимера продлевает жизнь металлу до 50 лет и позволяет получить широкую гамму цветовых решений по шкале RAL. Преимущество металлопластиковых желобов и в том, что их можно подобрать в тон кровельному покрытию. Если при этом у водостока и кровли одинаков состав полимера, то выгорать они будут также одновременно.

Титан-цинковый сплав состоит на 99,9% из чистого цинка, в который в микродозах добавляют титан, медь и алюминий для придания металлу пластичности. Материал долговечный, поскольку цинк на воздухе окисляется, покрываясь защитной оксидной пленкой подобно меди.

Титан-цинковые и медные желоба по своим техническим характеристикам очень близки. Они практически не подвержены коррозии, не нуждаются в дополнительном уходе (кроме прочистки, но это не зависит от материала). Оба металла пластичны, что позволяет создать герметичную систему водоотведения любой конфигурации. Разница между ними в цвете. Титан-цинковые желоба серые, со временем приобретают матовый асфальтовый цвет. Медные желоба – рыжие, со временем окисляются и становятся зеленоватыми.

Каждый металл имеет свои плюсы и минусы, но есть общие для них характеристики.

Рекомендуем ознакомиться: Самостоятельная установка теплообменника самоварного типа на трубу дымохода

Достоинства металлических водостоков:

• Механическая прочность. Водосточная система из металла устойчива к весовым нагрузкам, когда потоки воды интенсивные и желоба переполняются. Металл не деформируется под ударными нагрузками, например, при сходе с крыши снега и льда.
• Температурная устойчивость. Диапазон температуры эксплуатации металлических водостоков от -70 до +120 градусов. Это расширяет зону из использования до максимальной. При этом металл не изменяет своей конфигурации, имеет настолько небольшой коэффициент расширения, что в случае с водосточным желобом им можно пренебречь.
• Длительный срок службы. Самые «недолговечные» желоба — стальные с оцинкованным покрытием. Они простоят до 25 лет, но после 10-15 лет эксплуатации значительно ухудшается их внешний вид. Долгожителями являются медные и титан-цинковые водостоки. Они служат более 120 лет.
• Простота монтажа. Все элементы готового металлического водостока соединяются посредством защелкивания. Здесь не требуется устанавливать компенсаторы, резиновые уплотнители.

Минусы водостоков из металла:

• Вес. Металл, даже самый легкий, тяжелее пластика. Если для нового дома вес водосточной системы не имеет большого значения, то на старой кровле вес может стать критерием отбора.
• Цена. Металлический водосток дороже пластикового. В случае с медью разница оценивается в разы.
• Шум. Этот недостаток можно назвать относительным. Современные дома на этапе строительства защищают от внешнего шума. В старых домах шум доставляет серьезные неудобства.

Металлические желоба подходят для любого вида кровли. Они естественно выглядят на строении любого типа. Водостоки из металла – это проверенное временем решение проблемы отвода атмосферной влаги.

Для чего нужен желоб и как он выглядит

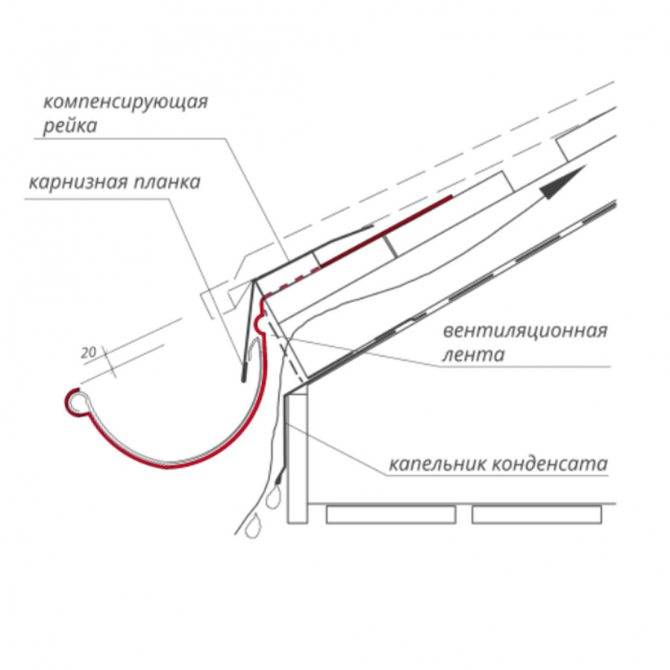

Монтаж водостока под кровлю из металлочерепицы

Стекание воды по кровле выступает вариантом естественного отвода. Однако в местах с более выраженным рельефом, на внутренних углах, сложных карнизах этого недостаточно. Вода и снег здесь накапливаются, что чревато протечкой или повреждением кровельного материала.

Водосток – разновидность санкционированного водоотвода. Такое устройство устанавливается на сложных участках, собирает в себя воду и выводит ее за границы крыши.

Водосточная система включает несколько элементов:

• подкарнизный желоб – конструкция, в которую собирается вода с кровли;
• воронка – через это устройство вода удаляется;
• труба – отвод воды за границы не только крыши, но и здания.

Желоба и воронки могут иметь разную форму в зависимости от назначения.

Конструкция водостоков

Водосток с открытым желобом

Прежде чем крепить восток к крыше под черепицу или профнастил, нужно правильно выбрать устройство.

По форме различают желоба полукруглые, прямоугольные, квадратные. Чаще всего используются круглые, поскольку они выводят максимальный объем воды при минимальных размерах. Кроме того, такое сечение предупреждает появление завихрений, а значит на стенках и в местах перехода в воронку или в трубу не откладывается грязь.

По конструкции различают закрытые и открытые желоба.

• Закрытый – воронка составляет с водостоком одно целое. Такая конструкция проще в монтаже и выглядит элегантно. Однако отверстие под воронку здесь узковато, его нужно освобождать от опавших листьев, грязи, льда.
• Открытый – воронка выступает отдельным элементом и монтируется самостоятельно. Проходимость такой системы выше, однако выше и парусность. Поэтому такие конструкции нужно тщательно прикреплять.

Изготавливают желоба и воронки из разных материалов. Главное требование к ним – стойкость к коррозии.

• Пластик – дешевый, легкий, неприхотливый вариант. Пластик не подвержен никакому виду коррозии, не нуждается в уходе. Материал глушит звук, поэтому шум текущей воды не беспокоит обитателей дома. Недостаток – низкая стойкость к механическим нагрузкам. Пластиковые водостоки довольно легко погнуть, смять, а сильный порыв ветра может их оторвать.
• Оцинкованное железо – долговечный, прочный, надежный материал. Не боится коррозии, так как покрыт защитным слоем цинка и полимерной краски. Минус – большая звонкость, шум воды очень хорошо слышен.
• Медный сплав – еще более устойчив к коррозии, чем оцинкованная сталь, но не так звонок: у меди выше коэффициент звукопоглощения. Медные водостоки очень красивы и не теряют своей привлекательности спустя много лет.

Какую водосточную систему можно установить

При установке водостока владельцу дома придется принимать решения:

• относительно выбора формы и материалов, из которого она изготавливается;
• приобретения готового комплекта или сборки из отдельных элементов, количество которых и схему монтажа понадобится просчитать;
• приглашения сторонних специалистов или выполнения собственными силами.

Желоб для водостока по форме может быть:

• полукруглым;
• прямоугольным;
• трапециевидным.

В качестве материала для изготовления предпочтение может быть отдано:

• меди или металлическим сплавам (цинка и титана, к примеру), отличающимся долговечностью, эстетической привлекательностью и высокой стоимостью;
• оцинкованной стали. Если ранее этот материал был практически единственным, пригодным для изготовления достаточно долговечной конструкции, то сейчас ситуация быстро изменяется, и у потребителей появляется возможность выбора. Тем не менее, несмотря на появление пластиковых конструкций, оцинкованную сталь по-прежнему рассматривают как основной материал для обустройства водоотведения с поверхности крыши;
• пластика, как правило, полипропилена.

Водосточные системы из полимерных материалов легкие и быстро монтируются

К преимуществам выбора полипропиленовых труб и фасонных элементов относят:

• неподверженность коррозии, что означает возможность эксплуатации на протяжении полувека, срока, абсолютно недостижимого для оцинковки;
• возможность придания пластику практически любой формы и расцветки, что позволяет реализовать имеющиеся идеи по части дизайнерских решений;
• наличие предложения в виде подготовленных к сборке комплектов, которые могут быть установлены самостоятельно при следовании инструктивным предписаниям.

Следует заметить, что затраты на приобретение таких комплектов окажутся выше, чем в случае покупки всех требующихся материалов по отдельности. Но и предварительные расчеты необходимого количества расходных материалов лягут на плечи владельца здания.

Выбор материалов для системы водоотвода

Качество, внешний вид, цена — три параметра, которыми руководствуются при выборе материалов для водослива. Важны и климатические условия: в регионах с солнечным жарким летом предпочтительнее металл, для территорий с повышенным уровнем влажности лучше пластик.

Сравнить пластиковые и металлические изделия для организации водостока поможет статья, посвященная разбору и оценке обеих разновидностей.

На рынке присутствуют несколько вариантов:

• Оцинкованная сталь. Недорогое и простое в монтаже решение. Но сталь подвержена коррозии, поэтому долговечность конструкции сомнительна.
• Полимеры. Смотрятся привлекательно, можно подобрать цвет в тон кровли, служат долго. Но отличаются умеренной хрупкостью, требуют аккуратности при установке.
• Медь и алюминий. Эти материалы выглядят солидно, подчеркивают материальные возможности владельца. Срок их эксплуатации неограничен. Единственное, что останавливает от покупки медных или алюминиевых деталей, — высокая стоимость.

Вне зависимости от материала каждая система состоит из труб, сборных воронок, уголков и желобов. Устройство водосточной системы заключается в их сборке согласно заранее сделанной схеме и креплении. Детали соединяются с помощью переходников с уплотнительными прокладками.

В продаже есть клеевые системы, но они сложнее в сборке, чем конструкции на защелках. Последние для дополнительной надежности можно «подстраховать» изнутри кровельным герметиком

Важно, чтобы все необходимые составные части водослива нашлись в одной торговой точке и от одного производителя. Отсутствие чего-либо может затормозить процесс монтажа. Подбирая детали водостока, не экспериментируйте с попытками приспособить кустарно сделанные элементы к имеющимся обстоятельствам

Лучше сразу остановиться на изделиях от проверенных производителей

Подбирая детали водостока, не экспериментируйте с попытками приспособить кустарно сделанные элементы к имеющимся обстоятельствам. Лучше сразу остановиться на изделиях от проверенных производителей.

В продаже будут попадаться элементы с прямоугольным сечением. Они обычно дешевле круглых на 10-15%, но сложнее в монтаже и требуют соответствующего дизайна фасада. Их уместно использовать для обхода выступов или неудачных углов

При выборе материала имеет значение и надежность стропильной системы, она должна выдерживать вес водослива. Если есть сомнения, остановитесь на облегченных полимерных конструкциях.

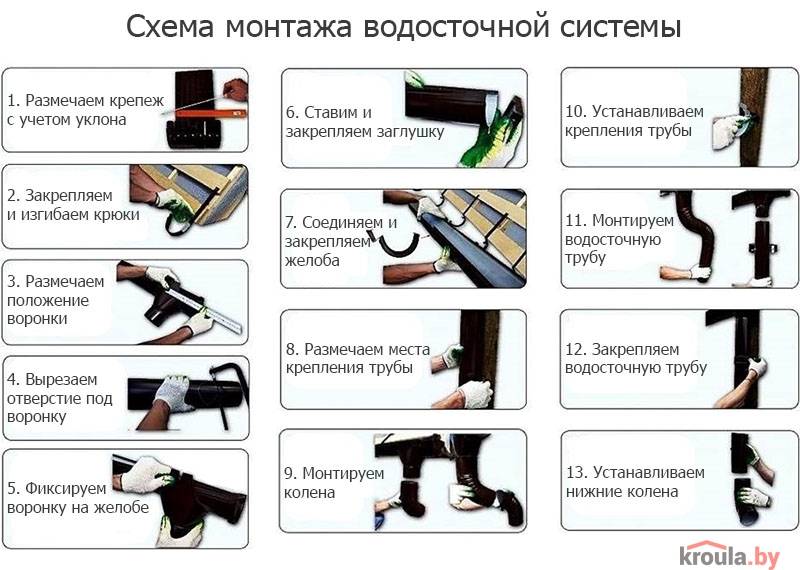

Инструкция по монтажу водосточной системы

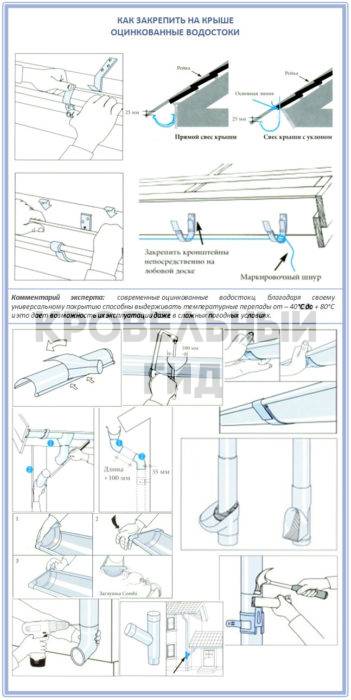

1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

Длинные крюки устанавливают до того, как происходит монтаж кровельного покрытия!

Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии. Для обрезания материалов запрещено применение шлифовальной машинки!

Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу !

Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше. Зазор в 2-3 мм необходим для компенсации температурных расширений. Не забывайте об этом, иначе конструкция может быть разрушена или «вывернута»!
Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки. С зауженного конца обрезать трубы запрещено!

Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Другие элементы водосточной системы

Детали конструкции подбираются индивидуально, в зависимости от ее сложности, материала изготовления.

Элементы водосточной системы, используемые при монтаже.

В стандартную систему входят такие элементы:

1. Фиксаторы из пластика с резиновыми или полимерными прокладками. Они применяются для герметизации стыков, соединенных между собой желобов. Такой компонент требуется для конструкций, имеющих уклон в две стороны.
2. Угловой элемент. Он устанавливается в случае расположения сливной трубы на фасаде дома.
3. Заглушка. Крышка полукруглой или квадратной формы, устанавливаемая в торцевой части желоба.
4. Воронка. Через нее вода из желоба поступает в сливную трубу.
5. Колено. Если поставить его в нижней части трубы, то можно отвести воду дальше от фундамента. Еще оно требуется при надобности изменить конфигурацию системы
6. Кронштейны и хомуты для фиксации сливной трубы на стене.
7. Дюбель-гвозди, саморезы.

Для расчета количества воронок, заглушек, кронштейнов нужно знать правила их расположения. Шаг установки кронштейнов -держателей — 50-80 см, хомутов — 120-180 см. Для простой конструкции требуется 2 заглушки, а также 1-2 воронки.
