Установка котла на твердом топливе своими руками

Требования к помещению для установки газового котла в частном доме

В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:

площадь помещения – более 4 квадратных метров;
высота потолка – не менее 2,5 м;
объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
наличие под дверью зазора не менее 20 мм;
наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
пол в помещении – горизонтально ровный, из негорючего материала.

Актуальные нормы для установки котла на кухне

Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:

минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
окно должно быть открываемым или оснащаться форточкой;
наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

Правильная организация пристройки под котельную

Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:

- пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
- пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
- стены пристройки не должны быть связаны со стеной дома;
- стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).

Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году

Выбор помещения для размещения агрегата

Разберемся максимально детально, что же собой представляет котел, работающий на твердых видах топлива? Это тепловое устройство, оснащенное камерой сгорания открытого типа.

Схема его подключения к отопительной системе частного дома может базироваться на технических требованиях к открытым или закрытым системам отопления. Все будет зависеть от условий эксплуатации.

Требования к открытым системам заключаются в:

подключении системы вывода продуктов горения твердого топлива к дымоходу, в котором тяга будет осуществляться естественным образом;
установке в крайней верхней точке отопительного контура расширительного бака, через который будет установлена связь носителя тепла с атмосферой;
постоянном обеспечении отопительной системы водой, нужной для поддержания ее в работоспособном состоянии.

Хотя владельцы частных домов чаще устанавливают закрытые отопительные системы, а не открытые.

Все твердотопливные котлы имеют довольно внушительные габариты. А потому изготавливаются они исключительно в исполнении, предусматривающем напольное размещение.

Прежде чем начинать монтаж твердотопливного котла, стоит четко определиться с местом, схемой и способом его установки

Установка котла на твердом топливе предусматривает немалый фронт работ:

определение помещения для размещения твердотопливного теплового генератора;
подготовительные работы в помещении котельной;
монтаж системы вентиляции приточно-вытяжного типа;
установка котла и системы дымоотвода;
обвязка котла;
пробный пуск отопительной системы.

Только при соблюдении такого алгоритма действий можно избежать проблем в процессе установки твердотопливного агрегата, а также при его дальнейшей эксплуатации.

Идеальный вариант обустройства помещения котельной, когда все тяжелое оборудование установлено на пол

Пункты 1-3 приведенного выше порядка работ представляют собой подготовительные работы. Но это не означает, что к их выполнению стоит подходить менее скрупулезно, нежели непосредственно к монтажным работам.

В случае неправильного выбора помещения для установки теплового агрегата и ошибок при монтаже системы вентиляции, проблемы с эксплуатацией системы отопления частного дома не заставят себя ждать. А решение придется искать в разгар отопительного сезона, в холодное время года.

Потому лучше сразу правильно провести монтаж как отопительного оборудования в частном доме, так и самого твердотопливного котла. Для этого предстоит заранее разработать подробную схему его установки, учитывая, что монтаж некоторых типов твердотопливных котлов может предусматривать запитку от электросети.

Один из правильных вариантов схемы установки твердотопливного теплового агрегата предполагает его размещение в подвальном помещении, первом или цокольном этаже

В вопросе монтажа приходится ориентироваться на базовые нормы СНиП «Отопление и вентиляция» и некоторые положения СНиП 31-02-2001 «Одноквартирные дома» (для Российской Федерации).

Сжигание твердых видов топлива приводит к повышению уровня запыленности помещения, а во время горения дров или угля разное количество дыма может просачиваться в помещение.

Поэтому устанавливать котел в непосредственной близости от жилых помещений нежелательна. Хотя согласно нормативным документам установка твердотопливного котла разрешена в помещениях кухни, коридора и прочих нежилых комнатах.

Котельную в форме пристройки можно соорудить возле дома. Такое проектное решение будет довольно удобным

Оптимальными местами для установки котла является отдельное специализированное помещение, желательно отделенное от дома. Как вариант подойдет пристроенная к дому и должным образом оборудованная комната технического назначения.

Также неплохим вариантом будет размещение теплового агрегата в подвале или в гараже. Можно его установить и в коридоре, но при условии наличия достаточного пространства и хорошей вентиляции помещения.

Что нужно для установки твердотопливного котла своими руками?

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

спецовка, краги и сварочная маска;
сварочный аппарат;
дисковая пила с режущими дисками по металлу;
строительный уровень и угольник;
набор рожковых ключей;
разводные ключи;
отвёртка с набором различных насадок;Слесарный инструмент
рулетка и маркер;
пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
3 стальных муфты диаметром 50 мм;
стальные переходники 57-32 мм;
стальные отводы диаметром 50 мм;
дымовую трубу с шиберной задвижкой;
металлические трубы для подключения котла;
термозащищённый герметик;
сантехническую подмотку;
циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).Схема отопительной системы на базе твердотопливного теплогенератора

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001. а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

С высотой установки.
Требованиями пожарной безопасности.
Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

От поверхности стены, на которую монтируется агрегат не менее 10 см.
От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

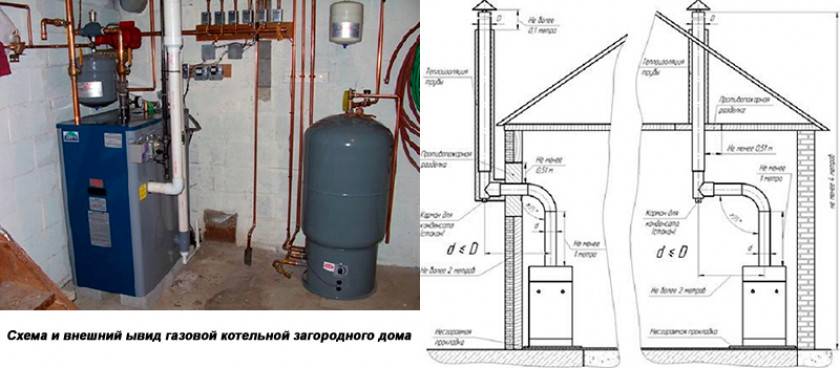

Этап 2. Монтаж системы отведения продуктов горения

Обустройство дымохода можно назвать самым важным моментом в процессе монтажа любой отопительной техники, включая монтаж настенного газового котла в частном доме. Самостоятельно установить котел отопления можно только при условии правильного обустройства системы, отвечающей за вывод из топки газов и продуктов горения топлива. Дымоотводная труба в обязательном порядке выводится на улицу. Что касается размеров трубы и ее конфигурации, то здесь следует учитывать рекомендации производителя. Дымоход должен полностью соответствовать параметрам устанавливаемого оборудования.

Этап 5. Обвязка для горячего водоснабжения

Современные загородные дома оборудуются двухконтурными котлами. Это позволяет одновременно обогревать помещение и получать горячую воду. В результате уровень комфорта в помещении существенно повышается. Однако монтаж котлов систем отопления двухконтурного типа требуется обязательной установки бойлера, который представляет собой специальный накопительный бак. Оборудование такого типа имеется в продаже в любом специализированном магазине. В большинстве случаев бойлеры представлены в собранном виде и полностью готовы к установке. Перед приобретением такой техники необходимо определиться с параметрами и производителем.

Полезные рекомендации

Даже хорошо рассчитанный и построенный по всем правилам канал сброса дымовых газов сможет эффективно работать лишь при регулярной очистке. Категорически недопустимо использовать в отделке котельного помещения древесину, пластические материалы и пенопласт, любые обои и текстильные материалы. Большую пользу могут принести клапаны экстренного охлаждения, независимые от электрической сети. Если теплоноситель прогреется до 95 градусов, часть его перенаправляется в канализацию, при этом внутрь подается столько же холодной жидкости. Без таких приборов нежелательно эксплуатировать котлы повышенной мощности.

Если решено установить аккумулятор тепла, то между ним и котлом должна быть обеспечена гравитационная циркуляция. Даже в большом городе, не говоря уже об отдаленных местностях, нужно ставить системы бесперебойного питания. Они помогут поддержать движение теплоносителя даже при отключении электросети. Как только снабжение восстановится, накопитель энергии начнет заряжаться. Необходимая мощность резервирующего устройства составляет 150% от совокупного пикового потребления всех защищаемых электронных компонентов.
