А можно ли делать розетки в ванной?
В типовых домах с ремонтом от застройщика розеток в санузле обычно не предусмотрено — значит ли это, что здесь они вовсе запрещены?
Раньше действительно считалось, что розетки в ванной небезопасны, поэтому в старом жилом фонде источники питания находится снаружи, недалеко от входа в санузел. Сегодня изменились и сами электрические приборы, и подход к строительству: современные ванные комнаты просторнее, значит пользоваться электричеством в них безопаснее.
Устанавливать розетки в «мокрых» комнатах можно! Но так как вода плохой союзник электрического тока, делать это следует по всем правилам: приобретите специальные кабели и розетки для ванной комнаты, выберите место для них по всем правилам.
Подробнее о том, как грамотно решить вопрос с проводкой в ванной, поговорим в следующих разделах.
Правила установки розетки в ванной
1
Розетки размещать можно только в зоне 3, но они должны быть влагозащищенные класса IPX4.
Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.
Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.
Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.
2
Касательно электропроводки — рекомендуется ее делать скрытой.
Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.
Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.
3
Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.
Рекомендуемое сечение кабеля — 2,5мм2.
При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.
Заземляющий проводник не должен быть общим для разных групп.
4
Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.
Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.
Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.
УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.
Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.
Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.
В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.
А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.
5
В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.
Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)
Требования ПУЭ и другие нормативы

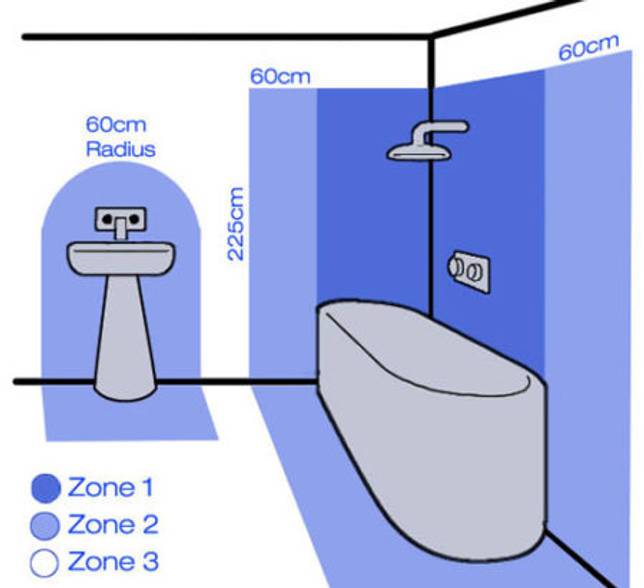

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.
Зоны ванной комнаты по электробезопасности:
- 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
- 1 – окружает предыдущую область, обычно это прилегающие стены.
- 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
- 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.
Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:
7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.
7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):
Зона Класс защищенности Что может использоваться 0 IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны; 1 IРХ5 только водонагреватели 2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2 3 IРХ1 (IРХ5 для общественных мест) Всё остальное
*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.
7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.
Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?
По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не дальше 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.
Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.
Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:
Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.
Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.
Зонирование пространства комнаты с повышенной влажностью
Несмотря на защищенность от влаги, не стоит рисковать и монтировать устройство предельно близко к источнику воды. Существуют нормативное. Отражаются сведения в нормах ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).
- Розовая зона «0» – это зона источника брызг.
- Красная зона «1» – это прилегающие участки нулевой зоны, включаются стены и пол.
- Оранжевая зона «2» – охват пространства в пределах 0,6 м от границ зоны «1».
- Ярко желтая зона «3» – пространственное распространение на 2,4 м от границ зоны «2».
Если соблюдена нормативность напряжения, степень защищенности устройства, проведено подключение бытовой техники к индивидуальным автоматам на центральном щитке дома, то розетки устанавливаются в любой зоне. Предпочтение отдается выбору пространства в третьей зоне.
Смягчаются требования к показателям защиты монтажа, если установка предполагается в нише стены, и она будет защищать устройство от брызг жидкости.
Как выбрать розетку для санузла
Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.
Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.
Таблица, с помощью которой можно подобрать розетку по подходящим параметрам. Примеры удачного выбора – устройства с маркировкой IP55 или IP65 (+)
Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.
Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.
В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться
Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.
Какие лучше всего выбрать розетки для ванной комнаты
Существует большое количество видов и типов розеток для ванной. Их группируют в классы.
Встраиваемая
По типу монтажа выделяют встраиваемые и накладные изделия
Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру
Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.
Накладная
Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:
- Достаточно лишь определить место размещения розетки.
- Просверлить отверстия и закрепить устройство.
С крышкой накладная
Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность
По этой причине важно выбирать проверенное устройство
Тройная внутренняя
Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.
Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.
Закрытые для шкафа
Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.
С крышкой над раковиной
В первой зоне над раковиной можно ставить электрические приборы с защитой не менее IPx5. В этой зоне устанавливаются водонагревательные элементы обязательно при помощи трехжильного кабеля с заземлением. Установка обычных розеток в этой зоне запрещена, требуются специальные влагозащищенные устройства с крышкой.
Инструкция, как установить розетку с влагозащитой
Зачастую в ванной монтаж розеток осуществляют накладным способом, поскольку он наиболее прост. Необходимо разобрать блок розетки, и на стене разметить места под подготовку отверстий. Контроль вертикальности отверстий необходимо выполнять строительным уровнем.
Дрелью или перфоратором подготовьте необходимые отверстия. Используйте соответствующую оснастку, исходя из материала стен и отделки. Закрепите на стене корпус розетки с помощью дюбелей.
Умные GSM розетки: устройство, принцип действия и обзор самых современных приборов. 150 фото лучших моделей
Расположение розеток на кухне — планирование схемы расположения, правила и частые ошибки при размещении кухонных розеток. 135 фото идей удобного размещения
Как установить блок розеток в стене — инструкции по планированию и монтажу нескольких розеток. Схемы, фото и видео
количество розеток на кабеле 3х2,5
Про последовательное соединение. Ничего на ум, кроме как спаять несколько лампочек на 12 В последовательно, чтобы набрать в сумме Так в «Юном технике» рассказывали про елочную гирлянду своими руками. Короче, лампочек надо штук 19, можно брать автомобильные.
Только паять надо аккуратно, чтобы не расплавить цоколь и не испортить лампочку. Одна перегорит — вся цепь разомкнется, светить не будет. Ответьте, правильное ли у меня понятие про последовательное и параллельное соединение, или я в чем-то не прав? Возможно, среди профессионалов-электриков понятия в чём-то другие? Да это может быть любое количество электроточек на линии.
Что такое правильная электрика?
Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.
Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).
Все вопросы по расположению всех точек электрики, в том числе освещения должны быть решены задолго до начала капитального ремонта или строительства.
Как правильно установить розетку в ванной комнате
Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.
Расположение розеток в ванной комнате
Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.
И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.
Зоны в ванной комнате согласно ГОСТ Р 50571.11-96
Итак:
- Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
- Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
- Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
- Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
- Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.
Технические условия для подключения электроприборов в ванной комнате
Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.
Итак:
Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.
На фото представлены розетки открытого типа исполнения
- Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
- Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
- Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.
Автомат УЗО на 30мА
Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом
При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.
Прокладка линии в ванную комнату
Мокрые стены и полы в помещениях с повышенной влажностью, создают среду, которая хорошо проводит электрический ток. Поэтому прокладку проводов в ванную комнату следует выполнять по определенным правилам:
- Провода укладываются скрытым способом, под отделкой в гофрированной трубе.
- Внутри помещения запрещена установка распределительных коробок, различных скруток и соединений. Провода укладываются цельными кусками и протягиваются от коробки, установленной снаружи.
- Определение, сколько розеток потребно – чаще всего, не более 2-3 штук.
- Для стиральной машины-автомата и водонагревателя должна быть предусмотрена отдельная розетка в ванной. Монтаж выключателя осуществляется за пределами помещения.
- Каждая группа приборов или выделенная линия оборудуется автоматическим выключателем.
- Линии проводки следует провести строго по вертикали и горизонтали, на какой высоте требуется в конкретных местах. Сами провода должны быть с медными жилами сечением не менее 2,5 мм2, заключенными в тройную изоляцию. Не допускаются к использованию провода, бывшие в употреблении, с большим количеством изгибов или с поврежденной изоляцией.
Старую проводку, установленную очень давно и ни разу не менявшуюся, рекомендуется заменить. Это позволит в процессе эксплуатации избежать таких неисправностей как перегрев, замыкания, искрение, возгорание, сопровождающихся постоянными срабатываниями автоматического выключателя. Нередко приходится решать задачу, как перенести розетку.
После разметки линий, провода и кабели укладываются на свои места. Прокладка может быть выполнена в пустотах между стеной и декоративным покрытием с использованием гофрированных рукавов. Во втором варианте провода укладываются непосредственно в стенах, для чего в них заранее по разметке делаются штробы. После укладки провода фиксируются с помощью скоб, а затем штробы замазываются раствором строительного гипса.
Далее в местах установки розеток монтируются подрозетники, закрепляемые алебастром. В них заводятся провода с тремя жилами, из которых две – фаза и ноль, а одна – заземление.
Выбираем розетку
Большинство моделей, предназначенных для установки в ванных и других помещениях с повышенной влажностью, внешне ничем не отличаются от обычных розеток
При подборе устройства необходимо акцентировать внимание на нескольких важных параметрах:. Степень влаго- и пылезащиты
Указывается на корпусе розетки либо на упаковке и состоит из литерного кода IP и цифровой маркировки. Первая цифра устанавливает степень защиты от попадания внутрь грязи, пыли и иных мелких частиц, вторая – указывает на уровень влагозащиты
Степень влаго- и пылезащиты. Указывается на корпусе розетки либо на упаковке и состоит из литерного кода IP и цифровой маркировки. Первая цифра устанавливает степень защиты от попадания внутрь грязи, пыли и иных мелких частиц, вторая – указывает на уровень влагозащиты.
Герметичность. Корпус розетки с цифровой маркировкой 6-8 полностью водонепроницаем. Многие модели также оснащены крышкой со встроенной жесткой пружиной, не допускающей случайного открывания. Чтобы подключить электроприбор к сети, нужно с небольшим усилием приподнять крышку, освободив отверстия, и вставить вилку.
Отсутствие дефектов и брака. Пред покупкой розетку необходимо тщательно осмотреть на предмет наличия трещин, сколов. Клеммы должны располагаться ровно, без смещения, крышка плотно прижиматься к корпусу и открываться с некоторым усилием.
Требования к электропроводке
Согласно требований нормативных документов по электробезопасности (ПУЗ – правила устройства электроустановок), ванные комнаты относятся к категории помещений с повышенной опасностью. Розетки в них устанавливать вообще запрещено, но для бытовых помещений сделано исключение при соблюдении определенных требований. Одно из требований гласит, что проводка в ванной комнате должна выполняться только скрытым способом, чтобы исключить прямое попадание воды.
Розетка для стиральной машины в ванной комнате
Сечение проводов должно быть рассчитано на потребляемый стиральной машиной ток с некоторым запасом.
Поскольку в паспортных данных значение тока обычно не указывается, рассчитать его можно самостоятельно, зная мощность устройства по простой формуле:
I=P/U,
где P – паспортная мощность стиральной машины;
U- напряжение питания сети.
К примеру, если мощность стиральной машины составляет 2.2 кВт, то потребляемый ток будет равен 10 А.
Это довольно существенное значение. Слишком тонкий провод будет перегреваться вплоть до расплавления изоляции и перегорания.
Множество источников приводи объемные таблицы для определения допустимого сечения провода, но большая часть информации в них излишня. С достаточной точностью можно считать сечение провода из расчета 2 кВт мощности на 1 мм2 медного провода. Таким образом для подключения стиральной машины с мощностью до 5 кВт достаточно взять медный провод сечением 2.5 мм2 или алюминиевый сечением 4 мм2. Если дополнительно в ванной установлен бойлер или другая мощная нагрузка, то сечение надо брать больше, опять-таки, исходя из суммарной потребляемой мощности.
Наилучшим вариантом считается прокладка отдельного кабеля для розетки стиральной машины. Если выбран такой вариант, то для работы следует брать только медный провод, поскольку алюминиевый нужен с большей площадью сечения. Такой кабель довольно грубый, жесткий, с ним тяжело работать. А самое главное, его прочность намного меньше медного, который, даже будучи многожильным, очень трудно повредить, даже не имея особого опыта в монтажных работах.
Обратите внимание! В примерах и рекомендациях говорится о сечении провода, а не его диаметре! Определить сечение, зная диаметр, можно по известной школьной формуле. Для многожильных проводов общее сечение составляет сумму сечений всех элементарных жил. Для монтажа проводки нужно использовать трехжильный электрический кабель
Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления
Для монтажа проводки нужно использовать трехжильный электрический кабель. Расцветка жил может быть различной, но одна из них обязательно будет желтой с зеленой продольной полосой. Это жила заземления.
Виды розеток по уровню влагозащищенности
Даже если розетка расположена в нужной зоне и по всем правилам, на нее все равно могут попадать брызги воды или воздействовать конденсат, который неизбежно будет возникать в ванной комнате. Исходя из этого, необходимо подбирать влагозащищенные розетки для ванной, токопроводящие части которых защищены от попадания воды на достаточном уровне.
розетки IP54
На любой розетке производитель обязан наносить маркировку стандарта IP-XY, в которой вместо XY будут проставлены цифры от 0 до 8. Первая из цифр показывает защищенность механизма от попадания в него различных предметов, а вторая показывает уровень его защиты от влаги:
- 0 – Контакты ничем не защищены – даже от случайных брызг.
- 1 – На контакты не попадут брызги, летящие сверху.
- 2 – Защита от моросящего дождя, когда уклон брызг не превышает 15°
- 3 – Устройство может выдерживать сильный дождь с уклоном брызг до 60°
- 4 – Контакты защищены от брызг со всех направлений.
- 5 – Такой прибор можно поливать со шланга.
- 6 – Защита для приборов, которые могут попасть под волну.
- 7 – Защита от кратковременного погружения на глубину до одного метра.
- 8 – Полностью водонепроницаемое устройство.
Для ванной комнаты нужны розетки и другие электроприборы с классом защиты IP-x4 и выше.
На каком расстоянии устанавливают в комнате
Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.
Евростандарт установки
Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:
- выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
- монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).
При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.
Советские стандарты
Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:
- вилку можно вставить в электроразъем, не нагибаясь;
- маленькие дети не достают до разъема, поскольку он установлен на высоте;
- такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).
Минимальная высота от пола
Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов.
В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.
На какой высоте устанавливаются штепсельные розетки
В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.
Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.
Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:
- розетки размещают не ближе полуметра к газопроводу;
- на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.
Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.
Грамотное расположение выключателей подразумевает установку на стене на расстоянии до одного метра со стороны, где расположена дверная ручка или под потолочной зоной со шнуром.
После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.
Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.
Размещение электроустановок связано с разновидностью помещения:
- в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
- в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.
Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.
Количество
Если говорить о количестве розеток в ванной, а точнее о существующих ограничениях на этот счет, то вы можете установить их столько, сколько вам требуется, главное соблюдать правила их расположения. Здесь возможно соединение группы розеток в виде модульного подключения.
Сами розетки для ванной необходимо брать хорошего качества. Тут можно выбрать изделия известных западных брендов, хорошо зарекомендовавших себя у нас на рынке и во всем мире. Если платить за имя вы не хотите, но качество вам требуется отличное, то можете выбрать выключатели и розетки одной из лучших российских компаний LK Studio.
В серии электроустановочных изделий этого бренда LK60 имеются варианты розеток с защитными шторками, а также рамки с крышками, предоставляющими защиту IP 44. Именно такие варианты мы и рекомендуем вам применять для душевого помещения.
