Установка смесителя на борт ванны + обзор достоинств и недостатков данного варианта

Что нужно знать, прежде чем браться за монтаж смесителя в ванной?

Практически, все смесители имеют присоединительный размер 1/2 дюйма и расстояние между осями трубок 150 мм плюс-минус 15 мм (см. схему ниже). Эти размеры следует учесть при монтаже трубопровода, и обязательно вымерять данные расстояния у смесителя, купленного заранее.

Если смеситель поворотный, то выбираем место для монтажа смесителя ещё и с учётом поворота:

Высота смесителя от чистового пола 120 см.

Впрочем, место для смесителя над ванной определить можно так: временно ставим ванну на то место, где она должна стоять. После чего проводим ровно по центру ванны линию на стене вертикально вверх, выбираем нужную высоту, как правило, не больше 30 см. Сверлим два отверстия с межцентровым расстоянием 150 мм:

Отверстия нужны, если нужно подвести к смесителю трубы горячей и холодной воды из помещения, находящегося за стеной (перегородкой), такая планировка в большинстве квартир, где стеной разделены ванная и туалет. Обычно стояки находятся в туалете, а в ванную уже оттуда заводятся трубки. Если у вас всё в одном помещении (скажем, старая квартира с совмещённым санузлом или частный дом, где санузел тоже совмещённый по какой-нибудь причине), тогда, скорей всего, сверлить стену насквозь не нужно. Это я намекаю на то, чтобы вы исходили из своей ситуации, а не слепо копировали бы. Но поскольку эта статья только про монтаж смесителя в ванной, то я не стану здесь рассказывать, как смонтировать водопровод из разных труб, а продолжу по теме статьи.

В комплекте со смесителем идут прокладки, втулки-эксцентрики и декоративные чашки:

Монтаж нового смесителя (настенные и напольные модели)

При установке нового прибора действуют так:

осматривают эксцентрики. Это навинченные на трубы втулки, у которых одна часть несколько смещена относительно другой. Они позволяют выставить межосевое расстояние под размеры смесителя (обычно 15 см), ведь придать столь точное положение трубам достаточно сложно. Эксцентрики в хорошем состоянии оставляют на месте, в плохом — меняют. Если смеситель стоял долго, полезно заменить уплотнитель в соединениях «труба – эксцентрик». Он мог обветшать, и тогда частицы материала будут загрязнять воду;
при необходимости проворачивают эксцентрики, выставляя их в нужное положение. Все сделано верно, если расстояние между центрами отверстий эксцентриков точно соответствует межосевому расстоянию для присоединительных патрубков смесителя, а каждый эксцентрик подобен зеркальному отражению второго: при таком условии смеситель располагается горизонтально;
при необходимости зачищают резьбу эксцентриков металлической щеткой;
надевают на эксцентрики декоративные шайбы (настенный смеситель);
наматывают на резьбу эксцентриков уплотнитель. С учетом того, что при навинчивании гайки он распределится дальше по резьбе, на первые витки (начинают намотку с торца) материала укладывают несколько больше;
обматывают гайки нового смесителя изолентой или малярным скотчем, чтобы не поцарапать блестящую поверхность ключом;
вручную навинчивают гайки на эксцентрики, пока это возможно;
дойдя до упора, докручивают гайки разводным ключом, проворачивая их на четверть оборота;
снимают с гаек малярный скотч и проверяют работу смесителя, открыв корневые вентили.

Если в соединениях имеются протечки, их подтягивают или перепаковывают, предварительно отключив воду.

Задачи, достоинства и недостатки каскадных смесителей

У смесителей каскадного и врезного типа есть свои определенные эксплуатационные задачи. Задача таких смесителей заключается в том, чтобы создавать мощный и ровный водяной поток для быстрого, но аккуратного наполнения ванны. Следовательно, для таких задач конструкция смесителя должна быть очень надежной и прочной. В достоинства каскадных врезных смесителей можно отнести то, что они обладают адаптированной конструкцией,

эстетика — первое преимущество каскадного смесителя

долговечностью, высоким качеством материала из которого изготавливаются, отвечают всем технологическим стандартам нынешнего времени.

Конечно, следует обратить внимание на то, что вышеуказанные достоинства каскадных врезных смесителей будут видны лишь при грамотном монтаже, основанном на постепенном и поэтапном порядке действий. Что все модели данного типа смесителей были разработаны не только из-за технической потребности улучшения. Отчасти причиной является стремительная популярность смесителей данного типа шла нога в ногу с популяризацией дизайнерского видения современной ванной комнаты, а также желания людей иметь у себя дома свой собственный грациозный водопад, который наполняет их ванну

Отчасти причиной является стремительная популярность смесителей данного типа шла нога в ногу с популяризацией дизайнерского видения современной ванной комнаты, а также желания людей иметь у себя дома свой собственный грациозный водопад, который наполняет их ванну

Что все модели данного типа смесителей были разработаны не только из-за технической потребности улучшения. Отчасти причиной является стремительная популярность смесителей данного типа шла нога в ногу с популяризацией дизайнерского видения современной ванной комнаты, а также желания людей иметь у себя дома свой собственный грациозный водопад, который наполняет их ванну.

Изначальные и самые основные преимущества такого вида смесителей уже были приведены выше, однако не стоит забывать о том, что специфика конструкции каскадного и врезного смесителя заключается в том, что с её помощью была устранена ранее всех нервирующая проблемы связанная с маскировкой и прятаньем таких технических элементов, как шланги и трубы. Таким образом, местонахождения ванны со стороны смотрится монолитно, эстетически красиво и взор не отвлекают вышеуказанные элементы системы водоснабжения и слива.

Кроме того, в классической модели монтажа смесителя, кран ванны имеет вдобавок прикрепленный душевой шланг, который обычно цепляется на

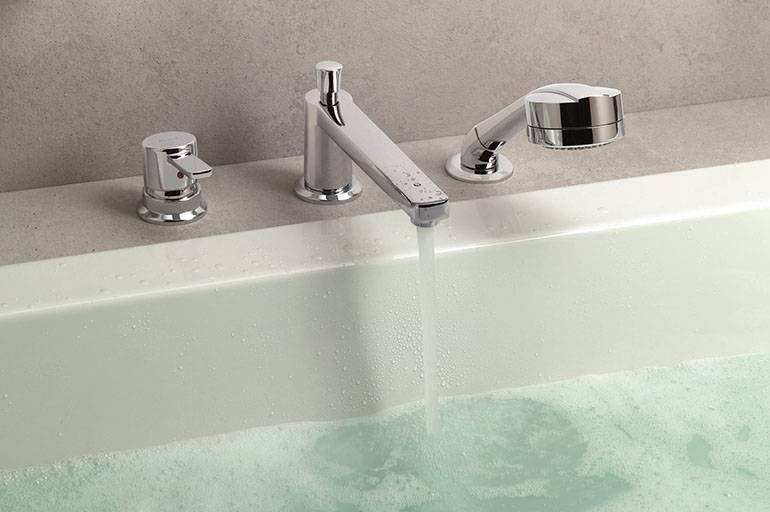

ванна с врезным смесителем

держатель над ванной, что придает ванной комнате некий образ беспорядка. В противовес обычному смесителю, схема каскадного и врезного в ванную смесителя позволяет такой шланг для душа спрятать за счет пространства под ванной. А, в случае необходимости шланг от душа будет свободно вытаскивать через отверстие в ванной.

Но, не смотря на все достоинства, всё же врезные каскадные смесители на борт ванны имеют и свои некоторые недостатки. Эти недостатки связаны с отверстием для шланга. Проблема в том, что когда шланг душа вытаскивается сквозь отверстие в ванной и вытягивается из его маскирующего пространства под ней, во время ненадобности душа, в определенных местах шланг подвергается трению и серьезным изгибам. Из-за этого он, попросту перетирается, что влечет за собой его выход из рабочего состояния в ближайшее время.

Следователь, его срок эксплуатации значительно снижается. К примеру, душевой шланг, который установлен на настенном смесителе имеет срок эксплуатации от одного года до нескольких лет как показывает практика, в большинстве случаев такие шланги «отживают» весь срок до максимума. В тоже время, срок эксплуатации такого же душевого шланга, но который прикреплен к каскадному и врезаемому смесителю имеет срок эксплуатации от полугода до одного года. Таким образом, менять шланги для душа придется значительно чаще.

Технологические условия установки

В большинстве квартир в ванной комнате имеется разветвленная сантехническая сеть. В ней располагают:

системы водоснабжений. Подача горячей и холодной воды производится посредством «центральных» труб, которые идут из соседней квартиры на этаж ниже и «уходят» в соседнюю;
водомеры (счетчики потребляемого кубометра воды). Часто в ванной устанавливают, как минимум, один счетчик который контролирует расход холодной воды;
разводка. Система разветвлений труб, которая обеспечивает подачу в кухню, туалет и ванну;
внутренняя разводка. Разветвление труб, которое позволяет производить распределение подачи воды на смесители умывальника, ванны и на водоснабжение.

Ванна со смесителем на борту позволит своим размером скрыть большую часть этого «богатого» водного хозяйства. Также рекомендуется во время полной реконструкции системы и монтажа врезного смесителя обратиться к профессиональному мастеру. Он правильно определит положения труб и счетчиков.

Процесс установки

Разберемся, как установить смеситель в ванной? Сначала потребуется вкрутить эксцентрики. Между центрами входных фитингов оставляют расстояние в 150 мм. При выполнении монтажа с погрешностью потребуется поставить переходные эксцентрики. На резьбовое соединение наматывают уплотнитель, вкручивают в фитинги.

Далее производят крепление корпуса крана, при этом необходимо контролировать горизонтальность. Чтобы место соединения с водяной магистралью было скрытым, применяют декоративные чашки. При подключении смесителя в ванной обязательно вставляют уплотнительные резинки, предотвращающие протекание воды. Затем можно приступать к окончательному монтажу корпуса крана, который сводится к подкручиванию гаек, что обеспечивает надежность соединения.

Установка смесителя с уплотнителями

После того, как будет выполнена установка смесителя в ванну, потребуется проверить правильность монтажа, для чего подается холодная и горячая вода. Если наблюдается течь, то гайки нужно подтянуть еще, но главное не переусердствовать. Следующим крепится гусак. Через него будет идти вода. Его крепят снизу на установленный корпус смесителя при помощи резьбового соединения гайкой.

Сверху производят фиксацию шланга и лейки. Крепление шланга для душа к смесителю выполняется стандартной гайкой. Чтобы собрать его с лейкой, используется конусообразное соединение. При сборке не забываем установить уплотнительное кольцо. Далее выбирают место, где будет крепиться держатель лейки на стене, и сверлят отверстия. Для фиксации используют шурупы. Это был завершающий этап по монтажу смесителя.

Как установить смеситель на бортик?

Помимо описанного выше, возможна установка смесителя на ванну либо раковину. Производится это, как правило, на борт указанных сантехнических приборов. Монтаж может выполняться такими видами труб, как:

Металлическая. Обеспечивает соединение высокого качества. Монтаж возможен в стену либо бетон. Установка отличается своей трудоемкостью и сложностью.
Термостойкая металлопластиковая. Используется для надежного соединения, но применяется достаточно редко.
Гибкий шланг. Относится к простому и недорогому варианту для соединения водопроводной магистрали со смесителем. Соединение характеризуется надежностью и гибкостью. Но такой шланг не следует помещать в бетон либо стену из-за сравнительно быстрого выхода из строя.

Смеситель на бортике раковины

Как установить смеситель на раковину или ванну? Сначала потребуется выяснить и определить длину подводящих труб. Для этого кран временно необходимо прикрепить к раковине или на ванну. После выполняют замер расстояния между входными отверстиями смесителя, к которым будет подводиться вода, при этом учитывают углы и изгибы. В основном для подвода используют гибкий шланг. Нужно избегать натянутого состояния, но и слишком большая длина ни к чему

Внимание следует обратить не только на размеры, но и на качество исполнения деталей

Далее устанавливать прибор нужно в следующей последовательности:

Монтируются на свое место резиновые уплотнители, к крану гайками крепятся подводящие шланги.
В специальную выемку в корпусе смесителя укладывается резиновый вкладыш для уплотнения.
Подводящие шланги пропускают в отверстие на чаше, укладывается прокладка между чашей и смесителем. После прибор монтируют на место.
Производится фиксация устройства при помощи болта и гайки. Нужно следить за тем, чтобы установка была прочной. Далее затягивают гайки, но прилагаемые усилия следует контролировать, чтобы не перетянуть.

Установка смесителя на борт ванны

Последующие действия аналогичны монтажу устройства на стену. Установка крана в ванную не является сложной процедурой. Главное придерживаться описанных выше рекомендаций. Также, перед тем как собирать смеситель, нужно ознакомиться с прилагаемой инструкцией к прибору. Это позволит избежать непредвиденных ситуаций и порчи изделия.

Определение высоты в зависимости от типа установки

Варианты установки:

на борт ванны или раковины;
на напольной или душевой стойке;
на стене;
монтаж в стену.

Последний вариант встречается реже всего — тогда из стены виден только носик и переключатели. С первыми двумя способами связана узкая возможность выбора. Некоторые компании вообще не производят технику с отверстиями под смеситель. В каждом из четырех случаев место крепления определяют заранее — на этапе проектирования коммуникаций. Поэтому нюансы по поводу типа и конфигурации смесителя, размеров и формы сантехники учитывают в самом начале работ.

Если смеситель будет на душевой стойке, то высоту размещения согласовывают с полом или дном ванны (если она есть). В случае установки на монтажные отверстия на бортах остаются варианты относительно длины трубы и, соответственно, уровня над полом. Некоторые напольные конструкции тоже оставляют возможность выбрать высоту. Размещать настенные модели нужно с учетом расстояния от бортов и пола.

На борт чаши

На кухне такой метод установки является основным. На борту ванны кран монтируют гораздо реже. Такая установка возможна в первую очередь, если отверстия предусмотрены в заводском варианте. Причина малой распространенности подобного решения заключается в элементарном неудобстве во время мытья. Однако можно установить высокий каскадный смеситель широкого типа (опять же, если такая конфигурация предусмотрена изначально) или кран с диском. Высота установки соответствует уровню борта ванны и находится в пределах 50—57 см.

На кромке ванны или раковины для кухни/ванной монтаж производят скрытым способом — применяют гибкие шланги. Выход к ним скрывают трубой или декоративной заслонкой, чтобы не портить внешний вид помещения. Если высота крепления или трубы находится на уровне 65—85 см, вывод располагается чуть ниже стандартной высоты. Промежуток между ним и смесителем не должен превышать длину соединительного шланга.

На стойке

Стойка — напольная или настенная конструкция для установки смесителя, иногда душевой сетки. Многие зарубежные производители изготовляют напольные варианты. Высота установки в таком случае фиксирована и зависит от параметров основы. Существуют общие инструкции насчет монтажа стоек со съемной и стационарной лейкой, т. н. тропическим душем. При стандартной высоте смесителя (примерно 100 см от пола) верхняя стационарная лейка должна располагаться на высоте в 200 см.

Примерно на том же уровне находится идеальная высота для держателя. Конец носика в идеале опускается на 14 см ниже места крепления смесителя на стойке. Расстояние между смесителем и полом увеличивают до 120 см от днища чаши, если настенная стойка эксплуатируется над ванной. По стандарту высота напольного смесителя составляет 78 см от пола до корпуса и 83 см до носика.

На стене

Монтаж смесителя на стене над ванной осуществляют на высоте 80 см от пола — это требование регулирующих актов. Специалисты рекомендуют увеличивать показатель до 85 см. При этом норма рассчитана на взрослого человека среднего роста. Если ванна предназначается только для детей, то показатель можно существенно уменьшать. Размещение над раковиной подразумевает 25-сантиметровый минимальный запас от верхнего края.

Норма действует в РФ, а вот европейские требования предусматривают расстояние от 30 см от верха умывальника. Расчет высоты размещения от пола или поддона производят суммированием фиксированного показателя в 85 см и высоты подставок (700—110 мм). Смеситель монтируют без затрагивания швов между плитками и бордюров. В противном случае шероховатое покрытие помешает плотной фиксации отражателей. Все зависит от высоты выкладки — преимущественно находится на расстоянии 0,9—1 метра от пола.

Особенности конструкции врезного смесителя

Для установки на бортик ванны чаще всего производители предлагают так называемые модульные модели, хотя существует и вариант в виде моноблока. Перед началом монтажа следует внимательно изучить конструкцию своего смесителя, а также рекомендации изготовителя по его установке и дальнейшей эксплуатации.

Элементы врезного смесителя модульного типа можно устанавливать по отдельности, но управляются они из общего центра, что повышает уровень комфорта

Моноблочные модели обычно поставляются в собранном виде, а вот модульные устройства состоят из нескольких элементов.

Прежде всего, это кран – центральная часть смесителя, на корпусе которой имеется три выхода:

для горячей воды;
для холодной воды;
для излива.

Отдельно имеется место для подключения душевой лейки. Эти входы имеют стандартные размеры, поэтому покупатель может сам решать, где именно будут расположены излив и душевая лейка. Соединение с трубами горячей и холодной воды выполняется с помощью специальных полудюймовых эксцентриков.

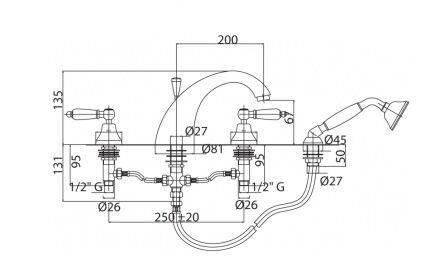

Эта схема позволяет составить представление об особенностях монтажа врезного смесителя на борт акриловой ванны, а также о необходимых расходных материалах

Качественные врезные смесители известных брендов обладают способностью переносить довольно серьезные гидроудары. Во многих моделях расположенная отдельно лейка душа управляется рычажком, установленным на корпусе излива. Такая конструкция автоматически переключает подачу воды с душа снова на излив, когда лейку возвращают на место.

Процесс установки на бортик

Аксессуар можно разместить на раковине или ванной. Сначала необходимо определиться с видом трубы, при помощи которой будет осуществляться монтаж:

Пластиковая термоустойчивая применяется для надежного скрепления, но ее применяют редко.
Металлический тип гарантирует скрепление высокого качества. Установить трубу можно в стену или бетонную поверхность. Монтаж отличителен сложностью и трудоемкостью.
Гибкий шланг можно отнести к бюджетному и простому способу для подсоединения водопровода с сантехникой. Такое крепление прочно крепит приборы, отличается гибкостью. Шланг нельзя располагать в бетоне или стене из-за относительно быстрой поломки.

Определение длины труб

Прежде чем монтировать прибор, необходимо рассчитать длину подводящих труб. Кран на время крепят на раковину или ванну. Затем измеряют расстояние между входными отверстиями сантехники, к которым будет течь вода. Обязательно учитывают углы, изгибы. В основном, берут гибкий шланг. Нельзя позволять натягиваться трубе, но и большая длина не нужна.

Монтаж резиновых уплотнителей

Прокладку устанавливают на свое место, к крану подсоединяют шланги. В корпусе прибора имеется специальная выемка, куда укладывают резиновый вкладыш, чтобы создать уплотнение.

Подводящие шланги помещают в отверстие на мойке, между чашей и смесителем кладут прокладку. Затем устройство устанавливают на место.

Подсоединение труб водопровода

Гибкие шланги помогут подсоединить водоснабжение. На резьбу переходников накручивают ФУМ-ленту, которая обеспечит плотное прилегание деталей. Ее располагают против часовой стрелки, чтобы лента не заворачивалась при входе переходника в резьбу. Отрезают ленточку, деталь закручивают по часовой стрелке до упора.

Как отрегулировать высоту

Необходимо выбрать месторасположение крана. Обычно монтаж проводится к участку вывода горячей или холодной воды. Но при помощи гибких шлангов его можно немного переместить. Далее примеряют прибор по высоте. Для ванной располагают на расстоянии 200 мм от пола.

Фиксация устройства

Прибор фиксируют при помощи болта и гайки. Нужно проверять, чтобы крепление было прочным

Далее закручивают гайки, но осторожно, иначе можно перетянуть
