Установка вентилятора для вытяжки в ванной комнате своими руками

Выбор вентилятора для ванной

Условно все вентиляторы делятся на две группы:

• осевые
• канальные.

Канальные предназначены для монтажа в вентиляцию помещений площадью свыше 15 кв.м. Для многоквартирных домов, такие большие ванные комнаты – редкое явление. Зато это приспособление идеально подойдет для санитарной комнаты в частном доме или коттедже. Его установка не составит труда, если следовать инструкции.

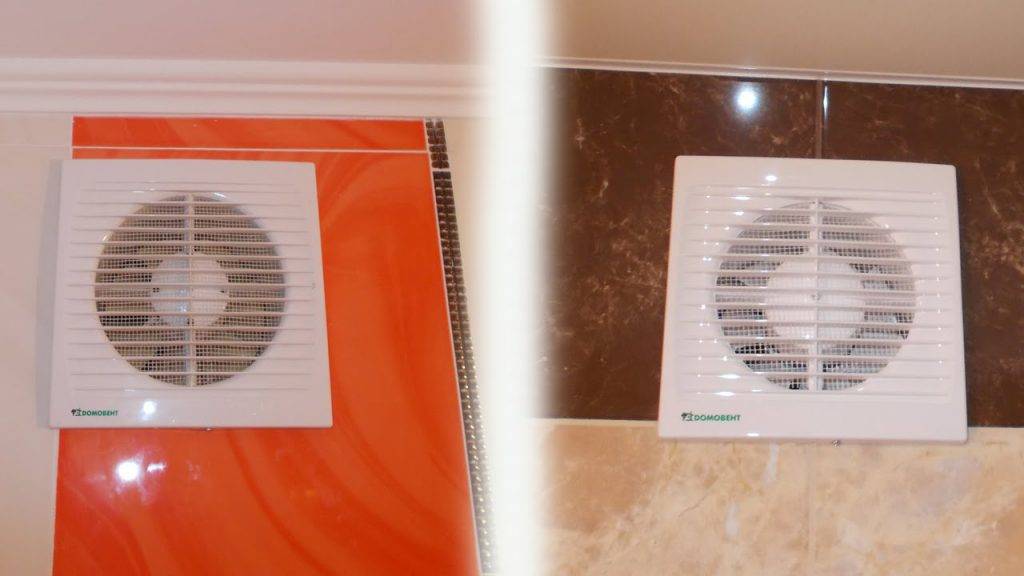

Традиционный для большинства городских квартир вентилятор имеет такой вид

Для ванных комнат многоквартирных домов, отличным решением улучшения работоспособности вентиляции, станет осевой вентилятор. Специализированные магазины и строительные супермаркеты представляют множество моделей с различными дополнительными функциями. Однако, лучше всего выбирать данное устройство, руководствуясь рекомендациями специалистов.

Основные критерии выбора оборудования

Производители предлагают просто огромный ассортимент вентиляторов для вытяжных систем. Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.

Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:

Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.

Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.

Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.

Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44

В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.

Уровень шума
Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.

Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.

Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка

Типы конструкции вентиляторов

Достаточно часто в ванных комнатах осуществляют монтаж специального оборудования. Это делается для того, чтобы ускорить процесс смены воздушных масс в комнате. Обустраивают принудительную вентиляцию в ванной комнате и туалете при помощи вентиляторов, которые могут быть следующих типов:

• В принципе эксплуатации – общие или особого применения.
• По монтажу – стандартные, устанавливаемые на крыше, монтируемые внутрь воздуховода (канальные), рассчитанные на несколько зон (многозначные).
• В зависимости от соединения крыльчатки и двигателя – с прямым соединением, передачей при помощи клиновидного ремня, бесступенчатым вариантом.

Популярные модели бесшумных вентиляторов предназначены для установки в ванных комнатах.

Виды вентиляции в туалете и ванной комнате

Все вентиляционные системы санузлов классифицируют по трем типам. Поэтому прежде чем приступить к обустройству вентилирования, стоит выяснить каких видов оно может быть, и какой лучше всего подходит.

Естественная

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

• во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
• если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
• обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
• желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.

вентиляции в частном

Принудительная или искусственная

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

• если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
• если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
• для проверки нужно разжечь спичку и поднести к вентиляции;
• если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
• если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

• вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
• приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
• смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

Виды вентиляции

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

• канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
• бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Полезные советы от специалистов

Мы собрали несколько рекомендаций, которые помогут во время работы над установкой вытяжки. Если монтаж проводится в частном доме, то вывод воздуха должен производиться наружу, а не под кровлю.

Под дверью в ванную должна быть щель для притока воздуха. Если её не будет, то эффект от работы вентилятора будет сведён к нулю.

Подключать вентилятор непосредственно в шахту для естественной вентиляции строго запрещается. Для работы потолочной модели нужно проложить отдельный воздуховод.

Обязательно проверьте исправность воздуховода и вентилятора перед подключением и подсоединением к сети. Запрещено подключать вентилятор к неисправному воздуховоду

Прибор стоит устанавливать напротив двери и на максимальном расстоянии от нагревающихся приборов. Это позволит вентилятору работать наиболее эффективно и не перегреваться.

Чтобы снизить шум от вентилятора и создать дополнительную герметизацию, между основанием вытяжки и потолком следует уложить слой силиконового герметика.

Как видно, монтаж потолочного вентилятора не требует больших усилий

Очень важно выполнить его без ошибок, а для этого нужно обладать определёнными навыками и знаниями. Качественная установка станет залогом чистого и свежего воздуха в вашей ванной комнате, а также продлит срок жизни мебели и технике

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

• пластиковые круглого или прямоугольного сечения;
• жесткие или мягкие из гофрированного металла;
• металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

• Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
• Установить таймер, который будет автоматически по расписанию подавать питание.

Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.

Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

• На плитке под корпус необходимо сделать отверстие. Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель или болгаркой вырезать соответствующего размера дыру.
• Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
• Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
• В плитке делаем надрез, куда пропустим провод электропитания.
• Вставляем дюбеля.
• Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
• Устанавливаем на место, закручиваем болты.
• Подключаем провода.
• Проверяем работоспособность и устанавливаем решетку.

Требования к вентиляции в ванной

О том, какой должна быть эффективная, практичная и надежная система воздухообмена сказано в ряде отечественных подзаконных актов:

• ГОСТ 30494-2011, где описано, то каким должен быть микроклимат в помещениях;
• СП 60.13330.2012, где изложены требования и правила, указывающие на то, что должна представлять собой вентиляция.

Кроме того, об воздухообмене сказано в СП 55.13330.2016 и СП 54.13330.2016, но они ссылаются на Свод правил указанный выше.

В перечисленных подзаконных актах сказано о том, что воздухообмен необходим для поддержания качества воздуха на необходимом уровне.

Таковым он будет являться, если содержание вредных веществ не превышает умеренных значений. К примеру, когда количество углекислоты в каждом кубическом метре не больше 400 см³. Средним считается показатель 400-600 см³, не комфортным, но допустимым – 600-1000 см³, а свыше 1000 см³ – это весьма низкое качество воздуха.

Согласно законодательству параметры микроклимата в ванной комнате должны соответствовать нормативным требованиям. А для этого в помещении должна быть устроена эффективная система воздухообмена

В тоже время при организации воздухообмена в жилых и служебных помещениях, включая ванную комнату, следует помнить, что он должен способствовать созданию комфортных условий для проживания.

В для этого на необходимом уровне должна поддерживаться:

• температура воздуха;
• скорость движения воздуха в помещениях;
• влажность воздуха;
• результирующая температура и ее локальная асимметрия.

Все эти показатели комплексно характеризуют воздействие на человека перечисленных выше показателей, а также теплового излучения. То есть температура в ванной должна составлять 24-26 °С, что является оптимальным значением. И гарантированно не опускаться ниже 18 °С, так как указанное значение считается минимально приемлемым. При этом результирующая температура должна находиться в пределах 23-27 °С, а разрешенные значения ее асимметрии находятся между 17 °С и 26 °С.

Следствием неправильно организованной вентиляции ванной являются различные негативные процессы. К примеру, появление плесени, грибка на различных поверхностях

Относительная влажность в ванных не регулируется, но обычно там устанавливаются вытяжки, предназначенные для отвода за пределы здания воздуха из всего частного дома, квартиры. Что влияет на характеристики жилых помещений. Поэтому необходимо учитывать, что влажность в комнатах, где находятся люди, должна быть в пределах 30-45% (летом), а зимой может достигать 60%.

В любом из указанных случаев скорость перемещения воздуха (оптимальная) не должна превышать 0,15 м/с. Приемлемое значение указанного параметра — 0,2 м/с.

При этом значительные перепады указанных выше значений недопустимы. К примеру, условия проживания могут считаться оптимальными, если температура колеблется в пределах 2 °С, а приемлемыми – при резких изменениях, которые не превышают 3 °С.

Температурные характеристики также должны быть схожими по всей высоте помещения. Так, если различия превышают 2 °С, то условия жизни оптимальными назвать нельзя.

На фото изображен грибок, спорами которого придется дышать, если система вентиляции является неэффективной. И это будет только одним из негативных факторов. Так как вредные вещества выделяет в воздух практически все, что используется при строительстве и отделке жилья: строительные материалы, мебель, ковры, плитка и другие отделочные материалы

А поддержание всех перечисленных выше характеристик без организации эффективной системы воздухообмена – процедура невозможная.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

1. Сравнивают диаметр вытяжного прибора с размером проёма в стене.
2. Узкий вход в вентиляционное отверстие расширяют перфоратором.
3. В широкий вход вставляется труба из пластика или гофра.
4. Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Для наиболее продуктивной работы вентиляции нужно выбрать мощную установку и подобрать место для монтажа. Вытяжка предназначена для отвода тёплого влажного воздуха, вытяжку монтируют в верхней части стены напротив входной двери. Для обеспечения доступа свежего воздуха в комнату в нижнюю часть двери встраивают решётку или оставляют щель под дверью, что позволяют свежему воздуху поступать в комнату из квартиры. Запрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности, так как это служит причиной короткого замыкания. По этой же причине устройство располагают под потолком. Для уменьшения шума устанавливают силиконовую прокладку между устройством и стеной. Электровытяжку не устанавливают в туалете над дверью, чтобы не снизить воздушный поток. СоветВентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Диагностика состояния вентиляционного канала

Перед установкой вентиляции внимательно изучают состояние и устройство вентиляционной выработки. Для этого проверяют тягу — сначала при открытом окне и дверях, затем плотно закрыв источники подачи свежего воздуха. К вентиляционной шахте прислоняют бумажный лист, зажжённую спичку, зажигалку. Язык пламени, смещённый в сторону вентканала, прилипший листок бумаги к отверстию свидетельствуют о наличии тяги. Для улучшения тяги проверяют вентиляционную шахту на наличие мусора, оставшегося после ремонта. Устранение препятствия значительно улучшит работу всей вытяжной системы.

Как подключить: выбор схемы

Рассматривая типовую квартиру в новострое, становится понятным, что стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной. Исключение составляет частный дом, где в туалете есть окно. Часто при организации принудительной вентиляции нужно узнать продолжительность периода работы системы вытяжки. Обычно вентилятор подсоединяют к выключателю света, активируя устройство на время нахождения человека в санузле. Но этого недостаточно для проветривания помещения. Следующий способ заключается в подсоединении устройства к независимому выключателю. Но посетитель часто забывает о такой мелочи, как необходимость отключить или включить прибор. Поэтому необходим монтаж вентилятора с измерителем влажности. Устройства работают автономно, удаляют лишнюю влагу из помещения, не требуют при этом участия человека.

Как установить вентилятор?

Приступая к установке вентиляционной системы, ознакамливаются с инструкцией к прибору. В ней содержится пошаговое руководство по монтажу, что упрощает работу. При отсутствии инструкции производителя или перевода на родной язык действия выполняют в следующей очерёдности:

1. снимают наружную крышку;
2. места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
3. вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
4. корпус плотно прижимают для схватывания клея;
5. для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
6. крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
7. завершающий этап — укладка провода, подсоединение вентилятора к электросети.
