Газовая рампа для баллонов: устройство + пример изготовления своими руками

Схема установки

1. Емкость с газом (баллон)
2. Мультиклапан
3. Топливный трубопровод высокого давления
4. Заправочное выносное приспособление
5. Клапан для газа
6. Редуктор-испаритель
7. Дозатор топливной смеси
8. Клапан для бензина
9. Топливный переключатель

По схеме подачи топлива ГБ оборудование условно подразделяется на поколения. Например, рассмотрим ранние системы, проанализируем их рабочий алгоритм. Пропанобутановая смесь в сжиженном состоянии, содержащаяся под определенным давлением в специализированной емкости, подается в трубопровод повышенного давления через специальный мультиклапан, фиксирующий расход топлива. С помощью этого клапана и выносного заправочного приспособления производится заправка. Далее сжиженный газ по трубопроводу проходит через газовый клапан, дополнительно оснащенный фильтрующим элементом, где осуществляется его очистка от различных примесей, смолистых соединений. Этот механизм системы при выключенном зажигании, переключении рабочего режима двигателя на автобензин перекрывает подачу газовой смеси.

Далее по трубопроводу чистый газ перемещается на редуктор, где его давление уменьшается до атмосферного. В результате этой процедуры газовая смесь начинает интенсивно испаряться. В коллекторе работающего мотора образуется разряжение, что предоставляет возможность газовой смеси пройти по рукаву пониженного давления. Дальше газ направляется через дозатор в топливный смеситель, который размещен между дросселем, воздушным фильтром. На карбюраторных моторах может использоваться газовый штуцер.

Нужный вид топлива для работы двигателя включается топливным переключателем из автомобильного салона, который размещен на панели. При включении режима «газ» переключатель активизирует открытие газового клапана, одновременно перекрывается бензиновый клапан. При переключении рабочего режима автомобильного двигателя на бензин, соответственно перекрывается газовый клапан. Благодаря предусмотренной для переключателя подсветке всегда можно посмотреть, на каком топливе работает мотор.

Газовый редукторов для газового баллона, цена и виды

Попробуем выбрать редуктор для газовых баллонов, из тех популярных видов, что пользуются наибольшим спросом среди потребителей. Заглянем на рынок газовых приборов и уточним, какая цена на газовый редуктор для баллона сложилась на конец 2017 года.

Бытовой газовый редуктор РДСГ  для стабилизации пропана

Лидирующие позиции на рынке, да и у потребителя на даче, занимает устройство РДСГ-1-1,2 «Лягушка» с резьбовым креплением. Не уступает по популярности редуктор РДСГ-2 «Балтика» с оснащением безрезьбового соединения. Оба лидера представляют простейшую конструкцию. Следствием чего, могут предложить минимально низкую стоимость.
Паспортные характеристики:
— входное давление от 0,7 до 15,7 Bar;
— выходное давление лежит в диапазоне регулировки от 30 до 32 mBar;
— вес устройства 310 г.;
— допустимая эксплуатация в диапазоне от -30 до +45 ±3 °C ;
— характеристика пропускной способности газа — 1,2 м3/час.
Купить редуктор рдсг 2-1.2 Балтика или рдсг 1-1.2 Лягушка можно до 350 рублей.

	Давление на входе	Давление на выходе	пропускная способность газа м3/час	Масса гр.	Цена руб.
Редуктор М714	0 – 20 Bar	30 mBar	0,5	250	до 500
Редуктор N240	20 – 60 Bar	18 mBar	0,5	400	до 2000
Редуктор БПО-5	2,5 МПа	0,3 МПа	5	700	до 1000
Редуктор БКО-25	20 МПа	0,8 МПа	25	1200	до 1200
Редуктор БКО-50	20 МПа	1,25 МПа	50	1450	до 1500
Редуктор БВО-80	20 МПа	1,25 МПа	80	2100	до 1700
Редуктор РКЗ-250	20 МПа	1,6 МПа	250	6700	до 17 000
Редуктор РКЗ-500	20 МПа	1,6 МПа	500	8300	до 23 000

Остается добавить, что газовый редуктор не является универсальным прибором. Каждая модель может работать только на одном определенном газовом топливе. Перед покупкой тщательно проверяйте документы и паспортные данные. У каждого редуктора есть свое назначение и одни из них рассчитаны на пропан, другие на метан , третьи на аргон и так далее. Взаимозаменяемости у них нет, так что будьте внимательны.

Соблюдение несложных правил техники безопасности сохранит вам имущество, здоровье и обеспечит устойчивую подачу газа из баллона к вашему прибору. В силу невысокой цены, на приборы бытового назначения, советуем вам отдавать предпочтение проверенным изготовителям, с репутацией надежного поставщика.

Не подключайте свое устройство “напрямую” результаты такого подключения скорее всего окажутся для вас неожиданной проблемой. С повышенным вниманием обращайтесь с баллонами внутри которых сжатый газ (закачивают его под под давлением 250 бар). Цена за «Лягушку» совсем не дорогая, чтобы на этом можно было сэкономить

Гораздо благоразумнее ей обзавестись, чем потом тратить деньги на устранение последствий катастрофы.

Предлагаем видео обзор устройства:

Стабилизация давления

Стабилизирующий модуль нужен для того, чтобы снижать данный показатель газообразного топлива и удерживать выходное давление на одном уровне. Причем независимо от того, с какой силой горючее поступает из баллонов и на сколько производительно он используется.

Процесс снижения давления и его выравнивания осуществляется устройством с мембраной.

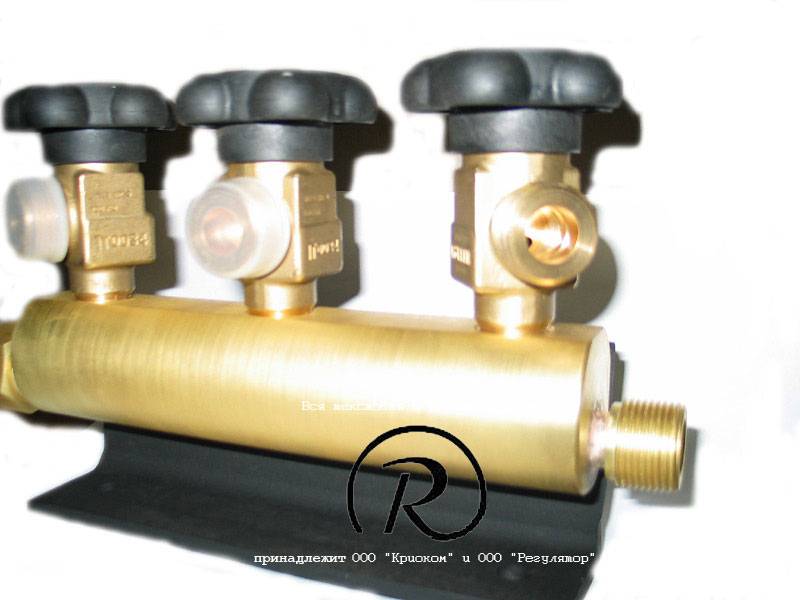

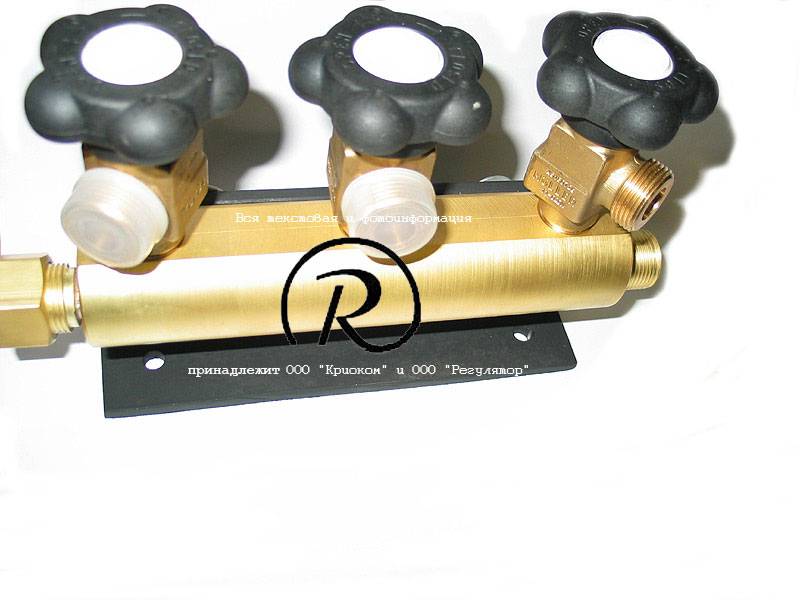

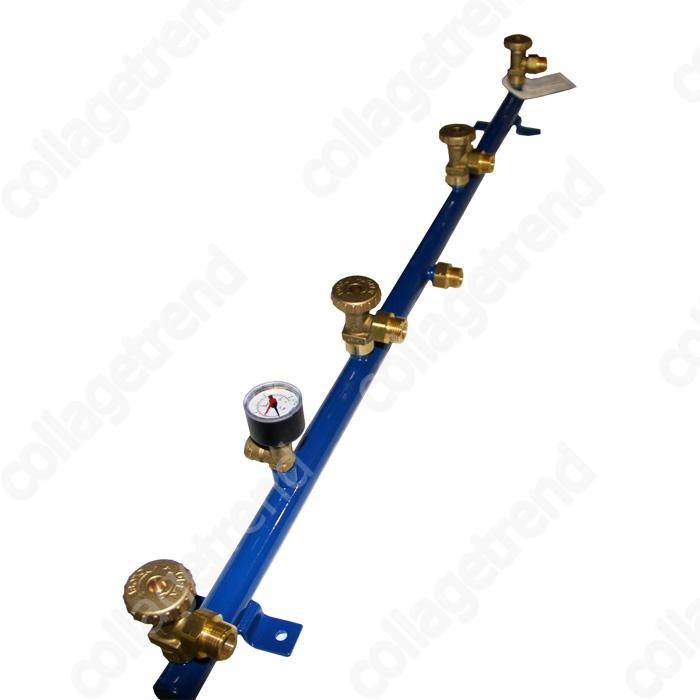

Рампа для установки газовых баллонов включает в себя подобные устройства для использования в системах, в которых данный показатель не превышает 500 мбар.

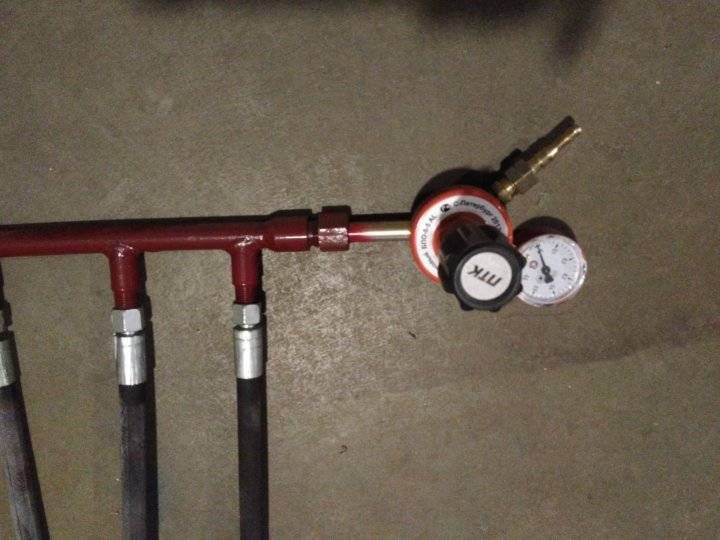

Если давление выше, то применяется редуктор, который дополняют запорные, сбросные клапаны и измерительные приборы, по чьим оператор может отслеживать изменения данного показателя для осуществления контроля над ним.

Есть некоторые нормы, определяющие, каким должно быть давление на входе в стабилизатор, и каким на выходе из него. Эти нормы зависят от того, насколько мощная пружина установлена в модуле, и какая его производительность.

Редуктор и предохранительные модули могут понадобиться в тех случаях, когда давление газа из баллонов превышает максимум, на который рассчитано потребляющее устройство.

Схема подключения к котлу

Баллоны подключаются к системе через специальный редуктор, который преобразует газ из жидкого состояния в газообразное для дальнейшей подачи на котел.

Газовые баллоны с отдельными редукторами

Обратите внимание! Расход газа через редуктор должен составлять 1,8-2,0 м. куб/час, обычный газовый редуктор с расходом 0,8 м. куб/час для этой системы не подходит

куб/час для этой системы не подходит.

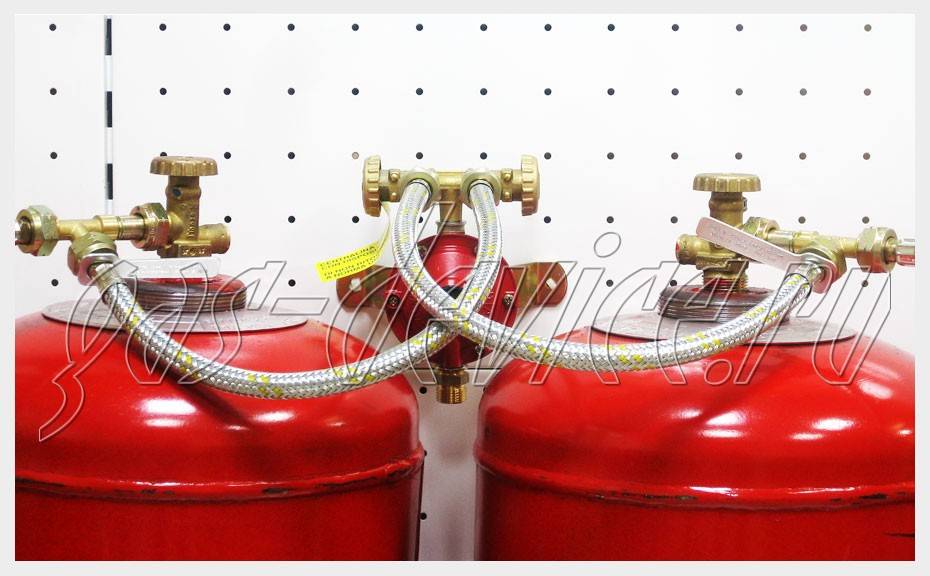

При подключении баллонов к котлу используется два варианта: один общий редуктор для всех баллонов или для каждого – отдельный редуктор. Последний вариант более безопасный, но и более затратный.

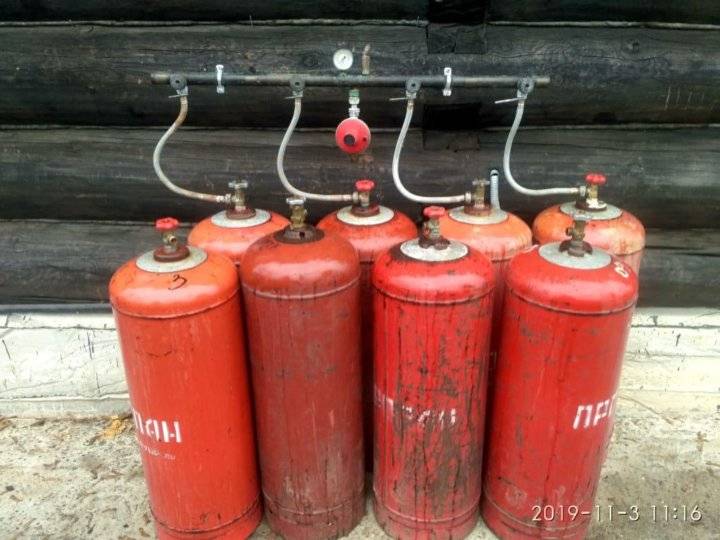

К газовому котлу может быть подключено сразу несколько баллонов, что позволяет увеличить время между их заправками. Для этого используется рампа – двухплечевой коллектор, распределяющий емкости баллонов на две группы, основную и резервную.

Сначала газ выбирается из баллонов основной группы, а когда он заканчивается, рампа выполняет автоматическое переключение котла на резервную группу. Момент переключения сопровождается сигналом. После подключения к рампе уже заправленных баллонов, котел автоматически переходит на работу от основной группы.

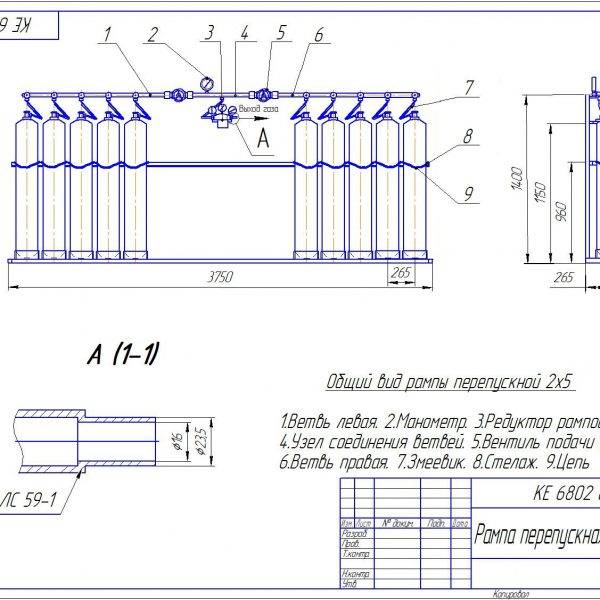

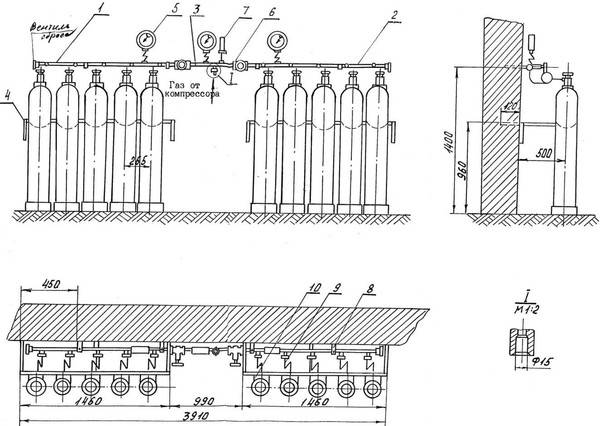

Схема подключения баллонов к рампе

Обратите внимание! Газовые баллоны устанавливают на расстоянии минимум 2 м от котла, но оптимальный вариант их размещения – в отдельно стоящем нежилом помещении или утепленном газовом шкафу с северной стороны дома. Недопустимо попадание на газовые баллоны прямых солнечных лучей. Недопустимо попадание на газовые баллоны прямых солнечных лучей

Недопустимо попадание на газовые баллоны прямых солнечных лучей.

Толщина стенки металлических труб газопровода должна быть не менее 2 мм. В местах прохода через стены труба помещается в специальный футляр и запенивается. Котел подсоединяется к газопроводу с помощью гибкой подводки, а для редуктора используется резинотканевый рукав (дюритовый шланг).

Разновидности моделей

Рампы различаются по двум признакам: способу регулировки и количеству баллонов, которые можно подключать одним элементом. С точки зрения контроля подачи можно выделить одно- и двухступенчатую арматуру. В первом случае газовая рампа регулируется одним клапаном на входе и не предусматривает глубокой предварительной очистки с точной корректировкой давления. Двухступенчатый контроль подачи газа допускает наличие небольшого технологического контура, на котором можно установить и фильтры с мембранами очистки, и несколько метрологических приборов, главным из которых будет манометр (фиксирует показатели давления).

Что касается количества баллонов, которые можно одновременно подключать к рампе, то их может быть от 1 до 6. Наиболее распространены модели на 2, 3 и 4 источника. Они отличаются не только по числу выходных контуров, но и по размерам. Например, стандартная газовая рампа на 4 баллона имеет длину порядка 100 см, а двухконтурные версии – не более 50 см. Причем диаметр резьбы для подключения на выходе остается одинаковым. Сохраняется и возможность объединения нескольких групп баллонов путем соединения отдельных рамп с помощью газовых тройников и шлангов.

Редуктор обратного типа

Редуктора такого типа имеют противоположный принцип действия от описанного выше.

Сжиженный газ подается в камеру высокого давления и, накопившись, не позволяет клапану открыться. После поворота ручки, обеспечивающей поступление газа к потребителю, накручивающийся винт начинает давить на нажимную пружинку. В свою очередь, она сжимается и давит на мембрану, которая приоткрывает клапан, увеличивая щель. Через этот зазор газ попадает в камеру низкого давления.

Это приводит к увеличению давления не только в камере, но и в баллоне, и в шланге. Под этим воздействием с помощью пружины мембрана распрямляется, давление возрастает и передаточный диск, опускаясь, ослабляет обратную пружину. Та, в свою очередь, стремится возвратить клапан на место и закрыть зазор, ограничив поступление газа и снизив давление. С этого момента процесс начинается сначала.

В целом принцип работы газового редуктора для баллона с регулятором напоминает поплавковую камеру.

Примеры изготовления

Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.

Вот некоторые примеры самоделок.

Металлическая с плотно закрывающейся каменкой

Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.

Для компактной парилки

Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.

Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.

Простая каменка

Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.

Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.

С кирпичной кладкой

В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.

Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.

Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.

Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.

Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.

Что представляет собой жиклер (форсунка)

Практически все газовые плиты оборудованы таким образом, что способны работать как на природном газе, так и на пропане (от заменяемого баллона). При этом следует учесть, что при переходе на сжиженный газ требуется не только замена жиклеров, но и установка редуктора, который отвечает за выравнивание давления поступающего топлива.

Редуктор стабилизирует давление баллонного газа, обеспечивая нормальную работу плиты. Он автоматически поддерживает необходимые для функционирования оборудования параметры давления и предотвращает обратный ток среды

Форсунка (жиклер) представляет собой болт, в головке которого предусмотрено отверстие для подачи газ на конфорку. После поступления в конфорку газ смешивается с воздухом, и производится поджиг газо-воздушной смеси.

Форсунка обеспечивает поступление газа в конфорку в нужном объеме и при соответствующем давлении. Ее размер определяет объем газа, требующийся для нормального процесса горения

В зависимости от используемого топлива форсунки бывают двух видов: для поставки голубого горючего из магистрального трубопровода и для подачи газа из газгольдера либо баллона.

Жиклеры (форсунки) для природного газа в сравнении с жиклерами для сжиженного топлива, характеризуются:

• Укороченным телом болта;
• Меньшим количеством витков резьбы;
• Увеличенным диаметром отверстия.

В случае, когда наблюдается некорректная работа плиты, то лучше всего заменить не один жиклер, а сразу весь комплект целиком, а при переходе на баллонный газ – это вообще является необходимостью.

Зачем и почему требуется менять жиклер

Жиклеры для различных типов газа в значительной меры разнятся, поэтому при изменении типа газо-воздушной смеси замена форсунок просто необходима

Если обратить внимание на диаметр отверстия, то станет очевидным, что они не одинаковы. При  этом диаметр отверстия зависит не только от типа используемого газа, но и от размера самой конфорки. Через время после замены могут появиться негативные факторы, свидетельствующие о неправильной работе плиты

Не спешите сразу менять жиклер, может быть удастся ограничиться его прочисткой

Через время после замены могут появиться негативные факторы, свидетельствующие о неправильной работе плиты. Не спешите сразу менять жиклер, может быть удастся ограничиться его прочисткой

Каждая из конфорок газовой плиты отличается мощностью и размером, поэтому для стабильной работы оборудуется отдельной форсункой.

Диаметр выходного отверстия каждого жиклера рассчитывается на определенный объем газа, поставляемого из магистрали или газового резервуара

Чем мощнее конфорка, тем больший объем газа ей требуется для работы, поэтому и диаметр форсунки требуется больший.

Выбор жиклера для баллонного газа

Как уже упоминалось, жиклер под пропан имеет укороченное тело и меньший диаметр выходного отверстия. Не рекомендуется самостоятельно пытаться самостоятельно уменьшать отверстие, так как здесь важны даже доли миллиметров. На глаз можно только улучшить работу плиты, но не добиться ее идеальной эксплуатации.

Важно понимать, что стандартных жиклеров попросту не существует. Они предназначаются для каждой конкретной модели. Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане

Некоторые модели и вовсе производятся именно под баллонный газ

Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане. Некоторые модели и вовсе производятся именно под баллонный газ.

Набор форсунок для конкретной модели можно приобрести в специализированном магазине газового оборудования или непосредственно у представителя официального поставщика

Меры предосторожности

Бытовой газ весьма опасен. Основные угрозы, которые несет пропан, это:

Памятка о бытовом газе

• Пожароопасность.
• Непригодность для дыхания.
• Взрывоопасность при достижении предельной концентрации пропана в воздухе, а также при резком росте температуры в закрытом объеме.
• Во время утечки газа резко понижается температура, возможно обморожение.

Для сохранения жизни и здоровья людей, и их имущества следует принимать меры предосторожности:

Правила пользования газом

• Исключить соседство с открытым пламенем и источниками тепла.
• Исключить присутствие в рабочей зоне других возгораемых материалов.
• Исключить присутствие нитратов и перхлоратов рядом с газовым оборудованием ввиду их химической активности.
• Не применять редуктор для пропанового баллона, при наличии повреждений или утечки.

Как работает газовый редуктор

Редуктор прямого действия

Мембрана, отвечающая за регулирование давления, под действием пружины начинает смещать клапан от поверхности седла. Давление снижается ввиду незначительного прохода и достигает безопасного, пригодного для эксплуатации.

Далее распрямившаяся пружина позволяет клапану открыть доступ к поступлению нового объема газа из баллона, и процесс регулирования повторяется. На нерегулируемых редукторах усилие пружины настраивается на заводе-изготовителе, являясь регулятором давления.

Редуктор обратного действия

Здесь принцип несколько иной. Поступающий газ от источника прижимает клапан к седлу, препятствуя его выходу. В конструкции заложен винт, при помощи которого регулируется усилие сжимания пружины.

Сжимая пружину винтом (регулятором), предохранительная мембрана изгибается, пропуская некоторое количество газа. Опорный диск приводит в действие обратную пружину после чего клапан поднимается, освобождая путь топливу.

Рабочая камера имеет такое же давление, как и в баллоне. Мембрана под действием пружины переходит в исходное состояние, и опорный диск перемещается книзу, при этом давя на обратную пружину. Вследствие чего клапан придавливается к седлу корпуса.

Стоит сказать, что многие отмечают большую популярность редукторов обратного действия. Они более безопасны при эксплуатации.

Газовые баллоны зимой

Если газовые баллоны находятся снаружи дома, то зимой при отрицательных температурах давление сжиженного газа снижается, и котел может просто отключиться. Чтобы этого не случилось, баллоны устанавливают в специальном шкафу с хорошей вентиляцией, утепленном негорючими материалами. Также для этой цели подойдут отдельно стоящие нежилые строения с минимальным обогревом. При пользовании баллонами следует соблюдать меры безопасности:

Специальный шкафчик для установки баллонов

• Запрещается отогревать емкости с газом с помощью открытого огня;
• Рядом с баллонами не должны находиться подвал или погреб, так как сжиженный газ при утечке опускается вниз, не имеет запаха и способен накапливаться до взрывоопасной концентрации;
• Желательно установить датчик утечки газа;
• Складирование полных емкостей допускается на расстоянии от 10 м до жилого помещения;
• Хранение пустых баллонов в доме запрещено;
• Один раз в 4 года необходимо проверять баллоны на целостность и герметичность.

Редуктор прямого действия.

В случае с редуктором прямого действия газ, который попадает в камеру высокого давления, не закрывает, а, наоборот, открывает клапан. Он же, в свою очередь, прижимается к запорной пружине. Мембрана редуктора тут выполняет роль «хранителя» баланса между двумя силами: она необходима для отведения клапана от пружины и открытия доступа газу в камеру низкого давления.

На практике большей популярности добились именно редукторы, работающие по обратному принципу. Так как эти устройства зарекомендовали себя как более надежные и простые в использовании. Редукторы обратного действия можно встретить на многих газовых баллонах.

Газовый редуктор в системе газоснабжения выполняет важную стабилизирующую функцию. За счет него переменное и высокое давление сглаживается до более-менее постоянного, что обеспечивает тем самым нормальную и безопасную работу оборудования.

Применяются редукторы практически везде, где речь идет о газовом оборудовании, будь то устройства, работающие на горючих (метане, водороде и др.) или инертных (азот, гелий и проч.) газах. Типичным бытовым примером является редуктор для газового баллона, известный также как «лягушка».

Он знаком практически всем владельцам индивидуальных (автономных) источников, вынужденных приобретать таковые из-за удаленности от магистралей и отсутствия по этой причине подключения к централизованному газоснабжению. должен оставаться под давлением порядка 15 бар, в то время как для устройств-потребителей нормальным является от 10 до 36 мбар.

Если через редуктор пропан предварительно не пропустить, то результаты прямого подключения могут оказаться для вас полной неожиданностью.
Тем более это относится к баллонам со сжатым газом (напр., метаном, находящимся под давлением 250 бар). «Лягушка» стоит недорого, и проще обзавестись ей, чем потом потратиться на устранение последствий катастрофы.

Автомобилисты, оснастившие свои машины экономичным газобаллонным оборудованием, также знакомы с данным устройством. Сжиженный (или сжатый) газ в таких системах тоже предварительно направляется в редуктор пропан-бутановой смеси (или метановый), а уж затем поступает в карбюратор или инжектор.

Газовый редуктор находит применение и в промышленности. В местах перехода от крупных магистралей к локальным сетям требуется значительное снижение давления. Здесь используются мощные и габаритные изделия. Другим примером могут служить редукторы для газгольдеров, задействованных в снабжении промышленных объектов или людских поселений.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

1. уголок
2. проф-труба
3. листовой металл 2 мм
4. огнеупорный кирпич
5. газовая горелка
6. баллон с газом (ПРОПАН)

Инструменты

1. сварочный инвертор
2. дрель
3. УШМ (болгарка)
4. линейка и маркер
5. молоток
6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол.

Сгибаем.

Получилось основание для укладки огнеупорного кирпича.

Нижнюю часть завариваем листовым металлом 2 мм.

Выкладываем огнеупорный кирпич.

Привариваем ножки из про-трубы.

Затем необходимо сделать отверстие в основании под установку сопла газовой горелки.

Сверлим отверстия в кирпиче.

Так же нужно прожечь отверстие в металле.

Устанавливаем горелку.

Затем навариваем уголки по углам и делаем стенки с крышей.

Верхнюю часть гона следует покрыть металлом 2 мм.

Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна.

Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож.

Спасибо за внимание. Tweet

Tweet

18 Поделились

Переходим к изготовлению распределительной коллектора своими руками

Чтобы правильно изготовить коллектор своими руками, необходимо на стадии проектирования вашей системы определить точное количество контуров отопления. Необходимо определить котлы, бойлеры косвенного нагрева, которые будут смонтированы сразу и котлы, которые будут смонтированы в перспективе. Так же это могут быть системы солнечных коллекторов, тепловые насосы и так далее.

После оборудования определяем количество контуров отопления – это могут быть системы радиаторного отопления, теплых полов, конвекторов, теплых стен и так далее.

После точного определения мы будем иметь точное количество контуров (контур это пара подключения на коллектор, состоящая из двух труб подачи и обратки). Мы так же будем иметь точные модели оборудования и контуров отопления с размерами подключения труб.

Так же необходимо определиться с дополнительным оборудованием — это расширительные баки, автоматические клапаны подпитки, краны слива и заполнения системы, манометры, термометры и группы безопасности.

Теперь считаем количество контуров, определяем направление откуда эти контуры придут на коллектор, то есть сверху, снизу или сбоку. Из практики, в торцы коллектора обычно врезаются твердотопливные котлы и бойлеры косвенного нагрева. Настенные электро и газовые котлы обычно врезаются сверху и так же в торец, если в них свои циркуляционные насосы и есть необходимость подключения через гидрострелку.

Контуры отопления при этом врезаются вверх или вниз коллектора, так как коллектор обычно расположен в подвале или на первом этаже.

Всегда ли оправдано применение рампы?

По умолчанию в бытовых условиях практикуется создание прямых схем подключения труб климатического оборудования к газовым баллонам. Этот вариант хорош тем, что избавляет от выполнения ответственных монтажных работ с многоуровневыми подключениями, экономит ресурсы и, как ни странно, повышает безопасность эксплуатации оборудования, так как используется минимальное количество соединений. Но если нужно организовать разветвленную сеть снабжения, то прямое соединение будет неэффективным. К примеру, газовая рампа для горелки, обеспечиваемой топливом от баллона, может стать лишним технологическим компонентом. Но группа горелок или введение в сеть нескольких источников снабжения топливом непременно потребуют использование коллекторной распределяющей установки

Применение рампы в таких случаях важно не только как средство технической оптимизации, но и как инструмент удобного контроля нескольких газопроводных линий

Заключение

Использование качественной арматуры для обеспечения работы газового оборудования делает систему отопления безопаснее и производительнее. Эту задачу можно решить всего за 5-7 тыс. руб. Примерно в эту сумму оценивается средняя по характеристикам газовая рампа. Своими руками изготовить простой аналог данного аксессуара для газопровода можно за меньшие деньги, но с применением специального инструмента. Причем не стоит рассматривать интеграцию рампы как нечто избыточное для домашнего инжиниринга. Рядовая бойлерная установка, работающая на газовых смесях, потребует соединения с баллоном в случае отсутствия магистрального снабжения. Кроме отопительного оборудования, подобные средства подключения применяются и к инструментам, примером чему может служить тот же сварочный автомат.
