Кинетический ветрогенератор: устройство, принцип работы, применение

Изготовление ветряка своими руками

Основные работы, которые предстоит сделать, это — изготовление и установка вращающегося ротора. Прежде всего следует выбрать тип конструкции и ее размеры. Определиться в этом поможет знание требуемой мощности устройства и производственные возможности.

Большинство узлов (если не все целиком) придется изготовить самостоятельно, поэтому на выбор повлияет, какие познания имеются у создателя конструкции, с какими приборами и устройствами он знаком наилучшим образом. Обычно сначала делается пробный ветряк, с помощью которого проверяется работоспособность и уточняются параметры сооружения, после чего приступают к изготовлению рабочего ветрогенератора.

Состояние, перспективы и новые направления в развитии ветроэнергетики

Как видно из рис. 43, 44 в мире ветроэнергетика находится в состоянии постоянного роста. Суммарная установленная мощность ветроэнергетики в 2016 г. составила 487 ГВт. Наибольшая динамика роста наблюдается в Китае (+23 %). В первые 5 стран по развитию ветроэнергетики входят Китай, США, Германия, Индия и Испания. Учитывая размеры стран, наибольшие успехи в развитии ветроэнергетики имеет Германия (см. рис. 44).

Рис. 43. Тенденция развития мировой ветроэнергетики

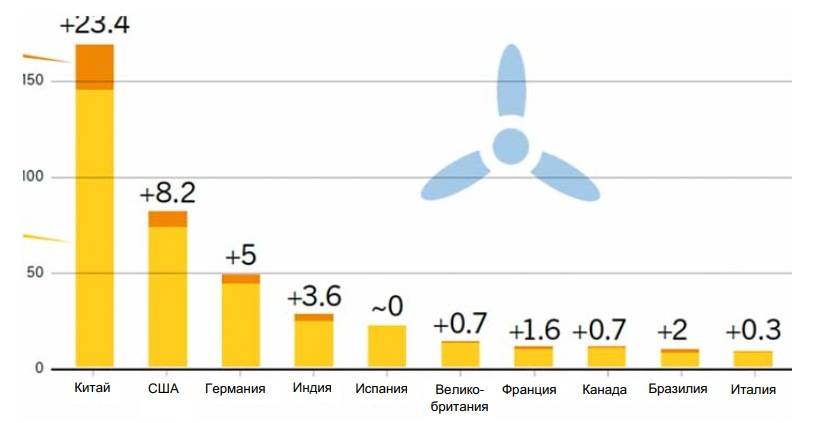

Рис. 44. Первые 10 стран в развитии мировой ветроэнергетики

Ветроэнергетика получает свое развитие и в Республике Беларусь. По сведениям Департамента по энергоэффективности на 01.08.2017 г. в стане действует 78 ВЭУ с общей мощностью 75,9 МВт. Запущен в эксплуатацию первый ветропарк в Новогрудском районе, который включает 6 ВЭУ каждая мощностью 1,5 МВт (рис. 45). В 2017 г. введена в эксплуатацию ВЭУ фирмы Vestas мощностью 3,3 МВт (высота мачты – 120 м.).

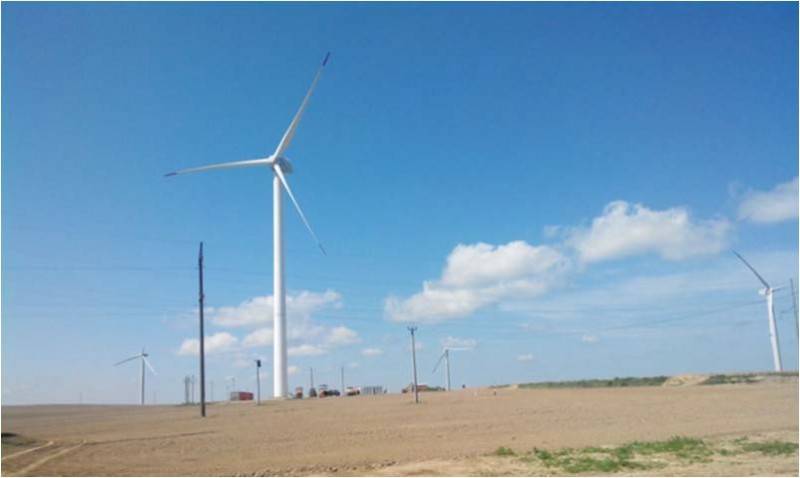

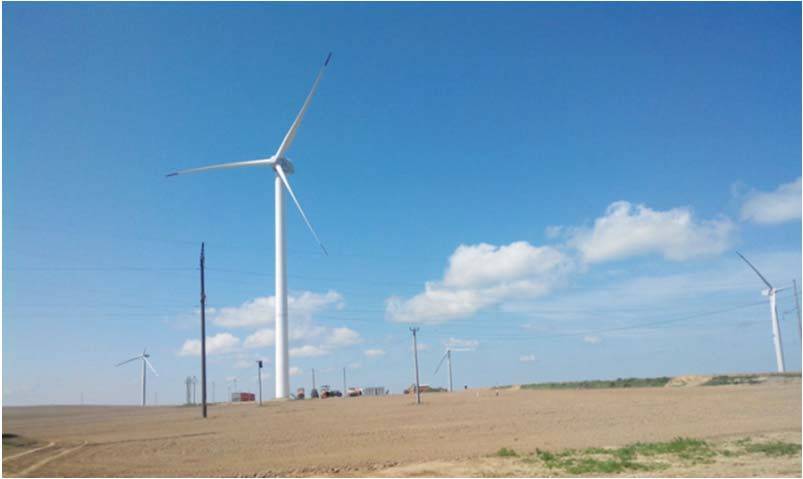

Рис. 45. Общий вид первого в Республике Беларусь ветропарка мощностью 9 МВт

Можно выделить следующие направления и тренды развития ветроэнергетики:

• увеличение установленной мощности ВЭУ (до 10–20 мВт) (рис. 46);
• расширение строительства офшорных ветропарков;
• совершенствование автономных ветроэнергетических систем;
• разработка новых более эффективных ветротурбин;
• снижение стоимости электроэнергии, вырабатываемой ВЭУ (рис. 47).

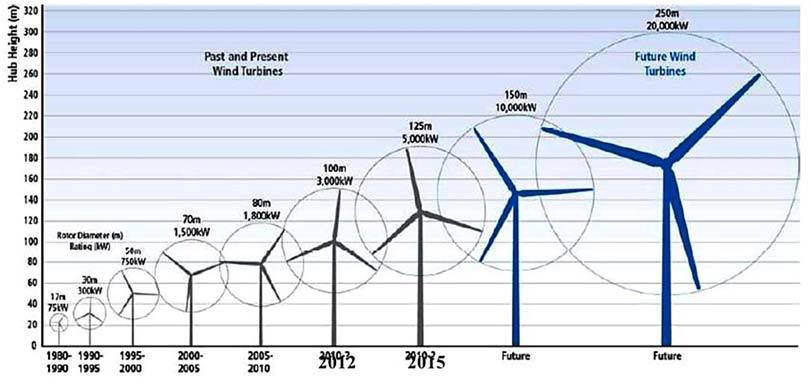

Рис. 46. Тренды в развитии ветроэнергетики

Рис. 47. Тренды в изменении стоимости электроэнергии, вырабатываемой ВЭУ

Новые конструкции ветроустановок. Аэродинамическая турбина AeroGreen (РФ). Основана на использовании турбинных технологий и оригинальной конструкции, обеспечивающей увеличение коэффициента использования воздушного потока в два раза (рис. 48). Конструкция турбин AeroGreen обеспечивает не только хорошую шумоизоляцию, но исключает опасность попадания посторонних предметов, птиц в плоскость вращения, а также обеспечивает возможность работы аэродинамической турбины даже при самых неблагоприятные погодных условиях (снег с дождем, град, шквалистый ветер, ураган и т. п.).

Рис. 48. Общий вид ветротурбин AeroGreen

Ветроколесо AeroGreen, в отличие от ВЭУ трехлопастной схемы вращается не в вертикальной плоскости, а в горизонтальной, т. е. параллельно земле. Воздушные массы, с любой стороны перемещаются по сужающему корпусу ветроустановки вверх вдоль вертикально установленных ребер и направляются через лопатки ветроколеса в зону разряжения верхнего обтекателя. Эти особенности конструкции позволяют получить ускорение воздушного потока и обеспечивают вращение ветроколеса уже при скорости ветра от 1,5 м/с.

Как видно из рис. 49 ветротурбина AeroGreen по сравнению с обычными ВЭУ с вертикальной и горизонтальной осью вращения имеет преимущества по уровню шума, диапазону ветровых скоростей и стоимости киловатт вырабатываемой электроэнергии.

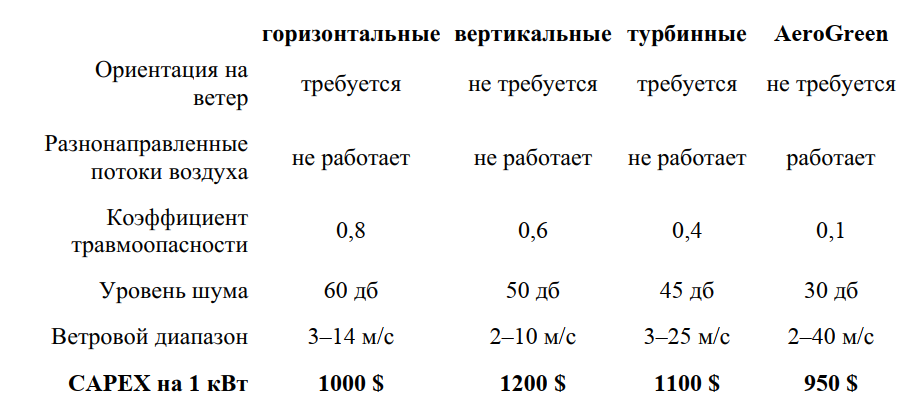

Рис. 49. Сравнительные характеристики ветротурбин

Перспективным направлением в дальнейшем развитии ветроэнергетики является перепрофилирование выводимых из разработки шахт, рудников и других подземных предприятий в ветроэнергетические станции. Согласно проекту (Украина), в горных выработках закрытых шахт будет размещаться каскад ветроэнергетических установок (турбинные ветрогенераторы). Их будет приводить в действие естественная тяга воздуха, возникающая из-за разности температур, на земной поверхности и в подземных тоннелях.

Просмотров:
235

Особенности устройства ветрогенератора

Данное оборудование имеет лопасти, которые приводятся в движение вследствие воздействия силы ветра. Данное вращение запускает турбину, которая также начинает вращаться. В турбине начинает генерироваться энергия, мощность которой определяется силой ветра. С ростом ветровой энергии увеличивается и механическая, вырабатываемая турбиной.

Устройство ветрогенератора может отличаться наличием или отсутствием мультипликатора на роторе. Если он предусмотрен, энергия от турбины передается ему. Назначением мультипликатора является ускорение вращения оси. Установки без этого оборудования являются более эффективными, поскольку в них не происходит генерации дополнительной энергии (для ускорения вращения оси), а значит, и ее растраты. Такому оборудованию вполне достаточно ветровой энергии для полноценного функционирования.

Принцип работы ветряной электростанции позволил получать электроэнергию альтернативным способом и обеспечить автономность каждого объекта. Мощность данного оборудования полностью определяется размерами его лопастей. Чем больше их площадь, тем выше мощность можно получить, используя принцип работы ветроустановки.

Расчет мощности ветряного оборудования производится на основе кубической зависимости скорости ветряного потока. Кубическая зависимость означает, что если ветровой поток скорости, условно 6 м/сек, обеспечивает мощность установки 100 Вт, то увеличение потока до 12 м/сек приведет к возрастанию мощности в восемь раз – до 800 Вт.

Если турбина характеризуется небольшими размерами, для получения высокой мощности будет необходим очень сильный ветер. Если же турбина большая, она способна и при незначительной ветровой скорости выдавать необходимую мощность.

Конструкция ветряка полностью определяет его способности вырабатывать определенное количество электроэнергии за единицу времени в зависимости от скорости ветрового потока.

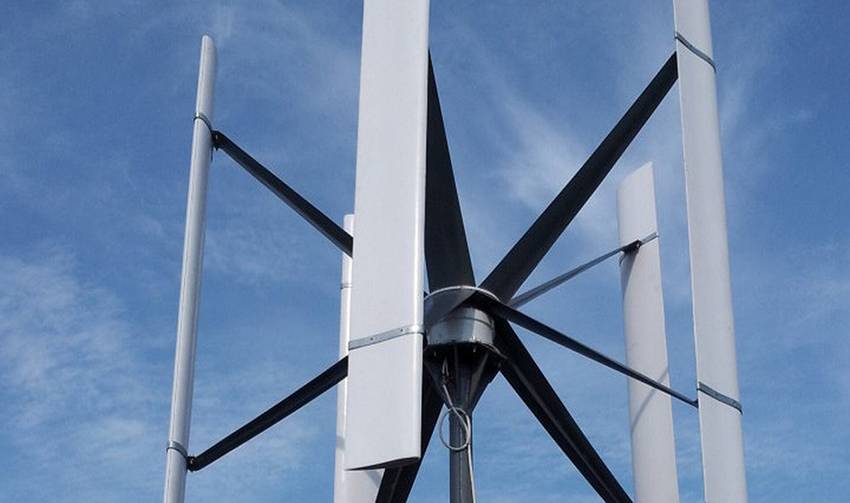

Вертикальные ветряки

Общее устройство вертикальной конструкции состоит из нескольких узлов:

1. Колесо с лопастями, — основной ротор, воспринимающий силу воздушного потока. Назначение – преобразование кинематической энергии ветра в механическую, путём создания крутящего момента на валу.
2. Редуктор, — синхронизирует вращательное движение и создаёт определённую скорость вращения вала генератора.
3. Генератор, — устройство, вырабатывающее электрический ток посредством преобразования крутящего момента в магнитное поле и создания в проводке разности напряжений.
4. Аккумуляторная батарея, — накапливает и выдаёт постоянный ток величиной около 12 Вольт.
5. Инвертор, — устройство, предназначенное для преобразования постоянного тока в переменный со значением 220 Вольт.

На самом деле, электрическая часть более сложная, и включает блок управления, стабилизации, соединения с несколькими потребителями.

Принцип работы

Движущийся с определённой скоростью воздушный поток встречает на своём пути препятствие в виде лопасти ветрогенератора. Ударяясь о поверхность, ветер создаёт на ней давление, под воздействием которого, ротор начинает вращаться и передаёт через редуктор на генератор крутящий момент. Последний начинает вырабатывать электрический ток.

Далее, электроэнергия поступает на контроллер, преобразовывается в постоянный ток и отправляется на подзарядку аккумуляторных батарей. Они, в свою очередь, транслируют поток электричества к потребителю через инвертор. Это устройство, потребляя ток постоянных величин, выдаёт переменное напряжение в 220 Вольт.

Преимущества и недостатки

Достоинства:

1. Малые начальные значения скорости ветра для начала движения ротора ветрогенератора. Для отдельных моделей эти показатели начинаются с 0,3м/сек. Но следует учитывать, что реальная отдача от ветряка начнётся при движении воздушного потока со скоростью не менее 3–5м/сек. Номинальная мощность генератора будет при скоростных показателях, находящихся в диапазоне 10–18 м/сек.
2. Не зависит от направления движения воздушного потока, — конструкция вертикального ветряка способна улавливать ветер под любыми углами атаки ветра.
3. Вертикальный ветрогенератор обладает низким звуковым фоном, — значения, в отличие от горизонтальных конструкций, редко превышают порог в 18–20Дб. Кроме этого, отсутствуют частоты близкие к нижнему порогу, — так называемый инфразвук, который негативно сказывается на здоровье человека. Отсюда следует, что монтаж установок возможен непосредственно рядом с жильём людей.
4. Выработка электромагнитного излучения минимальна и не ощущается окружающими. Конструкция не создаёт опасных и разрушительных вибраций.
5. Вертикальный ветрогенератор не опасен для птиц, в силу того, что он воспринимается ими как единое препятствие, которое надо обогнуть. Для горизонтального устройства, — опасность для пернатых представляют движущиеся лопасти, которые птицы не ассоциируют с препятствием и поэтому сталкиваются с ними.
6. Ветряк на вертикальной оси, благодаря своей конструкции, не требует принудительных механизмов для запуска, — движение ротора начинается при достижении воздушным потоком минимальных значений давления.
7. Работает при любых климатических условиях, может противостоять сильным порывам ветра, вплоть до ураганных значений.
8. Устройство просто в эксплуатации, — несложная система управления и малые текущие расходы, необходимые для поддержания рабочего состояния, делают этот тип ветряка привлекательным для частного использования.

Недостатки:

1. Коэффициент эффективного преобразования ветрового потока у вертикальной конструкции в 2–2,5 раза ниже по сравнению с горизонтальным устройством.
2. Вертикальный ветрогенератор обладает большей материалоёмкостью, нежели конструкции, выполненные по другим схемам.
3. С определённого значения мощности, некоторые конструкции сильно увеличиваются в размерах, что негативно сказывается на планировке полезной площади участка.

Минусы и недостатки

Несмотря на все позитивные качества ВЭС, также имеют места быть негативные стороны. В большинстве случаев, недостатки похожи на пропаганду и носят противоречивый характер. Рассмотрим наиболее тиражируемые во всех ТВ передачах, газетных статьях и интернет ресурсах:

• Первым из недостатков является то, что человек не научился контролировать природные явления, поэтому предугадать, как будет работать генератор в тот или иной день, невозможно
• Ещё одним минусом ветряков есть их аккумуляторы. Они обладают относительной долговечностью и в следствии их обязательно менять через каждые 15 лет
• Финансовые инвестиции требуют больших затрат. На самом деле, новые технологии имеют тенденцию к снижению
• Зависимость от силы горизонтального воздушного потока. Данный минус более адекватный, ведь нельзя повлиять на силу вихря
• Отрицательное воздействие на среду шумовым эффектом. Как показали последние изучения по этому вопросу—нет основательных причин так утверждать
• Уничтожение птиц, которые попадают в лопасти. Согласно статистическому анализу вероятность столкновения равносильна с ЛЭП
• Искажение приема сигнала. По оценкам очень маловероятна, тем более множество станций находится вблизи аэропортов
• Они искажают ландшафт( неподтверждено)

Это лишь малая часть мифов – страшилок, которыми пытаются напугать людей. Это повод и не более, ведь на практике работа ВЭС мощностью 1 МВт, позволяет сэкономить за 20 лет, примерно 29 тыс. тонн угля или 92 тыс. баррелей нефти. Ведущие страны рекордными темпами осваивают альтернативный источник, отказываясь от атомного комплекса. Германия, США, Канада, Китай, Испания активно устанавливают оборудование на своих местностях.

Также требуется напомнить о том, что некоторые типы установок создают сильные шумы. Чем больше мощность установки, тем сильнее будет от него исходить шум. Монтировать необходимо на расстоянии, где уровень шума от станции не превысит 40 децибел. В противном случае, у вас постоянно будет болеть голова. Также они создают помехи в работе телевизора и радиовещания.

Система торможения вращения лопастей

Чтобы установка не вышла из строя при сильном напоре воздуха, она снабжена специальной системой торможения. Если раньше движущиеся магниты индуцировали ток в обмотках, то теперь данная сила используется для остановки вращающихся магнитов. Для этого создается короткое замыкание, при котором замедляется движение ротора. Возникающее противодействие замедляет вращение магнитов.

Конструкция ветрогенератора и узлов

При ветре больше 50 км/час тормоза автоматически замедляют вращение ротора. Если скорость движения воздуха доходит до 80 км/час, тормозная система полностью останавливает лопасти. Все части турбины сконструированы так, чтобы максимально использовалась воздушная энергия. Когда ветер дует, лопасти вращаются, и генератор преобразует их движение в электричество. Совершая двойное преобразование энергии, турбина производит электричество из обычного перемещения воздушных масс.

Внешне ветрогенератор напоминает флюгер — направлен в ту сторону, откуда дует ветер

Данное устройство весьма полезно не только в каких-то экстремальных условиях, но и в обычной повседневной жизни. Довольно часто системы ветрогенераторов применяются на дачах или в тех населенных пунктах, где регулярно бывают перебои с подачей электроэнергии. Самостоятельно сделанный автономный источник электричества имеет такие преимущества:

• установка экологически чистая;
• отсутствует потребность её заправки топливом;
• не накапливаются какие-либо отходы;
• устройство работает очень тихо;
• имеет большой срок эксплуатации.

Все ветрогенераторы работают по одинаковой схеме. Сначала полученное от давления ветра переменное напряжение преобразуется в постоянный ток. Благодаря этому заряжается аккумулятор. Затем инвертором снова производится переменный ток. Это нужно для того, чтобы светились лампочки; работал холодильник, телевизор и т. д. Благодаря аккумуляторной батарее, можно пользоваться электроприборами в безветренную погоду. Кроме того, во время сильных порывов ветра напряжение в сети остаётся стабильным.

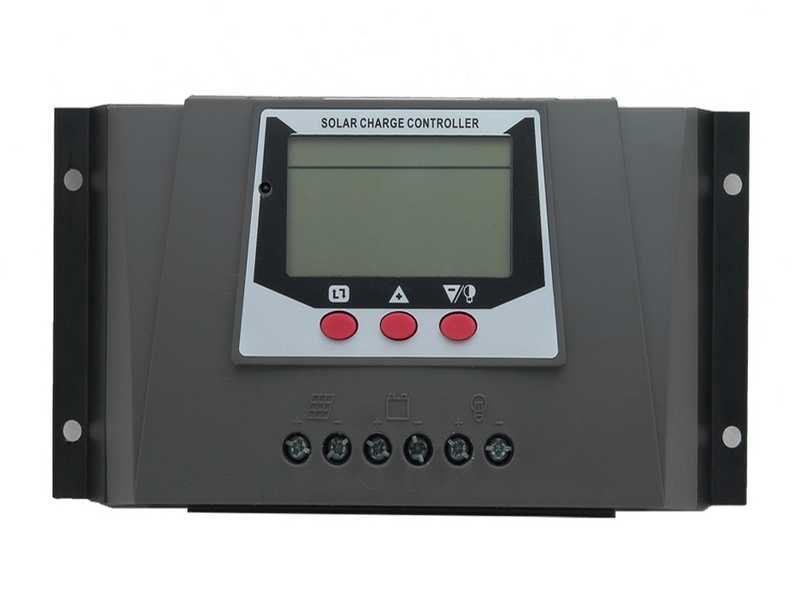

Что такое контроллер заряда?

Функцию контроля за величиной заряда выполняет балластный регулятор, или контроллер. Это электронное устройство, отключающее аккумулятор при возрастании напряжения, или сбрасывающее излишки энергии на потребитель — ТЭН, лампу или иной простой и нетребовательный к некоторым изменениям питания прибор. При падении заряда контроллер переключает АКБ в режим заряда, способствуя восполнению запаса энергии.

Первые конструкции контроллеров были простыми и позволяли только включать торможение вала. Впоследствии функции устройства были пересмотрены, и лишнюю энергию начали использовать более рационально. А с началом использования ветрогенераторов в качестве основного источника питания для дачных или частных домов проблема в использовании лишней энергии отпала сама собой, так как в настоящее время в любом доме всегда найдется, что подключить.

Китайская электронная альтернатива

Изготовление контроллера ветрогенератора своими руками – дело престижное. Но учитывая скорость развития электронных технологий, нередко смысл самостоятельной сборки теряет свою актуальность. К тому же большая часть предлагаемых схем уже морально устарела.

Вполне приличный, рассчитанный на 600-ваттный ветрогенератор, контроллер заряда в китайском исполнении. Такое устройство можно заказать из Китая и получить через почту примерно за месяц-полтора

Качественный всепогодный корпус контроллера размерами 100 х 90 мм оснащён мощным радиатором охлаждения. Исполнение корпуса соответствует классу защиты IP67. Диапазон внешних температур от – 35 до +75ºС. На корпусе выведена световая индикация режимов состояния ветрогенератора.

Спрашивается, какой резон тратить время и силы на сборку простенькой конструкции своими руками, если есть реальная возможность купить нечто подобное и технически серьёзное? Ну а если этой модели недостаточно, у китайцев имеются варианты совсем «крутые». Так, среди новых поступлений отметилась модель мощностью 2 кВт под рабочее напряжение 96 вольт.

Китайский продукт из списка нового прихода. Обеспечивает контроль заряда батарей, работая в паре с ветрогенератором мощностью 2 кВт. Принимает на входе напряжение до 96 вольт

Правда, стоимость этого контроллера уже в пять раз дороже предыдущей разработки. Но опять же, если соизмерять затраты на производство нечто подобного своими руками, покупка выглядит рациональным решением.

Единственное что смущает в китайских продуктах – они имеют свойство неожиданно прекращать работу в самых неподходящих случаях. Поэтому купленное устройство часто приходится доводить до ума – естественно, своими руками. Но это значительно легче и проще, чем делать контроллер заряда ветрогенератора своими руками с нуля.

Альтернативная ветроэнергетика СНГ

Естественно, ветроэнергетика стран СНГ отстает от передовых государств. Это объясняется многими причинами, в первую очередь экономическими. Правительственные ведомства разрабатывают программы, вводятся «зеленые тарифы», способствующие развивать отрасль.

Для этого есть огромный потенциал, но препятствий к реализации достаточно много. Например, Беларусь совсем недавно начала развиваться в этом направлении, но главной проблемой республики, является отсутствие собственного производства, приходиться заказывать оборудование в странах – партнерах. Говоря о России, данное производство находится в «замороженном» состоянии, поскольку базовыми источниками являются: вода, уголь и атом. Как следствие, 64 место в рейтинге производства электричества. Для Казахстана благоприятное географическое расположение должно способствовать, однако техническая база очень устарела и требует капитальной модернизации.

Развитие ветровой энергии в северной Европе

Норвегия расположена на Скандинавском полуострове, большая часть территории омывается морем, где дуют сильные северные ветра. Возможности получения электричества безграничны. В 2014 году был введен в эксплуатацию парк проектной мощностью 200 мегаватт. Такой комплекс обеспечит 40 тысяч жилых домов. Не стоит забывать, что Норвегия и Дания тесно сотрудничают на энергетическом рынке. Дания – это мировой лидер в области офшорной энергетики.

Большинство электростанций расположено в море, более 35% электроэнергии вырабатывается такими комплексами. Не имея атомных станций, Дания легко обеспечивает себя и Европу электричеством. Грамотное использование альтернативных источников позволило добиться такого прогресса.

Что такое ветроэнергетические установки?

Ветроэнергетические установки представляют собой комплексы оборудования, предназначенного для выработки, подготовки и снабжения потребителей электрическим током. Поскольку ветер является бесплатным источником энергии, все расходы на выработку тока сводятся к первоначальным вложениям на приобретение (или создание) ветрогенератора и смежного оборудования и последующее обслуживание.

Если сравнивать затраты на проведение линии электропередач или кабеля до отдаленных пунктов, то экономический эффект от использования ВЭУ в большинстве случаев оказывается довольно высоким. При этом, следует учитывать большую разницу в стоимости крупных ВЭУ и небольших установок, действующих в пределах одной усадьбы.

Частой ошибкой, допускаемой при расчетах экономической выгоды от использования ВЭУ, является рассматривание лишь одного варианта реализации методики — создания локальных энергетических комплексов (ЛЭК). Они рассматриваются только как энергоустановки местного значения, обеспечивающие энергией весь населенный пункт. Отсюда возникают высокие расходы на приобретение, потребность в дорогостоящем обслуживании и материалоемкость устройства.

Частные источники, способные обеспечить энергией отдельный дом, практически не рассматриваются, из виду упускается наиболее эффективный и необходимый сектор ветрогенераторов.

Достоинства и недостатки ВЭУ

Преимуществами ВЭУ являются:

• возможность обеспечения электроэнергией любые пункты, вне зависимости от степени удаления от магистральных линий;
• нет необходимости создавать большую энергетическую станцию, можно использовать отдельные компактные установки;
• готовая ВЭУ не нуждается в топливе или иных ресурсных поставках.

При этом, существуют некоторые недостатки:

• Выработка электроэнергии производится посредством ветровых потоков и полностью зависит от их силы и равномерности. В тихую безветренную погоду производство электротока невозможно.
• Полученный ток не годится для использования без подготовки, которая требует наличия определенных устройств.
• Ураганные ветра или шквалистые порывы могут разрушить или вывести установку из строя.

Единственным действительно серьезным препятствием, ограничивающим использование ветрогенераторов, является высокая стоимость промышленных установок. Создание самодельных устройств требует определенных навыков и некоторой подготовки, что также замедляет распространение ветроэнергетических устройств среди населения.

Ветроэнергетические парки

Под ветроэнергетическим парком понимается совокупность ВЭУ, размещаемых и производящих электроэнергию на одной локализованной территории, которые имеют наряду с индивидуальной, общую систему управления и контроля.

Согласно существующим международным нормам и ТКП РБ устанавливаются следующие требования к размещению ветропарков:

• необходимое удаление ветропарка от обитаемых районов (минимальное удаление от одиночных жилых домов на расстоянии не менее 300 м, селений – 800 м);
• уровень шума, распространяемого ВЭУ в ночное время должен находиться в интервале 35–40 децибел;
• расстояние между установками по фронту (по главному направлению ветра) должно быть не менее 3–5 диаметров роторов ВЭУ (рис. 36);
• по глубине главного направления между ВЭУ расстояние должно составлять не менее 8–10 диаметров роторов ВЭУ, по другим направлениям – расстояние должно быть не менее 5 диаметров роторов ВЭУ;
• удаление ВЭУ ветропарка от близлежащего лесного массива должно составлять не менее 15 величин высот деревьев лесного массива (рис. 37).

Рис. 36. Размещение ВЭУ ветропарка по главному направлению ветра

Рис. 37. Размещение ВЭУ ветропарка вблизи лесных массивов

Одним из требований размещения ветропарков является отсутствие в выбранном районе предполагаемого строительства водоемов, таких как рек, озер, болот, т. к. их наличие приведет к различным техническим проблемам, в частности:

• невозможности использования большегрузного крана для монтажа ВЭУ;
• трудностям при прокладке кабельных трасс для соединения электрической части ВЭУ;
• усложнению конструкции фундамента ВЭУ, вызванному возможным высоким уровнем грунтовых вод;
• необходимости насыпке (намывке) грунта и поднятию уровня земли строительного участка.

Для определения наилучшего места для будущего расположения ветропарка необходимо:

• знать наилучшие ветровые условия окрестной местности;
• иметь карту, по которой можно будет правильно спланировать конкретное место для строительства ветропарка (рис. 38);

Основными факторами, которые влияют на принятие решения о размещении ветропарка, являются:

• наличие близлежащих хороших подъездных путей (морские порты, ж/д станции и ж/д пути, автомобильные дороги и т. д.) или возможность строительства специальных временных дорог для транспортировки крупногабаритных конструкций (рис. 39);
• близость места размещения ВЭУ к высоковольтным линиям электропередачи (возможные места подключения ветропарка к высоковольтной сети напряжением 110 кВ), возможности прокладки высоковольтного электрокабеля.

Рис. 38. План размещения ВЭУ типа «NORDEX N-80/2500»

Рис. 39. Транспортирование конструктивных элементов ВЭУ

Разрешение на размещение ветропарка выдается районной администрацией после согласования с экологическими, санитарно-эпидемиологическими, пожарными службами, лесничеством и другими организациями, в том числе Министерством обороны, так как ВЭУ влияют на радиосвязь и работу радиолокационных станций.

Схемы и способы подключения

Хотя ветроустановка может работать и автономно, значительно лучшего результата удается достичь при помощи комбинированных схем, предусматривающих сочетание ветрового устройства с солнечными батареями, централизованной электросетью, дизельными или газовыми источниками энергии.

Автономная работа. В этом случае ставится единичная установка, при помощи которой улавливается и накапливается ветровая энергия, которая затем преобразуется в необходимый потребителям электрический ток.

На схеме продемонстрирован наиболее простой способ применения ветрогенератора, который целесообразно использовать в регионах, где постоянно дуют сильные ветра

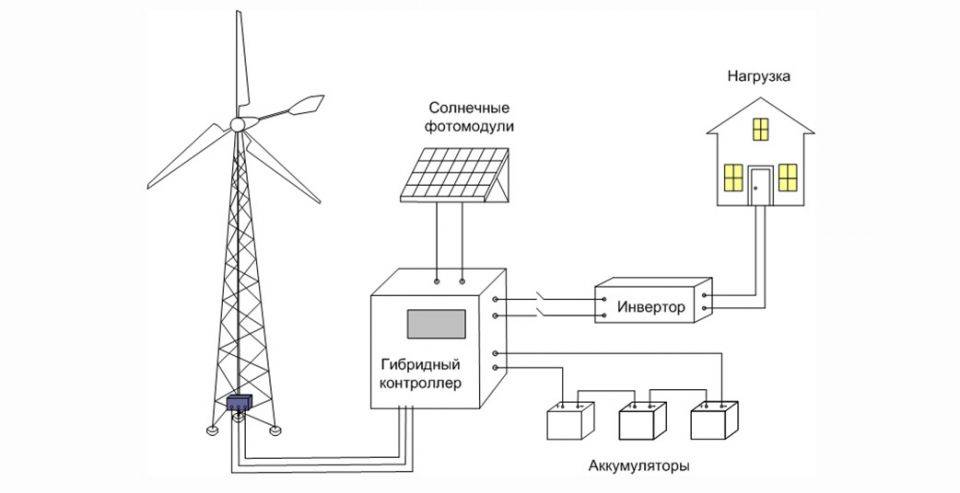

Совмещение ветрогенератора с солнечными панелями. Комбинированный вариант считается надежным и эффективным способом электроснабжения. В случае отсутствия ветра аккумулятор работает от солнечных панелей, а в пасмурную погоду и в течение ночи зарядка происходит от ветровой установки.

Идеальный вариант для частного дома или хозяйства, расположенного вдали централизованной электросети. Такая комбинированная схема позволяет использовать два вида возобновляемой энергии

Комбинированная работа ветрогенератора и электросети. Ветротурбину можно совмещать с элетрокоммуникациями.

Подобная схема типична для промышленных и коммерческих устройств. Подключение к электрокоммуникациям предусматривают также некоторые модели бытовых ветрогенераторов

При избытке произведенного электричества оно поступает в централизованную сеть, а при его недостатке имеется возможность воспользоваться электрическим током из общей энергосистемы.

Выбор: что следует знать

Далее конструкцию следует объединить с генератором — источником переменного тока. Вы можете пойти по простому пути и выбрать генератор, к примеру, китайского производства. С доставкой такое удовольствие обойдется около 300-400 у.е.

Как вариант, можно применять автомобильный генератор переменного тока. Из него получится установка, способная вырабатывать от 0,3 до 1-2 кВт. Вариант хорош тем, что выпрямитель уже встроен. Такая установка способна держать выходное напряжение 11,6-14,7 В при достаточно широком диапазоне скоростей. И для этого не нужен внешний электронный стабилизатор.

Можно собрать генератор и своими руками. Самый простой способ — с неодимовыми магнитами. Для этого вам предстоит изучить внимательно массу блогов и форумов. Ведь нельзя просто так взять и изготовить генератор. Вы должны быть уверены, что создаете безопасное устройство, которое перед допуском к работе предстоит испытать.

Помните, что более мощный генератор требует и большего напряжения. Самая большая сложность в том, что для высокой мощности вам понадобится увеличить диаметр всей установки. Так, например, при расчете мощности в 2,6 кВт (для электрического чайника, пылесоса, обогревателя) потребуется диаметр не менее 6 м. Только представьте, сколько проблем и задач появится при установке такой махины.

Ее нужно надежно закрепить, чтобы она не каталась по соседским огородам в случае сильного ветра и не представляла угрозу жизни и имуществу окружающих.

Производители и цены

Основными поставщиками ветряных электростанций на рынке являются компании из европейских стран и США.

• Германия. Сименс, Repower, Enercon (второй производитель в мире по объёмам производства), Nordex;
• Дания. Vestas (один из лидеров рынка);
• Испания. Фирмы Gamesa и Ecotechnia;
• США. GeneralElectric;
• Индия (Suzlon);
• Япония. Митсубиси.

Большинство из этих производителей выпускают ветряные электростанции мощностью от 500 до 6 тысяч киловатт.

Больше всего ветроэнергетика развита в ЕС и США В нашей стране можно выделить несколько следующих производителей ветряных электростанций:

• ООО «Ветро Свет»;
• ООО «Сапсан-Энергия»;
• «ЛМВ Ветроэнергетика»;
• ООО «СКБ Искра»;
• ООО «ЭнерджиВинд».

Небольшой объём оборудования для преобразования энергии ветра выпускается на заводах военно-промышленного комплекса.

Примерные цены на ветряные электростанции вы можете посмотреть в таблице ниже.

Мощность, кВт	Напряжение на выходе, Вольт	Сфера использования	Цена, тыс. руб.
3	48	Основной или вспомогательный источник питания в небольших домах	90-100
5	120	Основной или вспомогательный источник питания в больших коттеджах	230-250
10	240	Может использоваться для обеспечения энергией небольших фермерских хозяйств, супермаркетов	400-450
20	240	Может обеспечить электричеством небольшую насосную станцию	700-800
30	240	Такой агрегат может обеспечить электричеством пятиэтажный дом	900-1000
50	380	Используется на промышленных объектах	3000-3500
Мощность, кВт	Напряжение на выходе, Вольт	Сфера использования	Цена, тыс. руб.

Стоимость ветрогенераторов

Цены на ветрогенераторы достаточно высокие. Это громоздкие конструкции, которые производятся из дорогостоящего материала. Имеют в комплекте аккумуляторы, контроллер, инвертор и мачту.

Комплект может состоять из: 1 — самого ветрогенератора, 2 — Мачты, 3 — Фундамента, 4 — Комплекта аккумуляторных батарей, 5 — Инвертора, 6 — Контроллера, а также проводов, коннекторов, стеллажа, дизель-генератора и прочих расходных материалов необходимых для монтажа

Технические характеристики ветрогенераторов также влияют на стоимость.

1. Самый простой − это генератор с малой мощностью до 300 ватт. Производит энергию при силе ветра в 10-12 м /сек. Комплект самого простого ветряка только с контроллером стоит от 15 000 рублей. В комплектации с инвертором, аккумулятором и мачтой цена доходит до 50 000 рублей.
2. Генераторы с заявленной мощностью 1 кВт. При слабом ветре в среднем производят энергии от 30-100 кВт в месяц. Для большого дома с высоким потреблением электроэнергии рекомендуется использовать в дополнение дизельный и бензиновый агрегаты. Они также будут заряжать аккумуляторы в дни полного безветрия. Стоит такой ветрогенератор от 150 000 рублей. Доходит и до 300-400 тысяч рублей с более полной комплектацией.
3. Электрический расход в большом доме с приусадебным хозяйством потребует ветряк мощностью 3-5 кВт. Достаточное количество аккумуляторов, более мощный инвертор, контроллер, высокая мачта. Один комплект стоит от 300 000 рублей до миллиона.

Если дом еще и отапливался за счет ветра, то установку надо выбирать мощностью 10 кВт. И позаботиться о дополнительных источниках, таких как солнечные батареи. Возможно, понадобится и бензогенератор. Все зависит от того, сколько энергии придется держать в запасе на случай безветренных и пасмурных дней.
