Устройство каминов и деревянных печей

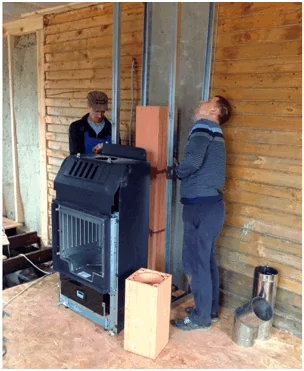

Установка печи-камина

Простой процесс установки состоит из нескольких этапов:

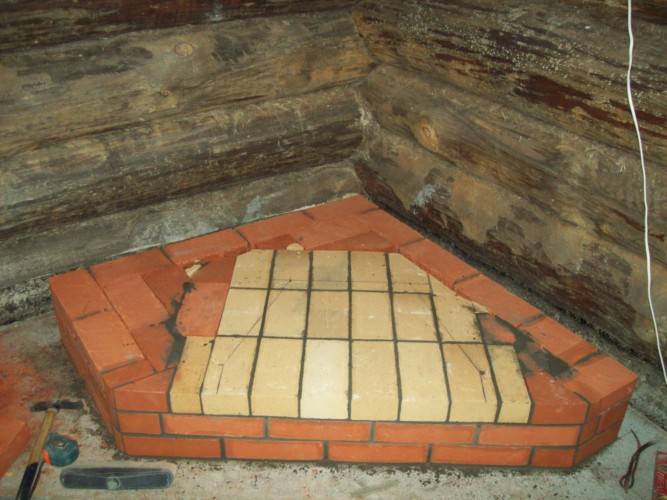

• подготовка пола (основание выкладывают из кирпича);
• монтаж огнеупорных стен;
• укладка плитки на основание;
• сооружение газохода или дымохода.

Как установить печь? Этим вопросом задается каждый дачник, который только что построил дачу. Первым делом, готовьте основание. Ровное основание монтируют гипсокартонном, фанерой или стекломагнезитом с помощью саморезов. Отлично смотрится основание с плитами, плавно переходящее в пол или подиум из керамики.

Стены в теплоотражающих плитках делаются по такой же инструкции, как и основание. Листы теплоотражающие грунтуются и облицовываются плиткой. Грунтовка осуществляется в два слоя, и плитка клеится на термостойком клее. Опять же, уместно в местах перехода делать декоративные элементы. Тот же ковш можно красиво обыграть, чтобы он не казался лишним рядом с печкой.

Отход дыма сейчас модно собирать из готовых «сэндвич» дымоходов. Они уже готовы, только требуют сборки в единую конструкцию и монтировки. Кроме сэндвич-дымоходов, можно сделать кирпичные и асбестовые. Кирпичные прослужат вам дольше всех остальных видов, потому что не портятся от длительного использования. Выводить дымоход через потолок трудоемко, а через стену – удобнее.

Последовательность действий при установке дымохода выглядит так:

• К патрубку присоединяется первая деталь дымохода без утеплителя, чтобы от длительного горения он не сплавился.
• Отверстие для трубы делается в нужном месте и, при необходимости, обрабатывается теплоизоляцией вокруг дымохода.
• Высота трубы составляет 4-5 метров, по мере подъема дымоход крепят кронштейнами.
• В верхнем конце дымохода устанавливается искрогаситель с сеткой. Он не дает попасть влаге и снегу в дымоход.

Популярные модели

Для самостоятельного монтажа печи с варочной панелью пользуются готовым проектом, который подробно описывает последовательность действий. В нем рассказывается, какой раствор необходимо использовать и как его приготовить. Но прежде чем начать установку камина, необходимо оценить его внешний вид, ведь функциональность во многом зависит от взаимного расположения основных элементов. Все модели отличаются друг от друга способом установки в доме.

Компактная печка по шведски

• Самой простой по функционалу и по способу монтажа считается модель «Шведка». Топка, духовка и варочная плита расположены вдоль одной вертикальной оси. Это позволяет выполнить конструкцию с максимальной экономией занимаемого пространства. Отлично подходит для применения в небольших дачных домиках.
• Уют и тепло русской печки не ушли в прошлое. Идеи комбинирования всех опций воплощаются в жизнь и в настоящее время. Печь с теплой лежанкой можно назвать усовершенствованной копией русской печи.
• Все возможности печи нужно использовать максимально. Так, Т-образные печи каждой своею гранью выполняет преобразование энергии. Кроме того, такие модели могут служить для выделения зон в большом пространстве комнаты.

Многофункциональная, Т-образная печка

Разновидности каминов для деревянного дома

Существует множество моделей каминов. Сложность монтажных работ зависит от материала топки, особенностей здания и варианта топлива. По форме корпуса очаги бывают угловыми или прямыми. При этом последний тип также классифицируется на пристенные и встраиваемые модели.

В зависимости от расположения, камин бывает следующих разновидностей:

• угловой прибор монтируется в угловой зоне помещения;
• фронтальный вариант устанавливается у стены;
• автономное устройство ставится посередине помещения и не зависит от расположения стен.

По типу топливу камины классифицируются на следующие разновидности:

1. Традиционные твердотопливные модели оборудуются дымоходными устройствами. Они отапливаются дровами или углем.
2. Электрические камины более безопасные. Нагрев осуществляется за счет электроэнергии, а не открытого огня. Такие очаги не сложны в монтаже и для них не требуется сооружать фундамент и дымоход.
3. Биокамины представляют собой декоративный вариант очага, функционирующего на этаноле. В топке располагается горелка из керамики и резервуар для топлива.
4. Газовые имеют внутри камеры горелку. При этом применяется природный или сжиженный газ.

Чугунный или металлический камин часто применяется для домов из древесины. Подобные топки могут монтироваться в декоративные конструкции из камня, кирпича или дерева. Для традиционных устройств обязательно устанавливается дымоход. Открытые топки прикрываются специальными защитными экранами.

Биокамин декоративный вариант камина, работающий на этаноле

Камин из кирпича – это сборная конструкция на фундаменте. Для кладки подходит стандартный кирпич, а для обустройства топки применяется огнеупорный шамотный материал.

Это интересно: Печь с камином из кирпича для дачи: излагаем обстоятельно

Подготовительные работы

Первым делом обустраивается фундамент, от которого зависит долговечность и надежность камина. Фундамент под камин должен быть отдельным – здание дает некоторую усадку, поэтому установленный отопительный агрегат может деформироваться. При создании фундамента в уже эксплуатируемом доме нужно обязательно учитывать все кровельные элементы, которые могут мешать будущей конструкции или влиять на процесс монтажа.

Гораздо проще обустраивать фундамент еще до постройки дома – все работы сведутся к выполнению следующей последовательности операций:

• Сначала нужно выкопать котлован, глубина которого равна или превышает глубину промерзания грунта;
• Дальше устанавливается опалубка, и дно котлована засыпается смесью из щебня и песка;
• Следующий шаг – укладка выбранного гидроизоляционного материала;
• Фундамент армируется металлическими прутьями и заливается раствором до отметки, которая расположена на высоте двух кирпичей ниже уровня пола;
• Залитый фундамент нужно оставить до полного застывания (обычно на это уходит около трех недель).

Если фундамент заливается с нуля, то особых проблем с ним не возникнет. Совсем другое дело – это создание фундамента в уже построенном доме, для которого потребуется разобрать часть пола в том месте, где будет устанавливаться камин.

Процесс работы выглядит так – сначала нужно разметить на полу основание камина и сделать отступы примерно в 20 см в каждую сторону. По отмеченным линиям при помощи болгарки вырезается напольное покрытие. Когда эта операция выполнена, можно приступать к извлечению оголенного грунта и выполнению описанного выше алгоритма.

Когда основание камина выведено на уровень пола, зазор между камнем и напольным покрытием необходимо задекорировать. Кроме того, после каждого этапа работ желательно проводить уборку, а непосредственно перед тем, как делать камин в доме, комнату стоит накрыть полиэтиленовой пленкой, чтобы свести к минимуму количество загрязнений пола и мебели.

После создания фундамента можно приступать к работам по обеспечению пожарной безопасности. Если мы делаем своими руками камин, располагаемый возле стен, необходимо защитить каждую из них от воздействия высоких температур. Для этих целей обычно используются асбестовые листы, но неплохим вариантом будет и керамическая плитка.

Последний этап подготовительных работ – приведение закупленного кирпича в рабочее состояние. Используемый кирпич нужно собрать, рассортировать по размерам, а небольшое количество кирпичей, которые будут использоваться в ближайшее время, нужно смочить – так они не будут забирать влагу из раствора.

Портал камина

Существует два принципиальных вида перекрытий портала – прямой и арочный. Прямая конструкция имеет самый простой вид, но при этом ее монтаж по праву считается самым сложным. Основной проблемой обустройства прямого перекрытия является требовательность к точности расчета угла спила кирпича и сложность его укладки.

Расположенный внизу подтопливник обычно выполняется в форме прямоугольника или трапеции. Прямо над топкой формируется устье, в которое уходит весь дым, выделяемый при горении топлива. Для регулировки отведения дыма используется заслонка, устанавливаемая в передней части дымохода. На переднем краю устья располагается перекрытие, а за ним – каминный зуб.

Арочные порталы в зависимости от формы делятся на три категории:

1. Полуциркульные. В таких конструкциях радиус арки составляет ровно половину ширины топочной камеры. Полуциркульные порталы считаются самыми надежными и простыми.
2. Лучковые. Угол изгиба лучковых арок несколько меньше, чем полуциркульных, поэтому такой вариант лучше всего подходит для топок, имеющих большую ширину. Кроме того, лучковая арка портала вполне может использоваться в ситуациях, где есть необходимость ограничить высоту топочной камеры.
3. Прямые.

Установка камина в доме из дерева: инструкция

Без подготовки и профессиональной помощи можно устанавливать готовые заводские топки. Если хотите строить настоящий кирпичный очаг, пригласите мастера – конструкцию необходимо точно рассчитать, а кладка требует почти ювелирного мастерства.

Схема установки топки

Фундамент для строительства очага

Обязательное условие: фундамент должен быть изолирован от фундамента дома. Поэтому для строительства печи необходимо сделать отдельное основание. Оптимальный вариант – выбор места монтажа еще до начала строительных работ. В этом случае одновременно с заливкой общего основания закладывают и каминный фундамент.

Если планируется монтаж в старом или уже построенном доме, придется разобрать часть перекрытия в точке установки. Напольное покрытие снимают.

Яма с опалубкой, изоляционной пленкой и арматурой

Котлован под фундамент выкапывают на глубину до точки промерзания грунта. На дно ямы засыпают камень, битый кирпич, щебень. Собирают опалубку на всю высоту основания с выступом над полом до 10 см.

Заливают раствор. Обязательно используют арматуру. Армирующие связки делают в виде сетки из стальных прутьев, или выкладывают из кусков металлических труб.

Готовый фундамент

Верхний слой заливки обязательно выравнивают. После схватывания проверяют горизонтальность основания и при необходимости корректируют.

На застывшее основание настилают гидроизоляцию

Обработка стен: пошаговое руководство

Пока затвердевает основание, можно приступать к следующему этапу устройства камина в деревянном доме – обшивке стен изоляцией. Если планируется строительство кирпичной конструкции, потребуется многослойная защита.

Первый слой изоляции с профилем

Делают разметку площадки, на которой планируется монтаж изоляции. Закрывают всю поверхность – от пола до перекрытия. От краев камина отступают в стороны от 50 см до 1 м – такую площадь необходимо утеплить.

На стену крепят металлический профиль – направляющие для листов. Устанавливают первый слой утеплителя.

Гипсокартонные листы на утеплителе

Сверху маты из ваты обшивают гипсокартонными листами. Поверх гипсокартона устанавливают профили для жаростойкой изоляции. На направляющие крепят фольгированные плиты.

Изоляция для установки металлической топки

Щели между листами обязательно заклеивают узкой изолирующей лентой с фольгой на клейкой основе.

Альтернативный вариант пожарной изоляции – стандартная кирпичная кладка. Впритык к деревянной стене выкладывают кирпичную стену из полнотелого кирпича.

Сборка камина из кирпича

Кроме рядного и огнеупорного кирпича, потребуется:

Колосниковая решетка.

Дверца со стеклом.

Заслонки.

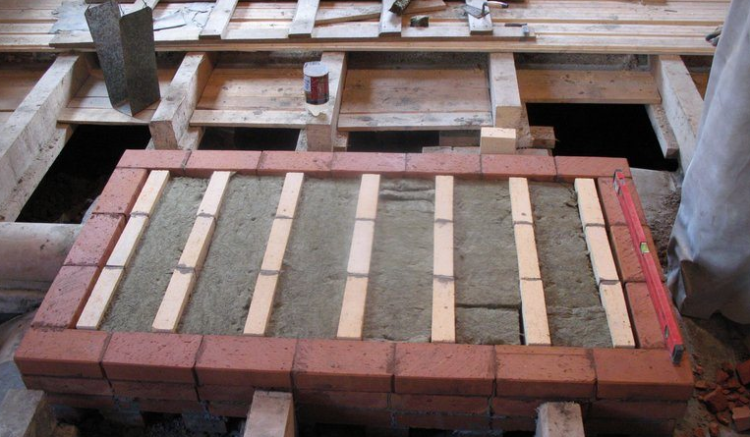

Кладка основания

Кладка выполняется строго по схеме. Используют полнотелый кирпич, при кладке внутренней поверхности кирпичной топки – огнеупорный. Применяют специальный жаропрочный раствор.

Топка из огнеупорного кирпича

Кладку начинают с первого ряда. Каждый ряд обязательно проверяют уровнем. Своды ниш арочного типа выкладывают по шаблону.

Формирование свода

В процессе кладки устанавливают детали: решетку, дверцу топки. Между кирпичной стенкой и листами изоляции необходимо оставить отступ до 20 см.

Готовая конструкция из кирпича с установленными заводскими деталями

Монтаж дымохода: правила выведения труб

Отвод дымохода в деревянном доме от камина организовывают 2 способами:

Внутри через перекрытие с выводом на крышу.

С выводом наружу от камина.

Дымоход в коробе

При внутреннем отводе обязательно формируют проем в перекрытии так, чтобы между краем дымохода и перекрытием оставалось до 15 см свободного пространства. Формируют дымоход из двух труб разного диаметра – многослойный. Трубы изолируют рулонным жаростойким материалом.

Сэндвич-труба с изоляцией

По наружной стене устанавливают дымоходную трубу с отступом. Конструкцию герметизируют.

Наружный дымоход

Защита пола вокруг топки: облицовка поверхности

Часть пола вокруг камина необходимо выложить негорючим материалом. Радиус – до 1,5 м от топки. Самое простое решение – фиксация листа из металла или нержавейки.

Плитка в тон стен вокруг очага

Гораздо лучше будет выглядеть пол, выложенный керамической плиткой. Вместо стандартной плитки можно использовать керамогранит, натуральный камень, мрамор.

Мини-печь из кирпича своими руками

Как построить небольшую печь из кирпича, не обращаясь к специалисту? Следуя простой инструкции, любой сможет возвести такую конструкцию не имея никакого опыта. Работа по строительству мини-печки затратит мало времени и сил. Печь возводится достаточно легко. У новичка может уйти неделя, не больше. Тем не менее, стоит поискать печника или человека, который уже строил печь. Он может поделиться опытом и дать вам несколько нужных советов.

Прежде чем приняться за строительство вашего «сердца дома», нужно выяснить будущее расположение печи. Соблюдая, предложенные подсказки, вам будет легко определиться с местом

Обратите внимание на:

    размер жилого помещения;

    высоту стен;

    соприкосновение дымохода с потолочными балками. Его быть не должно;

    нагревание помещения. Должно быть везде одинаковым;

    положение. Желательно — недалеко от окна в углу или центре комнаты;

    близость к основной стене дома;

    близость к входной двери.

    свободный проход ко всем сторонам печи, с целью легкой чистки, уборки и осмотра.

Измерьте территорию где будет стоять будущая печь и отметьте ее.

Что понадобится для работы?

    тряпки и ведра;

    дрель;

    болгарка;

    строительный миксер;

    шаблоны проемов;

    совковая лопата;

    деревянная рейка с ровными краями, она будет линейкой;

    сито;

    отвес;

    расшивка;

    рулетка;

    кирка.

    простые кирпичи;

    брусья;

    глиняный раствор;

    задвижка;

    плита из чугуна;

    одна дверка для поддувала;

    чугунная решетка для топки;

    жаропрочный кирпич;

    одна дверка для топки;

    проволка;

    металлическая труба;

    асбестовые шнуры.

Последовательность выполнения работы

После того, как вы определились и правильно выбрали расположение, обратите внимание на поверхность

Важно, чтобы она была из хорошо закрепленных, толстых и прочных досок. Положите полиэтиленовую пленку размером 78-х53 см на место возведения печи

Сделайте подушку из песка толщиной 1 см

Положите полиэтиленовую пленку размером 78-х53 см на место возведения печи. Сделайте подушку из песка толщиной 1 см.

Первый ряд. На песок нужно выложить 12 кирпичей, между ними не делать креплений. Выровнять по одной высоте, чтобы они располагались точно в горизонтальном положении.

Второй ряд. Глиняный раствор наносим нежирным слоем и устанавливаем дверку для поддувала, заранее обернув ее асбестовым картоном. Фиксируем дверь проволокой.

Третий ряд выстраиваем огнеупорным кирпичом. Теперь можно установить чугунную решетку для топки над поддувалом, но только если полностью достроили ряд.

Четвертый ряд. Ставим кирпич на ребро в середине дымохода. Выкладываем стойку для стенки изнутри печи. Оборотную сторону делаем с выступом на внешней стороне без раствора из глины. Эти кирпичи потом можно будет выбить для чистки колодца. Оберните дверь для топки асбестовым шнуром, что бы она смогла раскрываться снизу вверх. Устанавливаем. Фиксируем проволокой и на время ставим пару кирпичей. Один устанавливаем сзади дверцы, а второй сверху.

Пятый ряд укладываем пластом. Повторяем очертание последнего ряда.

Шестой ряд ставим ребром. Натираем стенки печки влажной ветошью.

Седьмой ряд выкладываем пластом. Делаем связку с трех четвертых части кирпича с последующими рядами. Снова ставим ребром пару кирпичей. Выстраиваем оборотную стену у печи.

Восьмой ряд укладываем так, чтобы он заблокировал топочную дверь. Обязательно над топкой установить скошенный кирпич. Благодаря ему пламя в печи будет стремиться в центр конфорки на чугунной плите.

Выкладываем немного намоченный асбестовый шнур. Устанавливаем чугунную плиту. Это позволит создать герметичность между кирпичами и плитой.

Девятый ряд незначительно смещаем, чтобы сохранять дверцу открытой.

Десятый ряд. Формируем дымоход с расширением сзади. Дымовая труба должна быть прямой.

Одиннадцатый ряд. Задвижку заполняем асбестовым шнуром, предварительно смазанный глиняным раствором и устанавливаем. Теперь дымовая труба достаточно плотно соединяется с металлической. Если труба наклонится в бок, ее требуется перекрыть тремя рядами кирпичей.

Почистите дымоход от грязи. Для этого требуется из четвертого ряда вытащить кирпичи. Белим печь. Покрываем стены и металлическую часть. В известь для побелки нужно влить небольшое количество молока и синьки

Важно тщательно промазать все швы кирпичей и чугунной поверхности

Просушка печи

Закройте все промежутки между первоначальным рядом кирпичей и полом. По бордюру печи прибиваем плинтус, это не допустит просыпание песка и придаст дивный вид. По окончании всех работ печь нужно будет первый раз прогреть щепой и бумагой или картоном. Затем оставить открытыми двери и конфорки, пока печь не просохнет. После этого ее можно будет топить в полную силу.

Типы фундаментов

Среди известных типов фундаментных оснований для обустройства печей подходят:

• бетонные столбики;
• ленточный фундамент;
• монолитная плита.

Каждый тип имеет свои особенности. Бетонные столбики подойдут как для тяжелой металлической печи, так и для массивного кирпичного камина. Количество опор выбирается исходя из общего веса конструкции и состояния грунта в месте установки. Для их обустройства в полу проделываются отверстия нужного размера, а после установки столбиков на них укладывается рама из сваренных металлических швеллеров.

Ленточные фундаменты возводятся по классической схеме. Согласно методике, при их сооружении по периметру опорной конструкции сначала делается опалубка, в которую затем заливается жидкий бетон. Все остальные операции проделываются точно так же, как это описано в предыдущем случае.

Монолит в основном применяется при установке печей типа камин на дачах. Его толщина может достигать 15–20 см, чего вполне достаточно для того, чтобы выдержать расчетное давление на фундамент.

Любой из рассмотренных выше видов фундаментного основания после заливки должен отстояться какое-то время. К установке на него печи можно будет приступать примерно через 28–30 дней.

Выбор места установки системы печного отопления

При проектировании печи либо камина необходимо учесть особенности функционирования данной отопительной системы и удобство ее эксплуатации, вариант монтажа дымохода, рекомендации из СНиП (строительные нормы и правила) и прочих нормативных документов. Дополнительно необходимо учесть противопожарные расстояния между стенами и греющими поверхностями печи.

Критерии выбора места монтажа печи в деревянном доме:

Особенности работыотопительной системы. Воздухогрейные металлические печи, например, «Булерьян» либо «Буржуйка» необходимо размещать в помещении с учетом постоянного доступа к ним потоков воздуха. При необходимости обогрева нескольких комнат, потребуется некоторая модернизация перегородок между помещениями для того, чтобы в них можно было встроить печь. Еще одним действенным вариантом является монтаж дополнительных воздуховодов в отапливаемых помещениях.

Печь «Булерьян» может выглядеть очень даже стильно в современной гостиной Источник goeyvaerts.com Если в качестве основной отопительной системы будет использована печь с водяным теплообменником, ее расположение в комнате особой роли не играет. Главное в этом – обеспечить удобство эксплуатации и соблюсти все противопожарные правила. При монтаже необходимо разместить отопительный контур так, чтобы его теплообменник располагался в самой нижней точке.

• Подключение дымохода

  к печи является едва ли не самым основным критерием выбора места расположения отопительной системы в помещении. Как правило, печь либо камин в деревянном доме располагают в месте наиболее удобном для подключения дымохода. При этом обязательно соблюдаются все противопожарные мероприятия.

• Удобство при эксплуатации

  . Для эффективного обслуживания печи (чистка, топка, приготовление пищи и т. д.), потребуется свободное пространство непосредственно в рабочей зоне. Эта особенность должна быть учтена при выборе места размещения печи.

• Противопожарные расстояния

  непосредственно от греющихся участков печи до деревянных перегородок и стен должны быть не менее 110 см. Расстояние от топки до стены – 120-150 см.

Грамотное расположение системы печного отопления минимизирует процесс поддержания комфортной температуры внутри помещения и облегчит процесс эксплуатации.

Угли, выпадающие из топки не должны попадать на воспламеняющиеся предметы, они должны быть на безопасном расстоянии Источник derevyannyydom.com

Монтаж дымохода

Устанавливая дымоход в деревянном доме, используют негорючие стройматериалы, изнутри прокладывают фольгированную вату. Над камином, на высоте как минимум 0,3 м, создается кожух для защиты деревянного потолка.

При монтаже вентиляционных отводов возможны два варианта:

• вентилируемый, это более рациональный способ охлаждения трубы дымохода за счет движения охлажденного воздуха;
• невентилируемый, когда все щели в трубе дымохода тщательно теплоизолируют.

Если строительство камина запланировано на этапе проектировки дома, есть возможность продумать основные моменты сразу:

• выбрать удобное пространство для будущего дымохода с учетом близости балок, стропил;
• усилить фундамент дома в месте будущего расположения камина.

Самым безопасным и долговечным вариантом в таком случае для деревянного строения является трехслойный коренной дымоход. Он обладает огромным весом, до 100 кг.

При возведении дымохода в уже выстроенном доме возникает неудобство, связанное с нехваткой свободного пространства при выборе в его расположении. В этом случае хорошим вариантом является двухконтурный дымоотвод из нержавеющей стали.

Шахту трубы дымоотвода важно качественно подготовить. Деревянные материалы, соприкасающиеся с трубой, необходимо поменять на кирпич

Также необходимо учесть возможность влияния усадки в этих местах. Поэтому расстояние между дымоотводом и потолком формируют побольше.

Монтаж и использование камина в деревянном доме должны производиться строго с соблюдением строительных норм и противопожарных требований. Самостоятельно, без специальных знаний производить его установку не рекомендуется.

Для удаления скопившегося нагара следует периодически приглашать специалиста.

Для защиты от вылетающих искр можно предусмотреть установку дверцы с жаропрочным стеклом. При желании понаблюдать за пламенем огня, можно ее приоткрыть.

При монтаже камина и дымохода важно добиться максимальной ровности поверхности, иначе, возникающие из-за кривизны завихрения дымовых потоков будут приводить к задымлению. Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу

В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки

Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу. В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки.

При остывании дымоотвода имеет место образование влаги, конденсата. Он попадает в микротрещинки дымохода, что при замерзании приводит к его разрушению.

Чтобы решить проблемы с завихрениями и влагообразованием в кирпичных дымоходах можно использовать вставку из нержавейки.
