Утеплитель для теплого водяного пола: правила выбора и укладки

Виды плит из пенополистирола

Маты для укладки водяного теплого пола выпускаются в четырех категориях. Каждый тип обладает своими особенностями и правилами укладки.

Виды утеплительных матов:

  • фольгированный утеплитель в рулонах;
  • изоляционные модели;
  • панели на основе пленки и фольги;
  • листы профиля с «бобышками».

Фольгированный утеплитель в рулонах

Для производства этих матов применяется пенофол, имеющий толщину 2-10 мм. На одну из сторон плиты накладывается лист из полимерной пленки или алюминиевой фольги. Покрытие направляет и распределяет тепловой поток по помещению.

Теплоизоляционные качества этого изделия невысоки, поэтому причислять его к матам можно только условно. Область применения материала также ограничена. Он подходит в качестве дополнительного утеплителя, когда основная поверхность пола уже хорошо изолирована. Рулонные плиты не следует монтировать на первом этаже, если расположенное ниже помещение не отапливается. Эффективность такого утепления снижается до нуля.

На эту теплоизоляцию довольно сложно устанавливать трубы, понадобятся дополнительные крепежи: хомуты, скобы, армирующая сетка. Листы размещают встык при укладке, швы герметизируют фольгированным скотчем. При малой высоте стен помещения рулонные изделия являются оптимальным вариантом, позволяющим минимизировать занимаемое пространство.

Изоляционные модели

Плоские маты из пенополистирола также можно использовать для утепления водяного пола. Пенопласт — дешевый и простой вид теплоизоляции. Экструдированный пенополистирол является более качественным и прочным материалом.

Для продукции из пенопласта важна плотность, она должна быть больше 35 г/м³. Конструкции с низкими значениями не смогут выдержать вес системы отопления.

Качественная модель из пенополистирола — Пеноплекс. Ячеистая структура закрытого типа добавляет прочности и позволяет выдерживать значительные нагрузки. Размещение фольгированных рулонов поверх этого утеплителя усилит теплоизоляционный эффект.

Изоляционные плиты удобно укладывать, используя замки по краям изделий. Существуют модели с готовой разметкой под трубы. Конструкция устанавливается с использованием скоб из пластика.

Панели на основе пленки и фольги

Эти маты также производятся из пенополистирола и дополнительно защищаются слоем из пленки или фольги. Изделия выпускаются в двух видах:

  • отдельными плитками с замковым креплением;
  • панелями, соединенными цельным покрытием из пленки.

Для монтажа плитки используется водостойкий скотч. Панели укладываются без дополнительного соединения. На их поверхности располагается координатная сетка с шагом 50, 100 мм. Укладывать трубы по разметке значительно проще, можно заранее продумать схему их размещения. Закрепляют систему отопления скобами или армирующей сеткой.

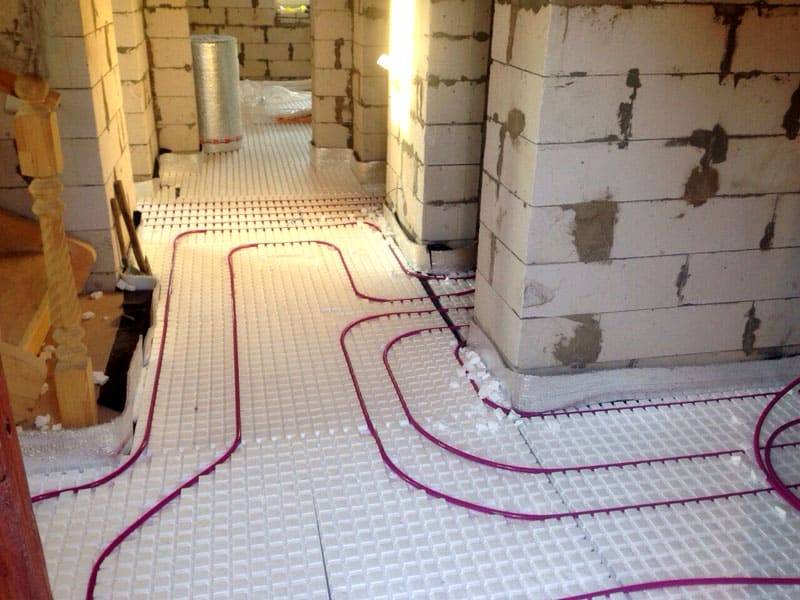

Листы профиля с «бобышками»

Модель, разработанная специально для укладки теплого пола на основе водяных труб. Гидропеллентная штамповка пенополистирола создает на поверхности выступы или «бобышки». Их форма может быть различной: круглой, кубической, цилиндрической, многогранной. Трубы, расположенные между выступами, надежно фиксируются и не смещаются во время монтажа и бетонной заливки.

Маты имеют различное покрытие, зависящее от марки и модели изделия. Бывают плиты без защиты, с натяжной изолирующей пленкой или простым пленочным слоем. Характеристики матов от этого показателя не меняются.

Замковые соединения обеспечивают герметичность и удобство монтажа. Листы выстраиваются в ровную поверхность, не имеющую зазоров и щелей, на которой можно размещать любую стяжку. Профильные плиты также значительно повышают уровень звукоизоляции (шум уменьшается до 25 дБ).

Виды утеплителя

Теплоизоляционный материал подбирается исходя их технических показателей самого помещения и типа основания. Чаще используется пробка, минеральная вата, профильные маты, PIR-плиты и пенополистирол. У всех у них разные свойства и КТ, что и нужно учитывать перед монтажом теплого пола.

Пробка

Пробка – дорогой утеплитель, т. к. изготавливают ее из натурального дерева (дуб). Реализуют материал в листах или рулонах, но оба этих варианта по характеристикам не отличаются.

Преимущества пробковой подложки:

  • устойчивость к УФ-лучам;
  • низкий КТ;
  • гигроскопичность;
  • упругость;
  • экологичность;
  • пожаробезопасность;
  • термоустойчив;
  • не разрушается при воздействии химических веществ.

Пробка не деформируется и не поддается усадке даже при заливке стяжки. Ей не страшны грызуны, микроорганизмы, грибки. Но для ее эффективной «работы» дополнительно нужно купить отражающий материал. Но это не понадобиться, если изначально приобрести фольгированную пробку. Это идеальный вариант для утепления квартир.

Толщина 1 листа небольшая, что позволит сэкономить площадь жилой комнаты. Слой алюминиевой фольги отражает поступающее от нагревательных деталей тепло, что повышает энергоэффективность системы.

Чтобы создать тепло- и звукоизоляционный слой в многоэтажном доме достаточно будет 30 мм материала. Но в комнате частного дома, которая расположена над подвальным помещением, этого будет мало. Здесь слой должен достигать 70-100 мм.

Пенополистирол

Пенополистирол стоит не так дорого, защищает от влаги и пара. Обладает шумопоглощающими свойствами. Изменение температурного режима не может стать причиной его деструкции. Для теплоизоляции многоквартирного дома достаточно слоя в 50-100 мм. В частных домах лучше его увеличить до 150 мм.

Сама теплоизоляции состоит из большого количества пузырьков, заключенных в оболочку. Чтобы повысить прочность, этой подложке дополнительно нужна армирующая сетка. Срок службы – до 40-50 лет.

Пенополистирол сохраняет вид и качество даже при контакте с химвеществами.

Виды пенополистирола:

  1. Экструдированный. Материал повышенной прочности, которая достигается за счет максимального сцепления частиц. Долговечен и безопасен. Показатель паропроницаемости практически равен 0. Толщина 1 плиты – не менее 3 см.
  2. Вспененный или пенопласт. Вес небольшой, паропроницаемость высокая. Не подходит для изоляции фундамента здания, так как под воздействием влаги материал быстро приходит в негодность. Производится неэкструдированным методом.

Пенополистирольные утеплители по технологии нужно укладывать с разбежкой. Плиты размещают таким образом, что 4 угла соседних листов не сходились в одном месте. Сверху теплоизоляционного материала дополнительно рекомендуется уложить пленку с пароизоляционными свойствами.

Пример размещения материалов поверх пенополистирольного утеплителя:

  • пароизоляционная пленка с нахлестом;
  • сетка для крепления витков контура системы теплый пол;
  • стяжка с маяками.

Конструкция и называется «пирог».

Преимущества пенополистирола:

  • высокая прочность;
  • качественная звуко- и теплоизоляция;
  • коэффициент влагопоглощения низкий;
  • грибки и иные микроорганизмы не способствуют деструкции синтетического материала.

Отдельно стоит выделить профильные маты. Они также имеют в основе пенополистирол, но дополнительно покрыты пленкой для гидроизоляции. Прочные, способны выдерживать любые нагрузки. Маты обычно имеют выступы для укладки труб системы водяного теплого пола. Сбоку на них есть замки, что упрощает монтаж.

Пенофол

Пенофол продают в рулонах. Толщина – от 3 до 10 мм. Материал имеет фольгированную поверхность, которая отражает поступающее тепло. Использование пенофола поможет уменьшить толщину «пирога», так как не будет необходимости дополнительно проводить гидроизоляцию.

Виды пенофола:

  • А – одностороннее фольгирование;
  • В – двухстороннее фольгирование;
  • С – самоклеящийся вариант. На одной стороне фольга, на другой – клеевой состав;
  • ALP – с одной стороны экранирующее покрытие, с другой специальная пленка.

КТ пенофола – от 0,031 до 0,049 Вт/м·К. Поэтому его обычно прокладывают под кабельный и пленочный теплый пол.

Основные виды теплоизоляции теплого пола

Пробковая подложка

Экологически чистый плотный натуральный рулонный утеплитель. Область использования ограничивается предельной высотой помещений (при укладке материала высота поднятия пола составляет 3-4 см) и высокой стоимостью утепления.


Очень важный нюанс — пробковая подложка используется только в комплекте с дополнительным луче-отражающим слоем

Полипропилен

Полипропилен в виде экструдированных плит: звуко- и теплоизоляционное покрытие с закрытой ячеистой структурой. Не гигроскопичный. Хорошо поддается обработке. Выдерживает температуры до 130°С. А еще используют пенополистирол с накладкой в виде полипропиленовой пленки:

Пенополистирол

Экструдированный пенополистирол толщиной 50–100 мм: наилучшая теплоизоляция для водяного теплого пола. Прочный, легкий, твердый, недорогой материал, устойчивый к резко отрицательным и высоким температурам и сохраняющий при этом полностью свои свойства при длительной эксплуатации. Этому способствует воздушное наполнение ячеистой структуры.

Пенополистирол не разрушается в агрессивной среде. Не впитывает влагу и не разбухает. Устойчив к грибковому поражению, легко собирается при укладке.

Металлизированная лавсановая пленка

Такая подложка в качестве покрытия вспененного пенополистирола создает надежную защиту от разрушения пола при взаимодействии со щелочной средой цементно-песчаной стяжки. Алюминиевая фольга, без покрытия ее высокотемпературной ПВХ-пленкой, не используется ввиду неустойчивости фольгирующего слоя к коррозии.


Подложка, предотвращающая потери тепла, должна укладываться по всей поверхности, подлежащей подогреву, даже если в этом месте не планируется укладка греющих труб. Это делается для того, чтобы не нарушить целостность поверхности, обеспечить однородность структуры, для повышения надежности и прочности покрытия

Обратите внимание, что какой бы материал не применялся в качестве теплоизоляции, на него должен быть выдан сертификат качества

Как выбрать покрытие?

Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:

  • покрытия, созданные на основе бамбукового сырья;
  • некачественный и толстый линолеум;
  • паркет классический.

На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин

Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов

Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.

Теплый пол под ламинат

Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.

В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.

Утеплитель под теплый водяной пол на черновой бетонный пол

Хорошим утеплителем под теплый пол на водяной основе является, в частности, пеноплекс. Его листы выкладывают на прогрунтованное бетонное основание, укрывают полиэтиленом, выполняющим роль гидроизоляции, а уже после монтируют нагревательные элементы.

Надо сказать, что использование подложки под теплые полы (водяной нагревательной системы) при установке теплоизоляции сделает ваш пол устойчивым к воздействию влаги и продлит срок его службы. Из чего же в конечном итоге состоит эффективный водяной пол с максимальным результатом? Вот эти составляющие:

Черновой бетонный пол или стяжка для задержания тепла от его опускания и выхода наружу.

Теплоизоляция фольгированная, чтобы тепло, отражаясь, возвращалось обратно в помещение. Использование фольгированной теплоизоляции заметно снижает потери тепла, что приводит соответственно к увеличению температуры в обогреваемом помещении.

Утеплитель, который, сохраняя максимальное количество энергии, снижает при этом электрозатраты. О электрозатратах от теплого пола мы подробно говорили однажды в статье — теплый пол потребление электроэнергии, советую ознакомиться.

Таким образом, получается все тот же упомянутый «пирог», но с правильной «начинкой», поэтому полезный и долговечный.

Модульные и реечные типы теплых водяных полов

Такие системы чаще всего применяются в деревянных домах. Укладка труб осуществляется на черновой основе пола или на лаги.

В модульной системе применяются готовые ДСП панели для укладки труб. Их толщина составляет 2,2 см. В модулях имеются каналы для крепежных алюминиевых пластин и труб. Утеплитель при таком способе укладки монтируется в деревянном перекрытии.

Полосы монтируются с промежутком в 2 см. Исходя из шага меж трубами, используются полоски длиной 15-30 см и шириной:

  • 13;
  • 18;
  • 28 см.

Чтобы теплота не терялась, пластины оснащаются трубными защелками. Если чистовым покрытием полов будет линолеум (смотрите какой линолеум и какой теплый пол лучше выбрать, инструкция как произвести укладку) на трубы следует настелить один слой плит ГВЛВ. Когда финишной облицовкой является ламинат, паркет, то можно обойтись без него. Реечная разновидность настильных систем почти идентична модульной. Разница состоит в том, что вместо панелей в ней применяются планки шириной от 2,8 см. Промежуток меж рейками в модулях должен составлять не меньше 2 см. Реечная система укладывается лишь на лаги. Шаг между ними должен составлять 40-60 см. как теплоизоляционный материал в данном случае применяется пенополистирол либо минеральная вата.

Конструкционные особенности систем теплого пола

Классическое радиаторное отопление относится к конвекционному типу. По трубам и секциям радиаторов циркулирует теплоноситель t = +80… +95°C. Нагретые воздушные массы поднимаются от радиаторов и труб вверх, а холодный воздух опускается вниз. Конвекционные потоки возникают из-за разности температур в разных частях помещения на одной горизонтальной плоскости. При таком способе отопления наибольшая концентрация прогретых воздушных масс располагается на уровне головы человека и под потолком, то есть там, где это не актуально.

Более прогрессивная по сравнению с радиаторным отоплением система теплого пола с обширной поверхностью нагрева позволяет держать ноги в тепле, как рекомендует известная поговорка, а голову в холоде. Если точнее, то на уровне пола воздух прогревается до 24 градусов Цельсия, а на высоте двух метров температура порядка +16°C. Равномерный теплообмен и температурный режим для человека считаются наиболее благоприятными, комфортными.

Конструкционно системы теплых полов делятся на несколько категорий.

  1. Жидкостные. Трубы теплого пола подключаются к системе центрального отопления (при условии сохранения ее гидравлической целостности) либо котлу. Внутри труб циркулирует нагретый теплоноситель — вода/этиленгликоль. Монтаж выполняется настильным методом либо в толщу бетонной стяжки.

  2. Электрические. По принципу обогрева делятся на конвекционные и инфракрасные, а в зависимости от исполнения бывают пленочными, стержневыми, на основе аморфной металлической ленты и кабельными (в виде нагревательных матов и отдельного греющего кабеля). Пленочные инфракрасные системы укладываются только сухим способом, остальные виды нагревательных элементов допускается монтировать в стяжку либо клеевой слой под керамогранит/плитку.

  3. Гибридные или комбинированные электро-водяные системы. Внутри труб теплого пола проложен греющий кабель, передающий энергию циркулирующему теплоносителю. Монтаж выполняется либо в стяжку, либо сухим способом по жёсткому плитному утеплителю.

Потребительские плюсы всех горизонтальных низкотемпературных систем отопления очевидны: это и эстетика, заключающаяся в отсутствии видимых нагревательных элементов, и комфорт, достигающийся благодаря мягкому и равномерному прогреву всей площади помещения, и очевидная польза для здоровья, выражающаяся в отсутствии циркуляции пыли и сквозняков.

Энергоэффективность — немаловажное достоинство теплых полов, особенно оборудованных интеллектуальными функциями автобалансировки, круглосуточно поддерживающих степень нагрева теплоносителя или нагревательных элементов на оптимальном уровне, что позволяет сократить расходы на отопление минимум на 12-15%. Но с одним условием: система теплого пола была собрана грамотно, то есть с использованием высокоэффективного утеплителя. В противном случае лучистое тепло будет рассеиваться не только вверх, но и распространяться в толщу плит перекрытия, подогревая нежилой подвал или потолок нижнего этажа, что, соответственно, оборачивается перерасходом энергоресурсов и нивелированием главного достоинства всей концепции горизонтального отопления

В противном случае лучистое тепло будет рассеиваться не только вверх, но и распространяться в толщу плит перекрытия, подогревая нежилой подвал или потолок нижнего этажа, что, соответственно, оборачивается перерасходом энергоресурсов и нивелированием главного достоинства всей концепции горизонтального отопления.

В качестве утеплителей под системы теплых полов используются как синтетические, так и натуральные материалы, каждый из которых имеет свою область применения и нюансы монтажа. На схеме ниже представлен пример пирога теплого пола, смонтированного поверх ж/б плит перекрытия, утеплитель, необходимый для равномерного распределения тепла от нагревательных элементов, представлен полиизоциануратными плитами LOGICPIR Полы от ТЕХНОНИКОЛЬ.

Схема обустройства энергоэффективной системы теплого пола с использованием теплоизоляционных плит LOGICPIR Полы от ТЕХНОНИКОЛЬ

Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Принцип работы

Теплоноситель перемещается по полимерным или металлическим трубам, расположенным в толще бетонной стяжки. Циркуляция жидкости в контуре обеспечивается за счет циркуляционного насоса, а нагрев осуществляется отопительным котлом. Разогретый теплоноситель проходит через все трубы, отдает полученное в котле тепло, и возвращается для повторения рабочего цикла. В помещение тепло попадает через напольное покрытие.

При использовании водяного теплого пола в качестве единственного источника обогрева настройка температурного режима осуществляется непосредственно на котле. В том случае, если в доме комбинируется несколько систем отопления, то для регулировки температуры потребуется смесительный узел, разделяющий разные контуры и должным образом смешивающий холодный и горячий теплоноситель.

Вся отопительная система водяного пола включает в себя следующие элементы:

  • Отопительный котел;
  • Общий стояк отопления;
  • Распределительный узел;
  • Трубы.

В конструкцию распределительного узла входят:

  • Циркуляционный насос;
  • Смесительный узел;
  • Коллектор, обеспечивающий независимую работу каждого отдельного контура отопления.
