Производим расчёт
Формула, по которой считается теплоотдача следующая:
Q = K*F*dT, где
- К – коэффициент теплопроводности стали;
- Q – коэффициент теплоотдачи, Вт;
- F – площадь участка трубы, для которого производится расчёт, м 2 dT – величина напора температуры (сумма первичной и конечной температур с учётом комнатной температуры), ° C.
Коэффициент теплопроводности K выбирается с учётом площади изделия. Зависит его величина и от количества ниток, проложенных в помещениях. В среднем величина коэффициента лежит в пределах 8-12,5.
dT называется также температурным напором. Чтобы параметр высчитать, нужно сложить температуру, которая была на выходе из котла, с температурой, которая зафиксирована на входе в котёл. Полученное значение умножается на 0,5 (или делится на 2). Из этого значения вычитается комнатная температура.
dT = (0,5*(T 1 + T 2)) — T к
Если стальная труба изолирована, то полученное значение умножается на КПД теплоизоляционного материала. Он отражает процент тепла, который был отдан при прохождении теплоносителя.
Алюминиевые радиаторы Rifar

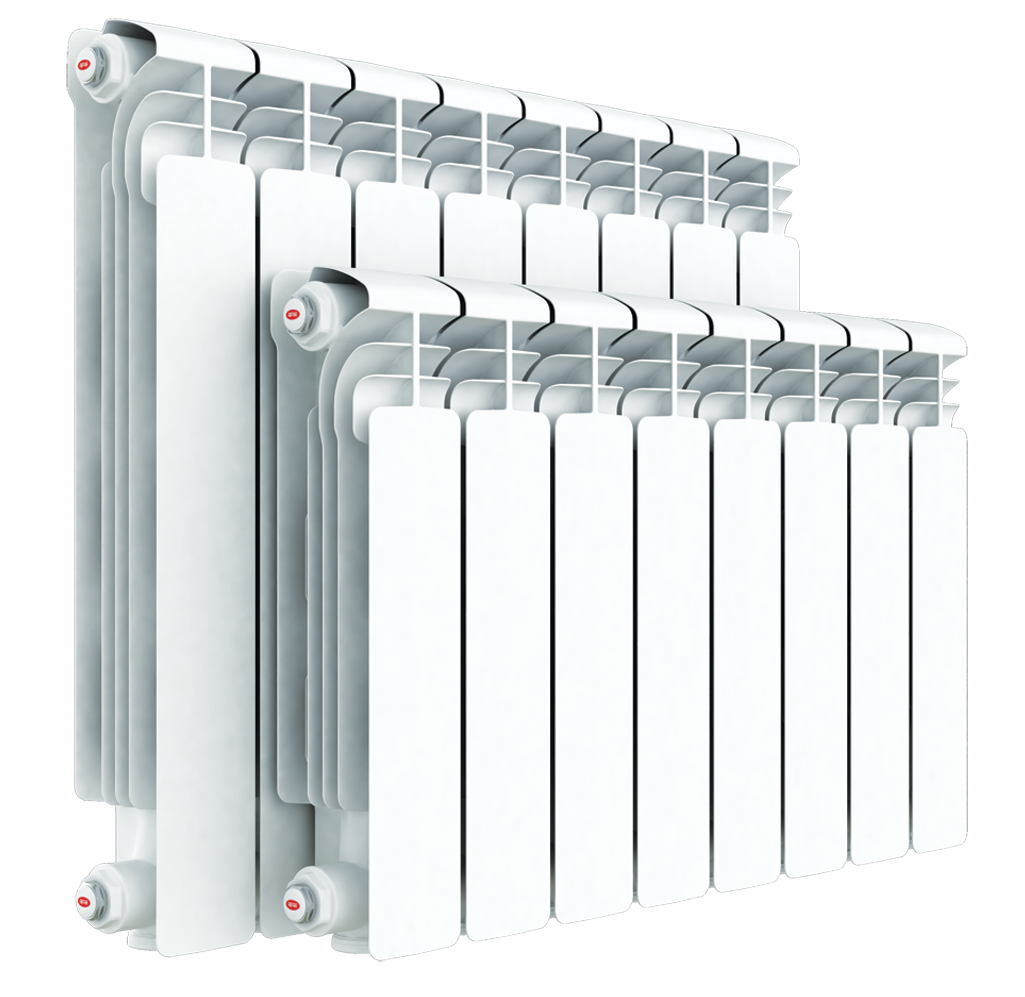

Радиаторы из алюминия, производимые компании Rifar, имеющие среди своих аналогов самые передовые показатели, на ряду с этим обладают также примечательными особенностями по части конструкции. Строение вертикального канала и стенка толщиной в 2,8 мм позволяют им выдерживать давление до 20 атмосфер. Это и является их основным отличием от марок других алюминиевых радиаторов.
Алюминиевые радиаторы Rifar
Для свободного протока теплоносителя они имеют пониженное гидравлическое сопротивление. С такими радиаторами в качестве теплоносителя можно использовать даже незамерзающие жидкости. На такие радиаторы ставится жёлтая наклейка, где перечисляются основные виды теплоносителей, пригодных для использования. Срок службы радиаторов из алюминия компании Rifar составляет от 10 до 25 лет.
Сколько воды в 1 секции
За счет высокой теплопроводности достаточно незначительной площади поперечного сечения коллектора, достаточного лишь, чтобы пропустить теплоноситель с чуть меньшим сопротивлением, чем труба разводки.
В каждой секции алюминиевой батареи вертикальный канал между коллекторами делается еще в несколько раз меньше по сечению, распределяя теплоноситель равномерно по всему радиатору. Все это приводит к значительному уменьшению внутреннего объема алюминиевого радиатора по сравнению с чугунными, стальными и даже биметаллическими.
В таблице с техническими характеристиками уже указывался объем секции алюминиевого радиатора. Он может составлять от 0,11 литра для секций с межосевым расстоянием в 200 мм и до 0,58 литров для стандартной секции 500 мм.
Радиаторы высотой более 500 мм естественно вмещают больше теплоносителя, но примерный рост показателя соизмерим с указанным ранее диапазоном.
Для систем отопления с принудительной циркуляцией малый внутренний объем радиатора – это положительная черта. Чем меньше объем всей системы, тем эффективнее она работает и быстрее реагирует на изменение настроек.
Для естественной циркуляции незначительный объем воды в радиаторе – это скорее недостаток, ведь контур нормально работает только в случае постоянного движения теплоносителя за счет перепада температур и теплового расширения. Чем больше воды в системе, тем лучше.
Алюминиевый кожух и окраска
Чтобы повысить температуру в помещении, можно увеличить площадь нагреваемой поверхности с помощью кожуха из алюминия. Он надевается на радиатор, нагревается от горячих секций, тем самым повышая теплоотдачу. Кожух, кроме того, выполняет декоративную роль. Стоит такое приспособление недорого, а эффект от него существенный.
Удивительно, на роль играет и тот цвет, в которые окрашены радиаторы отопления. Мы привыкли красить их в светлые тона, преимущественно — белый. Но у более темных оттенков теплоотдача существенно выше. Например, отопительные секции, выкрашенные в коричневый цвет имеют теплоотдачу выше, чем белые примерно на 25 %.
Кожух алюминиевый для радиаторов
Помещения со стандартной высотой потолков
Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.
Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.
- Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
- Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.
Также можно воспользоваться таблицей:
Таблица для расчета количества радиаторов на М2
Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..
Помещения с высотой потолков более 3 метров
Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.
Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
Также можно воспользоваться таблицей:
Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:
- Находится в панельном или плохо утепленном доме;
- Находится на первом или последнем этаже;
- Имеет больше одного окна;
- Расположена рядом с неотапливаемыми помещениями.
В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.
Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.
- Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
- Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
- Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
- Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
- Умножаем полученное количество на коэффициенты:
Угловая комната – коэффициент 1,2;
Панельный дом – коэффициент 1,1;
Два окна – коэффициент 1,1;
Первый этаж – коэффициент 1,1.
Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.
При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .
Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.
- Расход дизельного котла отопления
- Биметаллические радиаторы отопления
- Как сделать расчет тепла на отопление дома
- Расчет арматуры для фундамента
Начальный этап работ
Разумеется, что в таком деле просто невозможно обойтись без специального радиаторного ключа. С его помощью нужно снять батарею, предварительно отсоединив её от системы отопления. Не стоит сразу же приниматься за установку дополнительных секций. Проблема может скрываться в банальном засорении радиатора. Чтобы проверить, действительно ли вам не хватает тепла от количества секций либо же причина в простом засоре, нужно пропустить через батарею струю воды под небольшим напором. Лучше всего это проделать в ванной комнате. Если вода выходит в том же количестве, в котором поступает внутрь батареи, значит, действительно необходимо увеличить количество секций алюминиевого радиатора или того типа металла, из которого выполнена ваша батарея отопления.
Общие рекомендации по монтажу
Установку алюминиевых радиаторов обычно проводят в теплое время года. Перед приобретением батарей надо рассчитать, сколько их всего потребуется. Для этого умножают площадь помещения на 100 Вт и делят на энергоотдачу отдельной секции (указано в паспорте изделия). Полученное число обозначает количество секций, необходимое для взятой площади.
Виды и комплектация алюминиевых радиаторов
Стандартные алюминиевые батареи обычно устанавливают в теплосеть с малым разрешенным давлением теплоносителя (до 18 атмосфер). Такими показателями отличаются автономные системы в малоэтажных домах, где исключены гидроудары и опрессовка с критическим давлением воды.
Внимание! В процессе эксплуатации в алюминиевых радиаторах накапливается водород. Его периодически стравливают через воздухоотводчик, иначе рано или поздно батарею разорвет
Нельзя проверять наличие водорода зажженной спичкой.
Усиленные отопительные приборы из алюминия выдерживают давление до 25 атмосфер. Такие изделия можно использовать в системе централизованного отопления. Допускается наращивание усиленной батареи до 12 секций, при условии искусственной циркуляции – до 24 секций.
Усиленный алюминиевый радиатор
Комплектующие (заглушки, прокладки, клапаны, кронштейны, шаровые краны) поставляются в упаковке с радиатором. Отдельно продается запорная арматура и для терморегулирования. С ее помощью не только корректируют температуру в помещении, но и перекрывают радиатор для ремонта или замены.
Основные комплектующие поставляются вместе с прибором
Трубы для радиаторов из алюминия
Трубы, к которым подключаюталюминиевые батареи, должны иметь специальный антикоррозионный слой. Если это локальная система, то батареи подсоединяют к ней металлопластиковыми трубами. К централизованной теплосети лучше подключаться через стальные трубы.
Прибор должен быть размещен на стене в соответствии с нормативами СНИП:
- Расстояние от подоконника до верхней плоскости радиатора, а также от пола до нижней плоскости – 10 см.
- Зазор между стеной и батареей – 5 см.
Следование этим указаниям обеспечит правильную циркуляцию теплого воздуха.
Теплопотери при различной установке отопительных приборов
Компенсация теплопотерь
Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:
- Дробные значения округлить в положительную сторону. Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
- Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон. Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
- Нужно добавить несколько секций, если две стены в комнате выходят на улицу. или высота потолка достигает больше 3 м.
Дополнительно стоит учесть и особенности отопительной системы. Автономное или индивидуальное отопление намного эффективней по сравнению с центральными системами в многоэтажных домах. Если по трубам идет уже остывший теплоноситель, радиаторы не смогут работать на полную мощность.

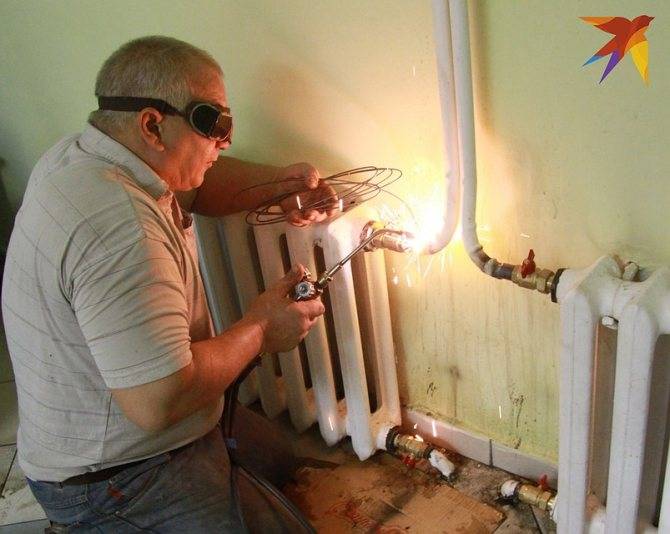

Замена радиаторов отопления в квартире
Замена, установка или перенос инженерных сетей, электрического, санитарно-технического или другого оборудования, в соответствии со ст. 25 ЖК РФ, требует обязательного внесения изменений в технический паспорт жилого дома. Но, согласно Инструкции о проведении учета жилищного фонда в РФ № 37 от 04.08.1998 года, утверждено, что в технический паспорт жилого дома не вносятся сведения о наличии отопительных приборов и их местоположении — трубопроводы горячей и холодной воды, отопления газа, канализации и т. п. Радиаторы центрального отопления также не показываются на поэтажных планах. Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.
Согласование
Собственнику квартиры для начала требуется согласовать:
- замену первоначальных радиаторов на радиаторы аналогичные;
- замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
- перенос батарей.
В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.
В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.
Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.
Выбор материала

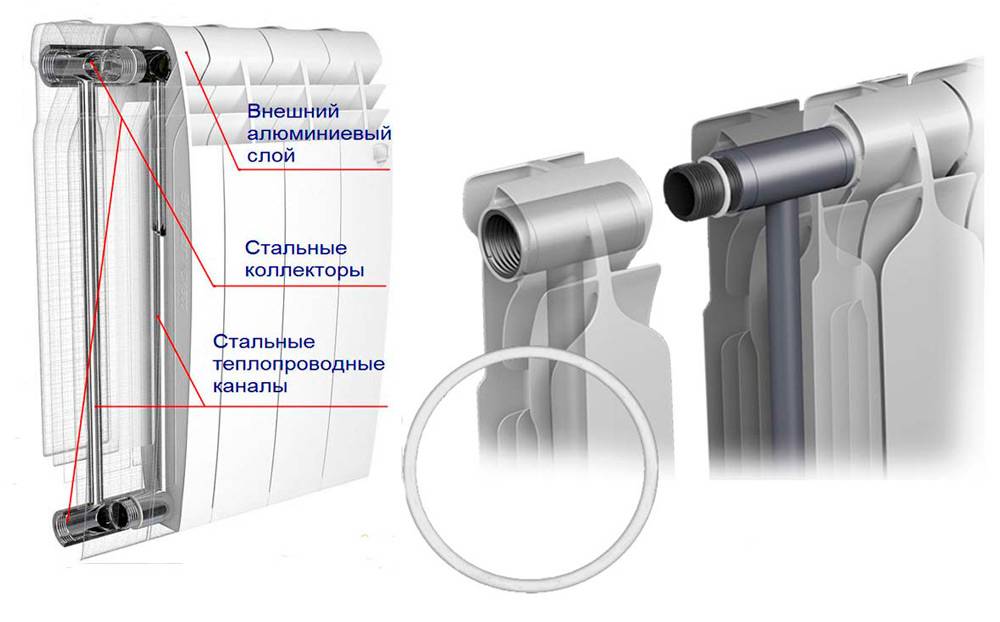

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:
- высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
- химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
- высокий КПД;
- современный вид вполне презентабелен.
Чугунные радиаторы отличаются долговечностью. К положительным критериям относятся устойчивость к коррозии и возможным гидравлическим ударам. Основной недостаток — большая масса и ограниченность в дизайне. За дополнительную плату, конечно же, дизайнеры способны оформить радиаторы декором, соответствующем вашему интерьеру. Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.
Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.
Рассчитываем количество секций
Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции
Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:
- дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
- вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.
Улучшение конвекции путем увеличения циркуляции воздуха
Законы физики говорят о том, что увеличение скорости движения воздушных потоков в помещении способствуют быстрейшему прогреву. Для этих целей подойдет вентилятор, который необходимо установить так, чтобы воздух направлялся от нагретых секций к центру комнаты..
Если же отопительные секции смонтированы таким образом, что находятся глубоко под подоконником (при его большой ширине), можно выполнить в нем дополнительные отверстия. Это поможет циркуляции воздуха, он не будет копиться и застаиваться в нише. Конечно, это касается ситуаций, когда подоконник выполнен из пластика или дерева. Продолбить бетонное или гранитное изделие самостоятельно будет сложно. Отверстие можно закрыть декоративными заглушками.
Зачем может понадобиться замена
Основная причина замены радиаторов — их неисправность В большинстве случаев отсутствие тепла во время отопительного периода связано с неисправностями коммуникаций и нагревательных элементов. Чтобы получить этому подтверждение, нужно сходить к соседям или спуститься в подвал. Рука сразу ощутит разницу в температуре.
Причины замены батарей отопления:
- Засорение каналов грязью и строительным мусором. Инородные тела появляются в трубах после проведенного ремонта на теплотрассе открытым способом.
- Отложение известкового налета. Такое явление характерно для зданий и коммуникаций, возраст которых составляет несколько десятков лет. Сузившиеся каналы замедляют движение теплоносителя и он быстро остывает.
- Необходимость изменения дизайна помещения, в которое не вписывается старое отопительное оборудование – неопрятные чугунные изделия, покрытые несколькими слоями облупившейся краски.
- Появившаяся течь. Это опасное явление, свидетельствующее о коррозии и износе металла или начале разрушения прокладок. Требуется немедленная замена радиаторов отопления, так как отверстие может быстро увеличиться и произойдет массовое затопление соседей.
- В целях профилактики. Менять нагревательные элементы нужно регулярно в соответствии с инструкциями производителей.
Размещение приборов отопления
Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.
На это в СНиП по установке теплового оборудования есть четкая инструкция:
- Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
- Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
- Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.
Биметаллические отопительные приборы
Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:
- Имеют четыре точки возможного подключения – две верхние и две нижние;
- Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;
Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.
Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.
Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:
Еще важно и место, куда вы планируете установить отопительный прибор
- В процессе создания новых сетей отопления;
- При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
- В случае недогрева можно нарастить батарею, присоединив дополнительные секции.
Алюминиевые батареи
Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!
Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.
Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается
Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.
Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.
https://youtube.com/watch?v=y9a35JHa0TM
Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.
Мы говорим именно о том, что указано на данном рисунке
В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
Как правильно установить
Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.
Правильная установка радиаторов отопления
Крепление к стене
Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.
Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических
При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.
Один из видов кронштейнов
При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.
Крепление к полу
Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.
Ножки для установки алюминиевых и биметаллических радиаторов на пол
Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.
Время проведения процедуры
Чтобы поменять батареи, потребуется примерно 2,5 часа При наличии необходимого оборудования и опыта обращения с ним можно провести замену отопительных приборов быстро и качественно.
Расчет на одно изделие:
- составление проекта — 10 мин;
- отрезание подачи и обратки — 5 мин;
- снятие и вынос старого радиатора — 5 мин;
- установка теплового экрана — 15 мин;
- монтаж кронштейнов — 10-15 мин;
- сборка контура с шаровым краном — 40-60 мин;
- крепление крана Маевского — 5 мин;
- присоединение разводки — 10 мин;
- проверка качества сборки — 10 мин.
Чтобы провести замену батареи в одной комнате потребуется не более 2,5 часов. Для ремонта в стандартной двушке хватит 8 часов с учетом перерыва на обед.
