Вентиляция смотровой ямы в гараже: специфика обустройства системы воздухообмена

Что вы получаете, обустроив вентиляцию

• за счет притока свежего воздуха нормализуете температуру в помещении, добиваясь максимального для себя комфорта;
• устраняете среду, благодатную для появления конденсата и сырости;
• удаляете из помещения опасные для человеческой жизнедеятельности вредные газы и примеси, неминуемые при хранении горючих веществ;
• продлеваете срок службы своего автомобиля, защищая его от коррозии;
• получаете возможность хранить в гараже не только комплектующие и инструменты, но и продукты питания;
• добиваетесь приятного для ремонта и отдыха микроклимата в гараже.

Это интересно: Как сделать вентиляцию в сарае для животных: нормы и требования + инструкции по обустройству

Естественная или механическая

Прежде, чем устраивать монтажные работы по установке вентиляционного оборудования, необходимо определиться, какой тип проветривания оптимально подойдет для гаражного помещения. Это зависит от объема помещения, наличия подземных отделений (смотровая яма, овощное хранилище, подвал), вида производящихся работ, степень их опасности для здоровья автовладельца, частоты использования строения, его конструкции.

Перечисленные факторы определяют, какую вентсистему устанавливать: механическую или естественную. Каждая обладает своими преимуществами, совпадающими с определенным типом сооружения.

Плюсы естественного способа вентилирования:

• минимальная стоимость исходных материалов;
• стандартный набор инструментов;
• легкость монтажа;
• простота эксплуатации;
• возможность усовершенствования.

Недостатки:

• малоэффективна летом из-за незначительной разницы температур;
• влияние погодных условий, направления ветра, времени года;
• недостаточно производительности для удаления сильно загрязненного воздуха.

Преимущества механического вентилирования:

• отсутствует подверженность влиянию атмосферных условий, силы, направления ветра;
• возможность варьировать месторасположение вентиляционных проемов;
• высокий показатель производительной мощности;
• качественная нормализация температурно-влажностного показателя воздушной среды общегаражного пространства;
• вариативность выбора механических средств принудительного побуждения воздухообмена.

Минусы:

• более высокая стоимость;
• необходимость подведения электрической проводки;
• затраты на электроэнергию;
• усложненный вариант установки вентиляционной системы;
• уровень рабочего шума вентилятора.

Аэрацию целесообразно устанавливать внутри небольших гаражных строений, лишенных подземных отделений погреба, ямы осмотра (например, железный тип конструкции). Усложненная механическая схема оправдана на больших, объемных пространствах, где требуется высокая производительная мощность, кратность смены воздушных потоков.

Часто выбирают гибрид механической системы и аэрации – комбинированный способ проветривания, когда устанавливается только вытяжной вентилятор, удаляющий отработанный воздухопоток верхних слоев помещения. Нижние слои естественным образом заполняются свежим приточным потоком.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Устройство и схема вентиляции

Самый простой способ обустройства вентиляции гаража с ямой и подвалом — проделывание небольших отверстий в стене строения. Их обязательно нужно прикрыть решёткой для защиты от проникновения грызунов и других животных. Такая система практически не требует финансовых и временных затрат. При этом она малоэффективна, особенно это касается пространства, находящегося ниже уровня земли.

Стандартная приточно-вытяжная система для надземной постройки гаража не сможет обеспечить необходимых условий для ямы и погреба.

Схема приточно-вытяжной вентиляции естественного типа для подвала или смотровой ямы гаража:

Трубы притока и вытяжки должны располагаться в противоположных углах.
Приточная труба должна заканчиваться на уровне 20—30 см от пола.
Труба вытяжки размещается максимально близко к потолку (для смотровой ямы к крышке).
Трубы рекомендуется устанавливать максимально горизонтально.
Внешний конец трубы вытяжки должен возвышаться над верхней точкой кровли гаража на расстоянии не менее 50 см.
Верхнее окончание трубы притока размещается на 5—15 см выше уровня земли

Зимой важно обеспечивать очистку приточного отверстия от снега. Увеличивать высоту не рекомендуется, так как это снижает мощность циркуляции.
Для повышения эффективности циркуляции воздуха на трубы устанавливаются дефлекторы

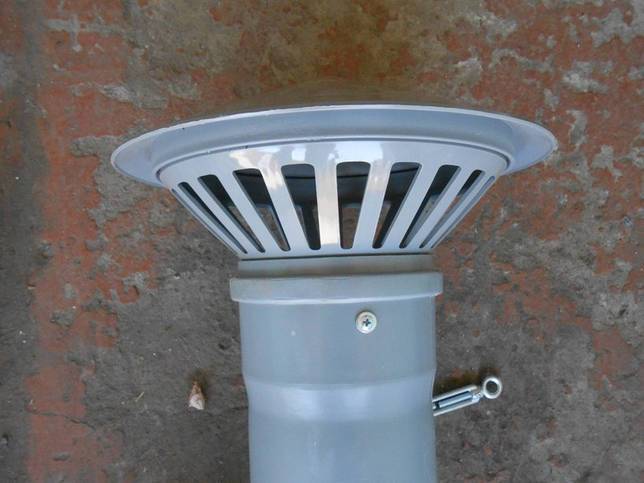

В любом случае трубы нужно защитить от попадания осадков и грязи колпаком.
Труба притока дополняется решёткой для защиты от насекомых, грызунов и других животных.
На трубах в помещении можно предусмотреть заглушки, которые позволят ограничить или прекратить циркуляцию в случае необходимости.
В местностях с холодной зимой трубы необходимо утеплить, чтобы предотвратить промерзание.

К сожалению, естественная система вентиляции имеет один минус — при выравнив

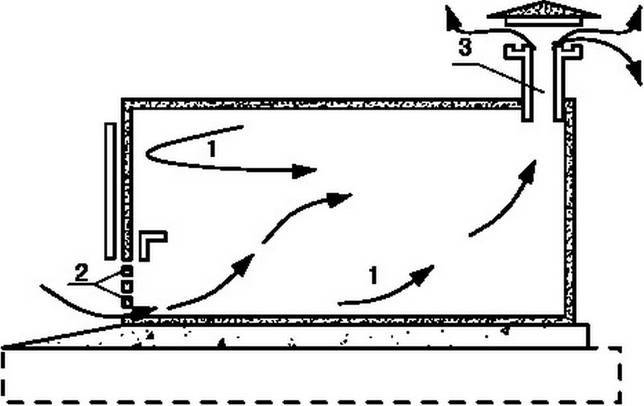

Схема вытяжки воздуха из гаража

Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Схема вентиляции гаража

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

Высота трубы над крышей

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Виды вентиляционных систем

Принудительная система циркуляции В зависимости от способа создания перепада давлений, обеспечивающего циркуляцию воздуха в помещениях, все существующие системы вентиляции делятся на три основных группы. Это:

• естественная вентиляция;
• схемы принудительного (механического) воздухообмена;
• комбинированные системы.

Функционирование систем естественной вентиляции осуществляется за счёт перепада давления и температуры воздушных слоёв, находящихся у пола и на крыше строения.

При наличии даже небольшой разности указанных показателей наблюдается вполне реальное перемещение воздушных масс в направлении от приточного вентиляционного отверстия в сторону оголовка вытяжной трубы, размещаемой, как правило, над поверхностью кровли.

В случае разветвлённой системы каналов с помощью естественной вентиляции не всегда удаётся достичь требуемого качества воздухообмена, обеспечивающего необходимую чистоту воздуха в помещении. В этой ситуации вам придётся смонтировать в гараже специальное оборудование, используемое для принудительного перемещения воздуха в обслуживаемом пространстве. Иногда такую систему вентиляции называют ещё механической, поскольку в её состав входят специальные механические узлы, создающие тягу искусственным путём.

Основное отличие этой системы от рассмотренного нами ранее естественного способа состоит в том, что она может обеспечивать нормальный воздухообмен круглогодично. Такая возможность объясняется самим методом её организации, при котором воздух из помещения удаляется принудительным путём, а поступает в него естественным путём (через приточное отверстие).

Таким образом, перед тем как делать вентиляцию в гараже, вам необходимо будет тщательно проанализировать все «за» и «против» относительно каждого из описанных выше способов внутреннего воздухообмена в помещении.

Поскольку системы принудительной вентиляции относятся к разряду довольно затратных конструкторских решений – автолюбители предпочитают устанавливать у себя в гаражах давно проверенные схемы естественного или комбинированного типа. При выборе класса вентиляционной системы следует учитывать как свои финансовые возможности, так и конструктивные особенности гаражного помещения (в частности – наличие в нём подвала и смотровой ямы).

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Lorik190 › Блог › Как сделать смотровую яму в гараже

Привет ДРУЗЬЯ!Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/СТРОЙПОРТАЛ

Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.

Определение оптимальных размеров и формы смотровой ямы

Готовая смотровая яма должна быть и безопасной, и удобной для использования. Поэтому перед началом работ рекомендуется изучить данные геологических изысканий по состоянию грунта и расположению грунтовых вод под гаражом. Это позволит определить оптимальную глубину ямы. Если грунтовые воды находятся довольно глубоко, то рекомендуемая высота от пола до «потолка» может составлять около 2 м или меньше (рост владельца + 20-30 см). С размерами можно ознакомиться на чертеже.

Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.

Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.

Выкладка стен и ниш в смотровой яме

После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:

1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.

2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.

3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.

Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.

? Особенности устройства вентиляции и выбор лестницы

Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.

Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.

В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.

Нюансы проветривания смотровой ямы

Для обеспечения комфортных условий работы смотровую яму можно оборудовать качественным освещением, разного рода полками, предназначенными для хранения оборудования, и, разумеется, вентиляцией. Вкратце выясним, как это все должно выглядеть.

Если вытяжка в помещении уже наличествует, то вы можете просто протянуть соответствующие трубы в смотровую яму. Что касается диаметра воздуховодов, то он в данном случае может составлять около 10-ти сантиметров. Труба, подающая воздух, должна заканчиваться практически у самого дна ямы, вторую же зафиксируйте с противоположной стороны, отступив от верхнего края тоже сантиметров на 10.

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты.

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий.

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Шаг 3. Оформите проем, в который будет поступать воздух.

Делается это перфоратором — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход.

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.
