Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Как установить обратный клапан для вентиляции

Способ использования обратного клапана зависит от того, какую схему вентиляции планируется использовать. Если речь идёт о комплексной, которая охватывает несколько помещений, то используют магистральный воздуховод, к которому подсоединяют вентиляционные трубы из каждого помещения.

установка обратного клапана на вентиляцию

В некоторых случаях вентиляция с обратным клапаном может потребоваться только для одного или двух отверстий. В таком случае их устанавливают отдельно для каждого из них.

Местоположение клапана в вентиляционной системе

Обратный клапан часто используется вместе с вентиляторами. Пока устройство работает, он остаётся открытым. После выключения оно закрывается, чтобы не допустить обратного тока воздуха.

Если рассматривать классическую схему, когда вытяжка на кухне выходит в трубу, идущую из ванной, то такие клапаны устанавливают в следующих местах:

1. На выходе из ванной для того, чтобы не допустить притока в неё воздуха.
2. На том участке вытяжки, который находится то подсоединения к общей трубе. Он устанавливается так, чтобы воздух не попадал обратно в кухню.
3. При выходи отверстия наружу ставят ещё один обратный клапан.

Если применяются более сложные конструкции, то обратный клапан устанавливается в каждом отверстии до попадания в общий воздуховод. Дополнительно такое устройство оборудуют с внешней стороны стены.

Нюансы установки и обслуживания

Если производится монтаж антивозвратного клапана для отверстия, выходящего на улицу, его необходимо утеплить. Если этого не сделать, то при выходе тёплого воздуха на улице произойдёт его охлаждение. Это приведёт к образованию конденсата.

Отверстие для монтажа можно сделать в середине вентиляционной трубы. Если она расположена вертикально, такое размещение позволит создать декоративный короб и скрыть трубу, оставив доступ к вентиляционному отверстию.

Согласно санитарным нормам не разрешается объединять вытяжку из кухни с теми, которые установлены в ванной или туалете.

Для стандартных вентиляционных отверстий в продаже имеются готовые решения. Их покупка и установка — являются эффективным решением проблемы.

Если возникает необходимость использования принудительной вентиляции, то выгодно использовать для этого тройник. При этом одно отверстие должно быть оборудовано для принудительной, другое — для естественной вентиляции. В этом случае они смогут работать попеременно.

Монтаж устройства на вытяжку

монтаж обратного клапана на вытяжку

Это возможно в некоторых случаях. Например, можно сделать клапан для вытяжки для вентиляционной шахты на кухне в многоквартирном доме. Для этого нужно сделать следующее:

• Нужно снять старую вентиляционную решётку.
• Делают картонную рамку. Для этого прикладывают решётку к листу и очерчивают его. Прямоугольник должен быть таким, чтобы обеспечить плотное прилегание вентиляционной решётки.
• Теперь нужно отметить на картоне внутреннюю часть отверстия. Вырезают два прямоугольника там, где будет отверстие, оставляя центральную перекладину.
• Из обложки пластиковой папки-скоросшивателя вырезают две мембраны, которые должны быть немного шире сделанных отверстий. Внешние края мембран должны оставаться внутри отверстия, чтобы они могли отклонятся внутрь.
• Мембраны к картонной рамке прикрепляют при помощи скотча.
• Перед установкой конструкцию прислоняют к вентиляционному отверстию и убеждаются в её работоспособности.
• Конструкцию прикрепляют к стене, снаружи закрывая старой решёткой. Для этого модно использовать дюбели.

Это один из вариантов обратного клапана, который можно сделать самостоятельно. Аналогичные конструкции можно сделать для вентиляции в ванной или туалете.

Для чего нужен на вентиляции обратный клапан

принцип действия обратного клапана на вентиляции

Вентиляционная система включает в себя как входные, так и выходные отверстия. В первые из них поступает свежий воздух с улицы, во вторые — уходит загрязнённый. Выходные устанавливают на кухне и в других местах, откуда необходимо вывести наружу спёртый воздух.

Нормальная работа вентиляции предусматривает, что поток воздуха проходил через выходные отверстия из помещения наружу. Если происходит обратное движение, то вентиляционная система перестаёт нормально работать. Чтобы этого избежать, нужно использовать обратный вентиляционный клапан.

Когда появляется обратная тяга из выходного вентиляционного отверстия, это может принести такие проблемы:

1. В многоэтажных домах таким образом поступают запахи от соседей.
2. Запах с кухни, водяные поры вместо того, чтобы выводиться наружу, скапливаются на кухне.
3. В частном доме в холодное время года поступление холодного воздуха снаружи способно существенно понизить температуру, препятствуя работе системы отопления.
4. Из-за появления обратной тяги дым может вместо того, чтобы уходить наружу, возвращаться внутрь помещения.

Обратный клапан может быть использован для входных или выходных отверстий

Важно, чтобы движение происходило только в нужном направлении. В большинстве случаев установка обратного клапана позволяет решить возникшие проблемы

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Типы вентиляционных решеток по функциональному назначения

В зависимости от своего назначения они могут подразделяться на наружные приточные, внутренние приточные и внутренние вытяжные

С наружным притоком

Данные решетки могут, в свою очередь, подразделяться на:

• Фронтонные – применяются специально для проветривания помещений на чердаках (чаще всего изготавливаются с расширенной окантовкой, придающей им большую эстетичность);
• Цокольные – устанавливаются в подвальных помещениях и должны помимо функции вентиляции еще и обеспечивать надежную защиту от грызунов (их типовыми размерами считаются 37,5х37,5 см, 15х15 см и 24х24 см).
• Дверные – обычно им отдают функцию приточного клапана, расположенного в районе дверного проема, когда отсутствует возможность по-другому организовать достаточную подачу воздушного потока в помещение;
• Напольные – такие модели незаменимы, когда требуется организовать приток кислорода, вытесняющий отработанный воздух от пола к потолку. Они могут быть как стационарными, так и регулируемыми. В последнем случае в металлическую раму попросту устанавливают регулируемые шторки-жалюзи, которые сворачиваются в рулон.

С внутренним притоком

Они обеспечивают приток воздуха в обслуживаемое помещение из специально обозначенного источника. Как пример можно привести каминные вентиляционные решетки – с их помощью осуществляется прогрев воздуха в комнате. Холодный воздух проникает в камин через нижнюю решетку, получает свою долю обогрева, а через верхнюю решетку подается в комнату. Внутренние приточные решетки стандартно выполняются в круглой форме, таким образом они гармоничнее вписываются в интерьер. Существуют и эксклюзивные дизайнерские варианты, которые изготавливаются с помощью художественной ковки или лазерной резки. Стоит отметить, что внутренние приточные распределители  никогда не оборудуются клапанами. Они изготавливаются из термостойких материалов и рассчитаны на работу с очень прогретым воздухом.

Внутренние вытяжные

К таковым возможно отнести:

• Накладные – устанавливаются в жилых помещениях, которые имеют собственную естественную тягу. Москитное полотно в их конструкции предотвращает доступ насекомых в квартиру. Дополнительно могут оборудоваться обратным клапаном, что означает, что жильцам не будет угрожать обратная тяга. Место их типовой установки – санузлы и кухни. С помощью подвижных планок регулируется их пропускная способность;
• Распределители с соединительным клапаном (специально для кухонных помещений) – выполняются из полихлорвинила, оборудуются инерционными жалюзи или обратным клапаном. Одновременно осуществляют и естественную тягу и отток отработанных воздушных масс;
• Щелевые – монтируются в тех местах, где вентиляцию желательно оставить незаметной. Для этого подбирается специальный цвет решетки (под цвет потолка), также могут быть сокрыты элементами декора либо вовсе разместиться между уровнями сложноуровневого потолка.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

Варианты подачи свежего воздуха в комнаты с помощью приточного оборудования В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Правила выбора решетки с обратным клапаном

Перед походом в магазин измерьте параметры вентиляционного отверстия: диаметр круглого, линейные размеры у прямоугольного.

Чтобы определиться с типом вентиляционной решетки с обратным клапаном для кухни, оцените возможности вашей системы вентиляции: насколько сильный воздушный поток от вытяжки и обратной тяги.

Если вытяжка обычная, использующаяся на кухне многоквартирного дома, то подойдут одностворчатые и мембранные модели, предпочтение стоит отдавать пластику.

Для случаев, когда используются мощные вытяжки или системы из нескольких устройств, лучше купить жалюзийно-лепестковые или двустворчатые варианты.

В магазине обращайте внимание на качество продукции:

• проверьте, насколько плотно клапан прилегает к корпусу в закрытом положении;
• как вращаются запирающие элементы – должны крутиться плавно, без усилий;
• изделие не должно сильно пахнуть пластиком;
• проверьте соответствие размеров;
• оцените, насколько громкий звук при смене направления затворок;
• известность фирмы-производителя свидетельствует о качестве.

При выборе старайтесь учитывать особенности каждого вида изделий, которые подбираются под конкретный случай.

Этапы и правила монтажа

Установку вентиляционной решетки своими руками можно выполнить в пластиковый или деревянный подоконник – для монтажа в бетонную «доску» потребуется куда больше опыта и другой инструмент. В остальном в подоконник из бетона решетка монтируется точно так же.

Рассмотрим нюансы и этапы работы для пластиковой или деревянной доски и такой же решетки. Для проведения работ подоконник снимать не обязательно. Направление ламелей (если отверстия щелевидные, и ламели установлены под углом) должно быть в сторону окна.

Вырезанное тверстие в подоконнике под вентиляционную решетку

Из инструментов потребуется:

Разметочный инструмент (маркер, карандаш).

Электролобзик или болгарка.

Клей для пластика (использовать не обязательно).

Любой тяжелый предмет, который можно использовать в качестве пресса (нужен, если решетка будет приклеиваться).

Диаметр сверла у дрели должен быть больше, чем ширина полотна электролобзика (чтобы оно могло пролезть в высверленное отверстие).

Этапы работы

Сам процесс выглядит так:

Размечается место, где будет располагаться решетка.

По углам высверливаются отверстия.

В дырку вставляется полотно лобзика и выпиливается посадочное отверстие под саму решетку.

Изделие устанавливается в отверстие – для «примерки».

Края отверстия промазываются клеем.

Решетка устанавливается на место и прижимается.

Выдавливаемый по краям клей – удаляется.

Сверху решетки устанавливается любой тяжелый предмет – в качестве пресса.

Отверстие в подоконнике для установки решетки

Металлические изделия (а также некоторые пластиковые и деревянные) крепятся не на клей, а на болты.

Использование клея не является идеальным решением – в данном случае конструкция получится цельной. При необходимости (к примеру – если пластиковая ламель сломается) – решетку придется отдирать от поверхности.

Клей можно не применять, если паз будет идеально ровным: чтобы решетка «сидела» в нем плотно, не смещаясь. В таком случае при необходимости ее можно будет вытащить – для замены, ремонта или чистки.

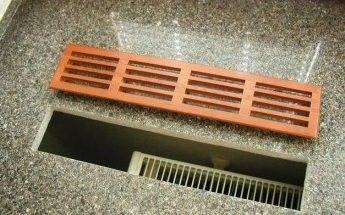

Кухня с объединенными столом и подоконником выглядит невероятно стильно. Дополнительная рабочая поверхность перед окном и отсутствие громоздких радиаторов сейчас в моде. Но в такой ситуации приходится вырезать в столешнице отверстие для прохождения теплого воздуха. Эффектно закрыть такой проем можно с помощью декоративной металлической вентиляционной решетки в столешницу.

Сортировать:

Монолитная как планка узкая решетка с двумя щелями понадобилась для установки в конвекционное отве..

В проекте длинная столешница для нескольких рабочих мест соединялась с подоконниками, под которыми р..

Аккуратная решетка с кольцевым узором выполнена из нержавеющей стали, которую тщательно отшлифовал м..

Эти латунные решетки были созданы для декоративного проекта по оформлению большой кухонной столешниц..

Для оформления кухонных окон мастера создали две решетки с нарядным орнаментом маджестик и дополнили..

Решетка выполнена из натуральной латуни с полированной накладной рамкой, которая возвышается над пол..

Длинная вентиляционная решетка из сатинированной стали выполнена для оформления столешницы на кухне ..

Решетку с орнаментом соединенные квадраты выполнили из натуральной латуни у установили в кухонную ст..

Решетка для столешницы сделана из стареной латуни со затертостью на патине. Решетка выполнена с узор..

Решетки выполнены из алюминия толщиной 2 мм и предназначаются для установки в конвекционное отверсти..

Плоские решетки идеально закрывают конвекционные отверстия над отопительными приборами в горизонталь..

В этом дизайн-проекте перед мастерами стояла задача создать лаконичные решетки для кухни. Решетки вы..

Шлифованная латунная решетка сделана для столешницы из белого мрамора. Решетка лежит в пространстве ..

Стальная решетка создана для конвекционного отверстия столешницы с декорированием под затертую темну..

Латунные решетки узкие с геометрическим орнаментом, который создает иллюзию просветов и нескольких у..

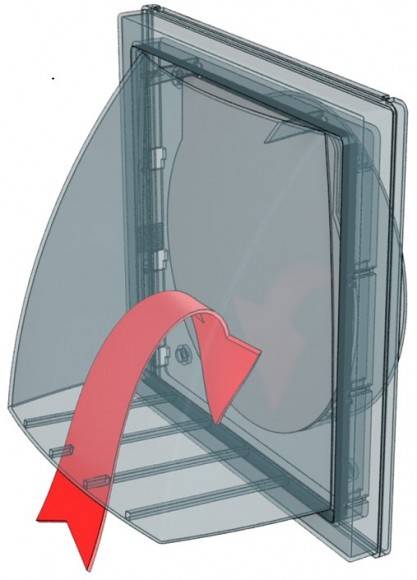

Как работает вентиляционная решетка с обратным клапаном

Суть работы приспособления можно описать следующим образом. Загрязненный отработанный воздух из жилой комнаты, кухни или санузла отводится из помещения. Речь идет только о системах принудительной циркуляции, поскольку силы естественного потока воздуха не будет достаточно для открытия клапана (исключение – устройства мембранного типа).

Воздушный поток от вентилятора, напротив, легко преодолевает сопротивление заслонки. Проход открывается, и воздушные массы выводятся из комнаты. Как только работа вентилятора прекращается, ток воздуха прекращается, и заслонка возвращается в исходное состояние.

Рекомендуем ознакомиться:  Как выбрать крышный вытяжной вентилятор

Конструкция клапана такова, что он легко открывается только в одну сторону. Если в помещение будет стремиться нежелательный воздушный поток с улицы или из вентиляционной шахты, он будет надежно блокироваться заслонкой, плотно прижимаемой к корпусу устройству.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
