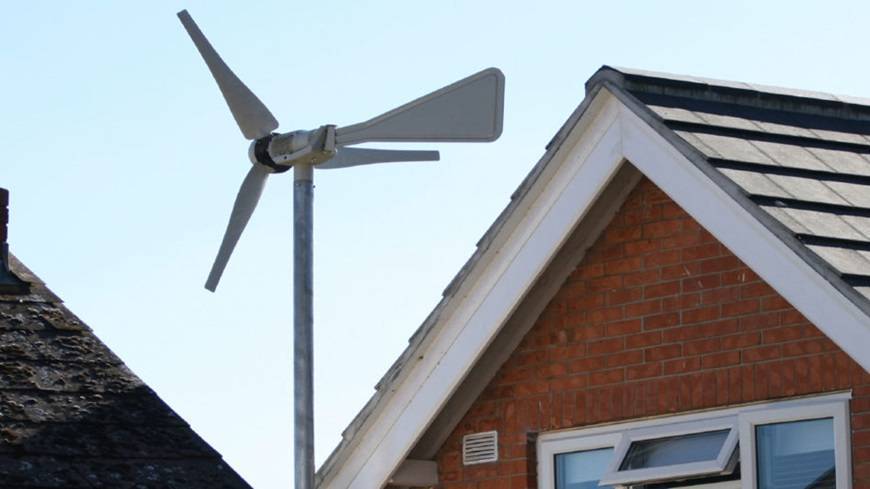

Ветрогенератор для частного дома: устройство, виды, обзор лучших предложений

Что такое ветрогенератор и его составляющие?

Принцип работы ветрогенератора для частного дома несложный. Ветер поворачивает лопасти ротора, который закреплён на валу генератора. В обмотке последнего генерируется электрический ток. Электрическая энергия накапливается в аккумуляторах, а от них уже питаются бытовые приборы. Так выглядит схема использования энергии ветра в самом простом варианте. В составе реальных ветряных установок есть ещё ряд компонентов, о которых будет сказано ниже.

Устройство ветрогенератора

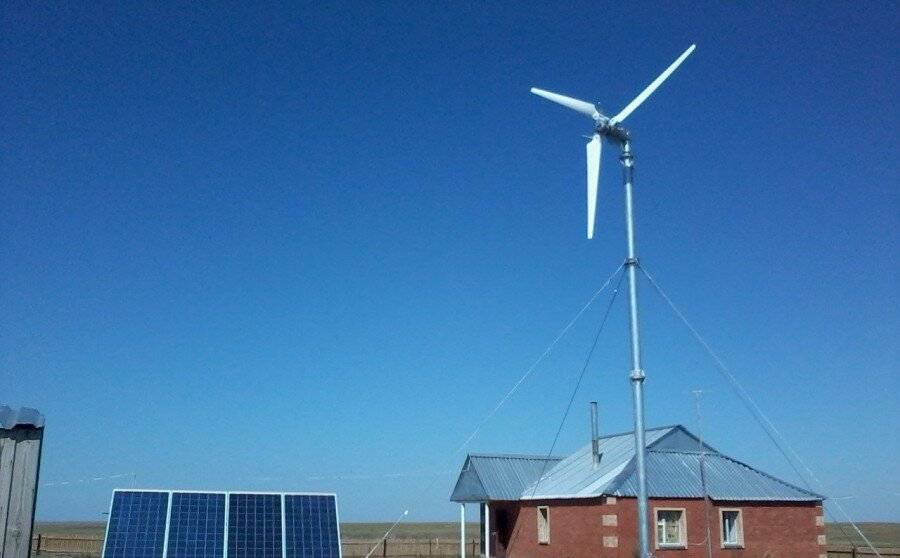

Часто бывают ситуации, когда ветрогенератор функционирует в связке с солнечной батареей или генератором на дизеле или бензине. В этих случаях схема имеет автоматический выключатель АВР. Когда основной источника ток отключается, тогда включается дополнительный. Для того, чтобы ветряной генератор работал максимально эффективно, он должен быть расположен вдоль направления ветра. Поэтому он делается по типу флюгера. На оси генератора крепится вертикальная лопасть, которая поворачивает лопасть к ветру. Если установка мощная, то дополнительно устанавливается электрический привод, который управляется в зависимости от показаний датчика направления ветра.

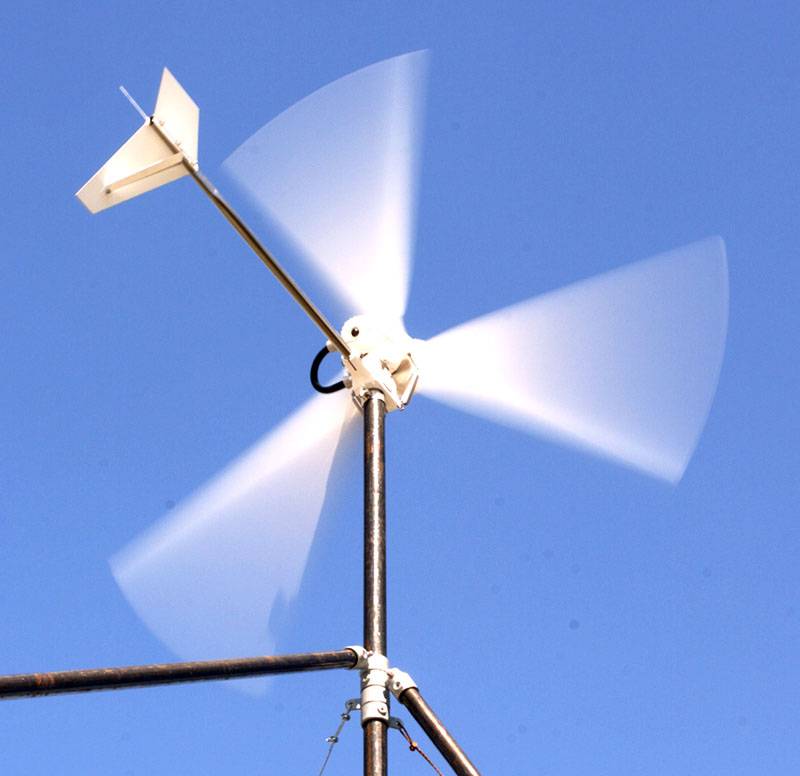

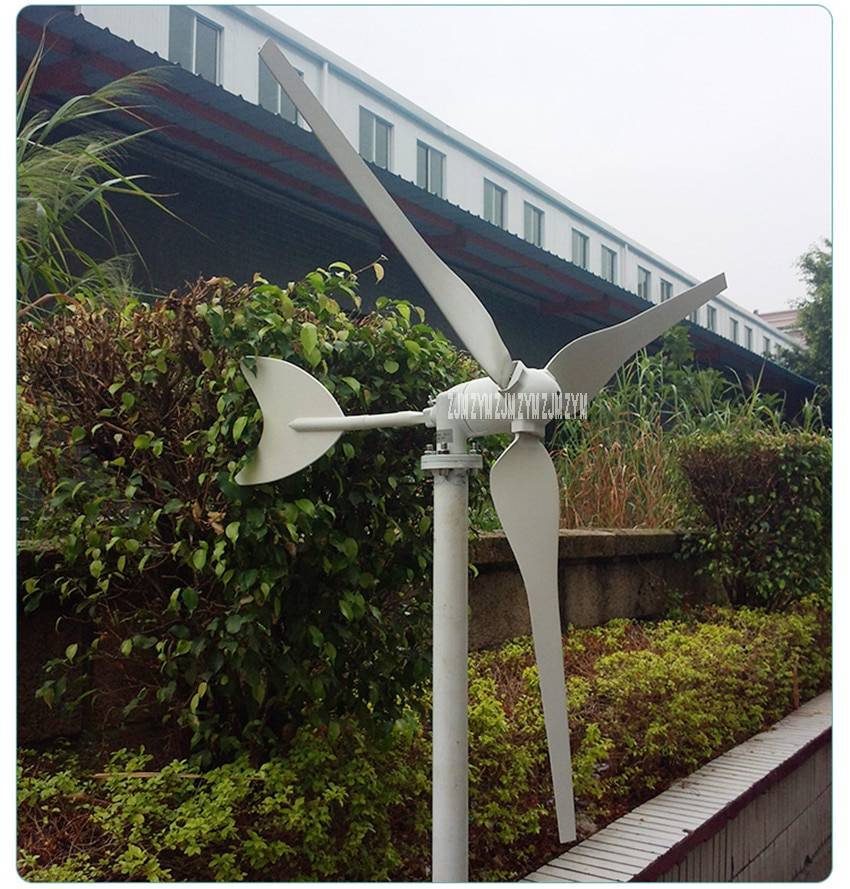

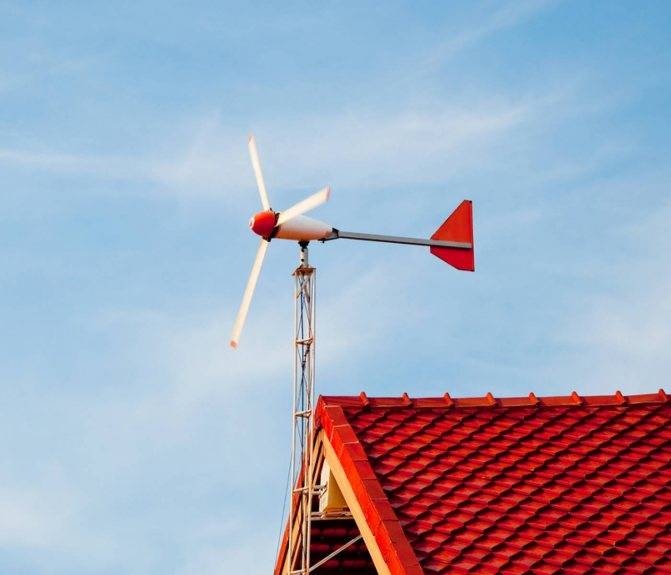

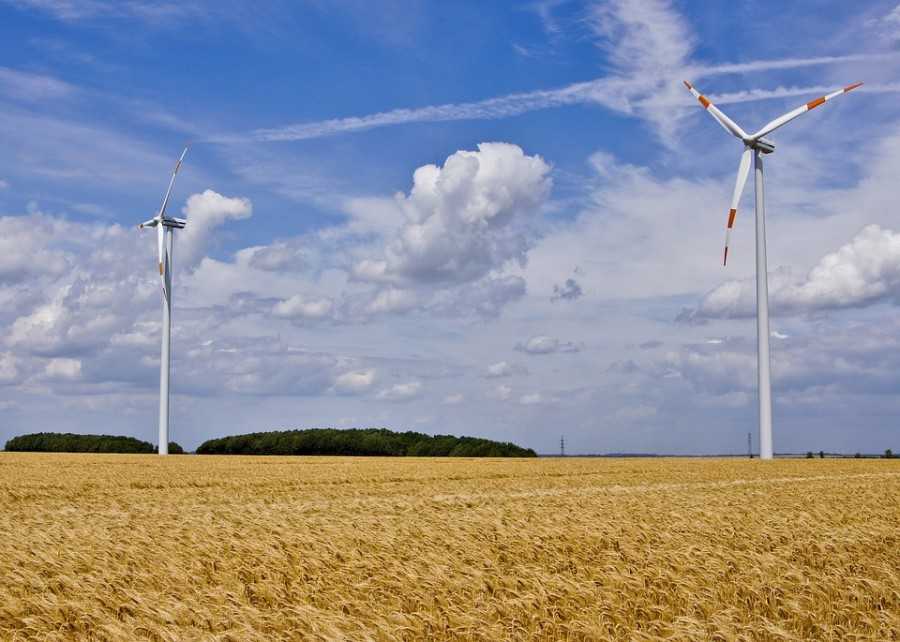

Горизонтальные конструкции, их особенности, достоинства и недостатки

Горизонтальные устройства имеют более высокую эффективность, поскольку энергия потока усваивается ими намного полнее. Все горизонтальные ветряки созданы практически по одной конструктивной схеме, есть некоторые отличия лишь в строении ротора. К недостаткам этой группы можно отнести необходимость настройки на ветер, которая хоть и производится автоматически, но требует наличия дополнительного шарнирного соединения, обеспечивающего вращение устройства вокруг вертикальной оси.

Кроме того, для горизонтальных устройств важно наличие высокой опоры — мачты, обеспечивающей оптимальный режим контакта с потоками ветра. Специфика работы требует наличия защиты от ураганного ветра, которая при увеличении силы потока отводит ротор от ветра, вследствие чего частота вращения резко падает

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

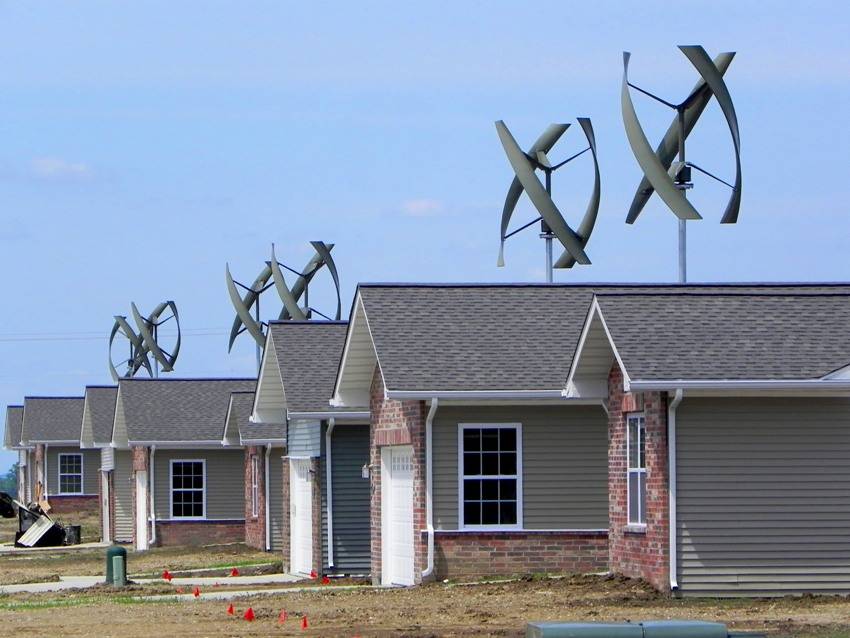

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Выгодно ли использование альтернативных источников энергии?

На данный момент стоимость «чистой энергии», в разы превышает стоимость энергии, полученной традиционными методами. (Конечно, сама энергия получается нами бесплатно, но начальные вложения в покупку и установку электростанции очень большие!).

То есть если у вас есть выбор между подключением к поставщику электроэнергии и установкой ветряной электростанции, то рентабельнее будет первый вариант. С другой стороны, если ваш объект размещается вдалеке от линий электропередач и присоединение к ним потребует больших затрат, тогда разумнее будет построить свою ветряную электростанцию для дома.

Ветряная электростанция своими руками

Для работы электронасоса, телевизора, освещения или других маломощных электроприборов на дачном участке ветроэнергетическую установку можно сделать собственноручно, если есть некоторые познания в электротехнике.

Существуют справочные данные и рекомендации по выбору мощности ветрогенератора, размерам и количеству его лопастей и достаточно подробные инструкции, как сделать ветряную электростанцию своими руками, из каких материалов и узлов.

Сегодня в Европе растут капиталовложения в строительство больших ветроэлектростанций. Массовое строительство снижает себестоимость одного киловатта и приближает ее к цене электроэнергии, полученной из традиционных источников.

Конструкция ветроэлектростанций постоянно совершенствуется, улучшаются аэродинамические и электрические показатели, снижаются потери.

Ветряные электростанции для дома, по оценкам экономистов, становятся самыми эффективными в плане окупаемости проектами в области энергетики. В дальнейшем они обещают независимость от негативных тенденций на этом рынке.

Где купить

Наиболее правильный вариант приобретения сложных технических устройств, это представительства компаний производителей. В этом случае потребителю будут даны советы по монтажу и эксплуатации установок, оказана техническая и информационная поддержка при эксплуатации, а также выполнен гарантийный и после гарантийный ремонт, в случае такой необходимости.

Можно приобрести ветровые установки и в специализированных компаниях, занимающихся продажей подобных устройств. Здесь также могут оказать помощь и содействие как на стадии монтажа, так и при дальнейшей эксплуатации оборудования.
Покупать у непроверенных продавцов и через интернет, сложную технику и оборудование – не стоит, это опасно финансовыми тратами и потраченным временем.

Правило подбора

Выбор ветрогенератора – дело несложное, если подойти к нему ответственно. Лучше заранее.

Рассчитать количество энергии, необходимой для обеспечения вашего дома.
Выяснить среднегодовую скорость ветра, учесть в какое время ветряк будет бездействовать, а в какое по силам дать достаточный объем. Мощность надо брать с запасом. Просчитать число аккумуляторов для хранения энергии на случай безветрия.
Учесть климатические особенности места проживания. В центральной полосе России большую часть зимы стоят сильные морозы. Установка ветрогенераторов там себя не оправдывает.
Дождь и снег уменьшают выработку энергии

Это минусы.
Обратить внимание на количество лопастей. Чем их меньше, тем больше КПД.
Выяснить интенсивность шума при работе установки.
Проводить сравнение параметров ветрогенераторов. Внимательно знакомиться с их техническими и сравнительными характеристиками.
Подбирать ветрогенератор помогут отзывы людей, кто уже пользуется системами.
Делать обзор производителей при выборе генератора.

Внимательно знакомиться с их техническими и сравнительными характеристиками.
Подбирать ветрогенератор помогут отзывы людей, кто уже пользуется системами.
Делать обзор производителей при выборе генератора.

Ветер и солнце – естественные, экологически чистые и безотходные источники энергии. В век, когда потенциал природных ресурсов истощается, производство ветрогенераторов набирает скорость.

Карта ветров России для подбора ветрогенератора

Ветряки становятся все более популярными и среди простых людей. Для этого созданы все условия. Разнообразие ветряных агрегатов и наличие тематической информации в помощь при выборе.

Как сделать ветрогенератор из стиральной машины

Самая простая модель заводского ветрогенератора для освещения дачи обойдется, как минимум, в 60-70 тыс. руб. Альтернативный ветряк можно изготовить, используя в качестве главного элемента конструкции двигатель старой стиральной машины. И в этом случае без расходов не обойтись, но можно уложиться всего в несколько тысяч рублей.

Для ветрогенератора из стиральной машины своими руками придется купить ротор. Его можно сделать и самостоятельно, если купить неодимовые магниты, но их цена примерно такая же, как у готовых китайских роторов 2,5 кВт. Кроме того, производство ротора сложно технически. Кроме ротора, понадобится:

1. вал длинный;
2. редуктор;
3. шестерни;
4. крыльчатка;
5. мачта длиной 10-12 метров (можно сделать из труб 32 мм).

Для корпуса редуктора подойдет электродвигатель промышленного насоса. Крыльчатка устанавливается в горизонтальной плоскости.

Крыльчатку с длиной лопасти от 1,5 м лучше изготовить из прочного дюралюминиевого уголка или стеклопластика. Нередко предлагается делать лопасти из фанеры, но по опыту, при ветре 10-15 м/сек на высоте фанерные лопасти ломаются. Вал должен быть прочно закреплен, и при этом свободно вращаться. Крутящийся вал соединяется с генератором фланцем.

Более подробно о том, как сделать ветрогенератор из стиральной машины, смотрите на видео ниже

Некоторые формальности

Следует обратиться к местным властям и уточнить перечень требований и разрешений, которые нужно получить. Максимальная высота конструкции, которая не будет мешать полетам малой авиации, отсутствие помех для радиосвязи и телевещания, создаваемых ветрогенератором с металлическими лопастями, предельный безопасный уровень шума, а также согласие соседей на установку ветряка неподалеку от их домов.

Согласитесь — обидно будет, когда построенный своими руками и уже действующий ветряк придется демонтировать или переделывать по решению суда. Поэтому чем больше разрешений удастся собрать — тем лучше. Многих проблем удастся избежать, если оформлением разрешений на ветряк будет заниматься фирма, которая его и будет устанавливать — но это также дополнительные затраты.

Подбор генераторов для ветряков

Имея расчётное значение числа оборотов винта (W), полученное по вышеописанной методике, можно уже подбирать (изготавливать) соответствующий генератор. Например, при степени быстроходности Z=5, количестве лопастей равном 2 и частоте оборотов 330 об/мин. при скорости ветра 8 м/с., мощность генератора приблизительно должна составлять 300 Вт.

Генератор ветряной энергетической установки «в разрезе». Показательный экземпляр одной из возможных конструкций генератора домашней ветряной энергосистемы, собранной самостоятельно

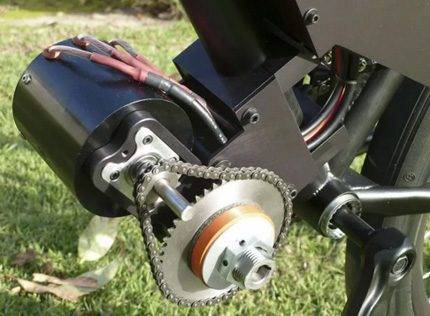

Так выглядит электрический веломотор, на базе которого предлагается делать генератор для домашнего ветряка. Конструкция веломотора идеально подходит для внедрения практически без расчётов и доработок. Однако мощность их невелика

Характеристики электрического веломотора примерно следующие:

Параметр	Значения
Напряжение, В	24
Мощность, Вт	250-300
Частота вращения, об/мин.	200-250
Крутящий момент, Нм	25

Положительная особенность веломоторов в том, что их практически не нужно переделывать. Они конструктивно разрабатывались как электродвигатели с низкими оборотами и успешно могут применяться под ветрогенераторы.

Экономическое обоснование строительства ВЭС

С точки зрения экономики, строительство ВЭС имеет смысл только при отсутствии других способов энергообеспечения. Оборудование стоит очень дорого, обслуживание и ремонт требуют постоянных расходов, а срок службы ограничен 20 годами, и это в условиях Европы. Для России этот срок можно снизить не менее, чем на треть. Поэтому использование ВЭС экономически малоэффективно.

С другой стороны, при полном отсутствии альтернативных вариантов или при наличии оптимальных условий, обеспечивающих качественную и равномерную работу ветряков, использование ВЭС становится вполне приемлемым способом энергообеспечения.

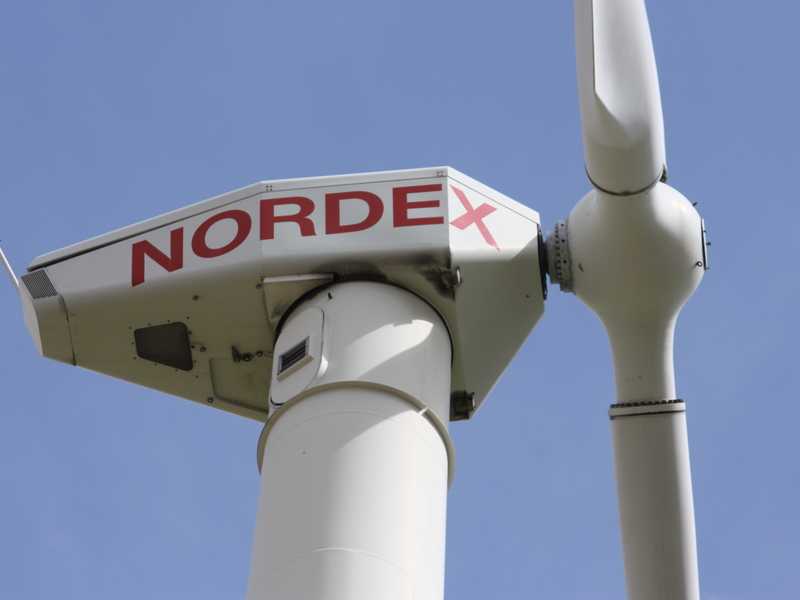

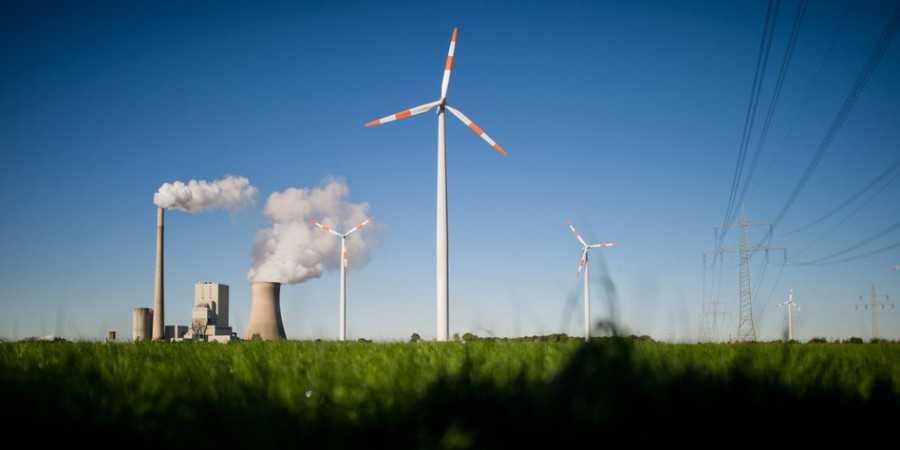

Мощности промышленных станций

Промышленные ВЭС имеют весьма высокую мощность, способную обеспечивать крупные населенные пункты или регионы. Например, ВЭС «Ганьсу» в Китае имеет 7965 мВт, «Энеркон Е-126» выдает 7,58 мВт, и это еще не предел.

Следует сразу же оговориться, что речь идет о лидерах в ветроэнергетике, другие модели вырабатывают намного меньше энергии. Тем не менее, объединенные в крупные станции, ветряки способны на производство вполне достаточного количества электроэнергии. Объединенные комплексы вырабатывают суммарную мощность в 400-500 мВт, что вполне может сравниться с производительностью ГЭС.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть.

Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Следует отметить, что вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер.

В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс.

Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Систематизация нестандартных проектов

Очень условно можно допустить такую систематизацию ветряков, которые обходят типовые представления о генераторах на альтернативных источниках энергии:

• Горизонтальные турбины;
• Вертикальные турбины;
• Безлопастные ветрогенераторы;
• Воздушные ветрогенераторы (летающие);

Такая приближённость вызвана чрезвычайно широким разбросом идей у изобретателей ветряков. Некоторые системы кажутся настолько футуристическими, что поверить в их реализацию на практике невозможно. Но реальность 21-го века показывает что если рациональный и разумный мир может сойти с ума от коронавирусной паники, так и безумные проекты могут успешно реализовываться в работающие прототипы. И некоторые из них даже готовы к коммерческому выпуску.

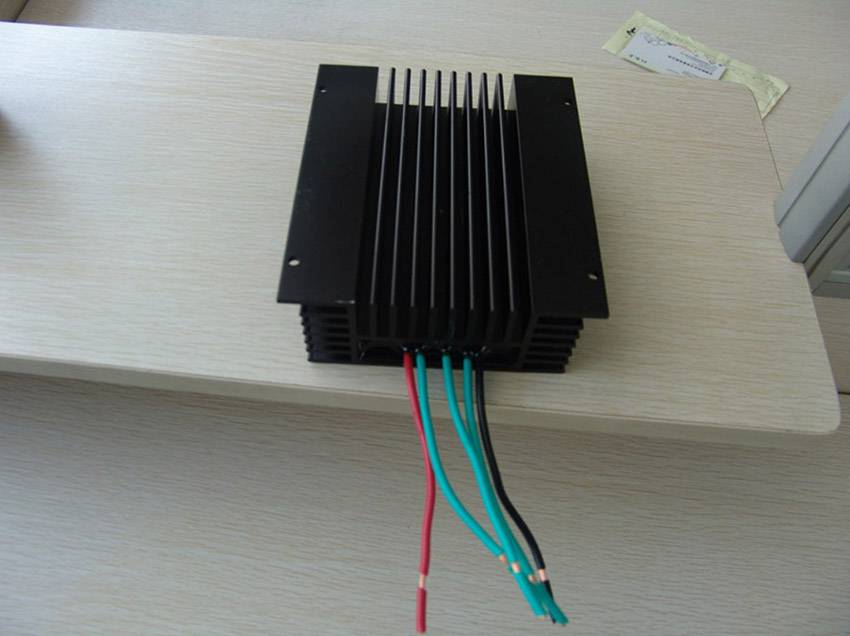

Механический ветрогенератор: подключаем контроллер и аккумулятор

Когда механические элементы готовы, остается позаботиться об электронной составляющей. Изготовленный своими руками ветрогенератор на 12 вольт, описанный выше, сможет вполне справиться со своей задачей и без дополнительных устройств (поскольку все необходимое для зарядки батарей уже предусмотрел производитель).

Однако в остальных случаях без контроллера не обойтись. Он нужен для отключения аккумулятора при резком росте напряжения или для переключения в режим заряда при его падении.

В нашей же ситуации к заряжаемым батареям можно просто присоединить контакты от генератора к клеммам аккумулятора.

Мы рассказали про базовые принципы сборки ветрогенератора на 12 Вольт своими руками с минимальными затратами. Конечно, при полном отсутствии опыта работы с электросистемами потребуется более детальная инструкция

Однако теперь, надеемся, вы знаете, на что стоит обратить внимание при сборке ветряка, и можете оценить, окупит ли он затраченные ресурсы и время

Как сделать своими руками

Ветряк подобной конструкции не составит труда изготовить человеку умеющему работать с ручным инструментом и немного разбирающимся в электротехнике.

Для изготовления понадобится:

• Листовой металл (любой, толщиной 0,8– 0,9 мм) – для изготовления лопастей;
• Сталь полосовая 40х40 мм (либо другого сечения);
• Труба стальная, диаметром 25 мм;
• Автомобильная полуось (марка авто не принципиальна) с подшипниками в комплекте;
• Стальной уголок (профиль);
• Шкивы разных диаметров – 2 шт.
• Автомобильный генератор.

Из листового металла изготавливаются 4 лопасти габаритными размерами 1000х800 мм, которые скрепляются между собой полосовой сталью в форме барабана (лопасти направлены от центра круга по радиусам к наружному диаметру). Из стальной трубы делается мачта, которая с одной стороны закрепляется на автомобильной полуоси, а со второй стороны на нее крепятся собранные в виде барабана лопасти. Полуось, с соответствующими ей подшипниками, крепится на металлической опорной конструкции, которая изготавливается произвольной формы и из имеющихся материалов.

Два основных условия при изготовлении металлической конструкции, это:

• Устойчивость при ветровых нагрузках;
• Плотная посадка подшипников полуоси.

Для увеличения числа оборотов можно применить ременную передачу, установив на нижнюю полуось шкив большего диаметра, а на генератор меньшего. Генератор можно подобрать автомобильный.

Сборка своими руками

Приобретение готового ветряка, изготовленного на заводе, не по карману большинству потенциальных пользователей. Даже относительно дешевые китайские модели достаточно дороги, а европейские образцы имеют цену в несколько раз выше. Учитывая относительно небольшой срок службы установок — около 25 лет — становится ясно, что приобретение готовых комплектов для российского пользователя вариант неподходящий.

Решением вопроса становится самостоятельное изготовление роторного ветрогенератора. При использовании подручных материалов вполне можно уложиться в относительно невысокую сумму, на все вполне хватит 20000 рублей. Это обстоятельство вызвало рост изготовления различных моделей ветряков, что положительным образом сказывается на развитии направления в целом и на отработке конструктивных особенностей разных типов роторных ветряков.

Для создания действующего ветрогенератора требуются соответствующие материалы. Некоторые элементы комплекта придется приобрести. Например, аккумуляторные батареи, некоторые приборы (контроллер заряда или инвертор), которые нет возможности собрать самостоятельно, тоже придется покупать.

Практически все элементы рабочего колеса можно создать из подручных материалов. Генератор можно использовать готовый, например, мотор-колесо, автомобильный или тракторный генератор. Можно переделать асинхронный двигатель, или собрать аксиальный генератор на неодимовых магнитах. Обилие вариантов способствует развитию самодельных устройств на территории России, многие из которых успешно выполняют свои задачи на практике и способствуют подвижению ветроэнергетики среди населения.

Мощные генераторы электроэнергии

Мощные ветрогенераторы используются для выработки электроэнергии в промышленных масштабах. Их создание было необходимостью, вызванной полным отсутствием других возможностей. Созданные большие ветряки имеют большую мощность и действуют в составе ветроэнергетических станций (ВЭС).

В них входят десятки таких ветряков, обеспечивающих суммарную выработку 400-500 мВт энергии, что уже сопоставимо с возможностями ГЭС, хотя и не может перекрыть их. Размеры таких ветряков действительно огромны, размах лопастей турбины «Энеркон» составляет 126 м, а высота от земли до оси ротора — 135 м.

Такие габариты вызвали массу домыслов о вреде для здоровья человека, об опасности для пролетающих птиц и прочих небылицах. Использование этих гигантов дает возможность снабжать энергией целые регионы Германии, Дании и прочих государств, расположенных на побережье Атлантики и Балтики.

Возникающие слухи свидетельствуют лишь о неграмотности населения и не имеют ничего общего с реальной ситуацией. Эксплуатация крупных ветрогенераторов была бы попросту невозможной, если бы они имели какое-либо отрицательное воздействие на природу или человека. Европейские законы на этот счет весьма строги и не допускают исключений.

Инструкция, как сделать ветрогенератор своими руками

1. Определиться с моделью генератора.
2. Скачать схемы и чертежи.
3. Подготовленную металлическую ёмкость делят условно на четыре части (или на другое количество, в зависимости от числа лопастей в данной модели). Часто встречается ветрогенератор, выполненный своими руками, из барабана стиральной машинки.
4. Для разметки использовать строительный карандаш или маркер, рулетку.
5. Будущие лопасти располагать через равные промежутки, чтобы обеспечить оптимальное вращение ротора.
6. Металлические лопасти вырезают при помощи болгарки или ножниц по металлу (выбор инструмента зависит от используемого материала – оцинкованной стали, жести, алюминия).
7. Лопасти не прорезают до конца, чтобы оставить крепления.
8. По контуру днища ёмкости и по шкиву делают отверстия равного диаметра, расположенные через строго равные промежутки. Четкость расположения отверстий влияет на качеств вращения ротора.
9. Лопасти отгибают, располагая их перпендикулярно окружности ёмкости. При этом обязательно нужно рассчитать угол наклона, от которого напрямую зависит площадь воздействия потоков воздуха.
