Основные виды электрический котлов

Индукционные

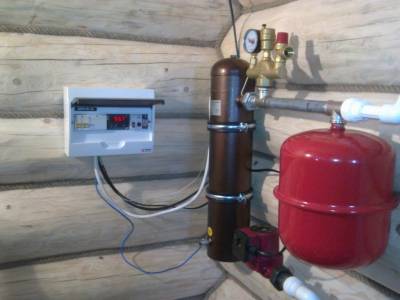

Пример установленного индукционного котла

Теплоноситель в таких типах электрических котлов нагревается индукционным током, который возникает в теплообменнике из ферромагнетика.

Индукционный электрокотел представляет собой цилиндрический корпус с размещенной внутри него обмоткой-индуктором, в которой располагается сердечник-теплообменник. Он может быть изготовлен в виде лабиринта из полостей или труб.

При подаче на катушку-индуктор напряжения создается электромагнитное поле, которое достаточно быстро нагревает металлический сердечник, а он передает тепло проходящему через него теплоносителю.

Теплоносителем может выступать обычная вода независимо от ее жесткости, антифриз и даже масло. Накипь в таких котлах не образуется, поэтому эффективность работы со временем не снижается.

Индукционные электрические котлы отопления обладают такими преимуществами, как:

• экономичность. Потребляют меньше электроэнергии, чем котлы на основе ТЭНов;
• возможность применения любого теплоносителя;
• достаточно быстрый нагрев (около 5-7 минут);
• безопасная работа;
• длительный срок эксплуатации;
• небольшие размеры.

Недостатками является следующее:

• высокая стоимость;
• разрешено устанавливать в закрытой отопительной системе с принудительной циркуляцией теплоносителя;
• значительный вес (20 кг и больше).

Циркуляция теплового носителя

Котел прост по конструкции, можно использовать различные типы циркуляции — с естественным движением теплоносителя, циркуляционным насосом.

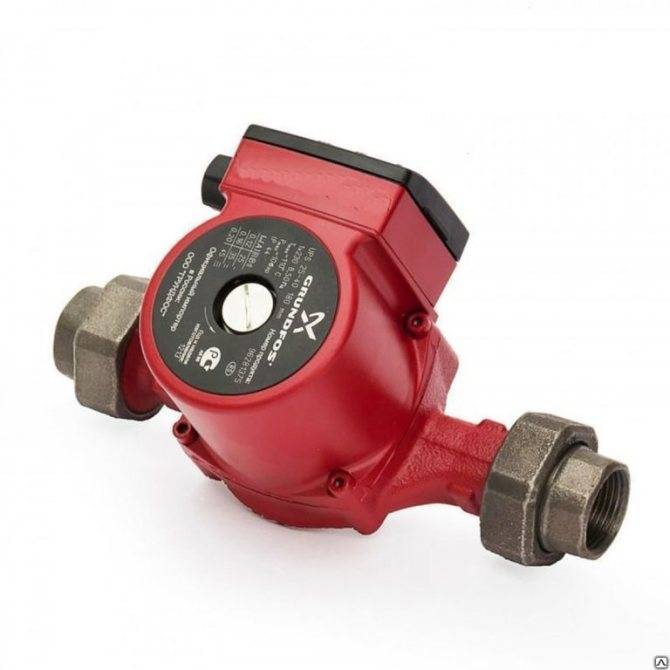

Циркуляционный насос

На некоторых моделях обогревателей установлены циркуляционные насосы. Помогают разгонять теплоноситель по отопительной системе. Циркуляционный насос, применяемый в системе отопления, снижает нагрузку на котельное обрудование, энергопотребление оборудования снижается в несколько раз.

Универсальность ТЭН котлов

Можно использовать разные виды теплоносителя:

• Водопроводная вода, но повышается незащищенность прибора от образования накипи. Простая, неочищенная вода несет мусор, вызывающий поломки.
• Дистиллированная вода. Образование накипи исключено, жидкость не содержит соли тяжелых металлов, не способствует образованию наслоений. Исключено попадание мусора. Теплоноситель, способствует более длительной работе.
• Антифриз. Подходит для дач, частных домов. Используется в помещениях, где хозяева не живут постоянно. При отсутствии владельцев, в целях предотвращения замерзания системы, наполняют антифризом.

Дистиллированная вода, антифриз

Мощность оборудования

Это самая первая техническая характеристика, которую вам нужно узнать. И это вполне логично: маломощный котел не справится с отоплением дома, а слишком мощный будет только зря расходовать излишки электроэнергии, не работая даже на половину своих возможностей.

Есть 3 способа расчета мощности электрокотла:

Итак: на 1 куб.м. помещения приходится примерно 40 Вт. Далее учитываем возможные потери тепла через окна – плюс 100Вт на одно окно и плюс 200 Вт на одну дверь.

Евгений Филимонов

Задать вопрос

Не забывайте о климатической зоне, в которой вы находитесь. Для каждой полосы есть свои коэффициенты, на которые следует умножить полученную расчетную цифру.

• Для южных регионов — 0,7-0,9
• Для центральных – 1,2-1,4
• Для северных – 1,8-2

Если вы выбираете электрокотел для частного дома, то стоит увеличить цифру еще в 1,5 раза, так как через стены и потолок теряется приличное количество тепла.

Пример: котел какой мощности потребуется для отопления дома, находящегося в центральной полосе России? Площадь – 90 кв.м., высота потолков – 3 метра, 4 окна, 2 двери. (40Вт*90 кв.м.*3 м + 400Вт + 800Вт)*1,2*1,5=21600 Вт=21,6 кВт.

Типы электрических котлов

После того, как мы обобщили кое-какую информацию, теперь разберемся с частностями. Есть 3 вида агрегатов, которые принципиально различаются конструкцией и, соответственно, принципом работы. Давайте подробнее познакомимся с тем, что из себя представляет каждая из этих 3 потенциальных возможностей.

ТЭНовый

Это один из самых популярных видов котлов. Конструкция и принцип его работы схож с обычным накопительным водонагревателем: В большой емкости размещены несколько трубчатых нагревательных элементов (ТЭНы). За перемещение теплоносителя (воды или антифриза) отвечает циркуляционный насос.

Важный минус: ТЭНы быстро покрываются накипью, уменьшая КПД системы, и выходят из строя. Это вполне понятно, ведь жесткость воды в стране чаще всего повышена. Однако и из этой проблемы есть выход: вы можете не открытый, а замкнутый контур, когда теплоноситель не заменяется на новый.

Отдельно стоит выделить наличие датчиков, которые отвечают за поддержание желаемой температуры. Выделяют 2 типа датчиков: первый поддерживает заданную температуру воды. А вот второй тип гораздо «умнее»: он ориентируется на температуру воздуха в помещениях, а не температуру воды в системе. Это намного удобнее и эффективнее.

Индукционный

Да, вы верно подумали. Работа такого котла основана на явлении электромагнитной индукции (проходят в 7 классе школы).

Главный элемент – труба из диэлектрического материала с ферромагнитным стержнем внутри. По этому цилиндру (трубе) и циркулирует вода. Вся внешняя поверхность трубы – это индукционная катушка, по которой течет ток, заставляя таким образом стержень (который, как вы помните, находится внутри) нагреваться. А горячий стержень уже греет воду.

Преимущества этих котлов неоспоримы:

• Длительный срок службы – конструкция котла очень простая с минимум узлов и ломаться в ней просто нечему.
• Малые габариты– в разы меньше по сравнению с традиционными котлами. Поэтому для них очень легко найти свободное место в доме или даже квартире.

Минус один, но существенный: очень сложный блок автоматики, который не входит в само устройство котла, а располагается отдельно. Именно он может сломаться, так как количество электронных компонентов внутри велико.

Электродный

Это один из наименее популярных электрических котлов, сейчас объясним почему.

Коротко о принципе работы: в емкости с баком находится теплоноситель, а также 2 стержня – катод и анод. У воды есть свое собственное сопротивление, и, пропуская через нее переменный ток, молекулы воды распадаются. Отрицательные ионы притягиваются к положительно заряженному электроду и наоборот. Именно этот химический процесс и является причиной нагрева воды.

Конечно, такая конструкция, на первый взгляд, весьма проста и надежна. Казалось бы, что может быть не так? Но все банально и просто: для того, чтобы котел функционировал как задумано требуется вода специального качества по ГОСТу, обладающая определенным сопротивлением.

Кроме того, электроды с течением времени разрушаются, поэтому вам придется менять их время от времени.

Что из себя представляют электрические энергосберегающие котлы отопления

Для чего нужны и как применяются

Если имеется возможность подключения к газовой магистрали, стоит без раздумий выбирать газовый котел. В ином случае электрокотлы могут использоваться как основное отопительное оборудование, так и в качестве дополнительного, например, в связке с твердотопливным или жидкотопливным. Тогда используются самые простые маломощные котлы тепловой мощностью 3-6 кВт. Такой мощности достаточно, чтобы временно (вплоть до 2-3 дней) сохранять тепло в доме площадью до 100-120 м2.

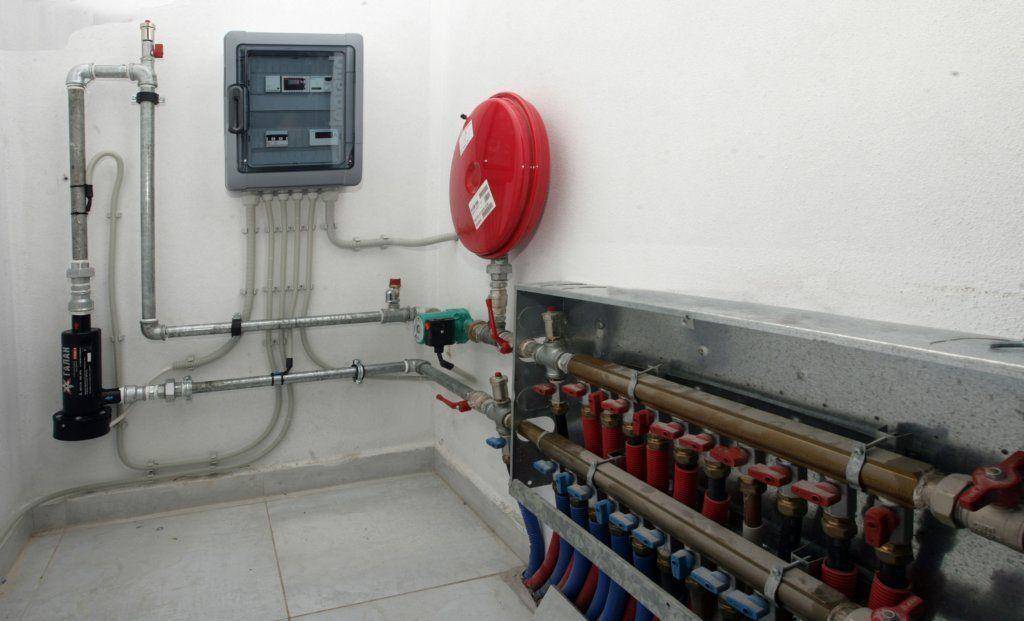

Так выглядит индукционный электрокотел ВИН-3. Компактный темный корпус с напольным монтажом вместо привычного всем настенного прямоугольника.

Самые простые маломощные модели стоят в пределах 11-13 тыс. рублей.

В качестве основного, даже самый экономичный электрокотел оправдано использовать в частном доме площадью до 100 м2. Лучший и наиболее эффективный вариант – временное отопление дачного дома, когда хозяева приезжают лишь на выходные или на время отпуска.

Устройство и принцип работы

Электрические котлы, в отличие от других видов, имеют довольно простое устройство. В стальной корпус помещен нагревательный элемент (ТЭН, электроды или индукционная катушка), который по проточному принципу нагревает теплоноситель. Теплоноситель может циркулировать естественным или принудительным (с использованием циркуляционного насоса) образом.

Рассмотрим принцип работы и влияние на расход электроэнергии подробнее для каждого типа:

1. ТЭНовые (реостатные) электрокотлы. В современных моделях используются стальные ТЭНы (трубчатые электронагреватели), чаще всего парами для большей мощности и скорости нагрева. ТЭНовые электрокотлы более мощные, имеют привычный квадратный корпус с настенным креплением, в котором размещены и другие элементы системы отопления: циркуляционный насос, предохранительный клапан и датчик давления, автоматика и панель управления.

   Также они оснащены наибольшим функционалом: модулируемой мощностью, различными режимами работы, планированием на неделю, возможностью подключения комнатного термостата. Однако серьезными недостатками ТЭНовых электрокотлов является образование накипи и зависимость их КПД от жесткости воды и толщины той самой накипи. Экономичными их можно назвать лишь при использовании крайне чистого мягкого теплоносителя и дополнительном наличии умягчающих фильтров.

2. Ионные (электродные). В качестве нагревательного элемента используются электроды, закрепленные на определенном расстоянии друг от друга. Переменный ток сменяет их полярность (50 раз в секунду при стандартной частоте 50 Гц), вследствие чего ионы воды между ними находятся в постоянном движении, их температура повышается.

   Электродные котлы все более востребованы и наиболее экономичны, на нагревательных элементах не образовывается накипь, что положительно влияет на их долговечность и стабильный КПД. Кроме того, такие котлы абсолютно безопасны и не требуют вмешательства даже после перебоев электроснабжения, поскольку подогрев жидкости между электродами начинается сразу же после подачи на них электроэнергии.

3. Индукционные (вихревые). В качестве нагревательного элемента используется индукционная катушка, магнитное поле которой нагревает расположенный внутри нее сердечник (чаще всего – стальная труба). Тепловая энергия от нагретого сердечника передается протекающему сквозь него теплоносителю. При таком способе нагрева практически не образовывается накипь, а теплоноситель нагревается в 1,5-2 раза быстрее.

   Обычно индукционные котлы оборудованы современной продвинутой автоматикой, способной обеспечить самый экономный режим отопления. Однако они не столь востребованы в виду высокой стоимости, сравнимой с моделями настенных газовых котлов.

Производители

• Популярны котлы «Галан». Оборудование российского производства. Применяются комплектующие, которые поставляются из-за рубежа. Приборы обладают автоматическим управлением, доступные.
• «Невский». Применяют в закрытых отопительных системах. Автоматикой задаются необходимые температурные параметры, устройство обеспечивает комфортные условия. Когда установленная температура будет достигнута, прибор отключается до небольшого остывания. Котел от имеет надежную сборку, комплектующие.
• Импортный производитель Dakon (Чехия). Агрегатов с нагревателями от компании Dakon, насчитывается около 30 моделей. Возможны модели с дополнительным оборудованием – циркуляционный насос, расширительный бачок.
• Котел Kospel (Польша). Применяется в одноконтурных системах отопления.

Принцип работы отопителя

В основе лежит преобразование электрической энергии в тепловую. Такой же принцип используется и в отопительных приборах с ТЭНом, но между ними существенна разница в технологии изготовления котла. При установке индукционного отопителя нет необходимости делать существенную модернизацию уже имеющейся системы отопления.

Как происходит нагрев

Принцип работы электрического индуктора лежит в основе любой модели подобных отопителей. Индуктор состоит из первичной и вторичной обмоток. Первичная преобразовывает энергию в вихревой ток. В результате создается магнитное поле, которое направляется на вторичную обмотку. Она является непосредственно нагревательным элементом котла и выделяет тепло, передаваемое теплоносителю в системе. Теплоносителем может выступать любая подходящая для таких целей жидкость.

Корпус – наиболее важный элемент, который и характеризует базовую разницу между заводским и самодельным устройством. Модели заводского изготовления имеют цилиндрическую обмотку, а самодельные – тороидальную. Обмотка изготавливается из медной проволоки, которая окружает корпус из ферримагнетика с толщиной более 10 мм. КПД такого устройства составляет около 97%.

В сравнении с обычным газовым котлом индукционный отопитель имеет ряд преимуществ:

Достоинства и недостатки

Удобно ли использовать этот вид котлов для отопления? В принципе, да. Особенно он хорош в тех местах, где напряжение сети нестабильно: даже при падении напряжения до 180 В электродный котел продолжает работать. Мощность его падает, но работает он и дальше. Чем еще удобна такая система: при наличии грамотной автоматики и правильном подключении котла система автономна и может поддерживать заданную температуру самостоятельно. Еще положительный момент: если в силу каких-либо причин из системы исчезнет вода, оборудование просто перестанет работать. Не сгорит, не испортится, а просто работать не будет, так как вода, в данном случае, – рабочая среда. Нет ее – нет тока.

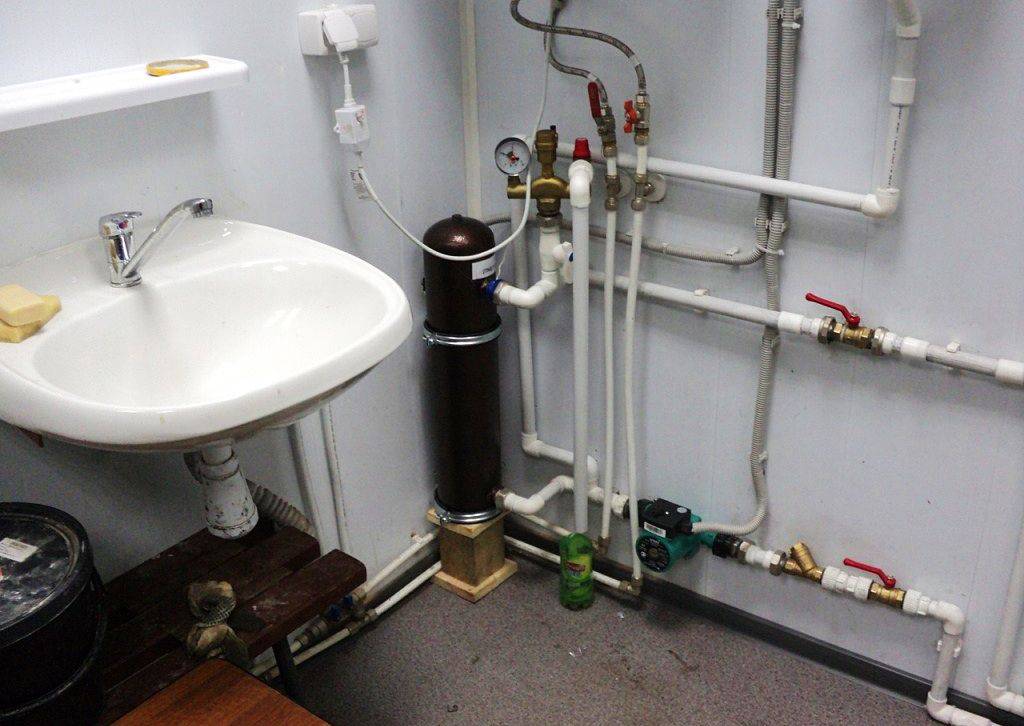

Один из примеров установки электродного котла

Теперь о недостатках. Из принципа действия электродного котла вырисовывается их главный недостаток: требовательность к составу воды. Вода подходит не любая, а с определенными характеристиками. При запуске системы необходимо теплоноситель подготовить согласно рекомендациям производителя котлов. Обычно это несколько чайных ложек соли или соды на литр воды в системе. Собственно все. Можно также использовать специальные жидкости, которые те же производители и выпускают. Но это для тех, кто совсем не хочет заморачиваться.

С другой стороны, поменяв состав воды, вы можете «подстроить» мощность котла под свои нужды: в принципе, можно заставить работать его как с большей, так и с меньшей мощностью относительно заявленной в паспорте. Требуется лишь изменить химический состав теплоносителя-электролита

Тут важно не переусердствовать, а то можно «доизменять» состав до полного и моментального выхода котла из строя. Потому оставайтесь в рамках, указанных производителем (как обычно, указывается «от» и «до»)

Еще один неприятный момент. Даже очень. Ток распространяется в воде, а вода циркулирует в системе. И, в принципе, не исключена возможность, коснувшись радиатора, получить немалый удар тока. Отсюда вытекает еще одно непременное условие безопасной работы при использовании электродных котлов для водяного отопления: требуется качественное и надежное отдельное заземление. Оно как раз и поможет избежать подобной ситуации.

Не самый приятный момент – необходимость периодической чистки системы и замены электродов – они постепенно истончаются и эффективность нагрева падает. В этом электродные котлы не имеют преимуществ перед традиционными электрическими котлами с ТЭНами.

Виды и мощность электрокотлов для отопления частного дома

Существует множество показателей, на которые необходимо ориентироваться, делая выбор электрокотла. Одним из главных показателей является мощность источника обогрева. Для расчета, нужно знать площадь отапливаемого здания.

Усредненным показателем является расчет на 10 м 2 – 1 кВт мощности.

Например, для одноэтажного дома площадью 100м 2 нужен агрегат мощностью 10 кВт, который обеспечит качественный подогрев всего контура. Электрокотел меньшей мощности подойдет для обогрева отдельных помещений или небольшого домика. Оборудование с малой мощностью подключают к однофазному напряжению 220В. Для более мощных приборов (от 6 кВт), потребуется трехфазное напряжение в 380 В.

Какие бывают котлы – деление по нескольким критериям:

• По способу нагрева воды: ТЕНовые, электродные, индукционные;
• Мощности: 220 В, 380 В, смешанный тип;
• Параметрам установки: напольные, настенные;
• Дополнительным функциям.

Также существуют одноконтурное и двухконтурное оборудование. Первый вариант работает только на обогрев частного дома. Двухконтурный котел может служить, как для отопления, так и для использования горячей воды в бытовых нуждах. Приобретение дополнительного бойлера для подогрева воды становится неактуальной проблемой. Стоимость на данное оборудование несколько выше, но в процессе эксплуатации полностью оправдывает затраты безупречной работы в системе отопления и горячего водоподготовки.

Подробно о достоинствах и недостатках

Далее рассмотрим основные достоинства электрических отопительных котлов.

Общими достоинствами у них считаются:

• Простая конструкция котла (независимо от вида);
• Минимум разъемных соединений облегчает монтаж и исключает появление течей;
• Не требуют никакого вида топлива;
• Практически бесшумно работают;
• Нет надобности в дымоходе;
• Экологичность использования;
• Взрывобезопасность.

Данные положительные качества присущи всем видам электрических котлов. Но у каждого из видов имеются свои индивидуальные преимущества и недостатки.

Так, ТЭНовые котлы очень компактны, и обладают зачастую привлекательным дизайном.

Они недорого стоят, легко устанавливаются и подключаются. В качестве теплоносителя могут использовать воду, а также незамерзающие жидкости. Теплоноситель циркулирует по системе самопроизвольно.

Рекомендуем к прочтению — как выбрать конвектор электрический для отопления.

Основным же недостатком такого типа электрических котлов является образование накипи на нагревательных элементах.

Из-за этого у котла может увеличиться потребление электроэнергии, но в конечном итоге потребуется техническое обслуживание.

У электродных котлов свои преимущества. Они еще более компактны, врезаются в систему теплоснабжения, поэтому практически незаметны.

Стоимость их тоже невысокая, и устанавливаются сравнительно просто.

Они обладают полной безопасностью использования, в случае нехватки воды попросту отключится. В них не образовывается накипь.

Но и недостатков у такого котла достаточно.

• Во-первых, должна производиться подготовка теплоносителя, ведь он должен иметь определенное сопротивление.
• Во-вторых, в качестве носителя используется только вода, другие жидкости с таким котлом не применяются.
• В-третьих, должна быть обеспечена циркуляция воды, поэтому установка насоса неизбежна.
• В-четвертых, электроды во время работы постепенно растворяются в воде, поэтому со временем понадобится их замена.

Теперь о достоинствах индукционных котлов.

В них как таковой нагревательный элемент отсутствует, поэтому исключена возможная его поломка, поэтому такие котлы считаются очень надежными.

Также в них практически не образовывается накипь, поэтому обслуживанию они не подвергаются. В них можно использовать в качестве носителя и незамерзающие жидкости.

Из недостатков у них отмечаются высокая стоимость и значительные габаритные размеры.

С этой статьей читают — как установить водонагреватель в доме.

Электродные котлы «Галан» – достойные представители отечественной теплотехники

Среди большого числа ионных электрических агрегатов, производимых в Российской Федерации и Республике Беларусь, заметно выделяются приборы, собранные по нормативам военной техники. Практическая реализация основана на конверсионных разработках промышленных предприятий, выпускающих отопительные агрегаты для судов военно-морского флота.

Конструктивно электродный котел отопления для дома марки «Галан» представляет собой корпус цилиндрической формы из трубного проката с диаметром 6 см и длиной 31 см. Внутри расположены концентрические трубчатые электроды, через которые ток подается к теплоносителю. Хорошо разогретая вода с помощью принудительной циркуляции интенсивно разносится по трубам и батареям. После достижения оптимальной скорости жидкостного потока насос можно отключить.

Преимущества, которыми наделены ионные приборы:

Электродные котлы «Галан» способны самостоятельно настраиваться на потребляемую мощность и отключаться в случае превышения заданных параметров температуры. Защитная автоматика срабатывает также при возникновении короткого замыкания, перегреве подводящих проводов или утечке теплоносителя.

Для суровых климатических условий Западной Сибири самый лучший выбор индивидуального отопления – электродный котел «Галан». Цена прибора отличается значительной доступностью — в сравнении с другими видами электрических аналогов — и не превышает 20 тысяч рублей.

Специально для моделей котлов «Галан» несколько лет назад был разработан особый теплоноситель – антифриз «Поток». Отличительные качества инновационной жидкости заключаются в обогащении добавками, которые препятствуют образованию накипи на стенках теплогенератора. Для обычной же воды разработана смесь для промывки системы, которая успешно растворяет ржавчину, окалину и защищает внутренние поверхности от возможной коррозии.

Монтаж

Установить ТЭНовый котел отопления своими руками не сложно, для этого не нужно иметь специальное разрешение, как, например, в случае с газовым оборудованием.

Ставить электрические ТЭНовые котлы можно как в отдельном помещении, так и на кухне. Они не шумят, поэтому никакого дискомфорта вы испытывать не будете.

Тэновый электрокотёл Kospel Ekco

Подобная отопительная система подразумевает установку следующих элементов:

1. Непосредственно сам котел отопления, который осуществляет нагрев теплоносителя. В дополнение он может быть оборудован электронным блоком управления, блокираторами и другими приборами, которые обеспечивают надежное и безопасное функционирование.
2. Система трубопроводов и радиаторов, которая проходит по всем комнатам. В ее конструкцию входят: подающая и обратная трубы, по первой теплоноситель двигается по направлению от котла к радиаторам, по другой — возвращается обратно и снова начинает прогреваться.
3. Циркуляционный насос — прибор, благодаря которому обеспечивается постоянная циркуляция теплоносителя и на обогрев тратится минимальное количество энергии. Работа насоса содействует тому, что теплоноситель не успевает охладиться в радиаторах и для его вторичного нагрева расходуется намного меньше энергии. За счет этого достигается большая эффективность работы всей системы, а в доме всегда будет тепло.
4. Расширительный бак — устройство, которое компенсирует температурное расширение воды и не допускает появления избыточного давления в системе.

Монтаж своими руками можно осуществлять только при строгом соблюдении правил и только если имеются навыки работы с электричеством.

Помимо вышеуказанных деталей монтируются такие вспомогательные детали как: предохранительный клапан и запорная арматура, которые позволяют устранять скопившийся воздух из трубопровода и не позволяют образовываться пробкам. Все детали собираются в целостную систему, котел подключается к электрической и трубопроводной сети дома.

Функциональные особенности индукционных котлов

Прежде всего, следует отметить, что индукционный котел отопления не требует переоборудования отопительной системы здания, поэтому он может быть монтирован не только в загородном доме средних размеров, но и применим для отопления помещений большой площади. Это очень удобно, а также – практично, ведь с традиционными системами отопления вам бы пришлось демонтировать старую систему, а при больших площадях – это было бы еще и затратно.

Первичная обмотка преобразовывает электрическую энергию в вихревые токи, направляет созданное электромагнитное поле на вторичную обмотку. Вторичная обмотка передает полученную энергию носителю тепла, роль которого играет вода, антифриз, масло и т.д.

Принципиальная схема индукционного котла

Корпус индукционного котла включает внешний контур, сердечник, имеющий двойную стенку и слой тепло- и электроизоляции. Вес котла является не очень большим, но при этом повышается его коэффициент полезного действия. Так, носитель тепла получает примерно 98% тепловой энергии, так как в данном случае нет потерь.

Электродный тип

Второй тип электрических котлов – электродные, действуют по несколько иному принципу.

В них как таковой нагревательный элемент отсутствует, внутри такого котла располагаются только специальные электроды.

В задачу этих электродов входит передача тепловому носителю – воде, электрических импульсов. А поскольку вода имеет сопротивление, при прохождении через нее электрического тока, она расщепляется на молекулярном уровне на положительные и отрицательные частицы, которые устремляются к электродам нужной полярности.

Весь процесс сопровождается выделением большого количества энергии (тепла). То есть, вода за счет своего сопротивления сама разогревается.

Сам котел имеет внешне простую конструкцию – корпус с выходами для подключения его к системе отопления, а внутри располагаются электроды.

Некоторые модели котлов оснащаются системой управления, но есть и модели, для которых блок управления и защиты приобретается отдельно.

Стоит указать, что при таком типе нагрева самопроизвольная циркуляция воды не осуществляется.

При использовании такого вида отопительного котла обязательно наличие в системе теплообеспечения циркуляционного насоса.

Правила установки

Монтаж аппарата стоит доверить специалисту

Особенно важно правильно рассчитать сечение силового кабеля — от этого зависит безопасность эксплуатации отопительной системы

Электрокотлы на 380 В отличаются высокой мощностью, и провод должен быть таким, чтобы выдерживать соответствующие нагрузки. Есть и общая формула, согласно которой на 1 кв.мм сечения кабеля приходится сила тока не выше 8 А. Округление в расчетах следует проводить в большую сторону.

Подключение котла к отопительной системе соответствует существующим правилам для энергозависимых агрегатов. Для подсоединения используют пластиковые элементы и детали из диэлектрического материала, а циркуляционный насос устанавливают на трубе обратной подачи.

Разновидности

Газовые котлы для системы отопления, как и другие подобные конструкции, имеют большое разнообразие моделей. Оборудование может различаться по способу установки, своей функциональности, энергозависимости и ряду других параметров.

По месту установки

Газовые котлы для системы отопления можно подразделить по способам установки. В продаже имеется оборудование:

• монтируемое на стену. Такие устройства могут устанавливаться непосредственно на несущую стену или на заранее смонтированную раму. Настенные газовые котлы компактны и способны обеспечить теплом площади до 200 квадратных метров. Такие устройства могут быть оборудованы расширительным баком, небольшим насосом, приспособлениями для контроля за теплоносителем и другой автоматикой;
• монтируемые на пол. Напольные газовые котлы являются более мощными. Они способны отопить и обеспечить горячей водой дома с площадью более 200 квадратных метров. Напольные газовые котлы имеют большой вес и больший срок эксплуатации. Кроме этого, на такое оборудование можно установить больше систем автоматики и контроля.

В первом случае используется теплообменник из меди. Это позволяет уменьшить вес оборудования. Напольные котлы выполняются со стальным или чугунным теплообменником. Из-за этого их вес существенно больший, но и мощность повышенная.

Стальной теплообменник позволяет гарантировано эксплуатировать оборудование не менее 15 лет, а использование чугуна увеличивает срок службы до 20 лет. Это связано с меньшей восприимчивостью чугуна к воздействию коррозии. Но есть и некоторые минусы. Так, чугун довольно хрупкий и не переносит механических ударов. К тому же чугунный теплообменник может повредиться при резкой смене температуры теплоносителя. Поэтому добавлять холодную воду в систему отопления нужно только при полностью остывшем котле.

У настенного газового котла есть свои преимущества:

• малые габариты;
• «скромный» вес;
• низкая стоимость;
• привлекательный внешний вид.

Эти плюсы делают возможным установить такое газовое оборудование для отопления квартир в многоквартирных домах. Даже их низкой мощности вполне хватит, чтобы обогреть обычные городские жилища. Но перед покупкой необходимо учесть еще одну особенность. Настенные газовые котлы очень чувствительны к качеству теплоносителя.

По особенностям конструкции

По своим конструктивным особенностям газовые водонагревательные котлы подразделяются на одноконтурные и двухконтурные. В первом варианте одновременно идет нагрев либо теплоносителя для отопительной системы, либо горячей воды для водопровода. В двухконтурном варианте нагрев происходит одновременно для обеих систем.

По используемому типу тяги

Для сгорания газа необходим кислород, а при работе котел вырабатывает угарный газ, который должен выводиться на улицу. По способу организации этих процессов оборудование подразделяется на:

• котлы с естественной тягой;
• котлы с принудительной тягой.

В первом случае используется открытая камера сгорания. Воздух из помещения естественным путем попадает в котел. А образовавшийся угарный газ выводится через дымоход.

В некоторых случаях организовать такой естественный процесс циркуляции трудно. Поэтому в таких помещениях используются газовые котлы с принудительной тягой. Устанавливается закрытая камера сгорания и специальные воздуховоды. Они выполнены в виде конструкции «труба в трубе». По внутренней трубе выводится угарный газ из камеры сгорания, а по внешней туда поступает необходимый кислород. Такая система дополнительно оборудуется встроенным вентилятором.

По энергозависимости и наличию автоматики

Современные производители выпускают два вида газовых котлов:

• энергозависимые. Для их работы необходимо наличие электроэнергии. Здесь все процессы полностью или частично автоматизированы и не требуют пристального внимания со стороны владельца;
• энергонезависимые. Такое газовое оборудование стоит гораздо дешевле и не нуждается в постоянном наличии электропитания. Но и за проходящими процессами владелец должен следить самостоятельно.

• контроль за плавностью включения;
• регулировки мощности горения;
• возможности программировать суточный или даже недельный режим работы;
• самодиагностика всей системы;
• блокировки всей работы;
• фиксации режима работы и неполадок;
• защита от промерзания или другого влияния погода и многое другое.

В зависимости от набора систем автоматики будет возрастать и стоимость газового котла. Но присутствие таких дополнительных возможностей заметно облегчает процесс эксплуатации и увеличивает срок службы оборудования.

Сравнение КПД

КПД электродного котла и устройств с нагревателем ТЭН одинаков, параметр находится в пределах 95-98%. Но для нагрева жидкости в оборудовании с электродами до необходимой температуры требуется 1-2 минуты, что в 3-5 раз быстрее, чем в стандартных установках.

Ускоренный прогрев обеспечивается тепловым воздействием на весь объем рабочей жидкости, помещенной в камеру котла. В изделиях с ТЭН повышается температура части жидкости, контактирующей с поверхностью металлического нагревательного элемента (до 10% от объема жидкости в рабочей камере).

Вода циркулирует по контуру отопления, обогревая помещение. Температура жидкости снижается, поэтому котлу с ТЭН для прогрева до заданной температуры необходимо прокачать воду в 5-6 раз больше, чем установке с электродами.

При одинаковой мощности затраты электроэнергии у установок отличаются в несколько раз. При этом изделие с ТЭН работает с момента запуска на номинальном режиме, а оборудование с электродами набирает мощность по мере прогрева жидкости в контуре отопления.

Итого, разогрев 20 литров воды на 40 градусов стоит 0,92 кВт*ч*3,3 рубля = 3,04 рубля

Для разогрева воды с помощью электродного котла, нам потребуется подготовить воду с требуемой проводимостью, для чего мы воспользуемся рекомендациями производителя.

На многочисленных тематических форумах размещено очень много отзывов, суть которых сводится к тому, что приготовить такой раствор крайне затруднительно.

Сегодня мы продемонстрируем насколько это несложная операция. Производитель рекомендует нам взять дистиллированную воду и добавить на каждые 100 литров одну чайную ложки соли. Так и поступим, возьмем на глаз 1/5 чайную ложки соли и разведем в 20 литрах дистиллированной воды — раствор готов!

Для тех, кто не хочет этим заниматься, в продаже имеется замечательный низкозамерзающий теплоноситель для электродных котлов, который полностью готов для заливки в отопительную систему.

Готовый раствор заливаем в нашу емкость и включаем нагрев.

Нагрев окончен, мы фиксируем показания наших приборов.

Такую же операцию проделываем с ТЭНовым котлом. Заливаем в емкость 20 литров воды, взятой из-под самого обычного крана и включаем нагрев. Оба наших котла нагрели свои кубконтейнеры, и мы получили сводную таблицу показаний приборов:

Энергоэффективность котлов

В заключение

Подводя итог, можно сделать вывод, что использовать электрический котел на 220 В для отопления частного дома целесообразно в следующих случаях:

• Если дом не газифицированный, небольшой 30-60 м 2. а отапливать его твердым топливом (котел, печь) нет желания или возможности;
• При отсутствии трехфазного ввода, как дополнительный источник тепловой энергии в ночное время или в период отсутствия жильцов;
• При наличии тарификационного счетчика электроэнергии электрокотел можно включать на максимальную мощность, а днем отключать или снижать мощность;
• Использовать теплоаккумулирующую емкость для накопления тепла в ночное время с последующим использованием его днем.
