Виды кабелей и проводов и их назначение: описание и классификация + расшифровка маркировки

Антенный кабель

Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.

Таблицы

Все фотографии кликабельны. Нажмите, чтобы увеличить.

1. Силовые кабели с ПВХ и резиновой изоляцией.
2. Контрольные кабели
3. Кабель с БПИ — бумажной пропитанной изоляцией

Отечественные провода и шнуры:

1. Расшифровка маркировки и аббревиатур проводов: КСПВ, КПСВВ, КПСВЭВ, ПНСВ, ПВ-1, ПВ-3, ПВС, ШВВП, ПУНП, ПУГНП.
2. Подвесные провода: А, АС, СИП, Нг
3. Силовые, установочные провода и соединительные шнуры.
4. Монтажные провода

Маркировка зарубежных кабелей:

1. Силовой кабель
2. FROR итальянские кабели: итальянский стандарт CEI UNEL 35011
3. Контрольный кабель
4. Кабель безгалогеновый огнестойкий
5. Кабели с изоляцией из шитого полиэтилена

Монтажные провода:

Монтажные провода зарубежных производителей

Решения для бизнеса

магазины

одежда, обувь, продукты, игрушки, косметика, техника Подробнее

склады

материальные, внутрипроизводственные, сбытовые и транспортных организаций Подробнее

маркировка

табак, обувь, легпром, лекарства Подробнее

производство

мясное, заготовительное, механообрабатывающее, сборочно-монтажное Подробнее

rfid

радиочастотная идентификация товарно-материальных ценностей Подробнее

егаис

автоматизация учётных операций с алкогольной продукцией Подробнее

Самые важные различия

Маркировка провода для электропроводки и других целей производится, чтобы указать на определенные конструкционные особенности, которые соответствуют типу продукции.

По этому делению он является продуктом из монолита или многопроволочной токоведущей части, который способен включать в себя изоляционные слои или функционировать без них.

Электрический шнур представляет собой токопроводящие элементы с изолированными прослойками, внутри у него многопроволочная структура для подключения к питанию приборов.

Он реализуется в виде одножильного, так и с большим количеством жил. У него больше 2 слоев изоляционной прокладки, есть броня экран и другие частицы, их наличие и количество зависит от конструкции и назначения – связь, управление, силовые и радиочастотные.

Если учитывать приведенное выше разделение, можно понять, что лежит перед клиентом. Разбирающемуся человеку достаточно одного взгляда на провод, чтобы понять, какова его роль в определенной электронной установке. Чтобы это было понятно, предлагаем разобрать все обозначения распространенных моделей в устройствах.

Маркировка кабелей ГОСТ

Маркировка кабеля означает применение оболочки разной цветовой гаммы, использование бирок и этикеток, нанесение надписей, электронных маркеров. Маркировка кабеля и проводов должно осуществляться по ГОСТ, на схеме и чертеже именно их обозначение помогает при монтажных работах.

Маркировка/применение

Акустический кабель	Для подключения колонок в аудиосистемах класса Hi-Fi
TRS (3,5 мм штекер, mini-jack)	Передача аналоговых аудиоданных  между устройствами класса Hi-Fi, например, наушниками и плеером
RCA	Передача аналоговых аудиоданных между устройствами класса Hi-Fi

Сечение проводов следует учитывать при покупке соединительного провода. Чем больше мощность акустической системы, тем больше должен быть диаметр кабеля.

Иностранные производители

Если в шифре на изоляции вы увидите латинские буквы, значит изделие иностранной фирмы.

Силовые кабеля у них обозначаются так:

• N – изготавливалось по нормативам союза немецких электриков VDE;
• Y – по нашему – винил;
• H – нет опасных включений, таких как галогены;
• M – проводник для монтажа.

Для контроля:

• Y – изолировано с применением винила;
• SL – для контроля;
• Li – много жил сделан по VDE.

Для монтажа:

• H – одобренный HAR;
• N – отвечает нормам страны изготовителя;
• 05 – максимальное допустимое U = 500 В;
• 07 – максимально допустимое U = 750 В;
• V – заизолирован винилом;
• K – сердцевина хорошо гнется, рекомендуется для монтажных работ.

Иностранная маркировка мало отличается от отечественной, но в ней символы могут располагаться по-другому, будьте внимательны, советуйтесь со специалистами.

Технические параметры силовых кабелей

К основным техническим параметрам силового кабеля необходимо отнести:

Количество жил в кабеле. Различают одножильные и многожильные (до пяти жил). Кроме того, в кабеле может иметься нулевая жила, сечение которой обычно меньше;

Материал жилы: имеется два варианта: медный или алюминиевый кабель.

Фундаментальный параметр – сечение силового кабеля. От данной характеристики зависит максимально допустимый ток, который кабель может долговременно выдержать, следовательно – мощность нагрузки, подключаемую через конкретный кабель.

Заметим, принимается во внимание сечение только одной жилы кабеля. Для определения соответствия тока и сечения существуют специальные методики расчета, а также готовые таблицы, все это можно найти в справочниках или интернете

К параметрам отдельных силовых кабелей можно отнести наличие брони и ее характеристики.

Монтажные провода

Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:

1. РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
2. ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
3. ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.

Марки медных кабелей

ВВГ – один из наиболее распространенных видов кабелей для электропроводки в квартирах, на производстве. Используется для стационарного подключения к питающей сети любого электрооборудования. Номинальное напряжение и частота 0,66 кВ 50 Гц. Состоит из однопроволочной медной жилы покрытой двойной виниловой изоляцией – индивидуально на каждой жиле и общей оболочки. Количество жил может быть от 1 до 5, в диапазоне сечений от 1,5 до 300 кв. мм. Подходит для использования квартирах и частных домах во внутренней и наружной прокладке. Устанавливают на силовую проводку, розеточные группы и осветительные цепи. Эта марка кабеля может быть использована для ввода в дом, а также для уличных линий. В деревянном доме используют усовершенствованный вариант (негорючий) — ВВГнг.

NYM – считается зарубежным аналогом марки ВВГ. Количество жил от 2 до 5. Изолирующий слой – ПВХ, заполнение из негорючего материала – невулканизированной резиновой смесью, оболочка тоже из ПВХ. Жилы в кабеле скручены в повив. Предназначен для работы в сетях с напряжением до 0,66 кВ. Под воздействием прямых солнечных лучей эксплуатация не рекомендуется, в таком случае нужно использовать гофротрубы, металлические трубы, либо кабель-каналы.

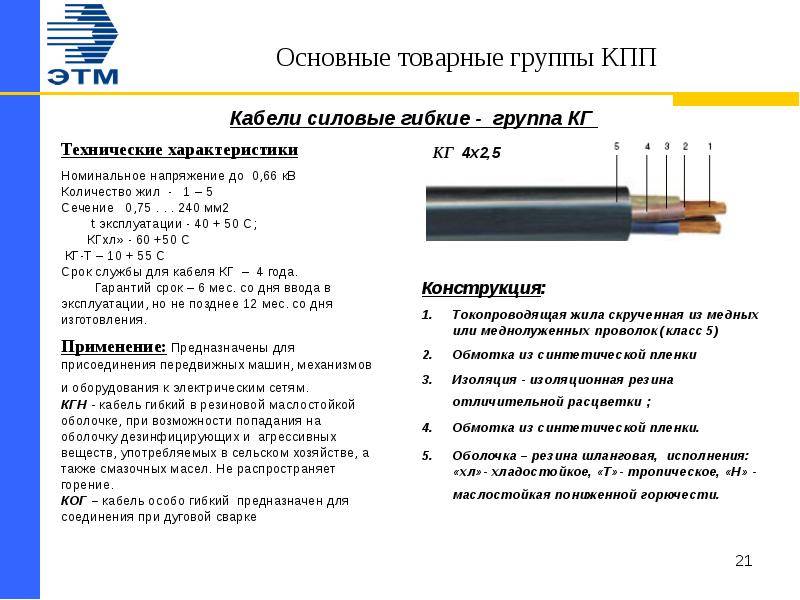

КГ – кабель гибкий. Эта марка используется для подключения электрододержателя к сварочному аппарату, благодаря его гибкости сварщику удобно работать. Также используется как гибкая подвесная линия на грузоподъёмных кранах и кран-балках. Количество жил от 1 до 5. Производится в диапазоне сечений от 1 до 240 кв. мм.

ПвПг – высоковольтный медный кабель с изоляцией жил из сшитого полиэтилена, поверх которой расположен экран, оболочка также из полиэтилена. Возможна его прокладка под землей, на дне водоемов. Используется в сетях 6 кВ и 10 кВ. Количество жил – 1, её сечение от 50 до 800 кв. мм.

ЦСПГ в зависимости от индекса может предназначаться для 6, 10 кВ сетей. Это медный кабель в бумажной изоляции. Жилы могут быть однопроволочными в диапазоне сечений от 25 до 50 кв. мм, тогда в названии есть пометка «ОЖ». В диапазоне сечений 25-240 кв. мм жилы многопроволочные. Бумажная изоляция пропитана вязким или нестекающим составом, что позволяет использовать кабель на вертикальных участках трассы. Поясная изоляция также бумажная. Присутствует свинцовая оболочка, битумная подушка, стальная проволочная броня.

ПВВНГ(A)-LS – в конце названия присутствует индекс 10, 20, 35, что соответствует количеству кВ в сети, для которой он предназначен. Медный кабель с изоляцией из полиэтилена. Количество жил – 1 или 3. Поверх жил экран из проводящего материала на основе полиэтелена, следом электропроводящая бумага или проводящая полимерная лента, поверх которой, повив из медной проволоки. В трёхжильных кабелях межфазное расстояние заполнено слоем ПВХ пониженной пожароопасности, оболочка выполнена из этого же материала. Также подходит для прокладки в земле и на дне водоемов. Может использоваться, например, для распределительных сетей.

Медные провода и кабели бывают различных марок. Каждая из них предназначена для определенных задач. Объединяет их материал, из которого они выполнены и его особенности. А к вопросам выбора кабельной продукции при ремонте и строительстве стоит подходить ответственно. Ведь от этого зависит не только надежность энергоснабжения, но и безопасность жизнедеятельности.

Похожие материалы:

• Медная электропроводка в квартире
• Лучшие производители кабеля в России
• Как соединить алюминиевый провод с медным
• Преимущества и недостатки алюминиевой проводки

Опубликовано:
06.06.2018
Обновлено: 11.12.2018

Виды оптических кабелей

Для решения задач внешнего и внутреннего освещения могут использвоаться виды оптических кабелей. Оптический кабель — вариант силового кабеля с прозрачной внешней оболочкой, где вдоль силовых ТПЖ на расстоянии 2 см друг от друга расположены дополнительные провода с последовательно подсоединенными разноцветными светодиодами, которые горят постоянным достаточно сильным светом. Этот кабель хорошо подходит для воплощения интересных дизайнерских задумок: его можно превратить в элемент освещения или создать с его помощью световую картину. Однако светодиодный кабель не только выполняет декоративные функции, он очень удобен при работе с переносными электромеханизмами: при разрыве не надо искать место повреждения — диоды на поврежденном участке перестают светиться. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры, существуют также компьютерные светящиеся кабели.

Электролюминесцентный кабель светится равномерно по всей длине. С его помощью можно создавать светящиеся надписи, и даже целые картины.

Отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения.

К тому же электролюминесцентный кабель стоит дешевле и не ограничен по длине.

РАСШИФРОВКА МАРКИРОВКИ ПРОВОДОВ И КАБЕЛЕЙ ИМПОРТНОГО

ПРОИЗВОДСТВА

Силовой кабель.

N – кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher

Elektrotechniker – союз германских электротехников).

Y – Изоляция из ПВХ.

H – Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).

M – Монтажный кабель.

C – Наличие медного экрана.

RG – Наличие брони.

Контрольный кабель.

Y – ПВХ-изоляция.

SL – Кабель контрольный.

Li – Многожильный проводник выполнен по немецкому стандарту VDE.

Монтажные провода.

H – Гармонизированный провод (одобрение HAR).

N – Соответствие национальному стандарту.

05 – Номинальное напряжение 300/500 В.

07 – Номинальное напряжение 450/750 В.

V – ПВХ изоляция.

K – Гибкая жила для стационарного монтажа

Расшифровка цифровых значений

После буквенных обозначений в маркировке силовых кабелей указывается несколько цифр. Для расшифровки потребуется немного усилий:

1. 1 позиция. Здесь указано то рабочее напряжение, для которого рассчитан данный вид. В случае отсутствия такой цифры кабель применяют для напряжения 220 В.
2. 2 позиция. Этот показатель означает, сколько проводников присутствует в кабельном изделии.
3. 3 позиция. Здесь указывают сечение рабочей жилы. Вторая и третья позиции указываются через знак “х”. Например, 3 х 16 (где 3 — количество жил, а 16 — их сечение).

Если присутствуют жилы одинакового сечения, то на этом цифровая маркировка заканчивается. Когда присутствует “нулевая” жила, она обладает меньшим сечением. В этом случае используется знак “+” и указывается количество и сечение “нулевой” жилы. Например, 3 х 16 + 1 х 10.

Компьютерный кабель

На настоящий момент практически везде применяется оптоволокно для передачи информации на любое расстояние. Такой провод не является электрическим, потому что по нему проходят световые импульсы, которые в дальнейшем становятся электрическими. Для подключения этих изделий необходимо применять специальное оборудование. Также не обойтись и без высококвалифицированного персонала. Такие факторы обусловливают то, что этот кабель для бытового использования применяется очень редко.

Существует и другая разновидность — витая пара. Провод очень хорошо знаком всем пользователям интернета, так как именно он подключается к компьютеру. Это изделие имеет свои подвиды:

1. UTP. Все жилы кабеля попарно скручиваются между собой. Имеется лишь внешняя оболочка.
2. FTP. Конструкция практически такая же, как и у первого типа, только есть экран из фольги.
3. STP. Присутствует двойное экранирование. Фольгированный экран покрывает каждую пару жил. Следующим слоем идёт медная оплётка.
4. S/FTP. Также имеет двойное экранирование.

Выбор сечения проводов

Медь — надежный материал, обладающий достаточной устойчивостью к сгибам, повышенным уровнем электрической проводимости, а также незначительной подверженностью коррозийным изменениям. Именно по этой причине, в условиях одинакового уровня электрической нагрузки, предусматривается меньшее сечение медной жилы по сравнению с алюминиевыми кабельными изделиями.

Приобретение электрического провода медного типа осуществляется с определенным запасом по сечению, снижающим риск перегрева в результате возрастания нагрузки при подключении новых энергозависимых приборов.

Кабель ВВГнг 4х4 0,66 кВ

Важно, чтобы сечение полностью соответствовало максимальным показателям нагрузки, а также токовой величине, на которую рассчитаны автоматические защитные устройства. Токовая величина — один из основных показателей, влияющих на расчет площади проводного сечения в медных кабельных изделиях. Определенной площадью обуславливается пропускная возможность прохождения тока на протяжении длительного времени

Такой параметр носит название — длительно допустимая нагрузка. В этом случае сечение медной жилы является общей площадью среза центральной части, проводящей ток к потребителям

Определенной площадью обуславливается пропускная возможность прохождения тока на протяжении длительного времени. Такой параметр носит название — длительно допустимая нагрузка. В этом случае сечение медной жилы является общей площадью среза центральной части, проводящей ток к потребителям

Токовая величина — один из основных показателей, влияющих на расчет площади проводного сечения в медных кабельных изделиях. Определенной площадью обуславливается пропускная возможность прохождения тока на протяжении длительного времени. Такой параметр носит название — длительно допустимая нагрузка. В этом случае сечение медной жилы является общей площадью среза центральной части, проводящей ток к потребителям.

Площадь поперечного сечения жилы определяется основными размерами, замеряемыми при помощи штангенциркуля:

• для круга — S = πd2 / 4;
• для квадрата — S = a2;
• для прямоугольника — S = a × b;
• для треугольника — πr2 / 3.

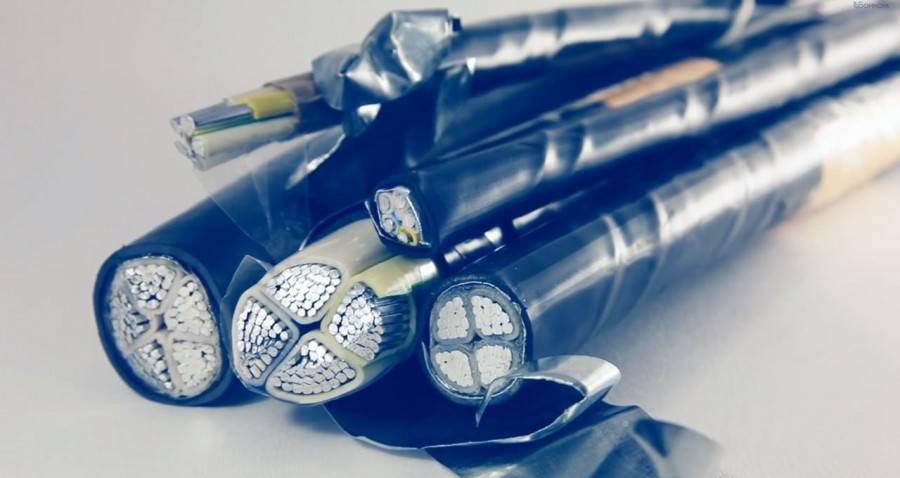

Силовой 16-жильный кабель

Стандартные расчетные обозначения: радиус (r), диаметр (d), ширина(b) и длина (а) сечения, а также π = 3,14. Как правило, стандартное сечение вводного кабеля составляет 4-6 мм2, проводки для подключения розеточной группы — 2,5 мм2, а площадь сечения для подсоединения системы основного освещения — порядка 1,5 мм2.

Прежде чем выбрать сечение медной жилы, необходимо учесть конкретные эксплуатационные условия и предполагаемые показатели максимальной токовой нагрузки, которая будет протекать по электрической проводке продолжительное время.

Виды проводов

Провод представляет собой электротехническое изделие, назначение которого — соединение источника электрического тока с потребителем, компонентами электрической схемы. Правильный расчет сечения важен при прокладывании проводки или кабелей.

Чем больше потребляемая величина тока электроприборами, тем больше будет сечение жил проводов в кабеле. Обеспечить хороший и надежный контакт соединяемых между собой жил можно с использованием специальных гильз, наконечников.

Разъемы предназначены для механического соединения и разъединения электрических цепей и состоят из двух или более частей — вилки и розетки.

Маркировка телефонных проводов/применение

ТППэп	Кабель для прокладки линий телефонной связи
ТРВ	Одно- или двухпарный телефонный распределительный провод
ТРП	Аналогичен ТРВ, разница только в материале изоляции, в ТРП — из полиэтилена
ШТЛП	Телефонный шнур с медными многопроволочными жилами

Монтаж проводов иногда осуществляется с помощью клеммников, но он считается трудоемким. Данный способ позволяет избежать непосредственного контакта разнородных материалов проводов (медь или алюминий).

ВАЖНО! Кроме скрутки можно использовать зажимы для соединения проводов. Для соединения обмоточных проводов в процессе обмоток силовых трансформаторов применяют: пайку, горячую сварку, холодную сварку

Их применение обеспечивает соединениям прочность и надежный контакт

Для соединения обмоточных проводов в процессе обмоток силовых трансформаторов применяют: пайку, горячую сварку, холодную сварку. Их применение обеспечивает соединениям прочность и надежный контакт.

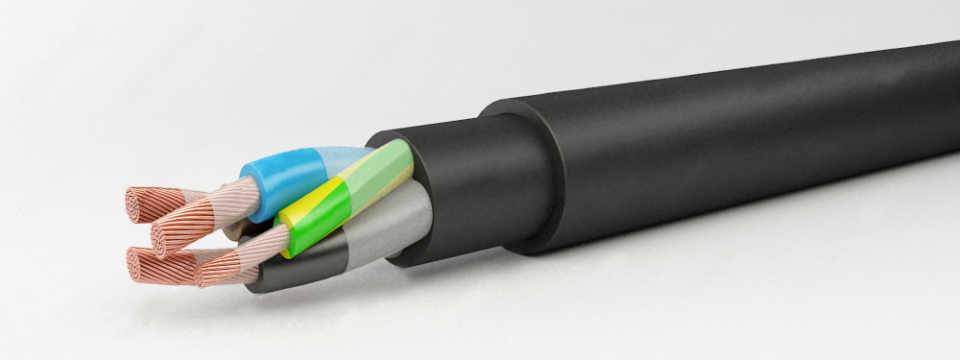

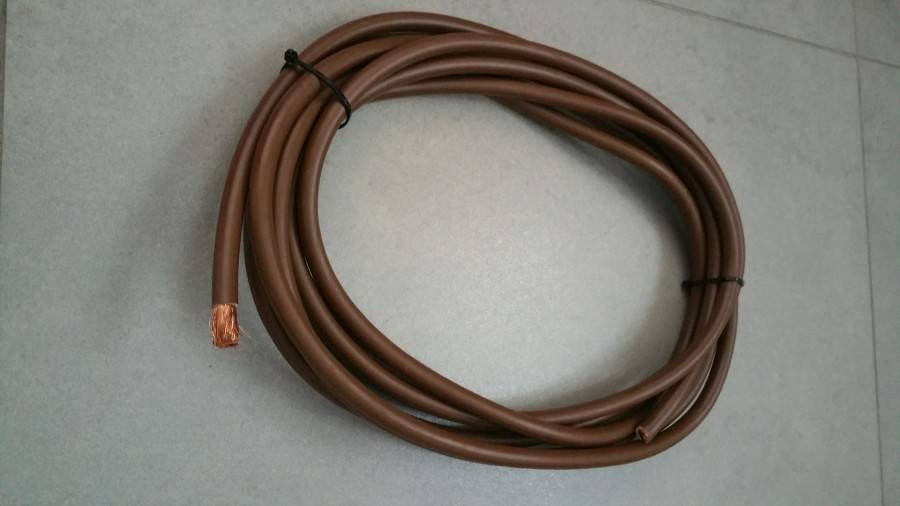

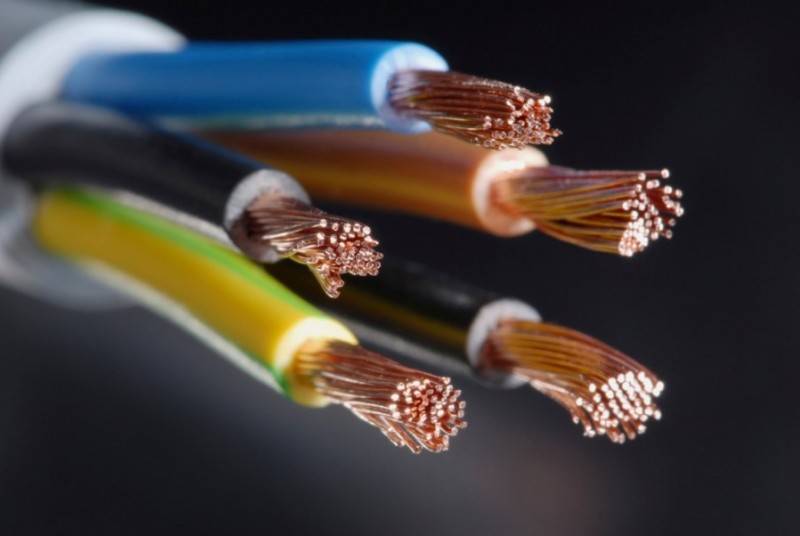

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Отличительные особенности кабеля и провода

Часто в непрофессиональной практике термин «кабель» приравнивается к любому типу электрического кабеля. Между тем следует разделить понятия «кабель» и «провод». И, прежде всего, разделение связано с коэффициентом передаваемой мощности.

Кабель – это изделие, в структуру которого входит не менее трех проводов в изоляции, дополнительно защищенных внутри оболочки специальным материалом: пергаментом, резиной, свинцом и т.д.

Проволока – изделие, состоящее из одной, максимум, пяти жил (кабеля), в последнем случае соединенных общей оболочкой.

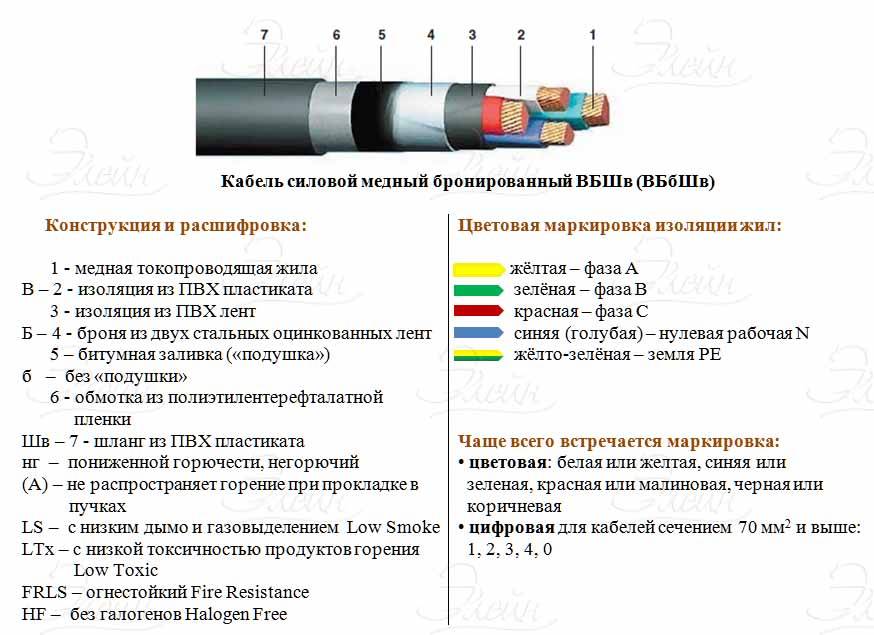

Классическая конструкция силового кабеля: 5 – защитная оболочка сборки; 4 – армированный слой; 3 – общая оболочка токоведущих металлических проводов; 2 – прямая изоляция жил; 1 – металлический проводник

Основное применение кабелей – промышленные и хозяйственные постройки. Кабели активно используются в быту, а также в других сферах.

Отдельно следует выделить оголенные провода, не имеющие изоляции. Основное применение такой продукции – устройство централизованных линий электропередач.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

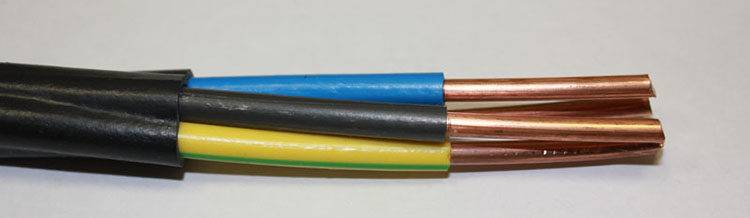

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

• отсутствие впереди буквы А говорит о том, что жилы медные;
• первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
• вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
• «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

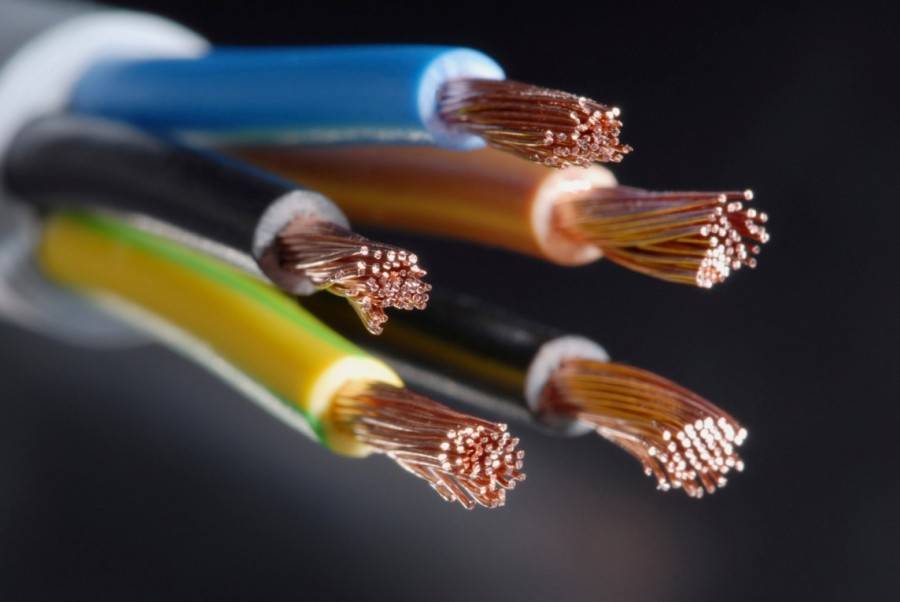

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

• ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
• ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1. Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
• ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
• ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

Кабель ВВГ

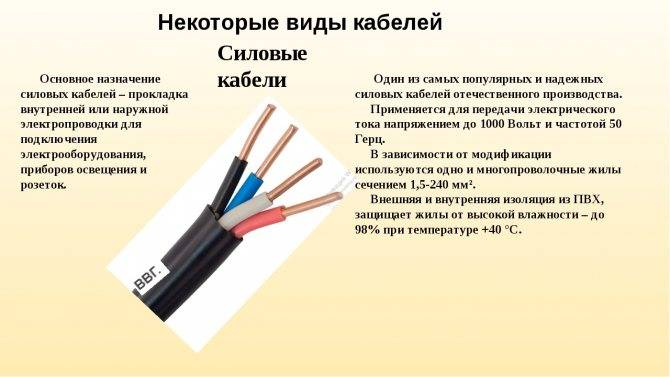

С помощью этого проводника электрифицируются жилые постройки. Его маркировочные знаки показывают: гибкость жил, изоляцию снаружи – поливинилхлорид, изоляцию прутов – аналогично. Проводка не выделяется высокой гибкостью.

Изоляция кабеля обладает сопротивлением относительно агрессии среды, а сам он не горит. Жилы состоят из одной или множества проволок, с учётом модификации кабеля.

Этот кабель должен подавать и распределять электроимпульсы при коэффициенте 1000 вольт, если промышленная частота переменного тока 50 Гц. Для оснащения домовых сетей подойдёт подводка ВВГ со срезом – 6 квадратных миллиметров, для подачи света в домовладения эта норма увеличивается до 16 кв.мм. Возможен излом по кратчайшему радиусу при 10-кратном шнуре вширь. Кабель поставляется в бухтах по 1 сотне метров.

Кабель ВВГ имеет градацию: АВВГ — алюминиевая жила, ВВГнг — огнеупорная оболочка, ВВГп — плоский разрез, ВВГз — присутствие ПВХ или резиновой изоляции промеж жил.

ВВГ – медный кабель – для внутреннего монтажа. Он прокладывается открыто, закладывается в штробы. Служит 30 лет. Количество жил отвечает запросам фаз сети: от 2 до 5.Преобладающий тон поверхностного изоляционного материала этих подводов – черный, попадается белый.Модификации кабеля ВВГ с «НГ» и «LS» показывают, соответственно, нераспространение горения и небольшое дымовыделение при огне. Известна модификация ВВГ, умеющая противостоять открытому огню в течение нескольких минут.

Иностранный аналог кабеля ВВГ производят по стандарту DIN. Речь идет о продукте NYM. Его специальный внутренний наполнитель затухает сам.

Коаксиальный кабель

Основу кабеля формируют два цилиндра с разными диаметрами, у которых ось совмещена. В то же время один из этих элементов помещен в другой, что формирует конфигурацию сплошного внутреннего проводника. Такие устройства применяются для трансляции в широком спектре частот. Наиболее высокой стабильностью в плане электрических качеств данный кабель связи отличается на частотах до 4 ГГц. По этой причине коаксиальные провода используются в радио- и СВЧ-системах, в компьютерных локальных сетях, а также в инфраструктуре обеспечения кабельного телевидения. Более того, провайдеры телефонной связи применяют этот кабель в прокладке магистральных сетей, что само по себе свидетельствует о высокой надежности изделия. Что касается оснащения защитной оболочкой, то для этого проводника используют весь диапазон практикуемых решений от бумажной обмотки до бронированной стальной ленты. В некоторых случаях кабель прокладывается и вовсе без защиты – в голом виде.
