Водяное отопление своими руками: все про водяные системы отопления

Котлы на газу

Если по близости имеется магистральный газопровод, оптимальным отопительным котлом будет оборудование на газу. Для этих агрегатов характерна надежность и эффективность, ведь КПД обычно не опускается ниже 87%. Дорогостоящие конденсационные модели обладают КПД на уровне 97%. Газовые отопители отличаются компактностью, безопасностью и хорошим уровнем автоматизации. Обслуживание оборудования данного типа проводится раз в год: все, что при этом обычно требуется – проверить или поменять настройки. Бюджетные газовые котлы обойдутся на порядок дешевле, чем твердотопливные. Наличие дымохода в этом случае также обязательно.

Что потребуется для монтажа

• котел или печь;
• трубы;
• радиаторы;
• расширительный бак;
• стандартный набор инструментов для монтажа.

До покупки всего этого стоит понять, как работает водяное теплоснабжение и разработать план для обогрева дома или дачи.

Схема выглядит так – разогретый котлом теплоноситель (это может быть вода или специальная смесь) поступает в радиаторы, в которых остывает, отдавая тепло помещению.

Прохладный теплоноситель возвращается в котел, где нагревается снова. За счет таких непрерывных циклов происходит отопление вашего помещения.

Системы водяного отопления разделяются на естественные и принудительные. Остановившись на первом варианте, вы будете независимыми от электричества для работы насоса.

Перемещение жидкости по системе происходит за счет законов физики – горячий теплоноситель расширяется и устремляется вверх, а, снизив температуру, он уменьшается в объеме и опускается вниз.

При естественной циркуляции необходимо соблюсти уклон всех труб не менее 2 градусов (в идеале — 3-5), избегать труб малого сечения (для стояка подойдут трубы 40 мм, подводку к секциям отопления можно осуществить трубами, сечением 22-24 мм).

У естественной циркуляции есть серьезные недостатки: не допускается внутренняя разводка — при снижении уровня воды в расширительном баке, перемещение жидкости затруднено.

Также она применима только в случаях, когда расстояние по трубам между котлом и самым дальним радиатором не превышает 20 метров, а площадь отапливаемого помещения менее 150 кв.м.

Как видно, естественная циркуляция со своими ограничениями применима не всегда. В принудительной системе течение теплоносителя регулируется циркуляционным насосом.

Конечно, приобретение насоса – это дополнительные финансовые траты при покупке и плюс к счетам за электроэнергию ежемесячно, но зато посмотрите, какие преимущества – вы избавлены от необходимости четко выверять угол наклона, нет надобности соблюдать широкое сечение стояков, есть возможность сделать внутреннюю разводку труб и подключить, например, «теплый пол».

Различают две системы водяного отопления – одноконтурную и двухконтурную. Установка первого варианта предполагает только отопление.

Второй вариант, помимо отопления, обеспечивает помещение горячей водой и очень удобен на даче, в случаях, когда не планируется монтаж отдельного источника теплой воды.

Выбираем оборудование

• котёл;
• трубы,
• расширительный бачок.

Дополнительные элементы, которые устанавливают не в каждом случае:

• радиаторы;
• циркуляционный насос;
• манометр;
• терморегулятор;
• предохранительные клапаны;
• автоматический воздухоотводчик.

Котёл

Отопительный прибор – главный элемент в системе. Невозможно в рамках одной статьи представить всю информацию по выбору между: электрическим и твердотопливным котлами; газовым котлом и на жидком топливе. А так же варианты с кирпичной печью: Голландкой, Шведкой и т.д. Выбор котла будет зависеть от множества факторов, желания и средств хозяина.

Остановимся на выборе мощности отопительного прибора.

Обычно считается, что на 10м2 помещения, нужно 1 кВт мощности. Но это при условии, что высота потолка до 3х метров, а дом, окна и двери очень хорошо утеплены.

На практике, котёл берут с запасом мощности (суровые морозы тоже испытание для системы отопления).

Схема такая:

• Дом 60-200 м2. Котёл = до 25кВт.
• 200-300м2 = 25-35 кВт.
• 300-600м2 = 35-65 кВт.
• 600-1200м2 = 100 и более кВт.

Если выбор пал водяное электрическое отопление частного дома, нужно учесть, что не каждая сеть выдержит котёл большой мощности.

Трубы

Каждый материал для труб имеет свои сильные и слабые стороны.

Например, сталь, сильно подвержена коррозийным процессам, поэтому чаще применяют оцинкованную или нержавеющую сталь, хотя и стоят такие трубы дороже. Обычные стальные трубы сваривают, а оцинковку и нержавейку собирают на резьбовых соединениях.

Медные трубы в системе отопления

Медные трубы могут себе позволить только состоятельные люди, но трубопровод, сделанный из меди, будет служить долго и выдержит любые температурные скачки. Соединяют такие трубы обжимными фитингами или методом высокотемпературной пайки, припоем с содержанием серебра. В последнем случае монтаж медных труб требует высокой квалификации строителя.

Всё чаще применяют пластиковый вариант. Это дёшево, красиво и уж точно не заржавеет! Но у них высокий коэффициент расширения при нагревании (если трубы собраны на фитингах, а в них после горячей воды сразу пойдёт холодная, они могут дать течь) к тому же трубы провисают, когда нагреты. Этого недостатка нет у пластиковых труб, армированных стекловолокном или алюминием. Но армированные трубы нельзя сильно гнуть, иначе можно повредить алюминиевый слой.

Собрать пластиковый трубопровод сможет даже новичок в строительном деле, а монтаж обходится довольно дёшево.

Радиаторы

В отоплении с пластиковыми трубами – батареи должны быть обязательно. Среди радиаторов, на сегодняшний день, лучший выбор – это биметаллические конструкции.

Если же дом небольшой, а трубы металлические и довольно большого диаметра, то радиаторов в системе может и не быть.

Дополнительные элементы

1. Расширительный бачок служит запасным пространством, где может размещаться вода, когда её объём увеличиться при нагреве. Он может быть открытым или закрытым. Закрытый чаще применяют для антифриза, чтобы он не испарялся.
2. Манометр применяют только в системе с закрытым расширительным бачком, чтобы следить за давлением.
3. Терморегуляторы нужны для системы «тёплый пол», чтобы не давать поверхности перегреваться и равномерно распределять тепло во все комнаты.

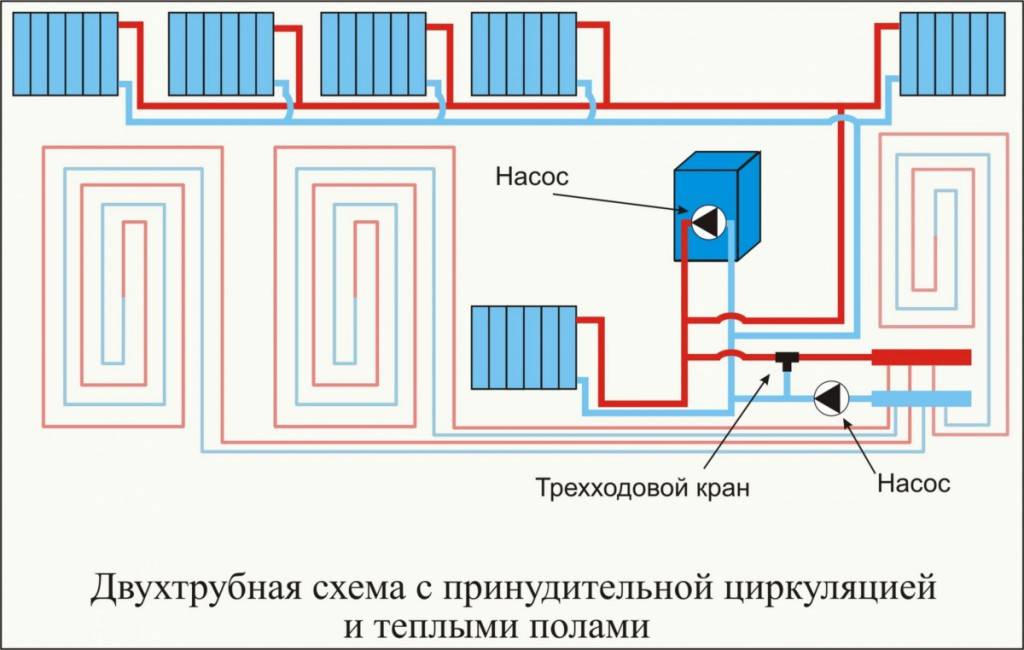

Отопление по схеме теплого пола

В последнее время имеется тенденция к использованию комбинации отопительных систем, одной из которых является теплый пол. Современное котельное оборудование имеет техническую возможность реализации такого проекта.

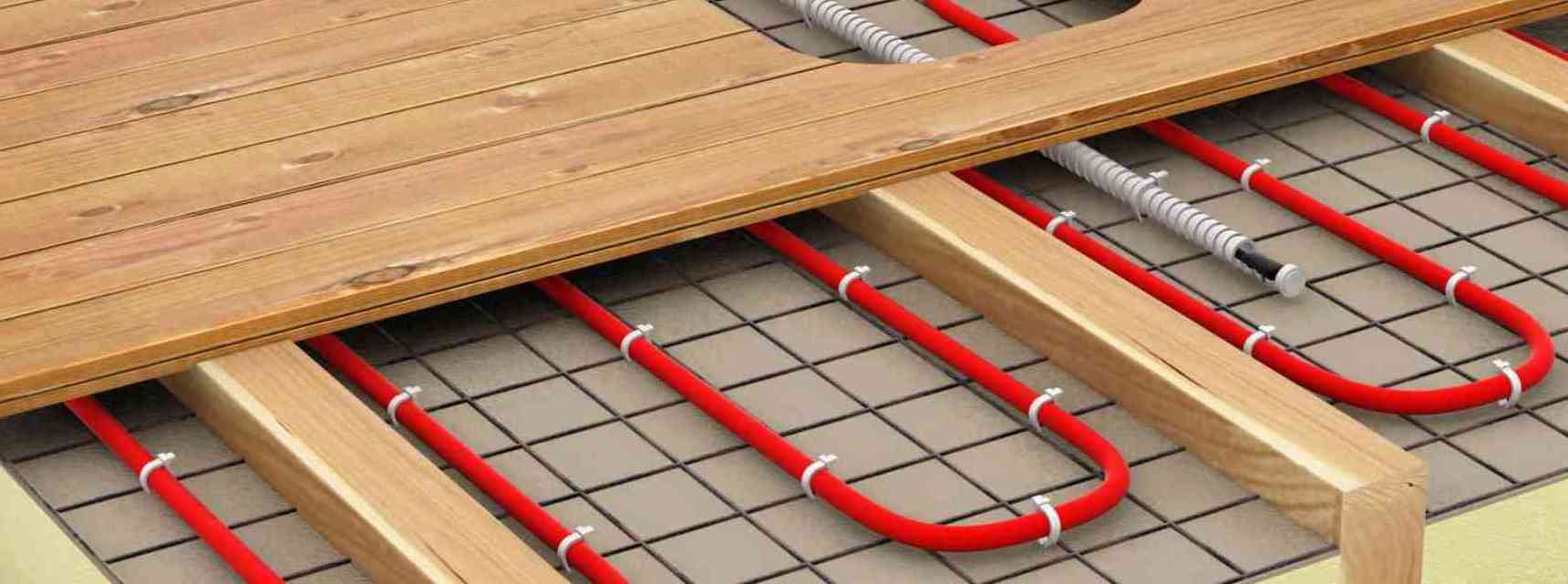

Теплый пол

Организация теплого пола с жидким теплоносителем обладает рядом преимуществ:

• Осуществляется равномерный прогрев нижней части помещения, где располагается жизненное пространство человека. Актуальность подобной системы возрастает при использовании теплого пола в высоких помещениях. В этих условиях экономия может составить 50%.
• Теплопередача происходит излучением, что более благоприятно для человека.
• Снижение концентрации пыли в воздухе комнаты снижается вследствие отсутствия конвективного теплообмена.
• Привлекательный вид помещения обеспечивает визуальное отсутствие приборов отопления.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Принцип работы

Данная система завоевала популярность своей простотой. Отопление использует следующий принцип работы: котел до нужной температуры нагревает воду (или антифриз), она по трубам поступает к батареям или радиаторам в комнатах, отдавая тепло, и возвращается в котел.

Схема системы с самотечным движением воды.

Также схема водяного отопления может включать:

• расширительный бак – в него отводится возникшая при нагревании излишняя вода, также он обеспечивает отсутствие кислорода в системе;
• циркуляционный насос поддерживает постоянный круговорот воды в системе, с его помощью скорость нагрева помещения увеличивается за счет более быстрого движения воды;
• манометр;
• терморегуляторы;
• воздухоотводчик – автоматический или запорный;
• предохранительные клапаны.

Трубы

Чаще всего для обустройства отопительных трубопроводов используются металлопластиковые трубы. Они имеют массу достоинств, среди которых – отличная способность выдерживать свойственные отоплению температуры, высокая механическая прочность и длительный срок службы. Более традиционным материалом являются трубы из стали, отличающиеся сравнительно небольшой стоимостью, но у них есть серьезный недостаток – подверженность коррозии, из-за которой магистраль довольно быстро придет в неисправное состояние.

Расчет диаметра отопительных труб для систем с принудительной циркуляцией осуществляется при помощи специальных таблиц, которые учитывают массу параметров, в том числе скорость перемещения жидкости. Как правило, для рассматриваемого типа отопительных систем используются достаточно узкие трубы, поскольку необходимости обеспечивать самостоятельное движение теплоносителя нет.

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Коллекторная система

Существует еще третий способ разводки труб — коллекторный. В этом случае к каждому радиатору подводятся две трубы с горячей и холодной водой. Такой способ позволяет регулировать температуру на любом участке трубопровода. Но для монтажа этой системы понадобится установка коллекторного шкафа.

Из котельной теплоноситель идет по главной магистрали к коллекторам, расположенным поэтажно. Коллекторы имеют выходы и входы, равные количеству отопительных элементов — батарей, находящихся на том же этаже. Радиаторы подключены к коллектору двумя трубами — для подачи и обратки.

Преимуществом такого варианта является эстетичность — трубы можно скрыть в стене. Сама отопительная система отличается повышенной надежностью.

Система с однотрубной разводкой

Эта схема является более дешевым и простым решением проблемы, как правильно смонтировать систему отопления. Монтаж выполняется в виде замкнутого кольца, где все батареи последовательно соединены друг с другом, а теплоноситель перемещается по батареям и возвращается в котел.

Такая схема позволяет получить некоторую экономию за счет простого монтажа и проектирования. Однако один существенный недостаток очень часто заставляет делать выбор в пользу двухтрубной системы. Дело в том, что теплоноситель в процессе перемещения по трубам и радиаторам постепенно остывает. Это приводит к тому, что в последнем радиаторе вода имеет более низкую температуру. Увеличение мощности котла приводит к сильному нагреванию первых батарей. Добавление определенного количества секций на последней батарее также нельзя назвать эффективным. Это доставляет некоторые неудобства, поэтому очень часто домовладельцы отказываются от простой и дешевой однотрубной разводки.

Решить проблему такого плана помогает насос для принудительной циркуляции теплоносителя. Устройство подключается к котлу, и жидкость перемещается по системе, практически не меняя температуры.

Однако и в этом случае есть свои недостатки:

• Во-первых, приобретение насоса – это дополнительные расходы, что приводит к увеличению затрат на монтаж отопительной системы в частном доме.
• Насос необходимо подключать к сети электропитания, что становится причиной увеличения потребляемой электроэнергии.
• Зависимость от электричества делает малоэффективной работу насоса при отключении электроэнергии, следовательно, нет света – нет тепла в помещении.

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

• Главное преимущество заключается в надежности и долговечности.
• Простая схема открытой системы отопления обеспечивает простоту монтажа.
• Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
• В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
• Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
• Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

1. Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
2. Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
3. Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
4. Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
5. Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
6. Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
7. При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
8. В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Монтаж и подключение оборудования — как установить котел

Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.

Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.

Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.

Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:

1. Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
2. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.

Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.

Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.

Плинтусная система отопления

Если монтаж «Теплого дома» затруднен, а радиаторы портят интерьер помещения, можно воспользоваться плинтусной отопительной системой.

При этом виде отопления монтаж труб осуществляется за плинтусом, то есть чуть выше уровня пола. При этом помещение, как и в случае с «Теплым полом» прогревается в правильной последовательности.

Благодаря плинтусному отоплению отпадает потребность ломать голову над тем, как вписать в интерьер загородного дома трубопроводы, коллекторы и радиаторы, чтобы они не бросались в глаза (+)

Одновременно происходит нагрев пола, что создаёт благоприятные условия в любое время года. Отопление под плинтус становится всё более популярным и постепенно входит в моду.

Выбор системы отопления для дома

Вопрос выбора системы отопления определён изначально. Можно, конечно же, поупражняться в красноречии о создании модных сегодня энергосберегающих систем, солнечных батарей, ветряных генераторов или ещё чего-то. Но если серьёзно говорить о создании своими руками работающей системы, дающей достаточно тепла для вашего дома, то нужно отбросить фантазии и приступить к работе.

Основной и самый доступный вид топлива — это газ, который и дешевле, и эффективнее остальных. Поэтому — если газ есть, нужно однозначно выбирать систему отопления, работающую на этом топливе. Если же его нет, тогда приходится думать о других вариантах.

По сути, все современные системы похожи друг на друга и отличаются только видом топлива, теплоносителем, способом укладки магистралей и типом подключения отопительных приборов. Ну и, конечно же, речь будет идти об автономной системе, не связанной с централизованными коммуникациями (городскими, от котельной и другими).

И ещё одна деталь. Нужно определиться, будете ли вы только обогревать помещения, или вам ещё потребуется горячее водоснабжение. В первом случае нужен одноконтурный котёл, во втором двухконтурный.

Рассмотрим автономную водяную систему обогрева с двухконтурным котлом, работающую на природном газе.

Описание системы отопления циркуляционного типа без насоса

Устройство водяного отопления, работающее самотеком, включает нагревательный элемент (котёл), трубы, прокладываемые разными способами, расширительный бак и радиаторы.

Принцип действия

Роль теплоносителя в контуре играет вода, которая движется по трубам под влиянием термодинамических сил. Принцип действия системы основывается на разнице физических свойств горячей и холодной воды.

Пока работает котёл, в трубах всегда есть горячая вода, которая постепенно остывает, проходя по контуру и отдавая тепло в окружающую среду.

Плотность и масса воды при нагреве уменьшается, поэтому она легко вытесняется вверх остывшей жидкостью.

После достижения верхней точки контура, горячая вода распределяется по трубам, соединённым с радиаторами, отдаёт тепло через материал батарей, а затем по нижней части контура стекает к котлу, где снова нагревается.

Достоинства установки

Основными достоинствами отопительного контура гравитационного типа являются:

• простота установки и использования;
• высокая отдача тепла и стабильность микроклимата помещений;
• экономичность ресурсов при условии качественного утепления строения;
• отсутствие шума;
• полная независимость от электричества;
• редкие поломки и долгий срок службы при условии проведения периодических профилактических мероприятий.

Справка! Сконструировать систему отопления с естественной циркуляцией можно самостоятельно. Правильный расчёт параметров, выбор схемы контура и грамотная установка всех компонентов гарантирует срок работы конструкции до 35 лет.

Главный недостаток — конструкция может отопить частные дома площадью не более 100 м2, имеющих радиус около 30 м.

Существует ещё несколько недостатков, ограничивающих применение самотечной конструкции:

• обязательное наличие чердака для установки расширительного бачка;
• медленный обогрев помещений;
• необходимость утепления контура в неотапливаемых местах для предотвращения замерзания воды в трубах.

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

К плюсам 2-х трубной сети относится:

• Равномерное распределение тепла по всему объекту.
• Минимальные потери давления.
• Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
• Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

Коллектор

Достоинства коллекторной сети:

• Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
• Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
• Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
• Простой проектный процесс, без сложных расчетов.
• Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Видео

Исходными данными для расчета являются следующие параметры:

1. Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
2. Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

1. Площадь – учитываются только комнаты, в которых устанавливаются батареи.
2. Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
3. Площадь составляет 30 метров квадратных.
4. Мощность одной секции батареи составляет 180 Вт.

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.
