Принцип работы отопительной системы для дачи
Какое отопление дачного дома лучше выбрать – виды, преимущества и недостатки
отопления на даче своими руками
Какие отопительные системы для дачи лучше подойдут – выбираем оптимальный вариантК полученному в процессе такого расчета показателю нужно прибавить коэффициент, на величину которого влияет место, где расположено сооружение:
- для теплых районов он составляет от 7 до 9;
- центральные регионы требует коэффициента, равного 1,5;
- в северных районах этот параметр должен варьироваться от 1,5 до 2.
Посмотрите интересную схему отопления дачи на видео:
Как устроить водяное отопление частного дома своими руками, схемы монтажа
Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.
Современные газовые котлы — хорошее решение для надёжной системы отопления
Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.
Особенности устройства однотрубной системы
Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.
Принцип однотрубной системы отопления с естественной рециркуляцией воды
Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

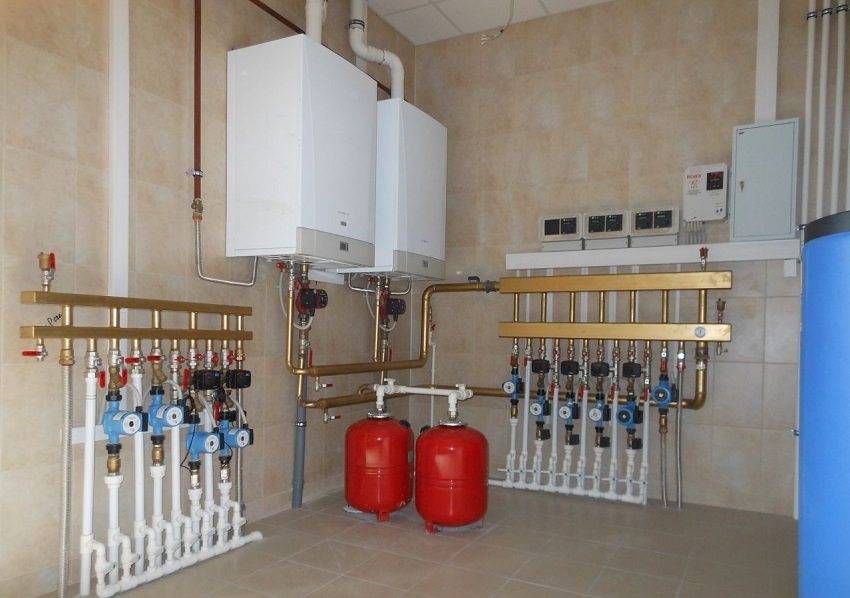

Котельная частного дома с современным отопительным оборудованием
При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

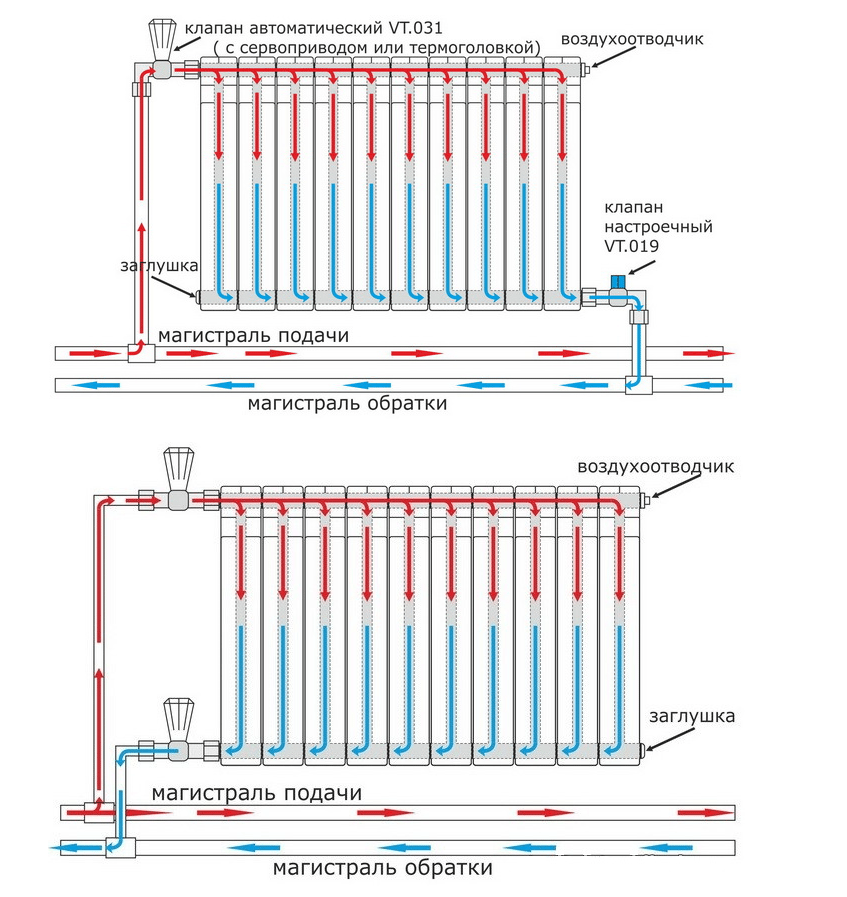

Схема подключения радиаторов к двухтрубной системе отопления
Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.
Как устроена двухтрубная система
В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.
Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.
Схемы подключения двухтрубной системы отопления в двухэтажном коттедже
Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.
Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

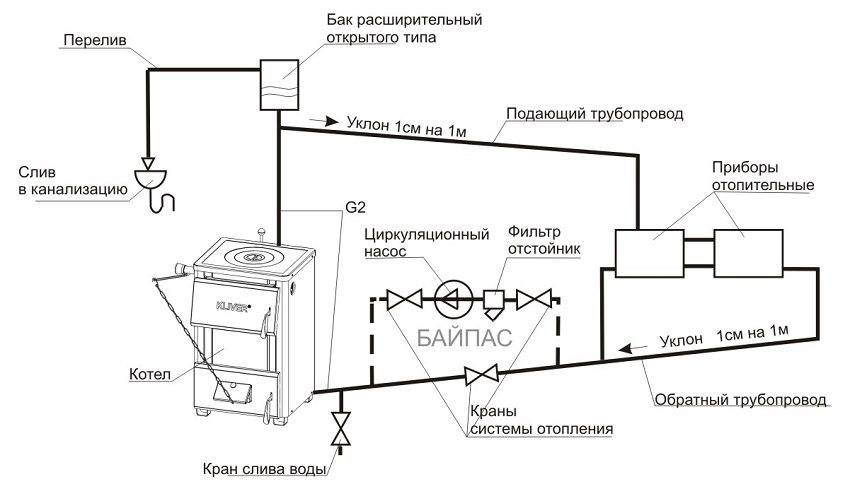

Схема открытой системы отопления с циркуляционным насосом
Подробнее о теплоносителе и его свойствах
Жидкости, идеально подходящей для любых систем отопления, не существует. Каждый из вариантов, представленных на рынке теплоносителей, имеет конкретные характеристики, например, диапазон рабочих температур.
Если нарушить границы указанного диапазона, система отопления просто «встанет», а при худшем исходе полопаются трубы и выйдет из строя дорогостоящее оборудование.
Кроме температурных параметров, жидкость для трубопровода обладает такими свойствами, как вязкость, антикоррозийность, способность выделять токсичные вещества. Анализ необходимых качеств показал, что лучшими жидкими теплоносителями являются очищенная вода и специальный химический раствор – антифриз.
В таблице показано основное преимущество антифриза на основе этиленгликоля – максимальный показатель температуры замерзания -40ºС, тогда как вода превращается в лед уже при 0ºС
Заливка антифриза необходима в домах, которые не являются постоянным местом жительства. Обычно оставляя здание в холодный сезон, владельцы сливают воду, чтобы избежать аварии и поломки оборудования. Антифриз удалять не нужно – по возвращении можно сразу включать котел без опасения протечки или разрыва.
При экстремальных температурах химический теплоноситель, изменив свою структуру, сохраняет прежние размеры. Проще говоря, он превращается в гель, сохраняющий свойства без изменения. Когда температура достигает комфортной отметки, гелеобразная структура вновь становится жидкой, полностью сохранив свой первоначальный объем.
Еще немного полезной информации об антифризе:
- служит не менее 5 лет, одна заливка способна выдержать 10 отопительных сезонов;
- текучесть в 2 раза превышает аналогичный показатель воды, следовательно, требуется следить за герметичностью соединений;
- повышенная вязкость требует врезки более мощного циркуляционного насоса;
- способность расширения при нагреве влечет за собой установку объемного расширительного бака.
И нужно всегда помнить, что химический раствор токсичен и опасен для здоровья человека.
Антифриз для заливки в домашние системы отопления продается в пластиковых канистрах объемом от 10 л до 60 л. Средняя стоимость – от 750 до 1100 руб. за 10 л
Несмотря на выдающиеся характеристики антифриза, вода в качестве теплоносителя более популярна. Она обладает максимально возможно теплоемкостью, которая равняется примерно 1 ккал. Это значит, что нагретый до 75ºС теплоноситель при остывании в радиаторе до 60 ºС отдаст помещению около 15 ккал тепла.
Вода доступна. Если снабдить систему водоснабжения надежными фильтрами, можно использовать бесплатный вариант – воду из собственной скважины. Она не содержит опасных химических соединений и при аварии не вызовет отравлений.
Отрицательной стороной воды является содержание некоторых минеральных солей, вызывающих коррозию. Проблема решается простым кипячением или использованием вместо колодезной воды дождевой (или талой).
Существуют сложные системы очистки и подготовки воды для частного дома: кроме универсального очищения вода проходит несколько ступеней, чтобы стать питьевой или годной для заливки в отопительный контур (+)
Воду не рекомендуют использовать в домах для периодического проживания.
6 Обогрев с принудительной циркуляцией за 8 шагов
Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:
- 1. Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
- 2. Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
- 3. К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
- 4. На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
- 5. Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
- 6. На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
- 7. Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
- 8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.
Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему
Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.
Какой котел выбрать и как подсчитать его мощность
Водяное отопление черпает энергию у особого котла, камеру сгорания которого окружает заполненная жидким теплоносителем рубашка. При этом в топке могут гореть любые продукты – от газа до торфа
Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла. И выбирать придется между тремя вариантами:
- Газовым котлом – он перерабатывает на тепло магистральное или баллонное топливо.
- Твердотопливным нагревателем – он питается углем, дровами или топливными гранулами (пеллетами, брикетами).
- Электрическим источником – он преобразует в тепло электроэнергию.
Наилучшим вариантом из всех вышеперечисленных является газовый теплогенератор, работающий на магистральном топливе. Он дешев в эксплуатации и работает в непрерывном режиме, поскольку подача топлива осуществляется автоматически и в сколь угодно больших объемах. Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам.
Неплохим вариантом теплового генератора, отапливающего частный дом без газопровода, является твердотопливный котел. Особенно модели, рассчитанные под длительное горение. Топливо для таких котлов можно найти, где угодно, а особая конструкция позволяет сократить периодичность загрузки с двух раз в сутки до одного заполнения топки в 2-3 дня. Впрочем, от периодической чистки не избавлены даже такие котлы, поэтому данный момент является основным минусом подобного нагревателя.
Выбираем отопительный котел, исходя из объемов помещения
Наихудшим вариантом выбора из всех возможных является электрический котел. Недостатки такого предложения очевидны – трансформация электричества в энергию теплоносителя стоит слишком дорого. Кроме того, электрический котел нуждается в частой замене нагревателя и обустройстве усиленной линии электропроводки, а равно и заземления. Единственный плюс такого варианта – это полное отсутствие продуктов горения. Для электрокотла не нужен дымоход. Поэтому большинство домохозяйств выбирают либо газовый, либо твердотопливный вариант
Однако, помимо типа топлива, домовладельцу необходимо обратить внимание еще и на параметры самого теплового генератора, а точнее – на его мощность, которая должна компенсировать тепловые потери жилища в зимний период
Выбор котла по мощности начинается с подсчетов метража отапливаемых помещений. Причем на каждый квадратный метр должно приходиться не менее 100 ватт тепловой мощности. То есть для помещения на 70 квадратов нужен котел на 7000 ватт или 7 кВт. Кроме того, было бы неплохо заложить в мощность котла 15-процентный запас, который пригодится во время сильных холодов. В итоге для дома на 70 м 2 нужен котел на 8,05 кВт (7кВт 15 %).
Более точные расчеты мощности нагревателя оперируют не квадратами площади, а объемом дома. В этом случае принято считать, что энергетические затраты на обогрев одного кубического метра равны 41 ватту. И дом площадью 70 м 2 с 3-метровой высотой потолков должно отапливать теплогенерирующее устройство мощностью 8610 ватт (70×3×41). А с учетом 15-процентного запаса мощности на сильные холода максимальная теплогенерирующая способность такого котла должна равняться 9901 ватту или, с учетом округления, 10 кВт.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.
Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.
Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Варианты котлов для частного дома
Как выбрать водяной котел для отопления частного дома? Котлы бывают одноконтурными и двухконтурными, настенными и напольными. Также они отличаются по типу топлива на жидкостные, газовые, электрические и твердотопливные. Что из этого лучше?
Дровяная печь для отопления выглядит очень привлекательно, но требует внимания для поддержания температуры в доме.
Печи для водяного отопления в частном доме без газификации используются редко – на них обращают внимание те, кто хочет придать своему жилищу эксклюзивность. В результате на свет появляются солидные печи, построенные по принципу камина и использующие твердое топливо
Для поддержания определенной температуры в комнатах домочадцам придется постоянно подкидывать в топку дрова, но и в этом есть свое очарование – можно насладиться романтическим вечером перед потрескивающими дровами.
Что касается заводских твердотопливных котлов, то они могут работать на дровах, каменном угле, коксе и брикетированном топливе. Также в продаже встречаются котлы с автоматической подачей топлива из небольшого бункера. Твердотопливные модели – это наиболее экономичный вариант для обогрева загородных домов, не подключенных к газовым магистралям.
В негазифицированных домах нередко монтируются электрические и жидкостные котлы. В первом случае потребителей ждут просто гигантские расходы на электроэнергию, а во втором случае их будет преследовать вечный аромат дизельного или печного топлива. Но жечь жидкое топливо все-такие выгоднее, чем использовать электрические котлы.
Самодельные котлы для водяного отопления частного дома используются гораздо реже. Они работают на твердом топливе или на электроэнергии, а их самодельная конструкция нередко вызывает опасения в их надежности. Лучше все-таки использовать заводское оборудование, проверенное и протестированное.
Напольные котлы можно использовать как в системах с принудительной циркуляцией воды, так и с естественной. Настенные же используются только в системах с принудительной циркуляцией.
Для обогрева газифицированных домов применяются напольные и настенные котлы. Напольные котлы предназначены для использования в системах с естественной циркуляцией и в системах с принудительной циркуляцией с внешними циркуляционными насосами. Они обладают дешевизной, но не могут похвастаться хорошей эффективностью – чаще всего они отапливают «атмосферу».
Что касается настенных котлов, то они предназначены для эксплуатации в системах водяного отопления с принудительной циркуляцией. Такие котлы нередко изготавливаются по двухконтурной схеме, позволяя не только обогревать помещения, но и подготавливать горячую воду. В их конструкции уже предусмотрена встроенная обвязка – здесь есть расширительный бачок и циркуляционный насос.
Настенные котлы обладают большим КПД, показатель которого достигает 96%. Еще большей эффективностью отличаются котлы, построенные по конденсационной схеме.
Принцип работы печной системы отопления частного дома (с фото)
Для того чтобы обогревать дом, в котором предполагается проживание людей только в теплое время года, достаточно соорудить камин или же тонкостенную печь. Однако для отопления жилища на протяжении всего года подойдет только толстостенная печь. Данная печная система отопления частного дома обладает значительно большей теплоотдачей, чем камин. Печь представляет собой достаточно сложное «устройство», рассчитанное не только на обогрев дома, но и на подогрев воды, а также приготовление пищи.
По своему назначению печи могут быть отопительными, отопительно-варочными, варочными. Кроме того, существуют русские печи и каменки для русской бани. Наиболее оптимальный вариант для частного дома — отопительная либо отопительно-варочная печь.
Наружная поверхность такой печи не должна нагреваться до температуры, превышающей 60 С. Печь обычно нагревается медленно и в течение длительного времени сохраняет тепло. Толщина ее стенок должна составлять не меньше половины кирпича.
Коэффициент теплоотдачи печного отопления частного дома находится в прямой зависимости от конструкции печи и имеет следующие показатели.
- Для толстостенной оштукатуренной печи или в металлическом футляре -400-500 ккал × м2/ч.
- Для толстостенной изразцовой печи – 500 — 600 ккал × м2/ч.
- Для тонкостенной печи массой более 1000кг – 500 -600 ккал × м2/ч.
- Для тонкостенной печи массой менее 1000кг – 450-550 ккал × м2/ч.
При проектировании печной отопительной системы необходимо стремиться к рациональности размещения печей, стараясь свести к минимуму их количества. Одна печь обычно устраивается для обогрева трех смежных комнат.
Если сооружается несколько печей, их группируют в тепловой узел, когда дымоходы объединены одним кирпичным стояком.
Такое размещение отопительных сооружений позволяет снизить финансовые расходы на устройство сооружений.
Учитывая принцип работы печного отопления, дверца поддувала всегда должна находиться в открытом или полуоткрытом положении. Сгорание топлива происходит в топочной камере, которая снизу посредством колосников сообщается с пространством поддувала, а сверху — с дымоходами, обеспечивающими отвод дымовых газов.
На этих фото показано печное отопление частного дома:
