Водосток своими руками из канализационных труб: алгоритм сборки

Пути водоотвода

Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.

Слив с крыши в бочку можно расположить в непосредственной близости, либо на удалении до пяти метров от дома. Можно закопать в землю. Собранная вода используется для поливки растений в саду, или огороде.
Слив в колодец с целью фильтрации подойдет, если поливать ничего не нужно, но есть немного щебня. Для этого нужно выкопать котлован в грунте, высыпать на дно слой щебня примерно в 2-3 метра и обустроить сверху бетонный колодец. Сверху нужно засыпать щебень вперемешку с песком, добавив слой чистого песка в завершение. Вся подсыпка образует отличный абсорбирующий элемент, который очистит воду, но нужно иметь ввиду дальность расположения от дома. Когда дожди сливаются колодец ближе 2-х метров от дома, существует риск поднятия грунтовых вод. Данное явление может привести к аварийным нагрузкам на стены, разрушению фундамента и другим малоприятным вещам.
Слив в водоем. Самый простой вариант, если никаких дополнительных использований воды не требуется. Дренажная канава, или водоем примут дождевую воду без вреда для экосистемы.
Слив в канализацию. По согласованию с жилищными службами можно организовать слив воды с крыши в общую канализацию, если дом к ней подключен. За это взимается определенная плата, которая уточняется непосредственно в ЖЭУ, или ЖКХ.

Водосточная система, изготовленная своими руками

Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

Чертеж конструкции с размерами водостока для крыши

Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
молоток;
маркер для нанесения разметки на лист металла;
листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
плоскогубцы.

Схема размещения водостоков вокруг здания

Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе. Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр

Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

Процесс монтажа кронштейнов для водостока

Дальше необходимо немного подмять при помощи молотка трубу, для того чтобы её можно было соединить с другой трубой.

Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

Дальше переходим к процессу установки водостока:

Определяем отправную точку, которая располагается на максимальной высоте.
Устанавливаем кронштейн жёлоба.
Выполняем закрепление жёлоба.
Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
Фиксируем трубу водостока при помощи хомутов.
Закрепляем внизу трубы слив.
Устанавливаем систему антиобледенения водостока.

Технология монтажа водосточной системы

Для того чтобы понять, как сделать водосток из канализационных труб, необходимо изучить требования к этой конструкции. Обязательно наличие:

горизонтальных открытых желобов — для беспрепятственного поступления туда воды с крыши;
вертикальных стоков — для отвода собирающейся жидкости;
уклонного расположения горизонтальных и отступ от стен вертикальных элементов водосточной системы.

Процесс сборки и монтажа делится на несколько этапов:

Установка желобов на кронштейны и через муфты.
Соединение с желобами и крепление к стенам стоков.
Сооружение защитных элементов.

Изготовление желобов

Для того чтобы сделать из канализационной трубы диаметром 11 см водосточный желоб, ее необходимо распилить по всей длине на 2 равные половинки. Поэтому, покупая трубу, нужно рассчитывать, что ее метраж должен быть в 2 раза меньше, чем длина желоба.

При распиле разными инструментами существуют нюансы:

При разрезании болгаркой нужно приобрести специальный диск для пластика во избежание нагревания и плавления материала. Если такового нет, будет наблюдаться залипание расплавленной массы на защитный кожух. Поэтому его следует снять и обеспечить защиту посредством маски или очков.
При использовании электрического лобзика велик риск скоса реза, поэтому нужно соорудить направляющие из деревянных реек, которые будут ограничивать ход полотна.
Если распил осуществляется ножовкой, достаточно закрепить скотчем линейку, которая и будет указывать на расположении линии разреза.

Для монтажа желоба и состыковки его со стояками потребуется соединение через тройник. Для обеспечения надежного сцепления и крепости конструкции в местах отхода вертикальных элементов трубу нужно оставить нетронутой, выполняя рез не доходя до края 10-15 см.

Подготовка и монтаж кронштейнов

Для монтажа желобов к крыше используются кронштейны, которые можно купить готовыми или сделать самостоятельно, выгнув из металлических полос крепежи соответствующей формы и размера.

Для крепления кронштейнов применяют несколько способов:

на ветровые доски без демонтажа элементов кровли;
к стропилам, если ветровые доски в конструкции не предусмотрены (без необходимости разборки крыши);
на кровельную обрешетку во время сооружения кровли или с предварительным демонтажем тех деталей, которые закрывают к ним доступ.

При установке необходимо учитывать следующие факторы:

край покрытия крыши выступает минимум на четверть от края желоба;
внешнюю сторону водостока немного скашивают относительно плоскости кровли;
требуется небольшой уклон в сторону слива дождевой воды.

Когда все подготовительные и измерительные работы выполнены, приступают непосредственно к монтажу кронштейнов:

Закрепляют крайние элементы.
Натягивают между ними бечевку и производят установку промежуточных крепежей.

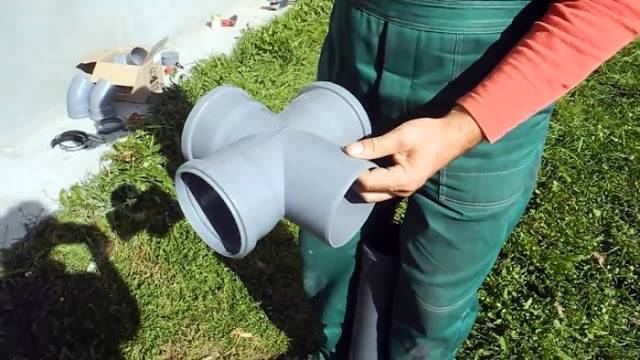

Устанавливают пластиковые тройники для соединения со стояками.
Монтируют желоба.

Монтаж водосточных стояков

Для монтажа стояков водосточной системы используются канализационные трубы диаметром 5 см, которые присоединяют к желобам через специальные тройники. При необходимости можно сделать водостоки из кусочков, соединяя их переходниками встык с промазыванием герметиком.

расстояние от стояка до стены должно быть не менее 10 см;
крепление к поверхности осуществляется посредством хомутов, которые устанавливаются снизу вверх к желобам;
шаг установки крепежей допускается не более 150-200 см;
при присоединении к тройнику край трубы сначала покрывают герметиком для исключения протекания воды.

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые кронштейны для водосточных систем

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

Самодельные крепежи: подбираем и изготавливаем

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
Шаг 5. Выставляем необходимый угол сгиба.
Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

С чего начать

Чтобы собрать водостоки своими руками из канализационных труб, нужно в первую очередь снять точные замеры периметра крыши и высоту стен до козырька. По полученным данным приступить к созданию схемы водостока. Она должна не только отображать длину желобов и высоту стоков, но и расположение кронштейнов и держателей, чтобы надежно установить водосточную трубу. На схеме рекомендуется прорисовать места размещения тройников, муфт и переходников для сборки деталей с разным диаметром и соединения одинаковых частей.

https://youtube.com/watch?v=6hoBj9WXiQQ

Вертикальные стояки необходимо расположить на расстоянии не более 5 м друг от друга. Кронштейны под желоба нужно крепить через каждые 50-60 см. Хомуты для вертикальных элементов — в среднем через каждый 1 м.

После того как схема полностью готова, появляется возможность подсчитать количество материала и комплектующих, которые нужно приобрести.

Назначение водостоков

Назначение водостоков известно всем, а убедиться в необходимости их установи наглядно можно легко, наблюдая, как выглядят в дождь или во время оттепели отмостка и фасад дома, лишенного системы водоотведения с кровли. Потоки воды, льющиеся на облицовку стен и портящие ее внешний вид, капли и струи, попадающие на подходящих или выходящих из дома людей, лужи у самого дома – это далеко не полный перечень неприятностей.

Водостоки из канализационных труб способны не только отвести воду в ливневую канализацию или в дренажную канаву, но и направить ее в специальные емкости для последующего использования при поливе участка.

Продолжение водостока для отвода воды от дома

Предназначение водостока

Было бы ошибкой думать, что водосточная система на кровле дома имеет исключительно декоративное предназначение. Сама по себе кровля является водонепроницаемой, и при ее значительной площади потоки скатывающейся с нее талой или дождевой воды могут оказывать разрушительное воздействие на стены и фундамент здания. Такую воду необходимо отводить как можно дальше от строения, и для этого целесообразно использовать комплекс водосточных труб и ливневой коллектор (это) канализации (ливневки).

Комплекс водостока и ливневой канализации

Это интересно: Ливневая канализация своими руками: расчеты, устройство и монтаж

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа. Желоба по периметру могут устанавливаться:

Желоба по периметру могут устанавливаться:

на край стропильной системы,
на лобовую планку карниза,
на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

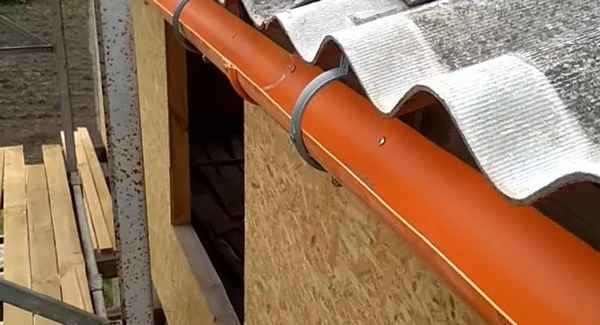

Вариант крепления кронштейнов для водоотливов

Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

саморезы, шуруповерт или отвертка;
уровень и рулетка;
напильник, наждачная бумага;
ножовка по металлу или болгарка;
бечевка;
лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

2 этап

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

3 этап

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

4 этап

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

5 этап

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Защита водосточной системы

Для обеспечения функциональности водосточной конструкции ее требуется защитить от засоров листьями и крупным мусором. Если прочистить желоба не трудно, то для освобождения вертикальных труб для слива понадобится приложить немало усилий и потратить много времени.

Защитная конструкция представляет собой систему решеток по всей поверхности желобов или в местах входа в стояки на тройниках. В первом случае металлическая сетка разрезается на длинные полосы и скручивается в цилиндры, размер которых будет чуть меньше диаметра труб. Фиксация производится с помощью хомутов после укладки в горизонтальные элементы.

Если принято решение установить решетки только на входы в стояки, из сетки вырезают круглые детали и закрепляют на каждом тройнике. Следует понимать, что такая конструкция потребует регулярного очищения.

Пошаговая инструкция

Монтаж водостоков состоит из двух важных этапов:

установку желобов;
укрепление вертикальных стояков (в среднем монтируется один стояк на каждые 5 метров желобов).

Перед покупкой строительных материалов необходимо набросать схематический план всей системы, учитывая технические требования:

расстояние между стояками;
количество тройников (оно напрямую зависит от количества стояков);
количество хомутов и кронштейнов.

Сборка желобов осуществляется в таком порядке:

Распиливаются трубы диаметром в 11 сантиметров. Для работы используется ножовочное полотно, электрический лобзик или болгарка. На трубу крепится с помощью скотча длинная линейка, служащая направляющей!

Чтобы обеспечить максимальную прочность конструкции, необходимо оставить не распиленными участки перед стояками. Это примерно 15-20 сантиметров в обе стороны от стояка.

С помощью шурупов и отвёртки укрепляются кронштейны. Это делается тремя способами – на лобовую доску, обрешётку крыши или стропила. Закрепление на обрешётке можно выполнить только во время строительства крыши. Остальные два варианта позволяют произвести установку без демонтажа кровли в любой удобный для хозяев момент. Рекомендуется использовать промышленные кронштейны, уже готовые к сборке. Для экономии средств также можно использовать самодельные элементы из листового металла (жести).

Точки расположения кронштейнов определяются с помощью строительного шнура – система должна иметь небольшой уклон в сторону слива (около 1 см на каждый погонный метр).

Желоба склеиваются между собой либо используются готовые алюминиевые клипсы. Все стыки смазываются герметиком!

С помощью переходных патрубков желоба выводятся в тройники.

В верхней точке жёлоба устанавливается заглушка.

Если требуется монтаж стоков, проводятся дополнительно такие работы:

Трубы крепятся к стене снизу-вверх. В качестве креплений применяются хомуты. Рекомендуемое расстояние от стены – 10 сантиметров.
Верхняя часть трубы подключается к тройнику. Герметичность стыков обеспечивается с помощью универсального герметика.
Нижняя часть стоков выводится в ливневую канализацию, либо монтируется специальное колено для отвода влаги в специальную ёмкость для сбора воды.

На завершающем этапе необходимо защитить водоотвод от попадания крупного мусора. Для этого пластиковая сетка разрезается на куски, из которых сворачиваются рулоны. Крупноячеистая сетка фиксируется пластиковыми хомутами и укладывается в желоба — рулоны успешно заменяют промышленный фильтр.
