Можно ли пустить ливнёвку с крыши в дренажную трубу участка

Как работают водоотводы?

Основной принцип работы дренажных водоотводов заключается в фильтрации грунтовых вод через слой гравия, кокосовой койры либо геотекстиль, распределении почвенных вод по дренажным трубам и дальнейшего их стока к водонаборному колодцу.

Принцип работы ливнёвой системы заключается в отводе поверхностных (дождевых и талых) вод с участка. Главным условием для монтажа ливнёвки является уклон, чтобы вода уходила самотёком. Для этого необходимо учитывать следующие факторы:

• расположение сооружения – чтобы определить длину труб;
• рельеф местности;
• климатические условия, объём выпадаемых осадков, их средний показатель за год – чтобы рассчитать объём канализационных труб и колодцев и т.д.

Ливнёвая канализация представляет собой точечный водоотвод. Точечные элементы служат для сбора осадков. Вода направляется по желобам в водоотвод, затем в специальные канавы с решётками, по которым отдаляется от участка.

Это довольно таки удобно, если постройка расположена на склоне, так как при установке правильного угла отпадает необходимость монтажа дополнительных труб, вода в таком случае выводится самотёком напрямую в канавы.

Трубы ливневой канализации

При обустройстве ливневой канализации рекомендуется использовать трубы из полимерных материалов. Они не подвержены коррозии, как металлические изделия, имеют гладкую внутреннюю поверхность, что снижает риск заиливания трубы. Что касается диаметра, то для небольшой территории можно использовать изделия сечением 110 мм, для отведения воды с большой площади лучше использовать трубы диаметром 150 мм.

Европейская сифонно-вакуумная система ливневой канализации внутри здания Quick stream. Особенно эффективна для крыш широкой площади, высокий уровень шумопоглощения и виброизоляции.

Имеет значительно большую пропускную способность, чем традиционная канализация, меньшее количество стояков не требует земляных работ — все это обеспечивает — значительное экономическое и техническое преимущество.

Назначение дренажной и ливневой канализации

Ливневая канализация отводит дождевую и талую воду с участка Ливнёвка собирает талые и дождевые воды в желоба и лотки-дождеприёмники, затем по трубопроводу отводит воду в колодцы. Она соединяет в одно целое наружную систему водосбора и подземную разводку.

Для осушения заболоченных участков используется дренаж, который не позволяет подняться уровню грунтовых вод, отводя их с помощью перфорированных по длине труб в каптажные колодцы. Учитывая общую направленность проблемы — отвод лишней воды, — совмещают схемы водоотведения, чтобы впоследствии грамотно использовать природные ресурсы, направив техническую воду, например, на полив сада или цветника.

Совместное использование траншеи не означает объединение схем. Дренаж и ливнёвка в одной трубе перегрузит перфорированные дрены в пиковом режиме, что не позволит вовремя вывести грунтовые воды и вызовет подтопление участка.

Дренажная система предотвращает подтопление участка, забирая лишние грунтовые воды

Дренажная разводка может быть только закрытой, так как она закладывается под землёй. Несколько условий, определяющих необходимость её монтажа:

• водоносный слой залегает близко к поверхности;
• по характеристикам грунт представляет собой глину или суглинок;
• участок располагается в зоне частых паводков;
• отметка фундамента располагается ниже уровня земли;
• строительство планируется в низине.

• трубы из геотекстиля с перфорацией (дрены), служащие для сбора «лишней» жидкости;
• отстойники пескоуловители;
• трубопровод из пластиковых, асбоцементных или керамических труб для отвода собранной воды;
• смотровые колодцы.

Как укрепить стенки?

Необходимо обязательно укреплять стенки дренажной траншеи, иначе со временем они осыплются, что приведет к разрушению. Для этого подходят такие материалы, как:

1. Геосетка – это один из самых часто используемых материалов. Он отличается повышенной прочностью, не подвержен коррозии, не боится влажной среды и механического воздействия. Для его изготовления применяются полимерные волокна.

2. Геоматы – по внешнему виду материал напоминает мочалку, благодаря чему легко закрепляется на поверхности почвы, к тому же, он не препятствует росту растений.

   Для изготовления используются полипропиленовые материалы, из которых формируются сетки. Затем они накладываются друг на друга и скрепляются полипропиленовой нитью.

3. Самодельный габион – для ее изготовления используется металлический, решетчатый каркас с ячейками, наполненными щебнем, галькой и пр.
4. Георешетка – конструкция состоит из металлических ячеек, соединенных между собой при помощи сварки. Она бывает двух видов, с перфорацией и без. Первая наиболее прочная и лучше подходит для укрепления дренажной системы.

Выбор того или иного материала зависит от угла наклона траншеи:

• до 8% — можно обойтись без укрепления, достаточно высадить по склону канавы растения;
• от 8-15% — используются биоматы или геосетки;
• более 15% — георешетки или габионы.

Пошаговая инструкция по укреплению

Перед началом работ необходимо очистить канаву от мусора и камней, а после выровнять. Далее:

1. При помощи анкерных болтов устанавливается укрепление. От правильности монтажа зависит срок службы конструкции.
2. Каждая полоса материала укладывается на предыдущую внахлест.
3. Поверх укрепления насыпается грунт слоем 3-5 см.

Сверху на самодельные габионы необходимо уложить сетку-рабицу, это обеспечит большую прочность конструкции.

Требования к дренажной и ливневой системам

Перед началом монтажа дренажной или ливневой канализации необходимо составить план водоотведения грунтовых вод с территории застройки. При составлении исполнительной схемы следует предусмотреть создание минимального уклона:

• В глинистых грунтах по строительным нормам требуется 2 см на один погонный метр трубопровода.
• В песчаных грунтах величина уклона составляет 3 см на один погонный метр дренажа.

Чтобы обеспечит лучшее водоотведение по дренажному трубопроводу, уклон дрен делают в пределах от 5 до 10 мм один метр погонный. Для этого дно выкопанной с уклоном траншеи выравнивается и засыпается мелким гравием или щебнем для создания дополнительного фильтрующего слоя.

Местоположение дренажа

После составления плана осушения участка определяются с местом установки дренажной системы и ливневой канализации. Обычно применяю всего два вида местоположения:

• Местный дренаж возле конструкции фундамента, который препятствует попаданию избыточной влаги к стенам фундамента и подвальную часть постройки.
• Создание общего дренажа по периметру всей территории участка для защиты всех построек и зеленых насаждений от разрушительного действия избыточной влаги.

Создание местного дренажа

Можно ли объединять ливневую и хозбытовую системы

Возможность объединения ливневых и хозбытовых сетей существует. Когда звучат вопросы — можно ли сбрасывать ливневку в бытовую канализацию — необходимо вспомнить о существовании общесплавных систем. Кроме этого, согласно нормам СНиП, допускается объединение ливневых и хозяйственных коллекторов перед поступлением на очистные сооружения. Исключением является ливневая канализация на предприятии, требования к которой отличаются от обычных дождевых систем. Стоки с промплощадок изобилуют нефтепродуктами, химическими составами и другими компонентами. Они проходят по территории, покрытой отходами, содержащей массу автостоянок, свалок и прочих элементов инфраструктуры.  Промышленная ливневая канализация по закону должна иметь собственные очистные сооружения, удаляющие вредные компоненты. На предприятии лежит ответственность за очистку сточных жидкостей до нормального уровня.

Дренажная и ливневая канализация

Ливневая канализация служит для сбора и водоотведения атмосферных осадков с кровли здания и защищает поверхность отмостки здания от попадания влаги на поверхность фундамента. Основной задачей дренажной системы является дренирование или осушение индивидуального участка от лишней воды.

Устройство ливневой канализации

Некоторые застройщики, в целях экономии денежных средств и материальных ресурсов, пытаются объединить эти две системы в одно. Делать такое объединение категорически запрещается, так как при выпадении сильных атмосферных осадков дренажная и ливневая системы быстро переполняются, и может произойти подтопление постройки.

Виды труб для дренажа

Трубы для дренажа участка классифицируются по материалу изготовления:

Асбоцементные с дренажными отверстиями шириной до 5 мм, расположенными в шахматном порядке в верхней части трубы с шагом от 100 до 200 мм в зависимости от категории грунта на участке.
Керамические, изготовленные из обожженной глины с различными добавками. Из керамики изготавливаются популярные трубы для дренажа участка с внутренним диаметром от 50 до 300 мм и длиною 333 мм. Наружная форма поверхности может иметь вид цилиндра, шестигранника или восьмиугольника.
Полимерные из полиэтилена различной плотности, полипропилена (ПП) или поливинилхлорида (ПВХ). Диаметр полимерных труб составляет от 10 до 630 мм, длина может быть 6 или 12 м. Полимерные трубные изделия легко режутся, их можно сваривать при помощи специальных паяльников и собирать дренажный трубопровод любой протяженностью.
Пористые материалы из пластобетона или керамзитостекла с отличительной способностью пропускания воды через поры стенок трубы. Относятся к самому дорогому виду дренажного трубопровода с неограниченным сроком службы.
Трубы для ливневой канализации. Ливневый дренаж выполняется из чугунных, полимерных или бетонных труб

При прокладке ливневой канализации важно правильно подобрать диаметр дренажной трубы, чтобы не возникало переполнения приемного колодца. В индивидуальном строительстве для ливнёвки применяются трубы диаметром 100 мм.

Все виды труб для дренажа объединяет их способность свободного проникновения грунтовой воды вовнутрь дрен и стекания по уклону в водоприемник.

Ознакомиться с видами труб можно:

Свойства дренажных труб

По техническим характеристикам трубы для дренажа и ливневой канализации могут быть:

1. Одно- или двухслойные. Однослойные дренажные трубы – это типичные дрены с внутренней гладкой поверхностью и наружными водоприемными отверстиями. Трубы дренажные гофрированные относятся к двухслойным конструкциям с дополнительной структурой из ребер жесткости, способствующих равномерному распределению нагрузки от веса грунта. Стенки гофры имеют вид гармошки, что придает им эластичность и подвижность. Двухслойные трубы имеют увеличенный срок службы, правда, обходятся значительно дороже своих однослойных аналогов.
2. Гибкие и жесткие. Гибкие дренажные трубопроводы изготавливаются из полимерных материалов, используются для организации поворотов дренажной системы без переходных и угловых элементов и предназначены для расположения непосредственно на поверхности участка. Жесткие дрены обладают значительно большей прочностью, могут укладываться на прямолинейных отрезках системы водоотведения.
3. Гладкая голая поверхность и дренажные трубы с фильтром из геотекстиля или кокосового волокна. Дрены с фильтрующим покрытием предназначены для поверхностного расположения и имеют большой срок сохранения очищающих способностей.

Гофрированная дренажная труба с перфорацией

Принцип водоотведения ливневки

При планировании ливневки на участке ее проект должен отвечать системному принципу. Осадки накапливаются на крыше постройки или в других местах, после чего вся вода одним потоком сливается в слив канализации. И поскольку трубопровод с лотками образует единую систему, то их установка происходит под одним наклоном по направлению коллекторного слива. Водоотведение происходит таким образом. Стекающие воды с крыши дома попадают в желоба, и благодаря отводной трубе вода попадает в дождеприемный отсек канализации.

Проведение труболинии также является важным процессом. Лотки встраиваются на участке, который более всего подвергается повышенной влажности. Лотки подсоединяют ливневку к месту водоскопления. Вывод стоков может осуществляться, смотря на проект, по которому произведены расчеты, как лучше провести трубопровод. Установить можно как под землей, так и на поверхности.

Как правильно сделать дренаж на участке

Перед устройством дренажа делают съемку местности нивелиром. Определяют уклон, самую высокую и низкую точки участка. В соответствии с этим ориентируют дренажные траншеи.

Пример схемы дренажа на участке

Траншеи копают по естественному уклону местности. Уклон трассы должен составлять 2-3 мм на 1 погонный метр. В траншеях нужно обязательно сделать песчаную подсыпку 5-10 см, чтобы дренаж не просел. Лучший песок – речной, намывной, фракции 1,5-2 мм. Песок должен быть чистым, без твердых примесей, которые ухудшают водопроницаемость.

На поворотах и на перепадах уровней вкапывают инспекционные колодцы. Колодцы также обязательно ставить через каждые 40 метров трассы. В самой нижней точке участка устанавливают накопительный колодец. Из него вода отводится с участка.

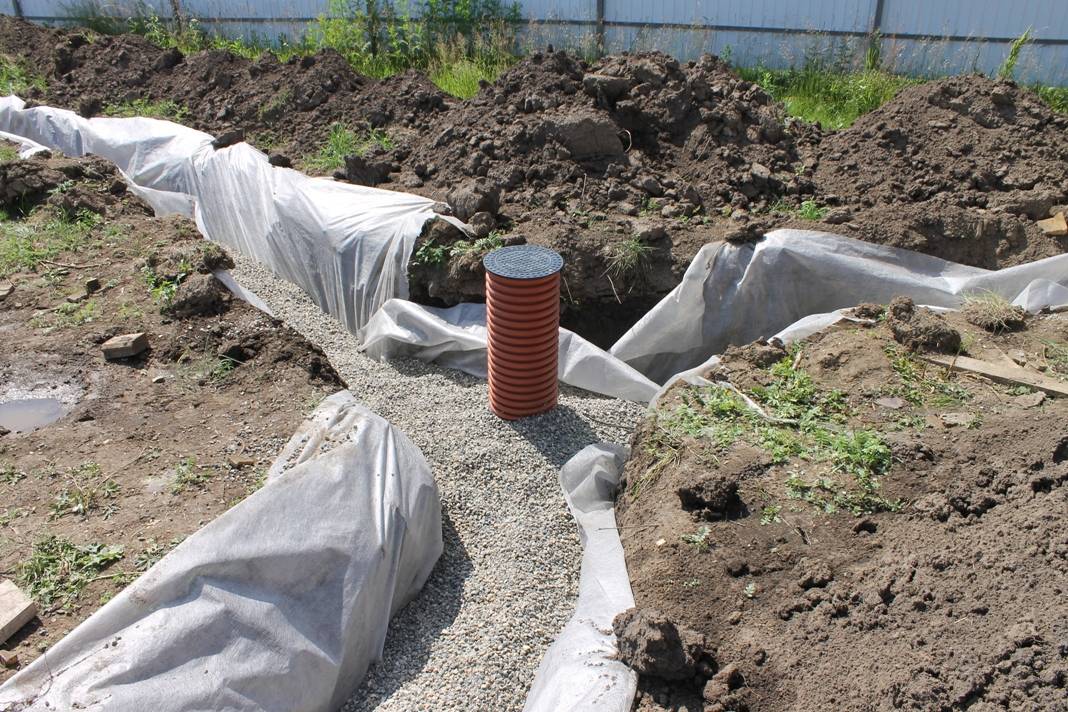

Инспекционные колодцы

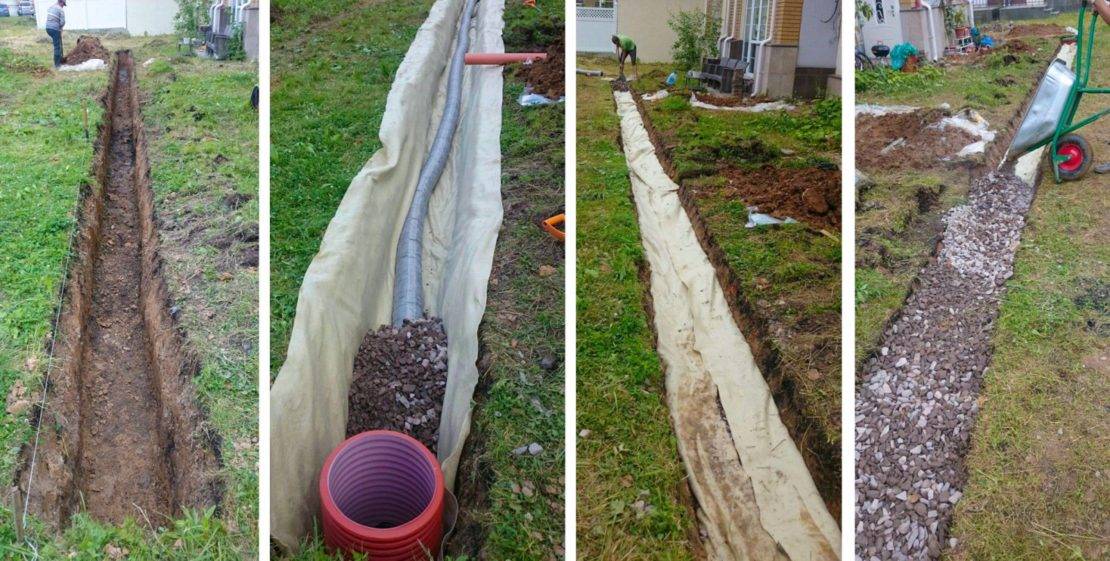

В траншеях расстилают геотекстиль. Лучше использовать нетканое, иглопробивное геополотно из мононити. Рекомендуемая плотность геотекстиля – 200 г/кв. метр. Рекомендуем нашу статью Геотекстиль для дренажа.

На геотекстиль в траншеях насыпают щебень слоем 5-10 см. Фракция щебня – 2-4 см.

По щебню прокладывают дренажные трубы. Для осушения небольших участков подходят трубы диаметром 110 мм, гофрированные, с перфорацией. Они могут быть в геотекстильном фильтре для использования в песчаных и суглинистых грунтах. Фильтр предохраняет трубу от заиливания при размывании грунта. На прямых участках трассы трубы соединяют муфтами, а на поворотах – через тройники.

Прокладка трубы

После укладки трубопровода его засыпают щебнем. Трубы должны быть полностью закрыты. Свободные края геотекстиля заворачивают друг на друга по всей длине трассы. Закрытый дренаж засыпают сверху песком, а затем грунтом.

Дренаж обернут в геоткань

Дренажная канализация

Дренажная система или дренажная канализация предназначена для сбора воды в грунте и отведения ее за территорию участка. Она обеспечивает защиту сверху (осадки, талые и паводковые воды, стоки) и снизу (грунтовые воды). С учетом этого выделяется 2 основных вида дренажных систем:

1. Поверхностный или открытый дренаж. Он необходим для отведения осадочных, талых, паводковых и сточных вод с поверхности земли. Основные задачи: исключение образования луж и заболачивания поверхности, недопущение проникновение вод к фундаменту, исключение сырости в подвале и цокольной части дома. Система может защищать конкретное сооружение, покрытие или плодородную землю.
2. Глубинный или закрытый дренаж. Его водосборник располагается на значительной глубине, где обеспечивает защиту объекта от близко подходящих грунтовых вод или просачивания их из водоемов. С его помощью можно защитить фундамент сооружений, устранить риск проседания дорог, исключить переувлажнение плодородной почвы снизу.

На участках, где риск накопления влаги особенно велик, предусматривается обустройство обоих типов систем. Такой подход обеспечивает наиболее эффективную защиту.

Особенности открытого дренажа

Система сбора поверхностной воды монтируется в траншеях глубиной не более 1,5 м. Чаще всего, глубина их не превышает 50–60 см. В них устанавливаются водосборники в виде дренажных лотков, в которые стекает вода с поверхности участка. Наибольшее распространение нашли полимерные лотки. Можно использовать металлические и железобетонные желоба. В самодельных системах нередко водосборник формируется путем заливки бетона в опалубку, установленную непосредственно в траншее.

Водосборные лотки соединяются с водоотводящими трубами, по которым обеспечивается сток на безопасное расстояние

Важно условие обустройства открытого дренажа — самоток собираемой воды. Для этого лотки должны иметь уклон не менее 2–3 см на каждый погонный метр в направлении водоотводящей системы

По способу сбора воды различаются такие разновидности дренажа:

1. Точечный. Водосборники монтируются только в определенных местах, где наиболее часто возникает переувлажнение, водостоки на углах здания или самые низкие места на участке. Точечный дренаж может иметь собственные накопительные емкости, без отвода воды за пределы участка.
2. Линейный. Траншея с лотками оборудуется по всему периметру защищаемого объекта, а затем, соединяется с водоотводом. Такая система необходима для защиты сооружений разного назначения, особенно с подвалом. Для отвода воды от дорог и дорожек на участке обустраивается линейный дренаж вдоль их покрытия с уклоном в сторону отводящей трубы.

По конструктивному исполнению выделяются такие варианты:

1. Открытые лотки (желоба). Это наиболее простой и дешевый способ осушения. Недостатки: частое засорение от опавшей листвы, риск падения человека, неприглядный внешний вид. Чаще всего, такой дренаж используется в том случае, когда достаточно прололжить бетонный желоб глубиной не более 15–20 см, а также вдоль дорожек и на участках, где человек ходит редко.

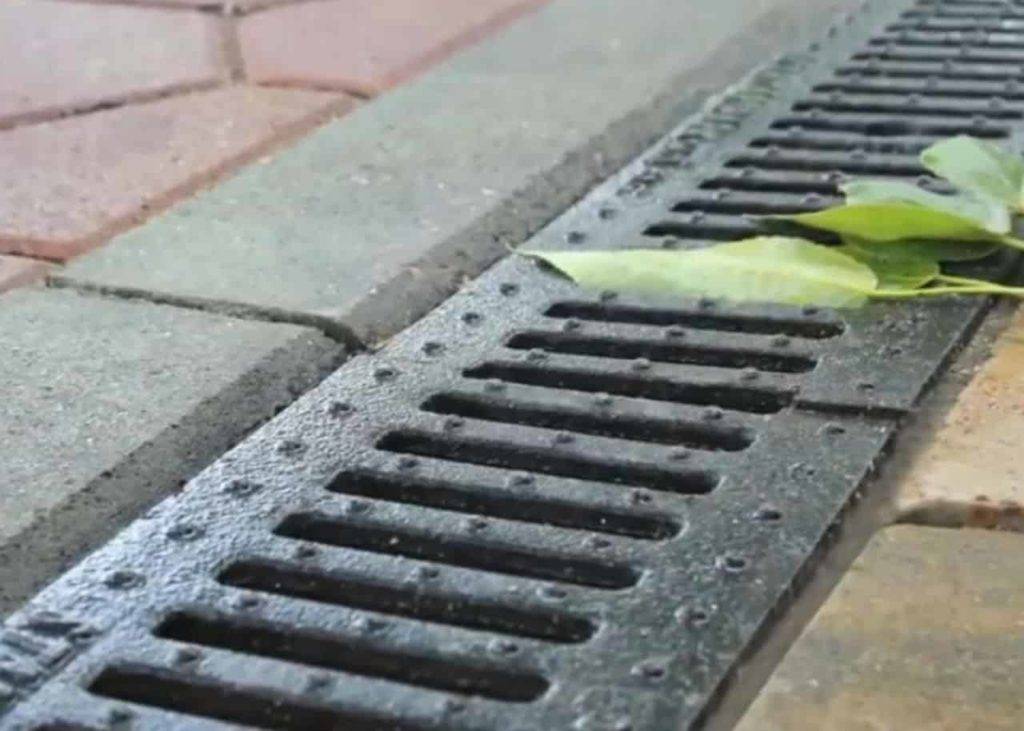

2. Закрытые лотки. В этом случае сверху на них устанавливаются решетки (пластик или металл). Они не мешают стоку воды, но защищают от мусора. Декоративный вид решеток придает определенную привлекательность системе. Недостаток: более сложный уход за системой во время эксплуатации.

Поверхностный дренаж особенно важен при наличии глинистой почвы, которая имеет низкую водопроницаемость. Если не установить такую систему, то на поверхности будут долго сохраняться лужи даже после небольшого дождя.

Комбинация ливневой и дренажной канализаций

Задача, которая ставится перед строителями, заключается в выводе стоков по автономным схемам в один дренажный колодец. Для этого используется узловой тройник, который объединяет наружные потоки дождевой воды с отводом грунтовых вод.

Дрены, закопанные по участку, собирают поднявшиеся грунтовые воды и по трубам выводят в колодец, из которого производят их откачку и сброс в установленное место.

Обычно ливневые стоки собираются в коллектор, который располагается в одной траншее с дренажным трубопроводом, из коллектора вода попадает в магистральную сеть, затем в перепускной колодец, откуда тоже происходит её откачивание.

Комбинация ливневой и дренажной системы

Дренажная сеть отводит воду по трубам в накопительный или дренажный колодец. Ливневая система предполагает сначала попадание воды со всех собранных поверхностей в коллектор, а оттуда, по собственной магистрали труб (дренаж и ливневка в одной трубе

не допустимы!) направляется в колодец. Колодец оснащается электрическим насосом и в автоматическом режиме откачивает воду в центральную канализацию, природный водоем или систему полива.

Устройство дренирования и отвода дождевой воды – важный элемент сохранения построек и самого участка от губительного воздействия излишков влаги. Главное – вовремя провести планирование и проектирование систем, что позволит еще и существенно сэкономить.

Что такое дренаж

Назначение дренажной канализации – сбор лишней влаги из грунта, то есть его осушение. Задача системы – не допустить избыточного повышения уровня грунтовой воды, чтобы участок не превратился в болото. Чаще всего дренаж делают на заболоченных почвах.

Проверяют уровень влажности так – выкапывают на любом участке дачи яму глубиной в полметра. Если через короткое время (без дождей) там скопилась вода, надо делать дренажную систему. В противном случае вода начнет подмывать и разрушать фундамент всех построек.

Виды дренажа

Различают поверхностные и глубинные дренажные канализации.

Первый вариант имеет два подвида:

1. Линейная система. На поверхности почвы роют траншеи по всему периметру участка. В углубления стекает снеговая, дождевая вода. Сеть работает на ровных поверхностях без резкого перепада высоты. Глубина траншей до 30 см, дно и стенки засыпают мелким гравием. Достоинства – простота и оперативность обустройства. Минус – необходимость чистки канав от мусора.
2. Точечный дренаж. Самый простейший вид – оборудовать водосборники в точках обильного слива жидкости. Это могут быть водостоки, естественные заглубления в почве. Под водостоки ставят бочки, в овражках открытые емкости заглубляют в грунт.

Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

Для формирования поверхностного дренажа не делают никаких сложных расчетов. Систему оборудуют «на глазок».

Глубинный дренаж – сложная сеть каналов и трубопроводов, которая отводит влагу в специальные сооружения или канавы за пределами участка. Канализацию выполняют с предварительными точными расчетами в соответствии с данными геологической разведки грунта. Требуется глубинный дренаж на участках с резкими перепадами рельефа, обильным залеганием грунтовых вод на малой глубине.

 Загрузка …

Что такое ливневая канализация

Ливневая канализация (техническое обозначение К2, в быту просто ливневка) представляет собой систему приема и транспортировки дождевой воды к точке сброса.  Осадки стекают с кровли зданий или с поверхности земли в специальные приемники. По ним вода движется к коллектору, поступает на очистные сооружения (ОС), после чего сбрасывается в водоем. На вопрос — обязательно ли наличие ливневой канализации — всегда следует утвердительный ответ. Наличие правильно оборудованной ливневки является обязательным требованием по благоустройству населенного пункта. Сбор дождевых вод должен быть грамотно организован, как того требует действующее законодательство. Задачи систем К2:

• удаление излишков дождевых и талых вод;
• защита фундаментов и других опорных конструкций зданий, сооружений;
• исключение затопления подвалов, тоннелей, метро и других объектов.

Сброс ливневой канализации в водный объект
(питьевой водоем) без очистки запрещен. Однако, допускаются экстремальные
сбросы при сильном превышении объемов сточных вод во время затяжных ливней. Как
правило, объем воды возрастает не сразу, поэтому первый поверхностный смыв
проходит очистку. Следующие объемы сточных вод считаются условно чистыми, поэтому их разрешается
сбрасывать в водный
объект без очистки. Это оправдывает сброс ливневки в канализацию, если дождевые стоки получены не с
промышленных площадок, автостоянок и других загрязняющих объектов. Однако,
каждый случай подобного сброса должен иметь техническое обоснование и
соответствующие разрешения.

Законодательные нормы

            Обязательность наличия ливневой
канализации определена законом.
Сброс неочищенных стоков в водные объекты влечет административную и уголовную
ответственность руководителей или виновных лиц. Массовое поступление отходов в
водоем приравнивается к экологической катастрофе. Основная опасность исходит от
промышленных предприятий, но и ливневые системы способны переносить большие
объемы вредных веществ. Поверхностные смывы несут нефтепродукты, смазочные
материалы, топливо различных видов. Если эти компоненты не удалить, возникнет
перегрузка центральных очистных сооружений, неочищенные стоки будут поступать в
водоемы.

Обязательность ливневой канализации обусловлена СНиП 2-07-01-89. Сброс стоков в водные объекты обязательно должен быть согласован с Росрыболовством и другими природоохранными организациями. В границах обслуживаемого участка должны иметься локальные очистные станции (ЛОС), обеспечивающие подготовку ливневых стоков к подаче на центральные ОС.

Дренаж

К ливневой канализации также относятся дренажные сети. Они выполняют удаление излишков влаги из верхних слоев почвы. Дренажные трубопроводы соединяются с ливневыми коллекторами после прохождения специальных очистных резервуаров. Это песколовки, решетки и прочие фильтрующие приспособления. Подобное оборудование имеется и на ливневых системах. Основным отличием дренажных сетей является подземное размещение трубопроводов. Если глубина погружения оказывается слишком большой, приходится строить насосную станцию и поднимать стоки под давлением в более высокий резервуар. Оттуда они самотеком поступают в коллектор.

Компоненты ливневки

При строительстве фундаментной части жилого здания для проведения дренажа необходимо прокладывание ливневой магистрали. Глубокий дренаж фундаментной части дома позволяет совмещать эти две системы. Обустройство общей дренажно-ливневой системы является менее затратной, чем установка их по отдельности. В таких ситуациях создается проект, в котором указывается место соединение отводной магистрали.

Подведение на поверхности и на глубине осуществляется за счет узлового тройника. Поверхностные стоки будут стекать в землю, и скапливаться в дренажном колодце вместе с потоками глубокого проведения. Размеры колодца приемника и глубинный дренаж канализации высчитываются через проект технического плана дополнительных потоков поверхностной дренажной конструкции.

Для проведения ливневой конструкции по периметру дома необходимо составить проект будущего сооружения, которое оснащается следующими элементами:

• водосточный трубопровод желоб и приемная часть;
• колодец точечной системы;
• воронка для приема осадков;
• трубы канализации, пролегающие под слоем почвы. Вся поступающая вода, стекающая по лотку ливневой канализации, будет сливаться в центральный приямок;
• лоточный ряд, входящий в линейный трубопровод.

Ливневку можно соорудить самостоятельно, применяя такие компоненты:

• обратный клапан;
• сифон для устранения неприятного запаха;
• фильтр для отсеивания мусора.

Для проведения земляных работ необходимы такие инструменты:

• лопата;
• трубы для канализации и водостока;
• электродрель;
• приемник для воды;
• крепежные манжеты;
• битумный раствор.

Особенности хозбытовой системы водоотведения

Хозяйственно-бытовые (К1, фекальные)
системы водоотведения предназначены для удаления продуктов жизнедеятельности
людей. Состав бытовых стоков считается самым сложным, поскольку в канализацию
жилого сектора льют все, что попало. Сбор стоков не случайный, трубопроводы
подключены к сливным гарнитурам сантехники, кухонным мойкам, стиральным и посудомоечным
машинам.

            Бытовые системы делятся на
внутренние и наружные. Первые подключены к сантехнике и находятся внутри
зданий. Вторые принимают стоки от внутренних участков и подают их на ОС. Сброс фекальных вод в ливневую
канализацию невозможен в принципе. Большинство дождевых систем открытые,
проходят по желобам на поверхности земли. Кроме этого, в зимнее время дождевые
сети стоят пустые. Транспортировка стоков по ним не может производиться, так
как жидкость замерзнет. В этом состоит основное отличие двух систем.

            Еще одним
отличием ливневой и бытовой сети является неравномерность нагрузки. Бытовые
стоки поступают более равномерно, а ливневые потоки возникают только во время
осадков или весеннего таяния снега.

Принцип действия дренажа

Перед устройством дренажной осушительной системы рекомендуется ознакомиться, как работает дренажная труба, и какие функции она выполняет. Принцип действия дренажной трубы заключается в фильтрации и выводе избыточной влаги через тело трубы. Так как  вода в граничащих грунтах с дренажной трубой находится под определенным природным напором, из разности давления в грунте и трубе, она будет двигаться к дрене и попадать через отверстия внутрь дренажа. Это физическое явление возникновения энергетического напора воды и лежит в принципе действия дренажа.

Водоотведение грунтовой воды с участка

Инструкция по укладке дренажных труб

Чтобы самостоятельно выполнить несложную дренажную систему, нужно выполнить работы в несколько этапов:

1. Вначале выполняется разметка участка под расположение канав или траншей для дренажа по намеченному плану. Значительно облегчает процесс разметки специальный лазерный строительный дальномер.
2. Выкапывается траншея с необходимым уклоном для быстрого и беспрепятственного водоотведения.
3. Дно траншеи тщательно уплотняется и заполняется фильтрующим материалом типа геотекстиля, концы которого обязательно должны выходить за края траншеи. Затем выполняется подсыпка из сыпучих материалов на высоту не более 200 мм.
4. Дренажные трубы по исполнительной схеме нарезают на необходимые отрезки и укладывают на подготовленное дно траншеи, тщательно производя стыковку и соединения отдельных элементов.
5. После укладки дренажные трубы рекомендуется обернуть рулонным материалом типа «геотекстиль» с дополнительным закреплением веревкой или тонкой проволокой. Как известно, геотекстиль способен защищать перфорацию дренажных труб от засорения и пропускать воду в трубу.
6. Укладка дренажных труб производится с необходимым уклоном, концы труб соединятся с водоприемным колодцем или выводятся в кювет или овраг.
7. Заключительным шагом будет выполнение обратной отсыпки щебнем или песком.

Видеопример укладки дренажных труб:

Дренажная или ливневая канализация требует периодической проверки и чистки. Весной в период активного таяния снежного покрова и осенью перед подготовкой к зиме систему регулярно осматривают и удаляют мусор из решеток водоприемников и каналов. В противном случае произойдет заиливание трубопровода, и работающая дренажная система перестанет нормально функционировать.

Требования к монтажу

При монтаже дренажной траншеи, главное, учесть глубину залегания грунтовых вод. В сезон подтопления она поднимается на 10-15 см. Если соблюдать все правила и рекомендации, то можно обеспечить бесперебойную работу дренажа. На участках возле водоемов уровень подземных источников выше.

В зависимости от этого дренажная система бывает:

1. Поверхностная, если трубы установлены на расстоянии 300-400 см.
2. Глубинная — до 3 метров.

При установке дренажной траншеи под постройкой, ее расстояние от нижней части фундамента должно быть не менее 1,3 метров, иначе при отмерзании почвы или подтоплении, вода будет разрушать фундамент. Для садовых участков данный показатель достигает 150 см.

Также следует учесть:

1. При сооружении ливневок глубина канавы должна быть около 15 см.
2. Чтобы снизить уровень влаги почвы при посадке растений, кустарников, дренаж закладывается на глубине 40-60 см, деревьев – до 1,3 м.
3. Монтаж коллекторов осуществляется в низинах, чтобы вода беспрепятственно туда стекала.
4. Дренажные колодца необходимо устанавливать в метах поворотов труб, а также через каждые 15-20 м.
5. Трубы устанавливаются под уклоном 2 см и более для глинистой почвы, и 3 см – для песчаной.
6. Для отвода поверхностных вод трубы закладываются на глубину до 1 м.

Чем более рыхлая почва, тем меньше она промерзает.

При подсчете глубины можно руководствоваться следующим правилом: если устанавливаются трубы диаметром до 500 мм, то от глубины промерзания почвы отступают 300 мм, если диаметр более 500 мм, то от данного показателя отнимают 500 мм.

Нельзя совмещать подземный дренаж и ливневку, т.к. при сильных дождях система может не выдержать. Если это не учесть, то при сильных дождях или таянии снега,  вода не сможет равномерно распределяться по системе, и вернется обратно в дренаж.

Если он будет переполнен, это приведет к:

• размыванию поверхностных вод,
• разрушению отместки,
• повреждению фундамента и пр.

Что сделать, чтобы их соединить?

Чтобы правильно установить две системы в одной траншее, необходимо заранее создать проект, в котором будут отмечены все моменты, которые касаются привязки к участку и синхронной работы колодцев, чтобы дренаж и ливнёвая система исправно выполняли свою работу не только в обычном режиме, но и при больших перегрузках, во время обильных дождей и паводков.

Обе системы закладываются в одну траншею. Стоки выводятся в один дренажный колодец с помощью узлового тройника, который объединяет поверхностные потоки дождевой воды с отводом грунтовых вод. То есть через узловой тройник осадочные и грунтовые воды будут поступать в дренажный колодец.

Проложенные по всему участку дренажные трубы собирают воду, дальше она собирается в колодце, после чего откачивается насосом за территорию участка. Вода в ливнёвой системе стекает в коллектор, из которого, через дренажный колодец, попадает в основную систему труб, которая находится в одной траншее с дренажём, но отдельно друг от друга.

Далее по основным каналам вода поступает в перепускной колодец, откуда, как в случае с дренажным колодцем, откачивается насосом.

Чтобы дренаж не засорялся и не заиливался, необходимо производить профилактический осмотр системы. Регулярная чистка гарантирует стабильную и исправную работу дренажной и ливнёвой канализации.

При монтаже нужно учитывать следующие моменты:

• Установка дренажной системы требует финансовых затрат. Если спустя время возникнут какие-то проблемы в работе, то на восстановление можно потратиться не меньше, чем на установку новой. Поэтому стоит доверить это дело профессионалам.
• Во время паводков обе системы, как правило, перегружены. Поскольку они собирают воду из разных источников, дрены, для каждой системы, следует прокладывать по отдельности и на разной глубине. Колодец же можно использовать общий.
• Выкапывать траншею с учётом того, что дно ямы засыпается щебнем и песком.
• Вода, которая собирается в накопитель, обычно применяется для полива грядок либо технических нужд, или же откачивается в водоёмы и просто подальше от участка, который необходимо уберечь от подтопления.
• Если в траншее магистральные трубы и дрены устанавливаются по горизонтали, то их укладывают параллельно, на незначительном расстоянии, чтобы в случае повреждения магистрали, вода не из неё не попала в дренажную систему и не перегружала её.

Трубы закладываются с уклоном, в соответствии со СНиП для разных сечений. Например, для диаметра 200, уклон составляет 0,7 см, для трубы диаметром 160 – 0,8 см, для 110 – 2 см, и для диаметра 50 – 3 см.

Совместить в одной траншее системы дренажной и ливнёвой канализации будет выгодным решением, так как это не только поможет уберечь участок от подтопления, но и позволит значительно упростить задачу при монтаже и сэкономить при покупке дополнительных элементов.

Таким образом можно защитить фундамент от пагубного влияния влаги с последующим разрушением, а также сэкономить деньги на приобретение гидроизоляции и обустройстве двух систем по отдельности, тем самым потратить значительно меньше времени на монтаж.

Теперь мы знаем, что из себя представляют ливнёвая и дренажная системы водоотводов, разобрались, какие трубы лучше всего применить при монтаже, для чего нужны эти две системы, из каких элементов состоят, и как правильно их скомбинировать в одной траншее.
