Выключатель с таймером отключения: как работает и какой вид лучше выбрать

Возможные проблемы

Рассмотрим возможные неисправности в работе электронной розетки-таймера.

Сбилась программа, заложенная в электронном таймере

Основная причина состоит в том, что таймер-розетки плохо совместимы с приборами, которые выдают индуктивную нагрузку (компрессор в аквариуме, дроссельные люминесцентные лампы, люминесцентные лампы со встроенным стартером). Таймер размыкает реле, а напряжение остается, выдавая искру, которая дает помехи на плату таймера. Так и происходит сбой программы. И подключенный прибор может не выключаться.

Решить такую проблему можно разными способами.

1. Параллельно к приборам с индуктивной нагрузкой подключить желательно с такой же мощностью приборы с неиндуктивной нагрузкой (лампа накаливания, энергосберегающая люминесцентная лампа и современные бесстартерные лампы).
2. Этот способ подойдет для продвинутых электронщиков. Создание искрогасящей цепочки, подключают её параллельно индуктивной нагрузке. Состоит эта цепочка из последовательного соединения резистора с сопротивлением 200 Ом мощностью 1-2 Вт, конденсатор емкостью 0,1 мкФ напряжением 400 В.
3. Самый безопасный и удобный способ – использовать для индуктивных нагрузок механический таймер.
4. Восстановить работу таймера можно, сбросив настройки и создав программу-режим заново.

Для механических таймеров

Нарушения в работе могут случиться, если подключить прибор свыше 3,5 кВт. Такие конструкции не всегда надежны, тем более что контакты внутри могут быть не очень толстые и при повышенной нагрузке могут с легкостью перегореть. Перед использованием рекомендуется протестировать устройство.

Виды выключателей, оснащенных таймером

Производители электротехнических приборов выпускают несколько видов устройств регулирования освещения. Они отличаются выполняемыми функциями, конструктивными особенностями, степенью защищенности. По типу размыкающего приспособления выключатели с задержкой времени классифицируют на такие виды:

1. С кнопочным принципом работы. При воздействии на кнопку происходит соединение или размыкание контактов для срабатывания встроенного реле. Опции и настройки можно перепрограммировать.
2. Выключатели поворотного типа, оборудованные специальным контактным механизмом вращения. Соединение/размыкание контактов происходит при определенном положении поворотного тумблера.
3. Приборы перекидного принципа действия. Такие модели с таймером оснащены тремя парами контактов и специальной пластиной, которая перекидывается на определенную контактную пару.

Это не единственная классификация устройств регулирования света. В зависимости от способа управления электротехническим прибором, выключатели разделяют на четыре обширные группы:

1. Модели клавишного типа — одноклавишный выключатель, а также с двумя или тремя клавишами. Отличаются простотой конструкции и монтажа. Могут одновременно обслуживать три подключенные точки (трехклавишный вариант).
2. Устройство с пультом дистанционного управления. Главное преимущество моделей — практически все выключатели адаптированы под современные пульты для бытовой техники, включая дистанции телевизоров, центров.
3. Светорегуляторные и диммерные модели. При помощи таких устройств пользователи могут плавно регулировать интенсивность светового потока за счет сенсорного управления или роликовой ручки.
4. Таймер-выключатель с задержкой времени, функционирующий на базе встроенной программы. При использовании таких приборов можно осуществлять управление различными участками электроцепей.

Функционал выключателя с задержкой времени достаточно обширный, что позволяет использовать интеллектуальные устройства в жилых помещениях, для управления уличным освещением, на производстве и в коммерческих целях.

Устройство и принцип работы

Беспроводной выключатель конструктивно состоит из двух элементов:

• передатчик сигнала;
• приемник.

Вместе они обеспечивают удаленное управление системой освещения.

Схема подключения беспроводного переключателя проста:

• в выбранном месте устанавливается передатчик;
• приемник с реле размещается в источнике света или рядом с ним;
• на вход заводится питание с домашней электросети, на выход подключается нагрузка.

Приемник

Принимающая часть представляет собой подключаемое «по воздуху» реле. Когда на приемник приходит команда, реле срабатывает и замыкает контакты, включая свет. Отключение происходит по другой соответствующей команде.

На плате имеются две группы контактов — вход и выход. Первый обычно обозначен словом Input, второй — Output. Эта подсказка дается во избежание некорректного присоединения. Сама плата по размерам не больше спичечного коробка и легко прячется в корпусе люстры или светильника.

Установка реле выполняется максимально близко от лампы или иного осветительного прибора, но обязательно в пределах «видимости» сигнала с передатчика. В то же время такие гаджеты иногда ставятся прямо в распределительную коробку, при наличии технической возможности.

Управление осуществляется с пульта, компьютера, планшета или смартфона через поддерживаемый протокол беспроводной связи.

Передатчик

Это устройство должно быть мобильным, поэтому большинство передатчиков работают на автономных источниках электропитания — батарейках и аккумуляторах, или имеют кинетические генераторы для преобразования импульса нажатия клавиш в ток.

Важный параметр — зона охвата. Она зависит от используемой технологии и конфигурация помещения. У недорогих образцов радиус действия находится в пределах 20–50 метров, а продвинутые способны «пробивать» радиус до 350 м. Но и стоят они существенно дороже, предназначаясь для больших домов и прочих помещений со значительной площадью.

В продаже встречаются предназначенные для «умных домов» модели, умеющие не просто включать-выключать свет, но и менять уровень освещенности. Для этого их оснащают специальным регулятором — диммером. Он контролирует подачу мощности на осветительный прибор, изменяя яркость ослаблением или усилением мощности. Диммеры эффективно взаимодействуют и с современными светодиодными лампами, и с классическими накаливания.

Электронный таймер CN101A помощник на даче и не только.

Привет всем муськовчанам. Этот обзор будет посвящен электронному таймеру СN101A, приобретенному на просторах AliExpress. Данный таймер я покупал для автоматического управления поливом на даче. Таймер предназначен для включения, выключения по заданной программе электрооборудования с потребляемым током до 16 А, рабочим напряжением 220-240 В. Таймер можно использовать для включения и отключения уличного или внутреннего освещения (управление светом), управления технологическими процессами, электронагревательными приборами, различными бытовыми приборами (аквариумы, ионизаторы и увлажнители воздуха,), сельхозтехникой (механизмами кормления и поения животных), управление производственными процессами, управление рекламными вывесками, информационными стендами (рекламные щиты и т.д.) и во многих других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление. Технические характеристики. Модель CN101А Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz (Есть модификации на различные напряжения питания- 220В, 110В, 48В, 24В, 12В) Максимальная нагрузка: 16 А при 220В Встроенная батарея 1,2В 40мА Количество каналов: 1 Минимальное время переключения: 1 минута Диапазон времени: 1 минута -168 часов Количество программ: 17 Рабочая температура: от – 10 °С до +40 °С Влажность: 35-85% RH Крепление: накладной Габаритные размеры: 60х60х32 При необходимости можно приобрести отдельно коробку для монтажа.

В данном таймере есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет работать с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений: 1)отдельно каждый день 2) вся неделя 3)вся неделя кроме воскресенья 4)с понедельника по пятницу (рабочие дни). 5)суббота и воскресенье (выходные). 6)понедельник, среда, пятница 7)вторник, четверг, суббота 8)понедельник, вторник, среда 9) четверг, пятница, суббота

На ЖК дисплее отображена следующая информация. текущее время текущий режим работы — «auto» в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье. Кнопка «Manual» позволяет переключать между тремя различными состояниями: включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы. вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка. разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

Вид внутри таймера CN101A

Схема подключения нагрузки 220В.

Перед началом настройки устройства сделаем сброс, для этого надо нажать на кнопку «С». Сначала необходимо установить текущий день недели и время. Для этого надо нажать и удерживать кнопку с обозначением часов. Нажатием кнопки «D+» выбираем текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) устанавливаем текущее время.

Для входа в режим программирования реле нажимаем кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает настройку время включения первой программы. Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы. Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON. Так будет продолжатся до 17-й программы, а затем можно выйти из режима программирования. При необходимости настраиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R». Нагляднее настройку и работу таймера можно посмотреть в видео www.youtube.com/watch?v=_MBL5zpd-Vo Плюсами данного таймера CN101A являются: качество исполнения, хорошая функциональность, небольшие габариты, несвязанные с сетью контакты реле позволяющие коммутировать и слаботочную нагрузку, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость(350р). Этот таймер у меня уже больше полгода исправно работает на поливе растений на даче.

Некоторые популярные переключатели

Ассортимент рассматриваемых устройств достаточно велик, и некоторые из них пользуются заслуженным спросом благодаря сочетанию качества, цены и функциональности. Рассмотрим несколько таких моделей.

Feron TM-75

Это простой и надежный двухканальный выключатель света на 220 вольт. Он корректно взаимодействует с точечными «умными лампочками», светильниками, торшерами, бра, люстрами и прочими источниками света. В комплекте поставляется пульт, держатель и батарейка.

Радиус действия прибора — до 30 метров.

Aqara WXKLG02LM

Китайский автоматический выключатель с дистанционным управлением от Aqara можно использовать как в standalone режиме, так и в связке с «умным домом» Xiaomi Mi Home. Модуль двухклавишный и управляется через Wi-Fi и Bluetooth, присутствует также возможность работы по протоколу Zigbee.

В общем случае управление осуществляется клавишами, но гаджет также поддерживается приложением Mi Home. Работает в зоне покрытия Wi-FI, из недостатков отметим необходимость наличия интернета для реализации полного функционала.

Feron TM-2334

Еще одна беспроводная дистанционная модель от производителя Feron. Здесь имеется двухканальный радиомодуль с пультом управления. Прибор способен контролировать точечные светильники, торшеры, бра и люстры. Для последних поддерживается любое количество светильников, но лампы делятся на группы по принципу:

• три лампы — 1+2, первая зажигается одной клавишей, вторая и третья — другой;
• четыре — 2+2 или 3+1;
• пять — 2+3, 1+4. Возможны и другие варианты — это зависит от прошивки.

Радиус стабильного сигнала — до 30 метров, есть функция задержки.

Hite PRO SN-R1

Данный настенный беспроводной выключатель — российская разработка, отличающаяся радиусом действия до 25 метров, трехлетней заводской гарантией и заявленными 15 годами безупречной работы

Еще одно важное преимущество — до 7 лет на одной батарейке. Частота канала — 865 МГц

Такие возможности позволяют применять переключатель в квартире и дома, в коттедже, на загородных участках и так далее. Но это компенсируется стоимостью устройства — если обычно цена переключателей не превышает 1000 рублей, то за данный образец просят около 1700.

Inted 220V

Китайский двухклавишный переключатель, рассчитанный на управление двумя светильниками или двумя группами освещения. Прибор монтируется на поставляемый в комплекте крепеж и поддерживает нагрузку до 1000 Вт, основной блок работает на одной батарейке.

Гаджет считается надежным, несмотря на всего лишь год гарантии.

ZDK Z-Light 0287

Еще один двухклавишный образец. Он интересен отсутствием элемента питания: конструктивом предусмотрен микрогенератор, которого достаточно для генерации сигнала на частоте 433 МГц. Еще одно преимущество — возможность внедрения в решения «умного дома» от ZDK. Для полноценной работы требуется интернет, после подключения становится доступно управление прибором из любой точки мира через приложение.

Из недостатков выделим необходимость покупки отдельного принимающего радиомодуля и завышенную стоимость.

Armalight AS-6M

Это простой беспроводной проходной выключатель с одной клавишей. Как и предыдущий, он не нуждается в батарейке: встроенный кинетический модуль преобразует энергию нажатия в достаточный для отправки сигнала ток. Отличительные особенности:

• работа на 433 МГц;
• заявлена устойчивость к высокой влажности и даже возможность функционирования под водой;
• ресурс прибора — 200000 циклов включения-выключения, или примерно 15 лет без поломок;
• радиус действия — до 70 метров.

Но за это просят достаточно много — более двух тысяч рублей.

Gritt Elegance

Этот радиовыключатель имеет в комплекте с дистанционным модулем на две линии. Блок управления поставляется в одно-, двух- и трехклавишном исполнении, что обеспечивает выбор нужного в конкретной конфигурации варианта.

Прибор также безбатарейный и снабжен кинетическим микрогенератором. Сила нажатия преобразуется в ток для создания сигнала в диапазоне 433 МГц. Ресурс — 200000 нажатий/15 лет.

Переключатель двухканальный, один радиомодуль поддерживает две линии освещения. Но стоимость его высока, более 3500 рублей.

Таймер освещения типа ТО-2

Внешний вид таймера ТО-2

Таймер включения света серии ТО-2 разработан для постоянного автоматического включения системы освещения (отключая в ночные часы) по автономической таблице движения Солнца. Также используется в качестве реле времени, которое включает осветительные сети в выбранный промежуток времени. Максимальная осветительная нагрузка на 1 прибор – не более 1 кВт.

Схема ТО-2

Применение

• Охранное освещение территорий объектов, дежурное освещение нежилых зданий. В этом режиме таймер включает светильники после захода солнца, выключает при восходе.
• Освещение участков домиков садовых товариществ, придомовых территорий. Идентичный первому режим. Также есть возможность отключения осветительной нагрузки в заданный интервал времени.
• Освещение рекламных щитов. Режим работы – только в обозначенный временной промежуток.

Принцип работы

1. Контроллер сравнивает показания встроенных часов  астрономической таблицей и передает сигналы на два реле.
2. Реле №1 включает таймер для света только по показаниям строенных часов.
3. Реле №2 работает аналогично, также есть дополнительная функция отключать нагрузку на определенный промежуток времени (задается настройками).

Настойка прибора

Заключается в выставлении даты и времени для корректной работы сумеречного реле. Управление настройками осуществляется кнопками, расположенными на передней панели прибора.

Преимущества

• Наличие шестиразрядного индикатора;
• Возможность установки на DIN-рейку;
• Снижение финансовых затрат на электроэнергию;
• Стойкость оборудования к температурным перепадам;
• Возможность работы в сетях 50…300 В;
• Быстрое перепрограммирование;
• Сохранение заданных настроек при отключении внешнего питания;
• Электронный дисплей, на котором отображаются параметры устройства.

Подготовительные работы перед включением устройства

• Выбрать электрическую схему подключения (при больших значениях нагрузки применить контакторы);
• Установить прибор и выключатель в щит управления освещением;
• Присоединить кабелями или проводами прибор к питающей сети и светильникам через реле;
• Подать напряжение на устройство.

Модели серии ТО-2 запрограммированы на возможность сдвига время срабатывания реле (до 127 минут в оба направления).

Техосмотр и плановую диагностику прибора рекомендовано проводить минимум один раз в шесть месяцев. Проверке подлежат клеммники и крепление таймера, места соединений элементов электрической схемы.

Режимы

• Индикации. Нормальный рабочий режим, на дисплее в текущем времени отображаются все параметры работы таймера.
• Настройки. Установка текущей даты и времени.
• Проверки. Тестовый режим проверки работоспособности устройства.
• Уставки. Корректировка установленных ранее рабочих значений прибора.

Важно! Калибровку и ремонты таймеров необходимо выполнять в специализированных сервисных центрах или на заводах-изготовителях

Особенности устройств с таймером отключения

Выключатель света с задержкой выключения является востребованным в сфере бытового и производственного использования. Такое устройство может монтироваться на лестничных площадках многоквартирных домов, при входе в коттедж, в подвалах, офисах или гаражных помещениях. Также данные выключатели отлично подходят для оптимизации промышленных процессов, когда есть надобность в задании чёткого временного интервала для функционирования конкретных аппаратов.

Система датчиков, которые отвечают за реакцию на раздражители внешнего типа: хлопок, появление фигуры и так далее, устанавливаются в корпусное пространство выключателя. Таймеры подобных устройств могут быть механическими или цифровыми. Сенсорный таймер является более функциональным.

Настройки для автоматического выключателя задаются такими методами:

• При помощи регулирующего колеса или микропереключателей с несколькими положениями.
• Посредством кнопок на лицевой крышке. Кнопка может быть физической или сенсорной.
• С помощью пульта дистанционного управления или планшета/смартфона – дорогие модели выключателей поддерживают функцию удалённого доступа посредством сети интернет.

Какой вид прибора лучше выбрать?

Перед тем как совершить покупку, опишите свои требования к прибору. С учетом этих факторов и стоит заняться поиском подходящего выключателя. Решите, где будет установлен выключатель – снаружи или будет встраиваться. После решите какие функции интересуют вас, как владельца прибора. Если необходимо активизировать дополнительный функционал придется прикупить некоторые датчики. Или же выберите модификацию, в которой все элементы уже являются частью конструкции.

При выборе рекомендуется следовать таким пунктам:

• Учитывайте напряжение, на которое рассчитана работа изделия.
• Определитесь с типом управления – механическим или цифровым.
• Место установки – в розетку, подрозетник, распредкоробку.
• Учитывайте условия эксплуатации, необходима ли защита от влаги.

Учитывайте и периодичность, указанную на таймере выключателя. Если функции предположительно осуществляются несколько раз в сутки, то стоит выбрать суточные модели. На выбор представлены и варианты недельным или месячным таймером.

Более сложная модификация устройства подходит для управления несколькими приборами и питающими линиями

При выборе производителя, стоит обратить внимание на модели известных и проверенных марок. Часто положительные отзывы оставляют про выключатели компании Legrand, Feron, Livolo, Orbis

Применение выключателя с задержкой отключения откроет перед вами новые возможности. Стоит сочетать изделие вместе с опцией «умный дом». Такой подход позволит обеспечить комфортные условия проживания и в тоже время сберечь ресурсы. Благодаря четко установленному интервалу владельцы жилья могут не переживать, если забудут отключить свет. За них это сделать устройство в определенное время. Повышенные меры безопасности в современном мире уже давно стали нормой. Стоит только определиться с моделью, которая подойдет с учетом ваших нужд, ведь зачем переплачивать за функционал, который может так и не пригодиться. Ознакомившись с разнообразием моделей, подобрать подходящий вариант будет проще. При этом изучите технические характеристики выключателя с задержкой отключения, изучите правила программирования прибора. Хорошо, если он сможет функционировать при отключении электропитания.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

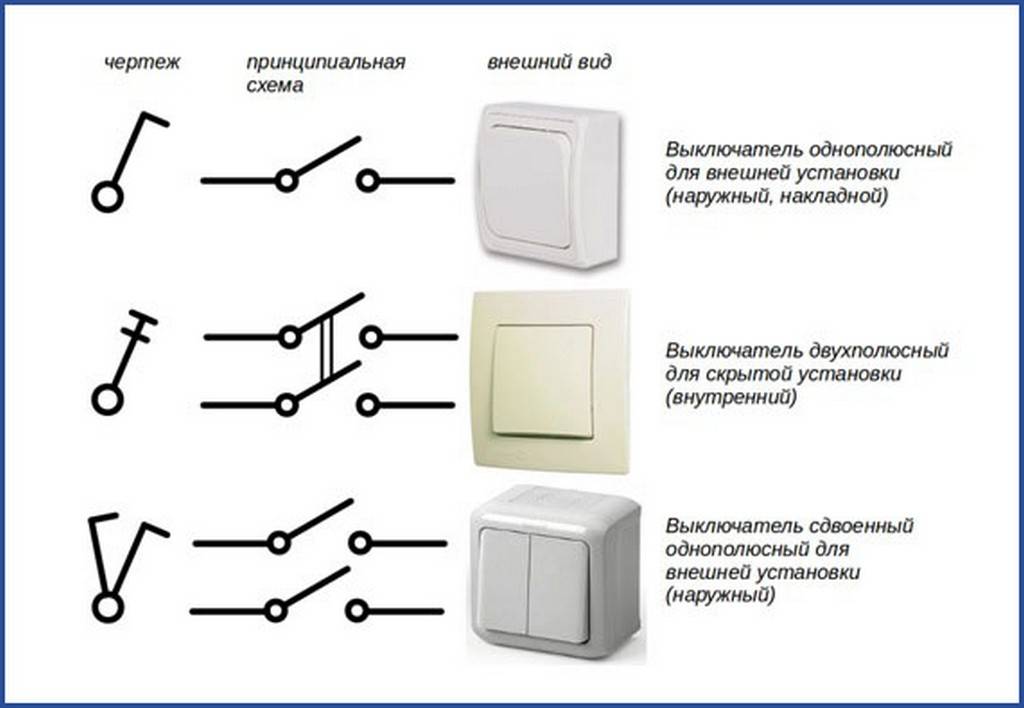

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

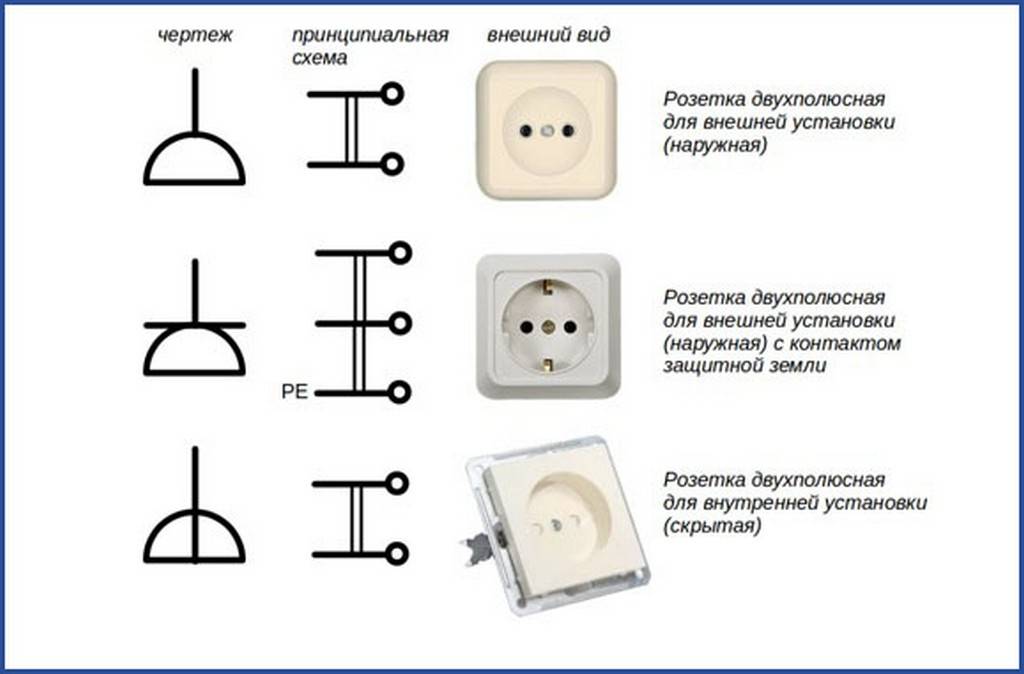

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Способ крепления провода в выключателе

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Читать далее: Усилитель для антенны телевизора на дачу: нужен ли

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.
