Обзор альтернатив двухконтурному котлу со встроенным бойлером послойного нагрева

Обзор производителей и цен

Интересную линейку двухконтурных газовых котлов со встроенным бойлером представляет итальянский производитель Baxi. Популярностью пользуются такие напольные и настенные модели, как:

  • Baxi SLIM 2.300i;
  • Baxi SLIM 2.300 Fi;

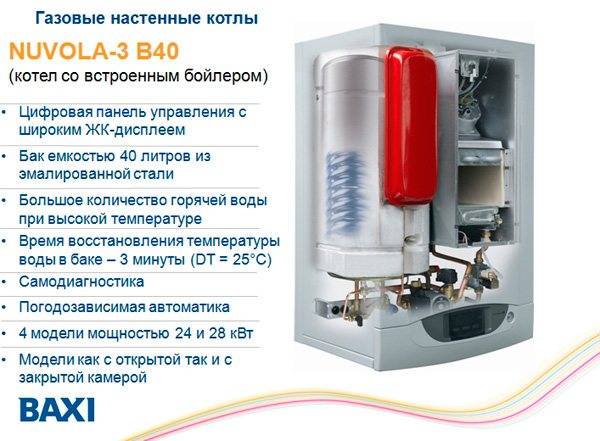

  • Baxi NUVOLA 3 COMFORT 240Fi;
  • Baxi NUVOLA 3 280B40i;
  • Baxi NUVOLA 3 COMFORT 280i.

Большинство газовых котлов оснащено электронными системами самодиагностики, контролем пламени, защитой от перегрева и прочими модулями безопасности. Имеется электронный розжиг, возможность перехода на сжиженный газ, программируемый таймер и т. п. Цены варьируются в области 1500-2000 долл.

Двухконтурные газовые котлы Baxi со встроенным бойлером отличаются компактными размерами, привлекательным внешним дизайном, удобной панелью управления и возможностью автоматического регулирования работы оборудования

Не менее востребованы газовые котлы другого популярного итальянского производителя – Ferroli. Чаще всего покупатели выбирают модели:

  • Ferroli DIVAtop 60 F 32;
  • Ferroli DIVAtop 60 F 24;
  • Ferroli DIVAtop 60 С 32;
  • Ferroli PEGASUS D 30 K 130;
  • Ferroli PEGASUS D 40 K 130.

Эти газовые двухконтурные котлы разнообразны по мощности и типу установки (напольные и настенные), но все отличаются повышенной устойчивостью к коррозии и удобной панелью управления с ЖК-монитором. Снаружи теплообменник покрыт слоем алюминиевого антикоррозийного состава, внутри расположен ионизационный электрод для защиты от электро-химических процессов. Практически на все модели установлен электророзжиг, два микропроцессора управления, защита от блокировки насоса и т. п. Стоимость газовых двухконтурных котлов Ferroli варьируется в довольно широком спектре: от 1200 до 3000 долл.

Двухконтурные газовые котлы итальянского производителя Ferrolli на рынке хорошо известны. Их главная особенность – европейские стандарты качества и повышенная надежность

Высоким качеством отличаются двухконтурные газовые котлы Nova Florida, появившиеся на рынке относительно недавно – в 1992 году. Это торговая марка итальянской компании Fondital

Чаще всего покупатели обращают внимание на модели:

  • Nova Florida Libra Dual Line Tech BTFS
  • Nova Florida Libra Dual Line Tech BTFS 28
  • Nova Florida Libra Dual Line Tech BTFS 32
  • Nova Florida Pegasus Compact Line Tech KBS 24

Компактные настенные котлы этой торговой марки относительно недороги: 1200-1500 долл. Цена более мощных моделей может составить 2500-3000 долл. Для работы котлов можно использовать метан или сжиженный газ. Оборудование имеет высокую степень электрозащиты, панель управления снабжена удобным ЖК-монитором. Предусмотрена возможность автоматического регулирования работы котла с помощью комнатных и внешних термодатчиков.

Напольные газовые котлы из чугуна обычно стоят дешевле и комплектуются одноуровневой горелкой. Чтобы регулировать работу такого котла, необходим монтаж смесительного узла, в который встраивается автоматический трехходовой клапан. В результате экономия будет минимальной. Хорошие возможности для сокращения расходов на отопление предоставляют конденсационные модели, в которых используется энергия, образующаяся при конденсации пара.

Газовый котел находит свое применение во всех типах зданий, особенно если нет подключения центральной системе отопления. Если брать в пример именно настенный газовый двухконтурный котел с бойлером, то его преимущество заключаются ещё и в том, что второй контур с лёгкостью удовлетворит все потребности в бытовой горячей воде, в любое время года.

Система отопления с двухконтурным газовым котлом

За счет того, что мощность настенных агрегатов колеблется от 12 до 35 кВт, их стоимость примерно в 1,5-2 раза ниже, чем у напольных аналогов. Данный диапазон мощности позволяет подобрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены меняются ещё и в зависимости от марки производителя — рынок наполнен агрегатами различных брендов, и вам не составит труда подобрать устройство с оптимальным соотношением цены к качеству.

Немаловажным аспектом является простота установки данного котла. Вряд ли кому-то доставляет удовольствие возиться целыми днями монтируя установку. Двухконтурный газовый котёл не обязательно выносить в отдельное помещение, его привлекательный и современный дизайн и малые габариты, позволят вам сэкономить прилично места и средств, как на установку, так и при проектировании.

Размещение и механический монтаж

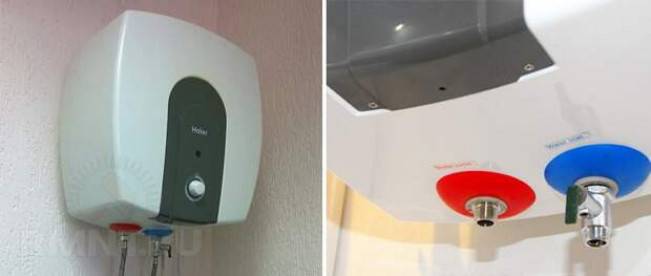

Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.

Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Двухконтурный котел или бойлер косвенного нагрева?

Перед владельцем частного дома или коттеджа практически всегда встает проблема в отношении получения горячей воды.

Ранее для этих целей широко использовались различные системы получения горячей воды, но самыми популярными, с точки зрения практичности и экономии, были примитивные газовые колонки или, в лучшем случае, громоздкие самодельные бойлеры косвенного нагрева.

Что изменилось?

Газовые колонки по своей конструкции, надежности и удобству сильно шагнули вперед. И, более того, в некоторых случаях они изменились до неузнаваемости, превратившись в настенные газовые котлы, с открытой камерой сгорания, использующей для горения воздух из помещения, или даже с закрытой, с забором воздуха снаружи и принудительным дымоудалением через коаксиальный дымоход. Великолепные котлы, работающие в полностью автоматическом режиме.

Чем отличается двухконтурный газовый котел от газовой колонки? Тем, что в двухконтурном котле имеется два теплообменника, один из которых нагревает теплоноситель системы отопления, а другой – воду для хозяйственных нужд. Или они собраны в один теплообменник, в котором вода системы отопления и бытовая горячая вода двигаются во встречных направлениях, тогда этот единый теплообменник называется битермическим.

Такие котлы сейчас очень популярны, они просты, дешевы и надежны. Но в каждом, кажущемся идеальным варианте, всегда имеется подвох.

Двухконтурные газовые котлы имеют откровенно слабые показатели по части генерации горячей воды. В зависимости от мощности, двухконтурный котел способен нагреть в непрерывном режиме от 6-7 до 10-12 л горячей воды в минуту в лучшем случае. Если в доме установлены кухонная мойка и душ – этого вполне достаточно. А если семья большая, душей два и имеется еще и ванна – тут уже стоит задуматься, двухконтурный котел может и не справиться. Нет, так или иначе требуемую горячую воду он за какое-то время выдаст, но за это время вода в системе отопления может успеть остыть. Кроме того, если теплообменник битермический, при переключении котла на отопление остывшая вода из системы отопления попадет в сильно разогретый приготовлением горячей воды теплообменник. Автоматика заметит чрезмерно большой перепад температуры и отключит котел, переведя его в аварийный режим до тех пор, пока теплообменник не остынет, а некоторым моделям газовых котлов потребуется и ручное включение.

Еще один недостаток настенных газовых котлов, приготавливающих воду в теплообменниках это то, что теплообменник греется непосредственно пламенем горелки. Для теплообменника отопления в этом нет ничего страшного, так как из воды уже удален кислород, находящиеся в воде при первоначальной заливке соли и минералы осели, циркулирует одна и та же подготовленная, «пустая» вода. А вода из системы водоснабжения, используемая для приготовления горячей воды, несет все новые и новые соли и минералы. Накипь неизбежна. Со временем теплообменнику требуется промывка, причем в некоторых регионах это время может быть очень коротким. Профессиональная промывка теплообменника специальными химическими средствами недорога и мы такие услуги успешно предоставляем, но делать ее необходимо практически каждый год, и со временем может накопиться приличная сумма потраченных на промывку денег.

Что же делать?

Идеальным средством получения больших объемов горячей воды является бойлер косвенного нагрева.

Снимая тепло с контура отопления, запитываясь отдельной веткой от распределительного коллектора, бойлер косвенного нагрева, в щадящем для котла режиме, создает большой запас горячей воды, всегда готовой к использованию. Качественная теплоизоляция, выполненная из твердого пенопласта или пенополистирола, предохраняет воду от остывания долгое время. Благодаря мощным и длинным теплообменникам, встроенным в бак бойлера, они чрезвычайно эффективны и способны готовить действительно большие объемы воды – души, ванны, и даже джакузи – все это будет наполняться большим, свободным напором, не перегружая котел. Кроме того, в бойлере косвенного нагрева, вода водоснабжения нагревается водой контура отопления, а не пламенем, не создается зон перегрева на стенках трубок теплообменника, и накипи образуется намного, намного меньше!

Также, очень часто бойлеры косвенного нагрева оборудуются дополнительным тэном и способны работать вообще без котла, во время регламентных работ с котлом или при другой необходимости. Бойлер косвенного нагрева – горячая вода всегда. Если у Вас большая семья, несколько санузлов, ванная, то бойлер косвенного нагрева – это Ваш выбор!

www.teplomir-nsk.ru

Критерии выбора двухконтурных котлов


Критерии выбора оборудования на примере Нувола Важным параметром устройства является мощность – она определяет, сможет ли котел обогреть помещение и одновременно подавать нагретую жидкость без перебоев. Требуемый показатель определяется габаритами жилища – площадью и высотой потолков. Если имеет место дефицит теплоизоляции, мощностные потребности возрастают.

Имеет значение и тип камеры сгорания. Если у нее открытая конструкция, отработанные отходы выводятся через простой дымоход. При герметично запаянной камере вход и выход газов из устройства реализуются через турбинный механизм. Экономичным вариантом будет приобретение конденсационного газового котла с бойлером. Его конструкция обеспечивает более эффективное использование топлива и меньший его расход. Кроме того, уменьшается загрязнение атмосферы продуктами сгорания.

Преимущества и недостатки

Плюсы конденсационных котлов являются основными критериями выбора именно данной конструкции для отопительных систем. К ним относятся:

  • экологичность – минимальное количество выбросов токсичных веществ, для сравнения, в среднем на 70% ниже, чем газовых или твердотопливных;
  • компактность размером, за счёт чего их можно устанавливать даже в малогабаритных помещениях;
  • малошумность и отсутствие вибраций;
  • относительно невысокая температура отводимых газов, что позволяет оборудовать котлы пластиковыми дымоходами и экономить финансы;
  • возможность каскадной установки, позволяющая отапливать большие по площади помещения или организовывать отопительные системы повышенной надёжности;
  • точная регулировка мощности нагрева, благодаря которой можно изменять КПД конденсационного котла и использовать его в экономных режимах.

Среди плюсов конденсационных котлов их экологичность и малошумность При выборе также важно учитывать и недостатки котлов, чтобы избежать лишних затрат на топливо и обеспечить эффективный прогрев помещений:

  • высокая стоимость оборудования и запчастей к нему;
  • сложная конструкция теплообменника, требующая периодических обслуживаний и контроля состояния;
  • необходимость утилизации конденсата;
  • высокие требования к чистоте воздуха в помещении;
  • неэффективность использования при высоких температурных режимах.

То есть минусы конденсационных котлов не так существенны, по сравнению с экономичностью, долговечностью, надёжностью и их экологичностью, особенно при их эксплуатации в жилых помещениях.

Устройство и принцип работы котла со встроенным бойлером

Составной частью такого отопительного агрегата является ёмкость, предназначенная для накопления горячей воды. Её объём может колебаться от 10 до 100 литров. Внутри ёмкости встроен вторичный теплообменник. Способ установки такого котла во многом зависит от объёма бойлера. Котлы с ёмкостью объёмом до 60 л, как правило, имеют настенное исполнение, более 60 л – напольное.
Эти агрегаты могут иметь открытую или закрытую камеру сгорания. В первом случае отопительное оборудование работает с помощью традиционных дымоходов, во втором – продукты сгорания удаляются через коаксиальные дымоходы.

Для получения горячей воды достаточно просто открыть кран. Пока расходуется горячая вода, котёл подогревает её новый запас.

Трубы и пластины: в чем принципиальная разница?

Традиционный трубчатый теплообменник представляет собой трубу малого диаметра, уложенную по спирали. Вода для отопительной системы и ГВС движется внутри, получая тепло. Система практичная, но довольно громоздкая, поскольку модели высокой мощности комплектуются отдельно стоящим бойлером. Нередко для организации котельной нужно выделять отдельное помещение.

Проблема была решена, когда появились бойлеры послойного нагрева. Внутри такого агрегата располагается ряд пластин, между которым оставлено небольшое пространство. Эти пластины нагревают воду, циркулирующую в бойлере. В результате:

  • вода нагревается значительно быстрее, чем в трубчатом бойлере;
  • бойлер встраивают прямо в газовый котел;
  • устройство получается очень компактным;
  • стоимость оборудования заметно ниже, чем при использовании традиционного теплообменника.

Однако немало домовладельцев очень скоро обнаруживают, что послойный нагрев имеет и ряд недостатков. На пластинах образуются минеральные отложения, пространство между ними забивается и агрегат выходит из строя

Особенно важно учитывать эту особенность пластинчатых теплообменников в местностях, где вода отличается повышенной жесткостью

В пластинчатом теплообменнике вода прогревается примерно до 80 градусов, что способствует активному оседанию отложений и засорению узких протоков. Если содержание минералов составляет более 140 мг/л, рекомендуется отказаться от пластинчатого нагревателя в пользу альтернативных устройств.

Альтернативой стали более компактные модели двухконтурных газовых котлов, снабженные встроенным бойлером косвенного нагрева. На трубах, по которым перемещается вода, также могут откладываться минералы, однако протекает этот процесс гораздо медленнее, чем при послойном нагреве. Конструкция такого котла практически не отличается от комплекта из одноконтурного котла и бойлера с трубчатым теплообменником. Оба эти элемента, а также насосы и прочая арматура встроены в аккуратный компактный корпус.

Обратите внимание, что на трубчатом теплообменнике также оседают минералы, хотя происходит это довольно медленно. Для эффективной работы бойлера рекомендуется раз в несколько месяцев проводить очистку

Кроме того, чтобы снизить интенсивность образования осадка, следует устанавливать регулятор нагрева на 54 градуса или ниже.

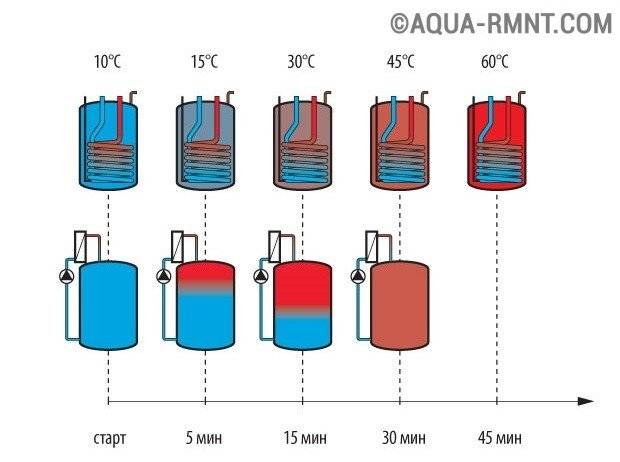

На данной схеме наглядно представлена разница в работе двух вышеописанных видов бойлеров

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU


Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Принцип работы бойлера послойного нагрева ГВС

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется  почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

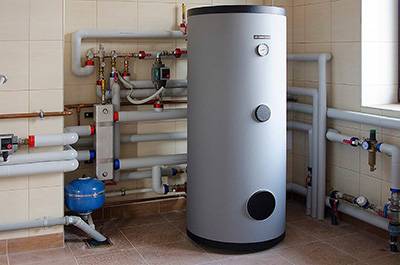

Двухконтурное накопительное устройство для отопления

Бойлер — бак для нагревания и накапливания воды нужной температуры, которую и будет выдавать по мере надобности владельца. Самая простая модель: оснащённый четырьмя отверстиями
бак с усиленными и утеплёнными стенками, внутри которого находится змеевик.

Работа осуществляется по следующему алгоритму:

  1. Подача горячей воды из отопительной системы к змеевику.
  2. Возврат.
  3. Поступление холодной воды непосредственно в резервуар.
  4. Вывод разогретой жидкости из бака на кран.

Дополнительно в состав устройства входит:

  • Циркуляционный насос.
  • Температурный датчик.
  • Предохранительный клапан.
  • Запорный механизм.
  • Обратный клапан.
  • Антикоррозионная защита.

Справка
! В некоторых моделях предусмотрена циркуляция нагретой воды из котла между стенками наружного и внутреннего резервуара. Так, ждать, пока нагреется, приходится гораздо меньше, но и стоит такое устройство дороже.

Нагреватель воды подключён к отопительной системе прямо у котла параллельно основной разводке на приборы. Собственный контур позволяет удерживать приоритет нагрева по отношению к системе отопления. Уменьшает разброс температур
на отопительных накопительных приборах во время включения нагревателя.

Температурный датчик фиксирует понижение тепла в резервуаре, далее следует команда циркуляционному насосу в контуре.

Вода из отопительной системы подаётся к змеевику, проходит через него, отдавая часть энергии ещё холодной воде, уже находящейся в резервуаре.

После того как она нагреется до нужного уровня, автоматика отключает насос
. При открытии крана на смесителях поступающая холодная вода постепенно вытесняет и разбавляет горячую. Затем цикл повторяется.

Вход холодной воды оснащён обратным клапаном, который не даёт ей стекать, когда насос отключится. Давление в резервуаре возрастает, поскольку смесителями пользуются не постоянно, а вылиться обратно вода не может. Предохранительный клапан
не даёт давлению достичь критической отметки, выпуская некоторый объём жидкости в водосток.

Важно!
Нагреватель воды крепят на ровную поверхность рядом с котлом. Для подвесных моделей подойдёт бревенчатая или кирпичная стена
на одном уровне с котлом или чуть выше

Под напольные выравнивают часть пространства на полу или предварительно кладут на него специальный пандус
, на который и водружают бойлер.

Преимущества и недостатки

К безусловным плюсам
котлов с нагревателями косвенного нагрева относят экономию на электричестве.

Не нужна газовая горелка или источник тока, как при устройствах прямого нагрева. Система отопления сделает всё сама, что существенно снижает финансовые расходы.

Другие плюсы:

  • Производительность:
    резервуар, вместительностью в сто литров
    , выдаёт примерно 400 л
    горячей воды в час.
  • Практически мгновенная подача горячей воды.
  • Возможность использования нескольких источников энергии,
    например, геотермальную систему.
  • Демократичная цена.
  • Простота в устройстве.
  • Скорость прогрева,
    даже в новейших моделях она не будет мгновенной.
  • Громоздкость.

Внимание!
Если семья довольно большая, то одну комнату придётся отдать под бойлерную,
потеснив себя. Маленькие модели проблему помывки не решат

При выборе модели необходимо обратить повышенное внимание на следующие характеристики:

Особенности эксплуатации

  • Фильтры насоса нуждаются в систематической проверке и очистке.
  • Любая модель подразумевает правильную настройку термостата,
    в противном случае бойлер может перегреться.

Все их плюсы и минусы станут более понятны в сравнении с аналогичными моделями, в которых ГВС «готовится» в проточном теплообменнике.

Отличительные особенности бойлера для системы отопления

Как известно, бойлер – это закрытый сосуд, который имеет два отверстия. Первое отверстие служит входом для холодной воды, второе – выходом для горячей. Питается бойлер от электрической сети. Все бойлеры делятся на две группы – проточные и накопительные. В накопительном бойлере происходит нагрев определенного количества воды (количество воды зависит от водоизмещения бойлера), в проточном бойлере можно нагреть любое количество воды, но для этого требуется больше электроэнергии.

Надо сказать, что использовать бойлер для отопления – вполне возможно, более того, сегодня производители выпускают бойлеры, специально предназначенные для нагрева воды в системе. Эти бойлеры имеют два существенных отличия от, предназначенных исключительно для нагрева воды для бытовых целей – например, для купания или мытья посуды.

Во-первых, в таких бойлерах вход для холодной воды расположен снизу, а выход для горячей воды – сверху. Такое расположение отверстий объясняется тем, что когда вода нагревается, она поднимается вверх, а следовательно, наиболее горячая вода расположена в верхней части бойлера, и именно использование такой воды сделает систему отопления максимально эффективной.

Во-вторых, бойлер, предназначенный для нагрева воды в системе отопления, отличается большим диаметром отверстий. Если посмотреть на бойлеры, изготовленные в фабричных условиях, то можно увидеть, что и вход для холодной воды, и выход для горячей воды в них не бывает меньше 2 дюймов в диаметре (примерно 4,8 см).
