Устройство биметаллических батарей
Как показала практика последних лет, из перечисленного ряда радиаторов наиболее эффективными и надежными являются биметаллические модели. Они обладают явным преимуществом перед другими материалами, которые заключаются в:
- высокой устойчивости к коррозии;
- широком диапазоне рабочих температур и давления;
- простой возможности изменения теплоотдачи прибора путем изменения количества набранных секций;
- малой инерционности при нагреве и остывании;
- небольшом количестве теплоносителя, необходимого для заполнения;
- малом весе, облегчающем выполнение монтажа;
- доступной для большинства людей стоимости.
Следует также отметить простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, этот процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.

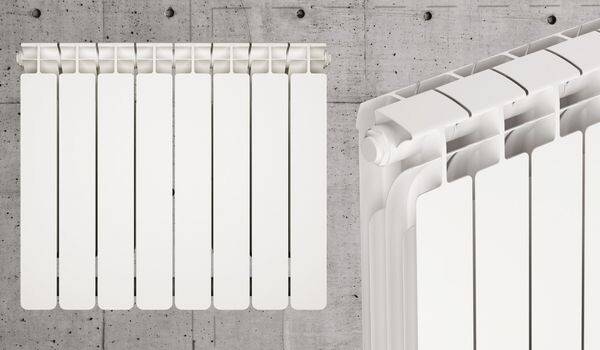

Конструкция биметаллических батарей состоит из набора секций. В собранном виде такой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.
Для повышения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.

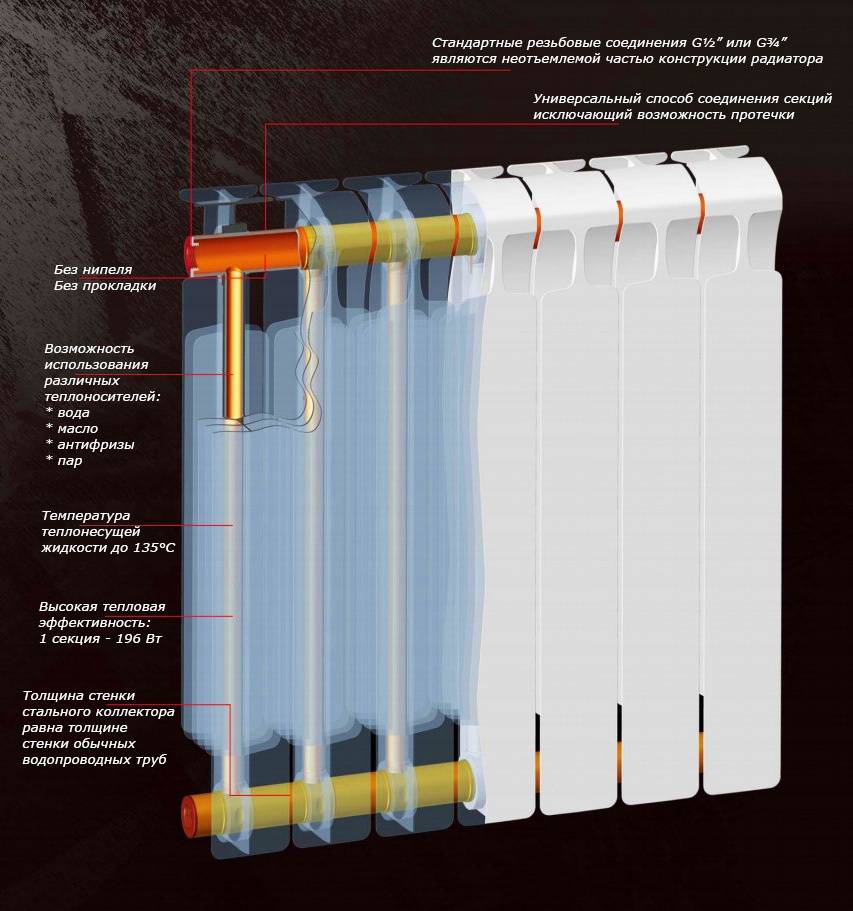

Сердечник.
Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная металлическая поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям красивый внешний вид и обеспечивает их долговечность.
Перед тем, как установить биметаллический радиатор отопления своими руками, необходимо приобрести комплект из 4-х специальных пробок. Две из них имеют внутреннюю резьбу ½ дюйма, третья должна быть без отверстия, а еще на одной установлено устройство для выпуска воздуха
При покупке комплекта следует обратить внимание на направление резьбы — должно быть две правых и две левых
Как правильно установить
Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.
Правильная установка радиаторов отопления
Крепление к стене
Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.
Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических
При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.
Один из видов кронштейнов
При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.
Крепление к полу
Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.
Ножки для установки алюминиевых и биметаллических радиаторов на пол
Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.
Плюсы и минусы радиаторов из алюминия
За последние полвека в отношении алюминиевых радиаторов ничего не меняется – их так же активно используют для оснащения отопительных систем общественных учреждений и многоквартирных жилых зданий. Аккуратные, легкие и простые в монтаже, приборы охотно приобретают и для благоустройства частного жилья.
Несомненных достоинств у алюминиевых батарей отопления несколько, и зачастую они «перевешивают» недостатки (которые тоже имеются) и являются решающими аргументами при выборе.
Галерея изображений
Фото из
Высокая теплоотдача – это гарантия быстрого обогрева помещения. Как только теплоноситель нагревает металлические детали прибора, тепло тут же начинает поступать в окружающее пространство
Как известно, алюминий относится к легким металлам. Крепление нескольких секций радиатора выполнит даже один человек на специальные кронштейны (вес 6-секционной батареи примерно 7 кг)
Современные модели дополнительно оснащают терморегулятором, который устанавливают на подаче горячего теплоносителя. Он позволяет регулировать температуру воздуха в помещении, а точнее – понижать ее до желаемого параметра
В отличие от чугунных моделей, алюминиевые выпускаются в различном исполнении. Можно найти 3-секционные и 12-секционные модели, широкие и узкие, плоские и выпуклые
Алюминий обладает отличными параметрами теплоотдачи
Легкий вес конструкции в целом
Возможность установки термостата для регулировки
Разнообразие форм и размеров радиаторов
По отзывам пользователей, устройства из алюминия гармонично дополняют интерьер комнат, а если они выбиваются из общей картины своим индустриальным дизайном, то легко маскируются декоративным экраном или коробом с отверстиями.
Но есть у батарей из сравнительно мягкого металла и свои слабости, среди которых:
- характерная для алюминия черта вступать в химические реакции с теплоносителем, результатом чего становится образование коррозии, а также газов; от возникновения воздушных пробок спасают воздухоотводные клапаны;
- малая устойчивость к высокому давлению и гидроударам, характерным для центральных магистралей;
- чувствительность к неправильной установке – ошибки в монтаже могут нарушить равномерное распределение теплоносителя по всем секциям.
Опытные монтажники из-за перечисленных технических характеристик не советуют алюминиевыми радиаторами отопления оборудовать контуры, зависимые от центральной магистрали. Система функционирует таким образом, что не исключены гидроудары, резкое изменение давления. Вследствие нестабильности могут выйти из строя наиболее незащищенные места – стыки и соединения.
Алюминий чутко реагирует на блуждающие токи, которые являются одной из причин возникновения коррозии. Слишком кислый или щелочной теплоноситель также вызывает аварийное разрушение материала, результатом чего является замена прибора
В связи с перечисленными минусами алюминиевые устройства лучше подключать в более стабильную систему отопления коттеджа. Она защищена не только от гидроударов, но и от некачественного теплоносителя. Если все же выбирать алюминиевую батарею для высотки с магистральным отоплением, лучше предпочесть анодированные модели.
Конструктивные характеристики
Чтобы понять, какие алюминиевые радиаторы отопления лучше для квартиры, следует знать, на что обращать внимание при их выборе. Чаще всего применяются модели, межосевое расстояние которых составляет 500 мм
Представленный параметр говорит о том, что между верхним и нижним коллектором радиатора расстояние равно 500 мм. При этом вертикальный габарит указанных батарей равен 580 мм.
Выбор количества секций радиаторов отопления определяется исходя из того, сколько тепла вам необходимо получить. Расчитать это поможет наш калькулятор расчета радиаторов отопления
Важно отметить, что теплообмен изделий происходит и при помощи конвекции, и за счет излучения, а во время монтажа их от пола и подоконника необходимо выдержать расстояние, равное более 100 мм. Если не получается выдержать указанное расстояние, стоит приобрести батареи меньшего размера и поставить больше секций
Для стен с большой площадью остекления лучше выбрать варианты, чей размер между центральными частями коллекторов равен 200 мм. Они же подойдут и в том случае, если у вас в комнате низкие подоконники. Бывают и нестандартные алюминиевые радиаторы, величина которых не превышает 800 мм. Если говорить о количестве секций, то чаще всего их 10, при этом каждая весит до 1,5 кг.
Особенности и характеристики алюминиевых радиаторов
Схема алюминиевого радиатора отопления не отличается от устройства отопительных приборов из других материалов. Батарея состоит из верхнего и нижнего коллектора. Они соединены перемычками. Сверху трубы имеют корпус, который хорошо нагревается и отдает тепло в помещение.
Существует три разновидности алюминиевых приборов отопления:
- Секционные агрегаты, изготовленные методом литья под высоким давлением, делают из сплава кремния и алюминия. Радиаторы европейского производства из первичного сплава более качественные, прочные и менее подвержены коррозии. Китайские конструкции делают из вторичного сплава или низкокачественного первичного сплава, поэтому они более хрупкие и имеют невысокую теплоотдачу.
- Секционные батареи экструзионные. Сначала секции производят на экструдере, а потом запрессовывают с литыми коллекторами. Иногда для соединения секций используют сварку или композитный клей. В последнем случае повышается вероятность протечки. Отличить экструзионные приборы от литых несложно – они имеют характерные швы с внутренней стороны боковых ребер.
- Анодированные радиаторы самые дорогостоящие. Их изготавливают из очищенного алюминия, а затем применяют анодное оксидирование поверхности. Прибор надежно защищен от коррозии. Его рабочее давление и теплоотдача намного выше, чем у двух перечисленных выше разновидностей.
Устройство алюминиевого радиатора отопления
Если будет выполняться собственноручная установка алюминиевых радиаторов, то нужно изучить устройство прибора. Такие батареи бывают секционные и цельные. Секционные батареи состоят из 3-4 секций, поэтому перед монтажом выполняется сборка радиатора отопления алюминиевого. Секции стыкуются посредством резьбового соединения. Для герметизации применяют силиконовые прокладки. Внутри секций есть полимерное покрытие для защиты от деформации при высоком давлении.
Цельные радиаторы делают из профилей, изготовленных методом экструзии. Внутри есть полимерное покрытие. Для соединения секций используется сварка, клей или запрессовка.
Технические характеристики алюминиевых приборов отопления:
- габариты – высота 38-59 см, ширина 80 см, глубина 8,1-10 см;
- предельное рабочее давление – от 6 до 16 и даже 24 атм.;
- вес секции – от 1 до 1,6 кг;
- тепловая мощность – в пределах 82-212 Ватт;
- предельная температура теплоносителя – не более 110 градусов;
- объем циркулирующей воды в одной секции – от 0,25 до 0,46 литров;
- гарантийный срок эксплуатации – от 10 до 20 лет.
Рекомендации по установке
Чтобы установленный радиатор эффективно выполнял свою функцию, нужно придерживаться определенных правил монтажа.
Немаловажное значение играет то, как расположены батареи:
- расстояние от устройства до стены — от 2 до 5 см;
- расстояние от пола до прибора — от 10 до 12 см;
- расстояние от верхней части до подоконника — около 10 см.
При установке оборудования на входе и выходе должна быть предусмотрена запорно-регулирующая аппаратура. Это позволит вручную или автоматически (при наличии термостатических клапанов) регулировать температуру обогрева. Делается это и с той целью, чтобы впоследствии батареи можно было отключить, например, если их понадобится разбирать, промывать или заменять на новые. При необходимости, если появилась течь, чтобы не проводить полную замену оборудования, его можно запаять.
В многоэтажных домах отопительные устройства устанавливаются чаще всего по однотрубной схеме. Но в такой системе не предусматриваются терморегулирующие устройства.
При установке батареи ни в коем случае нельзя навешивать на трубы. Прибор монтируется к стене таким образом, чтобы крюки кронштейнов расположились между секциями, а нижняя его часть опиралась на крепежи. Чтобы в будущем не было протечек, присоединяемые поверхности не нужно зачищать.
В ходе заполнения устройства теплоносителем запорно-регулирующая аппаратура должна открываться плавно, иначе может произойти гидравлический удар. Перед установкой радиаторов каждый элемент системы должен быть качественно промыт. Нельзя пользоваться средствами, в составе которых присутствует щелочь.
Для каждого радиатора из алюминия следует предусмотреть автоматическое устройство или ручной клапан для стравливания воздуха. В ходе работ нужно придерживаться инструкций, которые идут вместе с прибором.
Тепловая мощность 1 секции
Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.
Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.
Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.
Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.
Формула, необходимая для этого выглядит следующим образом:
КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7
- КТ – это то количество тепла, которое требуется данному помещению.
- S – площадь.
- К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
- К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
- К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
- 50% — коэффициент составляет 1.2;
- 40% — 1.1;
- 30% — 1.0;
- 20% — 0.9;
- 10% — 0.8.
- К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
- +35 = 1.5;
- +25 = 1.2;
- +20 = 1.1;
- +15 = 0.9;
- +10 = 0.7.
- К5 указывает на корректировку при наличии наружных стен.Например:
- когда она одна, показатель равен 1.1;
- две наружные стены – 1.2;
- 3 стены – 1.3;
- все четыре стены – 1.4.
- К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
- неотапливаемого чердака – коэффициент 1.0;
- чердак с обогревом – 0.9;
- жилая комната – 0.8.
- К7 – это коэффициент, который указывает на высоту потолка в комнате:
- 2.5 м = 1.0;
- 3.0 м = 1.05;
- 3.5 м = 1.1;
- 4.0 м = 1.15;
- 4.5 м = 1.2.
Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.
Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов
При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров
Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов
В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.
Инструкция по монтажу своими руками
Если есть опыт подобных работ, установку батарей можно произвести и самостоятельно. Для настенного монтажа кроме алюминиевых радиаторов отопления потребуются кронштейны и набор инструментов, но первоначально нужно изучить некоторые положения, регламентированные СНиП 41-01-2003, и общие правила монтажа.
Требования к установке батарей
Радиаторы являются отопительными приборами с циркулирующим внутри теплоносителем, температура которого выше комнатной, поэтому важно соблюдать минимальные расстояния от корпуса прибора до ближайших значимых объектов:
- от нижней части до пола – 4 см;
- от верхней части до подоконника – 5 см;
- от прилегающей к стене поверхности до оштукатуренной стены – 2,5 см.
Но существуют и исключения. Если окно расположено слишком низко, верхний край прибора устанавливают на одном уровне с подоконником, при этом нижний должен подниматься над полом как минимум на 3 см. Если подоконник мешает движению воздуха, расстояние между окном и радиатором разрешено увеличить до 8 см.
При замене радиатора расположение труб не меняется, важно только подобрать отопительный прибор по способу подключения и размерам. Но при обустройстве новой отопительной системы следует произвести и правильный монтаж труб
При однотрубной схеме подключения стояк должен проходить в 15-20 см от оконного откоса, при этом подводки к радиатору не должны превышать 40 см
Для крепления используют кронштейны (полочки, шпильки) или подставки. Количество кронштейнов зависит от площади нагрева радиатора: на каждый 1 м² – 1 шт. (минимум 3 шт. для одного радиатора). Приветствуется открытый монтаж батарей, без маскировочных экранов и конструкций, так как величина теплоотдачи при этом больше.
Если монтаж происходит в многоквартирном доме, перед установкой или заменой радиатора необходимо договориться о временном отключении контура от сети. Обычно этим занимаются представители домоуправления (сантехники).
Какие инструменты и арматура потребуются?
Необходимые инструменты для сборки и подключения радиаторов – кусачки, ключи, плоскогубцы, наждачка, ершик и смазка для чистки, труборез, фаскосниматель. Чтобы закрепить кронштейны на стене, пригодится дрель с победитовым сверлом и комплект дюбелей.
Монтаж осуществляется при помощи комплекта арматуры, часть которой приходится в процессе подключения к трубам обрабатывать (как и сами трубы)
Вспомогательные детали, которые могут потребоваться:
- запорно-регулировочный кран (обычный или под установку термоголовки);
- коллекторные переходники с уплотнителями;
- кран Маевского (для обслуживания – спуска воздуха);
- соединительные трубки из нержавейки;
- крепеж для кранов (гайки, шайбы).
Качественная запорная арматура и профессионализм при герметизации соединений – залог долгого и беспроблемного функционирования алюминиевых отопительных приборов.
Порядок выполнения работ
Сначала подготавливают отверстия на радиаторах в местах соединения с трубами: чистят ершиком или щеткой, протирают техническим очистителем (можно использовать тормозной). При необходимости монтируют переходники с одного диаметра на другой и американки. Далее так же готовят трубы, затем присоединяют и устанавливают радиатор.
В качестве примера – замена старого чугунного радиатора новым алюминиевым аналогом.
Декоративная отделка стены и покраска труб производится в последнюю очередь. По окончании всех работ снова подключают стояк и проверяют работу радиатора. Если он нагревается быстро и равномерно, монтаж выполнен правильно.
Подробную инструкцию по монтажу отопительных радиаторов своими руками можно прочесть в этом материале.
Монтаж алюминиевых радиаторов отопления
Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.
Сначала следует собрать прибор:
- Ввернуть прилагающиеся заглушки и пробки.
- Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
- Проверить ниппели и закрепить воздушные клапаны.
Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.
Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх. Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны
Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см
Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.
Схемы подключения батареи
Прибор можно подключить несколькими способами:
Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.
Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.
С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.
Схемы подключения радиаторов отопления из алюминия
Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха
Подключение и введение в эксплуатацию
Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.
Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять
Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

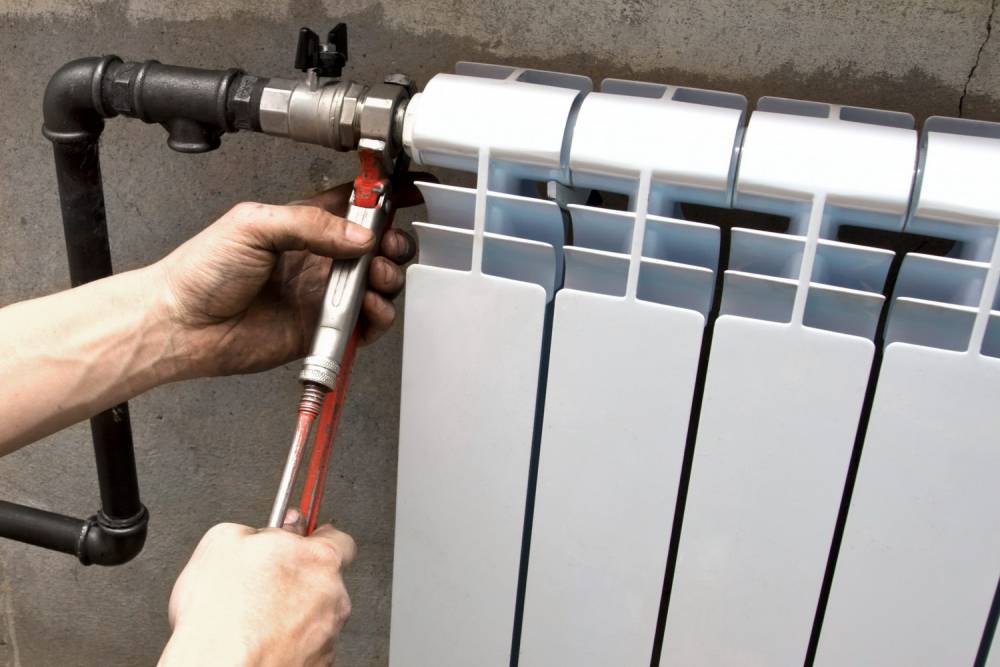

Порядок подключения радиаторов к системе отопления:
- Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
- Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
- Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
- Провести опрессовку системы.
Батарея из алюминия, подключенная к отопительной системе
Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.
