Как правильно подключить УЗО: схемы, варианты подключения, правила безопасности

Двухфазная электрическая сеть: как подключить УЗО

Для начала стоит разобраться, почему требуется установка защиты в двухфазных цепях. Такие прежде всего наблюдаются в квартирах, находящихся в старых застройках, а в таких условиях, необходима дополнительная безопасность, так как чаще в таком жилье отсутствует заземление, а утечка тока, по местам, где ее не должно быть нередко приводит к возникновению пожара.

Поговорим об одноуровневой защитной системе

Вариант ее подключения на первый взгляд слишком простой, однако, учесть нюансы важно для полной безопасности

  • Выбирается наиболее мощный аппарат;
  • Установка должна предусматривать передачу тока на автомат, а от него на все приборы, включительно лампочки и розетки;
  • Устройство этой схемы является компактным и элементарным.

Одноуровневые защитные устройства принято устанавливать и на один прибор тоже, например, для стиральной машины или водонагревателя. Чтобы осуществить подобный способ достаточно прибора с мощностью 15 ампер.

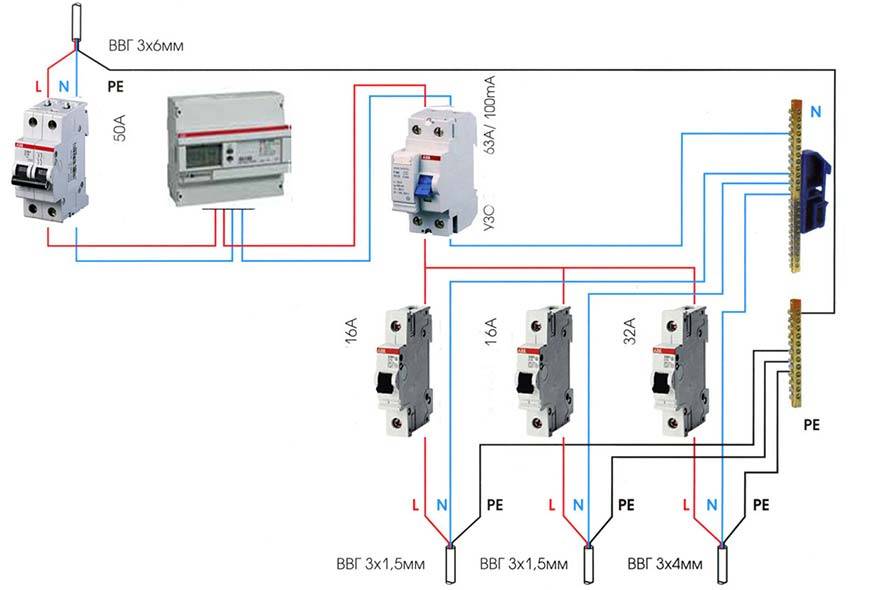

Схема подключение УЗО и автоматов к счетчику электроэенргии

Обратимся к вопросу, как и автомат, совершив при этом многоуровневую защиту.

Если происходит монтаж устройства защищенного отключения для отдельных участков, следовательно, речь пойдет об многоуровневой защите дома или квартиры. Обычно данный схемы для жилищ, где присутствует заземление. По ценовой категории, этот вариант превышает предыдущие отметки, к тому же устройства получаются габаритными. Однако, эта система выступает с таким значимым преимуществом, как присутствие автономии для каждого отдельно бытового прибора. В случае замыкания одного из приборов, вся жилая площадь не будет обесточена, а перестанет функционировать лишь тот, в котором произошла утечка тока из сети. Здесь происходит смена подключения к электрической сети, теперь от считывающего прибора выходит столько кабелей, сколько есть устройств защиты.

Сегодня стали часто использовать УЗО и диф реле схема подключения которых отличается тем, что наблюдается отсутствие автоматического устройства. Общий принцип подключения системы с дифференциальным аппаратом является аналогичным предыдущему, но предусматривается установка дополнительной токовой защиты.

Виды УЗО и технические характеристики

Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.

Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.

Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.

Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.

Назначение и область применения УЗО

Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.

К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.

Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. УЗО схема без заземления

Как подключить УЗО и автоматы?

Вообще в монтаже подобной автоматики существует 4 варианта подключения:

  • схема подключения УЗО в однофазной сети;
  • схема подключения трехфазного УЗО с занулением;
  • подключение УЗО и автомата;
  • схема без нейтрали и он же к однофазной двухпроводной сети.

Сейчас попробуем понять эти 4 подключения, разобравшись с ними пошагово.

  1. Самый распространенный и простой вариант подключения. Основная задача, посмотрев технический паспорт или схему на самом устройстве, — определить контакты входа-выхода фазы и нуля. Обычно они отмечены так: 1, 2 — входной и выходной фазы соответственно, N — ноль. Нужно помнить, что направление фазного и нулевого провода должны быть одинаковы. Между прибором и электросчетчиком необходим автомат — он избавит от перерасхода кВт/ч. Кстати, неправильная полярность подключения моментально выведет прибор из строя.
  2. Четырехполюсное УЗО к сети с тремя фазами и нейтралью. Способ подключения практически не отличается от предыдущего, с той лишь разницей, что нулевая клемма может находиться с другой стороны. Глядя на схему монтажа, производятся те же действия, соблюдая цветовую маркировку проводов.
  3. Трехфазное УЗО без выхода нулевого провода. Подобное подключение часто осуществляется при необходимости защитить от замыкания обмоток двигателя. Ввод напряжения производится по той же схеме, как и в предыдущем случае. На выходе фазные провода идут на двигатель, нулевой не выводится. Потребитель необходимо заземлить.
  4. Нерационально и нецелесообразно, но иногда другого выхода нет. Однофазная линия подключается на четырехполюсный прибор согласно схеме, из которой удалены 2 фазы. Причем фазный провод должен идти именно по ближайшим с нулем клеммам.

Попробуем разобрать самые распространенные способы правильного подключения более детально.

Двухполюсное УЗО к однофазной сети


Многоуровневая защита на двухполюсниках

УЗО в двухпроводной сети, как уже говорилось, — довольно несложный вариант, в котором принципиальных отличий нет, будет ли это подключение УЗО с заземлением, либо же подобного в помещениях не предусмотрено, и будет производиться подключение УЗО без заземления. Основная задача мастера — не только все правильно смонтировать в силовом щите, но и грамотно развести проводку в помещениях, не допуская заземления нейтрали

Если устанавливается несколько защитных устройств, то очень важно следить за тем, чтобы между нулевыми и фазными жилами, идущими от одного устройства, не было контакта с жилами другого. В противном случае будут происходить периодические отключения без всяких видимых причин

Схема подключения УЗО в квартире не предусматривает его установку перед прибором учета электроэнергии. Конечно, никакими неполадками это не грозит, и оно будет вполне исправно работать, но первая же проверка контролирующей учет электроэнергии организации плавно перетечет в приличный штраф. Дело в том, что тут возникает возможность несанкционированного подключения и кражи электроэнергии, а потому рисковать так не стоит. То же касается и подключения параллельно счетчику. УЗО идет всегда после счетчика с возможным включением между ними автомата (что желательно).

Чтобы проверить, как работает УЗО, необходимо включить автоматические отсекатели (ОЗУ) и нажать кнопку «Тест». Если все хорошо, защита должна сработать.

И еще один вариант подключения, который наиболее распространен.

Четырехполюсное УЗО на три фазы и нейтраль


Схема подключения четырехполюсника

Подключение трехфазного УЗО чаще всего используется в частных домах. Причина понятна — ведь бывает необходимо подключение различных станков, насосов и т.п. В таком случае имеет смысл установки устройства защитного отключения непосредственно после электросчетчика, а уже от него — дальнейшей разводки по двухполюсникам на линии в 220 В.

Вообще четырехполюсники обычно рассчитываются на большие перегрузки, и от поражения электрическим током подобная защита не спасет, ведь его основная задача — это защита оборудования. Именно потому однофазные линии, отходящие от него, необходимо защитить отдельно.

При монтаже важно соблюдение цветовой маркировки проводников — это поможет не скоммутировать на одного потребителя фазу от одного защитного устройства, а ноль от другого. Также необходимо следить за отсутствием заземления нейтрали

Также необходимо следить за отсутствием заземления нейтрали.

Как правильно выбрать?

Для начала, чтобы не ударить лицом в грязь перед продавцом, необходимо разобраться в терминологии. УЗО, схема подключения которого содержит фазу и ноль, называют УЗО двухполюсное. Если же через него будет проходить 3 фазы и нулевой провод — УЗО четырехполюсное (либо УЗО трехфазное).

Конечно, основное внимание необходимо обратить на технические характеристики. В этом деле можно не только изучить паспорт изделия, но и пообщаться с продавцом-консультантом, который может больше знать о качестве приобретаемого товара

Для квартиры с однофазной сетью 220 В необходимо подключение однофазного УЗО. При напряжении сети 380 В — 3-фазного

Основное внимание нужно обратить на следующие параметры:

  • Ток отсечки — минимальное его превышение наибольшего тока линии, на которую планируется монтаж изделия, должно составить 25%.
  • Номинальный ток — он должен быть выше тока отсечки. Обычно он составляет от 16 до 100 А.
  • Ток дифференциала — показывает номинал утечки, при котором изделие сработает, отключив напряжение.
  • Тип тока, на который рассчитано изделие. Это может быть АС — для переменного, А — для переменного и пульсации постоянного; В — как для переменного, так и для постоянного; S и G — присутствует выдержка отключения.

Нужно помнить, что оптимальный предел дифференциального тока подобной автоматики для того, чтобы она могла защитить человека — это 30 А

Также важно, что при утечке (по причине большого числа электроприборов или старой проводки) более трети номинального тока изделие начнет срабатывать

Если обратить внимание на фирму-производителя, то на сегодняшний день самая известная, работающая на российском рынке, — это ABB

Критерии выбора

Устройства выбирают по назначению:

  1. Для розеток и электроприборов — на 10 и 30 мА.
  2. Для осветительных сетей деревянных домов — противопожарные (100, 300 и 500 мА).

Подбирая УЗО по чувствительности, следует иметь в виду естественные утечки тока. В сети они составляют (мА):

  • Iут=0,01*L, где L — суммарная длина проводов, м;
  • в электроприемнике — Iут=0,4*L.

Если естественная утечка составляет 150 мА, то аппарат на 100 (мА) или меньше часто будет срабатывать ложно. Крупные сети разбивают на группы.

Класс устройства по роду тока утечки выбирают в соответствии с видом электроприемников. Нерационально устанавливать на всех линиях аппараты типа А, поскольку они намного дороже АС.

Устройства выбирают по чувствительности.

Наиболее надежны электромеханические УЗО. Схема усиления в электронных аналогах нуждается в питании. При обрыве нейтрали выше устройства она обесточивается, и УЗО становится неработоспособным. При этом токоведущие части остаются под напряжением, а значит, сохраняется риск удара током и возгорания.

Электронные модели рекомендуют приобретать только в крайнем случае, если в щите мало свободного места. Например, на ДИН-рейке уже установлены реле напряжения и контактор системы «умный дом».

По номинальному току аппарат должен на ступень превосходить защищающий его автоматический выключатель. Тот размыкает цепь мгновенно только при коротком замыкании, а при меньших перегрузках время срабатывания может достигать 60 минут. Весь этот период через УЗО будет протекать ток выше номинального, что приведет к поломке.

Подключаем «однофазку»

Когда проводятся работы по подключению однофазного устройства защиты, часто допускаются непозволительные ошибки, которые влияют на работоспособность системы.

Чтобы их не допустить, рекомендуется использование пошагового руководства:

  1. Автовыключатель переводится в режим, когда проводники будут обесточены;
  2. Далее монтируется защитное устройство в электрощит;
  3. К клеммам выхода подключаются проводники «нуль» и «фаза»;
  4. К клемме L присоединяется кабель автовыключателя;
  5. К клемме N подключается кабель нуля, который отсоединен от щита.

Чтобы проверить работоспособность и правильность подключения, необходимо будет активировать кнопку тестирования. Если прибор отключится после нажатия, то УЗО функционирует нормально.

Выбор УЗО по параметрам

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

  • Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
  • УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

  • АС — отслеживается переменный ток (синусоидальная форма);
  • А — переменный + пульсирующий (импульсы);
  • В — постоянный, импульсный, сглаженный переменный, переменный;
  • Селективность. S и G  — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Как работает УЗО

УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:

  1. Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
  2. Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.

Принцип действия УЗО

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.

УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.

Принцип действия и сферы применения

Основной элемент устройства, проверяющий наличие тока утечки – дифференциальный трансформатор. Он измеряет величину тока на входе и выходе электрической разводки. Если они отличаются друг от друга, происходит отключение электросети. Для этого в конструкции присутствует электромагнитное реле. Для правильного выбора на корпусе модели указывают значения номинального тока, напряжения, частоты и дифференциального тока утечки.

Когда и где применяется УЗО:

  • жилые, общественные, производственные здания;
  • однофазные или трехфазные сети 220В и 380В;
  • обязательно наличие в системах заземления TN-C-S или TN-S;
  • в сетях для обеспечения быстрого отключения в течение 0,1-0,2 сек;
  • совместно с автоматами выключения при высокой токовой нагрузке.

Устройство нельзя интегрировать в схемы, не допускающие перерыва в электроснабжении. В таких случаях применяются другие методы защиты людей от поражения электрическим током.

Отличия двух приборов

Начнем разбор именно с этого вопроса – в чем разница между УЗО и дифференциальным автоматом? Конечно, они сильно отличаются по внешнему виду. Это первое. Но основное отличие состоит в том, что устройство защитного отключения, которое контролирует ток утечек, в схему подключения устанавливается вместе с автоматическим выключателем. Последний реагирует на короткое замыкание и перегрузку в потребляющей сети. То есть, эти два прибора выполняют определенные функции, которые сильно отличаются между собой.

Дифференциальный автомат – это, по сути, тот же УЗО только с включенным в его конструкцию автоматическим выключателем. Это, так сказать, два в одном. Поэтому данной защитное устройство может отключить электрическую сеть (контур) дома, если в ней образуется и ток утечки, и перегруз, и короткое замыкание. Вот такое отличие УЗО от дифавтомата. Поэтому когда выбираем тот или другой прибор, необходимо это учитывать.

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

  • Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
  • Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
  • Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
  • После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
  • При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
  • При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.
