Расширительный бачок
Чтобы теплоноситель не издавал журчания, система отопления должна быть полностью заполнена.
Но при этом должна быть предусмотрена возможность свободного расширения рабочей среды при нагреве. Для этого и устанавливается расширительный бачок.
Котлы оснащаются бачками мембранного типа, которые не имеют сообщения с атмосферой (закрытые). Такой бачок разделен эластичной мембраной на две части, одна из которых подсоединена к системе отопления, а другая содержит воздух при некотором давлении.
Объем первой части должен составлять примерно 10% от объема всего теплоносителя в СО. Во второй части нужно поддерживать давление на 0,2 атм меньше того, которое наблюдается в СО при работающем циркуляционном насосе.
Подключение термостата
При подключении к котлу обычного термостата (как элемента автоматики), увеличивается комфортность эксплуатации и сокращается расход газа. Это происходит за счёт того, что котлом управляет датчик, установленный в самом термостате и выключающий горелку, когда в помещении достигается заданная температура воздуха.
С учётом того, что объем воздуха в помещении в несколько раз(а то и в десятки раз) превышает объём теплоносителя, скорость его охлаждения в несколько раз ниже, чем скорость падения температуры в котле.
Однако в этом режиме работы невозможно корректировать температуру теплоносителя за счёт самого термостата. Поэтому на котле чаще всего выставляется значение на расчётный максимум. Это делается для того, чтобы котёл как можно быстрее достиг заданной температуры. Однако этот метод имеет одну отрицательную сторону. Температура носителя то вырастает до максимальной, то падает практически до комнатной во время простоя. В период межсезонья это может приводить к некомфортным ощущениям. Радиатор то холодный, то горячий — это не очень удобно.

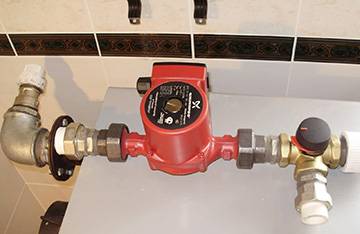

Циркуляционный насос и гидравлическая группа
Сравнительно небольшая СО в масштабах частного дома может функционировать и без циркуляционного насоса, но его применение обеспечивает целый ряд преимуществ:
- можно сократить диаметр труб;
- за время движения по контуру теплоноситель не успевает сильно остыть, поэтому котел работает в щадящем режиме;
- появляется возможность эксплуатировать систему отопления в низкотемпературном режиме.
Характеристики насоса увязаны с мощностью котла, так что покупателю остается сосредоточить свое внимание только на производителе данного компонента. Желательно, чтобы это была известная компания с достойной репутацией — Grundfos, Wilo, Vortex и т.п
Важное значение имеет то, из чего сделаны имеющиеся внутри котла трубы для теплоносителя и водопроводной воды (если котел двухконтурный). Наиболее предпочтительный вариант — медь или пластик хорошего качества.
Проверка исправности и замена автоматики
Сроки периодичности проверки систем автоматики котлов, работающих на газовом топливе, оговариваются в СНиП. Обслуживание осуществляется дважды в год при плановом осмотре, перед началом и после окончания отопительного сезона.
На необходимость в проведении ремонтных работ, указывают следующие признаки:
- Участившиеся неисправности автоматики котлов, работающих на газе. Проблемной считается ситуация, при которой, котел самостоятельно отключается раз в несколько недель.
- Самопроизвольное затухание огня.
- Отказ системы розжига.
Обслуживание и настройка автоматики газового отопительного котла, согласно действующим правилам, выполняется исключительно квалифицированным персоналом, имеющим соответствующее разрешение и лицензию. Электронный блок управления, требует установки специального программного обеспечения (прошивки).
Во время очередного сезонного осмотра, проводится диагностика микропроцессора, чего требуют правила обслуживания релейной автоматики. В большинстве контроллеров, установлена функция диагностирования проблем, отчет о которых сохраняется в памяти устройства. Информация об ошибках, учитывается при настройке модуля.
Полная замена автоматики, требуется крайне редко. В большинстве случаев, меняются отдельные узлы: термопара, клапаны, датчики и т.п.
Реле приоритета бойлера ↑
Котлы бытового назначения в большинстве своем имеют такую возможность, как подключение к электрической схеме цели, управляющей емкостным водонагревателем. Это предполагает, в числе прочего, присоединение питания насосов циркуляции и их коммутацию. Для правильного выполнения алгоритмов работы насосов отопительной системы и бойлера (который нацелен на приоритет нагрева воды), используется специальное реле приоритета бойлера. Это прибор, коммутирующий силовую цепь насосов по командам цепи управления котла. Реле представляет собой конструктивно пару-тройку групп контактов, управляемых катушкой. Реле применяется вместе с цоколем, который вмонтирован в котле. К цоколю прицепляется вся нагрузка. При установке реле цоколь обеспечивается приоритет системы ГВС. Без такого реле обе тепловые нагрузки функционируют независимо.
Функции и разновидности газовых клапанов
Газовый клапан – это одна из ступеней трубопроводной арматуры. Он регулирует, распределяет и перекрывает газовый поток.
Отверстие клапана, через которое движется газ, называется седло. Его перекрывает диск или поршень.
Газовые клапаны, в зависимости от количества рабочих положений и числа входов, могут быть различными:
- одностадийными;
- двухстадийными;
- трёхстадийными;
- модулирующими.
Одностадийные (или одноходовые) имеют всего два входа и два рабочих положения: вкл./выкл.
У двухстадийного прибора есть один вход и два выхода. Открытие происходит через промежуточное положение, и пуск осуществляется более плавно.
Трёхстадийный клапан ставят на котлы, обладающие двумя степенями мощности.
Модулируемые клапаны – для котлов с плавным изменением мощности.

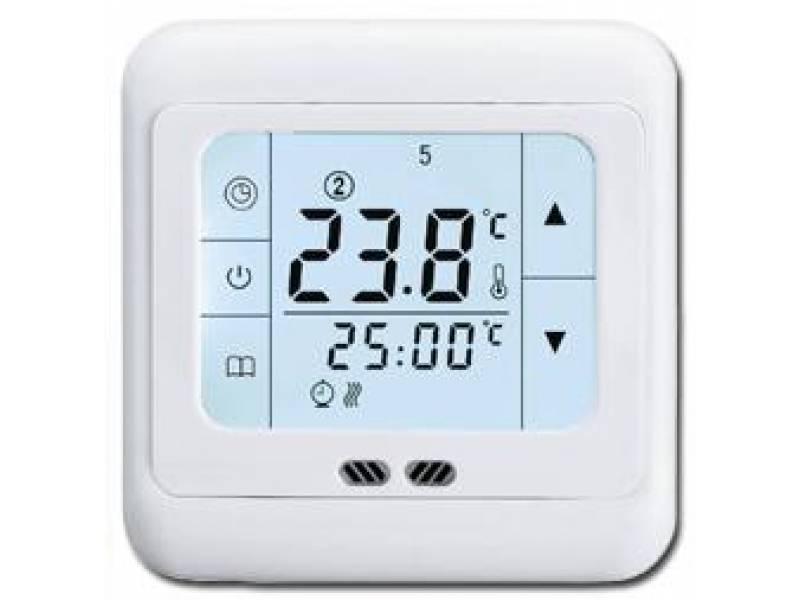

Терморегулятор для котла отопления (регулятор температуры): виды и рекомендации по выбору
Когда в доме проведена система отопления при помощи газового котла, регулировать оптимальную температуру помещения приходится вручную. Причем такой вариант обогрева очень чувствителен к погодным изменениям. Как только на улице становится холоднее, приходится увеличивать температуру теплоносителя. Даже дорогие модели, имеющие высокий уровень автоматизации, требуют этих действий. Чтобы избавить потребителей от такой работы, производители выпустили терморегулятор для котла отопления (регулятор температуры).

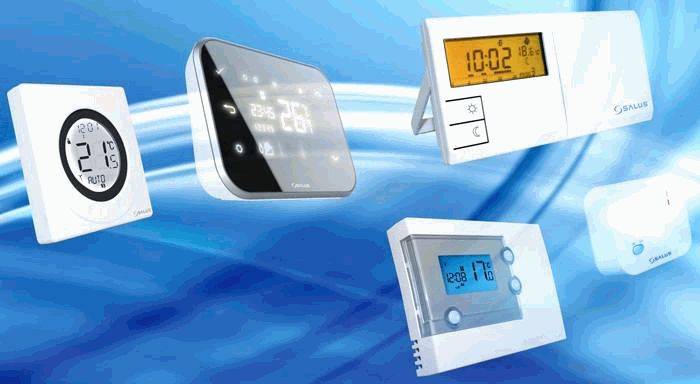

Варианты «умных» устройств
Терморегулятор для котла отопления (регулятор температуры): как он работает
Установленная система отопления от газового котла производит нагрев помещения до выставленной температуры вне зависимости от уровня жары или холода внутри. При этом человек хорошо ощущает на себе суточные перепады погоды, если не меняет режим вручную.
Вариант установки термостата
Чтобы устранить эту проблему в небольшом доме без второго этажа, хватает смонтировать один терморегулятор в проходной комнате.
Обратите внимание! Необходимо правильно подключать и монтировать устройство, чтобы оно корректно работало и подавало сигнал на котел. В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором
По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия
В конструкцию простого прибора входит элемент с высокой чувствительностью (исполнительный механизм) и группы контактной с регулятором. По внешнему облику – это закрытый сильфон, внутри которого обычно размещена газовая смесь, иногда жидкость. Данный наполнитель реагирует на перемену температуры и передвигает шток для замыкания контактов при повышении температуры, а при понижении происходят обратные действия.
Схематичная работа датчика
Терморегулятор выполняет задачу включение и отключения системы отопления при достижении заданной температуры автономно, без участия человека. Простая схема включает в себя два контакта, провода которых проведены к котлу и подключены к клапану.
Вариант подключения оборудования
Когда прибор включен, последний элемент находится в открытом состоянии. Когда происходит замыкание, прекращается подача топлива к горелке и пламя останавливается. В обратном процессе возгорание происходит от запальника.
Газовый настенный двухконтурный котел с закрытой камерой сгорания. В чем его особенности, преимущества и недостатки, как правильно его выбрать и установить – читайте в данном обзоре.
Разновидности домашних датчиков температуры для котла отопления
Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:
Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

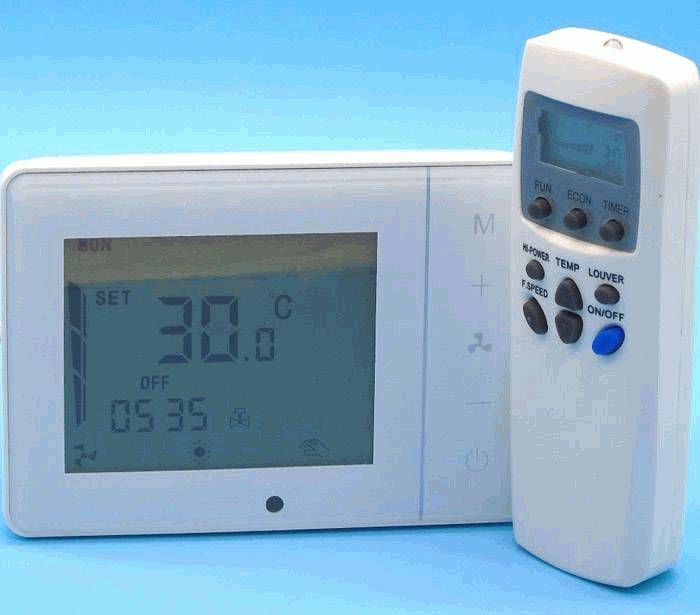

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.
Дистанционная разновидность датчика
Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.
Механический (проводной) терморегулятор
В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.
Небольшая механическая модель
В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:
- частое проветривание;
- яркие солнечные лучи, которые поступают через окна;
- резкая смена погоды.
Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.
Вариант установки недалеко от газового оборудования
Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.
Вот пример двух популярных моделей механического термостата:
Конструкция автоматики
Всю внутреннюю оснащенность автоматики для газовых котлов, которая применяется при монтировании отопительной системы, можно разделить на категории, их всего две:
- первая категория – это те приборы, которые обеспечивают безопасную и верную работу всего оборудования котла;
- вторая категория – это те устройства, которые могут значительно повысить комфорт при пользовании котлом.
Автоматика безопасности газовых котлов состоит из следующих элементов:
- тот модуль, который обеспечивает контроль над пламенем. Он состоит из термопары и газового клапана, работающего, как электромагнитный, и перекрывающего подачу топлива;
- также там есть то устройство, которое защищает от перегрева систему и поддерживает необходимый температурный режим, такую задачу берет на себя термостат. Он самостоятельно, по необходимости, включает либо отключает котел, в те моменты, когда температура приближается к заданным пиковым отметкам;
- тот датчик, который контролирует тягу. Этот прибор работает на основании колебаний, зависящих от того, как изменяется положение пластины биметаллической. Она, в свою очередь, соединяется с клапаном газовым, прекращающим подачу газа на горелку;
- также есть клапан предохранительный, который может отвечать за сброс излишек теплоносителя (например, воздуха или воды) в контуре. Некоторые производители сразу же предусматривают элемент, помогающий сбрасывать излишки.
Устройства, которые входят в систему безопасности, поделены на следующие типы:
- механические;
- и работающие от источника питания.
Автоматика обеспечивает пользователю более комфортный функционал, который является дополнительным:
- автоматический поджиг горелки;
- модуляция интенсивности пламени;
- самодиагностические функции.
Но таким функционалом не ограничивается внутренняя конструкция моделей.
В некоторых конструктивных особенностях моделей есть такие дополнения, как отправка данных и обработка их электронной системой на оснащённом контроллерами и микропроцессорами оборудовании. Дальше происходит следующая ситуация: на основании полученных данных сам контроллер начинает регулировку команд, которые приводят в действие приводы системы автомата.

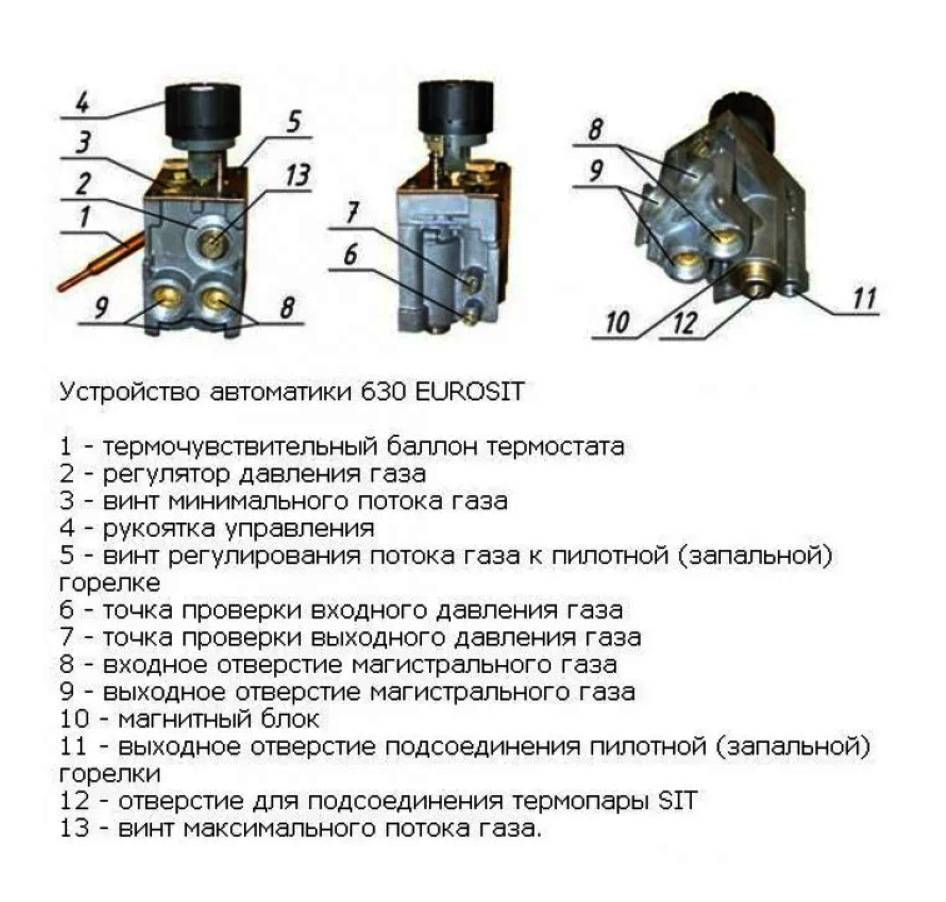

Механическая автоматика газового котла тоже требует детального рассмотрения.
- Газовый клапан полностью перекрыт, и установка отопительная находится в нерабочем состоянии.
- Для того чтобы запустить газовый котел механический, выжимается шайба, обеспечивающая пуск топлива и открывающая клапан.
- Клапан под воздействием шайбы открылся, и газ потек на запальник.
- Осуществляется поджиг.
- После этого начинается постепенный разогрев термопары.
- На электрический запорный магнит подается такое напряжение, которое обеспечивает его открытое положение, для того чтобы доступ топлива не перекрывался.
- Механический поворот шайбы регулирует нужную мощность устройства газового обогрева, и топливо в нужном объеме и с необходимым давлением подходит на саму горелку. Происходит возгорание топлива, и котельная установка начинает существовать в рабочем режиме.
- И после этого этот процесс контролирует термостат.
Какая автоматика лучше – механическая или электронная
Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными. В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.
Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления
Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.
Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.
Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.
Механическая автоматика
Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.
Горелка газового котла
Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:
- термоэлемент;
- группа рычагов;
- пружинный патрубок;
- сердечник.
Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.
Электронные автоматические системы контроля
Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.
Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.
В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.
На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.
Разновидности автоматики
Важно!!! Перед тем, как приобрести комплекс автоматики для котла отопления необходимо выяснить возможность по подключению устройств между собой. Такая информация имеется в инструкции по эксплуатации
Вся продукция, производящаяся на сегодняшний день в категории Контролирующие автоматические системы для котлов, подразделяется на 2 группы:
- энергонезависимые;
- энергозависимые.
Энергонезависимому агрегату для функционирования электроэнергия не требуется, тогда как второму виду для работы необходимо электричество в 12В напряжения, а также гибкая подводка для отопления помещения. Рассмотрим оба вида автоматики более подробно.
Энергонезависимая автоматика
К энергонезависимым видам автоматики отопления относятся механические агрегаты по регулированию и контролю горения газа в котлах отопления. Когда нужно сделать выбор из 2-х групп автоматики, многие стремятся купить автоматику для газового котла именно в механическом варианте.
Почему выбирают механический контроль:
В чем состоит суть настройки в ручном режиме? Прибор оснащен таким удобным компонентом, как плата управления газового котла, а также шкалой температур от минимума до максимума. При установке стрелки регулятора на конкретный уровень, он задается отопителю. После зажигания котла, начинает функционировать терморегулятор, устанавливающий заданный параметр температуры, закрывая или открывая кран для подачи топлива.
Вмонтированная термопара в теплообменник для касается теплоносителя, и имеет в составе особый стержень, изготовляемый из реагирующего на различные изменения температуры материала. Главным образом он изготавливается из инвара, который является сплавом железа и никеля. При воздействии температуры стержень удлиняется или укорачивается. Он соединяется с клапаном, который под действием стержня и осуществляет регулирование подачи на горелку газа.
Сегодня производители к механическому блоку автоматики добавляют еще 2 датчика:
датчик пламени.
Оба датчика моментально отключают поступление газа в котел, в случае резкого снижения давления в трубе или в случае падения тяги в дымоходе. Такая погодозависимая автоматика систем отопления для загородной дачи или дома. Датчики имеют устройство, которое основано на изгибе тонкой пластины, которая изготовлена из сплава 2-х металлов. К примеру, если температура высока, происходит выгибание пластины и удержание клапана в открытом состоянии. Если пламя уменьшилось, происходит выпрямление пластины и клапан перекрывается. Такая же процедура осуществляется и с датчиком тяги в дымоходе.
Энергозависимая автоматика
Примером может служить энергозависимая автоматика для газовых котлов отопления Арбат. Она представляет собой электронное устройство, основная задача которого заключается в регулировании процесса подачи газа за счет открытия и закрытия крана.
Устройство является сложным механизмом, а производители добавляют ему еще ряд дополнительный функций:
В настоящее время производители движутся дальше, поскольку требования к комфортному использованию котлов повышаются, автоматика наделяется еще и следующими функциями:
Выходит, что данный тип является автоматикой безопасности котлов отопления. Еще большой популярностью сегодня пользуются электрические водонагреватели для отопления, применяемые в небольших квартирах и загородных домах. Отдельного внимания заслуживает система диагностики. Она обеспечивает возможность предотвратить возникновение различных серьезных неисправностей. Конечно, это позволяет значительно экономить на ремонте оборудования.
Сегодня на рынке можно встретить различные приборы отопления электрические энергозависимые.
Это могут быть как обычные блоки, которые не имеют программного управления, так и программируемые. Вторые удобны тем, что есть возможность задавать необходимый режим температуры на значительный отрезок времени, вплоть до недели. К примеру, посмотрев прогноз погоды, есть возможность установить требуемую температуру на каждый следующий день, что обеспечит сохранность в квартире комфортного температурного режима. Также можно программировать температуру, как в ночное, так и дневное время.
Устройства автоматической регулировки работы газовых котлов
Новейшие модели котлов оборудуются целой массой элементов для обеспечения работы отопительной системы в автоматическом режиме. Данные составляющие направлены, в первую очередь, на поддержание стабильной работы оборудования без участия пользователя.
Автоматика для котлов обеспечивает:
- безопасное функционирование отопительной системы;
- автоматическое включение-выключение оборудования;
- удобное управление функциями отопительного агрегата.
Арматура
Газовая арматура представляет собой функциональное приспособление для обеспечения работы бытовых систем отопления, которое отвечает на команды схемы управления котлом.
Активизация регуляторов газовой арматуры задействует процессы остановки-пуска оборудования котла, а также корректирует мощность системы.
Клапаны
Клапаны – элементы котлов со встроенными горелками. Основная задача этого вида автоматики на газовый котел заключается в открытии и остановке подачи газа на горелки.
Управление данными элементами отопительной системы может осуществляться механическими способом либо электронными приборами в зависимости от типа котла.
Реле максимального давления
Релейная автоматика направлена на защиту системы от возможного перегрева или выхода из строя при неконтролируемом росте давления на горелках. Отсутствие реле ведет к увеличению уровня факела и постепенному прогоранию внутренней камеры котла.
Такая автоматика для газовых котлов отопления основана на последовательном подключении к электрической цепи реле минимального давления. Срабатывание одной из систем релейной автоматики приводит к автоматическому отключению котла.
Реле минимального давления
В целях обеспечения безопасности при эксплуатации газовых отопительных систем широко применяется автоматика в виде реле минимального давления. Элемент автоматики выключает котел при падении давления в системе до уровня ниже того, который заранее устанавливается специалистами. Значение границ показателей давления можно изменять в настройках котла.
Конструкция такой автоматики безопасности для газовых котлов представляет собой мембрану, которая воздействует на целую группу контактов. При падении давления в системе мембрана перемещается специальной пружиной, после чего происходит переключение электроконтактов. Результатом становится разрыв электрической цепи, которая и управляет работой котла.
Как только показатели давления в системе восстанавливаются к прежнему значению, устройство возвращается в исходную позицию. Происходит переключение контактов в обратную сторону, и котел вновь возвращает способность к запуску.
Термостат
Термостат представляет собой сравнительно несложное электромеханическое приспособление.
Главное предназначение данного элемента автоматики газовой отопительной системы заключается в поддержке заданных параметров температуры теплоносителя.
Контролер
Автоматика на газовые котлы предполагает наличие электронных приспособлений для реализации довольно сложных алгоритмов управления в виде специальных контролеров. Согласно функциональности и возможностям существуют различные виды контролеров. Однако все они обязательно содержат датчики давления и температуры.
Если говорить о классификации контролеров, то здесь различают устройства по алгоритму и объектам управления, коммуникативным возможностям, средствам интеграции с отопительной системой.
Заключение
Выбрать бесперебойник для газового котла отопления просто – номенклатура моделей ИБП, доступных в продаже, впечатляет разнообразием решений. Нужно лишь знать характеристики оборудования и ориентироваться в схемах компоновки источников бесперебойного питания.
