Байпас в системе отопления: зачем он нужен + как его установить

Монтаж

байпас в однотрубной системе

байпас на линии сетевого насоса

Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.

При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:

1. Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
2. Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
3. В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.

Потому что с клапаном контур начнет функционировать так:

1. Работающий насос ускоряет течение воды в контуре.
2. Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
3. По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
4. Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.

Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.

Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.

Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.

Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.

В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

байпас с насосом

Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:

• ввариваемые магистраль патрубки с резьбой;
• монтируемые с двух сторон шаровые краны;
• уголки;
• устанавливаемый перед насосом фильтр предварительной очистки;
• пара американок, для демонтажа насоса на техобслуживание и ремонт.
• Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.

Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.

Он выполняет следующие функции:

1. Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
2. Позволяет регулировать температуру воды в радиаторах.

В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.

Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.

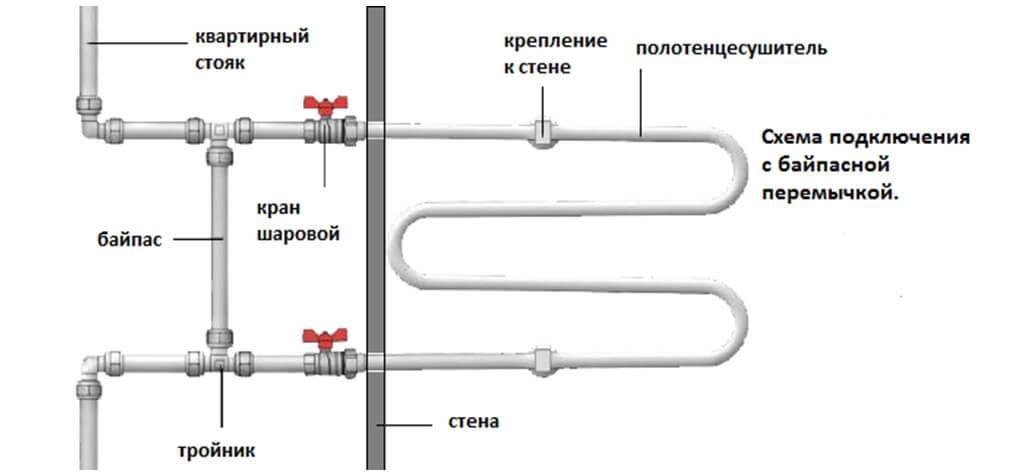

Устройство байпаса:

Правила монтажа:

1. Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
2. Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
3. В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.

Цена и рекомендации

Если проанализировать цены на байпас и комплектующие, то можно подытожить, что они не такие уж и большие и полностью зависят от региона вашего проживания. Так, в Москве можно приобрести за 5000 рублей, а в Екатеринбурге всего за 3000 рублей. Эти суммы просто мизерные в сравнении с теми, которые вы сэкономите на отоплении при использовании этой трубы и кранов.

Как же выбрать подходящий байпас?

Просто следуйте нашим советам, и вы однозначно не прогадаете:

1. Покупайте только сертифицированный товар.
2. Потребуйте предъявить продавцу гигиенический сертификат.
3. При визуальном осмотре, выбранный вами байпас должен быть гладким, без каких-либо вмятин, сколов и следов коррозии.
4. Если на товаре есть резьбовые соединения, то проверьте, легко ли они закручиваются и откручиваться.
5. Сварочные швы должны быть цельными, без пор.
6. Купив товар, всегда сохраняйте чек и гарантийный талон, пока не истечет указанный в нем срок.

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

• Запорная арматура (шаровые краны).
• Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном , между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

Обратный клапан в отоплении можно установить на байпасе вместо крана . Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Для работы отопления с естественной циркуляцией кран должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны открыты, кран закрыт и включен насос.

Байпас радиатора

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

• Простые нерегулируемые;
• Перемычки с ручным регулированием;
• Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Смешанные системы отопления

1 – котел; 2 – радиаторы; 3 – водяной теплый пол; 4 – коллектор; 5 – трехходовой клапан; 6 – байпасИсточник remontu.com.ua

Чтобы разобраться, для чего нужен байпас в системе отопления при совмещении радиаторов (2) с водяным тёплым полом (3), нужно понять, как это работает. Итак, из одного котла (1) теплоноситель поступает по двум направлениям, но для крыла №2 всегда потребуется более высокая температура, нежели для крыла №3. Так будет всегда, вне зависимости от типа котла и его мощности.

Чтобы в трубу подачи (A) по направлению №2 поступала более горячая вода, чем на коллектор (4), туда врезается автоматический трехходовой клапан (5). На схеме указаны температурные режимы 70°C и 50°C, поэтому от них мы и будем отталкиваться (выбор режима можно менять по вашим предпочтениям).

На схеме показано положение открытого клапанаИсточник vteple.xyz

Теперь посмотрите на схему работы трёхходового клапана, расположенную выше (там же и схема байпаса) и будем отталкиваться от указанного выше температурного режима. Вы задаёте на котле температуру 70°C, а на терморегуляторе клапана 50°C, но понизить нагрев этот прибор не может. Теплоноситель от котла поступает именно с таким показателем, проходя через клапан, систему тёплого пола и возвращаясь по обратке, но при этом жидкость также попадает в перемычку, контактируя с электронным датчиком термоголовки.

Детали, находящиеся внутри клапанаИсточник ssanteh.ru

Как только жидкость в системе тёплого пола нагреется выше 50°C, датчик сработает и перекроет клапан, сбрасывая горячую воду в обратку, минуя крыло №3. То есть, схема установки байпаса останется такой же, но стрелка возле него будет указывать в противоположном направлении. Когда температура теплоносителя в крыле №3 опустится ниже 50°C, датчик термоголовки подаст сигнал, трёхходовой клапан переключится, и байпас будет работать в прежнем направлении (на сброс воды). Цикл повторяется постоянно.

Детали, находящиеся внутри кранаИсточник tvin270584.livejournal.com

Поэтому автоматических байпасов не существует, так как это просто обходная труба и не более того. Кроме того, трёхходовой клапан можно заменить трёхходовым краном, только перенаправлять поток придётся вручную. Чтобы как-то упростить себе жизнь и избавиться от круглосуточного контроля этого механизма, его попросту устанавливают в полуоткрытом положении. Так байпас на обвязке котла будет задействован постоянно: часть горячей воды пойдет по контуру тёплого пола, а часть сбросится в обратку, тем самым понизив температуру в крыле №3 по сравнению с крылом №2.

Какие функции выполняет

Назначение байпасного клапана (что это такое) в системе отопления – перехват части или всего потока теплоносителя, проходящего через отопительные приборы или участки трубопровода.

Его основные функции:

• Регулирование потока жидкости (про заправку системы отопления антифризом написано тут) через радиаторы отопления, и, следовательно, эффективности теплоотдачи и температуры в помещении;
• Обеспечение отключения и демонтажа батарей для ремонтных работ в наполненной системе;
• Ускорение наполнения трубопроводов после длительного простоя и слива теплоносителя после окончания отопительного сезона.

Кроме того, байпас обязательно устанавливают совместно с циркуляционным насосом, что обеспечивает работу при пропадании питания насоса и экономию потребления электроэнергии.

Виды байпаса в системе отопления.

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Блиц-советы

1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

Конструкция байпаса

Слово «байпас» переводится с английского языка как «обход». То есть, этот узел он создает некий обходной, резервный путь для протекания воды, электроэнергии, газовой среды. Например, в электрических стабилизаторах байпас позволяет временно исключить прохождение электрической энергии через стабилизирующий узел – энергия из городской сети протекает к потребителям по «запасному» пути. Примерно то же самое реализуется в отопительных системах.

Конструкционно байпас представляет собой обходную трубу, врезаемую параллельно котлу, радиаторной батарее или циркуляционному насосу. Например, в случае с радиаторами эта труба соединяет между собой подающую и обратную трубы. В результате теплоноситель протекает не только через отопительный прибор, но и через перемычку. Для чего это нужно – будет рассказано чуть позже, на конкретных примерах.

Фактически система байпас – это не более чем одна металлическая или пластиковая труба, обеспечивающая протекание теплоносителя по альтернативному (запасному, обходному, резервному) пути.

Байпасная линия нередко включает в себя вентили, иногда в количестве нескольких штук. Например, при подключении циркуляционного насоса ставится по одному вентилю перед насосом и после него, еще один вентиль устанавливается непосредственно на байпасе. Такая схема позволяет реализовать переключение между естественной и принудительной циркуляцией. Также монтаж вентилей обеспечивает возможность быстрого и безопасного извлечения насоса для его ремонта или обслуживания.

Виды перемычек

Существует три типа байпаса, их можно различить по механизмам, отвечающих за запорную функцию, выглядит список так:

1. Для управления применяется механическое воздействие.
2. Нерегулируемые, статичные модели.
3. Элементы, снабженные автоматикой.

Каждый из представленных видов имеет свои особенности, касающиеся конструкции, способы применения также несколько отличаются. Чтобы подробно разобраться во всех мелких моментах и понять, какой нужен байпас, стоит рассмотреть каждый вариант исполнения по отдельности.

С ручным регулированием

Для регулировки в этой ситуации применяется шаровой кран, подобный тип обхода обрел широкую популярность потому, что в момент открытия проходимость трубы полностью соответствует общепринятым требованиям, а при необходимости путь можно без проблем отсечь.

Отсутствие гидравлического сопротивления благотворно сказывается на функционале магистрали, а с помощью дополнительного элемента получится регулировать напор жидкости.

Специалисты советуют обратить внимание на один нюанс, кран на байпасе со временем может прикипеть, чтобы избежать таких негативных последствий, необходимо периодически его проворачивать, не допуская простоя конструкции. Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса

Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса.

Автоматический

Из известных видов можно выделить:

1. Клапанный.
2. Инжекционный.

Подобные агрегаты получится заметить в магистрали гравитационного вида, поскольку для хорошей работы отопления не потребуется установка оборудования, отвечающего за принудительное передвижение теплоносителя. Клапанный тип приспособления служит для предотвращения беспрепятственного движения жидкости в обратную сторону.

Инжекционный байпас

Из недостатков стоит выделить повышенную чувствительность главного элемента к чистоте воды, внести неполадки в процесс циркуляционного насоса с байпасом могут такие неприятные загрязнения как:

1. Накипь.
2. Ржавчина.
3. Металлическая стружка.
4. Окалины.

Инжекционная модель функционирует по принципу гидроэлеватора, в момент запуска насосного оборудования некоторая часть диффузора патрубка входа заполняется жидкостью, где она ускоряется. В момент разряжения за счет сужения трубы теплоноситель с обхода затягивается и направляется уже с другой скоростью благодаря передаче кинетической энергии.

При выключенном насосе магистраль может плодотворно работать в естественном режиме, вода спокойно проходит через обвод, подобные конструкции намного реже засоряются, это обусловлено отсутствием точно подогнанных деталей.

Нерегулируемый

На такой составляющей системы отопления нет дополнительного оборудования, оно выглядит как обычная обходная труба. Режим становится неуправляемым, жидкость проходит через просвет в магистрали постоянно, подобные элементы были предусмотрены для подключения радиаторов.

В схеме с вертикальной установкой байпаса в системе отопления нужно учесть некоторые нюансы, диаметр сечения обхода должен быть немного меньше трубы контура. Горизонтальный тип врезки потребует соблюдения других требований, ведь горячая вода будет стремиться вверх, перемычку нужно создать с таким же диаметром как магистраль, а патрубок, подходящий к батарее меньшего сечения.

Байпасный клапан: что это такое?

В отопительной системе часто используется bypass режим. Что это за режим помогут понять схемы, представленные выше. Установка клапана позволяет устранять проблемы, которые возникают при появлении воздуха в отопительных приборах.

Так работает узел с перепускным клапаном

На схемах изображено байпасный узел с воздухоотводчиком

Обводная конструкция с клапаном способствует:

• увеличению эффективности сети и минимизации затрат на обогрев помещения;
• обеспечению плавного распределения теплоносителя.

Оборудование с обратным клапаном применяется для работы циркуляционных насосов. При запуске клапан открывается, пропуская через себя часть жидкости. После выключения насоса клапан закрывается и препятствует перетеканию жидкости в обратном направлении. Если нет электричества, то с помощью клапана перекрывается подача теплоносителя на насос, а открывается на главной магистрали.

Обратный клапан устанавливается на основном трубопроводе

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом. В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%. Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Регулировка теплоносителя

Функциональное предназначение байпаса – возвращение в стояк избыточного количества теплоносителя из радиаторов отопления, в случае использования автоматического или ручного терморегулятора. В этом случае движение нагретой жидкости по отопительной системе происходит параллельно запорно-регулирующей арматуре. Если данного элемента не будет, вы не сможете произвести ремонт радиатора во время функционирования контура обогрева. Байпас позволяет ускорить процесс наполнения или опустошения отопительной системы.

Без электричества

Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции.

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
