Общие сведения
Изготовление биокамина — это довольно трудное мероприятие, которое требует значительных затрат времени и денежных средств. Кроме этого, нужно владеть навыками подобной работы или хотя бы иметь общее представление о ней.
Устройство биокамина
Перед тем как сделать биокамин своими руками, необходимо подробно изучить, как он устроен. Независимо от вида, он состоит из одних и тех же элементов.К ним относятся следующие:
- Отопительный блок. В качестве этого элемента может выступать топливный бак с задвижкой или обыкновенная горелка. Как правило, блок изготавливается из нержавеющей стали или металла. Материал выбирается довольно толстый, что помогает защитить устройство от воздействий больших температур и повысить продолжительность его работы. Объём топливного бака может варьироваться от 60 мл до 5 литров.
- Корпус. Его форма и размеры напрямую зависят от дизайна интерьера. Среди множества моделей выделяются открытые и закрытые корпуса. В обоих случаях можно выбрать оригинальную конструкцию, которая идеально впишется в помещение и поможет создать в нём уют и тепло.
- Декоративные элементы. Эти небольшие детали изготавливаются из огнеупорных материалов и предназначаются для украшения изделия. Чаще всего, ими могут быть различные камни для горелок, кованые решётки, керамические поленья и прочие атрибуты каминов.
Разновидности изделий
Перед тем как изготовить биокамин для квартиры своими руками нужно определиться с местом его расположения в комнате. От этого фактора будет зависеть вид выбираемого изделия. Существует три основных варианта:

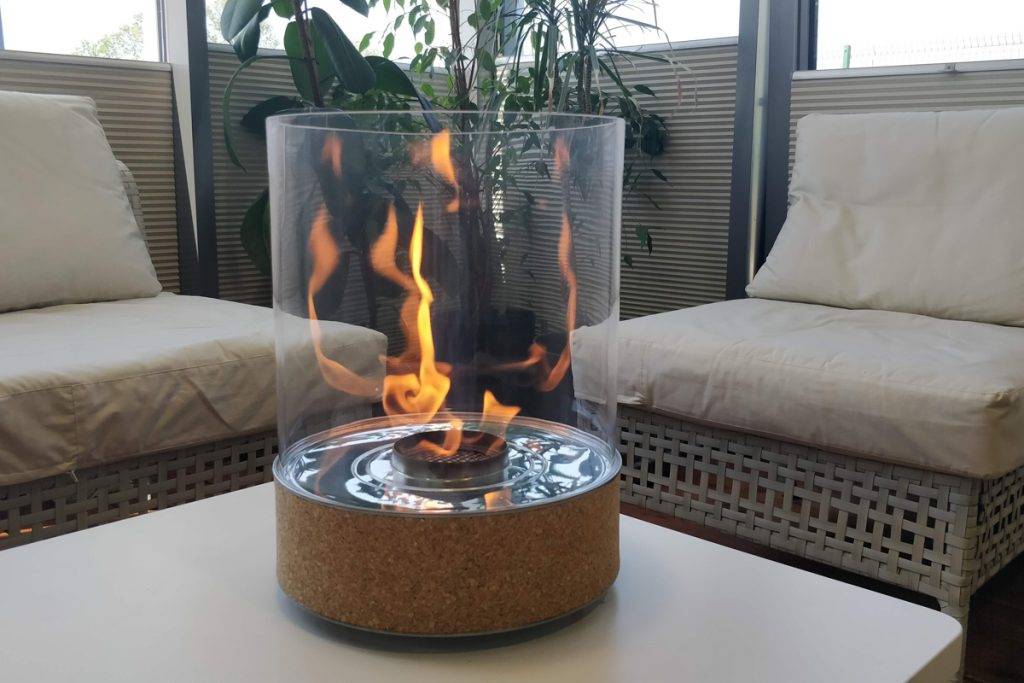

Настольные. Это небольшие конструкции, которые могут делаться различных форм и оформляться миниатюрными элементами. Пламя в них находится за специальным защитным экраном, что исключает возможность случайного получения ожога и образования очага возгорания. Настольные изделия выполняют только декоративную функцию и абсолютно не обогревают комнату.

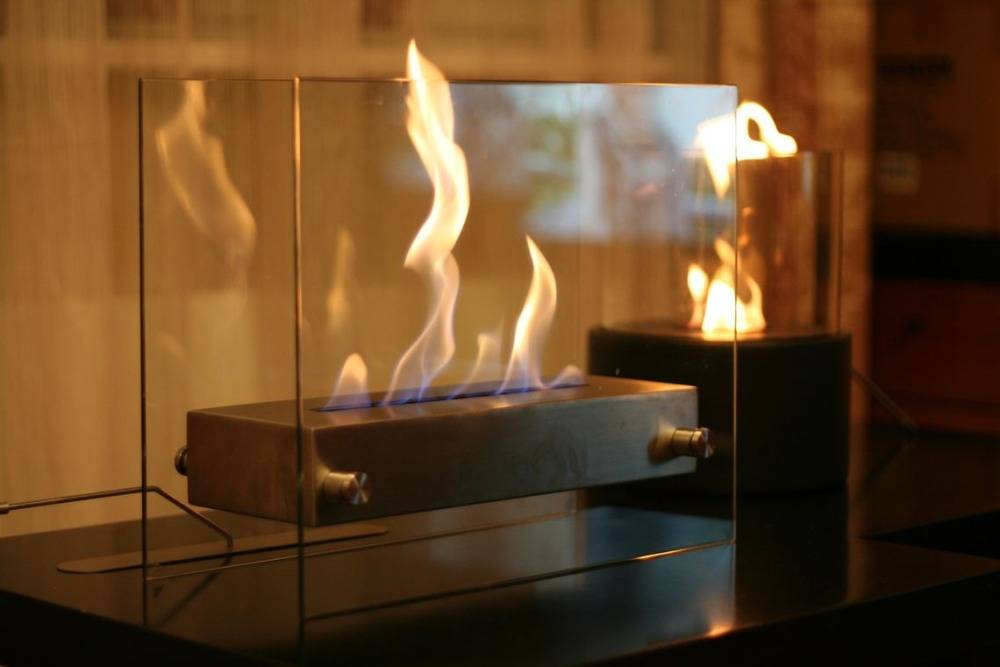

Декоративные настольные биокамины безопасны в использовании
Настенные. Эти биокамины мастерятся из стекла либо металла. Их длина может достигать 1 метра, что сделает устройство довольно тяжёлым. Из-за этого нужно предусматривать специальные крепежи для поддержания увесистой конструкции.
Настенные биокамины подойдут для любого богатого и статусного помещения
Напольные. Это самый красивый и часто используемый вид биокамина. Свою популярность он получил благодаря схожести с настоящими деревянными изделиями. Напольные устройства могут монтироваться в стену или нишу либо располагаться в углу комнаты.
Напольный – самый распространенный вид биокамина
Преимущества и недостатки
Сделанный своими руками экокамин, как и любое другое устройство, имеет свои положительные и отрицательные стороны. Первых значительно больше, поэтому можно смело выбирать вид и начинать его монтаж. При этом не стоит забывать о недостатках, так как они могут сильно повлиять на комфорт в помещении и создать его владельцам дополнительные неудобства.
К преимуществам биокаминов можно отнести такие:
Простота конструкции. Изделие не требует дорогостоящего дополнительного оборудования, прокладывания дымохода и вентиляции. Кроме этого, установка выполняется без согласования с различными инстанциями и соседями.
Лёгкость конструкции. Как правило, даже самые габаритные модели редко весят более 100 кг. Эта особенность позволяет упростить процесс транспортировки и монтажа.
Безопасность
При соблюдении простейших мер предосторожности риск получения какой-либо травмы или возникновения пожара сводится к минимуму.
Экологичность. Во время работы декоративное устройство не выделяет вредных для организма человека веществ и не загрязняет атмосферу
Кроме этого, в процессе эксплуатации не образуется дым или сажа.
Простота обслуживания. Управлять биокамином сможет даже ребёнок. Для этого не нужно знать особенностей конструкции, а достаточно просто изучить предоставленную инструкцию.
Дополнительное увлажнение воздуха. Эта полезная функция основывается на выделении углекислого газа и водяного пара.
К отрицательным характеристикам относят:
- Малое количество выделяемого тепла. Даже самые мощные и габаритные изделия не способны обогреть помещение, в котором они установлены.
- Необходимость частого проветривания комнаты и обустройство хорошей вентиляции.
- Высокая стоимость устройства.
Основные преимущества биокаминов
Экологичность
Работая на биоэтаноле, экологически чистом биотопливе, камин с приставкой «био» не производит вредных веществ, поскольку в процессе горения выделяется только углекислый газ и вода. Дыма и копоти нет, собственно, по этой причине, такой камин не требуют монтажа дымохода.
Мобильность
Установить биокамин можно и на этапе ремонта, и после его завершения. Отдельные модели могут быть переносными, например, настольные или напольные биокамины.
Пожарная безопасность
Биокамин имеет высокую степень пожарной безопасности. Специальная конструкция топливных блоков препятствует возникновению хлопков или взрывов, не допускает перегрева и пролива горящего топлива.
Обогрев помещения
Тепловая мощность биокамина, в зависимости от размера, может приравниваться к работе двух стандартных электрических обогревателей – в среднем от 2 до 6 КВатт, при КПД = 95%.
Простота в эксплуатации и установки
Существуют определенные правила эксплуатации биокамина, обозначенные в прилагающейся инструкции. Но в целом, ничего сложно в них нет
Важно, что наши биокамин можно потушить в любое время
Для биокаминов не требуется монтаж дымохода, вытяжки и подобных инженерных коммуникаций. Подключение к электросети для каминов со спиртовыми горелками с ручным розжигом не нужно, но если у вас автоматическая модель, то надо предусмотреть рядом вывод на розетку.
Легкость в уходе
Камин на биоэтаноле не требует особенного ухода, нет необходимости в покупке специальных моющих средств – достаточно протирать внешние поверхности биокамина мягкой тряпочкой. Если камин имеет стеклянные детали, то для их очистки можно применять специальную жидкость.
№1. Как работает биокамин?
Биокамин – это относительно новое изобретение. Автором его считается итальянец Джузеппе Лучифора, который спроектировал первый биокамин в 1977 году. Думал ли он тогда, что его изобретение станет таким популярным! Сегодня биокамины активно используют в дизайне интерьера городских квартир и загородных домов. Часто их устанавливают на свежем воздухе, на дачном участке, например. Что же послужило столь широкому распространению устройства? Чтобы ответить на этот вопрос, необходимо разобраться с принципом работы биокамина и его основными составляющими частями.
Биокамин устроен совершенно не так, как обычный дровяной камин. Для получения пламени используется специальное топливо (биоэтанол), которое заливается в бак и поджигается. Топливо горит, не выделяя угарный газ и прочие вредные продукты. Это если коротко. Чтобы углубиться в процесс работы биокамина, необходимо изучить его строение:
- горелка выполняется из негорючих материалов (сталь, керамика, камень) и декорируется песком, настоящим камнем, либо же имитацией дров и угля. Все элементы, которые прикрывают горелку, должны быть негорючими;
- топливный бак, куда заливается биоэтанол, имеет объем от 0,7 л до 3 л, в редких случаях больше. Чем больше бак и чем больше топлива в него можно залить, тем дольше будет процесс беспрерывного горения. В среднем, 1 л топлива хватает на 2-3 часа работы камина. Добавлять новую порцию топлива можно лишь после того, как прибор остыл. Разжигается огонь путем поднесения специальной длинной зажигалки. Можно использовать каминные спички, а вот свернутые отрезки бумаги применять опасно. В автоматических биокаминах процесс розжига происходит проще – по нажатию на кнопку;
- топливо для биокамина получают из растительных культур, богатых сахаром. Про горение оно распадается на углекислый газ и водяной пар. Никакой сажи, копоти и дыма, поэтому дымоход обустраивать ненужно, а вот хорошая вентиляция не помешает. Специалисты сравнивают биокамин с обычной свечой по уровню и характеру выбросов. В некоторых биокаминах сжигаются пары биоэтанола;
- портал обычно выполняют из закаленного стекла. Этот материал стойко выдерживает нагрев и обеспечивает вам беспрепятственное любование огнем с разных сторон. Мощность и высота пламени может регулироваться благодаря специальной заслонке, но языки огня никогда не будут выше стеклянного барьера;
- рама – это скелет биокамина. На него крепятся все функциональные части изделия, а также декор. Рама обеспечивает стойкость расположения на полу, крепление к стене (для настенных моделей). Декор может быть разным, он довершает внешний вид камина и делает его яркой деталью интерьера;
- могут быть и некоторые дополнительные составляющие, которые значительно расширяют функциональность биокамина. Например, система датчиков, следящих за работой, звуковое оформление, кнопки, которыми включаются автоматические камины. Некоторые приборы могут управляться пультом ДУ или даже при помощи смартфона.
Интенсивность пламени регулируются крышками-заслонками. Когда вы ее перемещаете, сокращается или увеличивается приток кислорода к горелке, от чего и зависит, насколько большими и мощными будут языки пламени. Перекрыв доступ к кислороду, можно и вовсе погасить камин.
Биокамин покупают и устанавливают, прежде всего, для красоты и ощущения уюта домашнего очага. Впрочем, польза от него лишь этим не ограничивается. Так как в камине присутствует настоящий огонь, от него исходит тепло. Биокамин можно сравнить с обогревателем мощностью до 3 кВт, он может легко нагреть воздух в относительно небольшой комнате (около 30 м2), но в качестве замены обогревателю его не рассматривают, да и закаленное стекло не способно долго удерживать накопленную теплоту.
Если в традиционном камине теплопотери за счет вытяжной системы доходят до 60%, то в биокамине на потери приходится всего 10% — остальные 90% идут на обогрев помещения.
Что же касается вентиляции. Дымоход для биокамина не понадобится, но качественная вентиляция должна быть обустроена. Впрочем, это требование касается и квартир, где нет биокамина. Если чувствуете, что домашняя вентиляция не справляется, придется иногда открывать окна и проветривать.
По форме биокамины могут быть очень разными, так что эта деталь отлично впишется в любой стиль интерьера, от классического до хай-тека.
Пошаговая инструкция по изготовлению
Современная промышленность предлагает потребителям готовые биокамины, а также различные аксессуары и детали для их изготовления. Имея набор деталей, можно сделать биокамин по оригинальному эскизу. Предлагаем несколько вариантов простых конструкций.
Настольный
Для изготовления настольного камина необходимы следующие детали:
- Металлическая коробка – основа для топливного бака;
- Банка или кружка из нержавейки;
- Металлическая сетка;
- Жаропрочное стекло;
- Шнурок-фитиль;
- Герметик;
- Декоративные камни.
Галька не только украшает камин, но и позволяет сохранять больше тепла

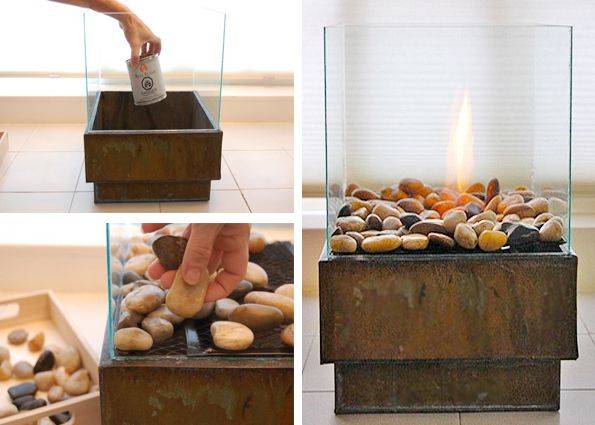

Монтаж состоит из следующих этапов:
- Изготовление защитного экрана. Ориентируясь на размеры металлического ящика-корпуса, вырезают 4 куска стекла. Затем из этих элементов изготавливают корпус, скрепляя стеклянные заготовки герметиком.
- Склеенный экран крепят на ящик-основу.
- В центр ящика устанавливают подготовленную кружку-топливный бак и накрывают её сеткой, вырезанной по размеру корпуса. Для прочности по углам сетку рекомендуется прихватить сваркой.
- В центр сетки крепят шнур-фитиль, опускают нижний конец в топливный бак-кружку.
- На сетку укладывают декоративные камни.
Напольный
Внешне напольный биокамин может в точности повторять настоящий, выложенный из кирпича, но можно придать прибору совершенно оригинальную, неповторимую форму. Основу выполняют из металлопрофиля, облицованного гипсокартоном, деревом, пластиком или металлом. В первую очередь определяются с размерами и готовят чертёж.
Напольный камин не займёт много места и отлично впишется в интерьер
Монтаж состоит из следующих этапов:
- Разметка стены и монтаж каркаса. Из металлопрофиля изготавливают прямоугольный короб и крепят его к стене. Вертикальные стойки корпуса скрепляют перемычками. Основание камина также изготавливают из металлопрофиля.
- Обшивка каркаса. Смонтированный каркас обшивают подготовленными листами гипсокартона (или другим материалом).
- Внутренние стенки ниши под горелку обшивают жаропрочным материалом. На заднюю стенку монтируют слой каменной ваты.
- Швы заклеивают сеткой (серпянкой), заделывают гипсовой шпаклёвкой. Затем всю поверхность зачищают наждачкой и покрывают грунтовкой.
- Облицовка. Гипсокартон обклеивают облицовочным материалом: декоративным камнем, пластиком, плиткой и т.п.
- Установка бака и горелки. Из металлического листа толщиной более 3 мм делают прямоугольный ящик, соответствующий габаритами основанию корпуса. На него монтируют горелку – металлический картридж. Верхняя панель горелки – металлическая пластина с прорезями. Ящик устанавливают в основание подготовленного каркаса. Для безопасности под корпус с горелкой подкладывают металлический лист.
- Монтаж защитного стекла. Переднюю стенку камина закрывают жаропрочным стеклом, вырезанным по размерам ниши.
- Декорирование топливного бака. Вокруг горелки укладывают декоративные камни или керамические дрова.
- Горелки с топливом накрывают металлической сеткой, сверху укладывают камни или декоративные дрова.
Настенный
Конструкция настенного камина в целом совпадает с напольным вариантом. Основу настенной модели составляет металлический корпус вытянутой прямоугольной формы. Камин представляет собой металлическую раму, обшитую гипсокартоном. Внутрь рамы устанавливают корпус с топливным баком.

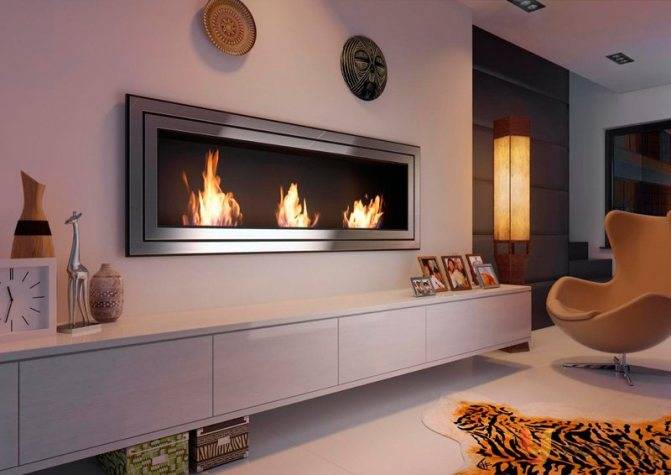

Настенный биокамин представляет собой плоскую вытянутую раму
Заднюю стенку закрывают листом нержавеющей стали. Между листом и стеной прокладывают слой каменной ваты (2-3 см). Выступающие края ваты закрывают металлическими уголками. Переднюю стену камина закрывают экраном-стеклом.
Как сделать биокамин своими руками?
Вот тут-то мы и подошли к самой интересной части, практической и в какой-то степени творческой. Если постараться, то такой агрегат можно изготовить самостоятельно. Небольшой биокамин для квартиры, дачи не потребует от вас каких-то особенных знаний, а результат непременно порадует. Главное – заранее продумать его дизайн, соблюсти требуемые расстояния между стенками, верхней частью и источником огня, выбрать соответствующие материалы и проработать все этапы.
Как сделать биокамин:
Для начала запаситесь необходимыми материалами и инструментами: стеклом (размер, приблизительный бумажному листу формата А4), стеклорезом, силиконовым герметиком (для склеивания стекла). Также вам понадобится кусок металлической сетки (подойдёт мелкоячеистая строительная сетка или даже стальная решётка из духового шкафа), железная коробка (она будет выполнять роль топливного отсека, поэтому лучше выбрать стальной короб)
Ещё вам потребуются жароустойчивые камни, это может быть даже галька, шнурок (будущий фитиль для биокамина), биотопливо.
Важно произвести правильные расчеты, например, расстояние от источника огня (горелки) до стекла должно быть не менее 17-ти см (чтобы стекло не лопнуло от перегрева). Количество горелок определяется размерами помещения, в котором будет установлен эко-камин
Если комната небольшая (15 или 17 м²), то на такую площадь будет достаточно одной горелки.
Топливный отсек – это квадратный металлический короб, имейте в виду, чем больше его размеры – тем дальше будет расположен источник огня от стекла. Этот короб можно окрасить краской подходящего оттенка, но лишь снаружи! Внутри он должен быть «чистым», чтобы краска не загорелась и не начала выделять ядовитые вещества.
Берём 4 стеклянных фрагмента (их размеры должны соответствовать габаритам металлического короба) и склеиваем силиконовым герметиком. У нас должно получиться что-то наподобие аквариума, только без дна. На время высыхания герметика все стороны «аквариума» можно подпереть устойчивыми предметами и оставить в таком состоянии до полного застывания связующей массы (это примерно 24 часа).
Спустя указанное время излишки герметика можно аккуратно удалить при помощи строительного ножа с тонким лезвием.
Берём железную банку (можно использовать ёмкость из-под какого-нибудь консервированного продукта), наполняем её биотопливом и устанавливаем в металлический короб. Важно, чтобы у неё были толстые стенки! Но самый лучший вариант – это ёмкость из нержавеющей стали.
Далее, согласно размерам топливного короба, вырезаем металлическую сетку и устанавливаем её сверху на него. Для надёжности сетку можно закрепить, но имейте в виду, что вы её будете периодически поднимать, чтобы заполнять железную баночку биотопливом.
Сверху на решётку укладываем гальку или камни, которые вы выбрали – они не только являются декором, но и помогают равномерно распределять тепло.
Берём шнурок и формируем из него фитиль для биокамина, один конец опускаем в баночку с биотопливом.
Пропитанный горючей смесью фитиль можно поджигать при помощи тоненькой деревянной палочки или длинной каминной спички, или лучинки.
Это самая простая модель создания биокамина своими руками, более сложные аналоги изготавливаются при помощи направляющих профилей, гипсокартона, кафеля и прочих материалов. Принцип создания «горелки», кожуха и топливного отсека аналогичен. Чтобы восполнить запасы топлива, нужно будет убрать камни и поднять металлическую решётку, однако можно воспользоваться большим шприцем и направить струю горючей жидкости между ячейками решётки, прямо в железную баночку.
Хочу уделить особое внимание «сердцу» всей конструкции – горелке. Горелка для биокамина – это, иными словами, ёмкость для топлива
Заводские горелки уже изготовлены по всем требуемым стандартам, самый надёжный материал – это нержавеющая сталь, такая горелка прослужит очень долго без деформации, окисления и коррозий. Хорошая горелка должна быть толстостенной, чтобы при нагревании она не деформировалась. Также обращайте внимание на целостность горелки – на ней не должно быть никаких трещин или любых других повреждений! Под воздействием высоких температур любая трещина увеличивается в размерах. Чтобы не произошло пролива горючего и последующего возгорания, отнеситесь к этому нюансу особенно придирчиво.
Кстати, если вы самостоятельно делаете биокамин, можно сделать ещё один вариант горелки. Для этого в стальную ёмкость нужно не слишком плотно набить белую стекловату, накрыть её сверху решёткой (или сеткой), вырезанной по размеру ёмкости. Далее просто заливаете спирт и поджигаете горелку.
Типы биокаминов
Прежде, чем заняться изготовлением биокамина, необходимо определиться с его типом (местоположением в помещении).

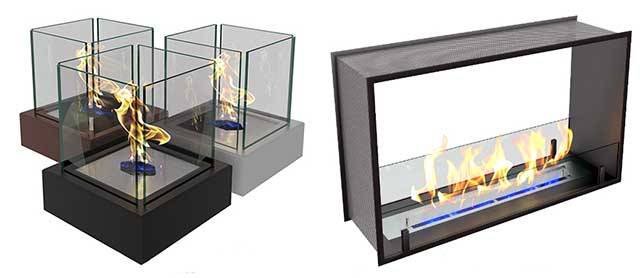

- Настольные – миниатюрная имитация каминов. Пламя сгорает за защитным стеклянным экраном. Формы и дизайн очень разнообразны.
- Настенные биокамины производят из металла, передняя часть также защищена стеклом. Размер обычно не превышает метра.
- Напольные биокамины могут имитировать классические дровяные или быть нестандартной формы. Располагают такие биокамины в нишах на полу, в углах помещения (в том числе встраивая в угол).
Количество горелок (топливных блоков) в биокаминах может быть самое разное: от одной до пяти или десяти штук в зависимости от размера. А с учетом того, что вы собрались все делать своими руками — вы сами можете определять необходимое количество горелок и мощность каждого отдельного блока!
Тип топлива, которое можно использовать в биокамине:
- биоэтанол
- гелеобразное.
Второе менее удачное, так как остаются продукты сгорания.
Объем топливного блока может быть самый разный, рекомендуется каждый отдельный блок делать не менее 60 мл и не более 5 л.
Управление камином может быть:
- ручное (интенсивность пламени управляется вручную, задвижкой);
- автоматизированное (дистанционно при помощи пульта управления).
Принципиальное устройство биокамина
Биокамины не отличаются сложностью конструкции
Строение биокамина незамысловато — основными его элементами является емкость для топлива и окружающее ее декоративное оформление.
Топливная емкость является основным элементом биокамина. Помимо, собственно, бачка, она имеет и горелку, которую изготавливают из металлических сплавов или искусственного камня. Горелка может иметь разные формы и размеры, поэтому из них выбирают ту, которая идеально подходит для выбранного обрамления.
Горелка камина может иметь самые разные формы
Горелка должна иметь крышку, которую открывают только при зажжении огня, а чтобы затушить его, достаточно просто ее закрыть.
Заводской бачок с горелкой, оснащенной крышкой
В емкость заливают необходимое количество биотоплива, которое, сгорая, «оживляет» всю конструкцию.
Заправка биокамина топливом
Топливный бак с горелкой обычно устанавливают на площадку или помещают в прозрачную емкость, материал которой способен выдерживать повышенные температуры горения огня.
В качестве корпуса иногда используется огнестойкий стеклянный стакан
Окружают его декоративными украшениями, которыми могут служить камни различной величины или атрибуты, имитирующие поленья или угли от дров — их изготавливают из негорючего материала.
Эти атрибуты, которые подсвечиваются зажженным огнем горелки, создают особую атмосферу и настроение. Оформление всегда подбирается под общий стиль интерьера, так как биокамин должен органично вписываться в него.
Биокамин должен органично вписываться в интерьер помещения
Топливом для подобных каминов является биоэтанол, который продается в пластиковой таре в специализированных магазинах. Для небольшого по размерам биокамина такой бутылки хватит надолго, но если зажигать огонь каждый вечер, то нужно обязательно иметь его про запас.

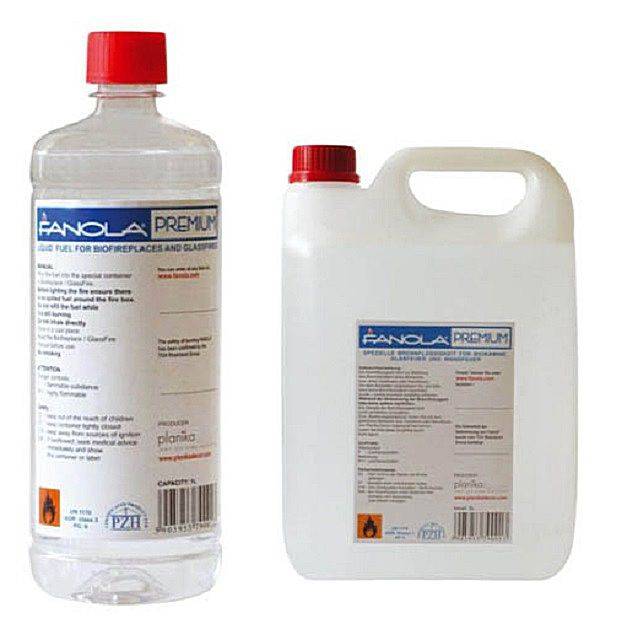

Емкости с биотопливом для каминов
По химическому составу биотопливо безопасно, так как производят его на основе натурального сырья. Оно не дает копоти и дыма, на стеклянной поверхности не собирается гари, отходов при горении топливо не оставляет, а коэффициент выделяемого тепла даже выше, чем при сгорании древесины.
Несмотря на подобные теплотехнические качества топлива, биокамином не нагреешь комнаты, да и декоративная емкость вокруг него не нагревается до температур плавления, поэтому не стоит бояться за то, что она будет испорчена. Благодаря качеству не нагревать воздуха в помещении, биокамин можно использовать в летние вечера, когда нужно просто создать особое романтическое настроение. Приятно посидеть у такого огня и в дождливый пасмурный день — он сделает комнату уютной и комфортной.
При работе подобного камина горит не само топливо, а выделяемые им пары. Конструкция топливной емкости такова, что его отделение, в которое заливается топливо, изолировано от той части, где происходит горение (горелки). В каминах, продаваемых в магазинах, установлен специальный датчик, который держит под контролем обстановку вокруг пламени, а при возникновении какой-то нештатной ситуации он дает команду на закрытие заслонки для прекращения подачи топлива. Кроме этого, высота пламени в биокамине может регулироваться. Оснащенные электроникой варианты биокаминов могут управляться дистанционно, например, смартфоном или планшетом.
Как сделать биокамин своими руками — пошаговая инструкция
Напольный биокамин по своему внешнему виду может быть неотличим от настоящего, выложенного из кирпича и имеющего дымоход. Конструкционное решение корпуса может быть разным:
- с колоннами;
- с выступами;
- иметь форму чаши или тумбы на ножках.
Основу биокамина проще и дешевле соорудить из гипсокартона и металлопрофиля. Из этих материалов можно сделать геометрически правильный, полукруглый или волнообразный корпус. Вместо ГКЛ можно использовать дерево, прочный пластик или металл.
Проектирование и чертежи
На этапе проектирования биокамина определяются с его размерами и местом установки. Напольные конструкции — стационарные, потому нужно выбрать такое место, чтобы камин гармонично вписывался в интерьер после смены дизайна помещения или приобретения новой мебели. Для малогабаритных квартир подойдут напольные конструкции средних размеров, указанных на чертеже.
Чертёж поможет быстро изготовить все необходимые детали камина
Изготовление корпуса
Для монтажа корпуса биокамина потребуются:
- гипсокартон толщиной 9 мм;
- металлопрофиль ПП 60/27;
- саморезы;
- шуруповёрт;
- серпянка;
- грунтовка;
- шпатлевка;
- шпатель с узким металлическим лезвием;
- рулетка;
- линейка;
- пузырьковый уровень длиной не менее 80 см;
- карандаш или маркер.
Для декорирования корпуса подойдут:
- искусственный камень;
- керамическая плитка;
- пластиковые панели «под кирпич» или «под камень».
Этапы монтажа корпуса
Разметка стены и пола. Ориентируясь на ранее составленный чертёж, на стене отметьте угловые точки задней стенки камина и соедините их прямыми линиями. На полу отметьте местоположение передней стенки корпуса.
На полу и стене сделать разметки, прикрепить металлические профили
Монтаж каркаса. Из металлопрофиля соорудите каркас конструкции. Учитывайте, что планки не должны вплотную соприкасаться друг с другом. Между ними должен оставаться зазор шириной 2–3 мм. Это предотвратит перекос конструкции во время её нагрева и охлаждения.
Из металлического профиля смонтировать корпус камина
Обшивка каркаса. С помощью электролобзика или канцелярского ножа нарежьте полотна ГКЛ нужных размеров. Прикрепите их к каркасу из металлопрофиля. Шляпки саморезов «утопите» в ГКЛ на 1–2 мм.
Нарезать листы гипсокартона
Подготовка гипсокартона к отделке. Места стыков полотен ГКЛ оклейте стеклотканной сетчатой лентой — серпянкой. Нанесите шпатлёвку в местах установки саморезов и покройте тонким слоем серпянку. После высыхания шпатлевки, приступайте к её шлифованию. Для этого используйте специальную затирочную тёрку с шлифовальной сеткой.
Готовый корпус обшить гипсокартоном
Облицовка корпуса. Оклейте корпус биокамина ранее выбранными облицовочными материалами.
Для отделки корпуса камина используйте только специальные облицовочные материалы
Установка топливного блока и горелки
Металлическую ёмкость для топливного блока можно сделать своими руками из нержавеющей стали толщиной 2 мм. Необходимо изготовить прямоугольную конструкцию с дном и невысокими бортиками. Размеры блока должны соответствовать габаритам корпуса.
Горелка представляет собой металлический картридж, который устанавливается в ёмкость. Вместе они образуют топливный блок. Важный элемент горелки — перфорированная заслонка, с помощью которой тушат пламя и регулируют его интенсивность.
При самостоятельном изготовлении учитывают следующее:
- горелка должна свободно входить в металлическую ёмкость;
- верхняя панель горелки может представлять собой металлическую пластину с прорезями;
- внутреннюю полость горелки можно заполнить минераловатным утеплителем или медицинской ватой.
Принцип работы топливного блока:
- в металлическую ёмкость наливают экотопливо;
- наполнитель горелки впитывает жидкость;
- поджигают топливо с помощью зажигалки.
Декорирование камина
На передней стенке биокамина устанавливают защитный экран из обычного оконного стекла с шлифованными кромками. Топливный блок украшают керамическими дровами или камнями.
Биокамин «аквариум»
Этот вариант тоже прост в исполнении.
Необходимые материалы
– стекло для стенок (огнеупорное или обычное с толщиной не менее 3 мм).
– силикон
– вазон квадратной формы из металла или деревянный, обработанный антиприеновым (огнезащитным) составом
– металлическая сетка, размером на 2 см больше, чем размер вазона
– декоративное оформление (например, гладкие камни)
– топливный бачок, представляющий из себя две емкости, меньшая из которых вставляется в большую, а затем обе емкости вставляются в вазон. Высоте емкостей должна быть на 3…4 см ниже вазона. Если Вы используете деревянный вазон, заизолируйте бачок изовером.
– фитиль или хлопчатобумажный шнурок.
Последовательность работ:
1. Подготовить вазон.
2. Приготовленные по размеру вазона стекла склеивают между собой силиконом, смазывая вертикальные края и подставляя подпорки. Схватывается силикон быстро, излишки можно удалить после полного высыхания.
3. В центр вазона устанавливается топливный бачок (две емкости, вставленные одна в другую). Если вазон деревянный, то наружную емкость обверните изовером. Наружный бачок можно приклеить к вазе силиконм .
4. Сверху на вазон закрепить металлическую сетку. Ее можно углубить в вазон или уложить по верхнему периметру.
5. Сверху установить склеенный стеклянный «аквариум» без дна и зафиксировать силиконом.
6. Уложить на сетку декоративное оформление (камни или дрова из керамики), пропустив между ними фитиль. В данном случае камни (керамические дрова) играют не только декоративную роль, но и служат для равномерного распределения тепла по решетке.
Таким образом, если работа будет выполнена аккуратно, то камин, сделаны своими руками никто не сможет отличить от приобретенного в магазине.
На видео продемонстрирован один из вариантов биокамина
https://youtube.com/watch?v=nx4zgWLj79k
Требования к помещению при установке камина и правила эксплуатации
Хотя биокамины к вытяжке не подключаются, что удобно для городских квартир, вентилировать комнату, где они устанавливаются, необходимо. Для помещений, площадь которых превышает 20-25 кв.м, достаточно естественного воздухообмена через открытые окна. В маленьких комнатах нужна рукотворная вентиляция для регулярной циркуляции воздушных потоков, так как углекислый газ будет накапливаться в опасных концентрациях. Его избыток негативно воздействует на организм человека и может повлечь за собой проблемы со здоровьем. Приятным и нужным дополнением станет декорирование помещения комнатными растениями в горшках, которые будут его «перегонять» в кислород.
Делаем настольный биокамин своими руками
Миниатюрный камин собирается вручную из недорогих материалов в течение нескольких часов. Наиболее простая форма – с квадратным или прямоугольным основанием.
Материалы для работы:
- стекло;
- стеклорез;
- герметик силиконовый для склейки стекол;
- сетка из нержавеющей стали;
- стальная коробка под основание камина;
- фитиль (шнур);
- биоэтанол (горючее);
- металлический стакан – емкость под горючее;
- жаростойкие камни и негорючие композиционные материалы.
Пошаговая инструкция:
1.Производим расчет.
От горелки до боковых стекол расстояние должно быть более 15 см. Такое же расстояние принимают и в том случае, если горелок две и более. Количество горелок не более, чем 1 шт. на каждые 16 м2 помещения.
2.Согласно размерам ящика и расчетам вырезаем 4 прямоугольных стекла.При помощи силиконового герметика соединяем стекла между собой. Закрепляем результат подпорками и оставляем на сутки до полного высыхания.
3.Наливаем в металлический стакан горючее и устанавливаем на дно металлической коробки (если горелок более одной, то стаканы устанавливают с расстоянием 15 см друг от друга).
4. Из металлической сетки (ножницами по металлу) вырезаем 1-2 прямоугольника, соответствующих размеру ящика. Укладываем их. Для надежности можно прихватить углы сваркой.
5. Из металлической сетки (ножницами по металлу) вырезаем 1-2 прямоугольника, соответствующих размеру ящика. Укладываем их. Для надежности можно прихватить углы сваркой.
6.Скручиваем фитиль, помещаем его в стакан. Наливаем биоэтанол.
7.Декорируем сетку жаропрочными камнями, керамическими поленьями и другими негорючими материалами. Присутствующие камни дополнительно будут распределять тепло от горелки по всей площади будущего биокамина.
8.Устанавливаем просохшие стекла на коробку, предварительно счистив со швов проступивший силикон.
Окрашивать и оклеивать ящик снаружи и, тем более, изнутри нельзя, так как краска может не только выделять при нагревании ядовитые пары, но и загореться.
Можно упростить задачу и использовать только два стекла, установленных параллельно друг другу. Их не придется склеивать герметиком между собой, но необходимо будет старательно закрепить их в металлическом ящике строго вертикально.
Для работы понадобятся:
- стеклянная колба без дна (диаметр не менее 30 см);
- глиняное кашпо или металлическая круглая банка с толстыми стенками (размер должен соответствовать размеру колбы);
- жаропрочные галька или песок;
- металлическая сетка;
- ножницы по металлу;
- металлический стакан под горелку, фитиль, топливо.
Порядок сборки камина:
- устанавливаем стеклянную колбу в кашпо;
- в центр помещаем собранную горелку (стакан с топливом и фитилем);
- вокруг горелки засыпаем мелкие камешки или песок;
- накрываем горелку двумя слоями металлической сетки, обрезанной по диаметру кашпо (применяя ножницы по металлу);
- на сетку укладываем слой жаропрочных декоративных камней или других элементов.
Разбираем принцип работы
Своим существованием биокамин обязан давно изобретенным устройствам – обычной спиртовой горелке и масляной лампе. Принцип действия следующий: в емкость с жидким топливом погружен элемент из мелкопористого материала – фитиль. Горючее, подчиняющееся физическому закону капиллярного подъема жидкости, пропитывает его до самого верха и испаряется через открытый проем. Если эти пары поджечь, то получаем ровное устойчивое пламя, как изображено на фото.
Сердцем биокамина, изготавливаемого из современных материалов, является топливный блок круглой либо продолговатой формы. Он включает в себя такие основные элементы (показаны ниже на схеме):
- емкость из нержавеющей стали с заправочной горловиной, оснащенная сверху открытым проемом – горелкой;
- заслонка или крышка, перекрывающая доступ воздуха и предназначенная для тушения камина;
- несгораемый керамический наполнитель со множеством мелких пор;
- система бортиков, не позволяющая горючему выплескиваться наружу;
- небольшие переносные конструкции оборудованы защитой от воспламенения при опрокидывании.
В более дешевых вариантах вместо керамики может применяться негорючее волокно
Угловой вариант настенного биокамина
По способу оформления экокамины делятся на такие разновидности:
- Настольные. Отличаются небольшими размерами и мобильностью, но требуют аккуратности в процессе пользования. Изделие нельзя ставить и разжигать под горючими предметами интерьера (например, полками).
- Напольные модели оснащаются как точечной, так и продолговатой горелкой. Их можно переносить, но ставить – только на пол.
- Настенные варианты отличаются прямоугольной формой и могут комплектоваться несколькими горелками.
- Встраиваемые. Предназначены для установки в нишу или внутрь готового каминного портала.
Настольные модели (слева) и встраиваемые (справа)
Как функционирует топка биокамина заводского изготовления, смотрите на видео:
https://youtube.com/watch?v=yvjLXKJ8guk
