Летний водопровод на даче

Необходимые инструменты и материалы

Для установки надежной системы летнего водоснабжения нужно использовать следующие инструменты и материалы:

Приборы, предназначенные для автоматизации полива, как правило, это датчики влажности почвы или таймер.
Штуцер для подсоединения крана и шланги. С одной стороны он оснащен «ершом», который вставляется в трубу, а с другой пружинным захватом.
Поливочные и дождевальные головки.
Распылители и поливочные пистолеты, которые оснащены муфтами. Они при смене насадок поливочного оборудования перекрывают подачу воды автоматически.
Специальное оборудование, предназначенное для организации капельного полива.

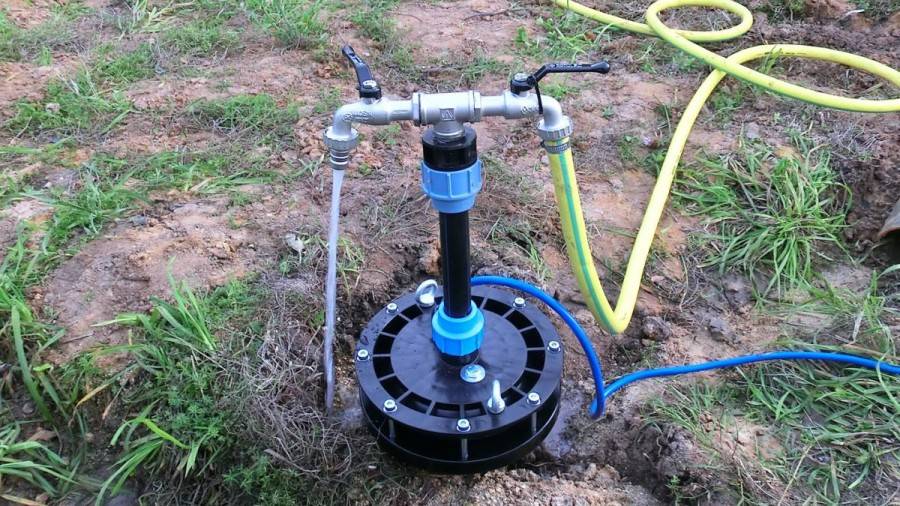

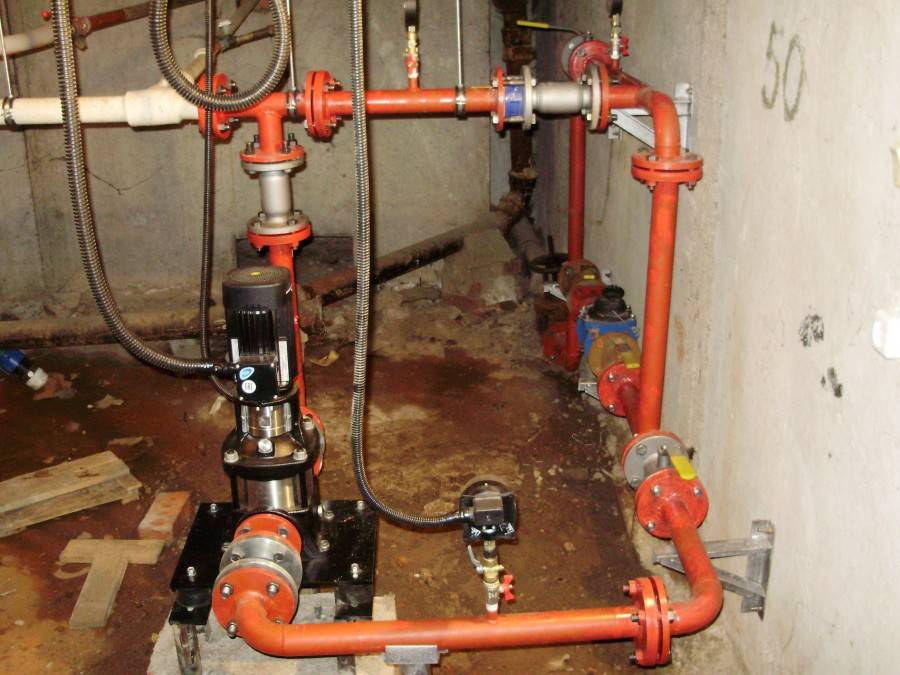

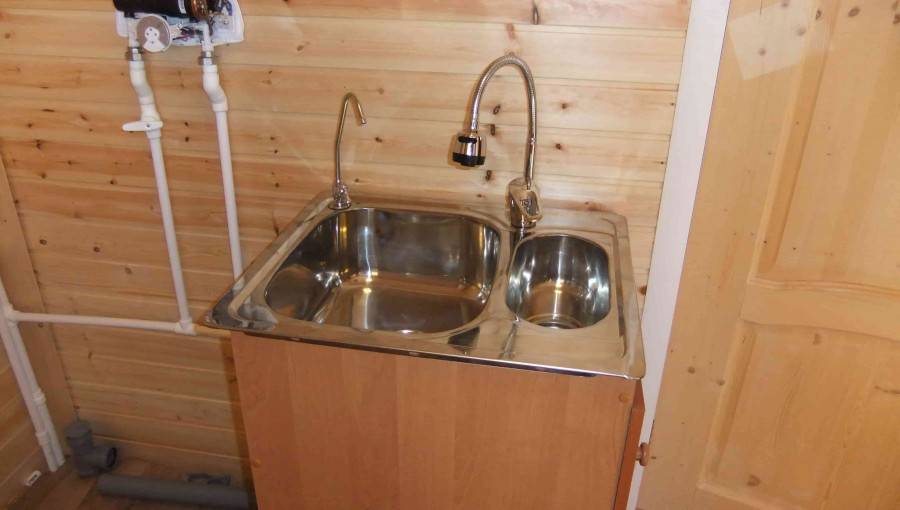

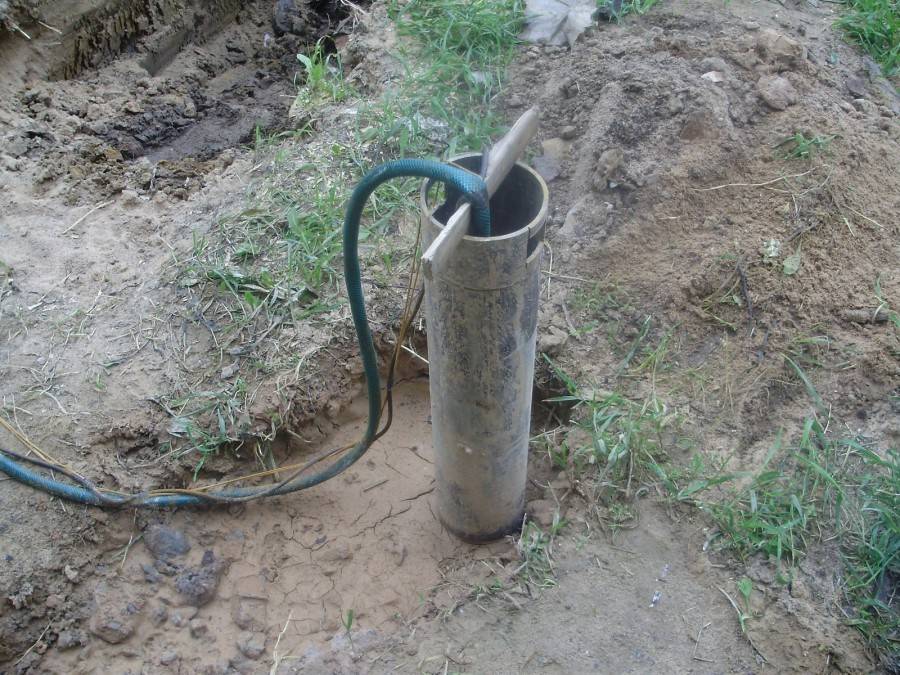

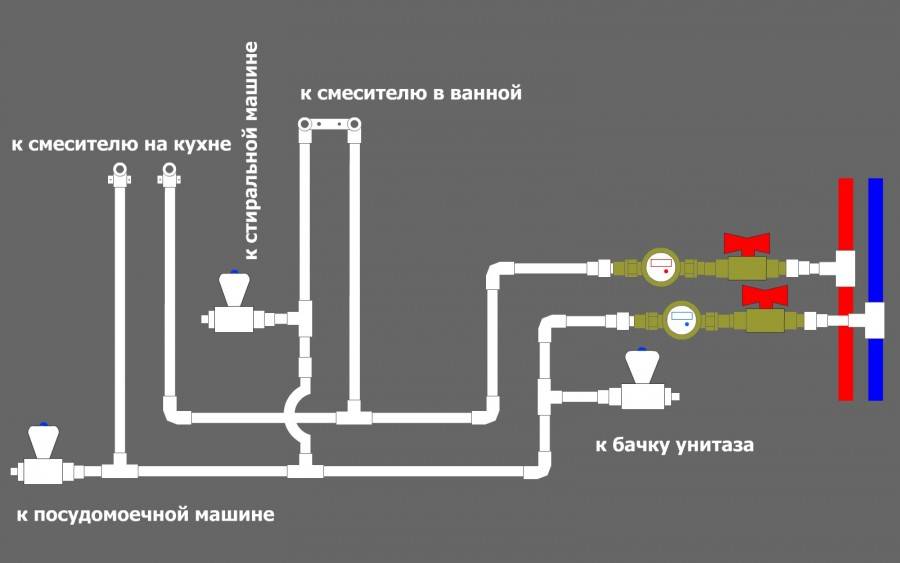

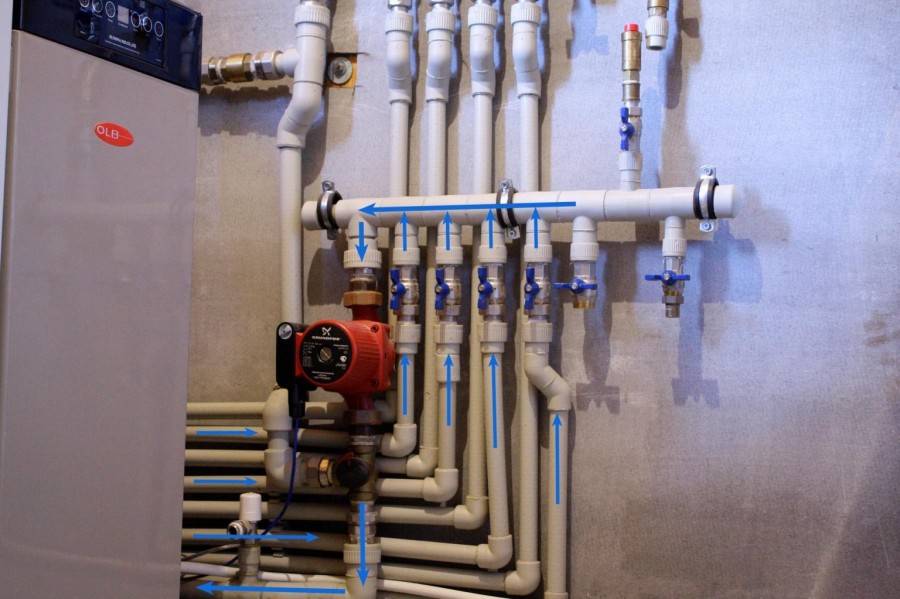

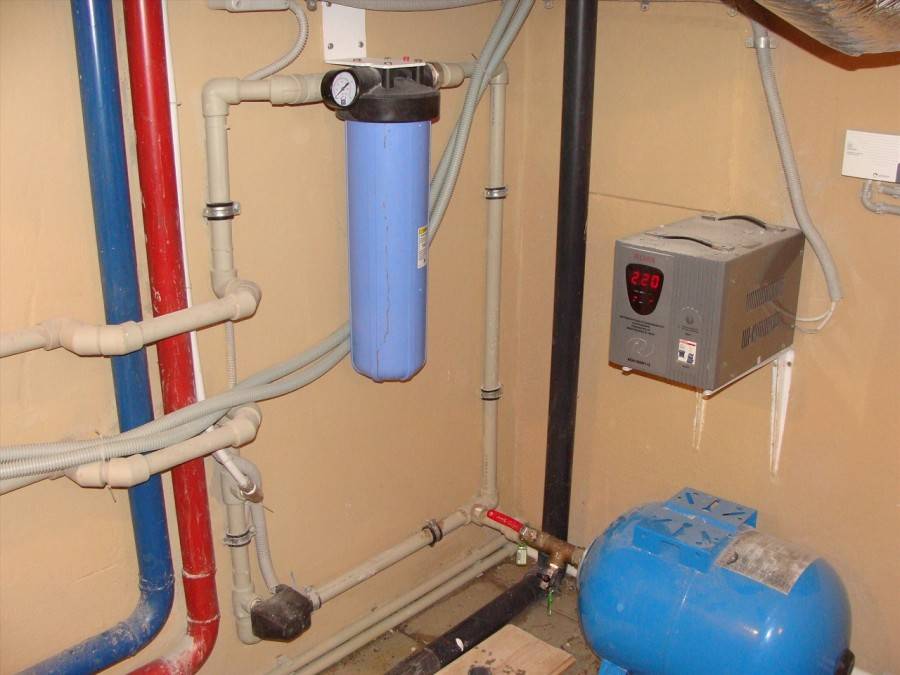

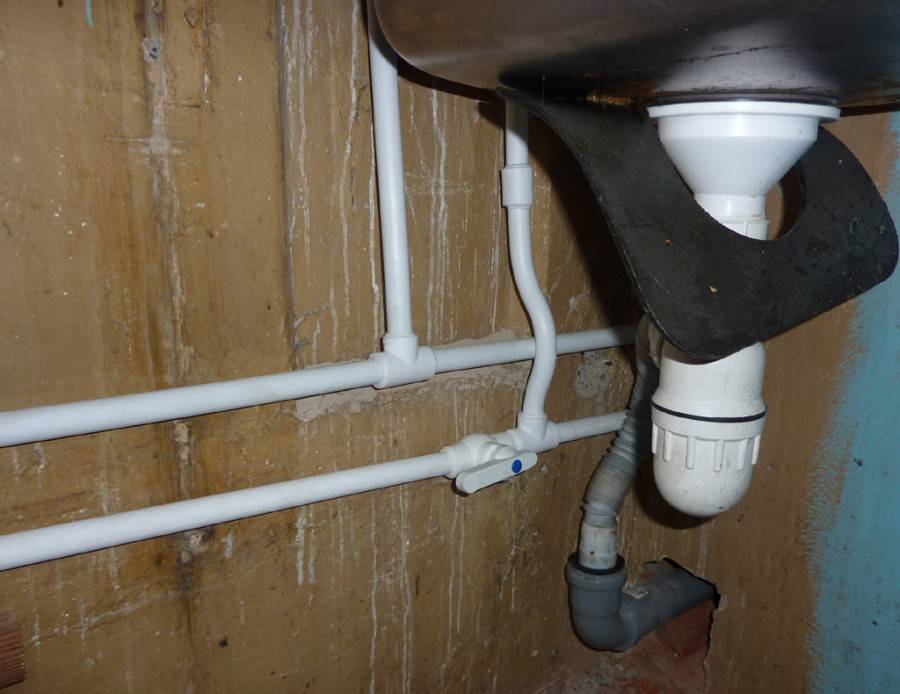

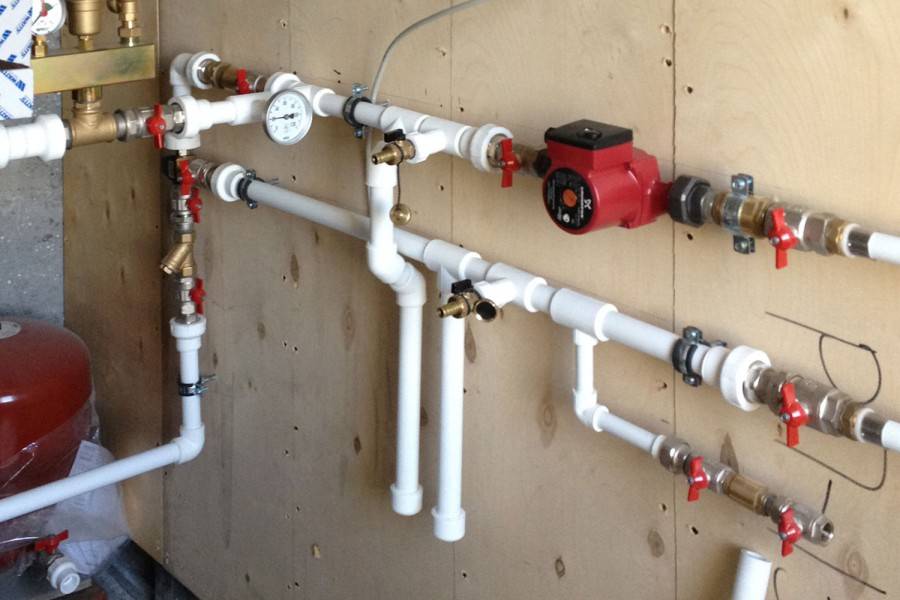

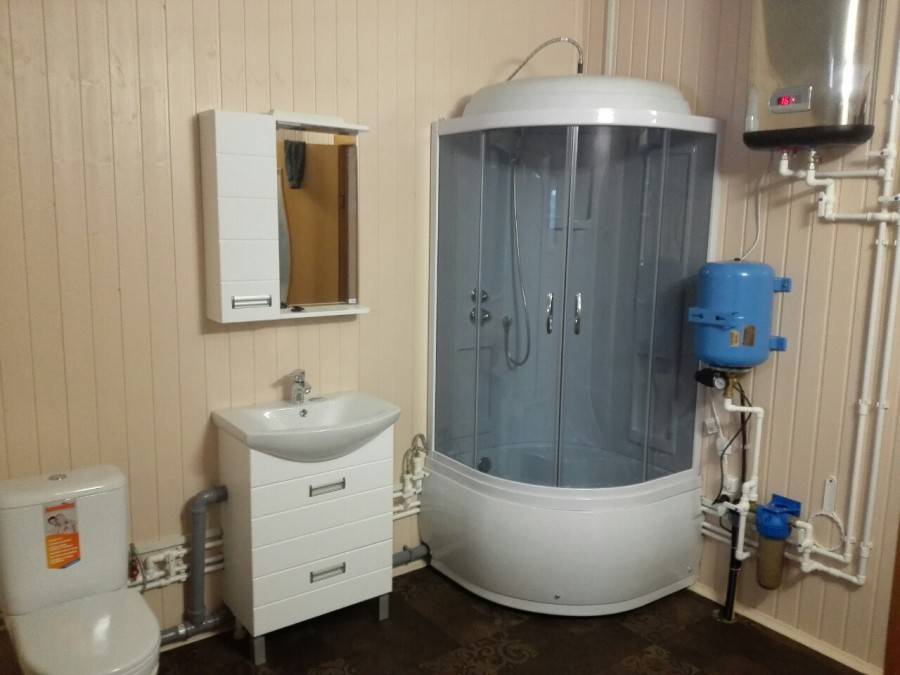

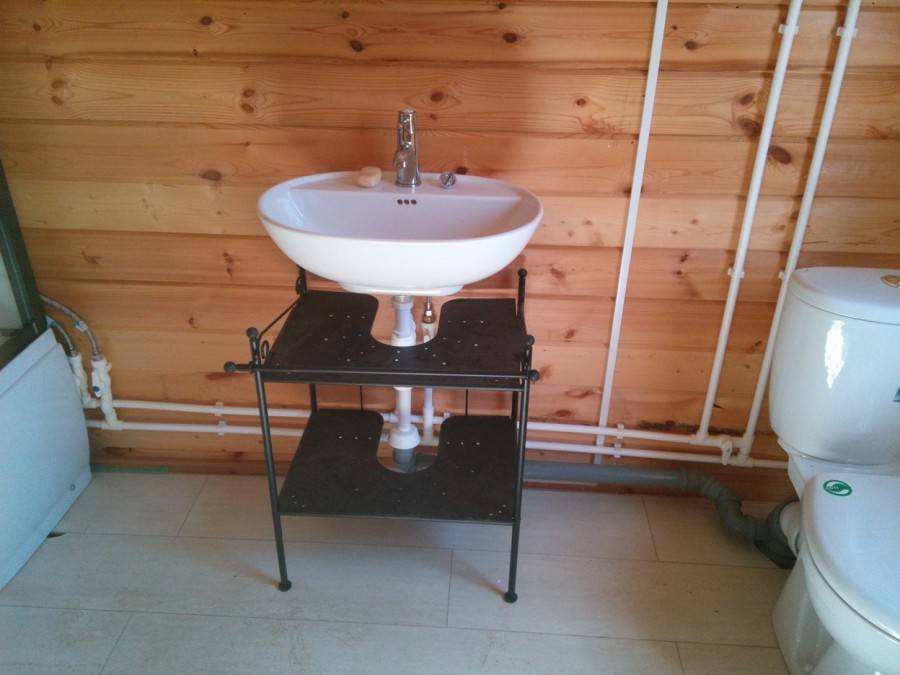

Фото водопровода на даче

Также рекомендуем просмотреть:

Котлы длительного горения
Буржуйка своими руками
Установка полотенцесушителя
Как прочистить дымоход
Теплоаккумулятор для отопления
Подогрев водопровода от замерзания
Дымоходы для газовых котлов
Солнечный коллектор
Отопление частного дома
Печь своими руками
Ливневая канализация
Канализация в частном доме
Трубы для отопления
Вода в дом из колодца
Камин своими руками
Насос для скважины
Монтаж дымохода
Канализация своими руками
Радиаторы отопления
Печь шведка
Теплый пол своими руками

Пожалуйста, сделайте репост

Выбор труб для сезонного водопровода

Для устройства садового водопровода можно использовать материалы:

Сталь;
Полипропилен;
Полиэтилен низкого давления.

Стальные трубы

Использование стальных труб при укладке дачной инженерной сети является самым нерациональным решением.

Достоинства стали:

Прочность;
Устойчивость к воздействию температур.

Однако, при обустройстве сезонного варианта данные плюсы не являются существенно важными. При этом минусов у подобного материала куда больше:

Подверженность коррозии;
Большой вес;
Обрастание грязью и солями;
Сложность обработки.

Трубы из полимерных материалов

Полимерные трубы являются куда более удачным вариантом для обустройства сезонного дачного водопровода.

К плюсам можно отнести следующее:

Они легкие;
Не ржавеют;
Благодаря гладкости поверхности на них ничего не скапливается и не откладывается;
Их легко перевозить даже в багажнике легкового автомобиля.

Давайте подробнее рассмотрим каждый вид пластика.

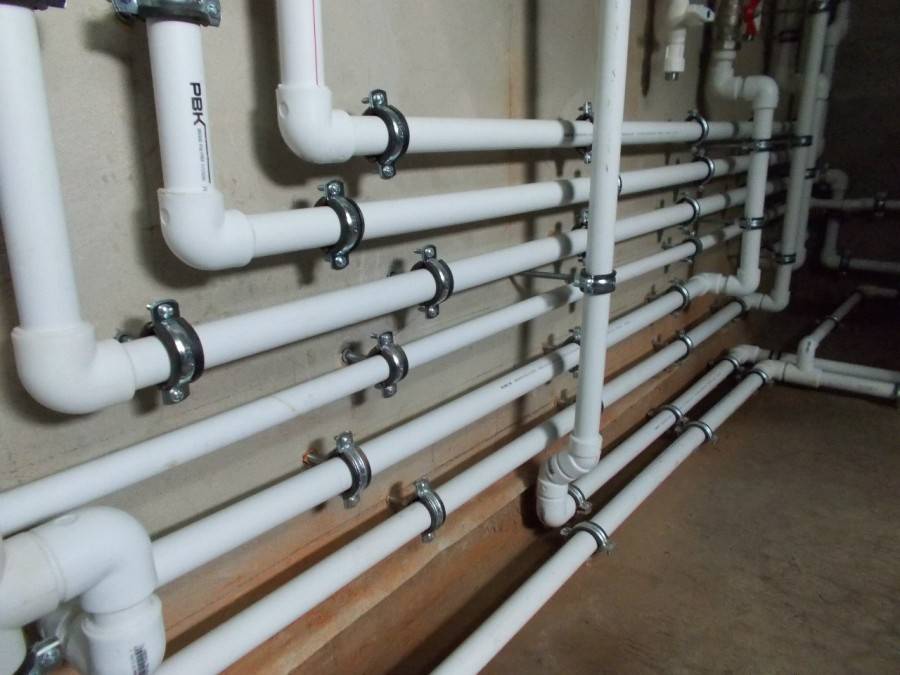

Трубы из полипропилена

Уличный водопровод из полипропиленовых патрубков беспроигрышный вариант. При этом важнейшим преимуществом ПП-труб является возможность их неразъемной стыковки довольно простым способом. Для сборки два патрубка нагревают паяльником до момента начала плавления, затем сразу соединяют их, тем самым получается довольно прочное скрепление без особых усилий. Но если вы паяете трубы впервые, то целесообразнее сначала потренироваться на ненужных кусках.

Еще одним плюсом является тот факт, что угроза протечек в подобной системе сводится к минимуму. Поэтому нет нужды волноваться за вероятные порывы и протечки при скрытом способе укладки водопровода.

Трубы из полиэтилена низкого давления

Для укладки сезонной сети из ПНД труб понадобятся только ножовка и специальный торцовочный нож конусовидной формы. Инструменты предназначены для нарезки патрубков.

Гайки на фитингах необходимо будет закручивать исключительно руками – при использовании гаечного ключа возможна перетяжка, приводящая к дальнейшим протечкам.

Металлопластиковые трубы

Металлопластиковые трубы представляют собой довольно сложную конструкцию. Первый слой – пластик. Поверх него идет клеевой слой. Следом – алюминиевый, который несет основную нагрузку. Алюминий покрыт ещё одним клеевым слоем, который, в свою очередь, защищен слоем пластика. Это действительно неплохой вариант. Трубы легкие, долговечные, не подверженные коррозии и могут выдерживать довольно сильный нажим без вреда для себя.

Но сложность изготовления и высокая стоимость алюминия приводят к тому, что цена на них установлена довольно высокая. Многих людей, которые готовы потратить десятки тысяч рублей, чтобы оборудовать летний водопровод на даче.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Какие трубы подойдут

Еще лет 20 назад незаменимы были стальные трубы. Сегодня же их почти не используют: слишком дорого и непрактично. Железные трубы очень сильно ржавеют. Поэтому придумали альтернативу — пластиковые трубы. Но пластик бывает разный. Рассмотрим изделия из него.

ПНД изделия

Самый популярный материал для труб — полиэтилен низкого давления. Их плюс в том, что они не требуют дополнительного монтажа. Фитинги для сборки ПНД имеют резьбу и закручиваются руками.

Преимущества материала заключаются в следующем:

Срок пользования — 50 лет.
Не поддаются коррозии и не гниют.
Если в них замерзнет вода, то трубы не лопнут, при оттаивании вернутся в прежнее положение.
Гладкая внутренняя поверхность. Это нужно для того, чтобы меньше терялось давление при транспортировке и на стенках не скапливались отложения.
Удобная сборка.

ПНД, конечно же, имеет несколько недостатков:

Плохая переносимость нагрева (кроме труб из сшитого полиэтилена).
Низкая прочность — ходить по ним нельзя.

Трубы ПНД сваривают «утюгом» — специальным аппаратом, еще можно соединять их с помощью фитингов. Тройники, переходники, куски труб соединяются при помощи резьбовых соединений. Такое соединение может показаться непрочным, но это не так.

Трубы отличаются по рабочему давлению:

Л — легкие, до 2,5 атм.
СЛ- средне — лёгкие, выдерживают до 4 атм.
Средние — С, до 8 атм.
Тяжелые — Т, от 10 атм и выше.

Для монтажа водопровода используют классы СЛ и С. Диаметр труб бывает 32, 40 и 50 мм. Еще трубы различаются по плотности: 63, 80 и 100 ПЭ.

ПВХ материалы

Еще один вид труб, используемых для водоснабжения, — поливинилхлорид. Они дешевле, чем ПНД трубы, соединяются при помощи сварки на клей. Шов при этом выдерживает 12−15 атм. Срок эксплуатации такой же, как и у ПНД.

Характеристики, которыми обладает материал:

Используется при температуре от -15 градусов до +45.
Плохо переносит замерзания.
Средне чувствителен к ультрафиолету.

У ПВХ труб есть несколько очень важных достоинств:

Легкий монтаж труб, гибкость.
Гладкая внутренняя поверхность.
Не подвержен влиянию коррозии.
Малогорюч.

Как и у любого материала, у ПВХ труб есть свои минусы:

Верхний предел +45 градусов.
Сложен в утилизации, так как вреден.
Непрочен.

Трещины и царапины сильно снижают прочность ПВХ труб, резьбовые соединения непрактичны. Если разводка труб по участку — несложное дело, то обвязка оборудования — задача трудная. Из-за этого недостатка ограничивается использование материала для наружных водопроводов, поэтому такие трубы используют чаще для внутренней проводки, где риск повредить трубы минимален.

Полипропиленовые продукты

Еще один материал, который можно применять в качестве труб, — полипропилен. Он тоже относится к разновидности пластика. Соединяются трубы при помощи муфт и пайки — существуют специальные паяльники, с помощью которых греют пластик на двух элементах, затем соединяют их. Получается монолитная конструкция. Паяльник необязательно даже покупать, можно взять напрокат в магазине, где продаются трубы и фитинги для них.

Недостаток у полипропиленовых труб один — дорогие фитинги.

Емкость

Как организовать простейшее водоснабжение дачи с минимальными затратами?

Из напорной емкости. Она может наполняться:

Из летнего водопровода при его включениях;
Из открытого водоема или колодца с помощью подключаемого вручную насоса;
Привозной водой.

Напорный бак на чердаке

Достоинство схемы водоснабжения с напорным баком и самотечным водопроводом — в том, что она полностью независима от электричества. Увы, перебои со светом — не редкость в садовых кооперативах.

Напор

На какой высоте должна быть установлена емкость?

Для работы бытовой техники (водонагревателей, стиральных машин и т.д.) нужен напор как минимум в три метра. Такой же напор нужен, чтобы с минимальным комфортом принимать душ. Смесители с изливом без аэратора и сливные бачки унитазов способны работать при любом отличном от нуля напоре.

Разумный минимум напора — 3 метра

Объем

Как рассчитать необходимый объем емкости?

Он равен произведению суточного потребления воды и максимальной продолжительности перебоев в ее подаче. Для грубого расчета первого параметра можно использовать санитарную норму (при наличии горячего водоснабжения — 200 литров на человека в сутки). Скажем, при подаче воды для полива два раза в неделю и двух проживающих минимальный размер бака равен 200х2х4=1600 литров.

Нормы расхода воды

Подключение к внешнему водопроводу

Как обеспечить автоматическое наполнение бака из летнего водопровода?

Инструкция довольно очевидна: для этого достаточно подвести воду к баку и установить в его стенку поплавковый клапан.

При объеме бака до кубометра можно использовать клапан для бачка унитаза размером 1/2 дюйма. Примерный расход воды через него при нормативном давлении — около кубометра в час. Если бак больше кубометра, стоит приобрести клапан большего сечения (ДУ 20 или ДУ 25).

Клапан для наполнения емкости

Подключение к внутреннему водопроводу

Нужна ли какая-то арматура между баком и внутренним водопроводом?

Только кран. Закрыв его, вы осушите водопровод для ремонта смесителя или арматуры сливного бачка, не сливая содержимое емкости.

Кран позволит сбросить воду из водопровода, сохранив ее в емкости

Подбираем трубы

Здесь надо правильно рассчитать нужное количество. Примите к сведению уклон и количество поворотов.

Правильно определив, вы сможете взять их в нужном изготовлении, они отличаются по углу поворота и это значительно облегчит ведение работы:

Диаметр любых труб из разных материалов (стали, полипропилена, металлопластика) должен быть от 32 мм.

При выборе труб следует обратить внимание, чтобы материал их изготовления был пищевым, а не техническим

Проверьте это обязательно;

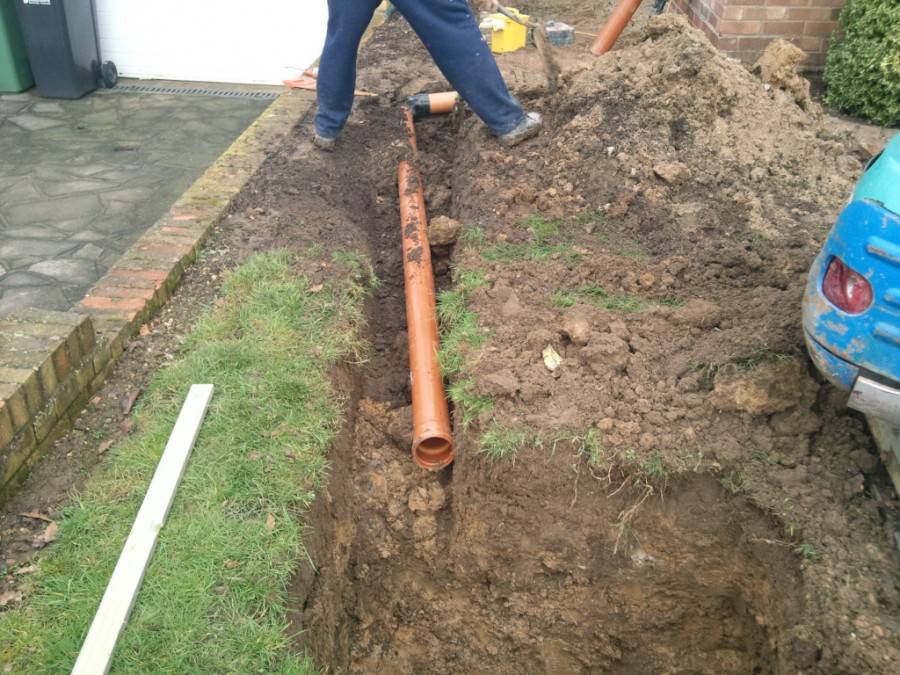

Нам надо делать подвод труб к помещению, траншеи от скважины и до фундамента здания должны быть глубиной не менее метра
Важно, чтобы уровень укладки труб в траншею был ниже промерзания грунта в вашей области. Нужно предусмотреть надежную защиту, укрыв трубопровод утеплителем (см. Как утеплить скважину правильно)

Для этого применяют минеральную вату.
Еще лучше, если для обогрева вы еще уложите специальный электрический кабель, который обеспечит обогрев и не даст промерзнуть трубе;
Доступен и наземный вариант прокладки труб. В этом случае мероприятия по утеплению наружного водопровода нужно провести обязательно. Прокладка труб производится прямо по грунту, или в предварительное углубление. Параллельно прокладывается обогревающий электрокабель, но в этом варианте он уже должен быть обязательно.

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД — полиэтилен низкого давления.

Технология производства ПНД-труб такова:

Расплав полиэтилена выдавливается через матрицу необходимого размера.
Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
Средние, маркировка «С», рабочее давление до 8 атм.
Тяжёлые — «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки

Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов — тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё — из 20-25-й трубы.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

технических параметров механизма (в особенности мощности);
энергопотребления;
уровень шума при работе;
степени защищенности от влаги и перепадов температур;
гарантии работы;
репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

демократичная цена;
небольшие энергозатраты;
мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

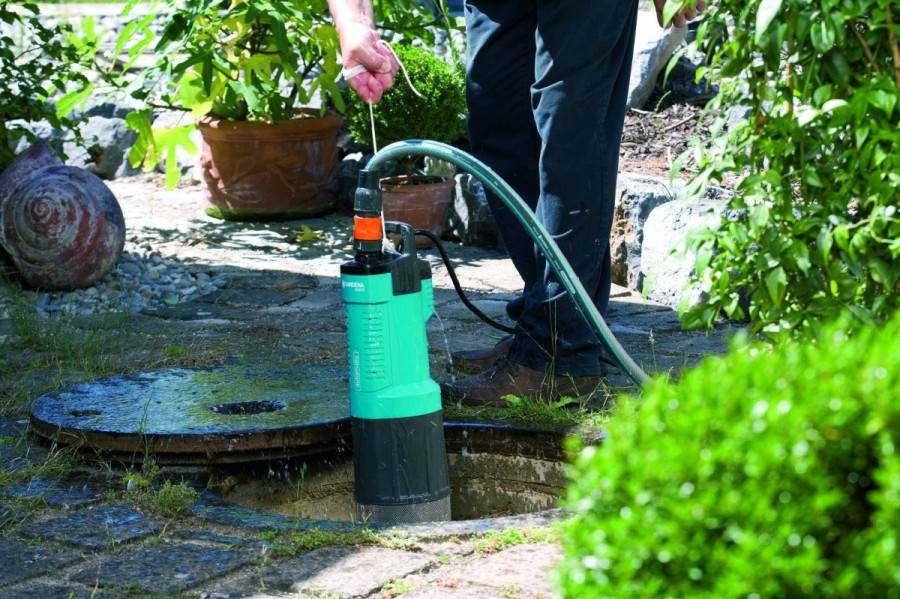

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

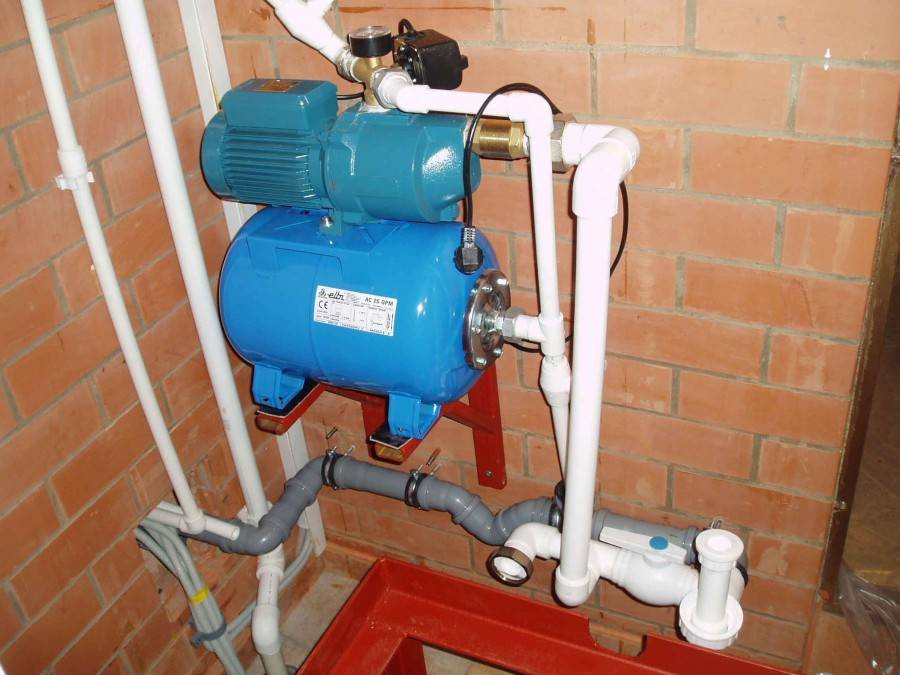

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

Постоянный подземный водопровод

Выполняя проектирование неразборного водопровода, в первую очередь определите, через какие участки он будет прокладываться, от этого во многом зависит глубина его заложения:

Постоянный подземный водопровод

При прокладке под газонами, садовыми дорожками и другими участками, где не предполагается регулярная обработка (вспахивание, копка) земли, вполне достаточно проложить трубу на глубине 20-25 см.
Если же линия проходит через огородные грядки, такой глубины недостаточно, при выполнении дачных работ существует большая вероятность повреждения линии садовым инструментом. В этом случае водопровод стоит углубить не менее чем на 40-50 см.

Современные производители предлагают широкий выбор материалов, которые можно использовать для монтажа дачных водоводов.

Наиболее популярны на данный момент такие трубы для летнего водопровода:

Традиционная сталь, имеющая, правда, значительную стоимость. Кроме того, применение таких труб при невозможности полного слива воды на зимний период нецелесообразно, при промерзании водовода он приходит в негодность (трубы попросту лопаются при замерзании воды в них).
Полипропиленовые трубы считаются более доступным и приемлемым вариантом. Они имеют небольшой вес, их просто доставить на участок, соединение осуществляется методом диффузионной сварки при помощи простейшего оборудования.
Трубы из полиэтилена (которые уже упоминались в связи с возможностью применения для монтажа разборных поверхностных сетей), считаются одним из самых приемлемых по стоимости материалов. Они достаточно долговечны, легко монтируются.

Основные недостатки постоянного летнего водопровода заключаются в необходимости выполнения земляных работ (хоть и в небольшом объеме), а также остающейся возможности хищения (правда это касается в основном стальных труб, именно поэтому применение полимерных материалов считается наиболее целесообразным).

Преимущества автономного водоснабжения

Жители мегаполисов, не озадаченные проблемой частного водоснабжения, могут с удивлением узнать, что у системы подачи колодезной воды есть немало плюсов.

Второй плюс касается экономии семейного бюджета – вы свободно пользуетесь природными ресурсами, ежемесячно не оплачивая квитанции.

И еще приятный бонус – контроль за работой системы. Например, вы можете самостоятельно регулировать напор или прокладывать трубопроводы к садовому участку или цветнику.

На простейшей схеме подачи воды из колодца показано место установки накопительного бака: его монтируют в верхней части дома, под кровлей

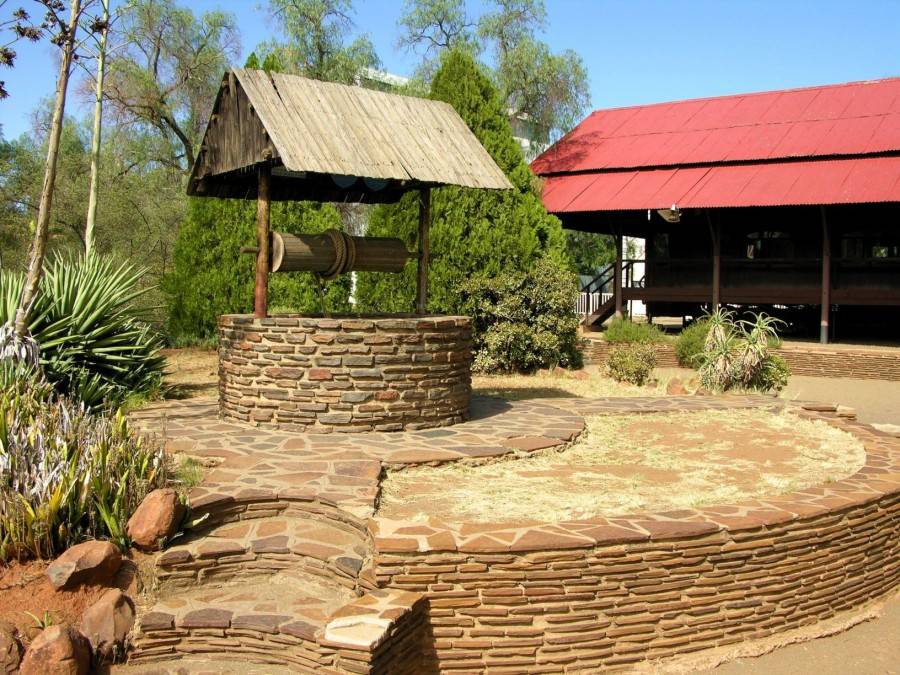

Многие сомневаются в целесообразности устройства водопровода от колодца в дом, мотивируя тем, что система водоснабжения со скважиной была бы намного эффективнее.

Возможно, но имея на дачной территории крепкий, глубокий колодец с достаточным уровнем воды, бурить скважину незачем по следующим причинам:

оформление разрешительных документов на скважину артезианской категории, составление проекта и работы по бурению занимают много времени;
стоимость велика и устраивает далеко не всех (около 130 тыс. руб. за скважину до 30 м);
обустройство колодезной системы немного легче (особенно летнего варианта);
наличие колодца не требует разрешений из государственных инстанций.

Если потребуется мелкий ремонт или чистка от заиливания, сил и денег на него уйдет намного меньше, чем на прочистку скважины.

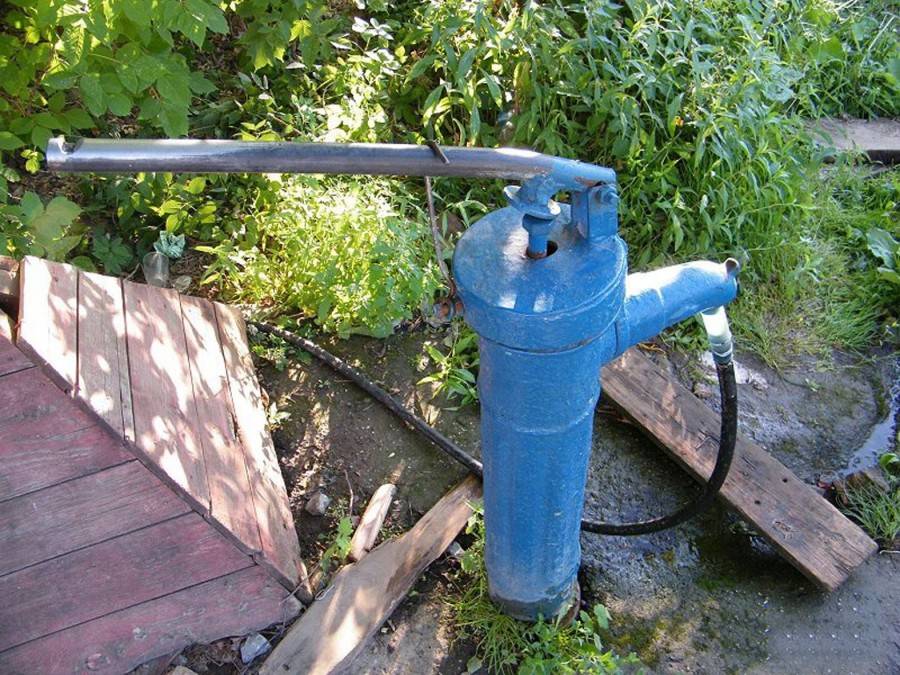

При временных перебоях с электричеством всегда есть запасной вариант – ведро на веревке или специальный подъемный механизм (узкий ствол скважины не позволяет пользоваться подручными приспособлениями).

Устройство колодца или артезианской скважины зависит не только от желания домовладельцев, но и от глубины залегания водоносных горизонтов, а также от состава грунта

Существует и ряд сложностей, но они решаемы. Например, старая деревянная конструкция со временем приходит в негодность – ее лучше заменить бетонными кольцами.

Недостатки

В питьевую воду может попасть грунтовая вода. Однако это происходит только при ненадежном обустройстве конструкции и несоблюдении всех правил;

При неправильном устройстве колодца в питьевую попадет грунтовая вода с примесями

Для устройства колодца придется копать глубокую яму: примерно 4-5 метров. Из-за этого придется вынимать большое количество грунта;

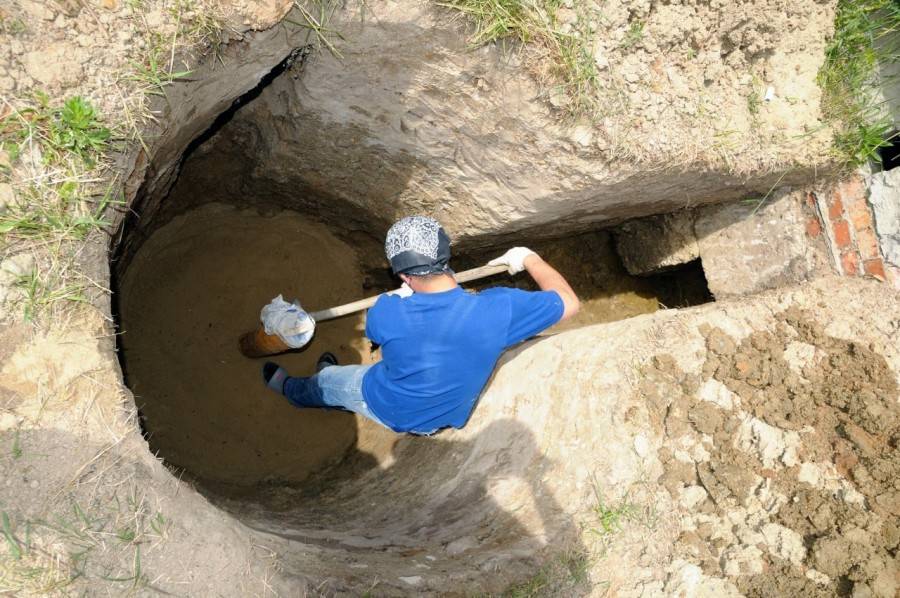

Часто, чтобы добраться до водоносного слоя приходится копать очень глубокие колодцы

Для системы водоснабжения нужно тщательно подбирать участок во дворе. Она должна быть расположена на отдалении более 50 метров от туалетов, выгребных ям и подобных сооружений, где присутствует загрязненная жидкость и фекалии.

Требования по минимальным расстояниям между различными постройками

Как мы видим, водопровод на даче из колодца своими руками имеет определенные плюсы и минусы. Проанализировав их, вы решите, насколько целесообразно делать такую систему на дачном участке.

Как сделать летний водопровод на даче
