Блок бесперебойного питания для котла отопления: принцип работы + тонкости выбора бесперебойников

Как выбирать ИБП для газового котла

  • аппараты типа off line;
  • линейно-интерактивные ИБП;
  • блоки непрерывного действия типа on line.

Принцип работы офлайн «бесперейбоника» простой – какое напряжение входит в блок, такое и выходит. Если сеть сильно падает, прибор использует энергию батареи. Онлайн-аппарат работает иначе: сначала входной ток выпрямляется, «загоняется» в строгие рамки – 220…230 В, 50 Гц, затем снова преобразуется в переменный и направляется потребителю. Линейно-интерактивный ИБП – это блок off line со встроенным стабилизатором.


ИБП, предназначенный для отопительного оборудования, должен выдавать правильный синусоидальный сигнал на выходе. Онлайн «бесперебойник» фирмы Luxeon соответствует этому требованию

Какой «бесперебойник» лучше выбрать для газового котла:

Для поддержания работы теплогенератора лучше всего подходят ИБП непрерывного действия (онлайн) с возможностью подключения внешних аккумуляторов. Приборы off line не годятся. Если мощность потребления не превышает 0.5 кВт, а продолжительность отключения – 1 час, подойдет линейно-интерактивный блок со встроенной батареей

Резервный источник должен давать на выходе чистую синусоиду, это важно для нормальной работы электродвигателей насосов. ИБП для бытовой техники или компьютеров не подойдут для котлов, поскольку выдают так называемую аппроксимированную синусоиду или квазисинусоиду

Чтобы не покупать отдельный стабилизатор, выбирайте аппарат, способный сгладить перепады напряжения в электросети. Существуют модели, выравнивающие напряжение в широком диапазоне – от 120 до 300 вольт, правда, такие ИБП стоят дороже обычных. При использовании генератора нужно стабилизировать не только напряжение, но и частоту тока. Здесь нужен «бесперебойник» типа онлайн с инвертором, другие использовать бессмысленно. Импортные настенные котлы нередко чувствительны к расположению фазы. Если вставить вилку в розетку неправильно, агрегат уходит в ошибку. Для такого отопителя присматривайте блок питания со сквозным «нулем».


Ступенчатая и аппроксимированная форма выходного сигнала не подходит для отопительной техники

Разъяснение по поводу компьютерных ИБП. Аппроксимированная синусоида на выходе таких аппаратов хорошо воспринимается электроникой, а вот асинхронные двигатели насосов сильно греются, гудят и быстро выходят из строя. Вот почему необходим «бесперебойник» с правильной синусоидой.

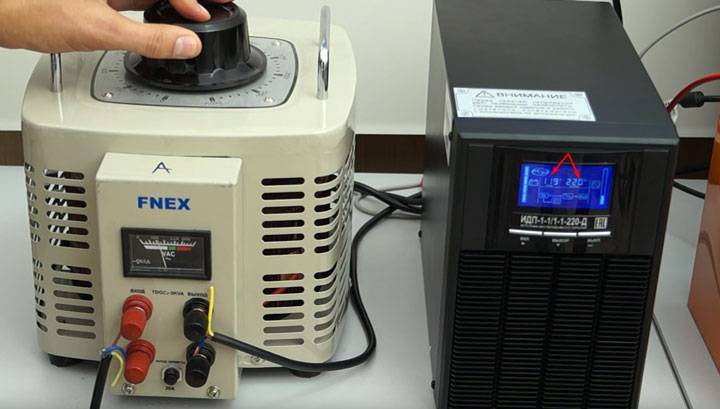

Новый блок резервного питания лучше сразу проверить. Подключите аппарат к газовому котлу согласно инструкции и попробуйте запустить агрегат в режим отопления. Если автоматический розжиг не сработает, блок нужно менять на другую модель.

Бытовой ИБП для твердотопливного котла выбирается аналогичным образом – определяется мощность электроустановок и контроллера, качество электроснабжения и длительность автономного режима. Дальше следуйте нашим советам или рекомендациям, озвученным на видео:

Watch this video on YouTube

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три – с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

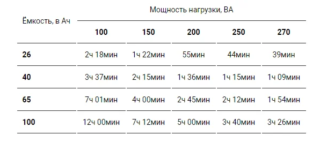

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

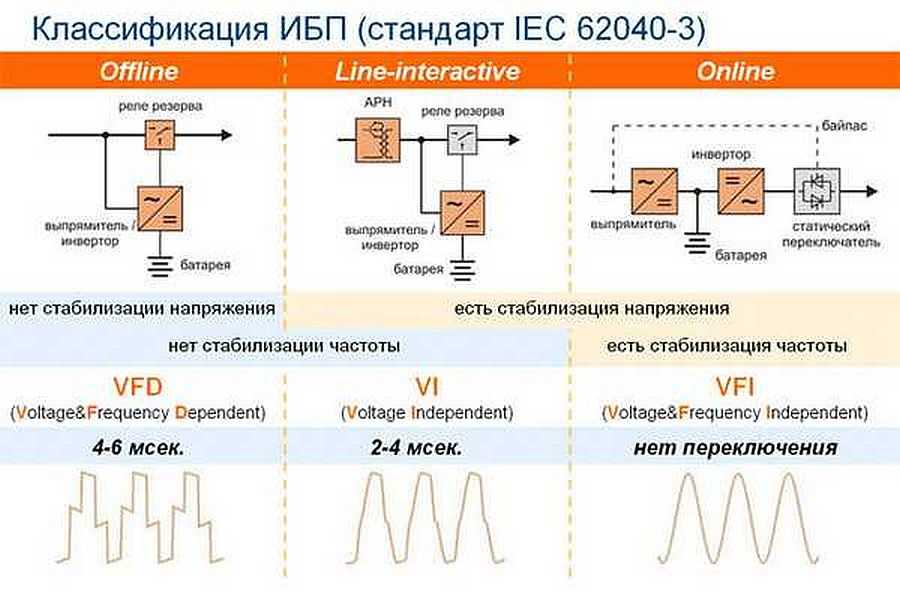

По данному параметру ИБП можно разделить на 3 вида:

off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Виды бесперебойников

Сегодня торговая сеть предлагает ИБП трех видов:

  • off-line (он-лайн) ;
  • on-line (оф-лайн);
  • Line-Interactive (лайн-интерактив ли линейно-интерактивные).

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в  данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут  исправлять форму синусоиды.

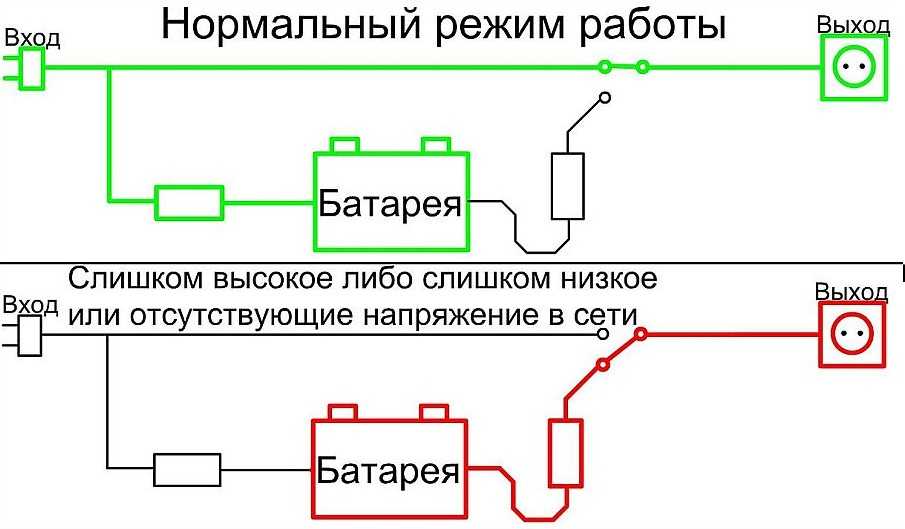

Схема работы оффлайн ИБП (UPS)

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

  • Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
  • Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

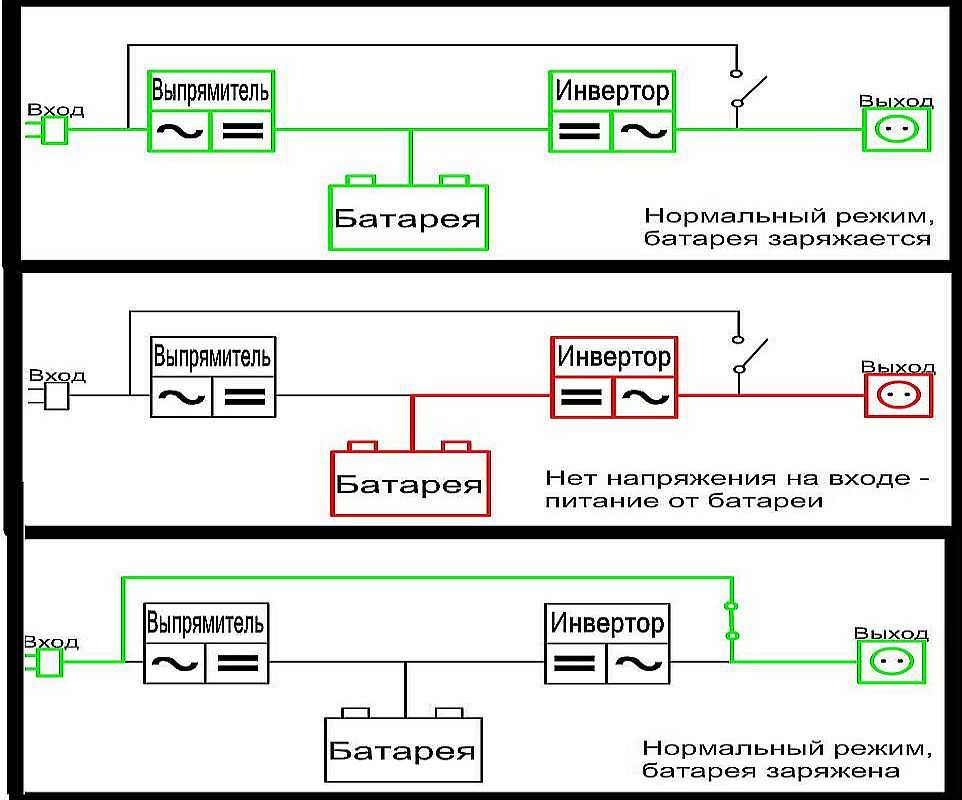

Схема работы онлайн бесперебойника

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

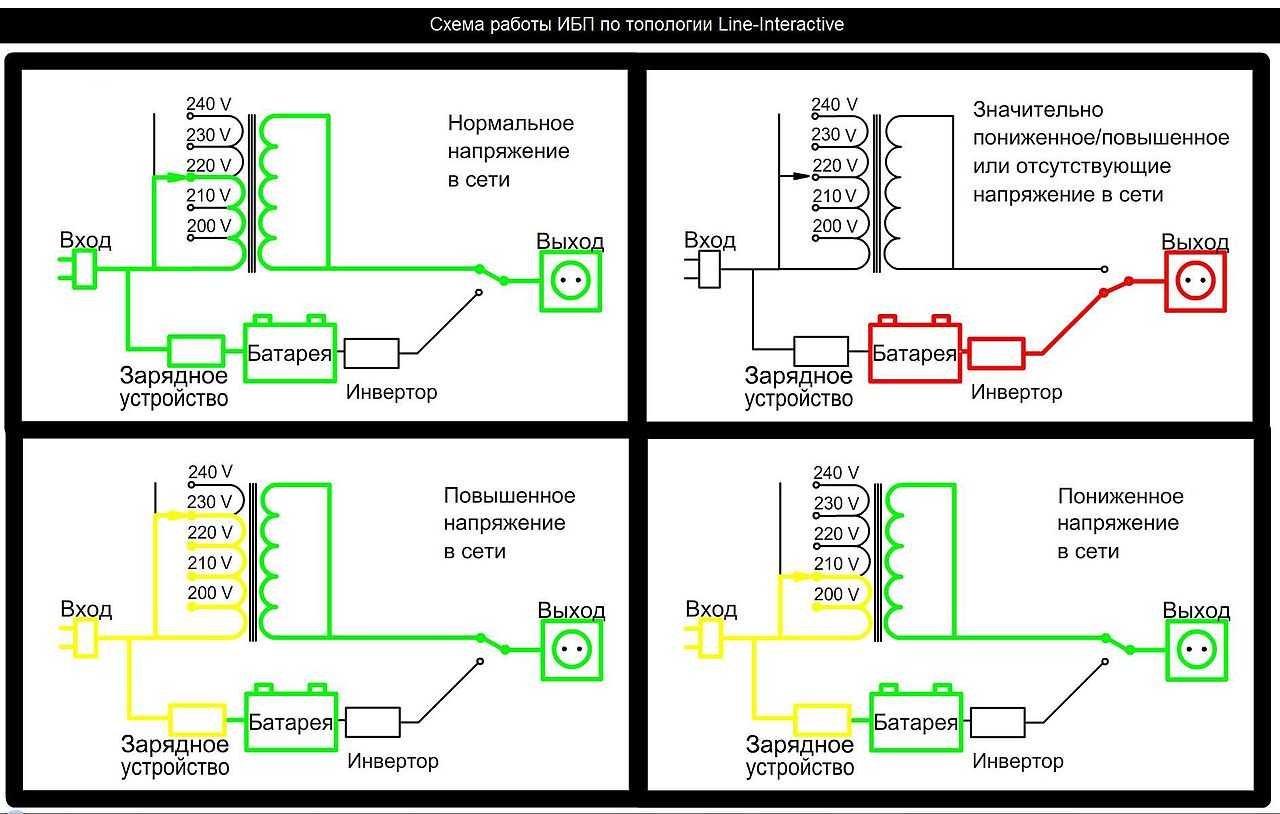

Как работает интерактивный источник бесперебойного питания

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Источники бесперебойного питания для твердотопливных котлов

Источники бесперебойного питания для твердотопливных котлов отопления, сокращенно ИБП или бесперебойник, для котлов ( ИБП для твердотопливных котлов), в отличие от компьютерных обычных ИБП имеют ряд особенностей, обусловленных специфическими характеристиками нагрузки.

За исключением примитивных твердотопливных котлов и печей типа “буржуйка”, современный твердотопливный котел отопления — это достаточно сложный прибор, имеющий в своем составе и микропроцессорную систему управления и турбину для подачи воздуха в камеру горения и, во многих случаях, электродвигатель циркуляционного насоса в системе отопления.

Эти элементы позволяют управлять процессом горения и создавать эффективную систему отопления, в то же время, они требуют обеспечить котел бесперебойным электропитанием.

Особенности источников бесперебойного питания для твердотопливных котлов отопления

Прежде всего, купить бесперебойник для твердотопливного котла, следует тем, кто хочет обеспечить правильное синусоидальное напряжение, ведь источник бесперебойного питания для котла отопления (ИБП для твердотопливного котла) должен обеспечивать синусоидальное выходное напряжение, такое же кaк в сети, для того, чтобы электродвигатели в системе управления котла работали в нормальном для себя режиме.

(Применять компьютерные ИБП для этих целей не рекомендуется, потому что многие компьютерные источники бесперебойного питания выдают не синусоидальное напряжение, а прямоугольное – меандр со ступенькой в нуле). Во-вторых,ИБП для твердотопливного котла должен обеспечивать длительное время автономной работы от аккумуляторных батарей, например 2 – 8 часов. (Компьютерные ИБП в основном рассчитаны на время автономии 10 — 15 минут.).

В-третьих обеспечивать качественный заряд аккумуляторной батареи большой емкости.

Компания SinPro  имеет более 10-ти летний опыт производства систем защиты электропитания для котлов отопления. Все ИБП SinPro изначально разработаны для работы с котлами отопления с учетом их специфики.

Все источники бесперебойного питания SinPro для котлов отопления выдают чистое синусоидальное напряжение высокого качества с малым коэффициент гармоник, менее 5%. Они рассчитаны на длительное время автономной работы, ограниченное исключительно запасом энергии аккумуляторных батарей. ИБП SinPro оптимизированы по мощности и имеют комплекс защит, необходимый для обеспечения безотказной работы любого котла отопления.

Новая линейка ИБП SinPro  для твердотопливных котлов (серия S-510) имеет следующие преимущества:

  1. работают со всеми типами котлов, оптимизированы для работы с твердотопливными котлами
  2. обеспечивают длительное время автономной работы от внешней аккумуляторной батареи большой емкости
  3. оптимально заряжают аккумуляторные батареи любого типа (AGM, GEL, и др.)
  4. имеют высокую надежность и увеличенный ресурс работы
  5. имеют комплекс защит для оборудования и самого ИБП.

ИБП SinPro серии S510 обеспечивают:

  • стабилизацию напряжения, при значительных его отклонениях от 220В, для нагрузки мощностью до 50% от максимальной
  • высокую перегрузочную способность, обеспечивающую хорошую совместимость с любым типом нагрузки
  • синусоидальную форму выходного напряжения при работе от АКБ
  • длительное время работы от внешней АКБ большой емкости
  • высокую экономичность при работе от АКБ (КПД более 90%)
  • стабильное выходное напряжение при работе от АКБ
  • гальваническую развязку: сеть/АКБ, АКБ/выход преобразователя
  • автоматический трехстадийный процесс заряда аккумулятора
  • оптимальный режим заряда АКБ с термокомпенсацией в широком диапазоне напряжения сети (150-280В)
  • сохранение заряда АКБ в выключенном состоянии
  • контроль “фазировки” при подключении к сети
  • минимизированный уровень шума системы охлаждения ИБП
  • индикацию состояния ИБП, нагрузки и аккумуляторной батареи
  • повышенный эксплуатационный ресурс ИБП

Комплекс защит:

  • защиту устройства от перегрева, перегрузки и короткого замыкания;
  • защиту от аварийно завышенного входного напряжения до 380 В;
  • защиту от импульсных помех входного напряжения.

Технические характеристики ИБП SinPro серий S-510 и S-310

Купить источник бесперебойного питания ИБП для твердотопливного котла или оборудования Вы можете обратившись в любой из центров SinProв Харькове, Киеве, Днепропетровске,Краматорске, Одессе, Херсоне или заказать с доставкой любым транспортным оператором. Купить Источник бесперебойного питания ИБП SinPro S510 для твердотопливного котла отопления

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

Расчет времени резервного питания

Длительность автономной работы ИБП с внешними аккумуляторами определяется исключительно общей емкостью всех подключенных к системе батарей. При этом энергия их заряда преобразуется в переменное напряжение 220 Вольт. Поскольку и сам инвертор (подобно всем электронным устройствам) обладает внутренними потерями, необходимо заранее учитывать их в виде отличного от 100% КПД. При определении нужного показателя принимается в расчет, что аккумуляторы также не идеальны и не «выдают» при работе всю запасенную в них энергию. В этом случае потребуется учесть коэффициент доступности батарей АКБ, входящих в комплект бесперебойника.

С учетом этих двух показателей формула для расчета искомого временного промежутка принимает следующий вид:

T = E х U / P х KPD х KDE (в часах), где

  • E – суммарная емкость подключенных батарей,
  • U – действующее напряжение АКБ,
  • P – активная мощность в нагрузке.

Коэффициент для инвертора KPD близок к 0,8, а тот же показатель для АКБ (KDE) равен примерно 0,9. Они не являются фиксированными величинами и зависят от ряда эксплуатационных факторов: величины энергопотребления, а также от температуры и влажности воздушной среды.

В качестве примера представленно несколько вариантов расчета времени автономной работы бесперебойника «Штиль». При исходном напряжении в 12 Вольт и общей емкости в 60 Ампер-часов ИБП используются для настенного котла отопления с заявленной мощностью 150 Вт. В указанной ситуации получается время его независимой работы: T = 60 х 12 / 150 х 0,8 х 0,9 = 3,5 часа.

При рассмотрении варианта с емкостью АКБ, равной 150 Ампер-часов этот показатель для котла с теми же энергетическими затратами составит: T =150 х 12 / 150 х 0,8 х 0,9 = 8,6 часов.

При наличии двух аккумуляторов с одинаковой емкостью время его функционирования в отсутствии напряжения в сети будет равно: T = 2 х 150 х 12 / 150 х 0,8 х 0,9 = 17,2 часа.

Приведенная методика расчета подходит для любого ряда ИБП, включая распространенные модели Baxi, Bosch, Vaillant и Buderus.

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

Критерии выбора ИБП для газового котла

Из всего сказанного можно вывести следующие требования к источнику бесперебойного питания для котла, работающего на газе:

  • Необходимы специальные ИБП с выходным напряжением в форме синусоиды. Бесперебойники для компьютеров непригодны. Они на выходе выдают не синусоиду, а меандр — напряжение тоже переменного, но не округлое, как синусоида, а со срезанной верхушкой. Для компьютеров такое напряжение не помеха, а для системы отопления — еще какая. Подобное напряжение плохо влияет на циркуляционные насосы — они гудят, работают рывками. В результате — быстро снашивается крыльчатка, приходится насос менять.
  • Мощность ИБП выбирается с запасом. При возможности необходимо двукратное превышение потребляемой мощности.
  • Желательно выбрать тип онлайн, неплохой вариант — интерактивный тип.
  • Емкость аккумуляторных батарей надо подбирать так, чтобы при отключении электроснабжения отопление могло работать несколько часов (как минимум). Данное требование некритично, если имеется генератор. В этом случае АКБ должны продержаться достаточно для того, чтобы он завелся. Кстати, это еще одна причина, по которой не следует для котла ставить компьютерные бесперебойники — она рассчитаны на работу оборудования в течение 10-15 минут. За это время можно корректно завершить работу всех программ и выключить оборудование. Для котла эти минуты — слишком малое время.
  • Желательно чтобы была возможность подключения дополнительных внешних аккумуляторов (должны быть разъемы). Это пригодится, если решите увеличить время работы отопления от резервного источника питания или при подключении другой аппаратуры.
    Схема подключения газового котла к источнику бесперебойного питания (ИБП)

Требования не самые жесткие, но придерживаться их желательно. При подключении источника бесперебойного питания, соблюдайте фазировку (фаза ИБП должна соединяться с фазой котла, ноль и минус — с соответствующими проводниками). Иначе котел не будет работать. Проверяется правильность фазировки просто: выдергиваете вилку котла из сети. Котел должен продолжать работать. Если пламя погасло — проверяете правильность подключения, работоспособность заземления. Если все в норме, но котел по-прежнему не работает, значит ваш ИБП построен без «сквозного нуля». Чтобы запустить котел, вам необходимо соединить на бесперебойнике клеммы нейтрали N (нуля) на входе и выходе. Для большинства котлов такая переделка решает проблему. Но есть некоторые марки котлов, например — Buderus (Будерус), которым необходимо между входами PE и N (земли и ноля) установить сопротивление номиналом от 1 до 10 МОм (Будерус даже предлагает купить их фирменный резистор).

Собственно, это все по поводу выбора и даже подключения источника бесперебойного питания для газового котла.

Советы экспертов

Выставьте приоритеты нагрузок

Очень важно уделить время правильному пониманию ваших текущих и будущих нагрузок на устройство. Чаще всего ИБП используется для поддержки обычных негабаритных газовых котлов, используемых в квартирах, которые имеют чистый и стабильный профиль нагрузки, в таком случае, требования к ИБП минимальны

Но в случае с габаритными системами, нужно подходить к выбору более внимательно. Реактивные нагрузки, компрессоры, электродвигатели и аналогичные нагрузки имеют свои собственные потребности в электроэнергии и должны быть изучены до выбора вашего ИБП. Узнайте тип нагрузки своего отопительного котла, прежде, чем вы отправитесь за покупкой ИБП.

Разберитесь в своей энергетической инфраструктуре

Ваша энергетическая инфраструктура является важной частью выбора ИБП. Потратьте время, чтобы пересмотреть существующее распределение электроэнергии

Эти вопросы могут прояснить качество электроэнергии в вашем здании:

  • Есть ли частые перебои в подаче электроэнергии, провисания или скачки напряжения?
  • Были ли в течение последних двух лет какие-либо проблемы, связанные с электричеством?
  • Насколько стабилен ваш поставщик коммунальных услуг?
  • Есть ли у вас соседние предприятия, которые могли бы нарушить электроснабжение вашего собственного объекта?

Мнение эксперта
Филимонов Сергей Винокурович
Мастер по ремонту отопительного оборудования

Проверьте работу и надежность котла. Сбои в функционировании отопительного аппарата могут нанести вред и ИБП, что вкупе приведет к очень неприятным последствиям, устранить которые будет дорого и долго.

Особенности технического обслуживания ИБП

По оценкам экспертов, первоначальная капитальная стоимость системы ИБП составляет всего 50% от реальной стоимости жизненного цикла ИБП. ИБП по истечению гарантийного срока может потребовать технического обслуживания, замены батарей, конденсаторов и вентиляторов.

Бюджетные варианты ИБП обычно требует замены трех батарей в течение своего жизненного цикла. Проверьте, какой тип батареи требуется выбранному устройству, и посмотрите, какова стандартная гарантия и ожидаемый срок ее службы. Если у вас есть возможность приобрести расширенную гарантию, это может помочь компенсировать или снизить некоторые расходы на техническое обслуживание.

Наконец, некоторые производители все еще пытаются контролировать свой рынок услуг, устанавливая проприетарное программное обеспечение в свои ИБП. Если производитель ИБП держит свое программное обеспечение закрытым для общественности или поставщиков услуг, нейтральных к поставщикам, это может привести к увеличению стоимости обслуживания и ограничению возможностей обслуживания в будущем.

В то время как некоторые производители устройств рекламируют свою высокую надежность за счет использования ЭКО-или резервных режимов, убедитесь, что вы проверяете их истинную онлайн-эффективность переменного тока, так как большинство объектов потребует истинной онлайн-системы для работы.

Правильный выбор источника бесперебойного питания является важным решением, которое может оказать значительное долгосрочное влияние на ваш бизнес. Понимание этих пяти соображений может направить вас к лучшим ИБП для вашей команды.

Качество выдаваемого тока

Бесперебойные источники питания должны выдавать ток надлежащего качества. При работе от батарей за это отвечает инвертор, а в случае питания от сети, проблемные моменты должны сглаживать фильтры и стабилизатор. Возникающие в электрической цепи помехи имеют разный генезис и последствия для электроники. Поэтому в этом вопросе тоже нужно тщательно разобраться.

Сетевые помехи и защита

Все современные ИБП оснащены защитой от проблем, связанных со стороны обслуживаемых приборов. Если суммарная нагрузка будет превышать максимально допустимую или произойдет короткое замыкание, то бесперебойник сразу отключит питание.

Помехи в сети можно условно разделить на частотные и импульсные. Первые не так опасны, особенно для блоков питания компьютеров или телевизоров, которые преобразуют переменный ток в постоянный. Вторые могут вызвать проблему у любой электроники.

Поэтому большинство ИБП оснащены защитой от импульсов и гармоник с помощью варисторов и высокочастотных фильтров.

Удаление помех на линии происходит в два этапа. Сначала варисторы отсекают высокочастотные импульсы, а затем фильтр сглаживает мелкие скачки

Проблема появления высоковольтных импульсов характерна не только для силовых кабелей, но и для сетей передачи данных – компьютерных или телефонных. Они могут возникнуть по причине воздействия атмосферного электричества, пробоев рядом расположенной проводки, возникающих электрических наводок и других причин.

Многие производители выпускают модели с возможностью защиты локальной сети. Для этого у ИБП есть два разъема RJ-45 – один на вход и один на выход. Сигнал проходит через фильтр, который подавляет всплески напряжения. Для телефонных линий система такая же, только разъемы имеют формат RJ-11.

Низкое и высокое напряжение

Регулировка вольтажа происходит с помощью автоматического регулятора напряжения (AVR), основным элементом которого служит автотрансформатор. Принцип его функционирования опирается на изменении количества витков одной из обмоток, в результате чего происходит изменение напряжения в сторону увеличения или уменьшения его значения.

Наличие AVR в ИБП позволяет не включать каждый раз автономный режим при незначительном отклонении напряжения от нормативных показателей. Это значительно увеличивает срок службы аккумуляторов.

Профессиональные мультиметры, такие как CEM DT 9909, способны в течение длительного времени записывать значение напряжения. Применение такого прибора может помочь в выборе стабилизатора или ИБП

Согласно ГОСТ 29322-2014 допустимо 10-и процентное отклонение напряжения от эталонного значения на время не более чем 1 час. Все современные ИБП с регуляторами справляются с такими колебаниями.

Чистота выходящего сигнала

От модели инвертора, которая установлена в бесперебойник, зависит тип выходного сигнала. В идеале, кривой напряжения переменного тока должна быть синусоида. Но после преобразования через инвертор она принимает ступенчатый вид.

Чем больше количество ступенек в кривой зависимости мгновенного напряжения от времени, тем лучше качество переменного тока

Для некоторых устройств это важно. Для оборудования, которое содержит асинхронные электродвигатели (холодильник, кондиционер), трансформаторные блоки питания (качественная аудиотехника), блоки питания APFC (сервера и мощные вычислительные компьютеры) нужна чистая или хорошо аппроксимированная синусоида

Для оборудования, которое содержит асинхронные электродвигатели (холодильник, кондиционер), трансформаторные блоки питания (качественная аудиотехника), блоки питания APFC (сервера и мощные вычислительные компьютеры) нужна чистая или хорошо аппроксимированная синусоида.

Ни один инвертор, а значит, и ИБП не выдает чистую синусоиду, чтобы не писали в рекламных брошюрах производители оборудования. Приближение выходящего сигнала к синусоиде оценивают через коэффициент нелинейных искажений (THD).

Выходящий от блока сигнал можно считать синусоидальным при THD<5%. У некоторых моделей, например IMV NetPro 2000, этот показатель равен всего 2%.

Модели ИБП, популярные среди российского потребителя

Несмотря на довольно большое количество производителей, предлагающих устройства резервного питания для газовых котлов на российском рынке, есть несколько брендов, пользующихся особой популярностью среди россиян. Среди них:

  • Сибконтакт;
  • Voltronic Power;
  • Zenon;
  • Kehua Tech.

Именно о них мы сейчас и поговорим.

Сибконтакт с моделью ИБПС-12-300N

ИБП имеет приличную мощность, равную 300Вт. Ёмкость аккумуляторных батарей составляет 200 А/ч, что позволяет котлу с показателем мощности 200Вт работать автономно в течение 10 ч. Время отклика немного подводит – около 0,8 сек, однако ожидать лучшего от резервного источника бесперебойного питания не стоит.


Так выглядит ИБПС-12-300N

Коэффициент полезного действия этого бесперебойника составляет 90%, что немало для этого класса. Из дополнительных функций – защита от перегрева, короткого замыкания, перегрузки и полного разряда аккумуляторных батарей. Средняя стоимость на российском рынке (по состоянию на апрель 2020 года) составляет 11 000 руб.

ИБП Stark Country 1000 от Voltronic Power

Популярность этому бренду принесло то, что (судя по отзывам владельцев) оборудование работает стабильно и практически не выходит из строя. Stark Country 1000 online 12A двойного преобразования выдаёт довольно высокий заряд – 12А, а диапазон входных напряжений составляет 110−300В. При испытаниях показал себя с наилучшей стороны, автономно отапливая коттедж площадью 350 м2 в течение 24 часов. Стоимость, по состоянию на апрель 2020 года, составляет около 20 000 руб.


А это ИБП Stark Country 1000 от Voltronic Power

Производитель Zenon с моделью Ultra 1000LT-36 12A

Для этих моделей рекомендуется использование высокоёмкостных аккумуляторов. При ёмкости в 250 А/ч такой источник бесперебойного питания способен автономно питать газовый котёл мощностью 300Вт в течение 28 часов. Менее мощные котлы могут проработать на полном заряде аккумуляторных батарей до трёх суток. Стоимость этой модели колеблется от 16 000 до 18 000 руб.

Модель Inelt Monolith K1000 LT от KehuaTech

Бесперебойник с внешними АКБ. Многие говорят, что это оборудование уже устарело, однако его надёжность подтверждена длительными сроками службы. Именно по этой причине эту модель до сих пор покупают.

Минусом можно назвать низкий ток заряда – всего 5А. Последняя модернизация модели производилась ещё в 2020 году. Тогда ток заряда повысили до 6А, но по непонятной причине модернизированная модель популярности в России не приобрела. Стоимость оборудования – около 20 000 руб.


Inelt Monolith K1000 LT может продаваться в комплекте с тремя АКБ

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
