Классическая печь – буржуйка
Чтобы получилась классическая печка-буржуйка своими руками для гаража, нужно совершить 10 шагов:
- Сделать из листового материала 5 заготовок: дно, две боковых, две для формирования дымооборота.
Разметить места для крепления колосниковой решетки и листов дымооборота на боковых заготовках. Приварить в этих местах по прутку арматуры или уголку для последующего крепления в этих местах колосника и листов дымооборота. Колосник можно купить стандартный чугунный или сварить колосниковую решетку из полосок шириной 25 – 30 мм толстого металла (можно использовать прутки арматуры, тракторные пальцы или куски труб диаметром 20 -30 мм).
- Приварить боковые стенки ко дну. Использовать строительный угольник для сварки вертикально.
- Последовательно приварить нижнюю и верхнюю заготовку так, чтобы образовался канал для дыма.
- Приварить крышку с вваренной гильзой. В гильзе установить заслонку, чтобы можно было перекрывать дымоход. Вырезать и приварить перемычки.
- Сделать дверцу. Оснастить ее петлями и задвижкой. Дверцу делать большой, чтобы легче потом было выгребать золу. Закрепить в передней части.
- Приварить ножки из кусков металлической трубы длиной 8-10 см. Внутри трубы можно закрепить гайки. Ввернув в гайки болты, можно выравнивать положение печки.
- Изготовить дымоход из трубы. Диаметр трубы подобрать не меньше расчетного.
- Закрепить дымоход, изолировав переход в стене.
- Установить печку на месте и отрегулировать по высоте. Зафиксировать дымоход в гильзе.
Как правильно установить буржуйку и дымоход
При размещении дровяных отопителей важно соблюдать правила пожарной безопасности. Особенно это касается печей нашего эксперта, чья верхняя часть при максимальном режиме работы может накалиться докрасна. Здесь требования такие:
Здесь требования такие:
- В гараже или на даче, построенной из кирпича или других несгораемых материалов, минимальное расстояние до стен помещения не нормируется. Но любые горючие предметы или конструкции должны находиться не ближе 50 см от тела печи.
- В теплице буржуйку нельзя располагать близко к растениям и наружным стенам из стекла.
- В деревянном доме полы под печкой застилаются металлическим листом, выступающим со стороны топки на 700 мм. Ближайшие стены также зашиваются металлом во избежание возгорания.
Отдельный вопрос — из чего сделать дымоход для буржуйки. Однозначно не подойдет алюминиевая гофра, поскольку температура газов на выходе достигает 200—400 °С в зависимости от режима работы. Какие варианты допустимы:
- обычная стальная труба с тонкими стенками;
- газоход из кровельной или нержавеющей стали;
- утепленный сэндвич-дымоход.
Для создания хорошей тяги верх трубы ставится на высоте 4 м и более, если мерить от колосниковой решетки. Особенно требовательна к тяге буржуйка «Бубафоня», для нее отвод газов стоит сделать повыше, чтобы потом не возникало вопросов, почему печь дымит в помещение. В идеале вертикальный участок дымохода должен заканчиваться сборником для конденсата, хотя многие домашние мастера не придерживаются этого правила.
Кстати сказать, правильный дымоход позволяет увеличить КПД печки-буржуйки. Это достигается двумя способами:
- В гараже или теплице дымоходная труба удлиняется и прокладывается под углом, а в другом конце помещения выходит на крышу, как показано выше на фото. Так раскаленные продукты горения отдадут больше тепла внутреннему воздуху.
- На вертикальном участке дымохода ставится теплообменник, подсоединенный к системе водяного отопления дома или дачи. Минус: из дымоходного канала буржуйки длительного горения придется чаще удалять сажу.
Теплообменник самоварного типа, ставящийся на дымоход буржуйки, не стоит напрямую подсоединять к сети водяного отопления. Есть опасность, что теплоноситель может закипеть и порвать трубопроводы. Лучше воспользоваться схемой подключения через емкость с водой – теплоаккумулятор, который тоже можно сделать своими руками из газового баллона. За описанием и чертежами его конструкции вы можете пройти сюда.
Буржуйка вертикального типа

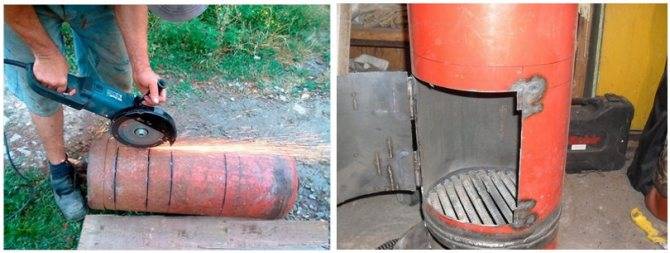

При изготовлении буржуйки с таким видом положения баллон размещается в стандартном для него размещении, убирается все из горловины и делается разметка при помощи мела и метра. Далее вырезается вход для топки и поддувала, с данной целью применяется шлифмашинка или при наличии, используются газовый, плазменный резаки.
Последующий шаг – колосник, так как его в готовом виде нужных размеров практически нет в наличие, то производят нарезку арматуры необходимой длины и сваривают между топкой и поддувалом на ранее размеченном месте.
Дверцы – с этой целью для изготовления своими руками, вырезаются из металлических кусков необходимые размером створки и крепятся на заранее приваренные к заготовке печи петли.
На дверцу с целью надежного фиксирования их при использованиипечи привариваются задвижки или щеколда.
В случае необходимости можно оборудовать в верхней части буржуйки варочную поверхность, на которой греют горячие напитки или готовят легкий обед, с такой целью также используют листы металла.
Можно соорудить не только поверхность для варки, а приспособление по примеру самовара для нагрева воды, где труба, идущая из топки, будет проходить специальным резервуаром с водой.
Все швы стыков обязательно должны выполниться герметично.
Дымоотводная труба устраивается или вверху печки, или в боковой и выходит с помещения через крышу или стену помещения. Такой вид размещения печи очень экономен, так как в итоге получается, компактно размещенный обогревательный прибор, который идеально подходит для маленькой комнаты на даче или с целью обогрева гаража и не занимает много места.
Материалы и инструменты
Для создания буржуйки понадобятся:• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;• труба для дымоотвода;• прутки 16 мм;• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;• рулетка, линейка, мел;• сварочный аппарат 140-200А;• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;• металлическая щетка для зачистки мест сварки;• наждачный круг для подгонки дверок;• дрель и сверла.
Необязательные детали
Есть несколько способов повысить коэффициент полезного действия буржуйки. Они представлены в таблице.
| Способ увеличения КПД. | Метод |
| Утеплить дымоход. | Дымоотводную трубу можно не направлять вертикально вверх, а сделать ее изогнутой. Так горячий воздух дольше задержится в помещении, что положительно скажется на теплоотдаче. |
| Увеличить площадь соприкосновения металла с воздухом. | Для этого к печи приваривают так называемые «крылья» — металлические полоски по обеим сторонам топки. |
| Соорудить плитку. | Приварить дополнительный металлический лист над топочной камерой. На него можно будет ставить чайник или кастрюльку. А если усовершенствовать конструкцию с помощью крышки, состоящий из нескольких кругов, можно будет контролировать степень нагрева. |
| Сделать кирпичную «шубу» | Кирпичная кладка вокруг печки увеличит время теплоотдачи, поможет эффективнее обогревать помещение. Минус – так буржуйка утратит свою номинальную мобильность. Но передвинуть тяжелое сооружение с трубой на другое место и так непросто. |
| Отработка. | Если смочить дрова отработанным маслом, это увеличит время их сгорания на 30%. Таким образом можно добиться небывалой теплоемкости. |
Водяной контур
Еще один способ увеличить теплоотдачу – установить на дымовую трубу водяной рукав. Изготовить его просто:
- На участке дымохода установить водяной контур с двумя патрубками.
- В один из них будет поступать холодная вода. Она будет нагреваться от дымохода, после чего вытекать обратно через второе отверстие.
- Если провести трубу дальше, установить пару радиаторов, то с помощью одной буржуйки можно будет обогреть все помещение.
- При этом, водообмен лучше обеспечить с помощью циркуляционного насоса.
Дополнительный теплообменник
К основному корпусу можно присоединить дополнительный. Его следует устанавливать в виде вертикального патрубка. Такая конструкция увеличит тягу, обеспечит ровное длительное горение, а также спасет помещение от попадания дыма, значительно улучшит теплоотдачу.
При использовании второго баллона трубу дымохода следует приваривать именно к верхней части сооружения.
Колосники
Колосниковая решетка – обязательный элемент конструкции буржуйки. Она помогает уменьшить площадь соприкосновения горящего топлива со стенами печи. Кроме того, помогает тщательнее отфильтровывать непрогоревшие остатки от углей.
Чаще всего колосники делают из арматуры. Их главный минус – короткий срок службы. Железные прутья быстро прогорают, решетку приходится заменять. Это непросто делать с готовыми дверцами.
Вместо арматурной решетки внутрь топочной камеры можно установить лист толстого железа с отверстиями произвольной формы. Закрепить внутри баллона его необходимо с помощью железных уголков и сварки.
Принцип действия печки-буржуйки
Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.
Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.
Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.
Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон
Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.
Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.
При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров
Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.
Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.
Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива
Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.
Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.
Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.
Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна
Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.
Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.

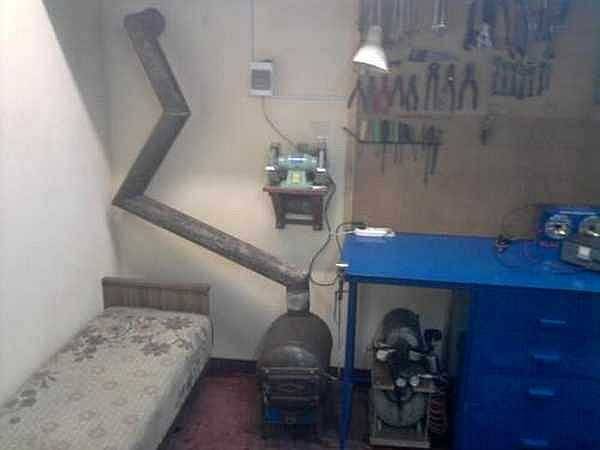

Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции
Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.
Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:
Разнообразие конструкций: какую выбрать
В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:
- отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
- буржуйки для обогрева складских, подсобных и других нежилых помещений;
- приборы для приготовления пищи;
- малогабаритные обогревающие и отопительно-варочные печи переносного типа.
Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.
Простая буржуйка прямого горения
Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.
Печь буржуйка является простейшим отопительным прибором
Отопительные приборы длительного горения
Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.
Печь длительного горения использует самые передовые способы сжигания твёрдого топлива
Обогревающие агрегаты на отработке
По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.
Агрегат с пламенной чашей можно использовать в жилых помещениях
Печь-ракета
Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:
- дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
- независимое от естественной тяги перетекание газов по каналам отопительного прибора.
Печь-ракета может быть как стационарной, так и переносной
В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.
Реактивные агрегаты и другие мобильные конструкции
Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.
Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы
Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
Устройство дымохода
• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.
• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.
Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м. Совет
Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке
Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.
Изготовление
Прежде чем начинать самостоятельную сборку печного оборудования нужно нарисовать конструкцию на листике, подготовить расходные материалы, инструменты.
Подготовка и проектирование
Первый этап сборки самодельного печного оборудования — создание проекта. На чертеже нужно указать:
- трубу дымохода;
- шибер;
- колосниковую решетку;
- топочную камеру;
- дверцы топки, зольника;
- поддувало;
- каменку для камней.
При желании на чертеже можно указать крепления, на которые будет навешиваться бак с водой
Важно указать точные размеры, чтобы подобрать место для печи в бане
Инструменты и материалы
С чертежом проще посчитать точное количество расходных материалов. Дополнительно понадобятся:
- рабочий стол с тисками;
- сварочный аппарат, электроды;
- болгарка, диски по металлу;
- наждачная бумага;
- газовый баллон;
- дрель со сверлами;
- лист металла толщиной не менее 4 мм;
- трубы для изготовления дымохода;
- арматура разного сечения;
- доски, цемент, песок, щебень мелкой фракции.
Также нужны шамотные кирпичи для изготовления основания, асбестовые, металлические листы для защиты окружающих поверхностей от нагревания.
Возведение фундамента
После подготовки инструментов, расходных материалов, можно приступать к возведению фундамента. Этапы выполнения работ:
- Выкопать котлован глубиной 70 см.
- Засыпать слой щебня толщиной 30 см, утрамбовать его.
- Замешать цементный раствор — 1 часть цемента, 4 части песка. Залить в яму.
- Дождаться застывания цемента.
- Сколотить опалубку из досок, реек, брусков. Опустить ее в котлован.
- Из арматуры связать усиливающий каркас, поместить его внутрь опалубки.
- Замешать цементный раствор, залить его в котлован.
Подождать 14 дней до полного застывания основания. Поверх постелить 2 слоя рубероида. Когда фундамент застынет, поверх него нужно выложить 1–2 слоя шамотного кирпича. Проверить их по уровню.
Этапы сборки
Когда основание будет готово, можно приступать к сборке печи. Этапы выполнения работ:
- Выпустить остатки газа из баллона. Подождать пока он полностью выйдет.
- Гаечным ключом выкрутить кран. Подключить к отверстию шланг с водой, заполнить баллон жидкостью. Вылить воду наружу.
- Вырезать отверстие для топки, зольника в области крана для подачи газа. Для этого дрелью проделываются отдельные отверстия, болгаркой прорезаются прямые.
- Наварить дверцу на готовое отверстие.
- Вырезать нижнюю часть баллона в форме прямоугольника. Наварить на готовое отверстие пруты арматуры, которые будут выполнять роль колосниковой решетки.
- Сварить из металлических листов прямоугольник без верхней крышки, наварить его под колосниковую решетку. Он будет выполнять роль зольного ящика.
- На зольном ящике прорезать прямоугольное отверстие под дверцу и навесить ее.
- Приварить к цилиндрическому корпусу опоры из толстой арматуры.
- В конце баллона проделать отверстие для закрепления трубы дымохода.
Останется поверх цилиндра закрепить каменку. Ее можно сделать из обрезков металлических листов или отдельных прутьев арматуры, связанных вместе. Отдельно можно собрать навесной бак для воды с краном слива.
Улучшаем теплоотдачу
Самая большая проблема буржуек: неэффективное расходование тепла. Большая его часть буквально улетает в трубу с дымовыми газами. С этим недостатком эффективно борются в печах верхнего горения с дожигом дымовых газов по типу печи Бубафоня (тоже, кстати можно сделать из газового баллона) и Слобожанка.
Вариант буржуйки из пропановых баллонов со вторичным дожигом — КПД более высокий, чем у «обычных» моделей.
Еще один способ улучшения теплоотдачи — сделать дымоход длиннее, увеличив тем самым количество тепла, которое будет оставаться в помещении. При проектировании такого ломанного дымохода лучше избегать горизонтальных участков, а тем более участков с отрицательным уклоном.
Эта печка из газового баллона работает на дровах. Увеличили теплоотдачу сделав длинный ломанный дымоход
Еще один вариант использовать тепло дымовых газов — приварить к горизонтально расположенному баллону-корпусу вертикальный баллон-дымовой патрубок. За счет большей площади теплоотдача будет выше. Только нужно будет создать хорошую тягу, чтобы дым не шел в помещение.
Такая буржуйка из газового баллона будет быстрее прогревать помещение
Можно сделать так, как делают в банных печах: вокруг металлической трубы поставить сетку, в которую насыпать камни. Они будут отбирать тепло у трубы, а потом отдавать его в помещение. Но. Во-первых, пока не нагреются камни, греться воздух будет медленно. Во-вторых, подойдут не все камни, а только круглые, которые есть вдоль речек. Причем однородно окрашенные без вкраплений. Другие засыпать нельзя: они могут от высоких температур разорваться не хуже осколочного снаряда, или выделять радон, который в значительных концентрациях очень вреден.
Решение можно подсмотреть у банных печей: соорудить на трубе сетку для камней
Зато у такого решения есть и плюсы: во-первых, труба не будет жечь. Камни выделяют ровное тепло. Во-вторых, после того как печь погаснет, они будут поддерживать температуру в помещении.
Часто требуется быстро обогреть помещение. Для этого можно использовать обычный вентилятор, который будет обдувать корпус и/или трубу печи. Но ту же идею можно выполнить с стационарном исполнении: в баллон буржуйки в верхней части вварить сквозные трубы. С одной стороны к ним приладить вентилятор (термостойкий, лучше — с несколькими скоростями, чтобы была возможность регулировать температуру).
В верхнюю часть баллона вваривают трубы, которые проходят насквозь. С одно стороны к ним прикрепляют вентилятор, который гонит воздух через них, быстро прогревая помещение
Еще один вариант, позволяющий добиться активного движения воздуха вдоль стенок корпуса и не использовать при этом вентилятор: сделать вокруг корпуса на расстоянии 2-3 см кожух, но не сплошной, а с отверстиями внизу и вверху. По такому принципу работают печи «Булерьян» или металлические печи для сауны.
Один из вариантов такого кожуха вокруг горизонтально расположенного баллона виден на фото ниже. Через зазоры, которые есть внизу, засасывается холодный воздух, находящийся возле пола. Проходя вдоль раскаленного корпуса, он нагревается, и выходит сверху.
Это печка лежит на боку: кожух не сплошной, внизу и вверху есть приличные зазоры
Принцип не нов, но от этого не менее эффективен. Как выглядит готовая печка с таким кожухом, смотрите на фото ниже.
Буржуйка с улучшенной конвекцией вокруг корпуса для быстрого обогрева помещения
Вот еще один реализованный кожух, вокруг буржуйки из горизонтально расположенного баллона
Обратите внимание на нестандартное крепление дверки
Этот блестящий лист улучшает обогрев помещения
Самодельный котел из газового баллона для водяного отопления можно сделать по тому же принципу: вокруг баллона сварить водяную рубашку, а ее подключить к радиаторам. Только не забудьте, что в системе должен быть расширительный бачок объемом 10% от общего литража.
Как сделать буржуйку из газового баллона и как ее улучшить вы теперь знаете. Посмотрите еще видео об интересном варианте комбинированной печки для дачи или гаража из кирпича и газового баллона.
https://youtube.com/watch?v=SMVD6li2QI4
Система подачи топлива
Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.
Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).
К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.
(1)
(2)
(3)
(4)
4 Альтернативные виды топлива – вторая жизнь отработки
Печи, работающие на угле, дереве или его отходах, привычны и не вызывают удивления. Однако не всегда такой способ обогреть гараж будет экономичным. Дрова стоят денег, а ведь их нужно доставить до гаража, в котором, кстати, не всегда есть свободное место. Альтернативный вид топлива – отработанное масло.
Принцип действия такой печи не отличается сложностью. Такой отопительный прибор состоит из резервуара с маслом и камеры сгорания. В роли последней выступает вертикальная дырчатая труба, установленная над емкостью с маслом. Работает такая система следующем образом: испарения горящего масла перемешиваются в дырчатой трубе с воздухом, где и происходит процесс горения. Визуально это выглядит следующим образом:
Этот принцип лежит в основе большинства самодельных печей, работающих на отработке. Правда, открытые камеры сгорания в гаражах используют нечасто. Как правило, такую конструкцию прячут в цилиндрическую емкость – отработанный газовый баллон или металлическую бочку.
Принцип работы такой печки
Печь такого типа – практичное решение для всевозможных неотапливаемых помещений, которые изредка нужно обогреть. В силу своих конструктивных особенностей буржуйка очень быстро разогревается, что позволяет с минимальными затратами времени добиться комфортной температуры. Однако остывает она так же быстро и в этом ее большой недостаток. Справиться с ним можно обложив печь кирпичом, но при этом обязательно оставить небольшой зазор между кладкой и металлом. Только в этом случае прибор сохранит высокую скорость разогрева, а вот остывать будет дольше.
На корпусе отопительного прибора обязательно должны находиться два прямоугольных отверстия. Одно для подачи топлива, второе — поддувало
Основной элемент конструкции – корпус, на котором расположены дверки, через которые в систему закладывается топливо. Так же в состав системы входит дымоход и поддувало. Так называется специальное отверстие для воздуха, обеспечивающего процесс горения. Довольно часто его совмещают с отделением, где собирается зола. Лучше всего обустроить здесь еще одну дверь, так будет легче очищать печь. Принцип работы системы прост. В топку закладывается топливо. При его сгорании выделяется тепло, которое разогревает металл корпуса. Тот, в свою очередь, отдает тепло воздуху и очень быстро разогревает помещение. Труба-дымоход отводит из помещения вредные для человека продукты сгорания.
Небольшой нюанс. Если сделать дымоотвод будет проложен по кратчайшему пути, то большая часть тепла будет выходить наружу вместе с дымом. Это очень нерационально, поэтому следует обустроить трубу ломаной формы. Это позволит существенно повысить эффективность работы печи. В качестве топлива для системы можно использовать практически все, что может гореть. Это могут быть дрова, уголь, отходы столярных работ, старая одежда, бытовой мусор и т.д. Привлекательность буржуйки заключается в простоте ее конструкции и универсальности, так как устройство может использоваться не только для отопления, но и для приготовления пищи.
