Разводка отопления в частном доме своими руками

Способы разводки отопления

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Отопление частного дома своими руками: схемы.

Монотрубная система (однотрубная).

Принцип движения воды в однотрубной системе таков. Вода из котла перемещается по трубе из одного радиатора в другой. Естественно, на пути движения температура воды в системе падает за счет передачи тепла в помещение. Как правило, температура в последнем радиаторе уже недостаточна, чтобы должным образом обогреть помещение. В этом и заключается ее основной недостаток. Если один радиатор выйдет из строя, придется отключать всю систему. Также ее практически невозможно отрегулировать. Монотрубная система самая простая в монтаже и демократичная по затратам, но с низкой эффективностью и последующими неприятными нюансами эксплуатации.

Параллельная система (двухтрубная).

Эта система получила свое названия за счет использования двух параллельных труб. По первой трубе подогретая в котле вода перемещается в радиаторы, а по второй – поступает обратно в котел для подогрева. Трубы с горячей и остывшей водой подключены к каждому радиатору по параллельной схеме. Эту конструкцию можно усовершенствовать: если установить у каждого радиатора краники, можно отключать любой радиатор от подачи воды, не нарушая общую циркуляцию воды по системе. Это позволяет выключить любой радиатор, если он поврежден. Естественно, в завершающем систему радиаторе вода будет холодней, чем вначале цикла, однако в целом теплопотери незначительны.

Коллекторная система отопления.

Эта система самая новая и совершенная, эффективная, но и самая дорогая и сложная по части установки. Ее технологической особенностью является подведение труб для горячей и остывшей воды непосредственно к каждому радиатору. Эта отопительная схема дает возможность регулировать температуру в любом радиаторе автономно (соответственно – в любом помещении), в любой момент выключить любой радиатор из системы, не отключая отопление полностью. Эта схема сложная, понадобятся специальные знания и навыки, а также установка коллекторного шкафа и дополнительное использование труб.

Альтернативные способы

Вариациями на тему водяного отопления можно назвать систему «тёплый пол» и плинтусное отопление.

Тёплый пол это:

  • большая площадь обогреваемой поверхности;
  • комфорт для ног;
  • возможность регулировать температуру;
  • возможность сделать тёплый пол только в некоторых комнатах: ванной, детской или кухне;
  • комфортное распределение тепла: снизу тепло, сверху прохладнее.

Водяной теплый пол в процессе монтажа

Впрочем, и мороки с такой системой немало. Если идёт строительство или ремонт – систему можно сразу спроектировать, но если дом готов и ремонт сделан, всё гораздо сложнее.

Плинтусное отопление можно назвать гибридом из обычного радиаторного отопления и тёплого пола. Оборудование прячется на уровне пола. Интерьер не портится, а воздух прогревается так же комфортно. Кроме того, плинтусный вариант проще сделать в уже законченном ремонте.

Отопительные котлы

Выбор источника тепла – это ключевой фактор, от которого будет зависеть дальнейший подбор элементов отопления и эффективность работы собранной системы. Самым дешевым топливом на сегодняшний день является газ, поэтому, если к участку подведена газовая магистраль, работающий на газе котел будет лучшим решением.

Наиболее экономичными показали себя конденсационные газовые котлы с электрическим розжигом, которые имеют пару особенностей:

  • При разогретом до слишком высокой температуры теплоносителе газ попросту не расходуется, что снижает его затраты примерно на 25%;
  • Тепло, отданное водяному пару, также расходуется для отопления, что позволяет сэкономить еще 10-12% энергоресурса.

Если же расставить в порядке снижения экономичности отопительное оборудование, работающее на других видах топлива, то получится перечень следующего вида:

  • Дровяные котлы;
  • Пеллетные котлы;
  • Угольные котлы;
  • Дизельные котлы;
  • Электрические отопительные устройства.

Подбирая источник тепла перед тем, как провести отопление в частном доме, нужно обратить внимание на ряд нюансов:

  1. Для газовых котлов можно использовать не только магистральный, но и баллонный газ. Правда, стоимость отопления в таком случае вырастает в несколько раз.
  2. Перед приобретением работающего на определенном виде топлива отопительном устройстве стоит хотя бы примерно изучить динамику роста цен на разные типы горючего, причем при изучении нужно привязывать цены топлива к географии.
  3. Угольные котлы для растопки используют дрова. Это нужно учитывать – во-первых, растопка и прогрев системы займут больше времени, а во-вторых, закупка дров потребует дополнительных затрат.
  4. Котлы на газе, дизельном топливе и электричестве функционируют бесперебойно в случае наличия топлива. Пеллетные котлы, имеющие систему автоматической подачи, могут работать неделю. Твердотопливные котлы необходимо протапливать и очищать не реже (а зачастую чаще) одного раза в день. Котел длительного горения может работать на одной закладке на несколько часов дольше, а самые дорогие и современные устройства без проблем работают на протяжении суток.
  5. В качестве топлива для дизельных котлов можно использовать отработку – это позволит уменьшить затраты на отопление в несколько раз. Недостаток такой экономии заключается в дефиците отработанного масла, которое очень трудно приобретать в достаточном количестве и на постоянной основе.

Электричество в таких устройствах требуется только для функционирования компрессора. Подобные схемы получаются достаточно выгодными – стоимость отопления в конечном итоге может на равных соперничать с экономией при использовании твердотопливных котлов и газа.

Конечно, за экономию приходится где-то платить – стоимость тепловых насосов очень высока, да и установка подобного оборудования обходится в круглую сумму. Достаточно привести простой пример: для монтажа геотермального насоса нужно пробурить скважину глубиной в несколько десятков метров, или же выкопать котлован, площадь которого будет в три раза больше площади отапливаемого здания.

Решение данной проблемы есть – можно использовать разновидность теплового насоса, в которой теплоносителем является находящийся за пределами дома воздух. Из него откачивается тепловая энергия, используемая в дальнейшем для обогрева здания. По сути, такая схема представляет собой работу обычного кондиционера, установленного в режим нагрева.

Рекомендации по выбору и подключения радиаторов

За обогрев внутренних помещений в системе автономного отопления «отвечают» радиаторы отопления. Существует несколько типов отопительных батарей.

Для монтажа отопительной системы необходимо подобрать водяные радиаторы из следующих материалов:

  • Сталь. Главным преимуществом является демократичная доступная цена. Недостаток — подверженность коррозии.
  • Алюминий. Материал характеризуется высокой устойчивостью к коррозии, но весьма чувствителен к перепадам давления. Хотя в индивидуальном отоплении рабочее давление всегда стабильно и легко регулируется.
  •  Биметалл. Комбинированный материал сочетает лучшие технические показатели алюминия и стали.
  • Чугун. Это материал относится к «вечной» классике, с большим сроком службы. Из-за своего тяжелого веса монтировать радиаторы приходится на специальных мощных кронштейнах.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

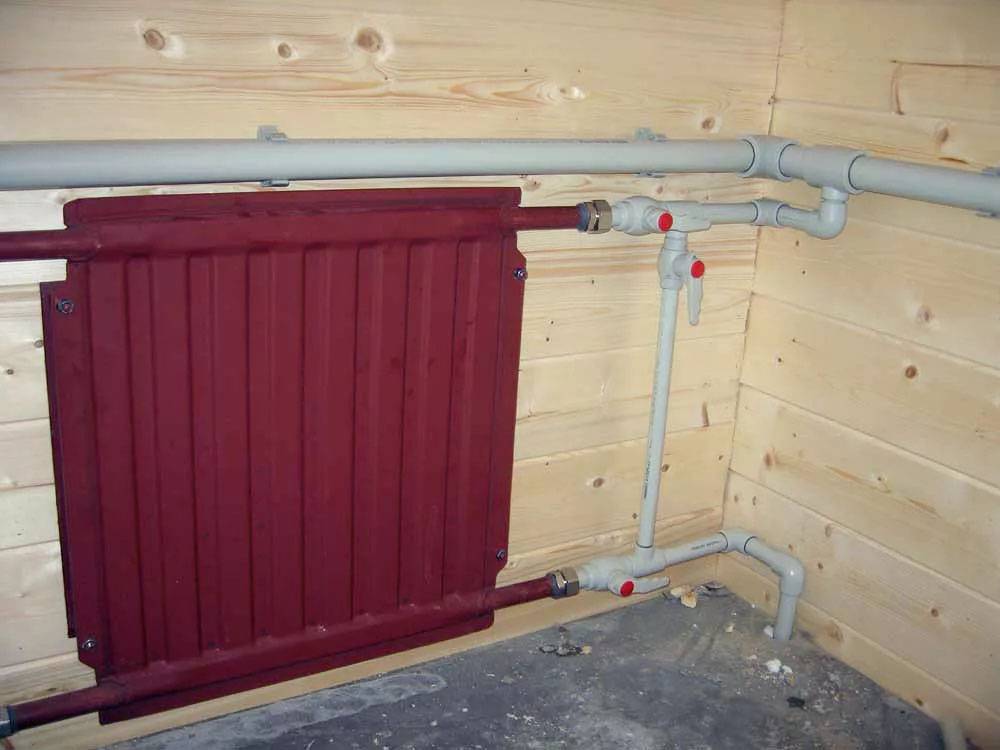

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Расчет водяного отопления

Для начала следует произвести расчет системы. Прежде всего, необходимо помнить о том, что потребность в обогреве будет напрямую зависеть от таких факторов, как потеря тепла через оконные и дверные проемы, а также через стены, полы и потолки. Таким образом, для осуществления расчета мощности отопительного котла нужно знать принцип работы системы и степень потери тепла отделочными и конструкторскими материалами, из которых сделан дом.

Более эффективно тепло проводят те стены частного дома, которые непосредственно контактируют с внешней атмосферой. При этом степень потери тепла будет увеличиваться при каждом перепаде температур между внутренними и наружными сторонами стены. Нормальной же температурой считается 20 °С.

При осуществлении расчета водяного отопления данный показатель следует суммировать с наибольшей отрицательной температурой, характерной для определенной местности. Производя расчет потерь тепла, нужно высчитывать точную площадь торцевых (внешних) стен, дверных и оконных проемов, потолков, полов, а затем умножать эти данные на степень потери тепла на каждом квадратном метре частного дома. После этого все результаты суммируются.

6 Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:

  1. 1. Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
  2. 2. Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
  3. 3. К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
  4. 4. На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
  5. 5. Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
  6. 6. На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
  7. 7. Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
  8. 8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.

Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
