Как соорудить буржуйку на отработанном масле: инструкции в фотографиях и чертежах

Переделываем буржуйку для работы на отработке

Владельцы обычной буржуйки, решившие перейти на отопление отработанным маслом, могут внести в конструкцию уже имеющегося агрегата некоторые изменения. Выясняя, как переделать обычную буржуйку под отработку, следует учесть принципы работы этого агрегата, т. е. обеспечить камеру вторичного сгорания и доступ воздуха в обе камеры. Вот один из вариантов такой переделки:

    1. Сварить из листового железа бак для отработанного масла.
    2. Прорезать в печке отверстие для подачи воздуха.
    3. Установить задвижку, которая будет регулировать поступление воздуха в топливный бак.
    4. Вместо дымоходной трубы поставить трубу с отверстиями для воздуха.
    5. Сделать камеру вторичного сгорания со съемной верхней частью.
    6. Присоединить камеру вторичного сгорания к трубе с отверстиями.
    7. Установить дымоходную трубу.

Разумеется, поддувало обычной буржуйки при переходе на отработку должно быть закрыто, чтобы обеспечить правильную тягу. При желании поддувало и люк буржуйки, через который загружаются дрова или уголь, можно просто заварить. В этом случае масло будет подаваться в печь через вьюшку. Через это же отверстие осуществляют и розжиг масла. Однако, более удобным вариантом загрузки топлива, вероятно, будет возможность вынимать топливный бак из буржуйки. В этом случае имеет смысл подумать о создании универсальной печки, в которой используется отработанное масло или дрова.

На этой схеме наглядно продемонстрирован один из вариантов устройства буржуйки на отработке. Чем точнее соответствие готового агрегата рекомендациям инженеров, тем лучше будет работать печка

Эксплуатация и принцип работы

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

  • Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
  • Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
  • Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.

Несколько полезных советов напоследок

При эксплуатации самодельной буржуйки на отработке, некоторые владельцы агрегата сталкиваются с рядом проблем. Например:

  • нагрев помещения происходит неравномерно;
  • отработка при горении бурлит и выплескивается из бака;
  • появляется запах дыма;
  • топливо сгорает слишком быстро и т. п.

Проблему неравномерного прогрева помещения, когда возле печки жарко, а в противоположном углу холодно, можно решить, присоединив к вторичной камере сгорания специальный лабиринт. Из этого лабиринта выводят трубу, на которую ставят небольшой вентилятор. Такая конструкция позволяет направить струю горячего воздуха в любом подходящем направлении. Таким образом удалось повысить температуру воздуха в гараже до 15-20 градусов тепла при наружной температуре -35 градусов.

Если печь на отработке, сделанная своими руками, не прогревает помещение равномерно, к ней можно приделать специальный лабиринт, который позволит правильно распределить тепло, подавая струю воздуха в нужном направлении

Во многом работа буржуйки на отработке зависит от правильной тяги и размеров агрегата. Поэтому рекомендуется не делать печь на глазок, а воспользоваться точными чертежами и стараться соблюдать установленные размеры. Следует помнить, что чем выше емкость топливного бака, тем быстрее будет сгорать масло, т. е. увеличится его расход.

Чтобы отработка не шипела, не бурлила, а горела спокойно, необходимо использовать машинное масло, которое предварительно отстоялось, а не было слито пару часов назад. Кроме того, топливный бак рекомендуется наполнять не более, чем на две трети.

Конструктивные особенности печи, размеры и чертежи существующих агрегатов

Как уже отмечалось выше, буржуйка двухобъёмного типа состоит из нескольких основных элементов:

  • нижней ёмкости с воздушной заслонкой;
  • верхнего теплообменника с перегородкой и выходным патрубком;
  • вертикального диффузора с перфорацией;
  • опорных элементов конструкции.

Нижний и верхний модуль представляют собой цилиндрические ёмкости диаметром 35–45 см, которые соединяются толстотелой стальной трубой диаметром не менее 100 мм. Её длина должна быть не менее 40 см, иначе агрегат не обеспечит условий насыщения масляных паров кислородом. В этих же целях по всей поверхности вертикальной камеры выполнены сверления диаметром не менее 9–10 мм, которые располагают в шахматном порядке.

Нижний бак опирается на четыре ножки длиной 10–15 см, изготовленные из профильной трубы размером не менее 30х30 мм. На его верхней плоскости выполнено отверстие диаметром 50–70 мм, которое закрывается поворотной задвижкой.

Чертёж несложной в изготовлении двухкамерной буржуйки

Внутри верхнего модуля, ближе к выходному патрубку, установлена металлическая планка, необходимая для снижения скорости газового потока. Поскольку разогретый газ устремляется ввысь, перегородка монтируется на верхнюю крышку. В нижней части бака должен оставаться зазор не менее 25–30 мм, чего будет достаточно для полноценного газоотвода.

Печная труба присоединяется к агрегату через патрубок, врезанный в боковую стенку верхнего модуля. Разъёмное соединение необходимо для того, чтобы периодически чистить дымовой канал от сажи и нагара. К слову, высота дымохода должна составлять не менее 4 м, иначе тяги будет недостаточно для интенсивного горения. В целях увеличения теплоотдачи часть печной трубы прокладывают горизонтально. При этом даже отрезка в 0.5–0.8 м будет достаточно для усиления конвекционного теплообмена. Что касается материала изготовления, то на расстоянии не менее 1 м от выходного патрубка печи дымоход должен изготавливаться из толстотелой стальной трубы. Далее канал можно наращивать любыми доступными материалами — оцинковкой, жестью, керамикой и т. д.

Все части буржуйки изготавливают из стали толщиной не менее 4 мм. Верхний модуль и вертикальная камера свариваются воедино с кожухом нижнего бака. Эти элементы должны быть подогнаны к корпусу топливного модуля как можно плотнее. Конечно, можно было бы сделать буржуйку неразборной, но впоследствии упрощение конструкции выльется в трудности при чистке агрегата от нагара.

Фотогалерея: чертежи двухобъёмных буржуек

Чертёж двухобъёмного отопительного прибора на отработке

Чертёж буржуйки с принудительной подачей воздуха

Чертёж агрегата для работы на моторном масле

Схемы и чертежи, которые представлены вашему вниманию, позволяют определить количество необходимого материала и разобраться с особенностями конструкции. Если же размеры буржуйки по каким-то причинам вам не подходят, то их можно изменить в любую сторону, соблюдая основные соотношения. К слову, необязательно изготавливать прибор с баками цилиндрической формы. Если сделать ёмкости прямоугольными, то можно, то можно сэкономить время и силы при вырезании деталей печи болгаркой. Тем не менее предостережём тех, кто сразу же схватился за эту идею. Дело в том, что углы являются местами повышенного скопления продуктов сгорания, поэтому чистить такую печь будет намного сложнее.

Розжиг

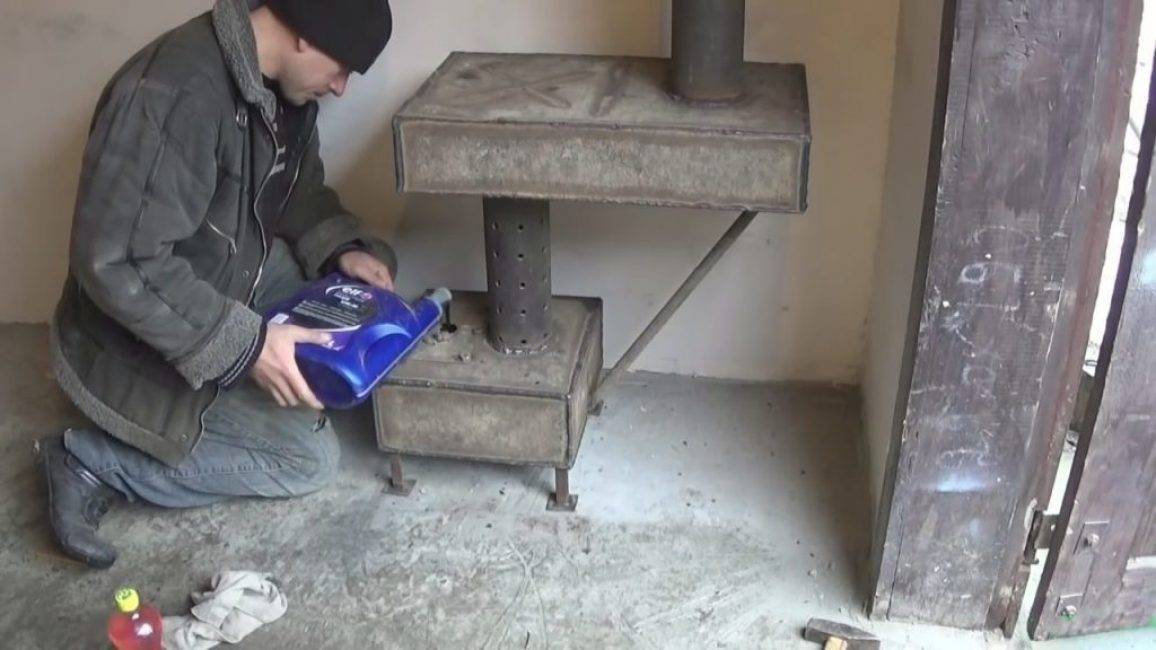

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

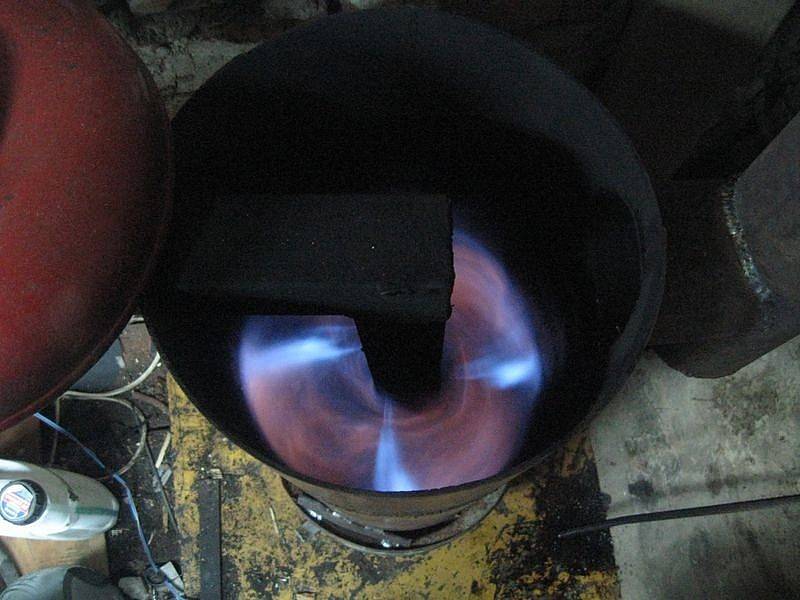

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Переделка твердотопливной буржуйки под отработку

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что работает она на твердом топливе, можно выполнить ее модернизацию и она станет универсальной. Для этого изготавливают приставку, напоминающую по своей конструкции печку на обработке в ее нижней части.

Здесь тоже есть перфорированная труба, но не прямая, а согнутая под прямым углом. Ее подсоединяют к боковой стенке печи, которая и выполняет роль камеры окончательного сгорания. Если дверцу буржуйки заварить и сделать в ней отверстие для вхождения трубы, то печь будет работать только на отработке.


Модернизация этой печи заключается не только в дополнении ее специальной приставкой, но и в оригинальном решении обезопасить расположенные поблизости предметы от возгорания, используя принцип конвекции. Для этого к боковой стенке печи были приварены трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, делают две сменные дверцы. Стандартную навешивают, когда планируется закладка дров, а модернизированную с соответствующим отверстием — когда печь будет функционировать на отработанном масле.

Устройство теплообменника

   Воздушный теплообменник представляет собой 100 мм трубу, врезанную в корпус печи горизонтально. Для максимальной концентрации горячего выхлопа, который идет из горелки, на верх трубы приварен отражающий экран из 4мм стали (1).

   Воздух по теплообменнику прогоняется принудительно и под большой скоростью канальным вентилятором (2). Для того чтобы увеличить эффективность прогрева воздушного потока в трубу теплообменника вставлен завихритель (3). Он состоит из двух, сваренных между собой угольников, длинной 300 мм, с шириной полки 50 мм. таким образом, завихритель идеально входит в 100 трубу и не требует дополнительного крепления (4).

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

1 Принцип работы системы

Работает масляная буржуйка по принципу длительного горения. Сначала в специальной ёмкости (баке) сгорает отработка, в результате чего образуются газы, которые смешиваются с кислородом. Затем горит именно это вещество, в связи с чем устройство и разделяется на два контура.

Первым контуром (отделением) является бак, в который заливается отработанное масло. Горение происходит здесь при небольшой температуре. Над первым отделением находится второе, в котором и сгорает смесь газов и воздуха. Температура горения здесь гораздо более высокая, она может достигать 700—750 °C. При конструировании буржуйки нужно обеспечить бесперебойный доступ кислорода в неё

Важно, чтобы воздух попадал в обе камеры, в противном случае агрегат просто не будет работать. Из этого следует, что чертежи играют очень важную роль при изготовлении и монтаже буржуйки

В нижнем баке для доступа воздуха проделывают отверстие, которое служит также для заливки топлива в систему. Оно должно закрываться специальной заслонкой. В верхнюю камеру воздух обычно попадает через отверстия, проделанные в трубе, соединяющей оба контура. Их диаметр небольшой — около 10 мм.

Но если подойти к этой ситуации с другой стороны, тогда некоторые риски всё же есть. Небезопасной конструкция может быть при использовании легковоспламеняющегося топлива, к примеру, бензина. Кроме этого, некоторые виды масла могут выделять при нагревании вещества, вредные для человека.

Как правило, в летний период проходит подготовка к отопительному сезону. Для этого владельцы технических помещений запасаются отработкой, сливая её в отдельную ёмкость. На начало декабря масла накапливается приличное количество. Бесплатно или по очень низкой цене его можно достать в автомастерских, СТО и т. п.

Изготовление простейшей буржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

  1. Размеры изделия выбираются произвольные. К примеру, печь размером 75х35х50 см будет способна протопить помещение до 120-130 куб. м
  2. Объем обеих камер должен быть равным. Слишком большие их делать ни к чему, иначе горячий газ будет тут же остывать. Достаточно 10-30 л
  3. Стандартная ширина камер 30-40 см. Высота должна быть небольшой – 10-15 см
  4. Трубу, соединяющую между собой камеры, делают перфорированной. Расстояние между отверстиями 7-10 см. Их диаметр должен быть равен 10-16 мм. Длина трубы в зависимости от объема камер 35-65 см
  5. Количество отверстий напрямую зависит от длины трубы. Их площадь должна равняться 10% от общей поверхности. Соотношение ее длины к диаметру – 4:1
  6. Чтобы металл при перегреве не деформировало, для снижения нагрузки на трубу камеры лучше соединить между собой также толстым прутом
  7. В печи также предусматривают заслонку для регулировки подачи воздуха. При розжиге ее полностью открывают, а после закипания масла перекрывают. Чаще всего такую заслонку совмещают с отверстием для заливки масла
  8. Для обеспечения достаточного поддува печь устанавливают на ножках. Полы в подсобных помещениях редко бывают слишком ровными, поэтому ножки лучше сделать регулируемыми. Заменить их можно кирпичами, скрепленными между собой раствором
  9. Во избежание пожароопасных ситуаций никаких перекосов быть не должно – печь устанавливают строго горизонтально, выверяя ее расположение строительным уровнем
  10. Из-за небольшой массы изделия (она составляет около 30 кг) существует большая вероятность опрокидывания. Поэтому ножки лучше прикрутить к полу

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.

Принцип действия буржуйки

Работа буржуйки основана на явлении пиролиза. У такой печи, где топливом является отработка масла, есть 2 основных отделения: бак и камера сгорания, находящиеся на разных уровнях. Первое предназначено для заливки отработки и ее сгорания.

В другом отделении, расположенном выше, происходит дожиг продуктов горения отработки, смешанных с воздухом. На первом этапе температура относительно умеренная, а на втором намного выше — до 800⁰.

При изготовлении такой печи главная задача — сделать так, чтобы воздух поступал в оба отделения. В первую камеру он попадает через отверстие, предназначенное для загрузки жидкого топлива. Отверстие оборудовано специальной заслонкой, посредством которой регулируют объем подачи воздуха.


Несмотря на то что конструкция печи очень простая, к дымоходу буржуйки предъявляются повышенные требования. Для эффективного отведения продуктов сгорания нужно заготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны. Кроме прямого предназначения труба также выполняет роль остаточного теплообменника

Доступ воздуха во второй бак обеспечивают отверстия диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как формой, так и размером, но принцип действия один.

Мощность печи-буржуйки пропорциональна объему нижнего бака. Чем он объемней, тем реже придется добавлять отработку. Иногда эту емкость делают очень массивной, вмещающей около 30 л использованного масла.

Усовершенствование простой конструкции печки на отработке предоставило возможность изобрести агрегат для обустройства гаража, в котором приятно будет помыть руки горячей водой, или небольшой частной баньки:

Галерея изображений

Фото из

Увеличенная камера дожига отработки

Нижняя камера в виде выдвижного ящика

Удобная схема для заливки отработки

Практичный бак для горячей воды
